Всем здГаствуйте!

Расскажу я Вам, дорогие пикабутяне, почему я стараюсь не возиться с "рабочими" ксяомами (мне вообще наплевать, как оно там пишется).

Принес мне, дорогой наш пикабушник, аппаратец. Просил просто махнуть разбитый дисплейный модуль, ибо сенсор приказал долго жить. Да и давно, что то не писал тут... Столько материала подготовилось, что просто УХ....

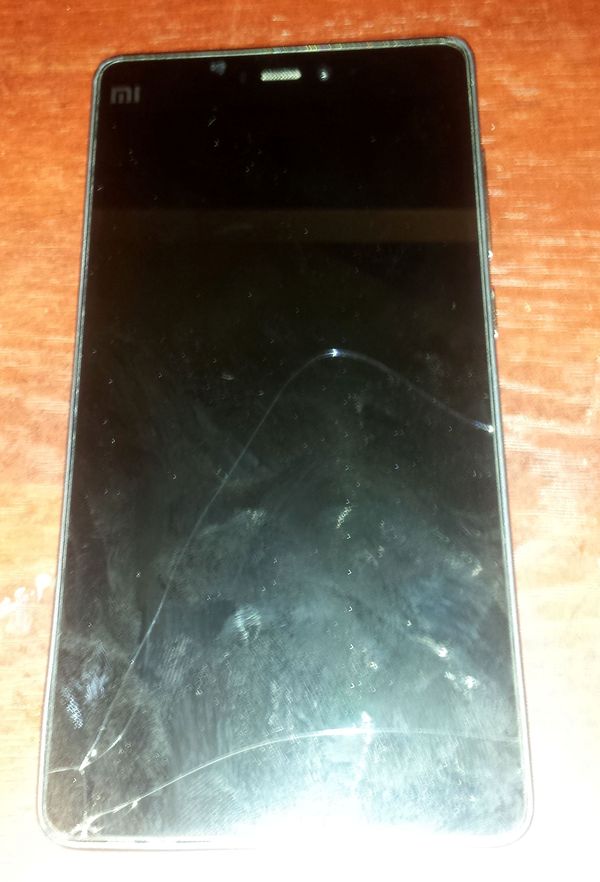

Вот такой аппаратец. Mi4C

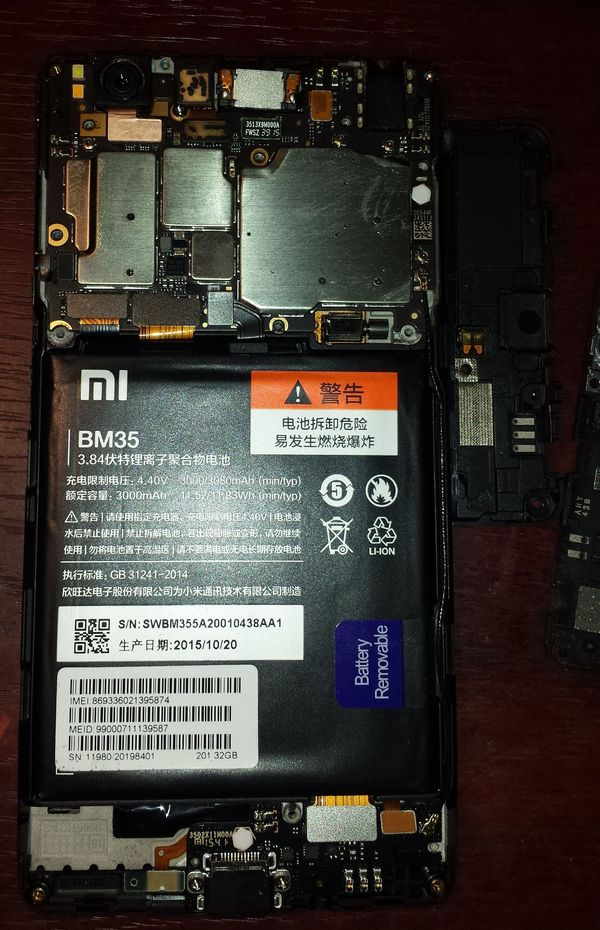

Вот ксяомовские потрⱯшка. Передаю привет @levinn

Отделяем, с помощью паяльного фена, подбитый дисплейный модуль...

Проверяем на соплях и собираем.

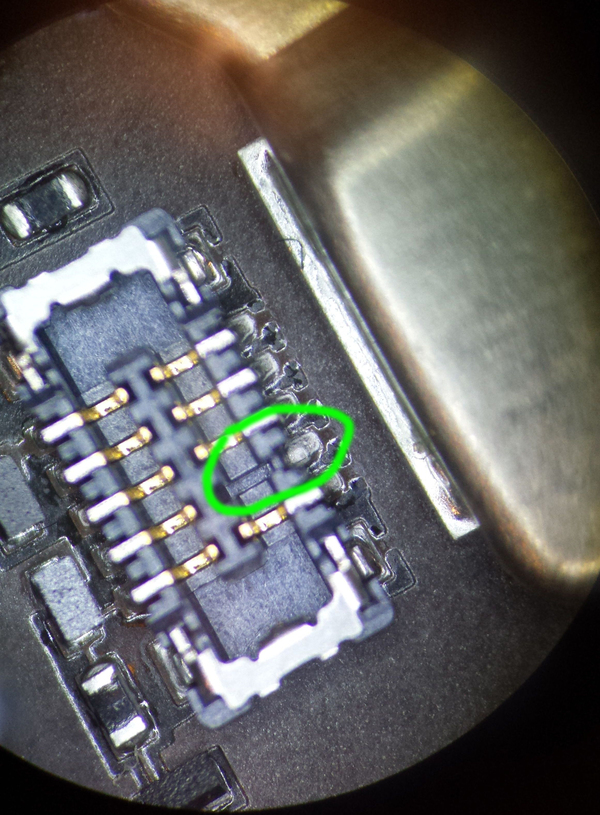

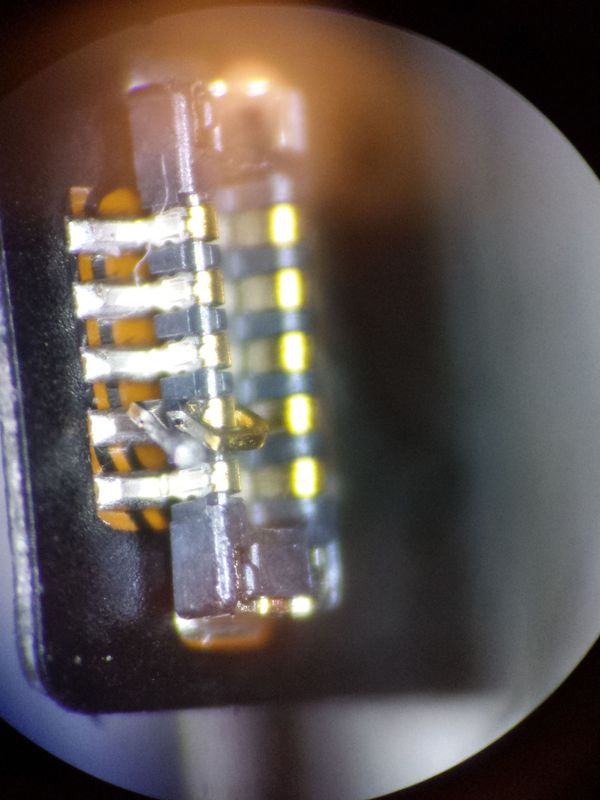

Тут в глаза бросилось вот это... Что-то разъем не везде "блестит"...

Ёпта!!!

Контактик от потрⱯшков оторвался в разъеме подключения кнопок...

Смотрим, за что отвечает данный контактик.

Да и пох на него! Он припаян тупо на землю.

БлRть, не люблю цыган ксяоми...

Бывало на других ксяомах, нужно поменять экран, а он после этого и не включится...

Бывало, нужно экран поменять, а сенсор по ревизии не подходит и его хер где купишь нужный.

Бывало, нужно поменять экран, ревизия сенсора совпадала, а телефон виснет на заставке. Подсовываешь этот экран в другую ксяоми и этот экран работает как нужно. в этот же ксяоми суешь родной, из другого ксяоми, одной партии, он опять не работает... Работать ксяоми начинает, когда с другой ревизией подпихнешь...

И в данном случае, опять вы*бывается, ножка бл.ть выпала... Что за н*х с этими ксяомами???

В нитриду (ni3Da) эти ксяоми. Лучше их потрⱯшить не рабочими, чем коматозные.

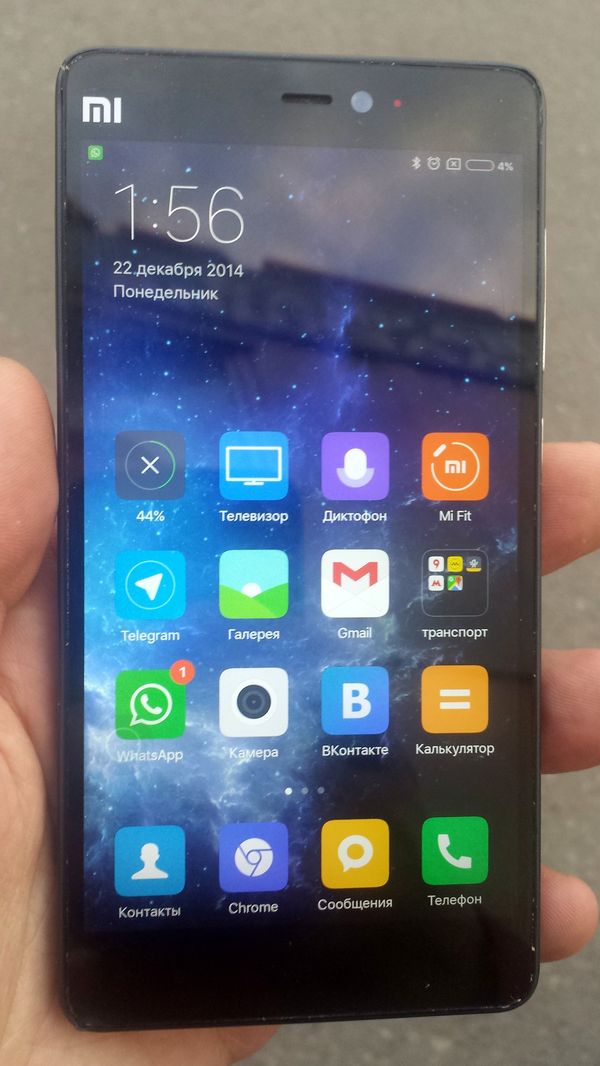

Собираем и проверяем.

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

В связи с ценой и качеством спиртных напитков в России я последние года 3 перешел на самогон и вино собственного производства.

Начинал с сахарной браги ,теперь решил освоить зерновые браги. По рецепту нужен солод .Купить его в нашей деревни невозможно,в интернете довольно дорого ,А вот приготовить самому можно. Для этого нужно прорастить зерно ,а потом его перемолоть на мясорубке или в каком другом устройстве .

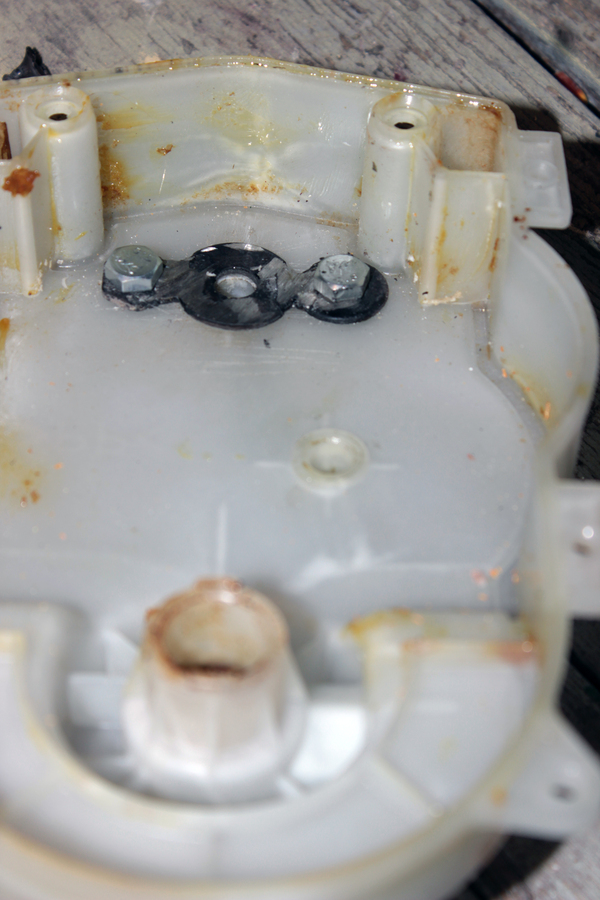

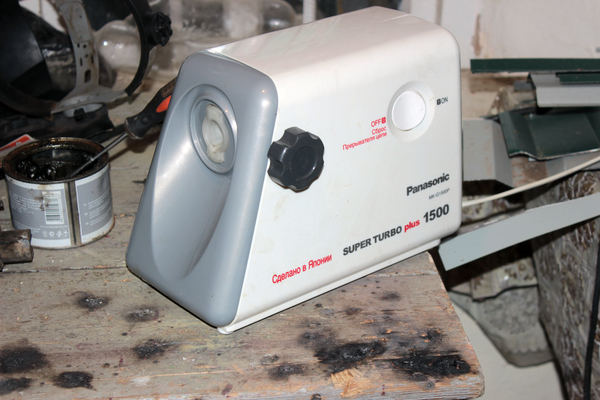

Хватило дорогой мясорубки ненадолго, под нагрузкой внутри начали хрустеть шестеренки. Вскрытие показало, что посадочное место вала одной шестерни разбито.

Покурив интернет ,пришел к выводу , что платить неизвестно кому от 1500 до 2500 рубликов  за крышку редуктора или ехать 200 км к офицалам ,решил сам попробовать .

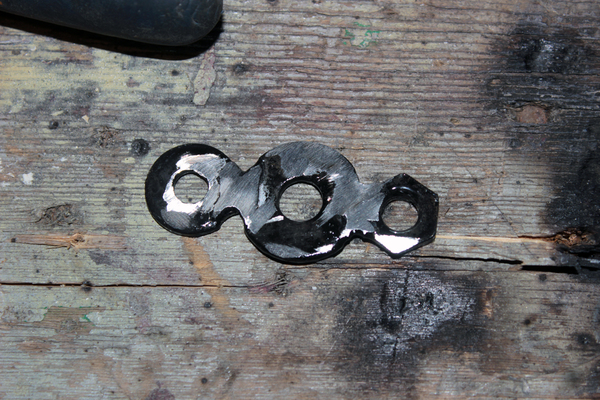

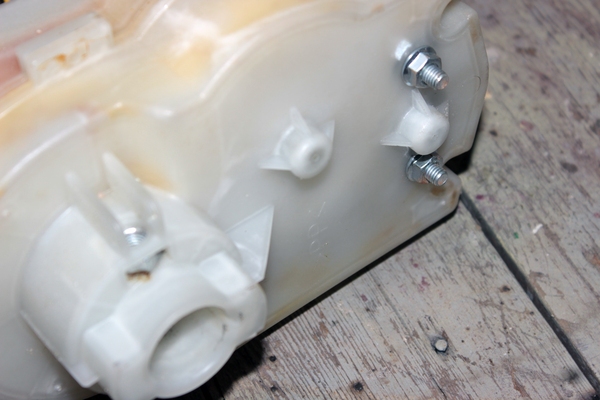

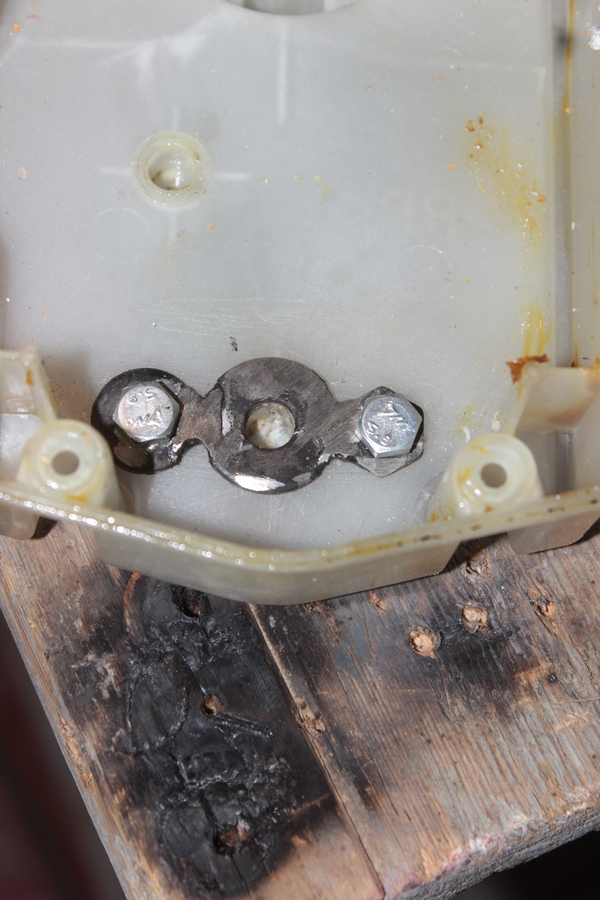

Собственно, ремонт обошелся по цене рублей двадцать и 1,5 часа времени. Слепил из того что было.В конце смазал графитовой смазкой.

Очередной макбук air, симптомы "часто не включается, выключается".

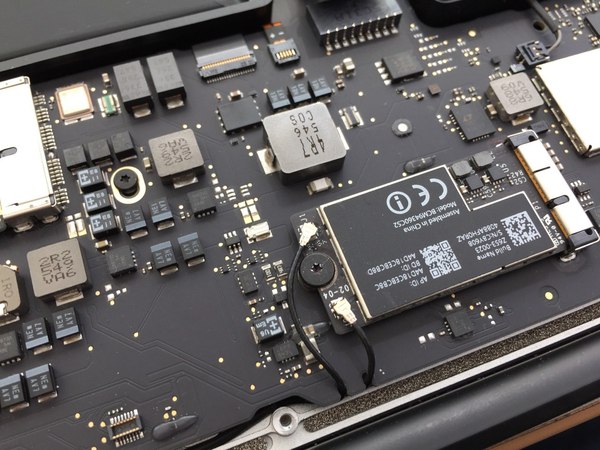

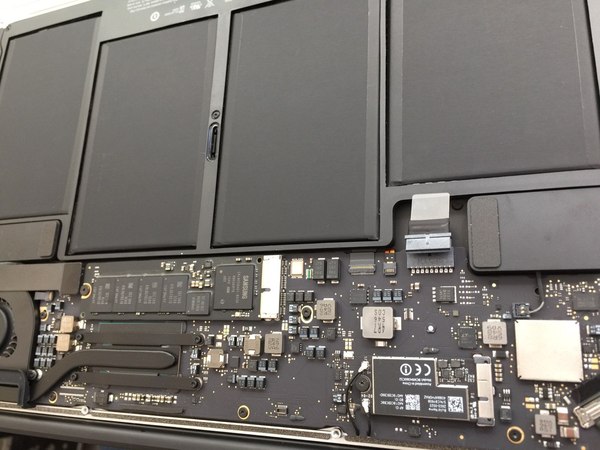

Разбираем устройство, опыт подсказывает, что возможно устройство залито при таком некорректном поведении.

Снимаем плату для полной диагностики

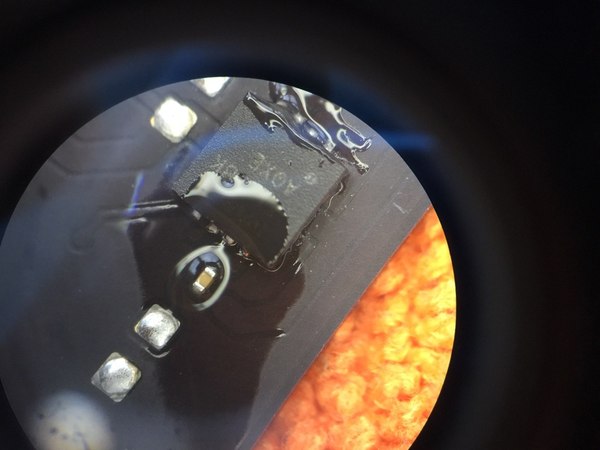

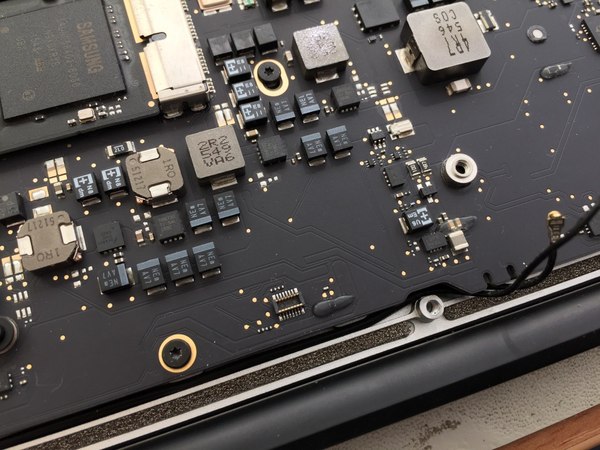

А тут у нас попадание жидкости, залиты TPS 51980A и SLG3NB148CV.

Очищаем плату от окислов

И снимаем микрухи для восстановления посадочных мест\дорожек. На примере TPS51980A.

Восстанавливаем посадочное место, а так же сгнившую дорожку.

Тоже самое проделываем с микрухой питания генератора часов.

Далее стандартная проверка сигнальных\питающих линий на наличие кз и прочей ерунды. И пробное включение.

*Не устанавливал ssd, поэтому система не смогла определить загрузочное устройство.

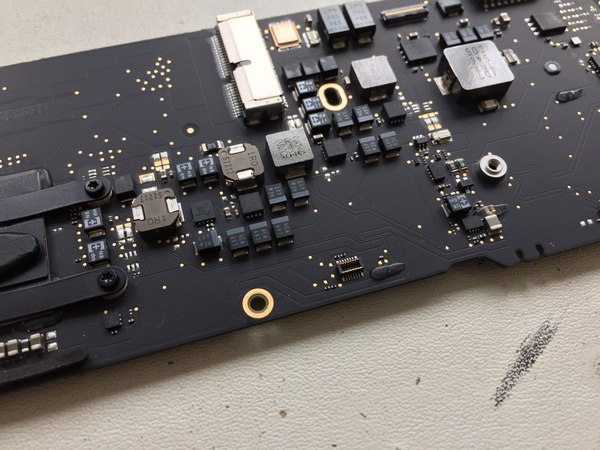

Далее тестирование, окончательная сборка и наведение марафета в устройстве.

Следы присутствия к сожалению скрыть не получиться, ввиду инородной перемычки и паяльной маски на обратной стороне платы.

Принесли невключайку Macbook air. Причина "попала жидкость".

Разбираем устройство и осматриваем повреждения.

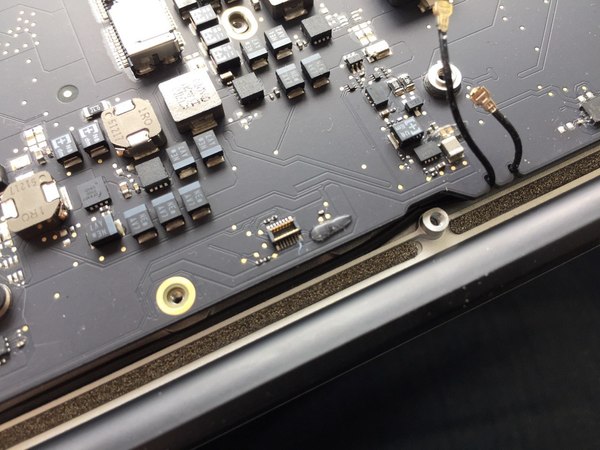

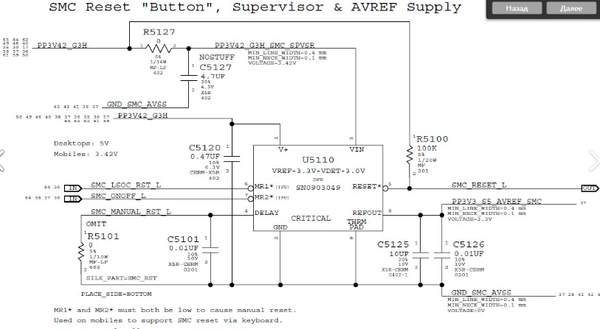

В данном случае повреждения видны на lpc\spi коннекторе, микруха управления мультиконтроллером (smc), и на контроллере линии 3.3v.

Демонтируем плату для осмотра с обратной стороны (как оказалось на обратной стороне следов не обнаружено).

По середине lpc\spi коннектор, справа контр. smc.

Благо повреждения не критичные.

Чистим окислы дегризером, снимаем микрухи для чистки посадочных мест.

Далее прозвонка пострадавших линий по питанию на наличие кз, а так же на возможный обрыв. Но и тут как оказалось всё хорошо.

Можно приступать к установке микрух, а так же пропайки пострадавших мест.

Далее снова прозвонка линий на наличие кз (т.к. были установлены родные микросхемы).

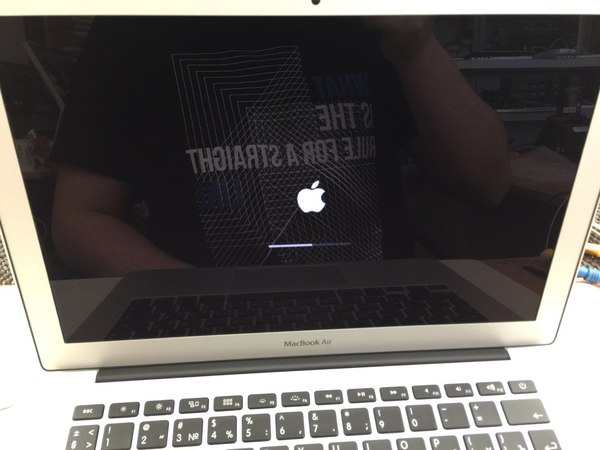

Удаляем следы своего пребывания в данном устройстве и тестируем.

После стандартная процедура прогона asd тестом на выявление отклонения в железе, всё ок. Окончательная сборка и можно выдавать рабочее устройство.

На фото силикагель. В пластиковых герметичных мешочках. Я обнаружил это внутри китайской камеры (под русским брендом) со степенью защиты IP66, на стекле которой изнутри начал образовываться конденсат, после года службы.

Если я в чем-то неправ - поправьте пожалуйста, но мне кажется он должен быть упакован в более пористый материал.
