Попалась шестёрка, с сильным потреблением проблема была в контроллере питания, его поменял, и решил проверить как ведёт себя телефон в режиме ожидания, и за 12 часов со 100% до 0.

Проблема бывает в аккумуляторе но не в этом случае. Есть у них такая микруха как u2(тристар) своего рода контроллер USB. Вот она

Ее снимаем и зачищаем площадку под установку новой

Ставим новую и проверяем телефон. Ах да, забыл сфоткать как там стоит новая микруха.

Итог когда поставил новую микросхему было 88% прошло более 15 часов.

Не всегда быстрый разряд вина батарейки

Всем дня доброго!

Принес мне, дорогой наш пикабушник из питера, аппаратик. Говорит, что не заряжается, возможно юсби коротит.

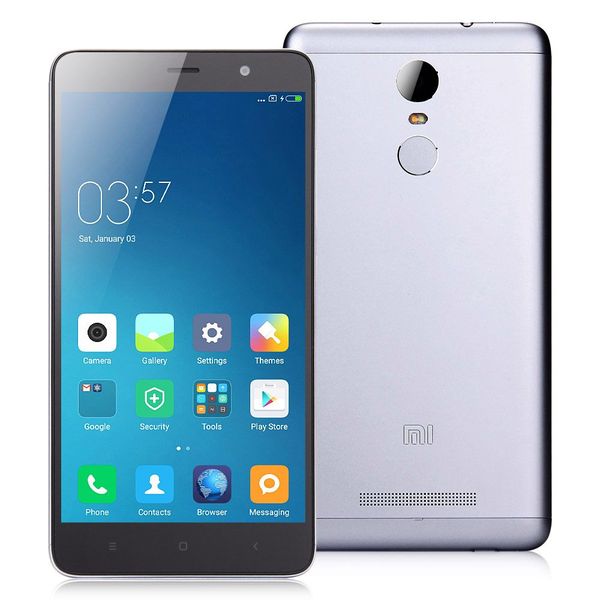

Вот такой аппаратик. redmi note 3 pro

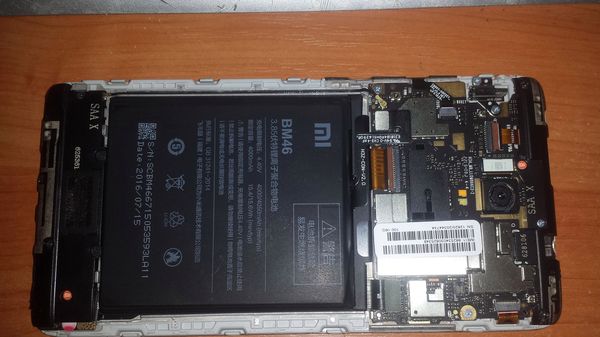

Вот ксяомовские (мне вообще наплевать, как оно там пишется/читается) пoтрⱯшкули.

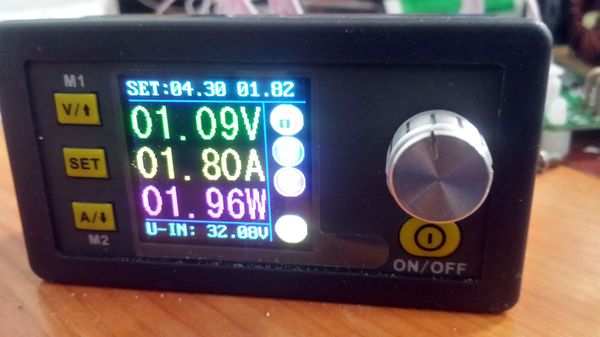

Подключим к лабораторному блоку питания с ограничением тока. Выставим 2 Вт, чтоб можно было тактильно нащупать место нагрева.

Отщелкнем шлейф, который идет с "нижней" платы, тем самым проверим, в какой области КЗ находится. КЗ пропало, значит, что КЗ находится на основной плате.

Значит КЗ, где-то, по пути до контроллера питания.

Снимем с пoтрⱯшкулев экранирующую рамку паяльником и будем щупать, что там греется.

Вот это греется. Вначале мелкий конденсатор грелся. Отпаиваем его. Затем сразу начал греться "большой" диод. Его мы тоже снимаем.

Можно их не ставить, ибо на нижней плате, эта "защитная цепочка" продублирована.

Проверяем.

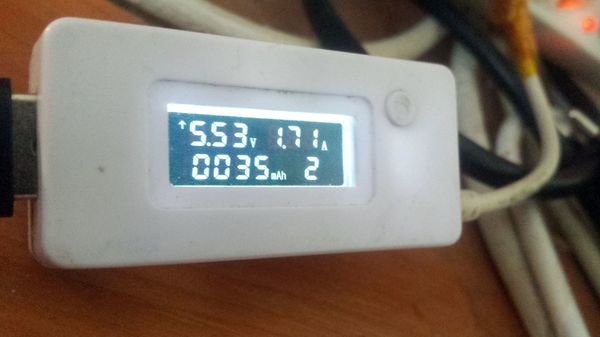

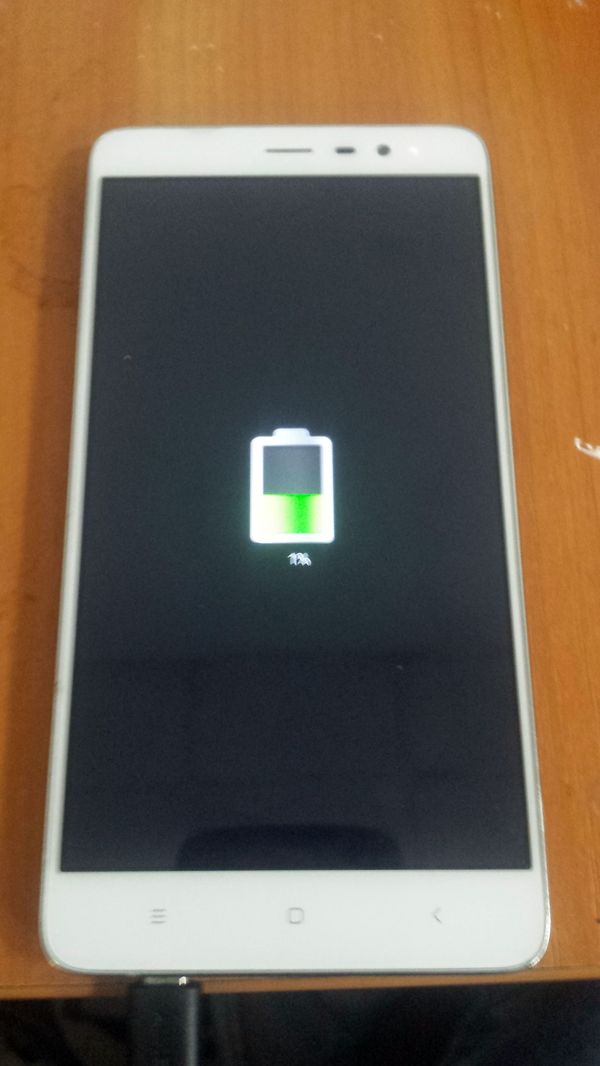

Потребление в момент зарядки нормальное.

Проверяем аппарат и отдаем.

Все работает, все шуршит и теперь заряжается.

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

Пришел ко мне сей аппарат на ремонт, замена дисплея, вскрываю его, и вижу то, что словами сложно описать, еле сдерживая хохот.

Самое то главное - что все нормально работает, жалоб на работу батареи нет совершенно.

P.S. болт в батарее.

Всем приветы :)

Сегодня в ремонте планшет, "с которым что-то делали дети, и после этого перестала работать сим-карта")

Посмотрим, что там сделали маленькие затейники ;)

Достанем плату, поищем виновника.

Вот и он! Осмотр показал, что не хватает одного контакта.

(прошу пардону за шакальную фотку, делалось все поздно вечером и в темпе вальса)

Пропаяем места пайки крепёжной крышки с Розе, чтобы было проще снять.

После этого феном или толстым жалом паяльника снимаем сначала крышечку, потом сам слот. Внимательные даже найдут, где не хватает контакта ;)

Достаем новый разъем.

Зчистим посадочную площадку.

Примеряем новый разъем.

Выравниваем разъем по контактам и паяем. После пайки сбрызгиваем все дегризером.

Тест-драйв...

Яп, работает! На радость маме и маленьким затейникам :)

*тут традиционное напоминание, что я не сц, и занимаюсь этим по веению души, хобби у меня такое*

Связаться со мной можно через vk.com/fior_saoirse
