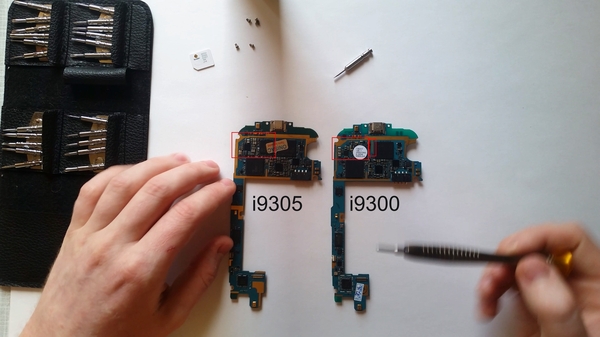

Питаю я очень большую любовь к старому i9300 благодаря тому, что на него есть батарея из 3х спараллеленных стоковых, с которой он живет 2 дня при полной нагрузке. Добавив то, что запчасти на него дешевые, можно простить ему недостаток оперативки и отсутствие 4g сетей. Но, у меня сдохла на старой плате флешка и я решил воплотить давнюю мечту - воткнуть плату от модификации i9305, с 2мя гигабайтами оперативной памяти и LTE. Беда в том, что под антенну у нее 3, а не 2 контакта и в рамке корпуса ей нужно больше места.

Далее можно пойти 2мя путями:

1. Правильный, но более рисковый. Расклеить модуль и вклеить матрицу со стеклом в заказанную заранее рамку для i9305. Риск в том, что amoled - очень хрупкие матрицы. При недостатке усидчивости её и при замене стекла можно сломать, боязно отклеивать ее от рамки, да и по времени такое аккуратное расклеивание больше займет

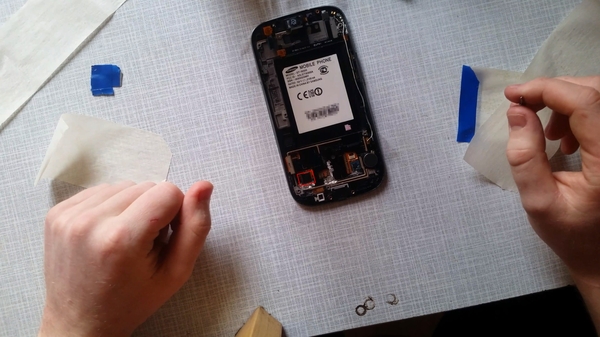

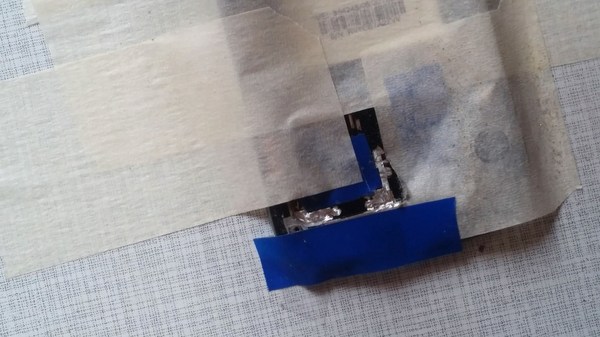

2. Быстрый, с каплей везения. При помощи гравера пропилить лишний металл рамки, не расклеивая модуль. Правда, металлическая стружка может забиться куда не надо и фрезой можно задеть контроллер матрицы, в красном квадрате: К счастью, алмазные фрезы для гравера скользят по изоленте и она дважды спасла контроллер от шлифовки и поломки.

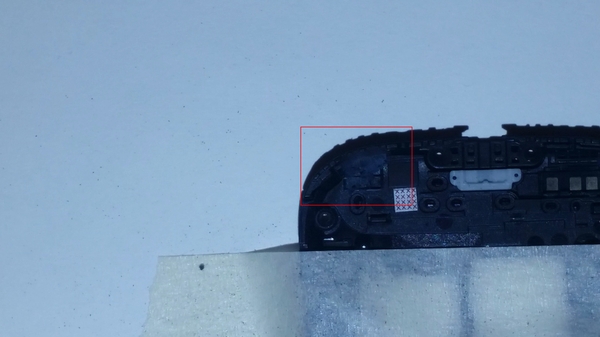

Теперь подпилим 3х контактную заднюю рамку, там есть лишний выступ, он не позволит ей защелкнуться

Продуваем от стружки, собираем.  Важно! Надо заклеить скотчем элементную базу платы, которая может контактировать с голым металлом. И...

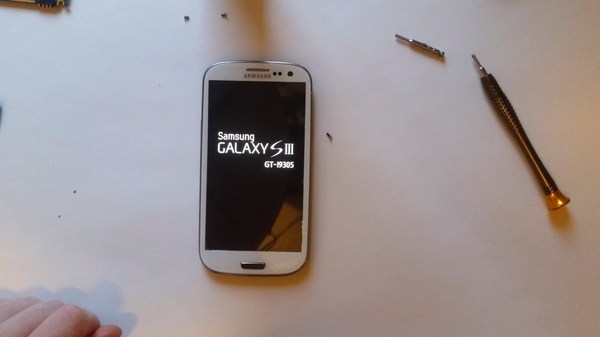

Все заработало, я счастлив

Ах да, плата и 3х контактная рамка были заказаны на али.

Если интересно - процесс снял на видео, там более подробно, но звук не очень, снимал и монтировал впервые. Ссылки на али в описании к видео

Дочка уже второй месяц выпрашивает этот "офис", но семейный бюджет пока не тянет😞,  я ей всё обещаю купить при возможности... и тут гипотетическая возможность нарисовалась! Мне перепал вот такой зверёк(HP LaserJet M1522n):

С диагнозом "the dead".. вот я и решил его воскресить, и в дальнейшем перевоплотить в игрушку для дочери..

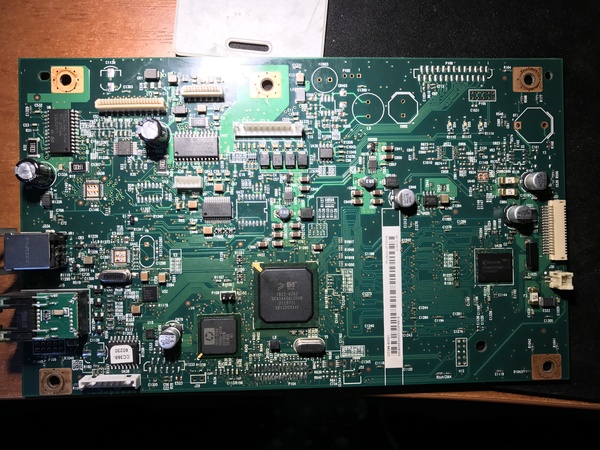

После его разборки, чистки и диагностики, было установлено, что сам зверь(БП и печка) рабочий, вся проблема в плате форматера

Без неё он стартует, а приеё подключении БП уходит в защиту... схем на неё нет, плата многослойная😭, скорее всего защита срабатывает из-за низкого(3,6 ом) сопротивления на входе основного питания платы, но найти виновника не получается... может кто нибудь сталкивался с такой проблемой? Ну или хотя бы подскажите куда и чем копать😳, или хотя бы где нарыть схему девайса..

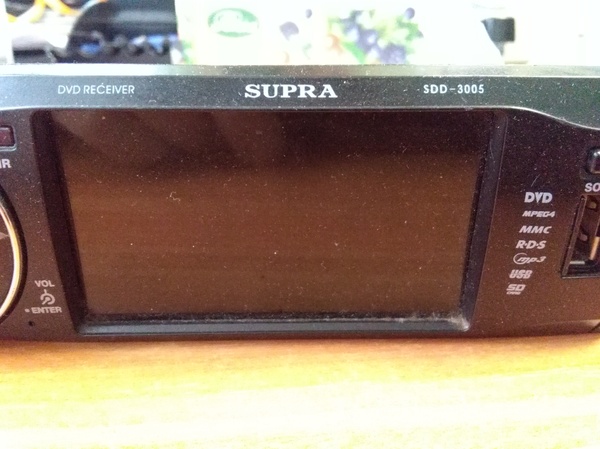

Есть магнитола Supra sdd-3005

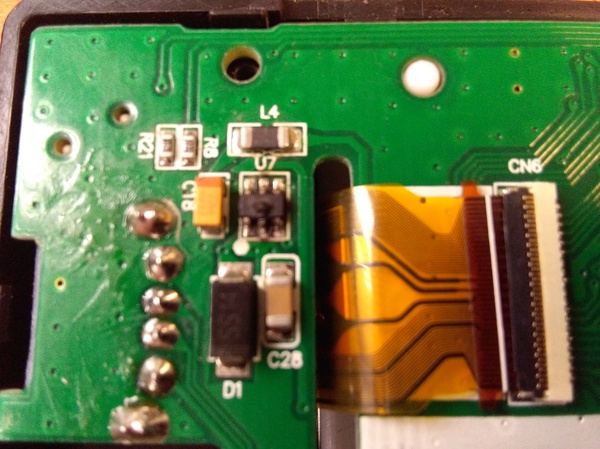

На съемной панели сдохла микросхема U7, название не читается, похоже отвечает за подсветку, схемы на панель нету

Может есть схема у кого нибудь, или магнитола.

Доброго времени суток ))

В очередной раз случилась странная вещь с ноутом, поэтому таки решил написать, а заодно и проверить свою догадку.

Есть ноутбук DEXP. О нем я как-нибудь напишу отдельно. Покупка задумывалась как масимально полная для работы и максимально недорогая. К нему я купил подставку охлаждающую finePower IC-H19. 1 кулер, питание usb, голубая подсветка, металлическая решетка касается днища ноутбука, обрамление у подставки пластик. Днище ноутбука цельное из пластика и по идее я не должен был с таким столкнуться.

Но при подключенной подставке ноутбук бьется током!! Разряд похож на статический по силе. Бьет только при подключенной подставке. В остальных случаях при многочасовой эксплуатации - ни разу не случалось. А тут стоит на минут 20 оставить на включенной подставке и при первом прикосновении даже сквозь пластик бьет током.

Возможно ли такое? Ноутбук накапливает заряд? Пугает не столько удар статикой, а то что после него ноутбук намертво зависает. Однажды удалось увидеть вывод в консоли - вывод говорил о https://en.wikipedia.org/wiki/Machine-check_exception. Так понимаю, что кэш процессора после удара стирался или портился и это вызывало панику ядра.

Короче интересны похожие случаи, последствия.Можно ли этого избежать, исправить? Или стоит отказаться или сменить подставку? В таком случае, если есть сведущие люди, посоветуйте нормальную подставку. Заранее спасибо

P.S. сейчас заметил, что подсветка у подставки сдохла.
