А если серьезно - если вы в первый раз собрались чинить посудомойку.
У меня вот такая:
Ситуация в целом типичная: посудомойка гудит, воды внутри нет, ни на какие команды не реагирует. Если выдернуть из розетки и вдернуть обратно - гудит. Ну и вообще - краткое описание, как оно устроено, благодаря чему работает и на сколь ко оно все сложно.
Итак, нам понадобится: плоская отвертка, Ph2 отвертка, torx отвертка, мультиметр, пассатижи, немного вазелина ;) и лейкопластырь.
1 - Нужно понимать, что в ПММ без сушки остается около 5 литров воды. И 100 грамм мерзкой грязи. И оно будет бежать изо всех дырок, которые нам придется оттыкать.
первое дело: Снимаем передний цоколоь, смотрим -есть ли вода в поддоне.
Если в поддоне стоит вода - вычерпываем. Это первая и типичная неисправность. Самый легкий способ - это вода попала туда через дверцу или в следствие избыточного пенообразования, или - что хуже - переполнения. В нормальном режиме уровень воды при мойке ниже порога, и при открытой дверке ничего никуда не убежит. Но если бежит -в поддоне стоит датчик аварии -
Если новой воды в поддоне не появляется - ну и славно. Прикручиваем цоколь на место и идем мыть руки.
Если же воды набирается излишне,и она бежит в поддон через дверку или еще чего - это первый признак выхода из строя прессостата:
У моей он расположен так, что его поломка - большая редкость, но его чистка - определенный геморрой.
У других машинок он выглядит так:
И работает вот по такому принципу:
Если он утонет в грязной воде - это замена. Но как правило в машинках с вынесенным прессостатом просто забивается омыленым жиром воздушная трубка до него. Сняли, промыли -и косарь сэкономили.
Далее - а что собственно гудит: Гудит сливной насос:
Самый обычный и практически вечный, если в него ничего не попадает. У стиралок такие же.
Собственно - кроме этого в машинке ломаться нечему - но на всякий случай покажу что в ней еще есть:
Есть датчик потока: Он определяет - есть ли вообще в кране вода. И если он говорит, что вода есть - а прессостат говорит, что она не наливается - значит она наливается к соседям, и это повод включить аварию.
Есть еще датчик температуры и прозрачности воды. Их видно в емкости под решеткой внутри машинки. Снаружи они вот:
Тут же сидит трехходовой клапан, переключающий между мойка-слив (почему он трехходовой - я хз.)
Датчик прозрачности используется при циклограмме "авто" - когда машинка моет до тех пор, пока не пойдет чистая вода или пока таймер не отрубит этот балаган. Ну а датчик температуры - понятное дело, меряет температуру. Другого способа проверить, исправен ли тэн
у посудомойки нет.
На впускном шланге есть датчик потока, про который я писал - проверяет есть ли вода на входе:

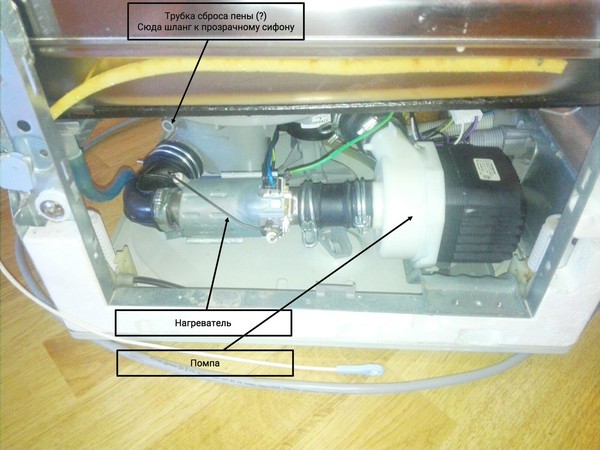

До кучи обычное шакалофото главной помпы в естественной среде обитания:
Собственно осталась не разобранная дверка, но там ничего выдающегося нет - пульт управления, привод открывания отсеков с таблеткой и ополаскивателем, 2 сливные трубки (в итоге тоже в поддон будет попадать - и все).
А - и еще аквастоп:
Теперь точно все.
Как видите - сам агрегат устроен проще ноутбука, разбирается за полчаса, собирается тоже за полчаса.
Если вам любопытно почему не пригодился вазелин и лейкопластырь - они таки пригодились: С помощью вазелина намного легче надевать на место снятые шланги - а лейкопластырь вам пригодится самому: весь метал внутри штампованый с острыми краями и пилообразными заусенцами.
Фотки делались "только для себя", чтобы не забыть какой провод куда. тут производитель о дуракоустойчивости разъемов не заботился.
