Реболл процессора MSM8909 на телефоне Microsoft Lumia 650 или заставляем самолёт улететь
Сегодня на ремонте телефон Microsoft Lumia 650, с не отключающимся режимом полёта.

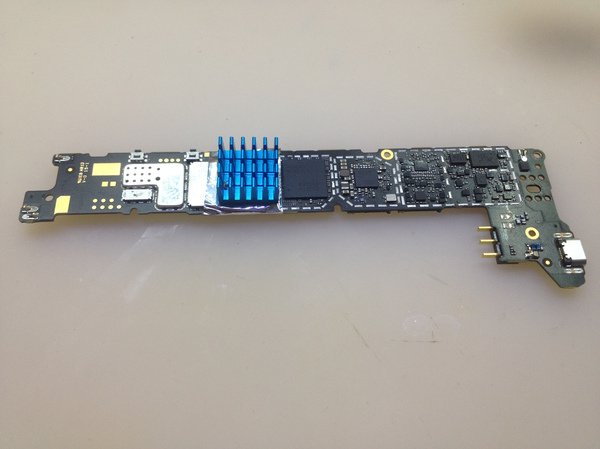

Обычно такое лечится прошивкой BEST'ом, с 1 галочкой, но это не наш случай, аппарат мочёный. Плата была отдраена, откатано несколько мелких микрух, результата этого не дало. Будем лечить, как MTK'шный хлам, реболом проца. ) Заклеиваем флешку алюминиевым скотчем и ставим на неё радиатор(дабы не угреть).

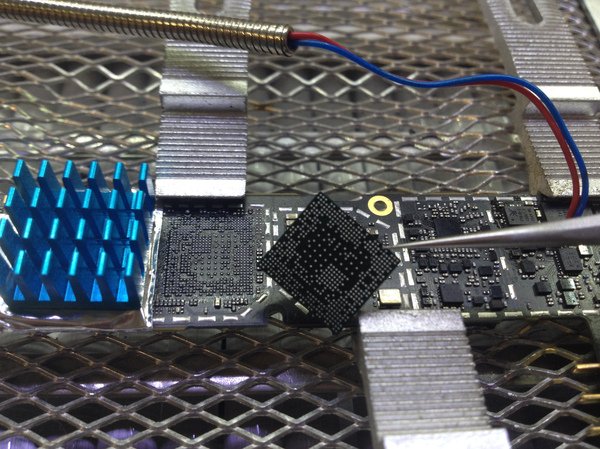

Зажимаем плату в нижний подогрев, сдуваем проц.

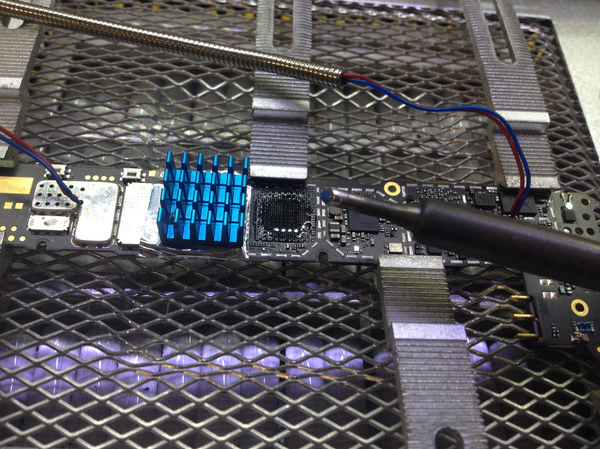

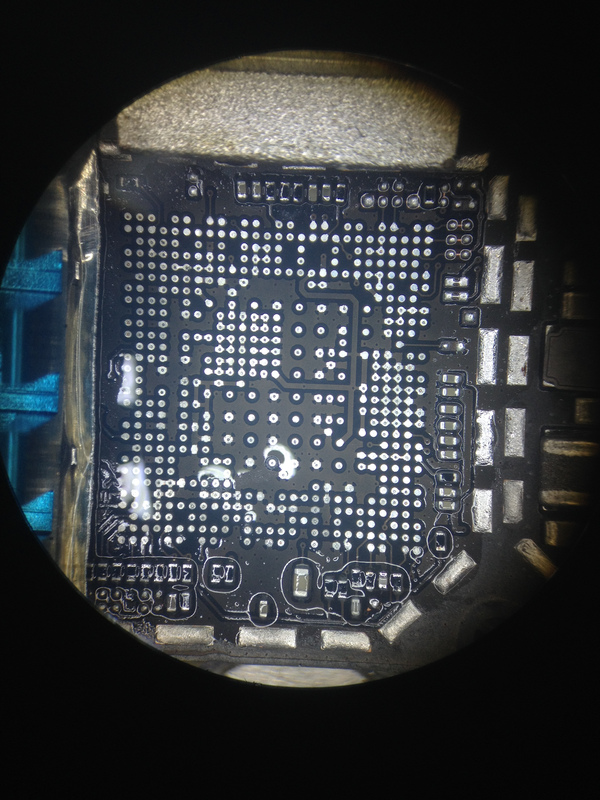

Далее необходимо удалить остатки припоя с платы. Ставим на паяльник жало миниволну, пролуживаем свинцово содержащим припоем.
После, удаляем припой оплёткой.
Проделываем то же самое с процессором. Накатываем пару шариков по диагонали, для более удобного позиционирования в трафарете.

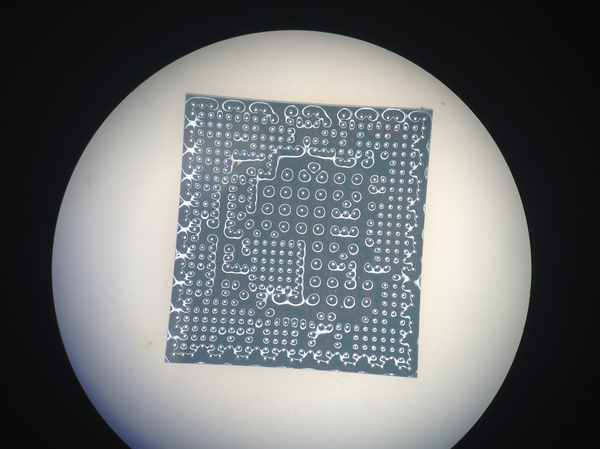

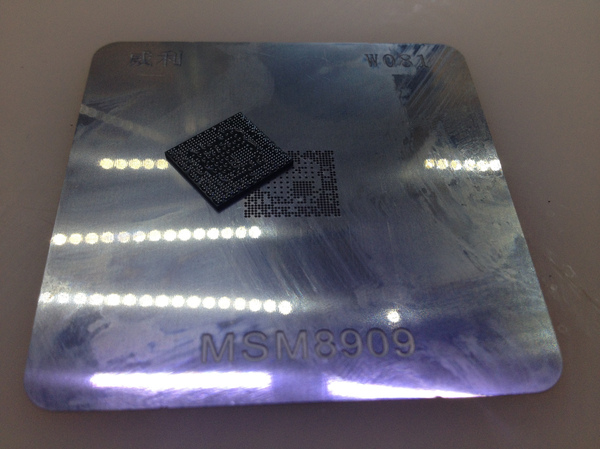

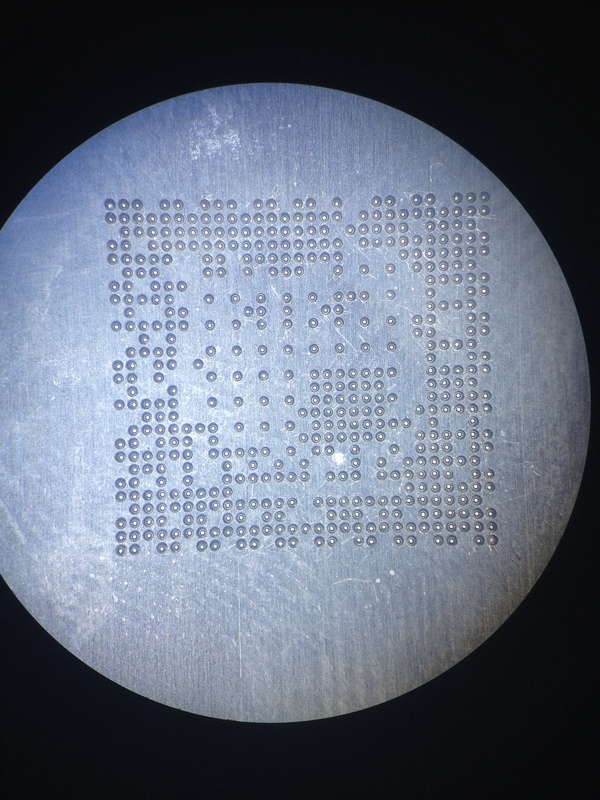

Устанавливаем процессор в трафарет, раскатываем шарики.
Трафарет прижимаем пинцетом, дуем феном. После, наносим на микросхему капельку флюса, и ещё раз дуем, дабы шары окончательно сформировались.

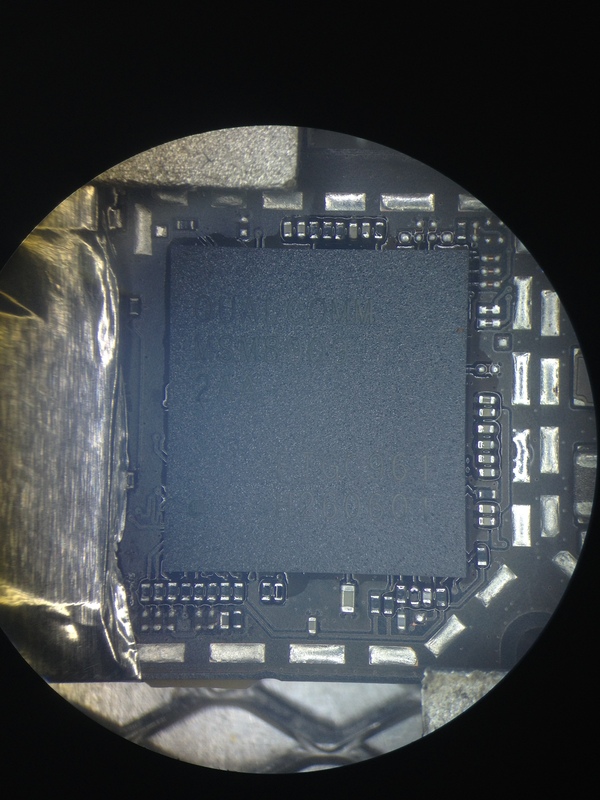

Припаиваем обратно. Убедиться, что микросхема села, можно по выступившему из под неё флюсу. Слегка покачиваем пинцетом, прекращаем дуть. )

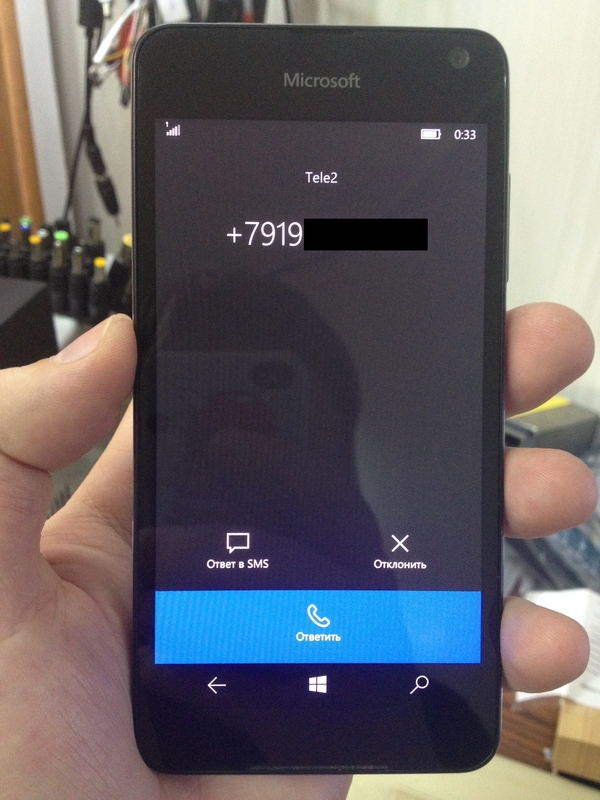

Самолёт улетел. )
Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_688
Показать полностью
11
Будние дни СЦ на Малой Морской. Адаптация micro usb вместо USB Type-C
Принесли к нам клиенты вот такого пациента, который китайцы гордо именуют это General Mobile, с проблемой: не заряжается, знакомый делал, но так и не получилось.
Разбираем и на нас вываливается его чудный USB Type-C, которых пока в Россию не подвезли.
Матюгаемся и думаем, как бы всё исправить, т.к. ног из более, чем 10 осталось всего 3:
Но вспоминаем, что линии USB 2.0 здесь присутствуют в полном объёме, кроме ноги ID, которая не так уж часто и нужна.
Ищем подходящий разъём и примеряем его и вроде бы он подходит:
Вызваниваем ноги + по питанию, Data+, Data-.
Питанием оказалась вторая слева, Data+, Data- 4 и 5 ногой справа, соответственно:
Теперь принимаемся сажать разъём на место, что довольно проблематично, т.к. он ощутимо уже и нам придётся колхозить, дабы упрочнить крепление.
Разъём с обратной стороны укрепляется хорошенько облужённой оплёткой, которая припаивается к посадочным местам и пузу разъёма, разъём так же припаивается к посадочным местам, но сам он там держится весьма посредственно.
На фото остатки флюса для пайки алюминия:
Некоторых фото процесса не хватает, т.к. всё придумывалось и допаивалось на ходу.
Кидаем сопли к нужным площадкам, землю же просто замыкаем на корпус разъёма, дабы не искать её среди контактных площадок.
Сейчас уже всё отмыто, запаяно и готово к нанесению паяльной маски:
Вот фото разъёма с обратной стороны.
Виднеется кусок сопли, идущий к Data-:
Собираем всё навесом, чтобы проверить работоспособность и видим, что тело успешно заряжается.
Но телефон определил кабель с замкнутыми Data'ми, а значит всё уже не плохо:
Ну и кадр, как выглядит разъём "после", так что колхоз не всегда есть вселенское зло:
Показать полностью
9
Пример гореремонта iPhone 6
Так бывает, когда крепежные винты путают местами (верхний ряд винтов длиннее нижних на пластине - фиксаторе шлейфов дисплейного модуля). Затем горе ремонтник исправляет свою ошибку путем восстановления дорожек 2-го слоя платы. Причем кусочки металлической стружки попадают в разъемы модуля.
Показать полностью
1
История о том как не нужно ремонтировать ТВ.
Этот пост не является инструкцией к ремонту, все проделанные мной операции неверны и могут вызвать подгорание пердака у "бывалых" мастеров, но..
Где-то около месяца назад наш старенький ТВ Philips 26PFL5403/30 заболел, появились полосы на экране (см. изображение выше, из интернета, т.к. свои не фоткал).
После многократных попыток вкл./выкл. ТВ запускался и работал до следующего выключения без нареканий. И вот настал момент, когда не включился вообще.
Изрядно вылюбив мозг такой придирчивостью он был обречен к разборке и выяснению причины недуга. Вооружившись отвертками, тестером и желанием докопаться до истины я вероломно влезаю в нутро Нидерладско_Китайского подопечного.
Такая картина предстала передо мной..
Внешний осмотр не дал результатов, не было замечено следов жидкости, нагара, окала и т.п.
Шлейф в нормальном состоянии, тестером в режиме "прозвонка" проверен - исправен.
Что же делать, лезть дальше очень не хочется, а хоть какие-то симптомы болезни найти надо. Из детства вспоминается только один вариант, проверка на "работающем" вкл. ТВ и начинаю отключать шлейф (почему-то кажется что проблема именно в нём). И о чудо, изображение появляется и застывает.. проделав так несколько раз получаю белый экран.
Работают только лампы подсветки, изображения нет, на шлейф больше не реагирует :(
Понимая, что совершил какую-то дичь, ищу в интернете схему ТВ :) (после того, как всё пошло по п..зде)

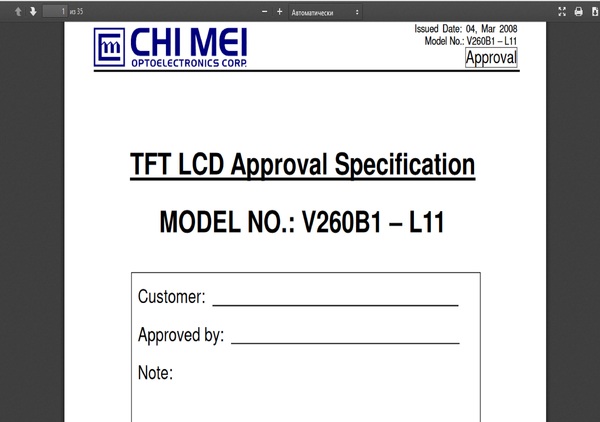

По названию матрицы нахожу в сети мануал.

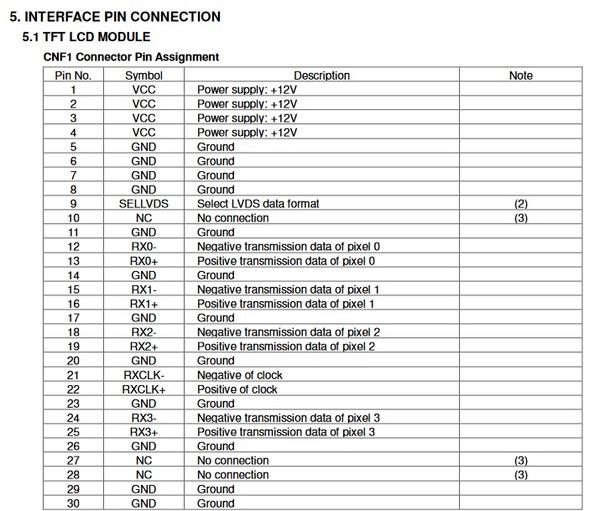

С базовыми знаниями английского пытаюсь хоть что-то понять, нахожу схему распиновки коннектора на который приходит шлейф от материнской платы.
Вижу что на 1,2,3 и 4 ножке должно быть 12В. У меня на этих контактах нет напряжения.
Ищу схему как образуется напряжение на этих контактах. Позиция на материнской плате P202
Напряжение приходит от VDD_PANEL, ищу схему как образуется напряжение на ней.

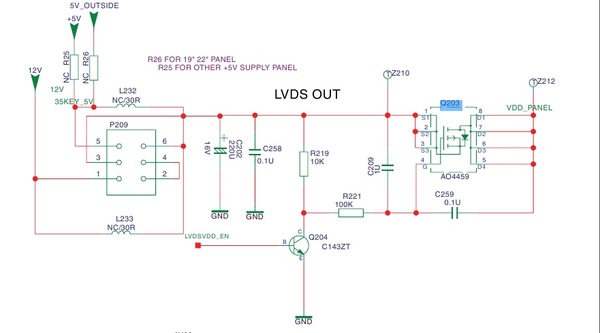

Вижу, 12В приходит через транзистор AO 4459, напряжение на нём у меня нет совсем, дальше по схеме херовинка с обозначением NC/30R, до неё 12В после неё 0В.. хм.. гуглению не поддается, менять не на что, впаиваю перемычку :)

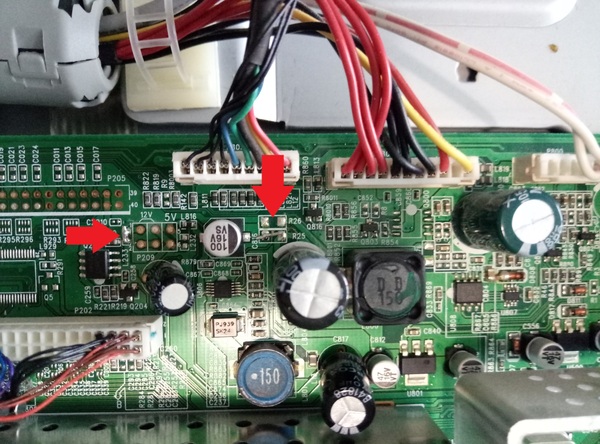

Вижу что на схеме еще есть +5В, решаю проверить также после резистора R25 нет напряжения, по аналогии впаиваю перемычку.
Пробное включение, черный экран, уже лучше, в точности как до того как я в него полез вообще :)
Когда искал схемы, видел много инфы что вероятной причиной полос на экране является шлефы от так называемого "шасси" на "стекло"..(картинка из интернета).
Разбираю ТВ дальше.. нахожу эти шлейфы, на включенном задеваю каждый по очереди.
Дохожу до последнего и появляется изображение, всё работает, картинка отличная. Визуальный осмотр не даёт никаких подозрений. Пара пробных запусков проходит успешно.

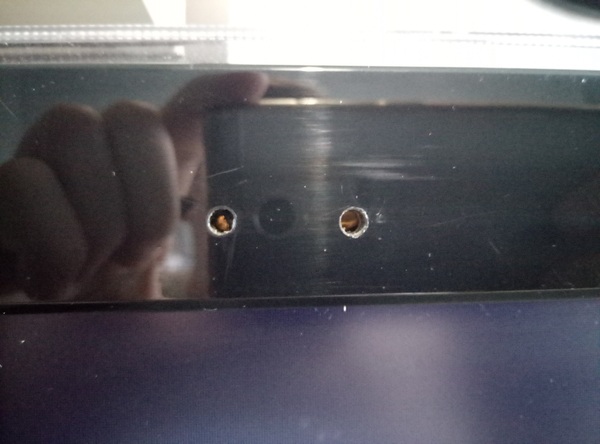

Заниматься пайкой под микроскопом очень не хочется, отдавать в ремонт очень дорого и без гарантий. Принимаю решение собрать как есть, но просверлить напротив этого шлейфа пару отверстий на всякий случай, чтобы можно было его пошевелить не разбирая весь телевизор и залепить черной изолирующей лентой. Исправно работает уже 2 недели без намеков на поломку.
Скажите грубо? варварство? колхоз? верно. Но есть две причины
1 - цена ремонта = цена такого же б.у.
2 - и без него хорошо живется, сломается окончательно - не большая проблема.
Показать полностью
10
История о Intel Core i5-7400
Всем привет. Принесли системный блок с проблемой не могут установить Windows. Компьютер новый, сборку делали в другом сервисном центре (по словам клиента).
Windows у нас установился но через не определенное (рандомное) время были синее экраны. Долго искали в чем проблема подкидывали другую оперативку, винт, БП и т.д. ничего не помогало. После множество манипуляций все таки решили посмотреть на процессор. И вот вы видите причину синих экранов.
Как видно на фото, трещина в текстолите.
Вроде элементарные вещи. Нужно просто поставить процессор с учетом ключа на процессоре и платы, но не внимательность с играла плохую шутку.
Пример как нужно было сделать:
Вот пример как не нужно делать!!!
Видимо при сборке просто перепутали ключ процессора и вставили в сокет не правильно. Затем его так и пытались зажать. Последствия вы видели на фото.
