Всем привет!

Давно у меня айфончиков не было...

Принес мне в ремонтикиНаКоленке, дорогой наш пикабушник из питера @ПростоЧитатель, айфончик. Говорит, что сенсор не пашет.

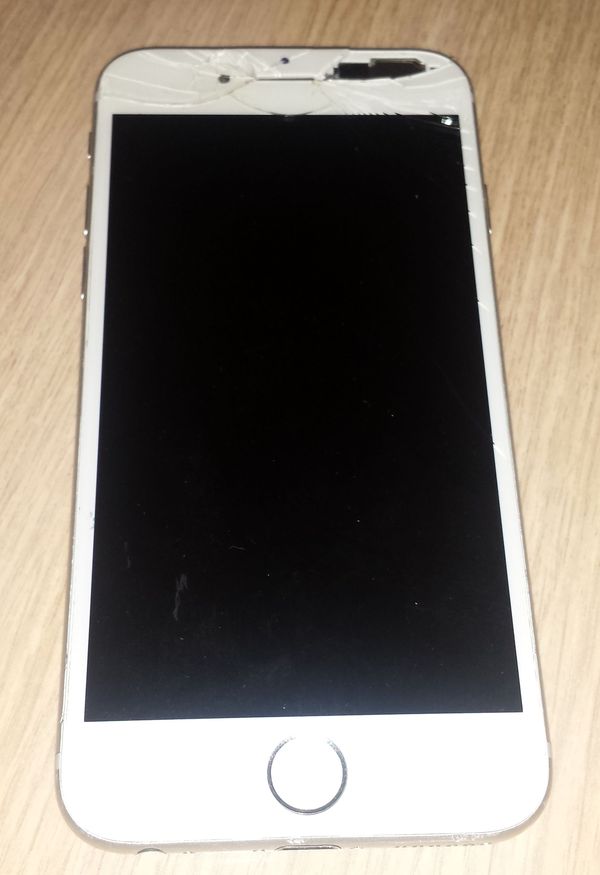

Вот такой айфончик.

Заодно есть повод попробовать очередной бинокулярный микроскопчик... Кому интересно будет, могу обзор на него состряпать... ???

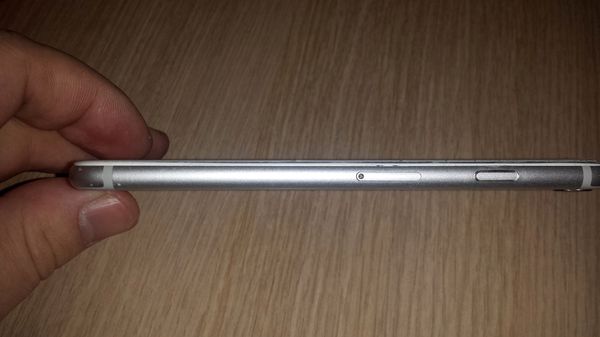

На фоточке не видно, но он погнут...

Фоточка с потр@шуями не сохранилась, да и баянометр бы ругался, ибо потр@шуи у айфоном идентичные и они тут уже неоднократно светились...

Передергиваем дисплейный модуль... Куй... Сенсор не заработал.

Подрубаем донорский модуль, тоже куй и тоже не заработал.

Значит окривели микруха тача...

Вытаскиваем материнку и корпус, немного, отогнем об коленку, чтоб примерно похоже было на ровную поверхность...

Выпаиваем левую микруху вначале.

Опачки...

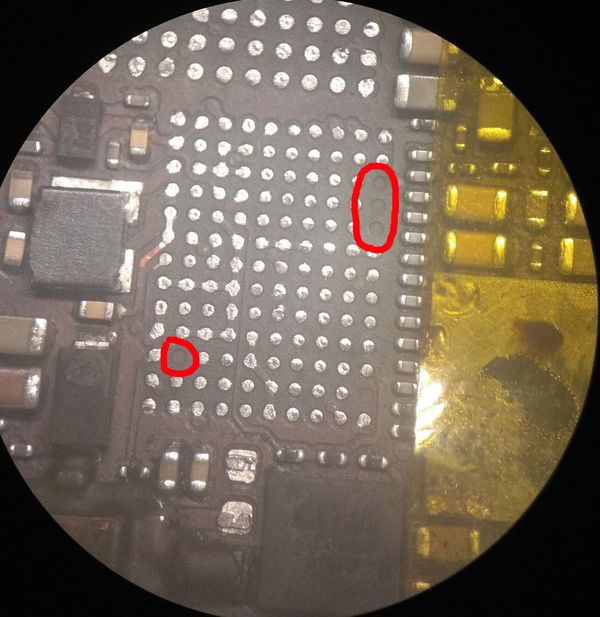

Смотрим печатную плату, что там оторваться могло... Пятаки оторвались.

Видать от удара/погнутости микруха отвалилась физически.

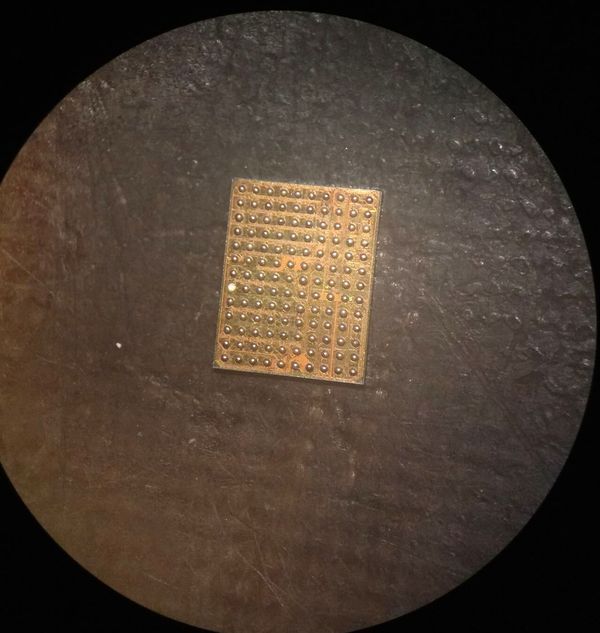

Будем реболлить...

Как видим... Да и куй с ними... Они не используемые.

Берем пасту паяльную.

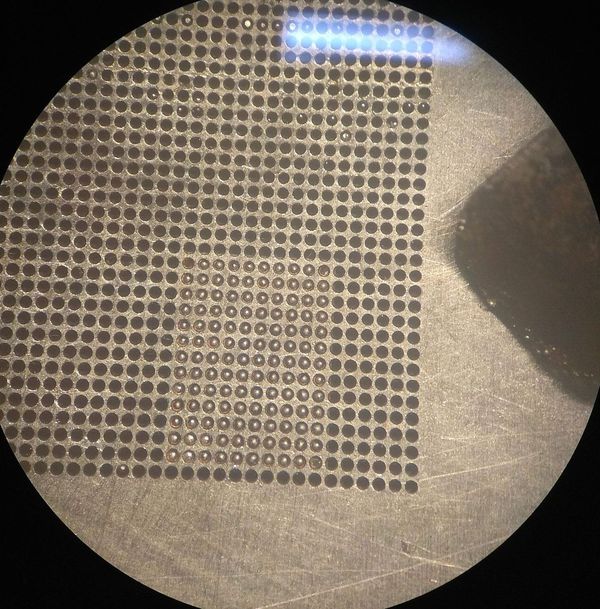

Кладем трафарет на микруху, мажем пастой и паяльным феном плавим пасту.

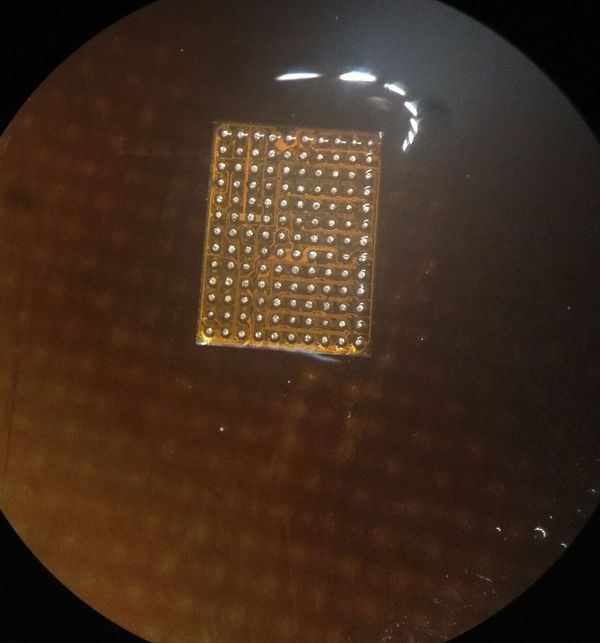

Вот так получилось.

Выравниваем и феном припаиваем на место.

Проверяем на соплях... Не зашуршал сенсор.

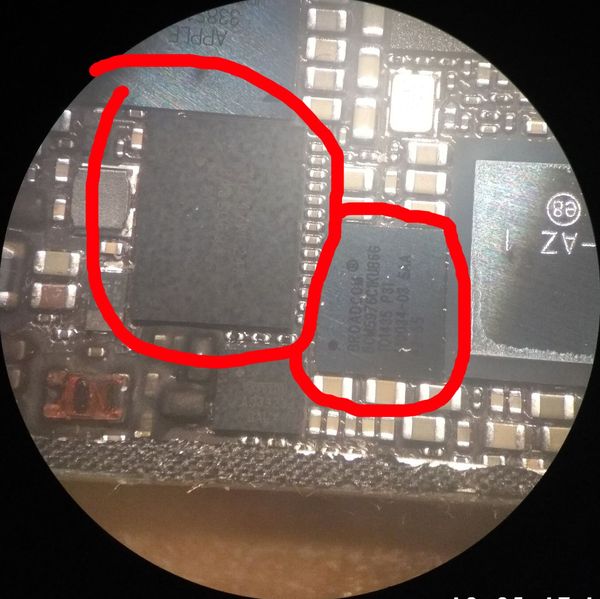

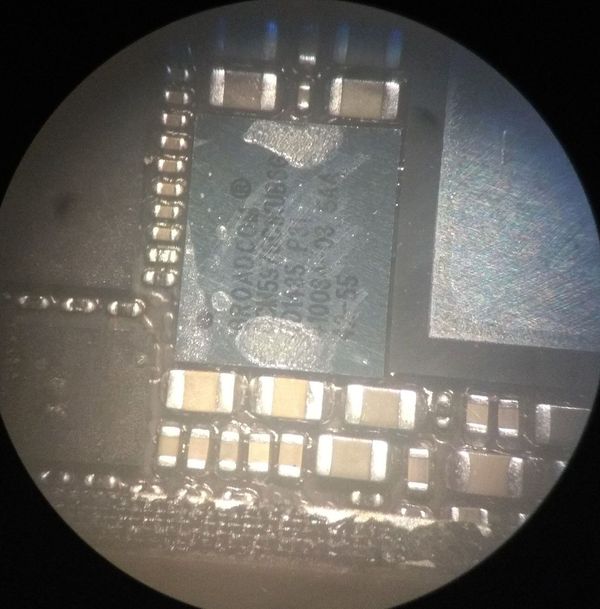

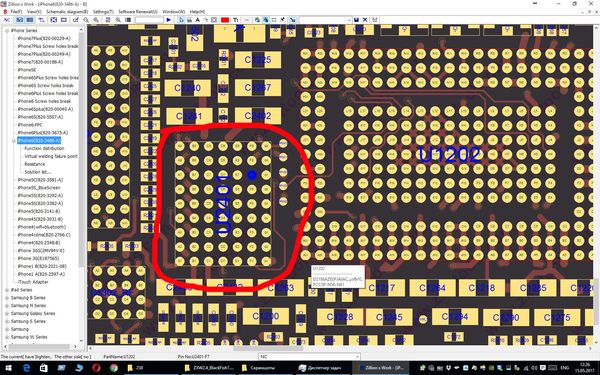

Сморим по схеме, следующая на очереди вот эта микруха.

Пришлось ее заменить, ибо после реболла она не зашуршала.

Собираем и проверяем.

Все работает, все шуршит и теперь пальчиком можно в телефончике копошиться.

Почту напишу для вопросов и консультаций... gepka2007@yandex.ru

На ксиомах дисплейные модули не меняю ибо проблемы часто возникают из неоткуда.

Ноуты, планшеты и телефоны Леново не беру. Пока они работают, к ним претензий нет, а вот когда начинают глючить... Начинаешь чинить то одно сломается, то другое окривеет. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

Внимание: данные действия описаны лишь в образовательно-развлекательных целях. Любую попытку повторить это вы осуществляете на свой страх и риск. Не забудьте сделать бэкап, прежде чем лезть с паяльником в вашу флешку.

В свете последних новостей об очередной вирусной эпидемии, вспомнилось мне, что давно я хотел купить себе флешку с аппаратной защитой от записи — ходить по всяким печатням и компам в универе.

Однако, как оказалось, в нашей деревне видеокассету в магазине купить проще, чем такую флешку. Да и на амазоне разница в цене почти в два раза далеко не радует.

И тут мне на глаза попалась побитая жизнью флешка на 4 гига из далёкого прошлого. Вот такая:

Покупалась ещё тогда, когда 4 гига казалось ну очень дофига, да и стоила тоже дофига =)

Было решено её и превратить в флешку для походов по разным местам, где надо отдать свои файлы, но можно подхватить вирусню. Итак, распотрªшиваем подопытную

Отсоединяем дисплей, и находим контроллер:

Контроллер в данной флешке — USBest UT163-L. Настолько хитрая штуковина, что имеет аж целый микроконтроллер 8032 на борту, а также своё ОЗУ и ПЗУ. Скорее всего, именно эта часть и рулит дисплеем. Дисплей, кстати, тоже не простой — на холестерических жидких кристаллах, за счёт чего и после отключения питания видны данные на нём. Однако есть недостаток — при сгибаниях и нажатиях появляются пятна, а так как корпус у флешки со временем деформируется, то и читабельность становится хуже.

Курим даташит и находим тот вывод, на котором должен сидеть переключатель:

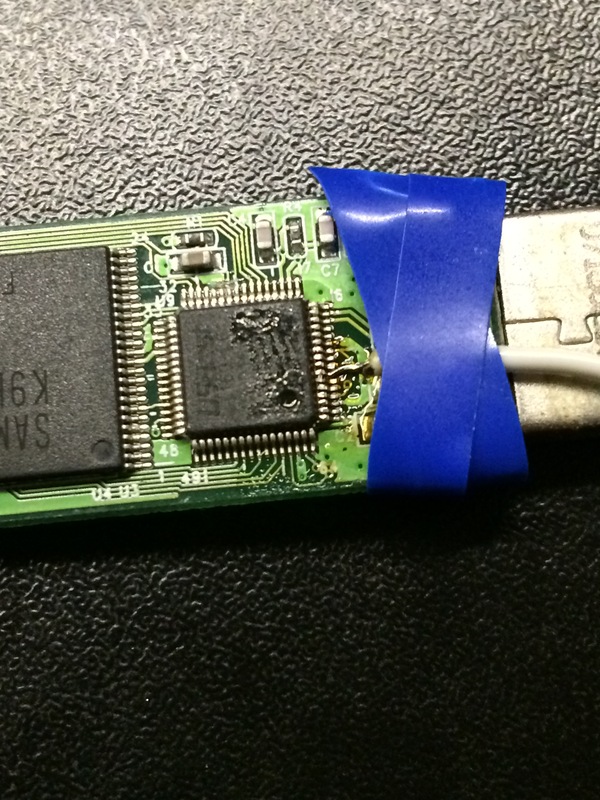

Припаяливаем проводок, и чем-нибудь прихватываем, дабы не отлетел. Увы, тонкого жала нема:

Землю берём где-нибудь попроще, дабы лишний раз не рисковать. Я взял её на конденсаторе с обратной стороны платы.

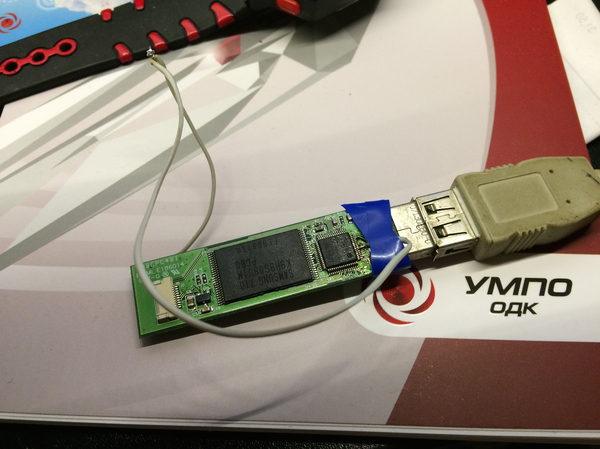

Скручиваем два проводочка, подключаем...

Ииии... бинго! Запись на диск запрещена =)

Осталось только запихать всё обратно в корпус =)

По хорошему, надо было установить в корпусе микропереключатель, чтобы иметь возможность переключать защиту, как на дискете, но, к сожалению, у меня подходящих не было, а тумблер от торшера не смотрелся бы :D

Поэтому приходится пока что переключать, скручивая провода.

Такую модификацию можно выполнить на большинстве современных флешек. Главное — соблюдать осторожность и правильно определять выводы микросхемы контроллера. Более того, такой трюк можно провернуть даже на некоторых боксах для жёстких дисков, получив тем самым уникальное устройство, которое трудно найти в продаже — бокс для HDD с аппаратной защитой от записи.

Спасибо за внимание, надеюсь, мой пост был вам полезен =)

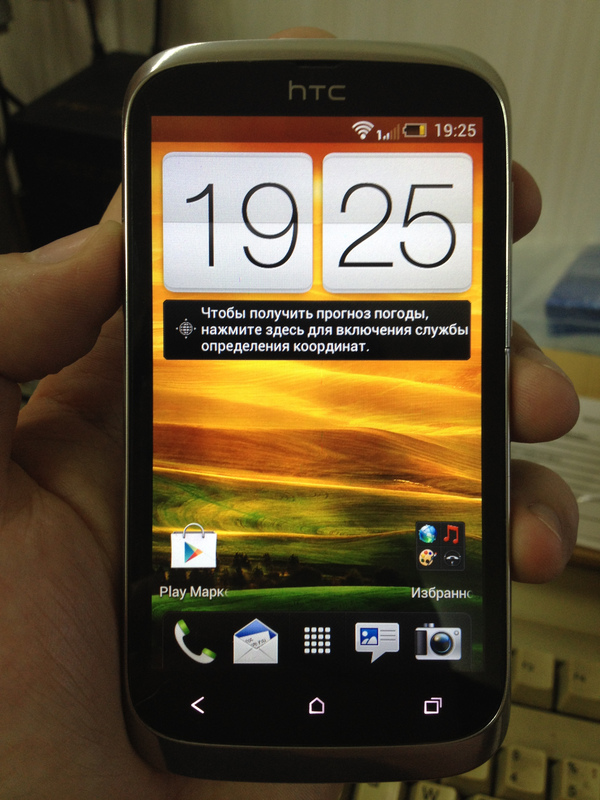

Сегодня на ремонте старенький, но довольно годный аппарат.

Даже в руки брать его не нужно, и так понятно, что с ним. ))) Бывают конечно исключения, по этому сразу флешку рвать не будем. Открываем прогу рифа, смотрим распин JTAG.

Подпаиваемся, как говорит нам программа.

Пробуем восстановить бут. Получаем не приятный, но ожидаемый результат. )

Подготовим новую флешку. Детектим её, проверяем конфиг. Должно быть так:

Boot configuration [PARTITION_CONFIG: 0x00] No boot partition configured.

Boot bus config [177]: 0x00 , width 1bit , Partition config [179]: 0x00.

Ставим писаться фул.

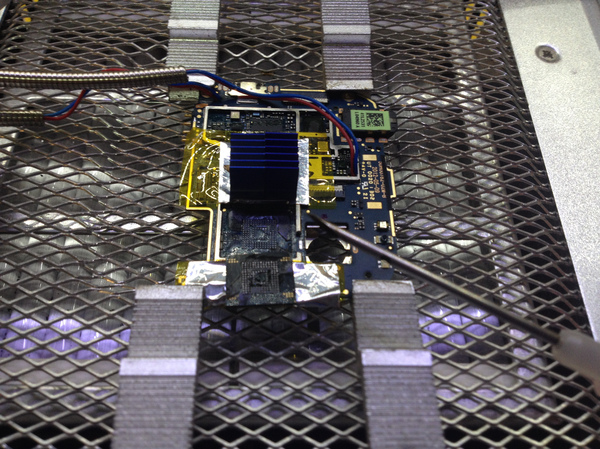

Срываем старую флешку.

Пока рвал старую, чистил посадочное место от компаунда, флеха записалась, усаживаем. ) Стояла SKHynix H9DP32A4JJAC, заменил на Samsung KMJ5U000WM-B409. Аппарат не нов, экономили каждый рубль, флеху дёрнул с Samsung S6312.

Теоретически, аппарат уже должен стартануть, но с чужими IMEI. Снова достаём с полки риф, подпаиваемся к JTAG и вправляем родные IMEI.

Собираем, радуемся. )
