Сегодня принесли в ремонт PS4, с жалобой: работает пару минут и выключается.

Во время передачи устройства на ремонт стало ясно, что это приставка курильщика) а стало по тому, что на портах ЮСБ и прочих разъемах вырос характерный коричневый мох)

Дальше будут фото того пиздеца что твориться внутри.

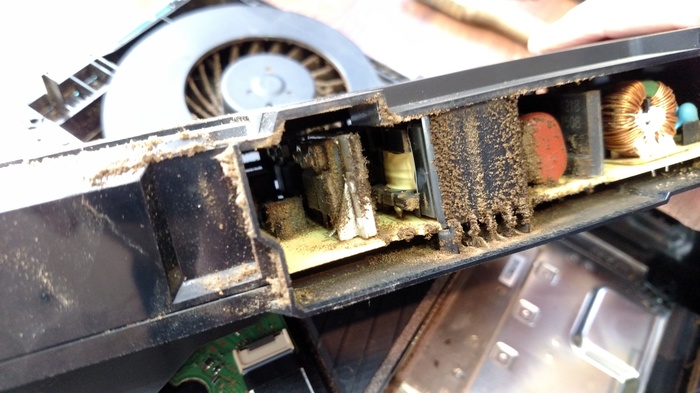

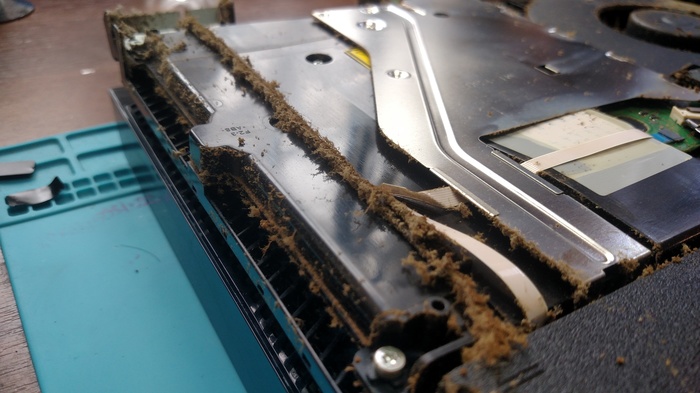

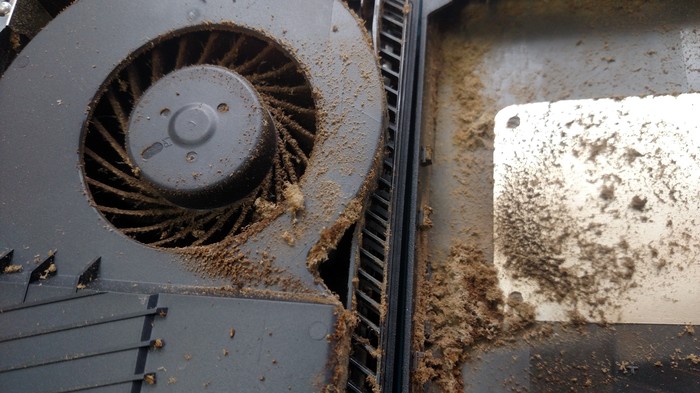

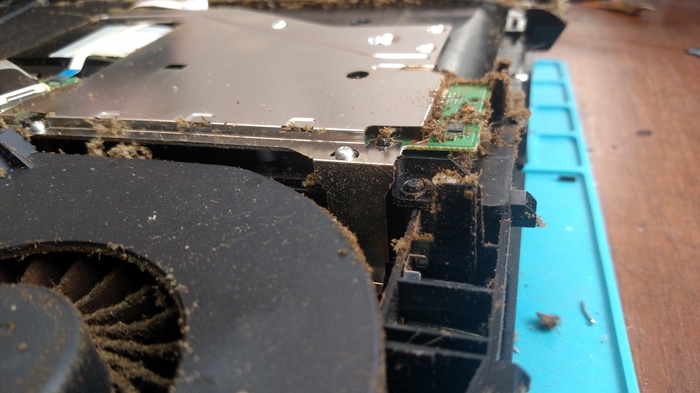

Снимаем крышку и наблюдаем что предварительный осмотр оказался верен:

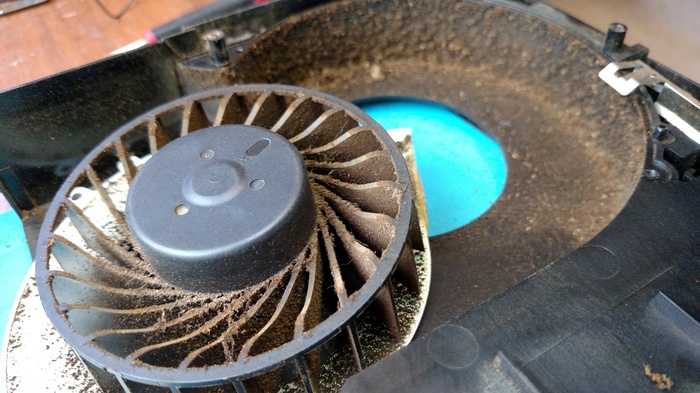

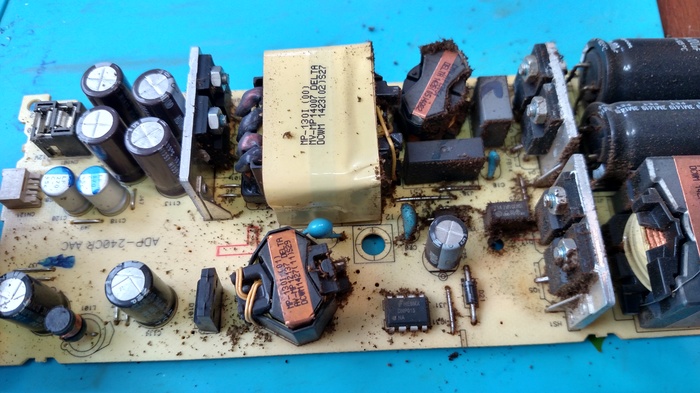

Эта срань была везде, термопаста высохшая и самое интересное, что кулер не вращался, пришлось его вручную "раскачивать", не уверен что основной причиной тому стал сигаретный дым, но поспособствовал стопроц.

В общем это - обычная чистка, а пост решил сделать чтобы показать, что курение вредит не только курильщику, но и, буквально всему, что его окружает.

Берегите себя и свою технику)

Очередной телефон после другого сервиса

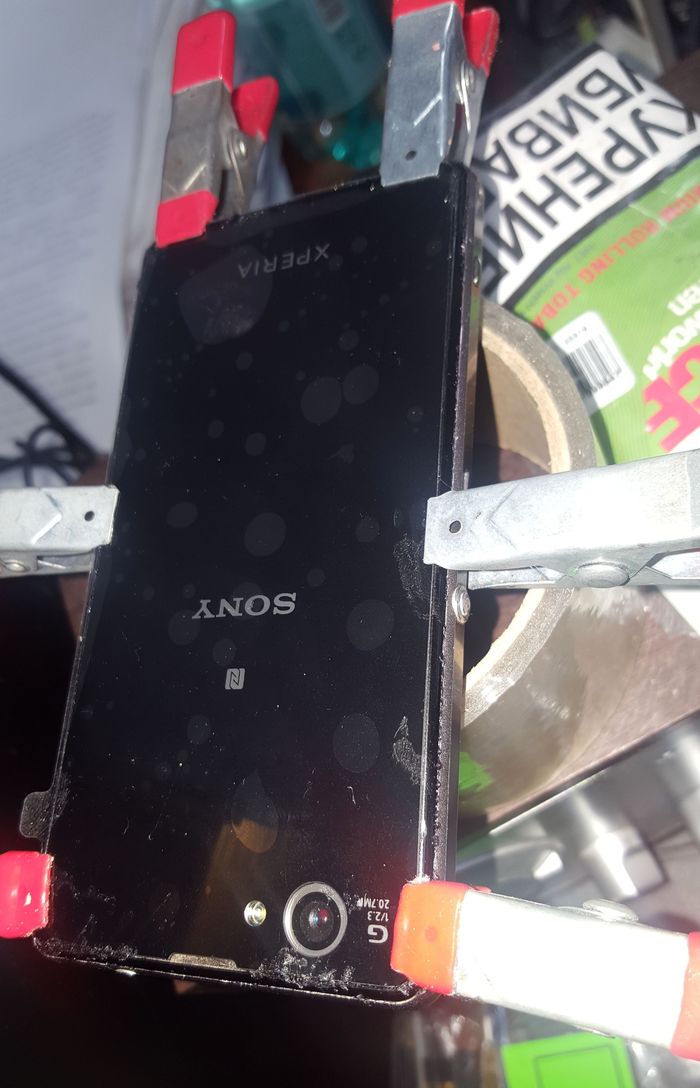

Принесли вот такой телефончик с дефектом: "Разводы и пятна на камере" Перед этим носили в какой то сервис на замену сим лотка.

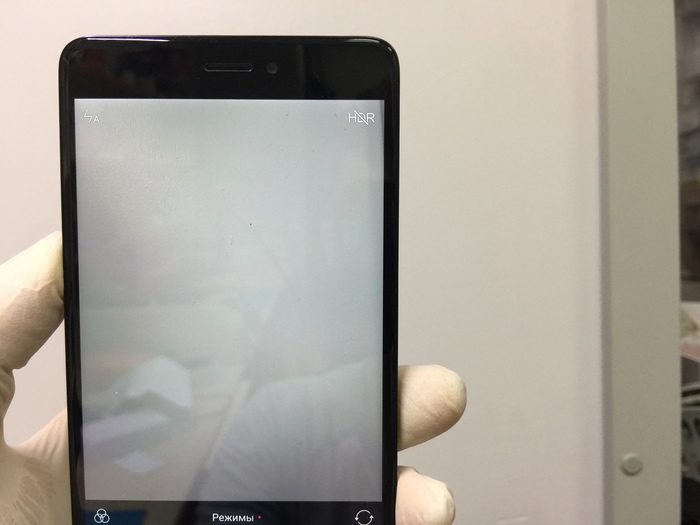

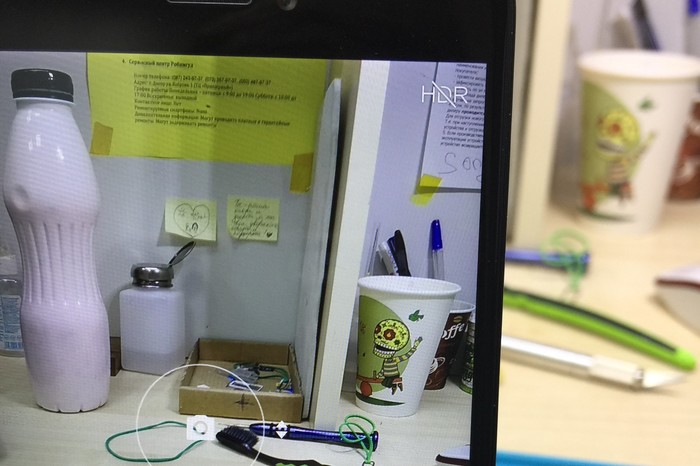

Проверяем заявленный дефект

Действительно присутствуют какие то круги и разводы, проявляется на светлом фоне.

Ну что, будем потрошить!

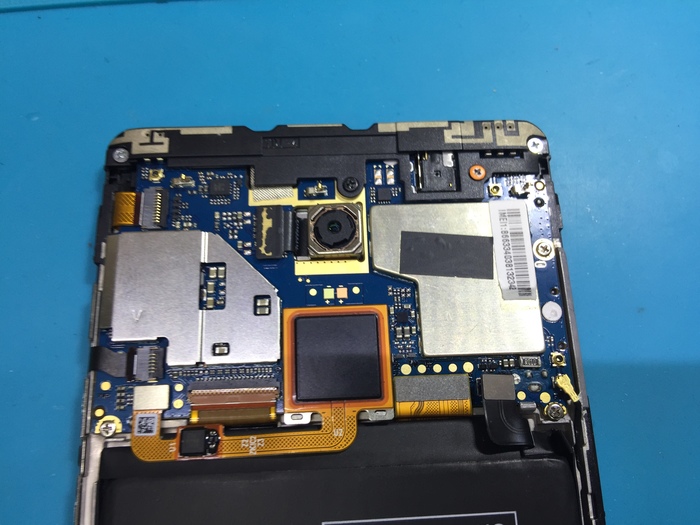

Вот и добрались до внутренностей!

САМОЕ ГЛАВНОЕ ПЕРЕД ЛЮБЫМ РЕМОНТОМ ОТСТЕГНУТЬ ШЛЕЙФ АКБ (Это касается любой техники).

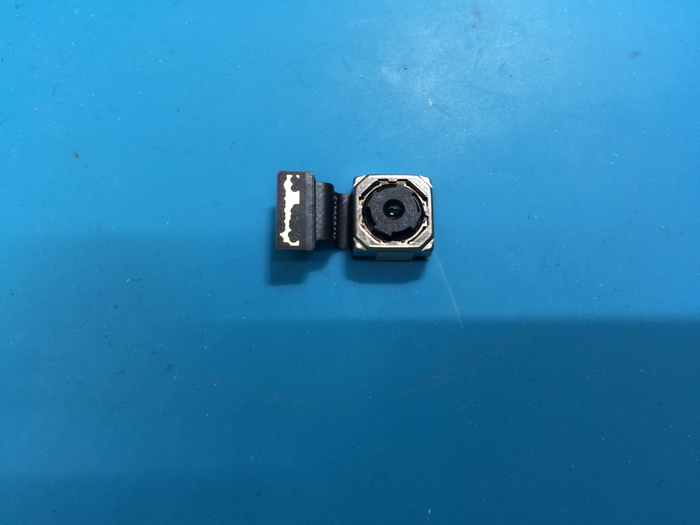

Снимаем камеру!

Внешних дефектов нет.

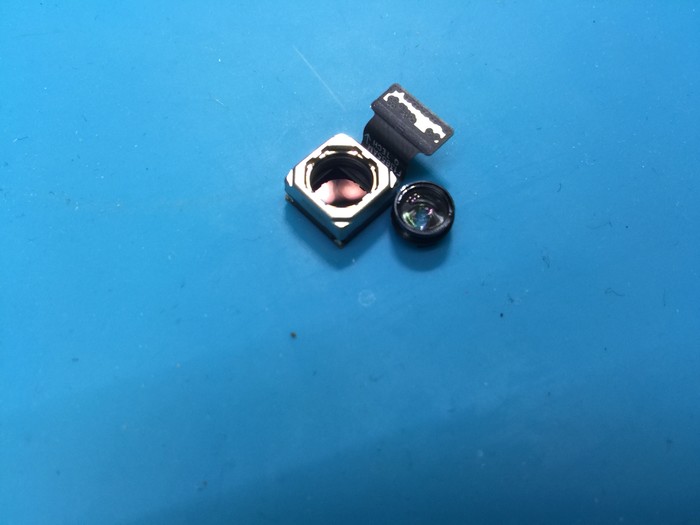

Будем разбирать саму камеру!

Отлично! Теперь можно приступить к осмотру блока линз и матрицы!

Для этого буду использовать мой чудо-микроскоп за 30 баксов.

На качество не ругайтесь!

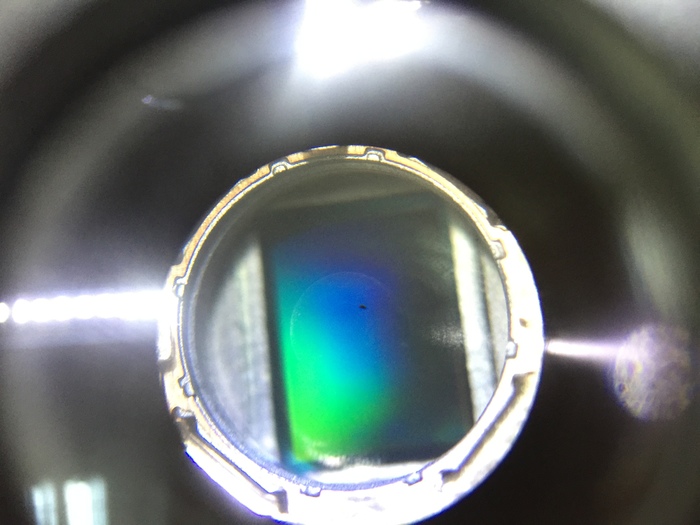

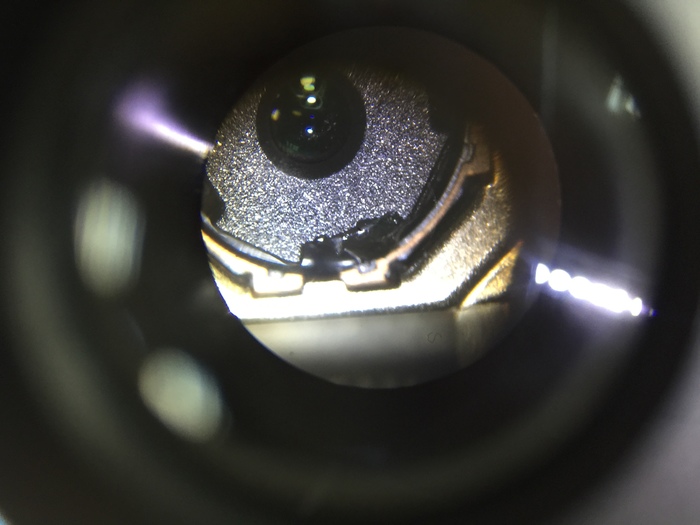

Черная точка это у меня на микроскопе! Матрица в отличном состоянии, ни единой пылинки или соринки!

Смотрим дальше!

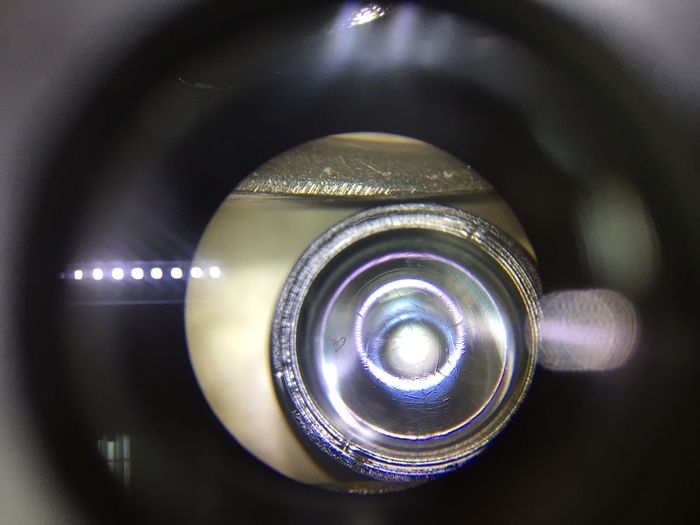

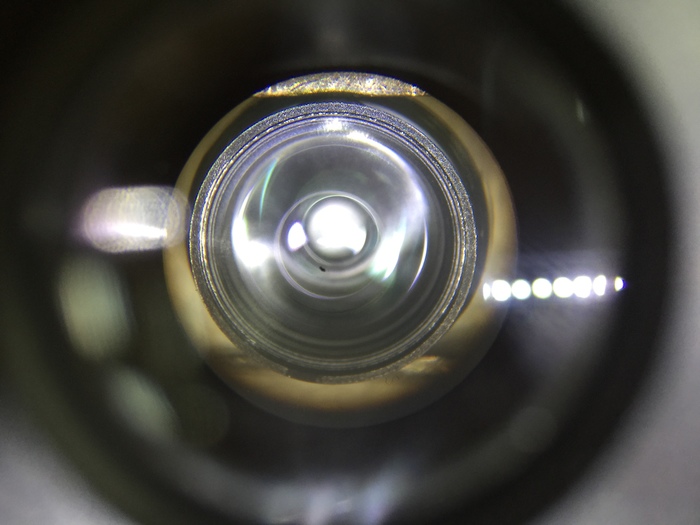

А вот на внутренней стороне линз мы видим разводы и трещинки, будто кто то сильно ее нагрел.

После чистки средством ничего не изменилось и я решил взять линзы с камеры такого же телефона.

Можно увидеть что эти линзы в супер-отличном состоянии.

Теперь установим их в корпус камеры.

Самое главное все делать без пыли, так как даже от маленькой соринки будет черная размытость диаметром 1-2 см.

После установки блока в камеру можно видеть что она не фокусируется.

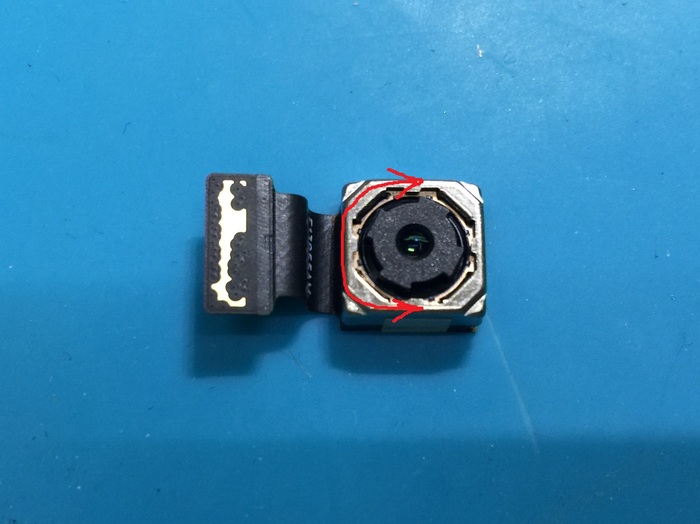

Ничего страшного! Лечится данный недуг поворотом линз по или против часовой стрелки до того как камера не станет ловить фокус на всех расстояниях

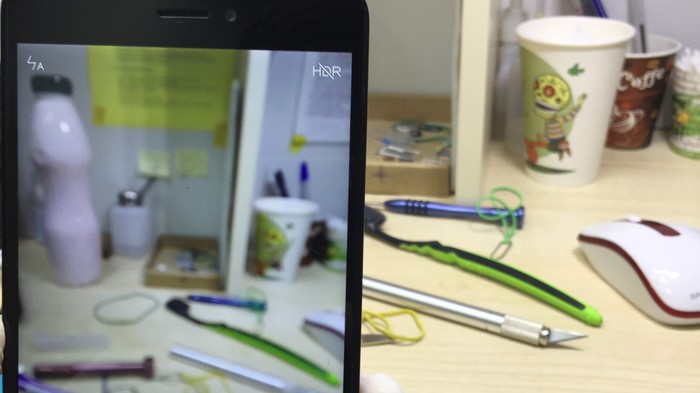

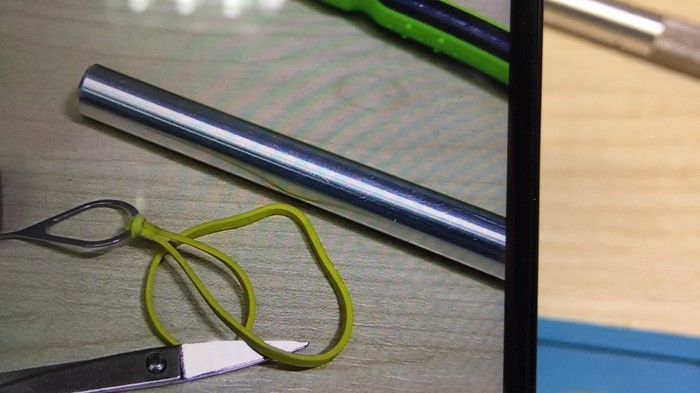

Теперь картинка четкая и красивая!

Проверяем!

И на близком расстоянии!

Теперь самый важный момент! Фиксируем блок линз двухкомпонентным клеем, дабы устранить возможность расфокусировки.

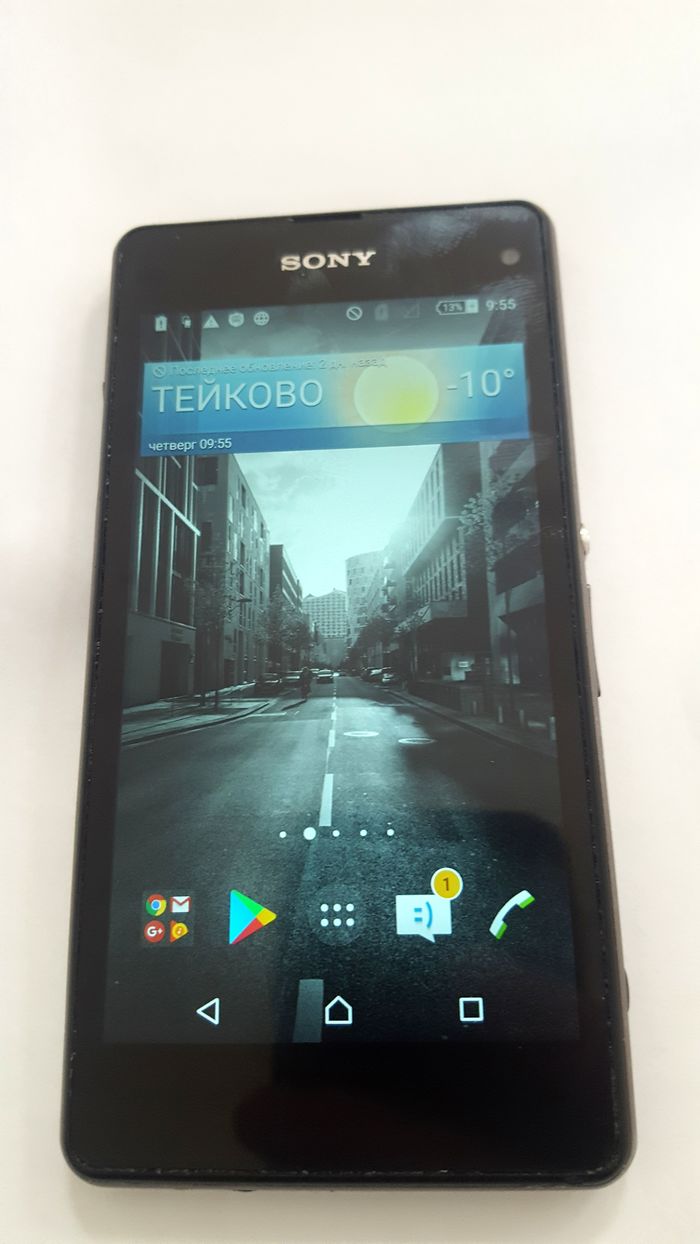

Устанавливаем все на место и проверяем устройство!

Разводов и полос нет! Ремонт можно считать завершенным!

Вместо замены камеры мы заменили только блок линз!

Всем спасибо за внимание и хороших выходных)

На вопросы с удовольствием отвечу в комментариях)

Был у меня недавно один пост о необычном хобби: люблю пользоваться советскими фотоаппаратами и помогаю тем, кто тоже хочет себе такую "угрушку". https://pikabu.ru/story/risky_business_pomogayu_inostrantsam...

Ну так вот, в конце того поста я рассказывал, что мы с одним новым знакомцем из Америки тестируем новую схему: я, ориентируясь лишь на свой не шибко богатый опыт и чуйку, нахожу нужные ему фотоаппараты на Авито, а он на свой страх и риск оплачивает его приобретение и восстановление. Если приедет раздербаненная неремонтопригодная какаха, он в пролёте, ему возвращаются только деньги за ремонт. Если можно отремонтировать, значит, отремонтируем и, как любят говорить чиновники, "освоим все средства".

Ну так вот, хочет себе этот человек Киев-3А. Я ему нашёл ремонтопригодный за 700 рублей в соседнем городе, чтобы побыстрее почтой пришло. Был там же рабочий, но стоит он дороже, чем этот же с ремонтом. Да и, по сути, других толковых вариантов не видел. Сам продавец с авито уговаривал меня поискать другой Киев-3А - мол, его в ужасном состоянии, а ведь есть лучше и дешевле. Специально поискал ещё раз - ну нэту вообще. Он, видимо, путал с широко распространёнными Киевами-4А (вообще все дальномерные Киевы, кроме модели 5, одинаковые, не мудрено их между собой путать). В общем, уломал я продавца продать сей аппарат, и стал ждать вестей с почты.

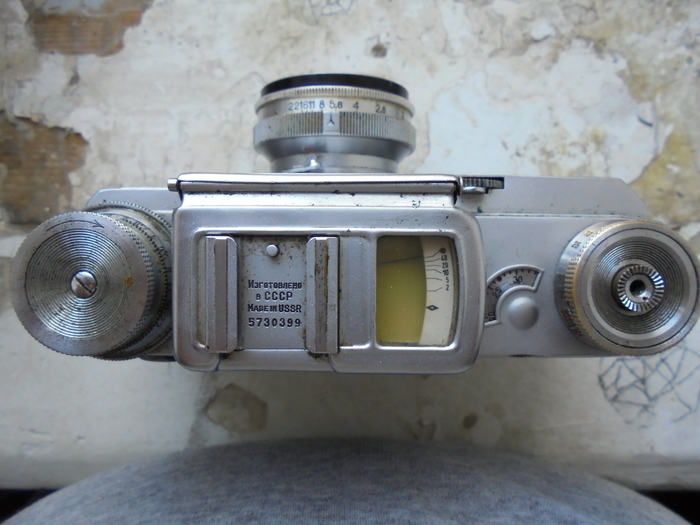

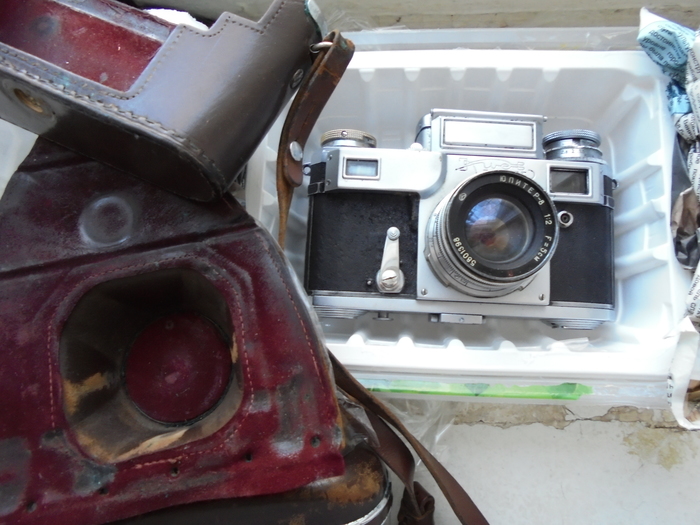

Спустя несколько дней посылка пришла. Аппарат фотографический Киев-3А, 1958 год.

Вернее сказать, это так называемый "новогодний" экземпляр: тушка промаркирована 1957 годом, как видно на фотографии ниже, а на снимке выше вы можете видеть серийный номер объектива, который начинается уже с цифры 58.

На самом деле, хозяин мог разбить первый объектив и поставить новый. Кто знает?.. Документов же не сохранилось Но обычно с такими фотоаппаратами обращались с тройной аккуратностью - это была самая дорогая и самая лучшая дальномерка Советского Союза (стыренная у немцев вместе со всем заводом Contax, ибо нехрен...). Поэтому я склонен полагать, что объектив родной.

Ну так вот, сразу после получения отнёс фотоаппарат мастеру. А вместе с ним - купленный в своём городе для того же американца ФЭД-3. Это было вчера. Уже сегодня мастер докладывает: ФЭД-3 вообще хорошо зашёл, уже сделан. Там всего-то было: штору поменять, почистить, смазать. Деталей в сравнении с теми же Киевами немного, разбирается-собирается быстро. А вот Киев...

В ходе разборки выяснилось, что его уже ремонтировали. Отремонтировали удовлетворительно, раз затвор кое-как работал. Но он тормозил на медленных выдержках, как честно признавался в объявлении на авито продавец. Проблема была в смазке. Там было мно-о-ого смазки! Причём, судя по тому, что местами она задубела, как смола, ремонтировали его лет тридцать назад, не меньше. Но в то же время местами смазка была такой жидкой, что капала из фотоаппарата (разобранного). Это ж сколько её надо было захлобыстнуть туда! Всё внутри было в этой жиже, даже ШТОРА! Мастер сказал, что попробует спасти это дело. Для этого ему придётся полностью разобрать камеру, в которой мульон мелких деталей (ох уж эти немцы!), и потратить на их мытьё полкастрюли бензина. Потом постараться ничего не посеять и собрать этот конструктор для взрослых обратно. Ещё не факт, что заработает - он не смог проверить, какие узлы фурычат, а какие - нет. Хоть и запчасти почти все есть, но бывают и неремонтируемые поломки. Например, сразу было понятно, что у этого Киева сел селеновый экспонометр, и сейчас это никак не поправить. Если только купить донора с ещё живым экспонометром. Но в нашем случае медицина бессильна, да и покупатель понимает, что селен - вещь смертная.

В общем, веселуха! Посмотрим, что выйдет.

Это будет первый пост поэтому строго не судите

фотки делал вертикальные поэтому пришлось все перевернуть.

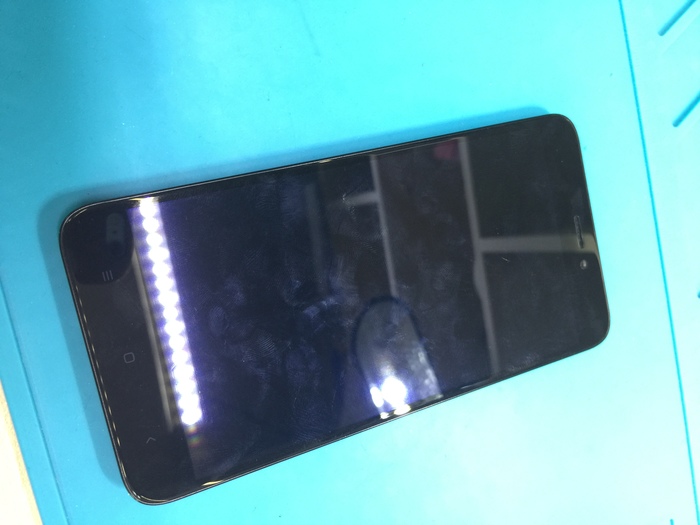

телефон xiaomi redmi 4x с диагнозом не включается.

При подключении к зарядке и компьютеру никакой реакции.Будем разбирать!

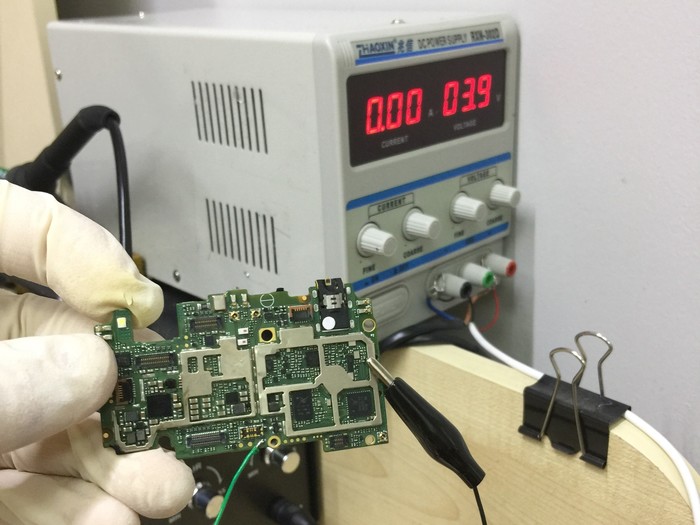

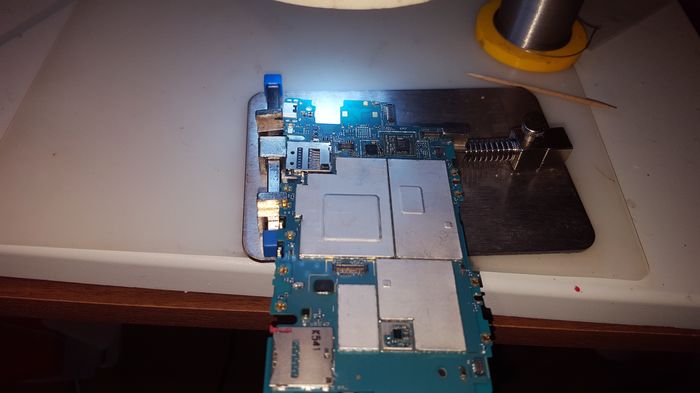

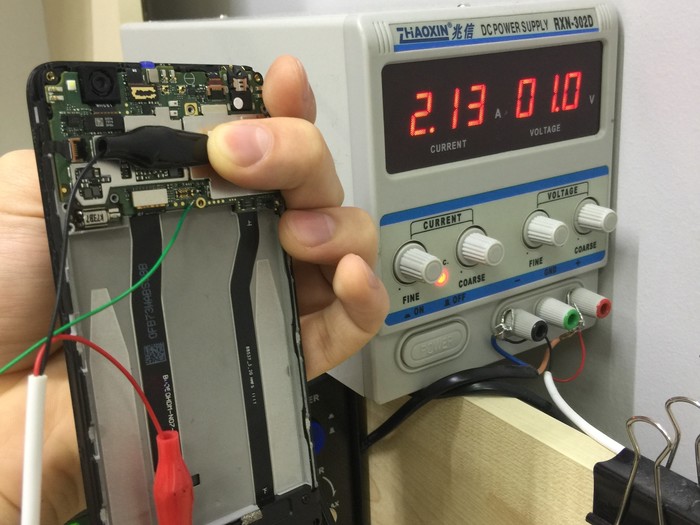

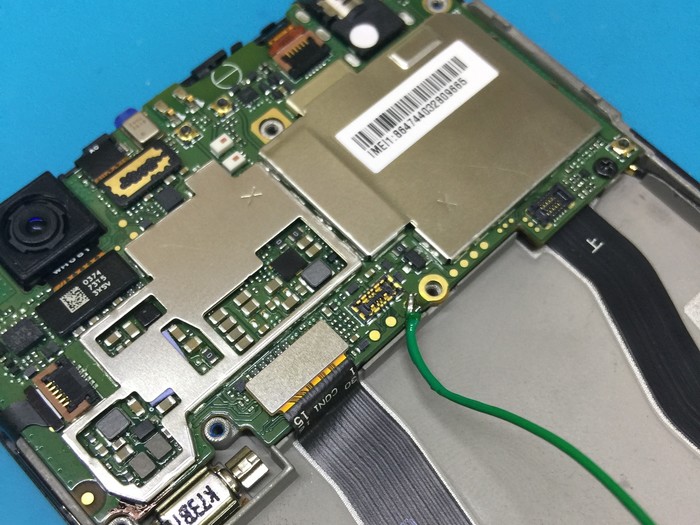

Припаяли проводок, для того чтобы запитать плату от блока питания

Подали 4 вольта и видим что на плате короткое замыкание.

Будем искать что греется.

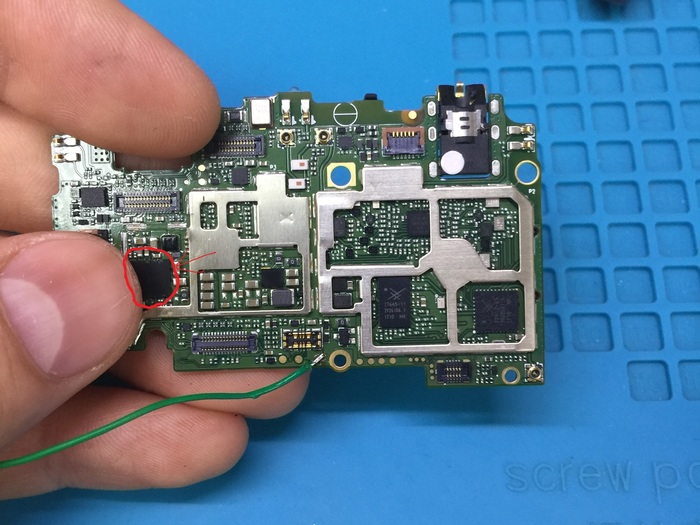

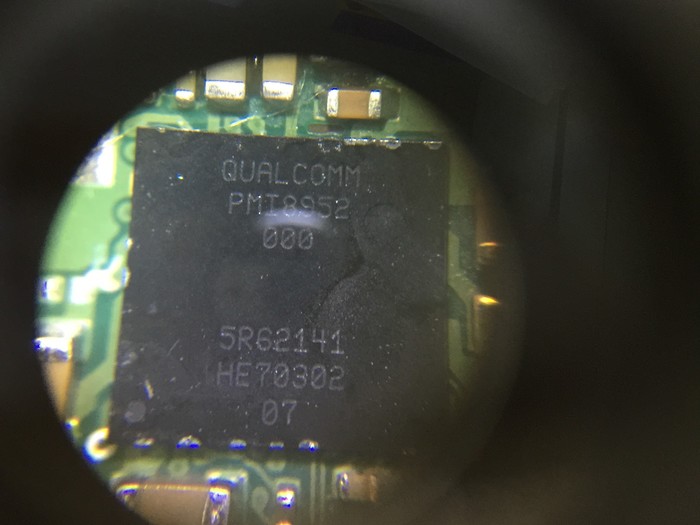

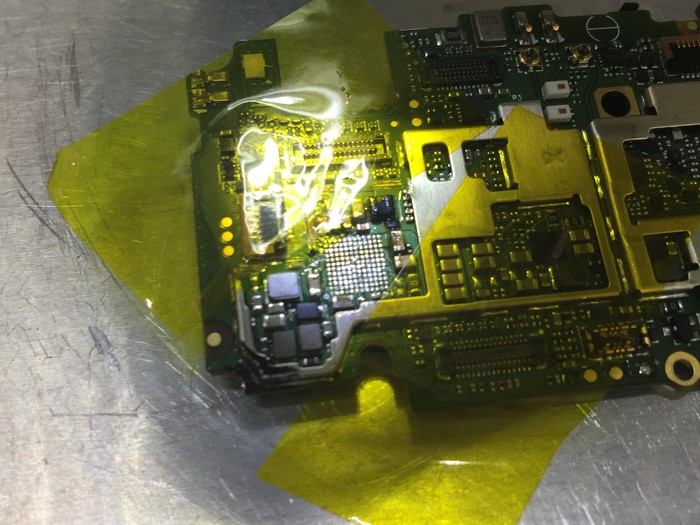

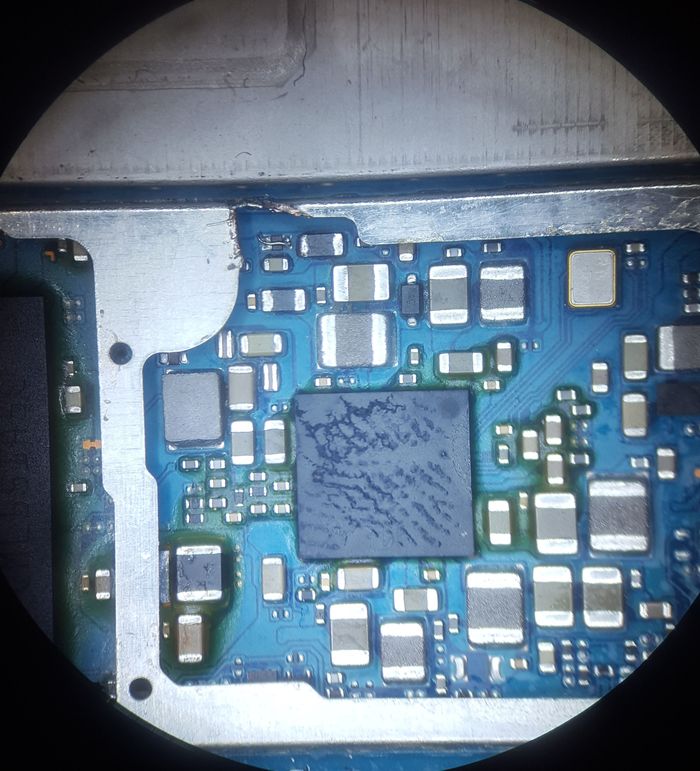

После снятия защитки мы видим что контроллер кто-то грел и там присутствуют следы флюса

Найти что греется не получилось, поэтому буду снимать контроллер так как на нем были следы флюса и есть вероятность что под ним слиплись шарики.

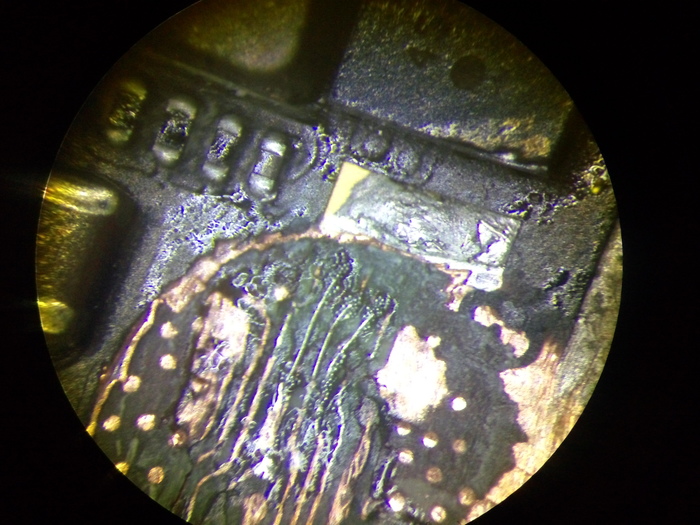

Снимаем контроллер

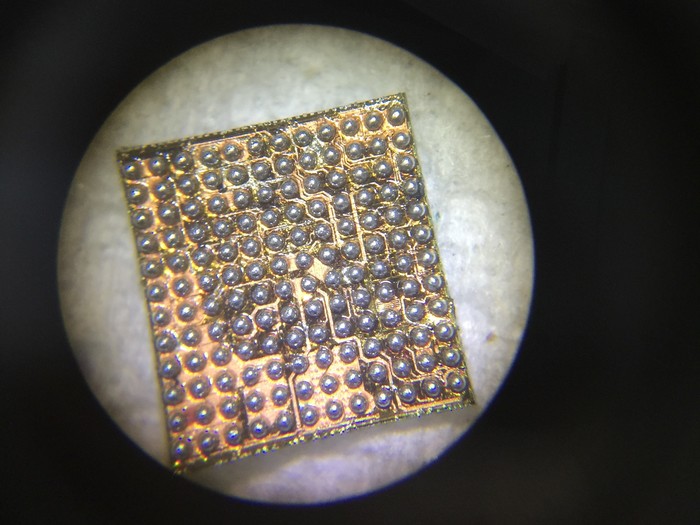

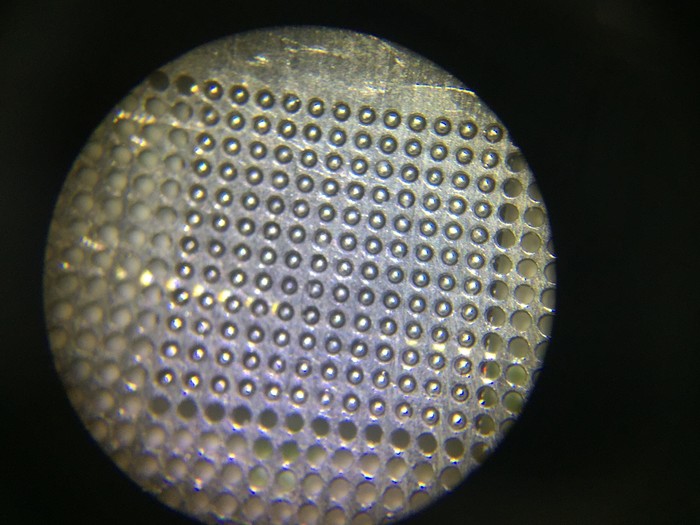

Контроллер снят и можно приступать к реболу нового микросхемы. для того что бы ее можно было припаять на меньшей температуре и не убить телефон

Теперь осталось все почистить и припаять на место старого новый КП

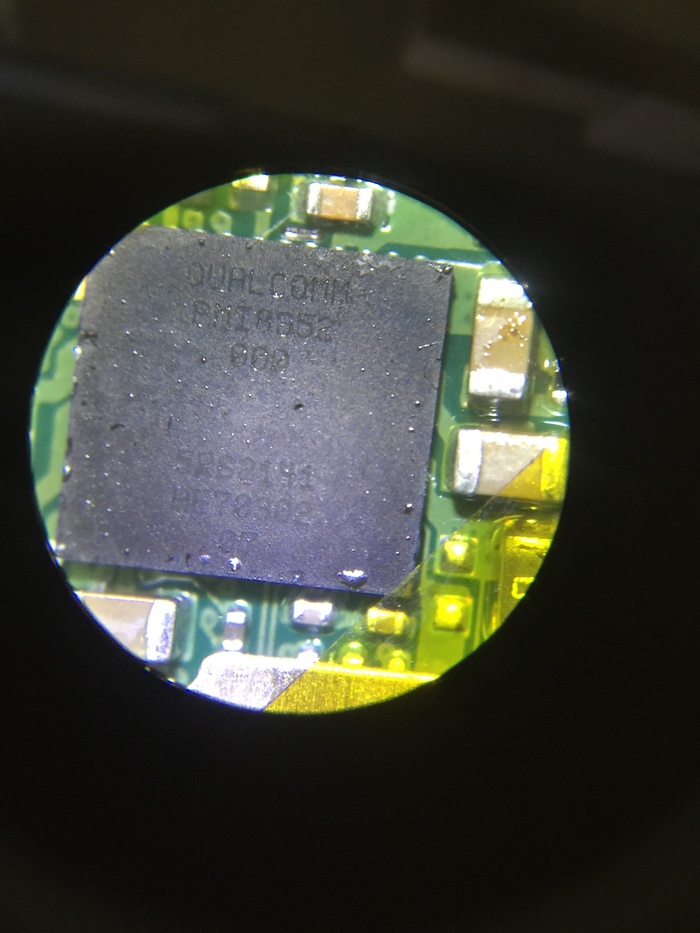

Фото контроллера на своем месте

Осталось подать на телефон рабочее напряжение и посмотреть что поменялось.

Короткое замыкание исчезло и это радует.

Попробуем собрать и включить устройство.

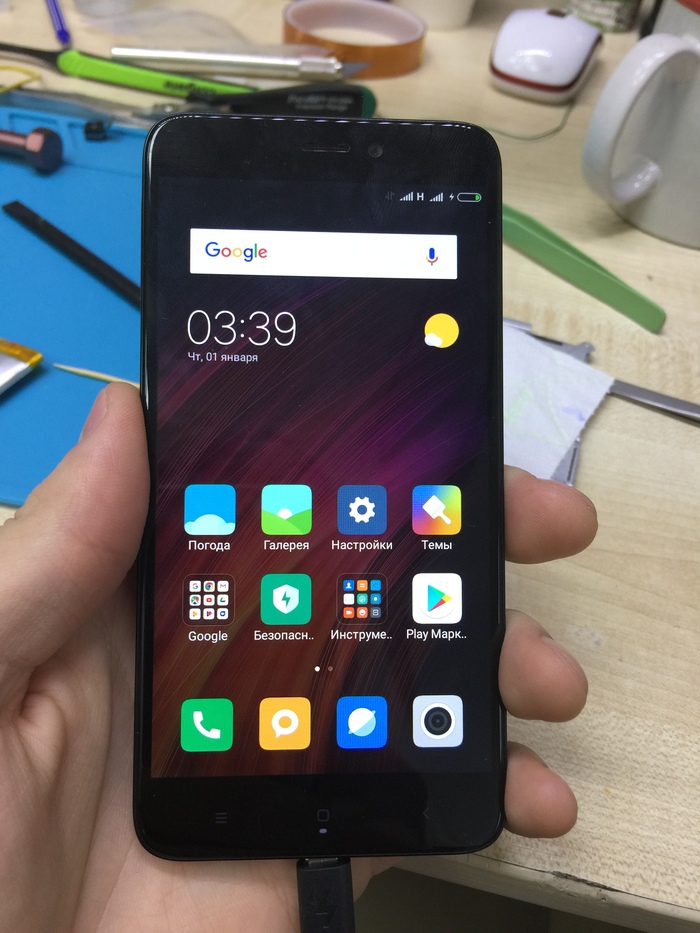

Все работает и шуршит! Отделались малой кровью!

Всем удачи и спасибо за внимание)
