Иногда приходят клиенты, которые с порога просят поменять ту или иную запчасть. Когда речь идет о динамике или дисплее – тут все понятно и очевидно, но временами желания клиентов немного специфичнее: вроде замены контроллера питания, памяти или даже процессора. Т.к я занимаюсь, в большинстве своем, только мобильной электроникой, то разговор именно о телефонах и планшетах. Кто-то прочел в интернете, увидел на ютубе или заглянул даже на спецфорум – источник не так важен. Большинство конечно идет после диагностики каких-нибудь сервисов. Меня всегда умиляют такие заключения, сразу становится понятно, что в суде их ни разу еще не натягивали, иначе бы уже писали о необходимости замены материнской платы.
У меня уже был пост о данном телефоне - Philips I908, определяется Mediatek USB Port
https://new.pikabu.ru/story/filipsyi_tozhe_remontoprigodnyi_...
Абсолютно та же самая проблема и с данным аппаратом, но с нюансом…
В общем на старых МТК-процессорах так определяется телефон, когда невозможно найти основной загрузчик на микросхеме флеш.
Сразу видно аппарат серьезный, поэтому производитель заюзал даже 2 термопрокладки (тут вспоминаются недавние холивары на эту тему на пикабу)
Вариантов всего несколько при данной проблеме: слетел прелоадер (программно восстанавливается), отвал микросхемы флеш, отвал процессора, межслойный обрыв, и соответственно неисправна каждая из микросхем. Короче процессор никак не может достучаться до флешки и падает в аварийный порт.
Опять используем известное правило: от простого к сложному. В данном случае человек честно признался, что уронил.
Я немного удивился, сняв флешку, потому что миллион лет уже не видел такой сокет на флешке. Ну и если кто-то заглянул в предыдущий пост, то может сравнить – на том телефоне сокет отличается. Такое случается, когда производство в разных местах, в разное время, да и банально у говнобрендов заканчиваются деталюшки и они перенастраивают линию под то, что есть.
На фото последствия удара. Оторвались от платы неиспользуемые контактные площадки
Берется универсальный трафарет и толстым слоем паяльной пасты мажем все что надо, потом греем и получаем такие вот шары
Телефон после этого не завелся. Приступим дальше. Снимаем процессор
Очищаем от ненужного припоя пятаки
Теперь поближе посмотрим процессор. Для неопытного глаза там особо ничего и не увидеть, поэтому верьте уж на слово. Та часть, которая обведена – эта так называемые “серые” пятаки. После удара часть пайки под микросхемой нарушается, но т.к она совсем не оторвалась и в принципе достаточно сильно прижаты между собой оторванные части, то контакт еще какое-то время даже может сохраняться, но со временем эта прослойка окисляется. Это еще не самый печальный случай, иногда они имеют даже коричневый цвет.
Реболлим процессор, ставим. И получаем не включающийся и совсем никак не определяющийся телефон. Немного не повезло и проц отъехал – последствия удара, наверняка образовался внутри дефект, а под воздействием температуры при демонтаже это усугубилось.

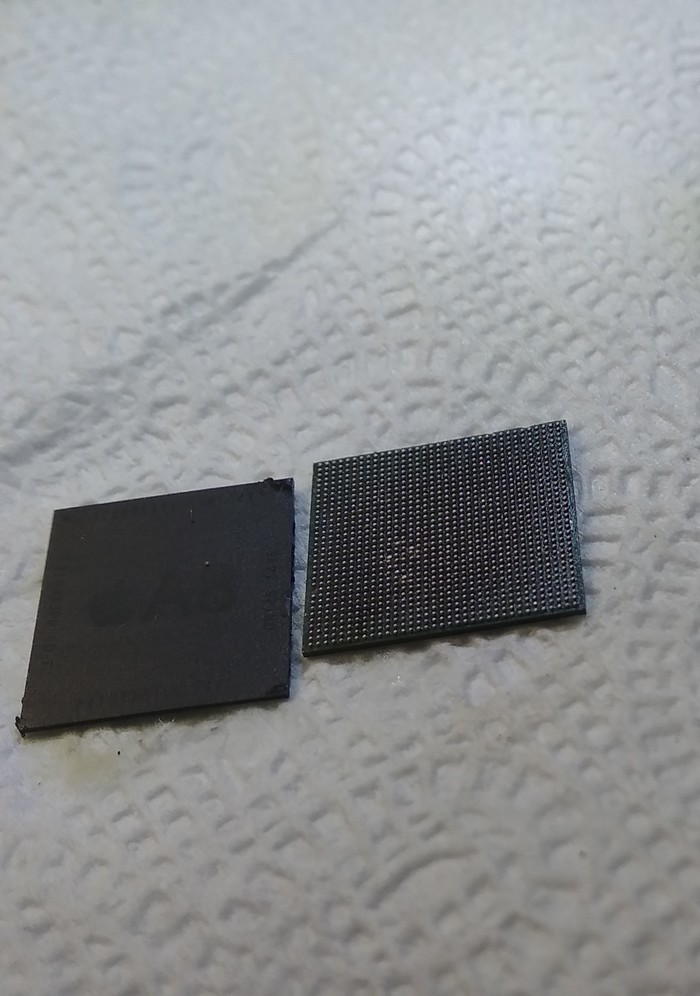

Благо подобное где-то еще валялось, привязок микросхем тут еще нет, поэтому без зазрения совести берем такой же проц
Звонит, работает, все как положено.
Поэтому замена процессора иногда все же делается в телефонах, хоть и не так часто, Другое дело, если эта не типовой аппарат, продиагностировать такую замену крайне проблематично.
