Пост будет очень простым, и первым для меня в данную ветку. Ремонтом техники занимаюсь очень давно. Принесли на ремонт samsung tab 7.0 с разбитым изнутри разъемом зарядки/синхронизации.

Разбираю аппарат. Отсщелкиваю заднюю крышку, откручиваю винты крепления платы и снимаю камеры. Отклеиваю металлическую пластину с обратной стороны платы над разъемом, предварительно прогрев феном на 100 градусах. На фото она в центре.

Внутри все чистенько и красиво, никто в аппарат не лазил. Люблю такие ремонты.

Обклеиваю место вокруг разъема каптоновым скотчем, что бы лишнее не греть за зря.

Мазюкаю контакты amtech 559 и на 330 градусах сдуваю разъем.

на фотографии разъем уже снят и рядышком лежат два разъема. Один поломанный, второй новенький. Отработанный 559-ый изопропиловым спиртом счищаю с платы. Снова наношу флюс и на плате свинцово содержащим припоем пролуживаю контакты разъема до появления бугорков припоя на контактных площадках и снова смываю 559-ый.

Лужу контакты на разъеме и купаю его в спирту. Пока он сохнет наношу 559-ый на плату, и на тех же 330 градусах устанавливаю на место. Фен на всех этапах операции выставлен на 1/3 потока.

Снова смываю 559-ый и под лупой проверяю что бы все контакты были хорошенечко пропаянны и собираю аппарат. К сожалению на этот моменте фото не сделал.

Как и фотографию конечного ремонта собранного планшета.

Проверяю на зарядке и на компьютере.

Зарядка идет, компьютер планшет видит.

Успех.

p.s. предвидя вопросы о том зачем так часто смываю и наношу флюс скажу, что этот флюс отлично работает когда он свежий, а после прогрева результат может быть не очень хорошим, так что предпочитаю лишний раз отмыть.

p.p.s. раньше работал в сервисном центре, но сейчас ремонтирую для друзей, знакомых и для себя в частном порядке.

p.p.p.s. паяльник cxg-936d, фен lukey 952d+ fan.

Пришел к нам сегодня клиент с галактикой 2 и говорит не заряжается по его словам сказал что отдавал в другую мастерскую там починили но работал не долго и заряжался за 15 минут потом перестал вообще заражаться.

Открыли телефон заметили странный провод в низу. Что это а ?

а это оказалось + припаяли но КЗ убрали образом снятия микрухи  управления зарядом причем провод просто дубовый ржали как слоны когда увидели такое

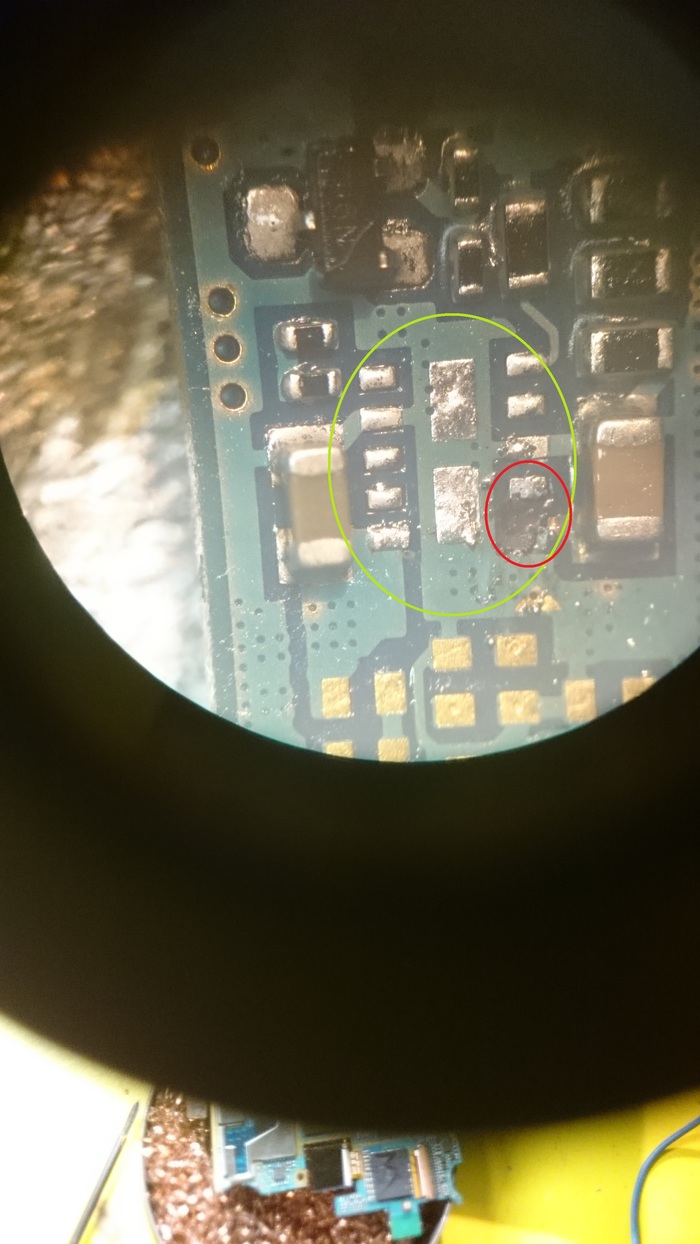

как оказалось еще один вывод быс сожжён

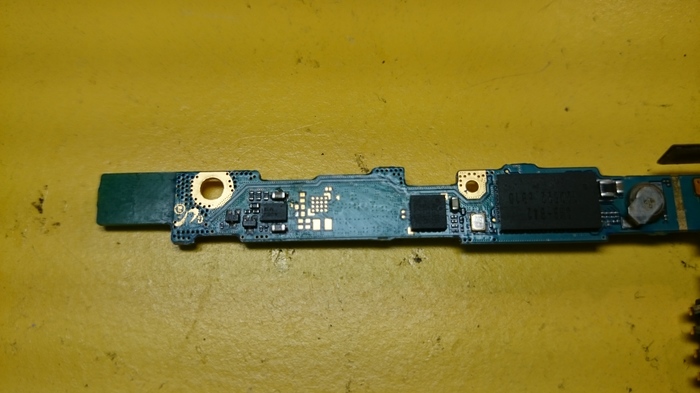

с коллегой нашли нужную микруху и впаяли на место

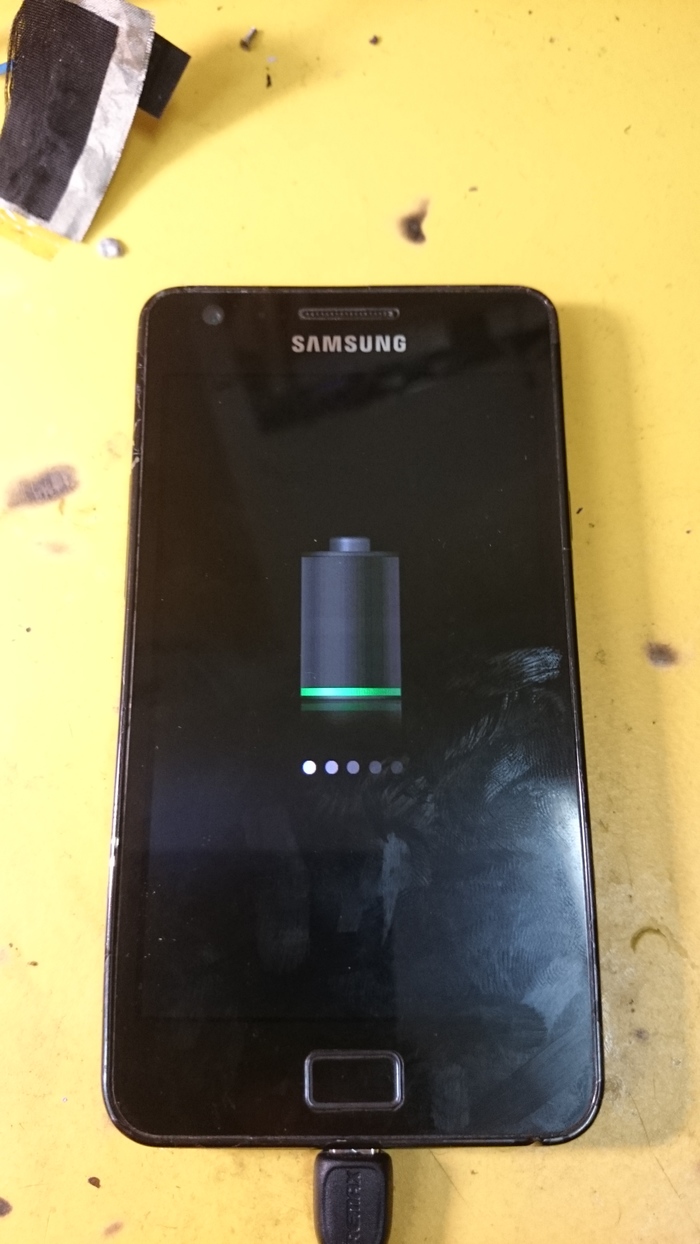

эврика агрегат начал заряжаться

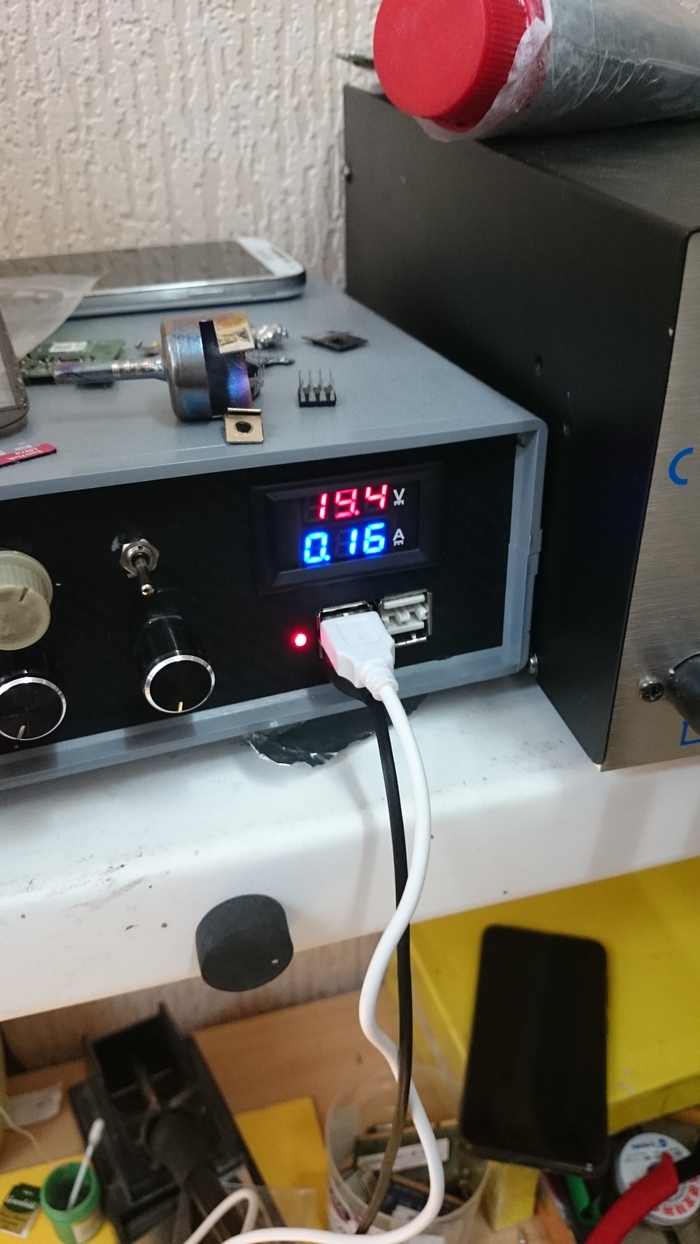

особо не обращайте внимания на псевдо ЛБП 0.16 х 4 = 640мА всё норм напруга там 5в как положено а не 19 ))

клиент пришел еще раз всё перепроверили в общем был доволен

Всем привет. Решил поделиться своим опытом по переклейке стекла дисплейного модуля на A3 2016.
Долго расписывать весь процесс не буду, так как будет много фоток.
Итак. Имеем аппарат с битым стеклом, подогреем аппарат на сепараторе и снимаем заднее стекло, а затем отделяем модуль от корыта.

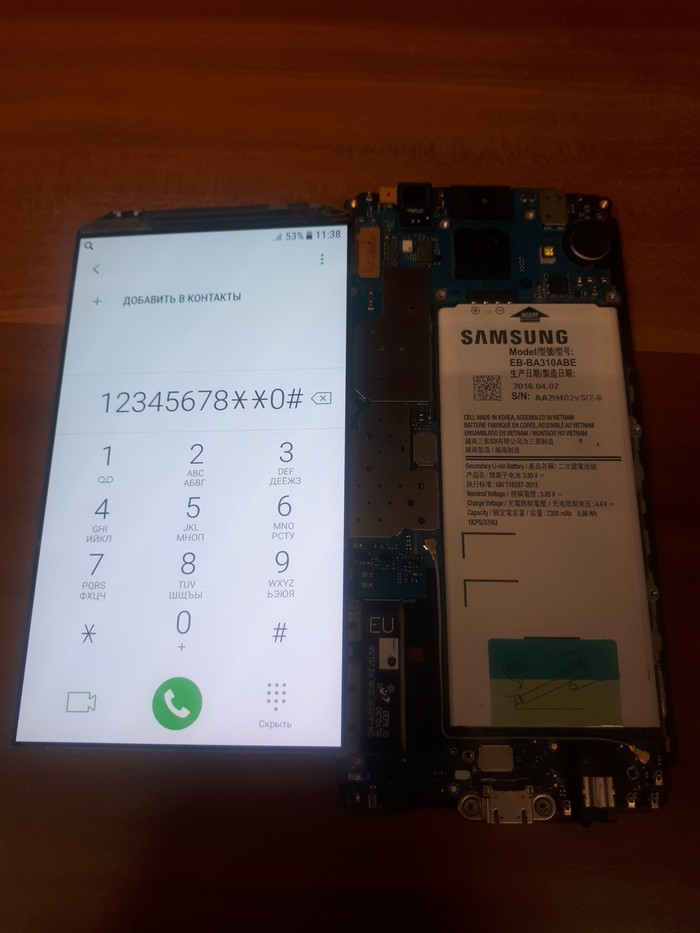

Включаем, проверяем, не повредился ли модуль при демонтаже.....

Всё работает, можно приступать к демантажу самого стекла. Делаем это на вакуумном сепараторе......

Отделив дисплей от стекла снова проверка...

Правда я немного пошмыгал дисплей тряпочкой со спиртом, чтобы удалить излишки клея...

Вычищаем дисплей от клея и вновь всё проверяем...

Чтож, пора наклеить ОКУ. Наносим её на новое стекло при помощи ламинатора...

Повторно вычищаем дисплей и используя корыто от телефона - рамку, совмещаем стекло с дисплеем.

После склейки имеем то - что имеем. Огромный воздушный пузырь попал в плен между стеклом и дисплеем. На мелкие пузыри не обращаем внимания, а вот этот мерзавец может испортить конечный результат. Чтож попробуем выгнать мерзавца в бочке...

Спустя какое то время смотрим что у нас получилось. Мелкие пузыри как и планировалось ушли, а вот верхний хорошо подсдулся но продалжал маячить как хуй на лбу - на самом видном месте.

Засовывал новый модуль в бочку ещё раза 3, нагнетая при этом до 11 атмосфер, пузырь стал размером с булавочную головку, но не ушёл. Делать нечего, пришлось снова класть модуль на сепаратор, снова разделять струной, вычищать от ОКИ дисплей и стекло, а затем снова склеивать.

Получилось практически идеально, за исключением одной незначительной пылинки попавшей между слоями, но это не критично. Она меньше пикселя. Крайние фотки делал наскоряк, поэтому за качество не пинайте.

По окончании работы проверяем всё ещё разок, и откладываем наш новый модуль немного отдохнуть, понаблюдать не повысыпают ли мелкие пузырики. Завтра буду окончательно собирать аппарат.
