Привет моим двум подписчикам! 😁

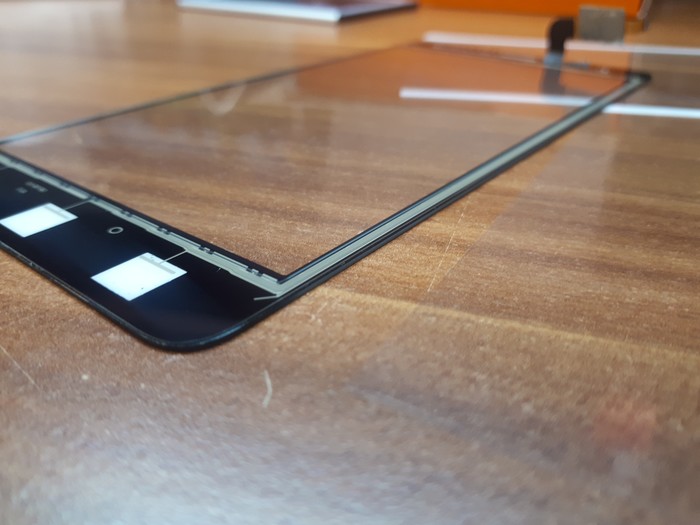

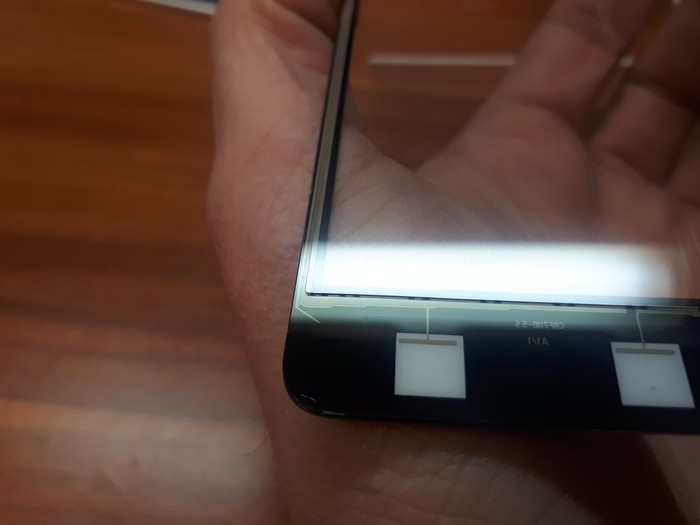

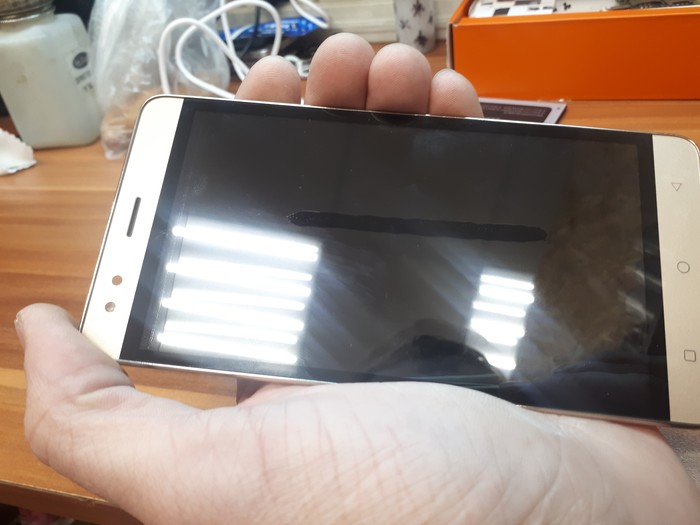

Сегодня хочу поделиться полезным опытом. На ремонт попала небольшая партия micromax Q397 с одной единственной неисправностью - не рабочий или частично не рабочий тачскрин. При отсутствии внешних повреждений и осмотра внутренностей некоторых аппаратов, попадание влаги было так же исключено. Более детальный осмотр выявил следующее - тачскрин слишком близко расположен по отношению к дисплею, из за чего происходят ложные срабатывания сенсора при незначительном нажатии на сам тач. Проклейка дополнительным слоем скотча проблему не решила, лиш ослабила симптомы. Собственно фото теста

Тест тача через инженерку дал ужасную картину

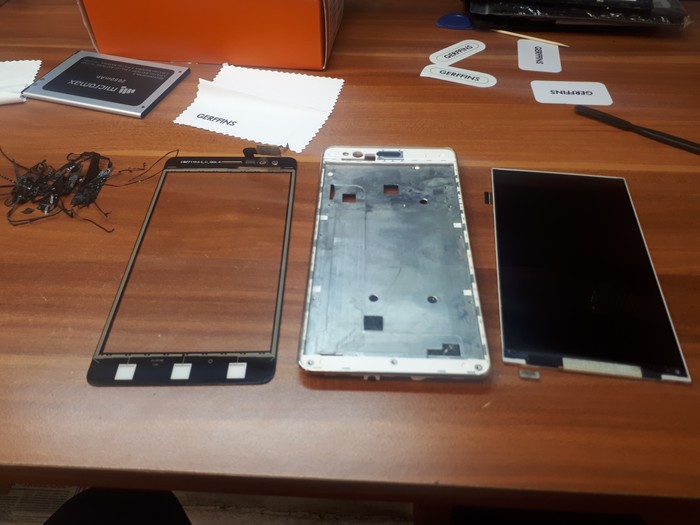

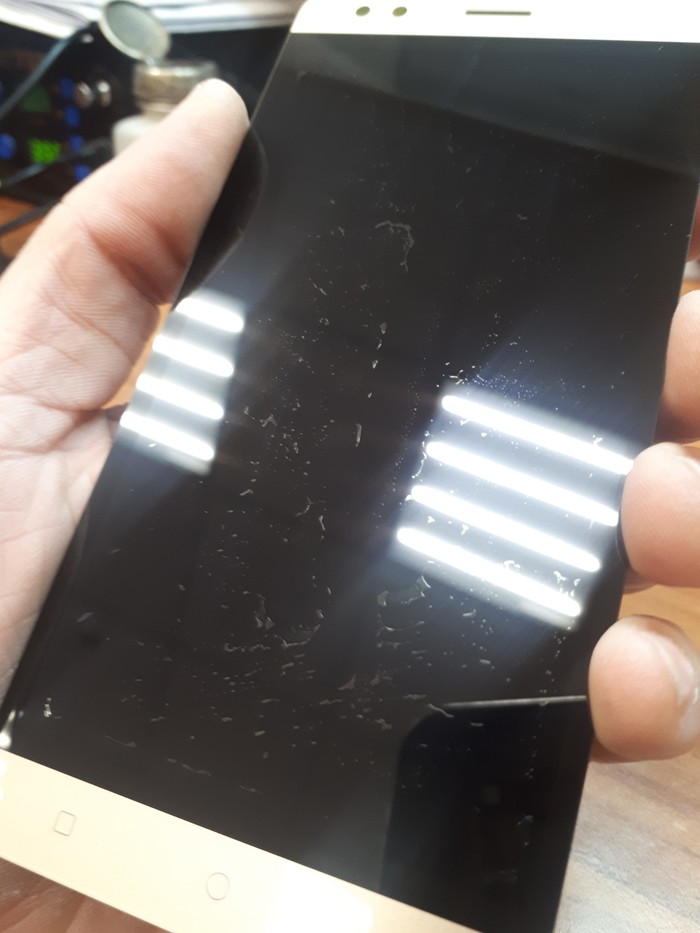

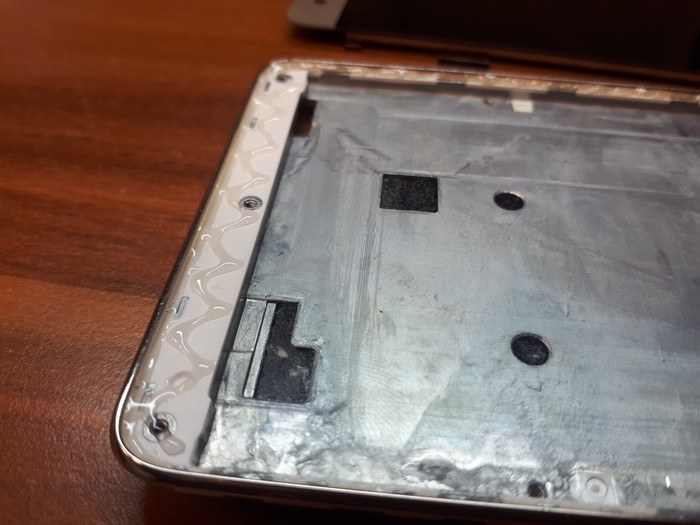

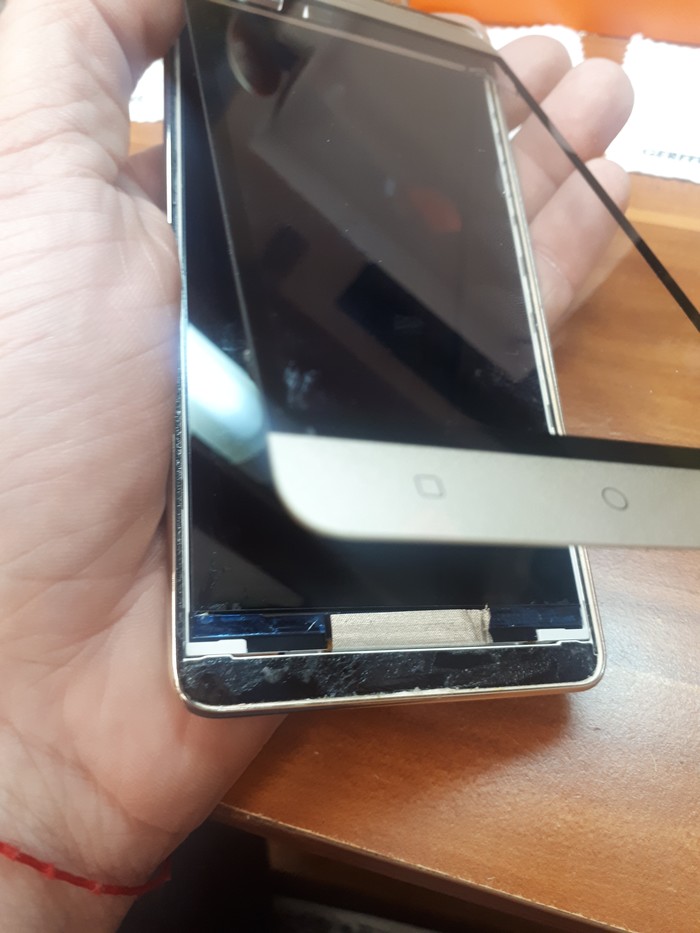

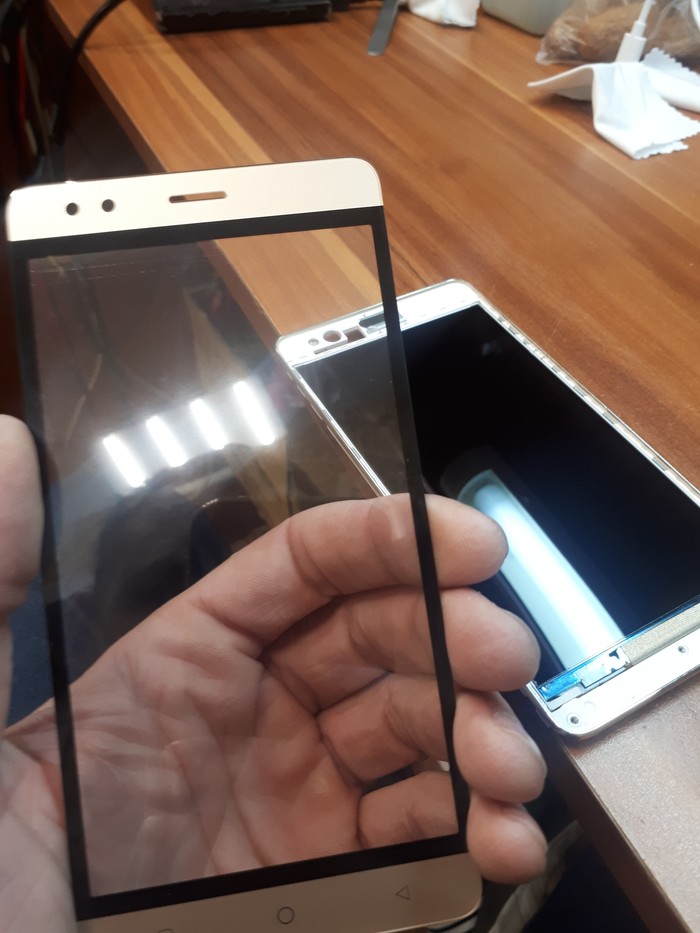

Решить проблему попробуем путём разделения дисплея и сенсора оса плёнкой. Снимаем и вычищаем всё до блеска

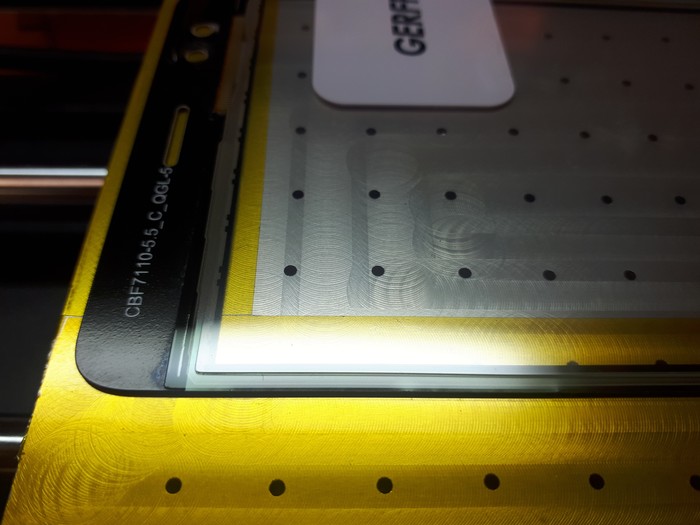

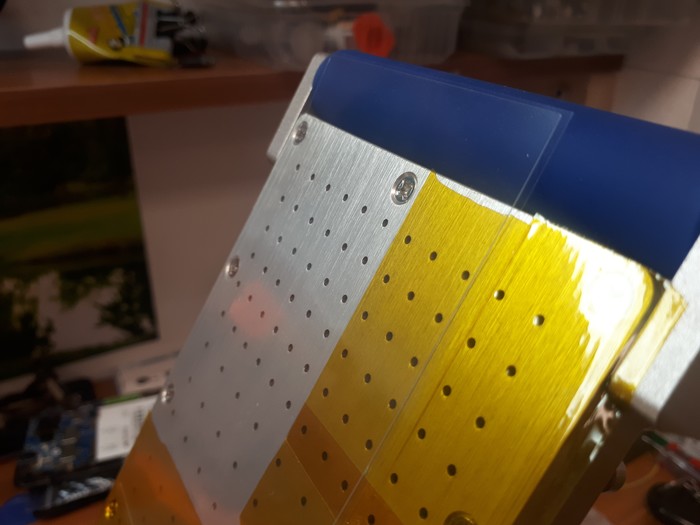

Наносим оса клей ламинатором

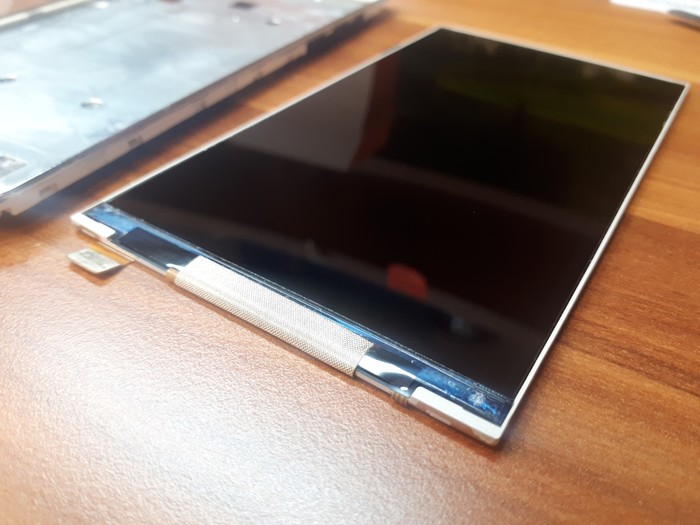

Ещё раз обезжириваем дисплей и вставляем в рамку, снимаем защитный слой с оса плёнки и прикладываем в рамку

Теперь максимально быстро выгоняем пальцами воздух, оккуратно сдавлиаая с двух сторон наш новоиспечённый модуль

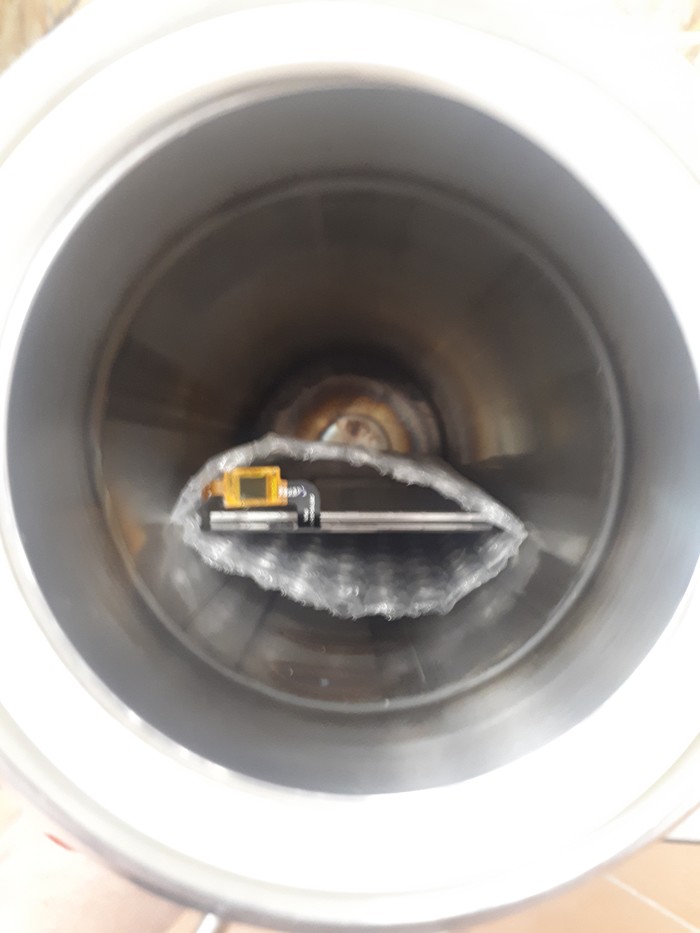

Небольшое количество мелких пузырей неизбежно останется, впринципе они сами выйдут с течением времени, но нам нужно сейчас и наверняка, поэтому кладём модуль в бочку

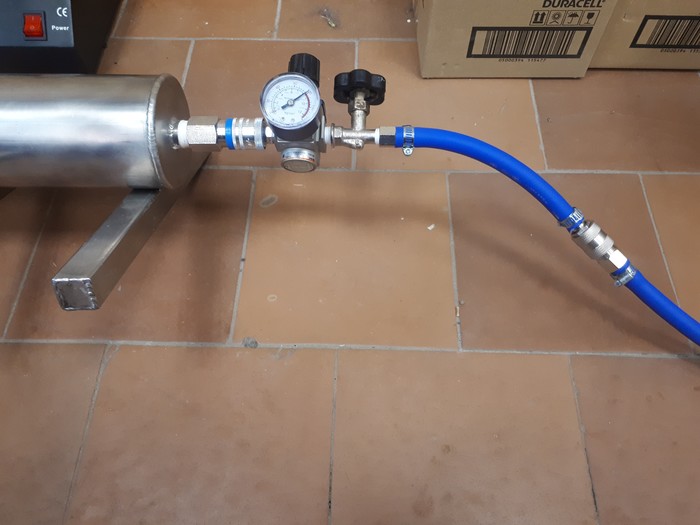

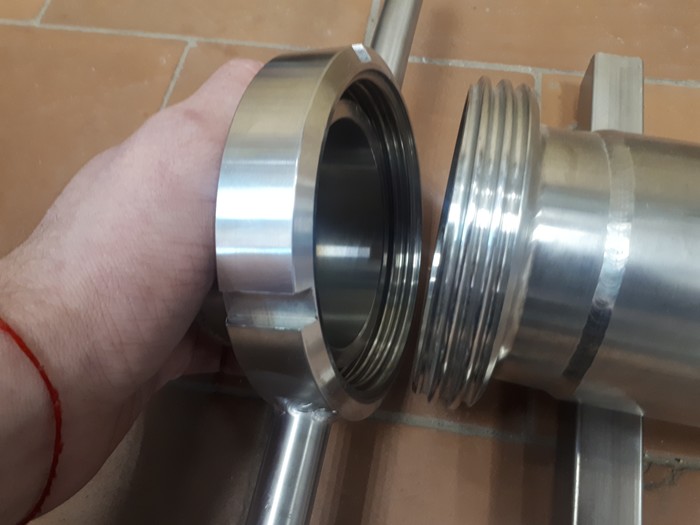

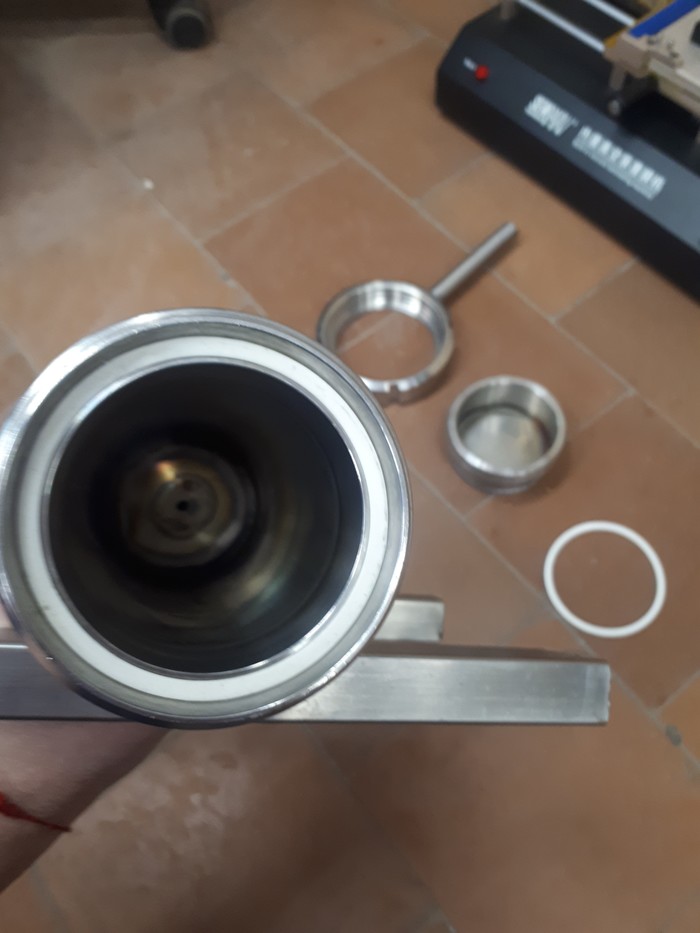

Кто то просил побольше информации о бочке - пару фоток добавлю

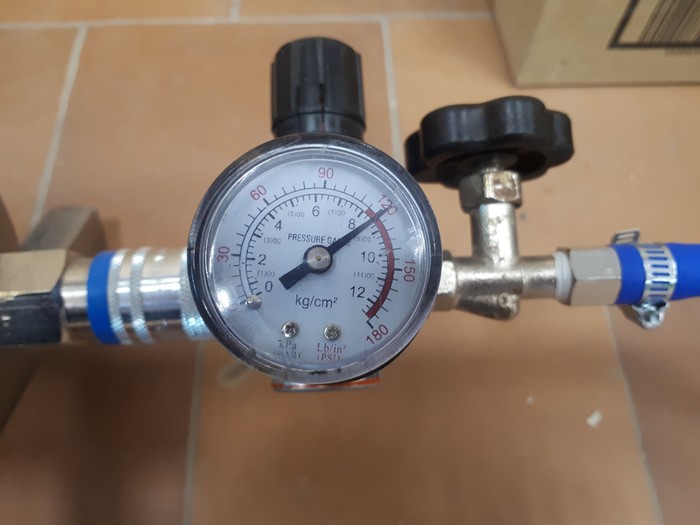

8-10атм будет вполне достаточно. Перекрываем кран, отцепляем быстросьём, ждём 5-10 минут.

Вытаскиваем, смотрим. Отлично! Теперь можно и в рамку вклеить, клею на герметик B7000

Кое где клей повылазет из щелей, но после получаса склейки излишки легко убираются тряпочкой со спиртом. Собираем, тестим.

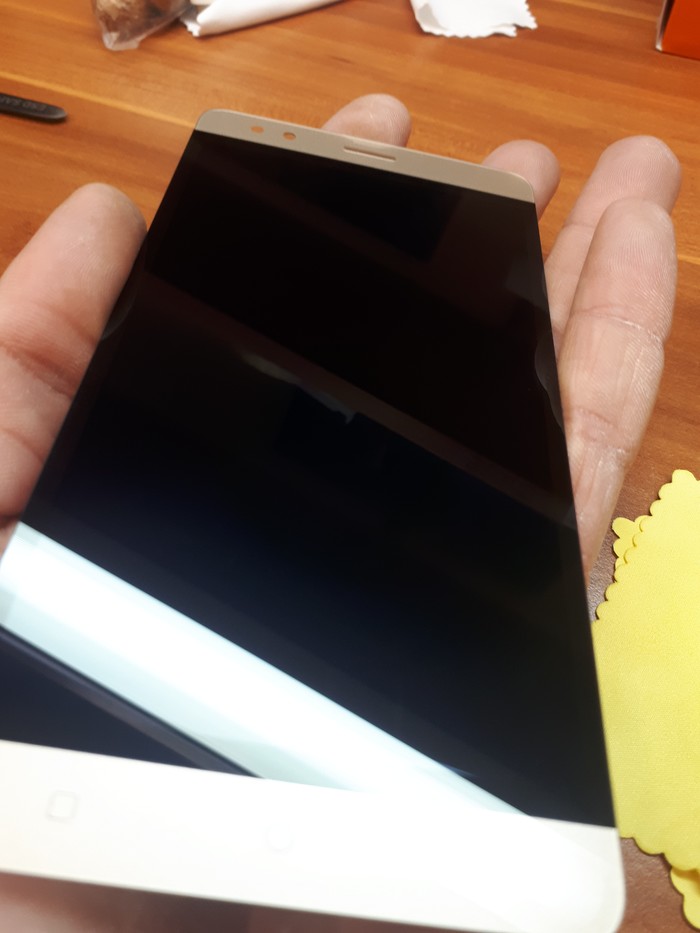

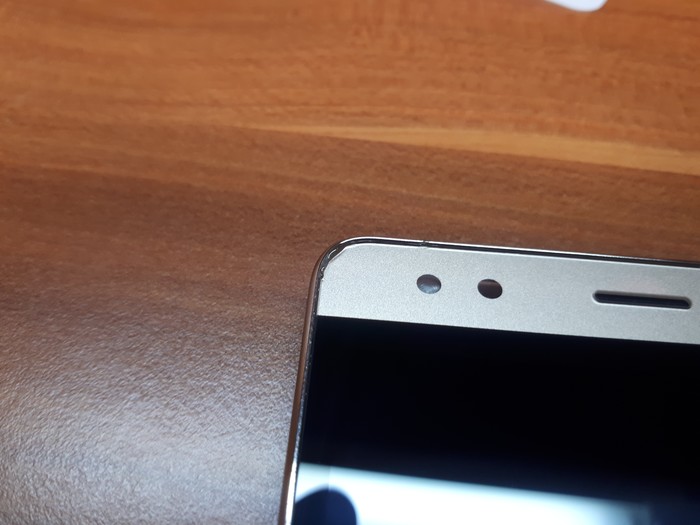

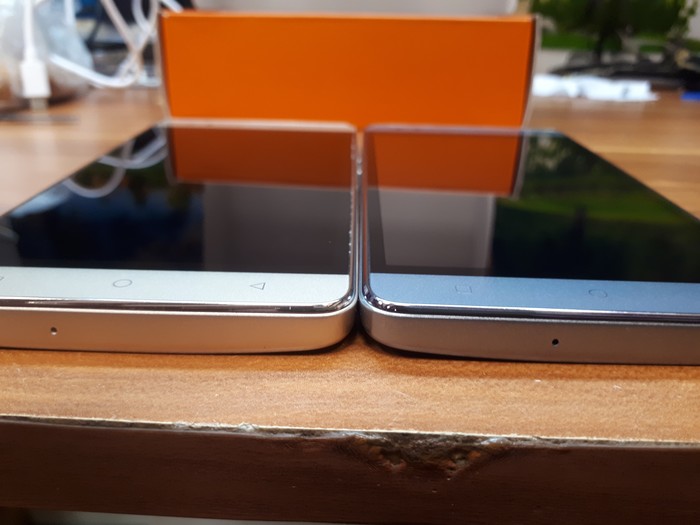

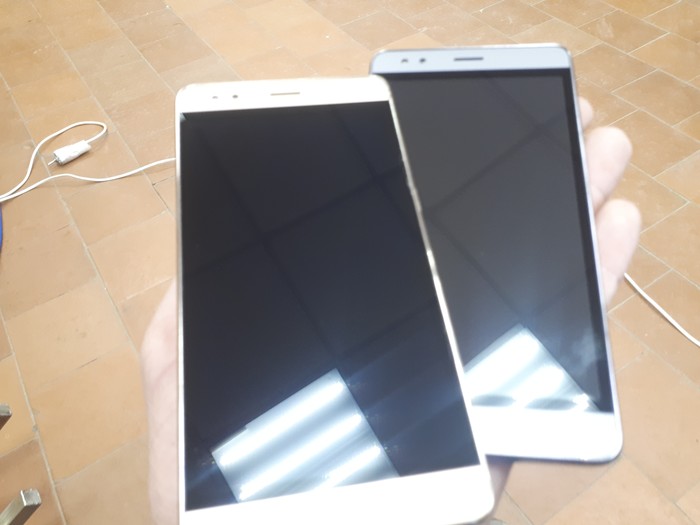

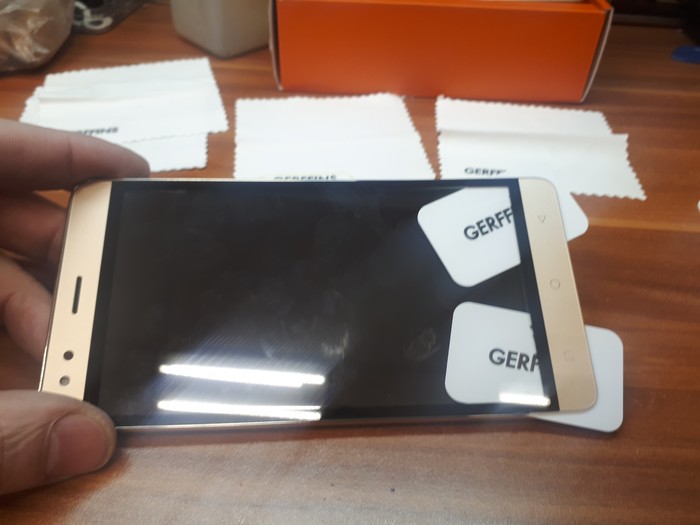

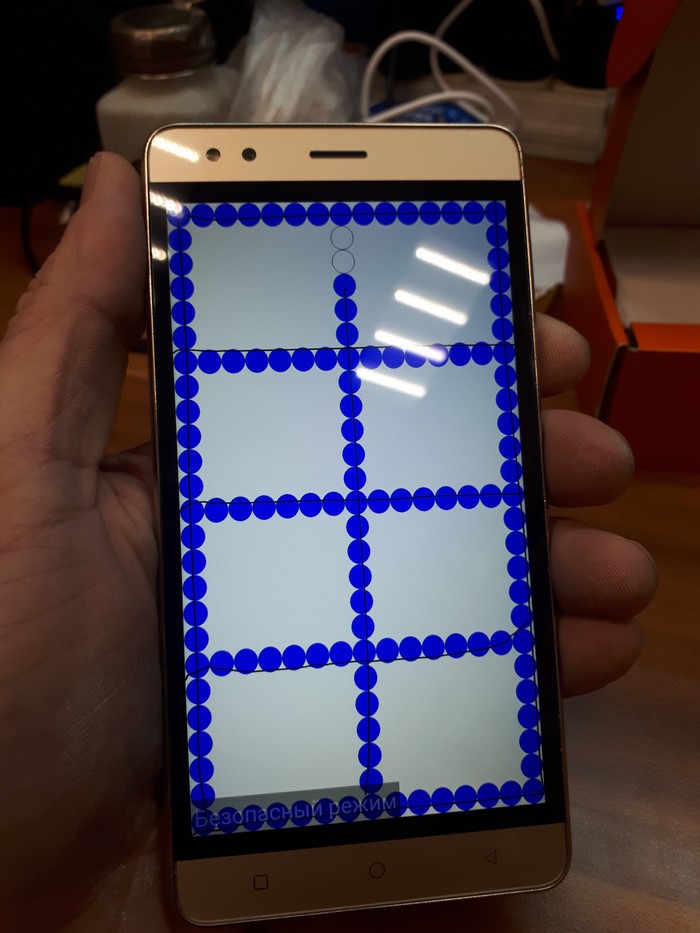

Специально не завершил тест, чтоб успеть зафоткать. Ну и для сравнения положил второй аппарат, ещё не склееный окой, на фото разница видна, но не так сильно как видит глаз! Склееный модуль темнее, не бликует на солнце, не продавливается до маслянистых пятен, так как попросту склеен намертво! Ну и последнее - под экран теперь никогда в жизни не попадёт пыль! В моём случае 95% аппаратов этой модели излечились от недуга! Тач заработал правильно.
Всем удачных ремонтов!

Этот пост не про то, как я отремонтировал iPhone. Конечно я его сделал, но сейчас про другое....
Пришел аппарат с типичной болезнью "нет сети, нет прошивки модема". Обычно это решается замерами питания и перепайкой модема, с восстановлением двух пятаков.
Открыв аппарат, мне стало дурно...

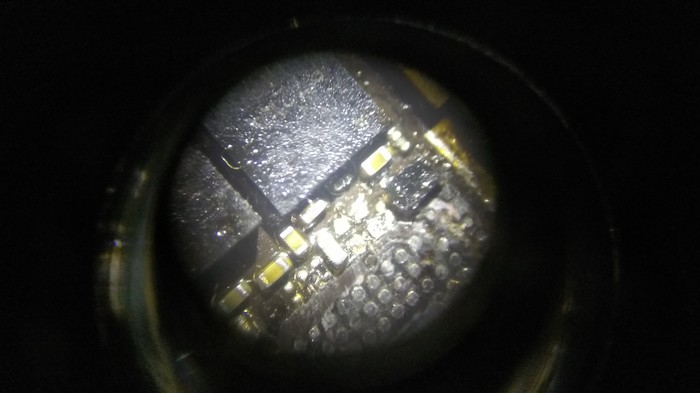

Модем был выпаян, обклеен скотчем и на него же приклеен к плате.
В идеале должно выглядеть вот так

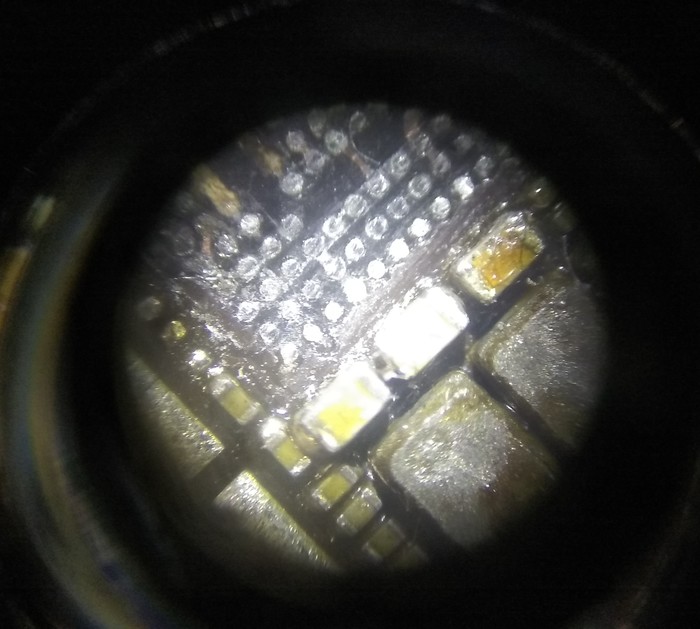

Проблема была ещё и в том, что его выпаивали хрен знает чем...куча залипов , куча обрывов , обвязка отсутствует с корнем

30 минутная работа превратилась в геморой.
Хочу передать вот этим "мастерам" из моего города и спросить: откуда у вас руки растут???

Готов ответить на ваши вопросы)

Клиент притащил телевизор с жалобой на пятно на экране и запахом горелого. Самое интересное что несколько дней телевизор использовали в таком состоянии "олимпиада же"
Для тех кто не понял что это, это светодиоды, которые подсвечивают матрицу в ЖК телевизорах. По простому подсветка.
Телевизор мы вылечили, но воняло пару дней в сервисе это точно....

Сегодня попал в ремонт аппарат после другого сервиса. Поменяли дисплей ,но изображения как небыло так и нет. Так как я не любитель менять дисплеи и тачи, а предпочитаю что-то геморойней, то я взялся за этот аппарат.

Изначально изображения небыло, разобрав, увидел процессор под компаундом. Где есть компаунд-есть проблемы. Охладив проц до -45 увидел частично изображение. Вот и виновник. Проц ушёл в отвал. Будем катать

Устанавливаем плату на преднагреватель и нагреваем до 110 градусов, закрыв предварительно микросхему памяти и озу

Сдергиваем проц, чистим плату и сам чип от компаунда и старого припоя.

И тут появилась проблема, процессор MTK а шаг между шарами не стандартный. Ни один из моих трафаретов (их не один килограмм) не подошёл 😒
в магазин идти лень, будем раскидывать шары в ручную. 0.35 мм

Готовый проц к установке

Дальше не фотографировал, т.к. минут 30 раскладывал шары и хотел быстрее закончить с аппаратом. Результат

Вот как-то так. Многие сервисы такое делают, но не с такой любовью как я 😂
задавайте вопросы, с удовольствием отвечу.
или на почту alexisdlexzzz@gmail.com

Вот такую плату мы нашли в телевизоре, который попал к нам с другого сервиса 😬😵

Принесли в сервис новый айфон, который включается через раз. Купил за копейки думая что халява, перекатаю нанд и будет у меня яблофон.
Но случилось то, что случилось. Проблема была не памяти а в отвале проца. Точнее оперативка отвалилась от процессора (кидаем камни в того, кто придумал бутерброд из процессора и памяти)
До выхода iOS 11, при проблемах с процессором, все мастера перекидывали память и модем на заблокированную плату. Сейчас нужен ещё и родной процессор 😬😓
Прийдется катать проц! Поехали...

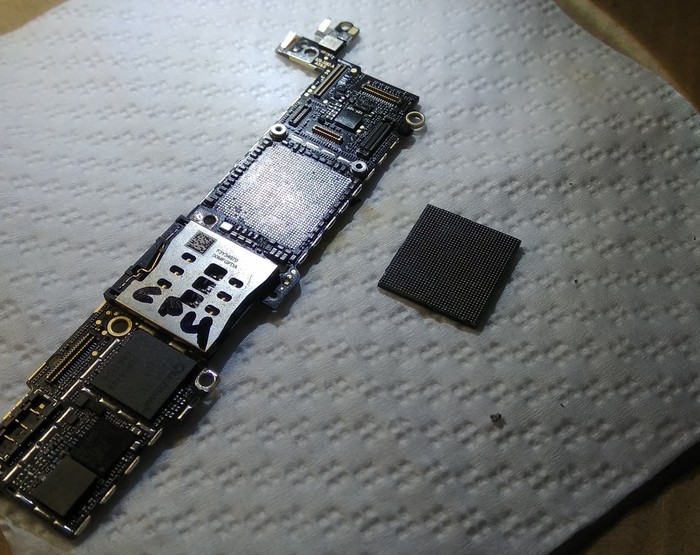

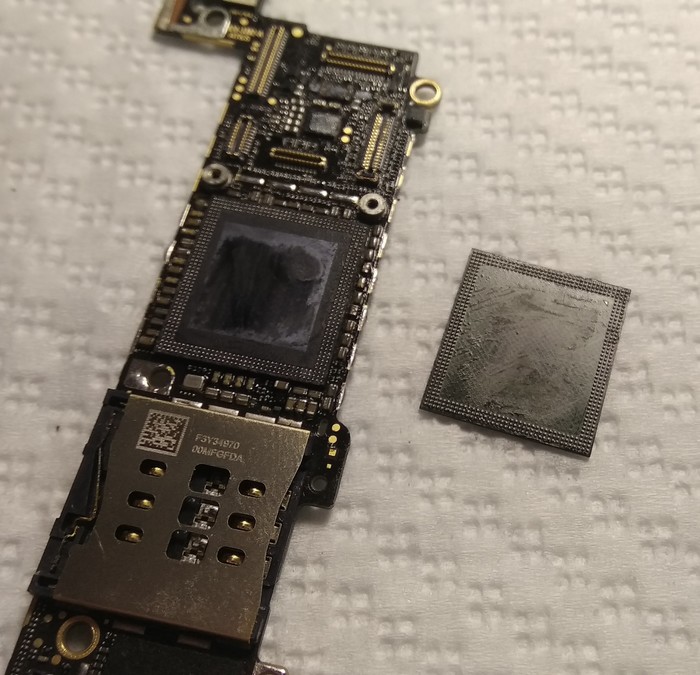

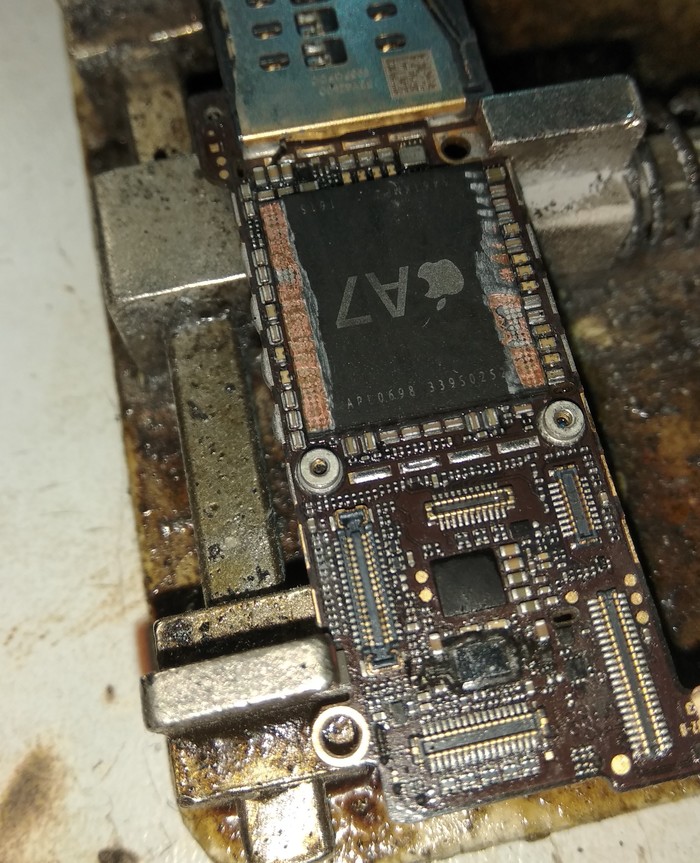

Готовим плату и снимаем оперативную память и процессор

Очищаем плату от компаунда , очищаем процессор с двух сторон (сверху будет устанавливаться новая оперативка)
......
Честно говоря я не сразу понял что проблема в связи CPU-RAM и не разделил процессор и память. После установки на свинцовый припой, отпаять оперативную память не реально, по этому я решил её спилить и установить другую 😋

Память спилил, осталось установить новую

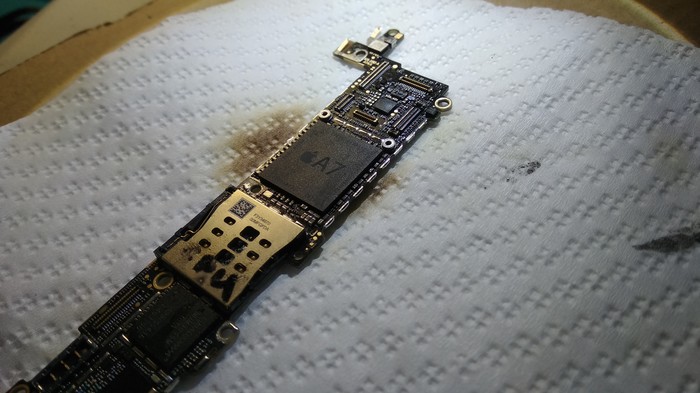

Моем плату, проверяем основные цепи на короткое и запускаем аппарат!

Сильно камнями не кидать, первый проц перекатывал ещё летом на Айфоне (для меня это самый сложный в пайке аппарат). Телефон живёт до сих пор.

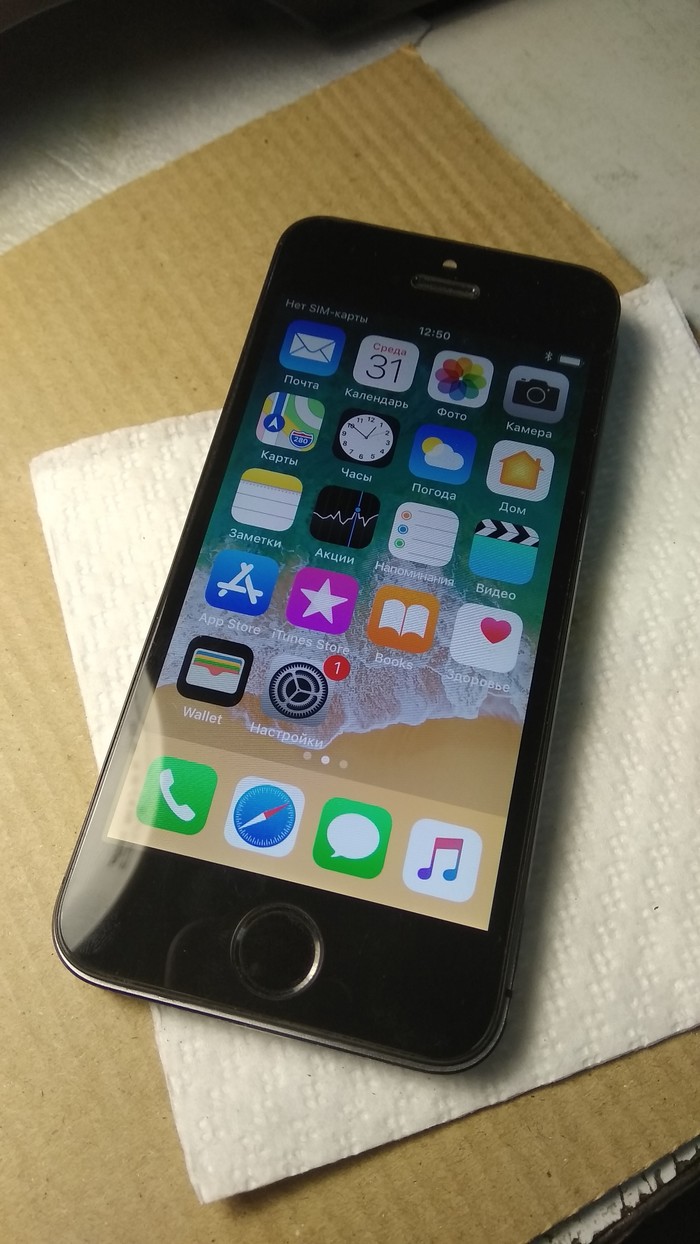

этот 5s ещё на прогоне.
Будут вопросы- пишите) г.Омск 😉📱
