Частенько меняю разъемчики. Бывает всякое, особо веселое после "мастеров", но когда далекие от пайки юзеры приносят уковырянный девайс, это всегда интересно.
Такое
Крупнее если не видно где проблема
Такое
Такое
Такое
Или такое
Но что надо сделать, чтобы разъем выглядел так, при чем принесла тетенька, которая явно ничего не паяла и даже понятия не имеет как оно там выглядит.
Всем привет!
Принесли мне вот такой, золотистый аппаратик. Модель не помню уже, да и не важно это.
Проблема была такова.
В один прекрасный момент, аппарат повис и учкудук...
Если долго держать клавишу питания, то аппарат включается и работает. Как только выключается экран, то он, через некоторое время, зависает...
Тыканьем пальца, было выявлено, что аппарат можно "отвиснуть" через многократное тыканье кнопки домой.
Относили его в СЦ на диагностику, 1200 отдали за нее. Там приговорили к замене материнку и озвучили ремонт в 9500...
Вот такой аппаратик.
Вроде работает.
Ставишь на блокировку и через сек 15 аппарат зависает.
Помогает запустить его, если много раз по нажимать на кнопку домой. Запускается камера, т.к. она стоит на "быстром вызове".
Через камеру можем выйти на рабочий стол.
Вот еще что...
Когда симку из аппарата вынимал, видел, что карта памяти вставлена в него.
Лазал в аппарате и заметил, что карты-то нет...
Вынимаем карту памяти, а он херак и работает как надо.
За.бись девки пляшут и потрошка цветут.
Выяснилось, что сдохла карта памяти, но видать не окончательно окривела, аппарат ее пытается прочитать и при этом виснет, почти наглухо.
Вот и видяшку запилякал, о том, как эта беда выглядит.
Вот вам блRть и ремонт за 9500.
Выбрасываем карту памяти и все норм стало.
Аппарат работает, как ни в чем не бывало.
Все работает, все шуршит и теперь не виснет.
Принесли видеокарту Gigabyte gtx 1070 c проблемой: греется,не крутятся кулера.
При осмотре выявилось,что отвалились кулера
отвалились полностью
Такие кулера можно найти,даже на том самом Али, но особо не было времени ждать доставки да и хотелось сделать по бюджетнее. Было принято решение ставить 2 обычных кулера, с управлением,чтобы оборотики так же регулировались. Хотелось,что бы после сборки все выглядело не совсем уж страшно (хоть видеокарта и спрятана в системном блоке,но все же). Подобрал наиболее симпатичные и не сильно дорогие кулера. Брал такие,не реклама
Также большим плюсом послужило наличие Y-кабеля. Что привело к меньшему колхозу,и заменой только одного разъёма, разъёма подключения к самой видеокарте.
Вышло как то так
Так же решил приколхозить и подсветочку, стоявшую на прежнем "обвесе"
Ну и вобщем конечный результат
Вроде получилось не совсем убого, да и выполняет свое прямое назначение.
Всем спасибо за внимание,не судите строго.
За ранее извиняюсь,за допущенные ошибки и испорченную психику перфекционистов.
Решил похвастаться.
Характеристики:
Psion 5 (Psion Series 5) — карманный (портативный) компьютер (КПК), выпущенный компанией Psion.
Компьютер был выпущен в двух вариантах:
Series 5 (выпущен в 1997)
Series 5mx (выпущен в 1999), отличающийся более совершенным процессором, улучшенным экраном и обновлённым программным обеспечением.
Устройство основано на 32-битном процессоре ARM710T с 36 МГц и c 16, 24 или 32 МБ оперативной памяти.
Устройство питается от двух пальчиковых батарей типа AA, время работы от одного комплекта — до 35 часов (5mx — до 25 часов). Возможно питание от сетевого адаптера (6 В, 1 A) или от аккумуляторов размера AA. Поскольку устройство не имеет энергонезависимой памяти, сохранение данных во время смены батарей обеспечивает заменяемая батарея CR 2032.
Устройство оборудовано сенсорным LCD-дисплеем с разрешением 640×240 (half-VGA). Экран монохромный, отображающий 16 градаций серого. Физический размер — 133 × 50 мм. Имеется подсветка.
Компьютер работает под управлением 32-битной операционной системы EPOC32 (позднее известная как Symbian OS)
На компьютерах семейства Series 5/5mx также возможно установить операционную систему GNU/Linux.
Среди всей многообразной аудитории Pikabu точно есть мои коллеги по одному из увлечений - музицирование на железе, в среде коих известен такой крутецкий, "художественный" эффектор как KORG KAOSS PAD 3.
Вот такой:
Прекрасный прибор вообще не имеющий аналогов в своём классе. Два эффекта на программу, сенсорный экран на управление и (важный для меня момент) полностью MIDI-рованый, что позволяет отнести его к т.н. художественным приборам.
Однако в такой бочке мёда не обошлось без ложки дёгтя, из-за которого это устройство не приживается в не-диджейских сетапах и студиях.
И в данном случае этой ложкой выступил шум.
Шум. Противный свистяще-скрипящий шум.
В какой-то момент меня он достал и было решено заняться его устранением.
Поиски в интернете выдавали только расстройства пользователей по этому же поводу и заметки о том, что шумит иллюминация прибора - все светодиоды (панель, кнопки и пр.). Это я также установил опытным путём.
И никаких решений или хотя бы предложений. Поэтому решено было по наличию свободного времени решить этот вопрос своими силами.
Вооружившись энтузиазмом, сервис-мануалом к прибору и некоторым инструментом приступил к работе.
В блоке питания прибора установлен стабилизатор на 3.3 вольта. От него питается вообще всё, что потребляет это напряжение: DSP, подсветка, память и пр. Никакой развязки вообще. От этого и решил плясать.
Логичным решением выглядело разделение питания светодиодов (как источника шума) и всей остальной части схемы.
Для этого нам нужно собрать отдельный стабилизатор напряжения на 3.3. вольта.
Не особо заморачиваясь с поиском я дёрнул таковой с материнской платы какого-то ноута (их в любом компе хватает на самом деле).
Попался мне стаб G920A4. Мелкая трёхногая деталька. В даташите на неё смотрим распиновку и типовую схему включения.
С той-же платы от ноута (или ещё откуда, магазин - не исключение) дёргаем два конденсатора указанных номиналов (1 мкф и 10 мкф). Это не обязательно на самом деле, т.к. во врезке они и так будут, но делать так делать.
Примерно прикинув как и что удобнее располагать, делаем плату. Ввиду чрезвычайной простоты конструкции, я не стал заморачиваться травлением и плату просто наколхозил ножиком на кусочке фольгированного стеклотекстолита за пять минут. Разумеется, можно было вообще навесным монтажом обойтись и залить всё термоклеем. Но захотелось некого фэншуя, так что в итоге имеем вот такой набор компонентов:
Далее впаиваем все элементы на свои места. Получаем примерно такой вид (зубочистка для масштаба):
Всё, сам стабилизатор готов. Осталось определиться с местом его установки и вкорячить его в схему.
На мой взгляд оптимальным было разместить его поближе к нагрузке. Место подходящее нашлось у разъёма подключения межплатного шлейфа на основной плате. Вот здесь:
К тому же рядом очень удобно расположены участки печтного монтажа необходимые нам для подключения стабилизатора.
Их нам нужно аккуратно зачистить от лака.
Красным отмечена точка подключения нагрузки (выхода стабилизатора). Синим - минус (GND).
Прежде чем устанавливать нашу конструкцию в корпус, необходимо отключить питание светодиодов от штатного стабилизатора.
Проще всего это сделать перерезав дорожку с нижней стороны основной печатной платы (mainboard). Переворачиваем и режем. Вот здесь:
Затем ворочаем плату обратно и на месте установки наклеиваем кусочек двухстороннего скотча размером чуть больше платы стабилизатора.
На этот скотч аккуратно приклеиваем нашу конструкцию и подпаиваем провода согласно схемы (в моём случае это выглядит вот так):
Слева серебристый провод - GND, белый - подвод напряжения (его мы потянем с другого конца платы) и оранжевый - выход - нагрузка (иллюминация).
Далее выбираем место подключения входа стабилизатора. Учитывая что рабочий диапазон напряжений у него с лихвой перекрывает 12 вольт питания прибора, подключимся на максимально удалении от всех основных систем и максимально близко ко входу питания прибора.
Судя по схеме оптимальным вариантом будет вот это место:
Жёлтым, кстати, отмечена перерезанная дорога. Также виден протянутый по краю платы и зафиксированный точками термоклея белый провод подвода питания к стабилизатору.
Также отмечу, что в рамках борьбы с шумом был заменён конденсатор в блоке питания прибора.
Вот он, уложен на плату:
Ранее здесь стоял конденсатор на 330 мкФ. Был заменён на 1000. Объективно оценить такую замену затрудняюсь, но вроде где-то чуть поменьше стало щёлкать. Назад перекидывать уже не стал.
* * *
Вот собственно и всё. Эффект от данного мода меня откровенно порадовал. Напрочь исчез так бесивший меня шум от иллюминации, который никаким гейтом не вырежешь и который в итоговых сэмплах аж глаз дёргал. Теперь этот прибор меня устраивает более чем.
Остался только шум на микрофонном входе. Он очень чувствительный и из-за откровенно идиотской реализации с разнесением плат на шлейфах и неэкранированных проводах шума в нём порядком. Однако при включённом микрофоне он практически пропадает и его можно не трогать.
К тому же лично я микрофон к прибору не подключаю. Так что заниматься им пока не намерен.
Разумеется это моя реализация. Возможно кто-то придумает что-то другое. Но я более простого и надёжного решения пока не придумал.
Что касается себестоимости - все элементы обойдутся максимум доллара в два. Я их вообще дёрнул из барахла в шкафу. Также могут быть использованы другие детали. Разновидностей стабилизаторов\конденсаторов много, я использовал те что были под рукой.
Пользуйтесь в удовольствие.
* * *
Ранее этот материал был размещён мною на одном тематическом форуме и в какой-то группе в ВК. Всё с целью поправить отношение к загубленной идее инженеГров компании KORG.
Потому как в среде звукачей\продюсеров\музыкантов часто доводилось слышать "Отличный прибор, но вот говёный звук из-за шума....". Теперь этой напасти можно не опасаться.
Видел такое на Dexp. Не ожидал что асус тоже делает такое эффективное охлаждение.
Всем привет!
Прислал, дорогой наш пикабушник, из Башкортостана планшетоноутбук. Рассказал, что не видит док станцию. Приходится искать положение, чтоб буковки начались печатать.

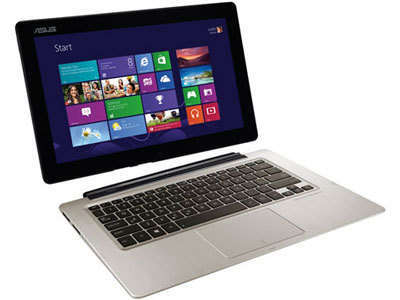

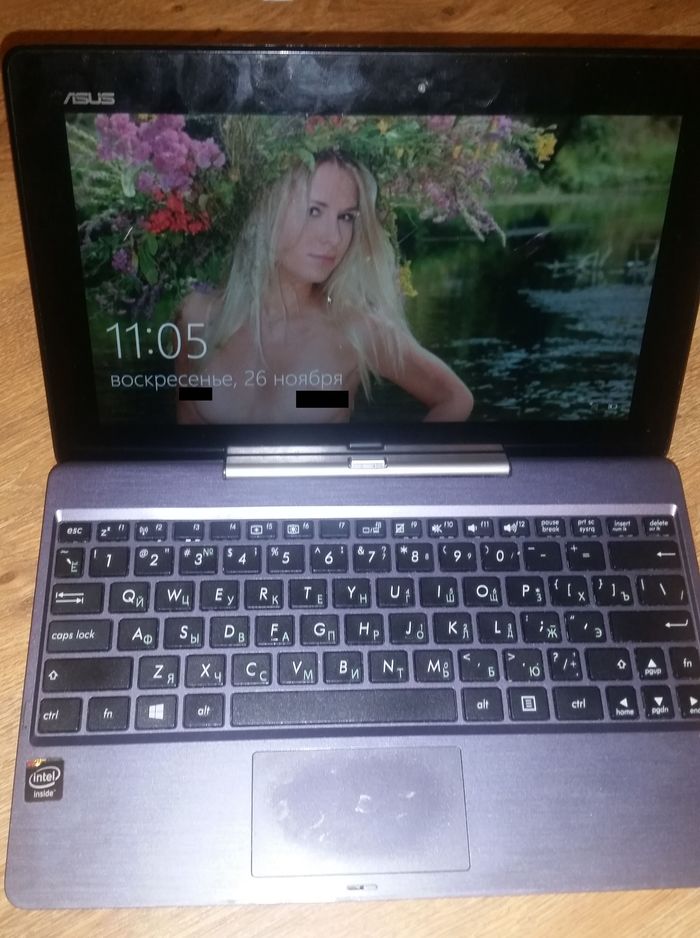

Аппарат примерно такой, модель не смотрел.
РаспотрАшим клавиатуру.

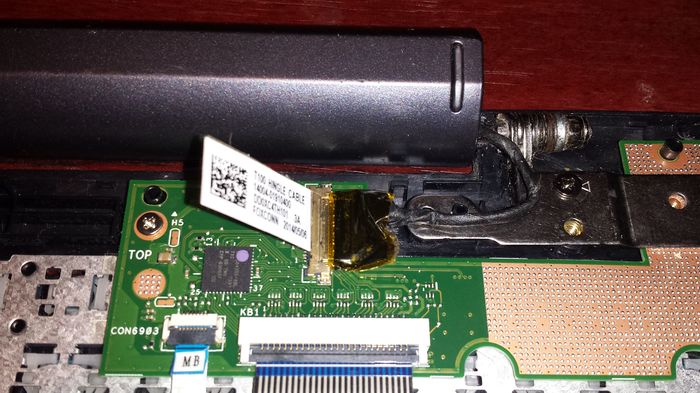

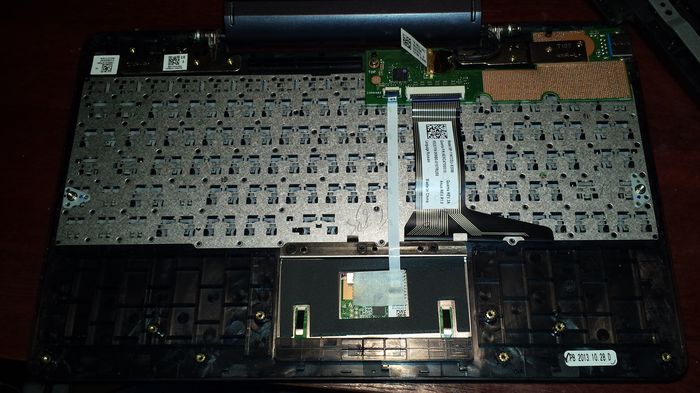

Вот её потрАшка.
Чаще всего, перетирается кабель между потрАшками, в том месте, где происходит изгиб кабеля.

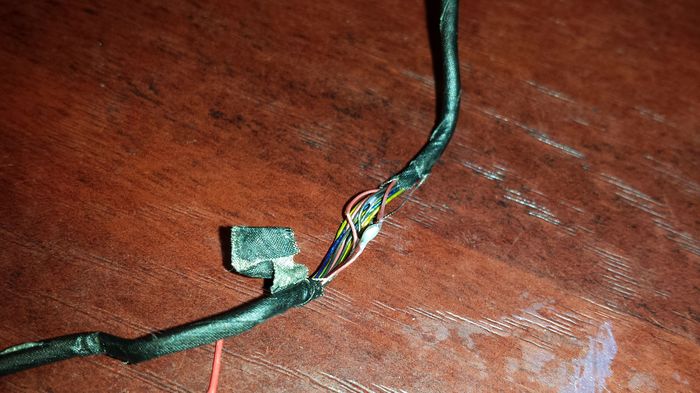

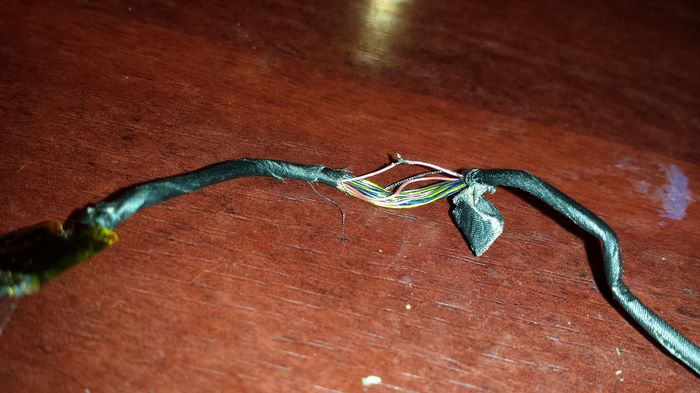

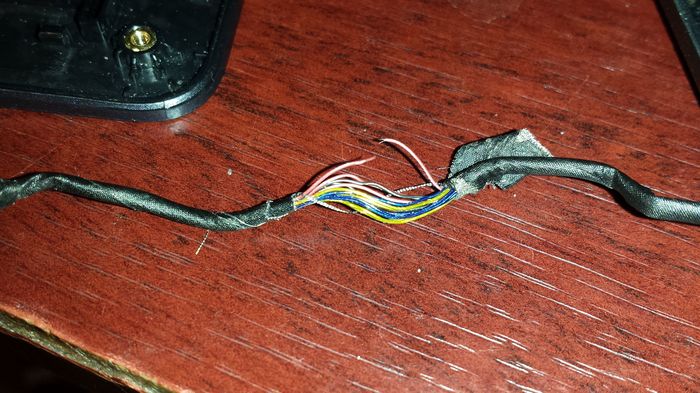

РаспотрАшим кабель и мы сразу увидим один или несколько оборвавшихся проводочков.
Скрутим обломившейся проводочек.
Проверим на коленке, запахало ли.
Можно капнуть "бабского" лака, чтоб произвести изоляцию проводочка.

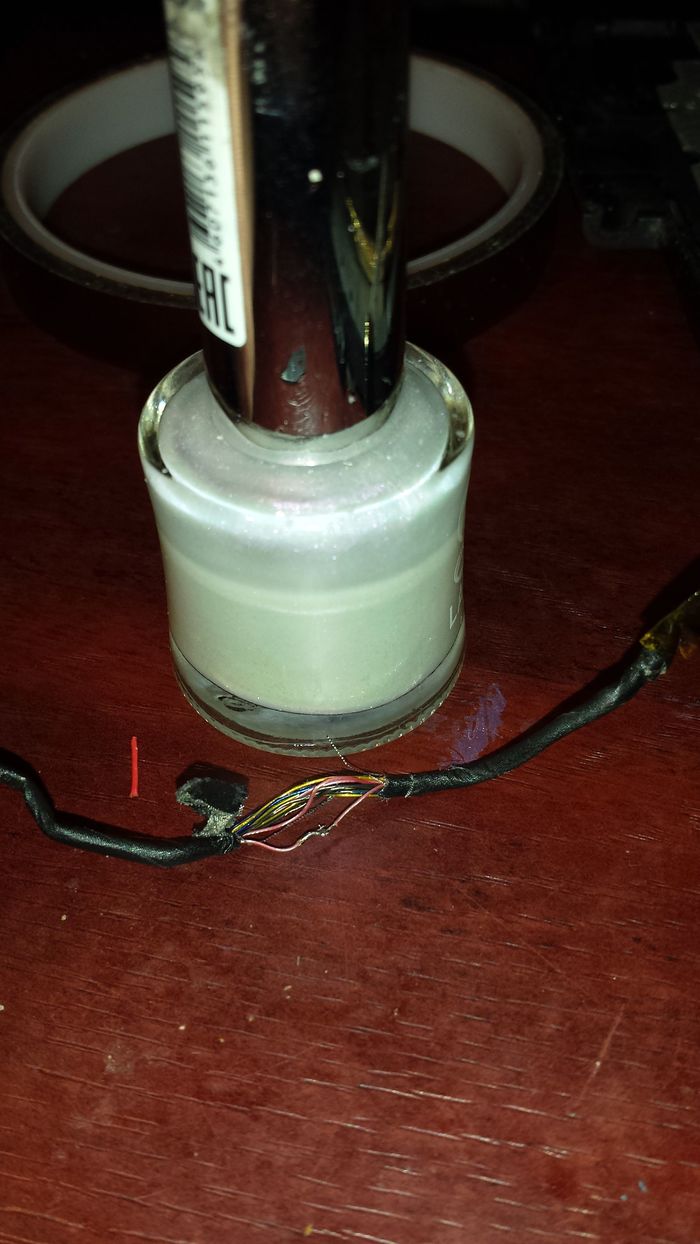

Берем лак с блестками.
Капнем на проводок.
Подождем пока высохнет лак.

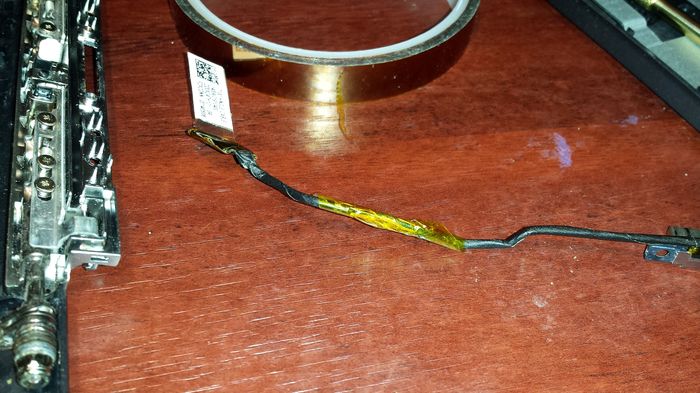

Замотаем желтым скотчем.
Ну и казалось бы на этом все...
А вот нихера на этом дело не закончилось...
Собираем клаву, проверяем, а оно не пашет как надо. Приходится ловить момент, когда клава работает....
РаспотрАшим теперь планшет.

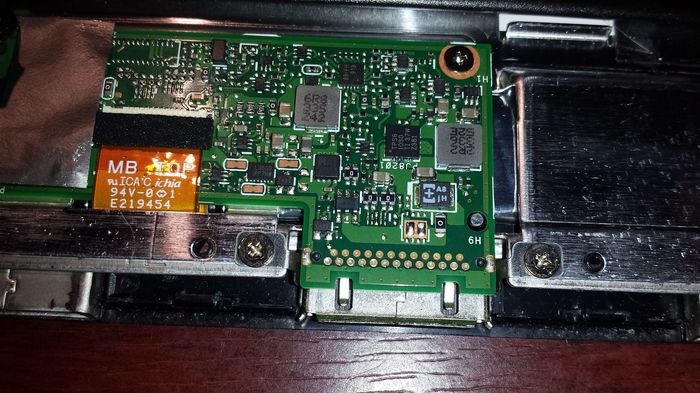

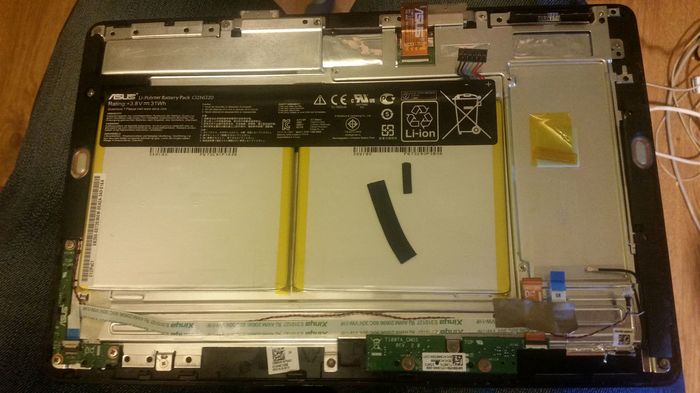

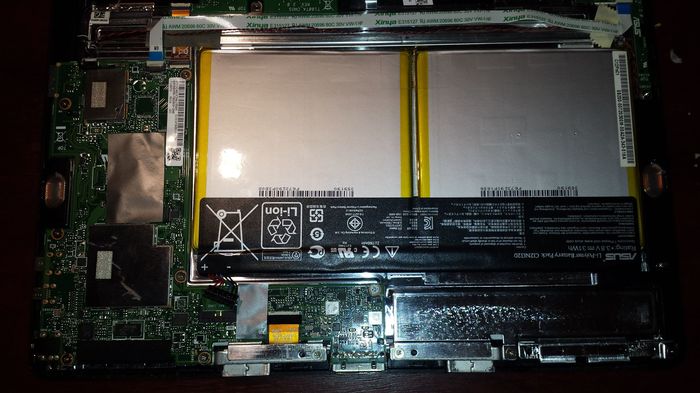

Вот его потрАшка.
Поглядеть нужно на разъем подключения док станции.

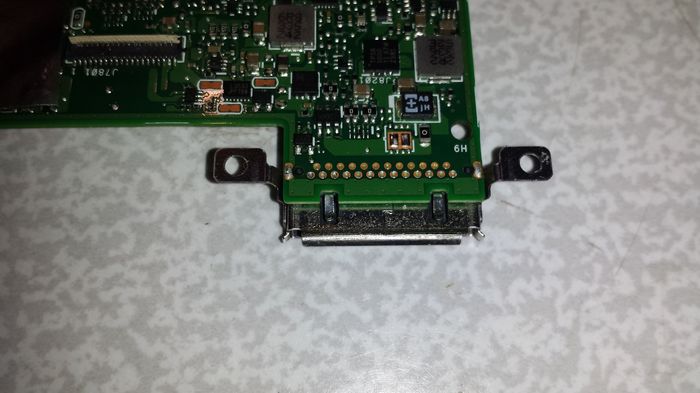

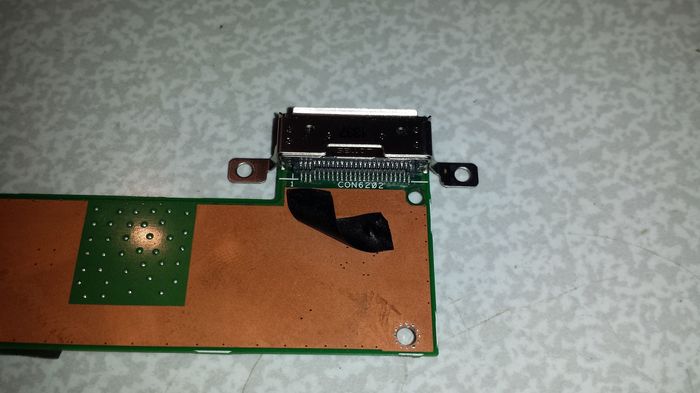

Вот этот разъем.

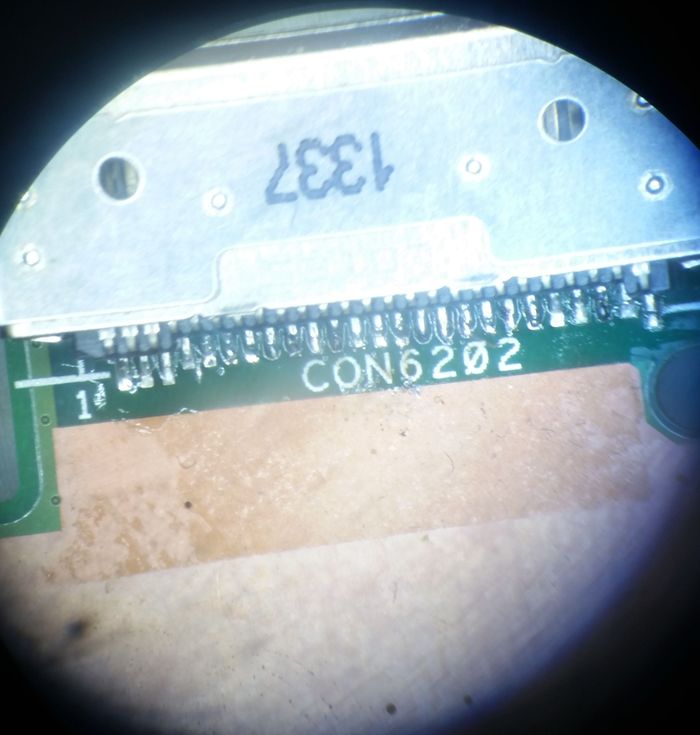

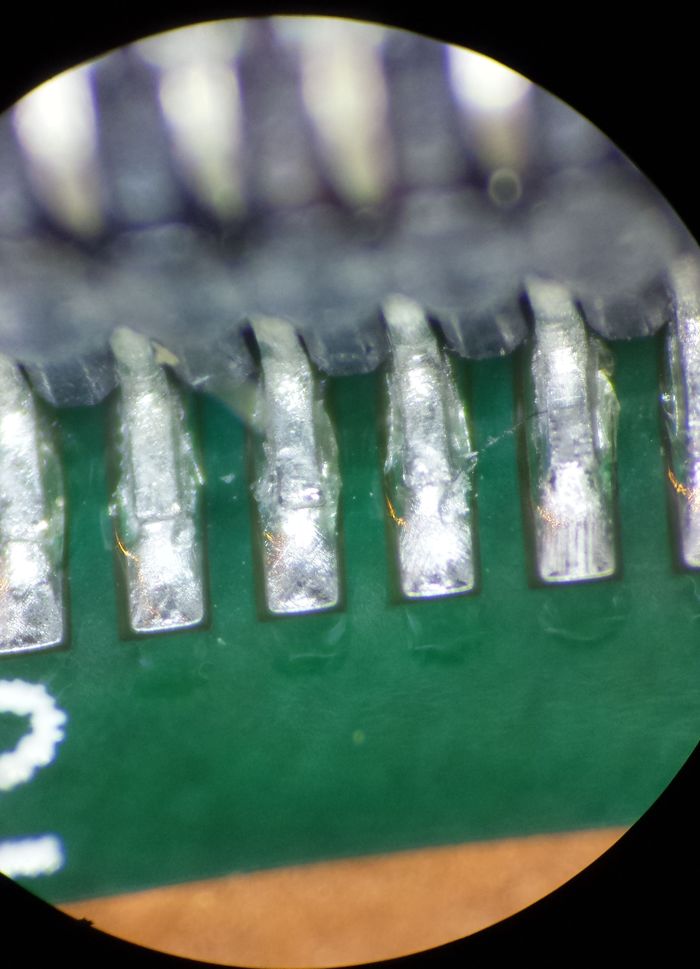

Поглядим в мелкоскоп.

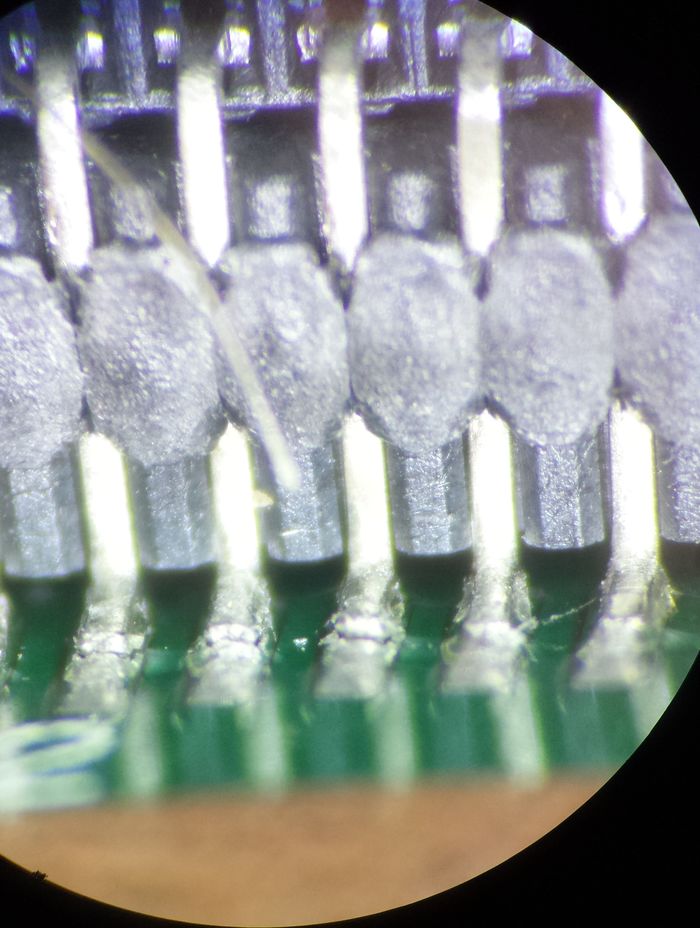

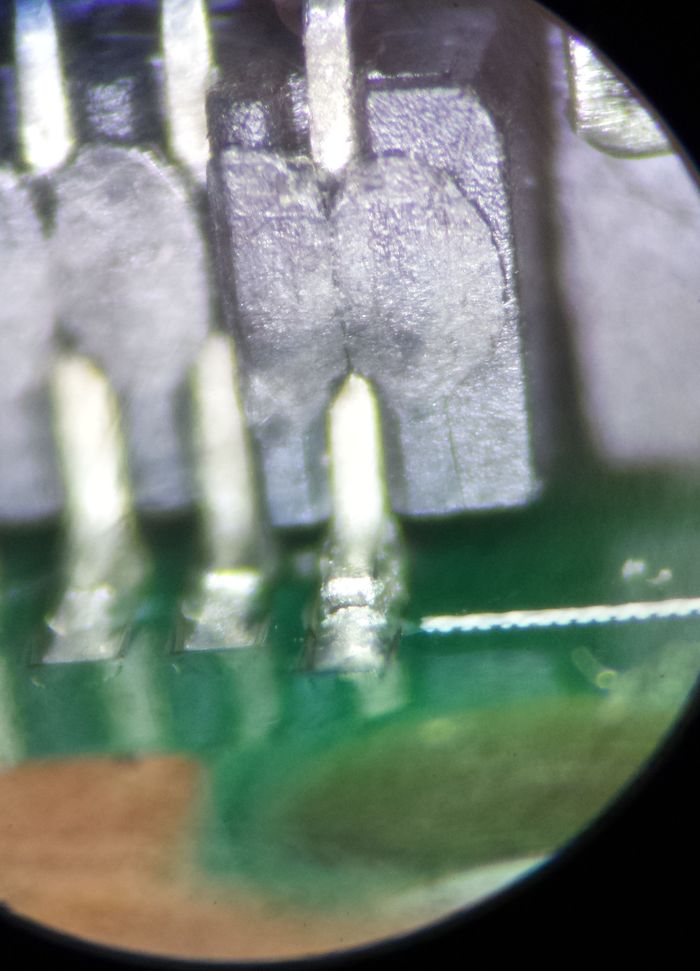

Видим, что ноги оторвались от потрАшков.
Пропаяем их.
Проверяем на соплях.
Все гуд, но
Но блRть, и на этом не заканчиваются приключения.
Начинаю собирать планшет окончательно. 4 Часа про.бался, чтоб защелкнуть заднюю крышку. Защелки не хотели защелкиваться. Сильнее надавить нельзя было, ибо и так стекло сенсора изгибалось уже на пределе, но до "хрусть".
В итоге собрал...
Тут хYяк, и пiздесь...

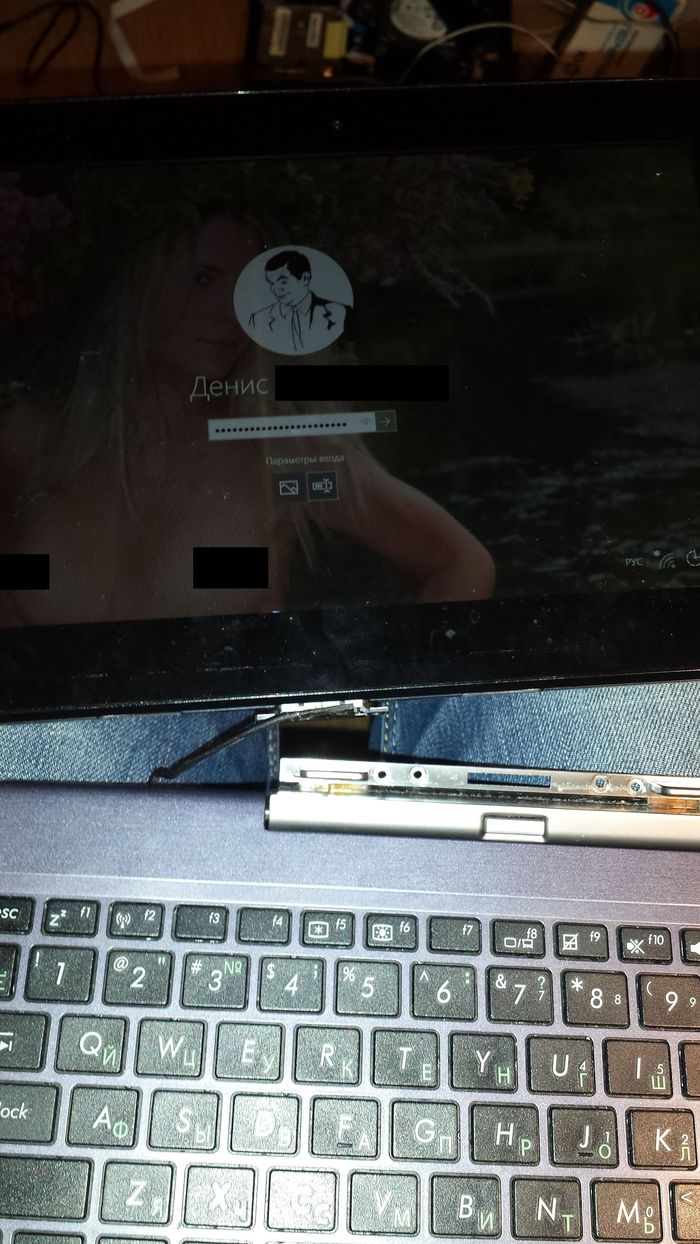

Подсветка есть, изображения нет.
БлRть!!!!!
Еще полдня про.бся с этой бедой, выясняя, что за куйня произошла, не мог же накосячить сам. Шлейфы не рвал, отверткой царапин не делал... Что за куетень...
В итоге...
Материнку быстро прозвонил мультиметром, вроде норм...

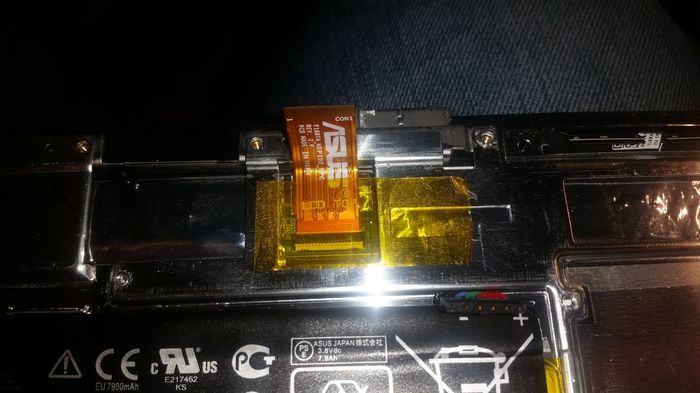

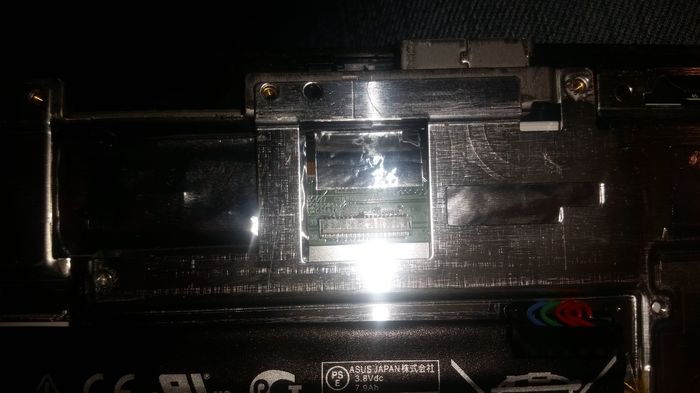

Решил поглядеть сюда.
Чуть крупнее...

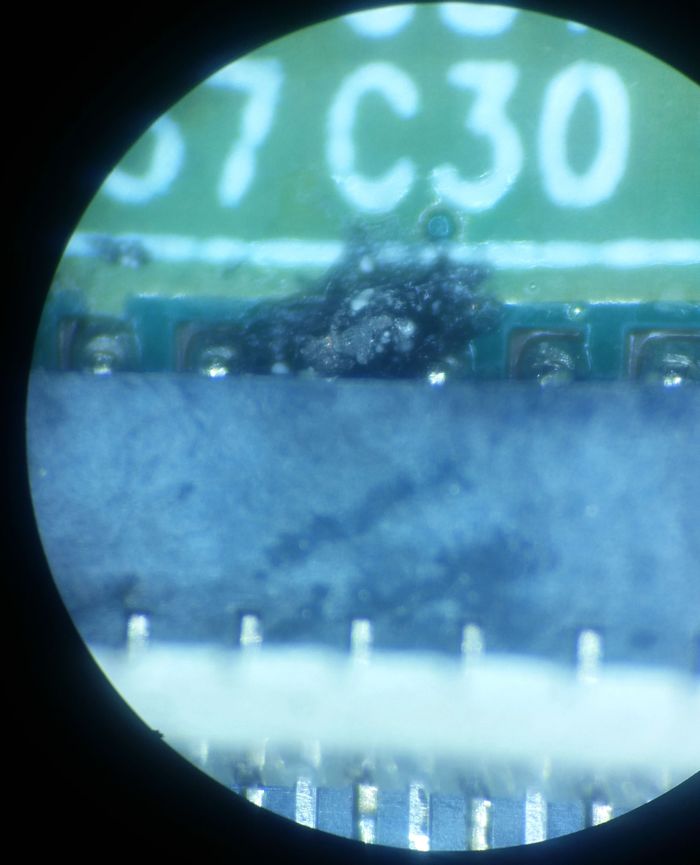

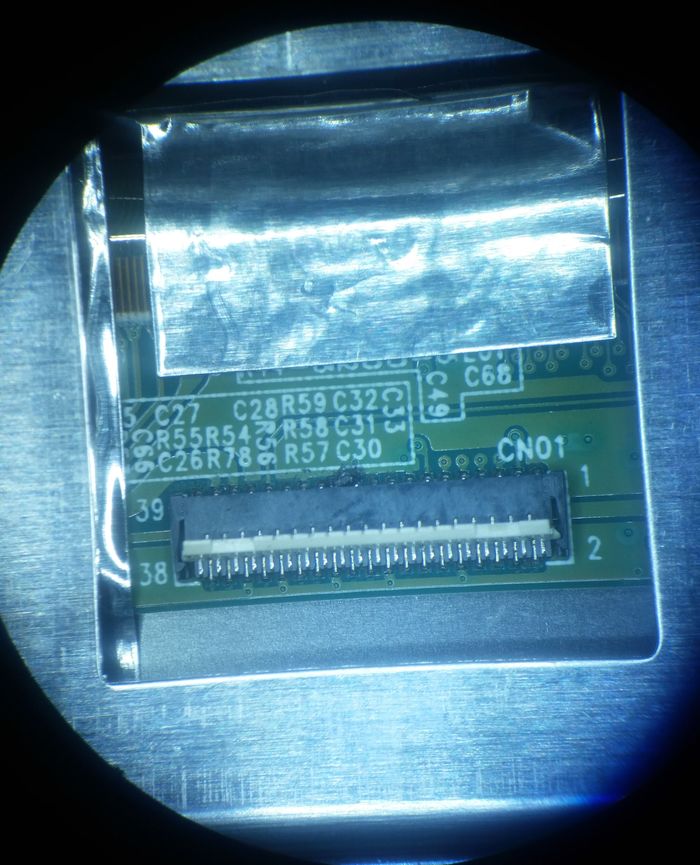

Еще крупнее.
Пiздесь...
Говна от воды.
Пропаиваем.
Проверяем... За.бись...
Еще пару часов на Эбаные защелки и он собран полностью.
*Цензура*
Мало ли сидят тут школьники на уроках и начнут под партой малыша дергать.
Клава заработала в любых положениях планшета.
Все работает, все шуршит и теперь текстики можно набирать.
Фоточка девушки с заставки, типа для друга, бонусом в комментах.
Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru
Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...
