Приветствую, Пикабу. Зашёл очередной аппарат после очередного сервиса. Висит на заставке, не прошивается. Для этих моделей все банально - замена еММС памяти. Возможно, кому-то будет интересно. Итак приступим.
Для начала, попытаемся его зашить, вдруг случится чудо :-)

М-да, чуда не произошло. При попытке разметить память программатор выдал ошибку и послал лесом. Поломка ясна, объем работы так же.

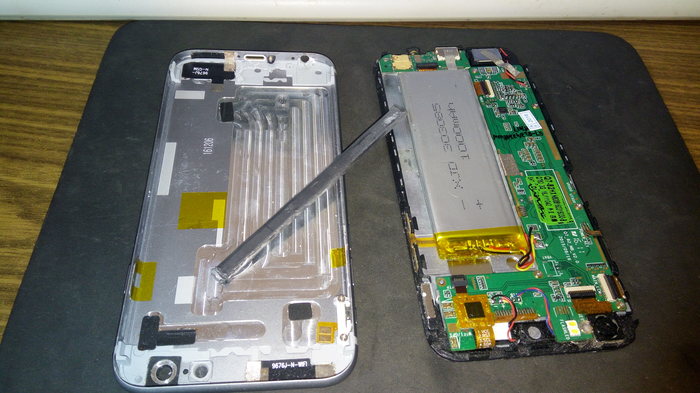

Окуратненько снимаем, чистим компаунд. Готовим посадочное место

Готово. Теперь работаем с памятью. Делаем разметку, правим boot config, прописываем нашу прошивку. Для самсунгов, в основном, я записываю память по factory image, тоесть, записываю прошивку непосредственно через программатор. Почему? - экономлю место на жёстком диске. Дампы храню только для экзотики.

Когда все готово, запаиваемся.

Собираем, проверяем, прошиваем.

Все отлично. Пробуем прогружать в ОС Андроид

Работает. Правим "цифры" чтоб пользоваться интернетом (планшет у нас 3G).

Вставляем симку, пробуем звонить...

Ремонт окончен.
Всем удачных ремонтов!

Немножко разнообразия в сообщество ремонтеров. Разберем одну из частых ошибок самостоятельного ремонта бензопил.

Приносят люди в сервисный центр свой маховик от китайской пилы, поломка в нем примерно такая

Сломана шпонка коленвала и лепесток крыльчатки.

Получается так сломать, обычно, у сам себе мастера. Чтобы снять маховик надо выкрутить гайку, которая его прижимает к конусу коленвала. Но при выкручивании гайки начинает вращаться маховик и коленвал. Логично, что стоит удерживать неподвижно маховик при выкручивании гайки. Вставляем отвертку в лепестки маховика и выкручиваем гайку. В результате поучаем сломанные лепестки, а это добавит вибрации к работе и ухудшит к охлаждению двигателя. При установке маховика, закручивая гайку, также удерживаем маховик отверткой или рукой и получаем сломанную шпонку маховика. Поздравляем себя с успешно испорченным маховиком. Если шпонка маховика не отлита в маховике, а является отдельным элементом, то еще вы можете получить и испорченный коленвал.

Назначение этой шпонки маховика - установить правильный момент зажигания. Никаких регулировок зажигания в таких двигателях в принципе нету.

Секретный секрет в снятии и установке маховика (тоже касается и сцепления) заключается в правильном стопорении коленвала. Для этого в сервисных центрах используют специальные пластмассовые стопора, а у домашнего мастера канат от стартера или любую другую веревку.

Для того чтобы застопорить коленвал выкручиваем свечу и вставляем туда конец веревки (делаем узелок, если веревка тонкая). Вращаем медленно маховик против часовой стрелки, пока он не упрется. Поршень упирается в узелок веревки и коленвал дальше не двигается.

Берем ключ на 13, он у вас скорее всего есть в свечном ключе от бензопилы.

И хорошим усилием выкручиваем гайку. Ударные действия недопустимы. Как сдвинете гайку, она легко выкрутится уже рукой, стопор-веревку можно вытащить. Для дальнейшего действия требуется съемник маховика, но если клиент не наблюдает за ремонтом, то можно и отверткой. Если у вас бытовая пила, тогда подсовываем свечной ключ (плоской отверткой) между цилиндром и маховиком. По чуть-чуть пробуем сдвинуть маховик с разных сторон (прикладывать с толстых сторон маховика) и он успешно должен спрыгнуть с конуса.

Установка маховика аналогична. Ставим маховик шпонкой в выемку на коленвале. Стопорим коленвал веревкой, но уже вращая по часовой стрелке. Закручивая гайку надо добиться надежно закрепленного маховика на конусе коленвала. Нужен ли туда резьбовой герметик? В техническом руководстве по ремонту пил STIHL и Husqvarna такого не указано, да и на практике не было случаев самопроизвольного выкручивания гайки, так как вращение коленвала само затягивает гайку.

Дополнительная информация. Если на вашем маховике вы видите подобную картинку

Одна собачка маховика не пружинится к центру, то при попытке завести бензопилу вы получите такую поломку стартера. Это распространено у китайских пил.

Восстановление шпонки маховика занятие редкое, так как маховики на китайские пилы очень дешевые и проще купить. А на дорогих профессиональных пилах домашние мастера обычно не практикуются в ремонте.

Вкратце, домашний метод восстановления, берем сверло подходящее в посадочное место шпонки маховика на коленвале. Высверливаем на маховике, на месте сломанной шпонки, выемку и вставляем туда хвостик этого сверла. Всё.

Принесли на ремонт,вот это чудо)
Диагноз-не подаёт признаков жизни.

Ну ок)начинаем вскрытие.

По факту,видимих проблем нет.Начал рыть с простого,прозвонил кабель и причина вылезла наружу.

Вот в этом месте и пострадал кабель

Поврежденный участок был удалён.После запайки контактов и сборки,подключил к сети и вуаля)))
ремонт по факту очень и очень простой,но прибор который был на ремонте стоит поста)всем спасибо,кто дочитал)Привет моим трём подписчикам)
