Приветствую пикабушники!

Сегодня у нас в ремонте индикатор КСВН и ослабления Я2Р-67 (далее индикатор). Он работает в комплекте с генератором качающейся частоты (далее ГКЧ). Вся эта установка используется для исследования коэффициента стоячей волны (КСВ) различных устройств (в т.ч. на ней согласуем антенны), а так же для исследования коэффициента затухания разных материалов. ГКЧ может работать на частотах от 7.5 ГГц до 12.5 ГГц.

Разбираем индикатор:

Нас  встречает куча пыли) для начала проверяем состояние электролитов и напряжения, которые выдает блок питания. Это два источника на 27 В, один на 250 В и один на 80 В. Все напряжения в норме. Электролиты в блоке питания в хорошем состоянии, поэтому их не трогаем. Ищем платы усилителей падающей и отраженной волны.

Под верхним экрарированным кожухом стоит усилитель для отраженной волны, под нижним - падающей.

При помощи ранее отремонтированного осциллографа С1-65 начинаем покаскадно проверять прохождение сигнала от входа к выходу. На входе усилителей стоят резонансные каскады на основе LC контуров настроенные на частоту модуляции 100 кГц. Модуляция высокочастотного сигнала с частотой 100 кГц необходима для повышерия чувствительности прибора. Для этого в ГКЧ стоит модулятор, который "изменяет" амплитуду ВЧ сигнала с частотой 100 кГц, а детекторные головки установленные на волноводах выделяют "огибающую" ВЧ сигнала и подают на резонансный усилитель. Осциллограф показал, что на выходе резонансного каскада, происходят скачки амплитуды синхронно с линией на экране. Анализ причин такого поведения и проверка осциллографом показала, что причиной является нестабильность питающего напряжения -12 В. По схеме источник -12 В находится на плате синхронных детекторов. И виновником оказался стабилитрон типа д814г, замену которому успешно удалось найти в запасниках. После его замены все заработало отлично. Плата синхронного детектора на фото справа.

Собираем все в кучу (попутно очищаем все от пыли) и проверяем работоспособность. Все отлично)

Спасибо за внимание!

Денис, г. Самара

Позвонил закомый, есть моник, мол пропадает подсветка через 3-4 часа. Я там кондеры поменял, теперь не включается совсем.

Мониторчик старый, старый но полезный, фотка из тырнетов. Мой то кирпич совсем, да  и сфоткать забыл.

Первичный осмотр выявил сбитый диод на плате скаллера. Ставим, безрезультатно, на кнопку нет реакции.

Монитор кирпич, не поднимает ни 22в, ни 5в, соответственно нет ни 3.3в ни 1.8в. Короче нифига нет. Начал мерять, высоковольная часть работает ок, до шима все доходит. Шасси на шиме LAF001.

Смотрим чего там наменяли, открываем схему, интересует нас кондер с105 и с103.

И вуаля, оба кондера стоят по 47мкф, для с103 пофигу, а вот с 105 в 100 раз завышена емкость, должен стоять 0,47мкф.

Меняю на 1мкф, тут же появляется и 22в и 5в, линейники тут же выдают 3.3 и 1.8 вольта, плата реагирует на кнопку. Светики синие горящие сигнализируют о запуске платы. Но БП свистит даже в дежурке.

Керамика какая то подохла в горячей части и давай я бездумно менять всю керамику перед трансом, на второй угадал 220pf подохло. Плата больше не свистит.

Теперь займемся самой подсветкой, нужен нам комплект лед подсветки. Такой например.

Платка крупнее, примитивная, но работает как надо.

Нужно светодиодные ленты вместо бесовских ламп поставить. Разбираем матрицу. Скидываем железную рамку.

Снимаем стекло с дешифраторами, нужно делать аккуратно, дешики повредите в лучшем случае пойдут полосы, в худшем если качественно оторвать, можно и часть картинки потерять или всю картинку.

Убираем стекло в надежное место, желательно на что то чистое ложить, каждая пылина будет видна. Все остальное это подсветка. Снимаем пластиковую рамку, вынимаем кассеты с лампами. Как это делать я уже писал здесь https://pikabu.ru/story/nenavizhu_menyat_lampyi_5514223

Еще один момент, у некоторых старых моников страшно крошится рассеиватель, толстое огрстекло и засыпает осколками все слои, после чего все кино в точках, там нужно снять весь верх пленок и снять рассеиватель, хорошенько его почистить, а потом обратно поставить.

Теперь выкидываем лампы и вместо них ставим светодиодные ленты, можно клеить на двухсторонний скотч, но тогда нужно резинку с ламп снимать и подкладывать на ленты, ленты нагреваются при работе и оно может отклеится, резинка прижимает ленты к рассеивателю и не даст им провернутся в кассете. Можно на B7000 или подобный приклеить если сроки не давят.

А вот сама проблема с пропаданием подсветки, отгорели обе верхние лампы.

Обычно подобные ленты из комплектов режутся по 3 светодиода, но мне прислали которые режутся по 6, ну и фиг с ним. Скидываем матрицу обратно, проверяем подсветку навесом.

И тут меня ждал неприятный сюрприз. Не раз я менял на лед подсветку и как то везло, а тут не повезло. Прикол вот в чем, комплекты эти бываю с разным управлением яркости подсветки, но продавцы сих девайсов понятия не имеют что они разные. Пишут просто комплект подсветки на столько то дюймов, например от 19 до 24 и все. Так вот, они бывают на 3 вольта и на пять, инверсные и прямые. Например, максимальная яркость, когда на управлении 0в и минимальная когда 5в или прямая, 5в максимальная яркость, 0в (или близкое к нулю значение 1в например), то же самое с управление в 3 вольта. Так вот скаллер (проц монитора) в данном случае выдает 3в на максимум яркости. Короче подсветка регулируется в странных пределах и наоборот.  Знакомый сказал забей, сделай макс яркость и порядок.

Ну ок, дальше, снимаем с платы все что уже не нужно. Трансформатор подсветки, ключи, шим, мне оно еще пригодится, а для работы монитора оно больше не нужно + мне нужно место ровное куда я драйвер ленты приклею.

Затягиваю в термоусадку драйвер и клею на освободившееся место.

Осталось распаять питание, сигнал включения и управление подсветкой. На большинстве моников все подписано, 22 вольта питание ленты, ОN включение подсветки, DIMM управление яркостью, gnd земля

На драйвере также все подписано

Паяем с обратной стороны разъема, крепим провода, что бы не мешали плату вставлять

Собираем, проверяем, стандартный тест в 24 часа, горит подсветочка то.

Ну и в итоге, имеем рабочий монитор, транс+шим+ключи+4 лампы для возможных ремонтов, керамика не нужна разве что обманки делать, снял ибо мешала драйвер приклеять.

Нафига это все делать?  Смотрите, во первых, денег возьмут как за замену ламп, во вторых замена ламп не панацея, может подохнуть трансформатор, ключи подсветки, мелкие транзисторы в обвязке шима, сам шим, еще какая либо неведомая хуйня. Тут мы решаем проблему радикально. Выкидываем все слабые части и ставим дешевый комплект, сдохнет, не дай боже, он недорогой, можно менять. И какие плюсы? Моник жрет меньше, подвсетка вместо 1-1,5а жрет всего 180мА, смотрел потребление на лбп, конкретно на этот комплект.

Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.

Вопросик можно задать сюда

remonterzeleza@gmail.com

Дело было в середине 80-х.

Историю эту рассказал непосредственный участник и, в какой то мере, даже инициатор описанных событий. Работал он в то время на одном оборонном предприятии, причем не менее 90% рабочего времени уходило у него на исполнение обязанностей председателя всевозможных технических комиссий. Комиссии эти создавались для расследования причин отказа изготовленного на заводе оборудования. И стояли перед ними две задачи, противоречащие друг другу: доказать, что завод в отказе не виноват, но при этом представить план мероприятий (заводских) по предотвращению подобных отказов в будущем.

Впрочем, как человек советский он блестяще решал обе задачи - за счет блестящей аргументации, знания предмета и бутылок с молдавским коньяком убеждал, что виноват Заказчик, а меры по предотвращению заключались во включении в инструкцию к изделию указания, что 'так делать нельзя! Ай-я-яй!'

В тот раз обсуждение быстро зашло в тупик. На первый взгляд все просто - причина отказа известна - контакт сложной формы, состоящий из двух спаянных между собой частей, разваливался на составляющие. Изготовителям было ясно - произойти такое могло только, если через контакт шли токи выше критических.

Однако и Заказчику, представителем которого был подполковник-общевойсковик, все тоже было ясно - токи к критическим даже не приближались, вот запись режимов, вот заключение НИИ, да и простой логики безо всяких НИИ хватит - контакт тот чуть ли не самая устойчивая деталь агрегата, прежде, чем он расплавится, половина других устройств сгореть должна была.

Договориться не удавалось. Слишком важна была та деталька и ее бесперебойная работа для карьеры подполковника. А даже если пойти на то, чтобы признать вину завода, то надо понять, в чем собственно вина. В общем, идей никаких, кризис жанра.

Объявили мозговой штурм. Согласно теории, при мозговом штурме все участники высказывают самые безумные идеи, критика запрещена, все записывается и анализ начинается только по окончании.

Итак, штурм объявлен, идет минута, вторая, а идей нет. И тут идею выдал подполковник - а вдруг, на заводе диверсия. Ну, тут народ откровенно обалдел, несмотря на разрешение диких идей и запрет на критику. Пошли шутки, реплики, мол не 37-й год сейчас и т.п.

Видя, что мозговой штурм сейчас накроется, ведущий решил указанную тему обыграть: 'Вот вы тут смеетесь, а в самом деле, как бы ВЫ сделали диверсию?' Народ на тему отреагировал вяло.

-Динамита в контакт заложил бы, - подал реплику начальник цеха.

-Контакт вместо серебреной стали из пластика выточил бы, - подключился главный технолог.

-Нет, нет, это все не годится! Так все сразу заметят и насчет диверсии выяснят! Вы предложите способ, чтобы изделие прошло ОТК, потом отказало, а причину отказа и сам факт диверсии остался бы невыясненным.

Народ призадумался. Посыпались более здравые идеи, но все они были неосуществимы даже на первый взгляд. Постепенно все оживились, вернулся даже некоторый блеск в глазах. И тут к обсуждению подключился Главный инженер. До сих пор он помалкивал, т.к. хотя назначен был совсем недавно и в нюансы еще не вник. Но, видать, и его разобрал общий азарт, он быстро проделал на бумажке какие-то вычисления и выдал свою версию:

-А если мы наш контакт вместо того, чтобы спаивать по всей поверхности соприкосновения частей, спаяем только по краям? Тогда ОТК брака не заметит, измерения сопротивления производятся на малых токах и от плановых отключаться не будут. Зато уже при токах в 20% от критических место спайки перегреется и контакт развалится на куски.

Народ поутих. Все обсасывали идею. Некоторые сразу повторили нехитрые расчеты. По всему выходило, что такая диверсия была вполне реальна и имела бы шансы на успех. Да, толковый мужик пришел.

И в наступившей тишине вдруг раздались странные звуки.

Начальник цеха странно скорчился в своем кресле и как-то неприятно посмеивался:

-Хи-хи! Хи-хи! Ик! А мы так и делаем!!!

Оказалось, что месяца три назад была принята 'рацуха', согласно которой для экономии припоя и ускорения рабочего процесса контакт было предложено спаивать по краям.

Эмоции подполковника можете представить сами. Однако после энного количества извинений и совместно распитого коньяку, он все же согласился подписать акт, что это был случайный отказ. Но только в обмен на клятвенное заверение, что впредь на его оборудовании никто экономить припой не станет.

Стянуто с афтершок.

Пришел айфон Х, оригинальный, диагноз не заряжается и не реагирует на зарядку, на любые провода...

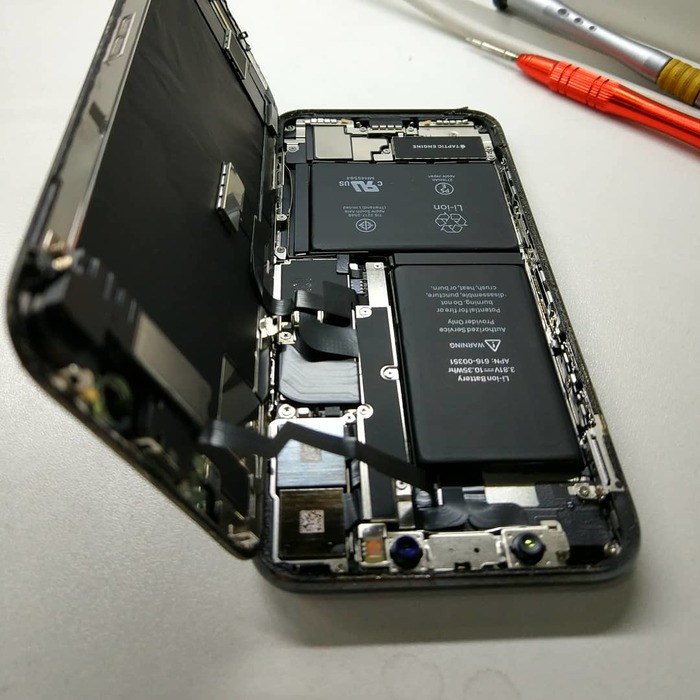

Было принято решение вскрывать, не имея вообще никаких на него запчастей. Модуль треснувший, предварительно с клиентом было согласовано - лопнувший модуль в процессе разбора, проблемы шерифа, а не индейцев... Как видно по фоткам, поднял аккуратно, треснувший модуль не ушатал.  Ну думаю шансов поднять очень мало не имея деталей, а имея мозги и зная где и что, за что отвечает.

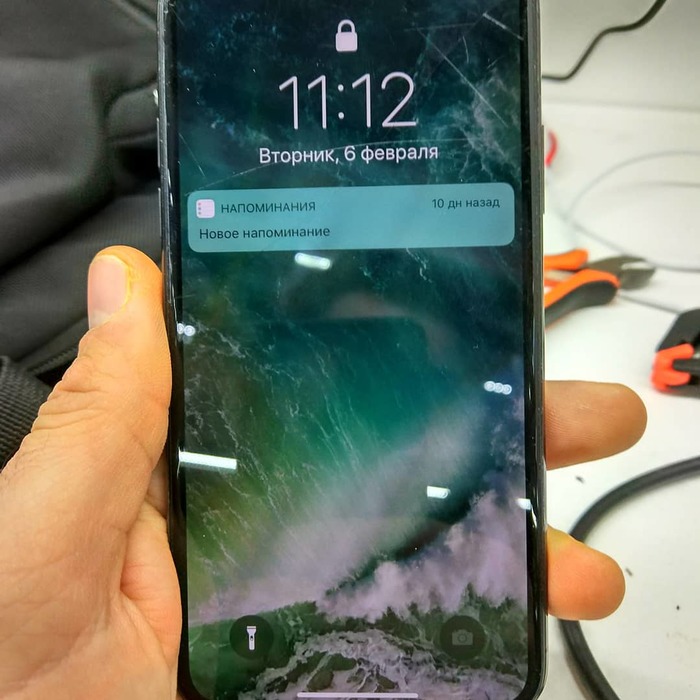

Вообщем, по простому, передергиваю обе батареи и айфон запустился. Зарядился в итоге до 100%.

Всем привет!

Жена ездила в гости к сестре и привезла оттуда телефончик с просьбой "посмотреть".

Телефон Lenovo A536, заявленная неисправность - не включается. (Фотки делал уже после ремонта, т.к. пост не планировал писать, так что не обессудьте за их скудность :))

Проверяем - действительно не включается. Замеряем напряжение на аккумуляторе - 0. Подключаем аккумулятор напрямую к блоку питания и подзаряжаем:

далее подключаем родную зарядку и заряжаем уже нормально.

Пробуем включить:

Всё норм!

.

.

.

Хрен там, а не норм - тач не работает.

Открываем защелку шлейфа тача и видим:

(Фото сделал когда уже залудил контакты)

Телефон не залит, рядом с коннектором на плате царапина, вместо семи винтиков в корпус было вкручено только три - сын сестры жены сам пытался отремонтировать телефон.

Ладно, немного возни и получаем:

Сопельку рядом с проводочком я потом убрал.

Иииии

Вот теперь норм!

P.S. в сервисе не работаю - ремонт всякой электроники моё хобби.

Попало мне на ремонт вот такое чудо после очередного сервиса. Заявленная неисправность - нет подсветки экрана.

В процессе диагностики выяснилось, что катушка потрескалась из-за короткого замыкания по линии подсветки. Виновник торжества был незамедлительно найден и заменён. Диод был так же заменён на "родной". Катушки индуктивности на шестерку как-то резко закончились, пришлось ставить с 5s.

Всем удачных ремонтов.
