Здравствуйте дорогие пикабушники, в особенности мои подписчики! Зарабатываю на жизнь я ремонтом ноутбуков в одном известном ТЦ в Москве. Приносят на этой неделе на ремонт ноутбук Lenovo Y560 c подозрением на отвал видеочипа. При включении нет инициализации, потребление тока до 1 амп.

Тут надо сделать отступление - как устроен бизнес в таких ТЦ (для тех, кто не знает):

Допустим вы несете сломанный ноутбук в ремонт в такой ТЦ, подозревая, что центр большой, ремонтная зона огромная, следовательно, конкуренция и низкие цены вам обеспечены. При входе вас хватает за руку какой-нибудь Мага или Армен и предлагает помощь. Узнав, что нужен ремонт ноутбука ведет вас к знакомой конторе, которая, вах, дешевле и лучше всех. Сдав вас с рук на руки, он откланивается и вами начинает заниматься менеджер. Ноутбук осматривают и делают акт приемки, получив который на руки вы уходите, ожидая звонка менеджера с результатом диагностики, после которого вы примете решение чинить ли ноутбук или игра не стоит свеч.

На самом же деле, поддавшись на уговоры Маги вы сразу увеличили цену ремонта в 2 или 3 раза, т.к. цена ремонта складывается так: цена за ремонт + сколько наценит контора, которая приняла ноутбук (сами они могут максимум ноутбук почистить от пыли и поменять термопасту) + откат приводиле. Вот такая арифметика.

Виновник отсутствия инициализации

Вернусь к ноутбуку: провожу диагностику, действительно умер видеочип. Расскажу лайфхак для тех, у кого на антресоли лежит ноутбук (включается, но черный экран), как быстро и без дорогостоящего оборудования определить не сдох ли у вас видеочип. Сначала снимаем батарею с ноутбука! Разбираем корпус, снимаем охлаждение и видим 1-2-3 чипа. Обычно это процессор, видеочип и северный мост. Определяем кто из них видеочип (на всех нанесена маркировка, забив которую в гугл найдете искомое). Берем обычный фен для волос и направляем на видеочип. Держим 3 минуты при максимальном потоке воздуха и температуры. Даем остыть пять минут. Собираем в обратном порядке. Пробуем включить.Если появилось изо – несите на перепайку. Видеочип после термоудара проработает 1-7 дней, вряд ли больше. Данный метод подходит для быстрой диагностики, но не всегда срабатывает. Поэтому в моем арсенале есть еще парочка методов. В данном случае появилось изо. Ну что ж, начинаю искать у поставщиков новый видеочип. Упс, самая дешевая цена в Москве 3200 с доставкой. Плюс работа 3000. Плюс 5000 накинет контора, принявшая ноут, плюс 1000 приводиле. Явно клиент откажется. Такой ноутбук можно б/у в хорошем состоянии за эти деньги купить. Решаю предложить два варианта: ремонт с заменой видеочипа 6000 руб или реболл видеочипа за 3000 руб. Реболл – это снятие чипа с платы и нанесение на него новых шаров – ножек, посредством этого и плюс термоудар по кристаллу при пайке дает чипу прожить еще годик…

Через пару часов мне звонит менеджер – делаем реболл. Ну ок.

Кладем материнскую плату на паяльную станцию. Я ставлю 320 китайских градусов снизу и 360 сверху и снимаю видеочип, предварительно сфотографировав чип и все что рядом. Это гарантия от дрогнувшей руки.

Здесь я уже зачистил олово оплеткой и помыл плату

Чип зажимаю в форму, сверху кладется трафарет и высыпаются шарики (0.5 мм в данном случае)

Трафарет снимаем и тихонько дуем феном на 350 китайских градусов. Результат на фото. Осталось смазать флюсом материнскую плату и напаять чип.

Кстати, флюс использую уже много лет AMTECH NC-559-ASM. Вполне приличный.

Припаял и собираю ноутбук. Попробую включить

Ноутбук воскрес. Протестировал его под нагрузкой и отдал его менеджеру. Вот тут и появился стимул писать этот пост. На следующий день через третьи руки в разговоре проскочила инфа, что ноутбук с реболлом был выдан клиенту как с замененным видечипом.

Вывод: Не стесняйтесь просить акт выполненных работ, в котором будет указаны произведенные работы. С таким актом всегда можно обратиться в суд, предварительно сделав независимую экспертизу. Да, вы скажете, что контора уже съехала, наверное, и концов не найти. Так вы ошибаетесь. 90% ремонтных контор ИП. А ИП отвечает собственным имуществом.

PS Если решите проверить цены: https://www.partsdirect.ru/notebooks/videocards_and_videochi...

Обозначение RB - чип б/у, поэтому дешевле

БМ Показывает водку )))

Хотел бы выразить свои мысли на эту тему.

В недалекое советское время пропагандировали радиолюбительство и было много рабочих мест для любителя паять и развиваться. Радиолюбители делились на несколько категорий, текто любили выходить в эфир, и те кто любили паять. Я себя относил ко вторым. В стране было много заводов по производству электроники.

Например телевизоры "Рубин", "Весна", "Рекорд", видеомагнитофоны "ВМ12", радиоприемники, аудиосистемы различных вариаций(до сих пор пользуюсь колонками Радиотехника S-90".

Выпускались радио конструкторы собственного производства которые охотно паяли и взрослые и дети.

И ведь это действительно интересное и развивающее направление ведь устройств вокруг нас становится все больше и больше.

Но в нашей стране как то не захотели развивать дальше это направление и как только пришла другая власть, сразу началось повальное банкротство заводов. Куча инженеров остались без работы. Не которые смогли перестроится и заняться ремонтами бытовой техники, затем мобильных устройств. Другие же вовсе сменили сферу работы что бы прокормить семью.

Почему то, если ты хоккеист или футболист, то страна поддерживает тебя платит поощрения возят по выставкам, премии, пенсии досрочно. Но от "мозгов" нашей страны резко отвернулись. По моему мнению инженером за пять лет еще не каждый может стать, а зарплат у них как у футболистов не будет никогда.

Сам я был еще мал в это время, но увлечение электроникой меня всегда манило, и в пятом классе я сам пошел в радио кружок. Мне нравилось паять получать новые знания, затем ремонтировать что то. В последствии я занялся компьютерами т.к. эта ниша была на тот момент свободна, но сесть что нибудь спаять, мне всегда приносило огромное удовольствие.

Так получилось что ремонтная сфера у нас была занята, и занята по сей день теми же инженерами. Детей они врят ли захотят обучать этому ремеслу, потому как сами когда то обожглись. Да и рынок электроники ведет к тому, что легче купить новое устройство чем починить старое.

Почему же я назвал эту тему так? Да потому что так оно и есть! Само хобби не из дешевых. Для того чтобы сесть и нормально попаять нужно куча расходников, модулей и компонентов. Нужен нормальный паяльник и фен. Что бы изготовить более менее нормальный корпус нужен 3D принтер.

Чувствую как сейчас в меня летит куча "камней" с восклицанием, что можно все паять 100 Ваттным паяльником и канифолью. Если вы так считаете, то вы остались в 90х, а вся электроника уже давно ушла вперед и перешла на другой уровень. Компоненты уменьшились в десятки раз и для этого уже нужно купить микроскоп( у меня их 2), платы стали многослойными и чтобы их паять и не повредить. нужен нижний подогрев подогрев, паяльник тоже должен быть современным и иметь способность маленьким жалом расплавлять полигоны и т.д.

Лабораторный блок питания, уф лампа для сушки паяльной маски, фоторезист, ультразвуковая ванна и т.д. Все что находится возле моего рабочего стола уже давно перевалило за 100 т. рублей.

Но это все потому, что электроника не была моим основным видом заработка. Разве может обычный парень из регионов позволить иметь себе все это ради удовольствия?

Многие покупали это оборудование с целью заработать, но вы посмотрите Авито сколько продается сервисных центров готовых как бизнес.

Эта сфера очень дорогая в затратах, здесь постоянно нужно обновлять оборудование и можно никогда не выйти на большую прибыль.

А еще окружающие друзья и родственники это отдельная тема. Им кажется, что ремонт это так просто тыкнул паяльником и все починил. И даже глаза округляют когда просишь хотя бы за зап. часть заплатить: "почему так дорого?", "а ты с меня деньги возьмешь?", "ты крахобор!" и так далее.

Думаю что государство могло бы субсидировать это направления и развить. Открыть заводы по производству электроники.

А что вы сами думаете об этом? Пишите в комментариях.

Ну и конечно же подписывайтесь и оценивайте лайком или дизлайком.

Пока.

Канал Яндекс Дзен

Канал Youtube

Я тут глянул в свой профиль и обнаружил аж 11 подписчиков. Мне как то стыдно стало за то, что долго ничего путного не писал, но попробуем исправиться.

Так как я как чукча, "чего увидел, о том пою", увидел я плату управления холодильника, про неё и будет сказ

Жил был холодильник. Хоть и имел он корни арийские, но был рождён на далёкой чужбине и был чутка ускоглазым. Совсем чуть, и на нём этого даже видно сильно небыло. Работал он работал, радовал собой хозяев года 2, после чего приболел слегка: у него заклинило вентилятор nofrost-а, и холодильное отделение охлаждать перестало. Закручинились хозяева, открыли газетку, коих в достатке в ящики к нам приносят, и позвонили по первому из телефонов

Вызванный мастер имел истинно русские, ну, может, чуть таджикские корни, но на внешнем его виде это не сказалось тоже.

И с возгласом "Х..н@ делов" разломал воздуховод и на живую пассатижами отрезал злополучный вентилятор. Холодильник сему сильно возмутился, испустил белый дым и умер.

Бравый мастер снял мозги, сказал "П...д@ рулю" и с лёгкой руки кинул провода напрямую на компрессор

За ремонт взял 1500 и был таков

Итого, в минус:

Воздуховод (можно склеить)

Двигатель вентилятора с крыльчаткой (их мастер с собой забрал)

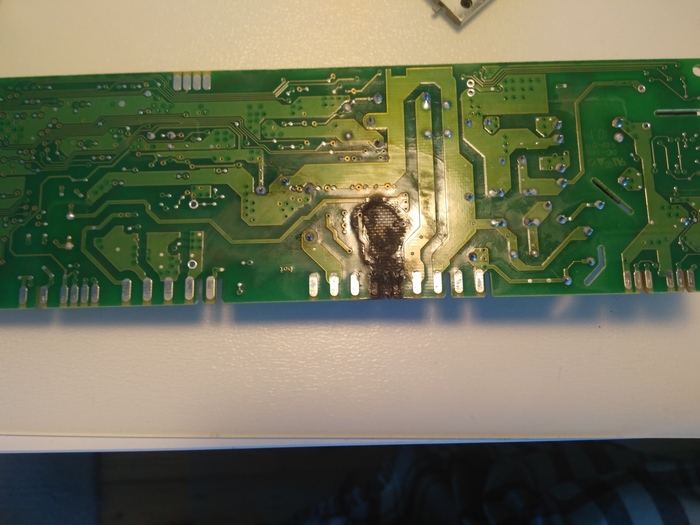

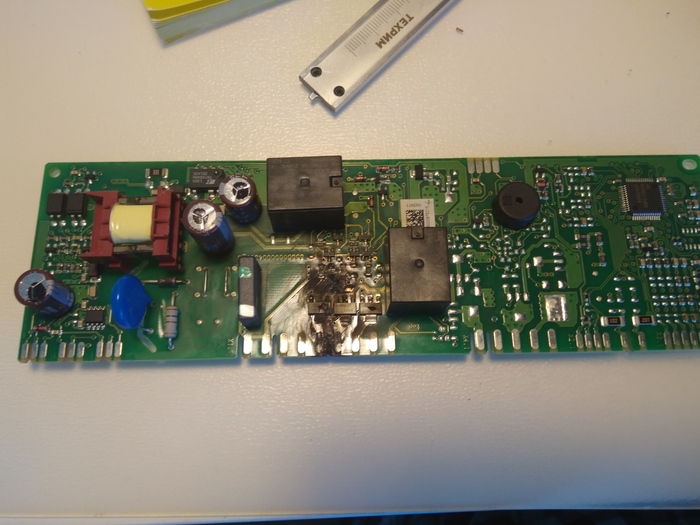

Плата управления(сквозной прогар 14х25мм)

Вот так легко и просто увеличить стоимость ремонта на порядок

А причины тут, собственно, две:

1 мастер-рукожоп

2 китайское удешевление производства: двигатель вентилятора корродирует от влаги, а на плате нет ни то что защиты от короткого замыкания компрессора, электродвигателя, тенов и вентилятора, а даже банального общего предохранителя нет, по этому плата горела и искрила, пока её вручную не отключили

В данный момент, я нахожусь в поиске угробленных запчастей за адекватную цену

Холодильник коллеги, но будет мой если починю

Если интересно, напишу ещё несколько постов о ремонтах и их последствиях
