Итак.

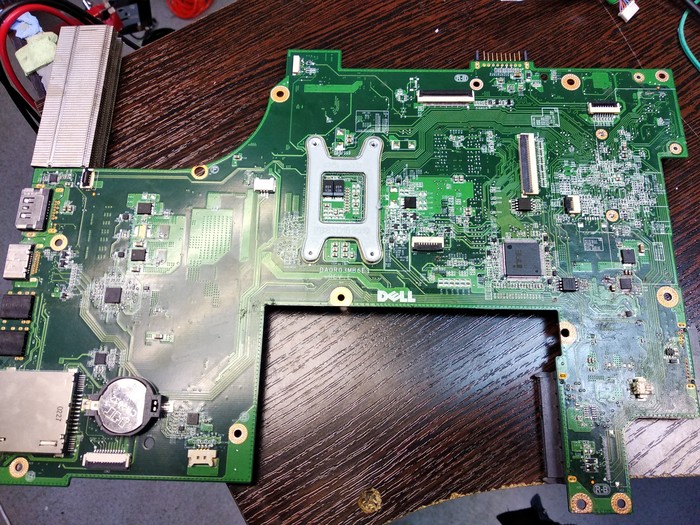

Платформа:

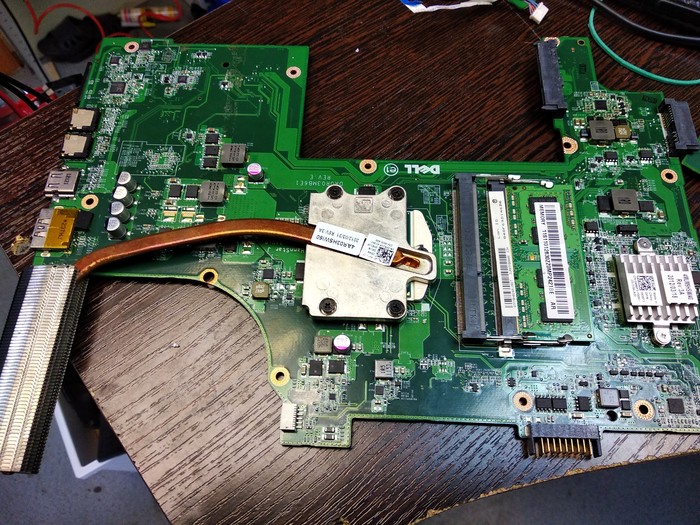

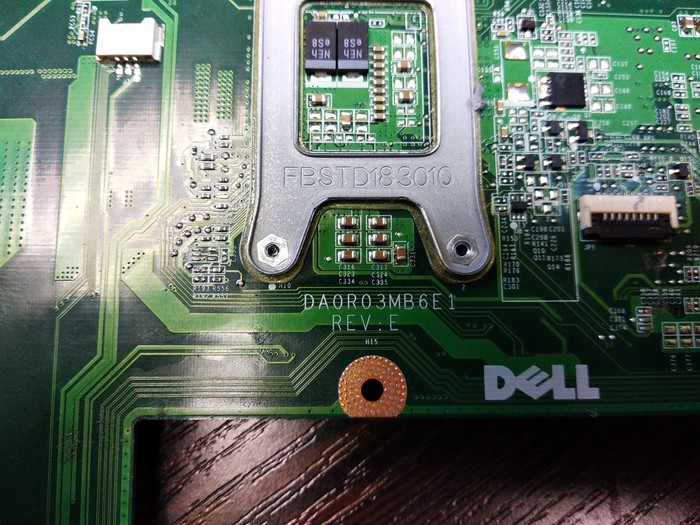

DA0R03MB6E1 rev: E

Нет подсветки матрицы.
Сначала пытаемся отделаться малой кровью. Подкидываем рабочую матрицу, меняем шлейф, прозваниваем предохранители в матрице и т.д.

В моем случае это не помогло. Значит делаем вывод что дело в плате.

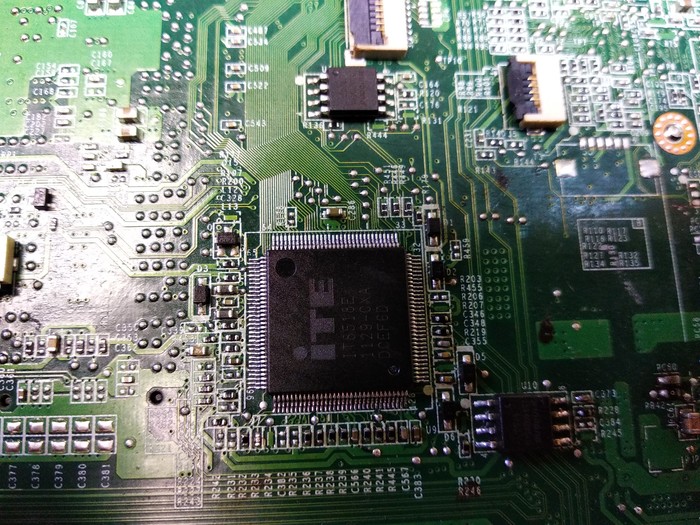

По схеме делаю замеры и вижу, что на 18-й ноге мульта 1,06в, а на разъёме матрицы 36-й пин 0в. (Почему именно 18 нога? потому что у меня мульт ITE IT8518e cxa, и у него 18-я нога управляет подсветкой матрицы. У разных мультов разные ноги управляют подсветкой).
Самое очевидное - это кз. Поднимаем 18-ю ногу и прозваниваем её на землю...ага...нога звонится на землю в 0 Ом.

Далее ищем такой же мульт или аналог, меняем его и вуаля)
Фото почти не делал, т.к. было некогда.

Это мой первый пост, прошу не кидать палками. За орфографию соре.

В очередной раз сломался разъем у моих наушников seinheiser cx 3.0 и я решил действовать радикально)
Накосчил я конечно сильно, но главное, что всё чудесно работает.

Вот что получилось:

Фоткал на тапок, за качество не ручаюсь. Украл идею отсюда:https://pikabu.ru/story/remont_shtekera_naushnikov_sennheise...

1) Meizu MX6, снятие Flyme

_____________________________________________________________________________________________________

2) Samsung J6 + (J610) замена дисплейного модуля, оригинал.

_____________________________________________________________________________________________________

3) Meizu U20, заваленный до смерти.

Сначала сервисной прошивкой поднимаем бут.

После - меняем регион на глобальный и снова шьем MRT.

Заходим в рекавери, закидываем прошивку, шьем, поднимаем сетку.

________________________________________________________________________________________________

4) LEECO Le 2 X527 замена дисплейного модуля, пожалуй самый простой в плане замены экрана аппарат.

Спустя пару минут

_____________________________________________________________________________________________________

5) Xiaomi Mi A2 поднятие трупика

____________________________________________________________________________________________________

6) Ну и напоследок iPhone 5s не включается

Вскрываем - аппарат слегка намок

Отмываем, чистим, ловим бинго - мертвый NAND, пока ждем ответа владельца о продолжении ремонта или выдаче без ремонта.

Мой инстаграм https://www.instagram.com/bgaremont/

ps: в ремонт ничего не беру, пост не ради рекламы.

Всем привет! после моего предыдущего поста ( https://pikabu.ru/story/mechta_sbyilas_6456114 ) пикабушник @sergeyburov предложил мне отправить свой старый ноутбук,(оторый ему не сильно нужен. Я согласился. Ноутбук ехал до меня три  дня, и пока я занимался делами, он лежал в коробке. Сегодня я решил его распаковать и вскрыть с целью почистить. Дальше, все покажу в картинках.

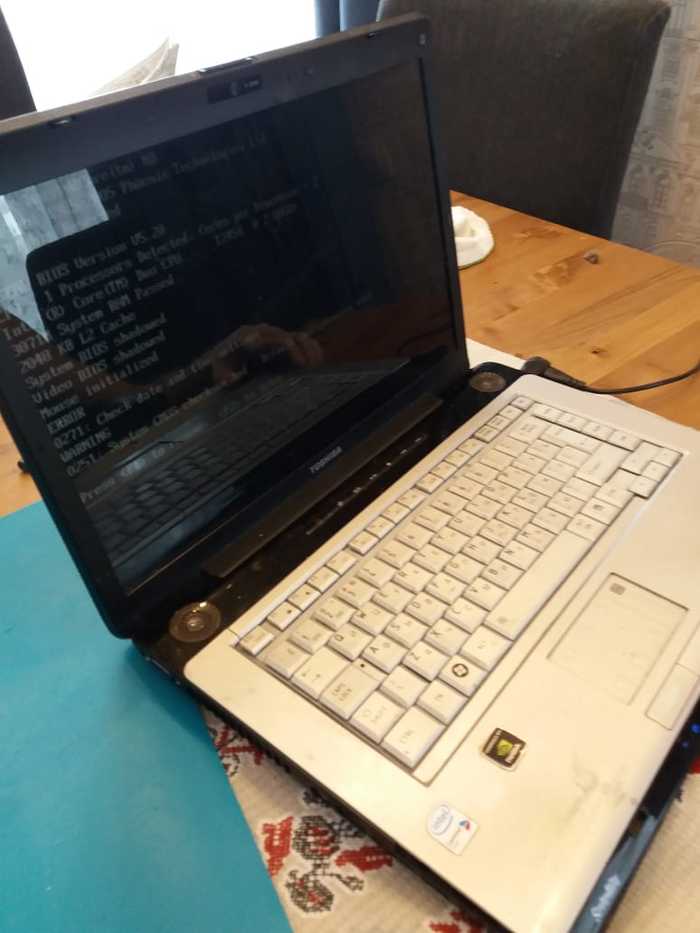

Первым делом, я решил его включить и проверить. Он запустился, но выдал ошибку (как ее устранить-далее по тексту):

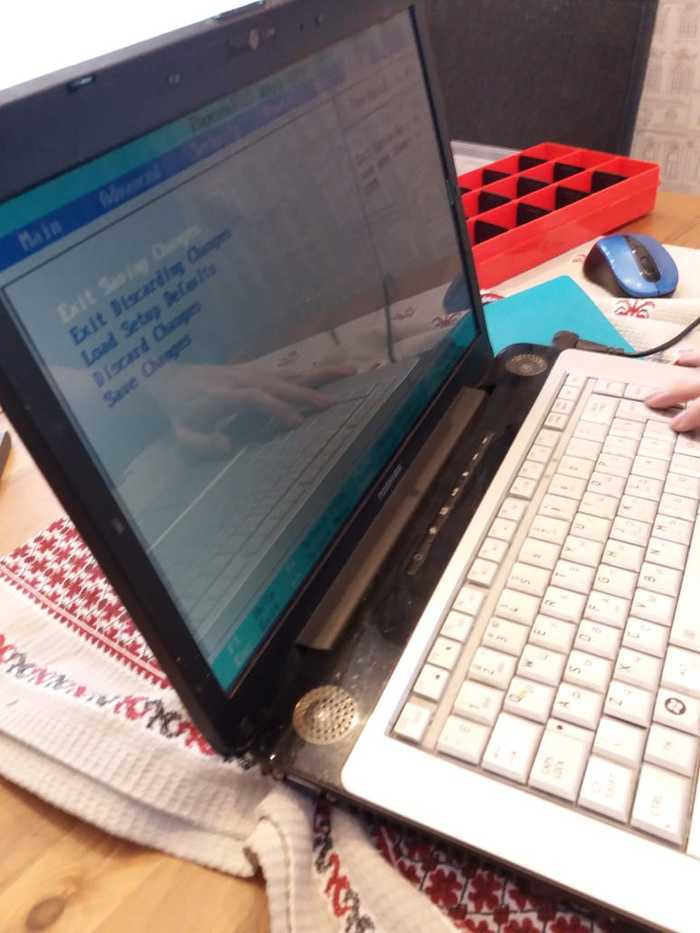

затем я попробовал нажать F2 и ноутбук показал мне биос:

Убедившись в том, что ноутбук работает, выключаем все это дело и приступаем к разборке.

Перед всякой разборкой, настоятельно рекомендую снимать акб, чтобы рабочий ноут не превратить в кирпичик дорогой.

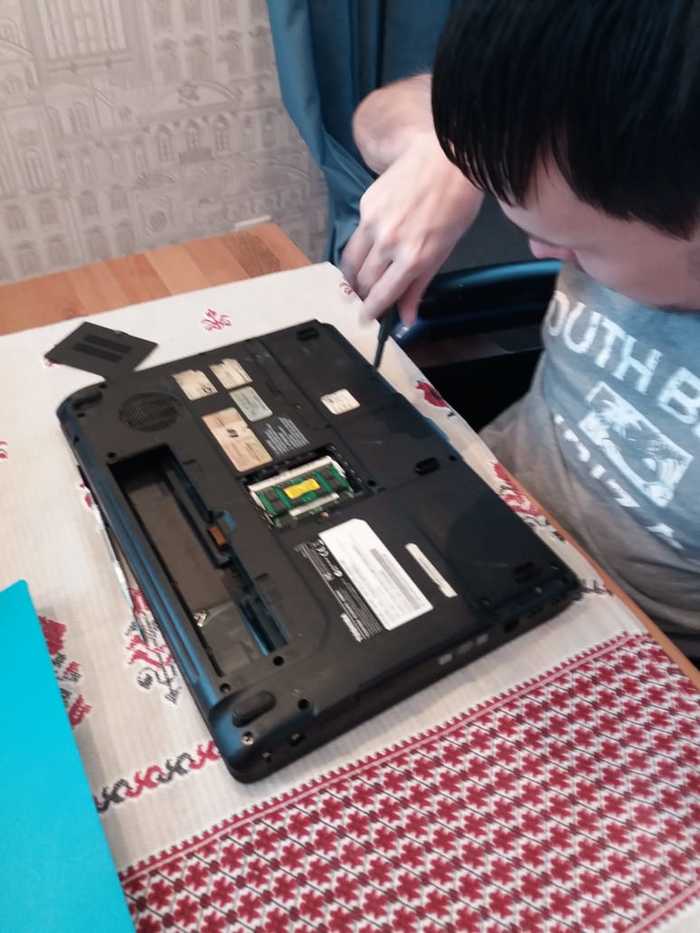

После того, как это проделали, начинаем крутить винты, которых здесь ну оооочень много лишь на одной задней части:

После того, как все винты выкручены, переворачиваем ноутбук и аккуратно открываем, чтобы не сломать петли (которые, к слову, итак уже хлипко держались)

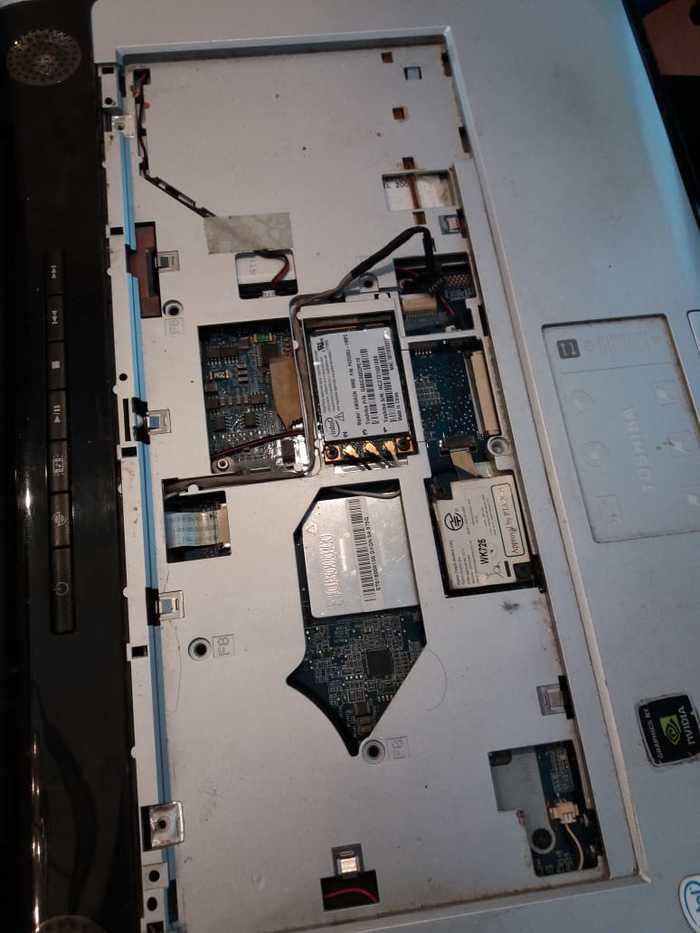

Затем, нам надо снять клавиатуру. Она держится на двух винтах, которые спрятаны под декоративной панелькой. После того, как снята клава, перед нами всплывает такая картина:

Теперь, нам надо отключить все шлейфы, выкрутить вайфай модуль и модем. Надо заметить, что винтов на топкейсе уже не было. Ну ничего.. отключив все необходимое, берем лопатку и начинаем отделять верхнюю часть от нижней (аккуратно, чтобы ничего не сломать).

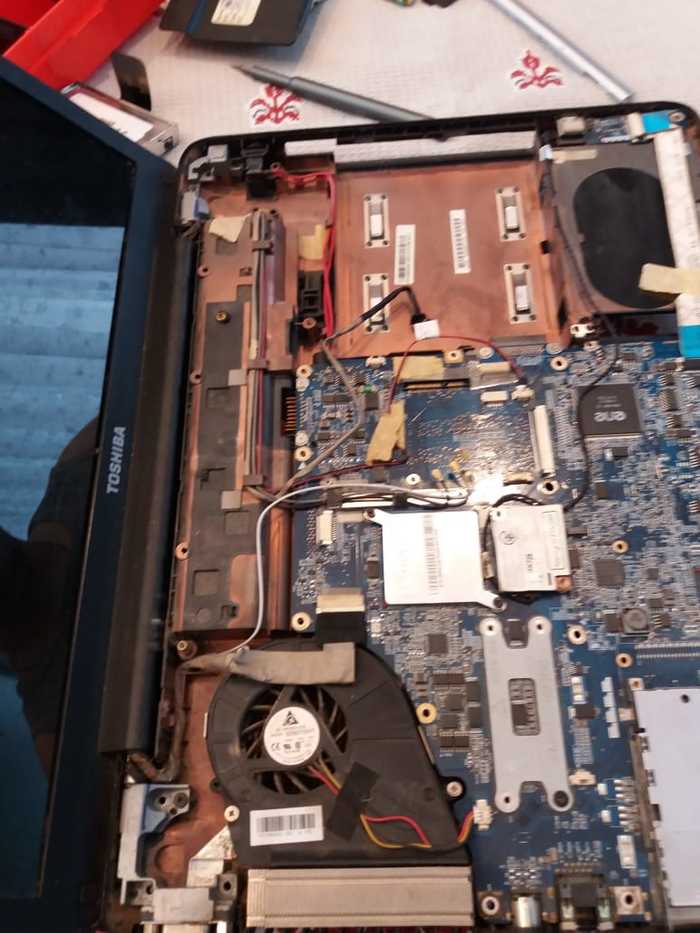

После снятия крышки, перед нами предстала материнская плата:

Тут, так же нужно снять все шлейфы, открутить все винтики. В том числе, которые держат кулер (их 2).

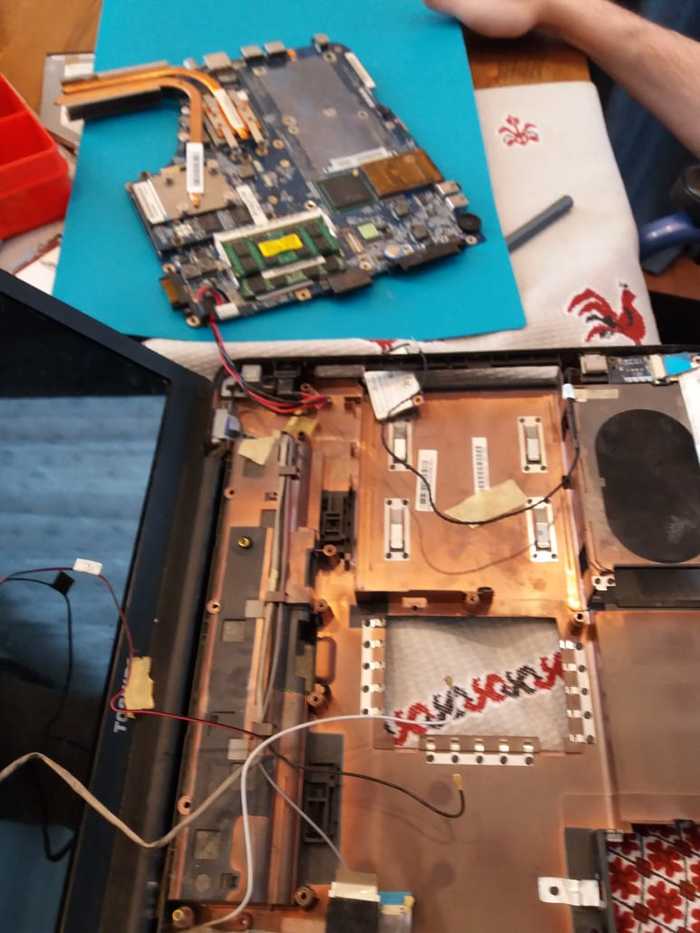

Далее, вытаскиваем плату из корпуса и кладем на что-нибудь (чтобы не поцарапать стол):

Как оказалось, у этой модели, разъем питания вытаскивается из корпуса вместе с ней.

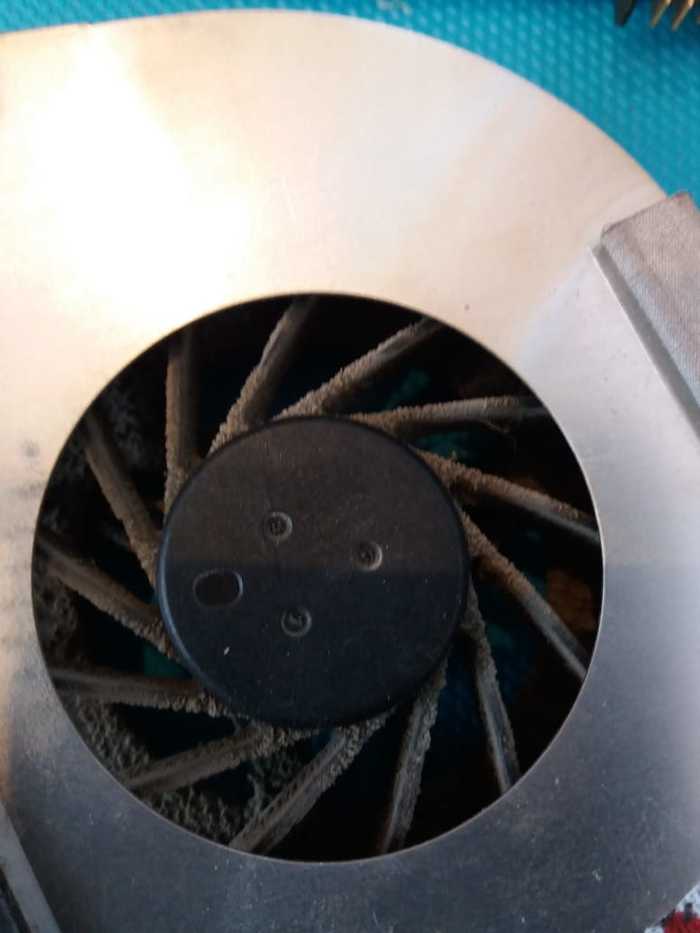

Приступим к самому интересному, а именно-к кулеру, Который к слову, был ну ооочень грязный:

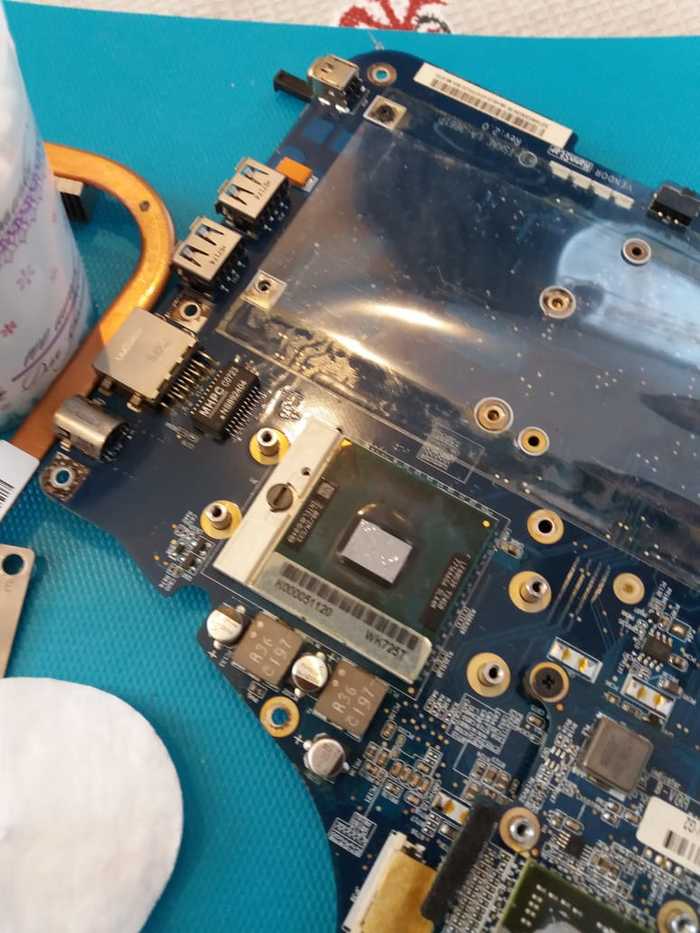

Далее, все это чистим, снимаем радиатор, убираем остатки сухой пасты и мажем свою:

Собираем все в обратной последовательности, (правда это очень потренирует память) и проверяем:

Как видите-все работает :) Теперь, по поводу того, как решить это проблему которая пишется как cheksumbad. Мне помогло простое действие-установка верной даты в биос. После этого загрузилась windows7:

Ремонт можно считать успешным.)))
P.S дорогие друзья-пикабушники, поддержите меня, мне будет очень приятно) если кто то хочет так же как и @sergeyburov прислать ноуты на опыты-пишите,обсудим.

И, да. Как видите, я надел майку (кто знает-тот поймет)))

Занимаюсь ремонт цифрового барахла в небольшом поселке.

Люди частенько самостоятельно пытаются починить свою электронику. Решил составить список того что некоторые особо одаренные рукожопы используют в качестве изоляции различных скруток (скрутки кстати тоже бывают разные, но об этом как-нибудь в следующий раз).

Ну, естественно начну с основного, великая и ужасная – синяя изолента.

С ней все понятно, она каноничная и лучше еще ничего не придумано и как гласит легенда – чем толще намотан моток - тем надежнее. Мотки толщиной с зажигалку – самое безобидное, что я видел. Встречались в моей практике блоки питания ноутбуков с шнурами перемотанными:

1. Лейкопластырем (медики наверное)

2. Скотчем всех видов, узким, широким, коричневым, прозрачным, ДВУСТОРОННИМ!! и даже алюминиевым ( тут ремонтом шнура не обошлось, сам блок питания тоже приказал долго жить, непонятно чем думал владелец)

3. Малярная лента - строители видимо

4. Тканевая изолента, моток размером с киндер-яйцо (привет электрикам)

5. Полиэтиленовый прозрачный пакет на конце скрутки зафиксированный суперклеем (видимо просто дебил, уточнять я не стал, но выглядел человек адекватным, поэтому чтобы не смущать, даже не стал спрашивать, кто же придумал эту конструкцию)

6. Термоклей, в принципе при должном уровне исполнения можно допустить такой метод, но это были просто сопли, тоже немалых размеров.

7. Старые советские дубовые кембрики в 4 раза толще изолируемой поверхности поверх обильно обмотанные неканоничной желтой изолентой.

8. Вообще без изоляции – провода были завязаны в узлы и торчали в разные стороны, нужно отдать должное – завязаны они были на достаточном удалении друг от друга и в принципе все работало если не шевелить. )

Но то что побудило меня вспомнить весь этот ужас – планшет побывавший в "ремонте" у моего конкурента по соседству. От батареи тянулся проводок срощенный в середине (благо хоть спаял его) и место пайки было заизолировано маленьким обрывком !!! бумажного ценника, этот альтернативно одаренный, пожалел целого ценника для человека с которого за замену батареи взял 1400 рублей.

Пост не несет никакой смысловой нагрузки, просто решил поделиться случаями из собственной практики. Уверен у любого мастера наберется подобных историй на маленький томик. Фотографий не делал, просто некогда. Если есть что рассказать – дополняйте.
