Принесли Lenovo G50-70 с просьбой поменять неисправный процессор. Вместе с ноутбуком принесли донорскую плату.

Поскольку на борту Lenovo G50-70 распаян Pentium 3558U, а на доноре стоит Intel Core i3-4010U, то в результате ремонта должен будет получиться небольшой апгрейд.

1. Снимаем неисправный процессор под злым чёрным компаундом с платы:

2. Чистим плату и пятаки от злого черного компаунда. Грустим над парой вырванных пятаков и восстанавливаем их. Радуемся что их было всего два:

3. Снимаем процессор с донорской платы и реболлим его:

4. Вспоминаем что процессоры intel Haswell кривые от рождения. Подложка микросхемы выравнивается сама при запайке примерно на 150-180 градусах. Выглядит страшно, но это нормально:

5. Новый процессор установлен.

6. Шьём чистый Bios и запускаем:

7. Получилось. Аппарат жив.

Постоянный клиент принёс аппарат EXFO FTB-200 с чёрным экраном. Попросил заменить видеочип.
Аппарат я разобрал и вот что увидел внутри:

Внутри обычный ноутбук на intel Atom. На борту порезанная Windows XP. Никакого отдельного видеочипа здесь конечно же нет. Вся видеосистема находится в северном мосту.
По всем признакам аппарат включается и нормально работает. Только без изображения. Очевидно, что проблема не в мозгах, а где-то в контактах, либо в самой матрице.

Так и оказалось, был повреждён шлейф матрицы и разъём его подключения на материнской плате. Матрица жива.

Отремонтировано.

Когда-то топовая видеокарта ASUS GTX 780Ti. Пришла с прогаром двух фаз системы питания видеочипа. В итоге имеем короткое замыкание по 12В линии доп.питания и уход БП в защиту при включении.

Все компоненты в районе места прогара были предварительно сняты. Само место прогара пришлось высверливать.

В итоге короткое замыкание в слоях текстолита пропало.

Карта собрана и успешно протестирована в нагрузке

Две повреждённых фазы восстановлению не подлежат. "Запасных" площадок под дополнительные фазы на данной модели видеокарты нет. Поэтому для тестов пришлось немного снизить частоту ядра. По согласованию с клиентом в дальнейшем он будет это делать самостоятельно программой MSI Afterburner. От модификации биос с понижением частот отказался.

Впрочем, на мой взгляд не в бенчмарках карту можно безопасно эксплуатировать в стоковых частотах без разгона.

Здесь явно присутствует инженерный просчёт. Это тот самый случай, когда в топовой карте производитель не предусмотрел элементарные предохранители по 12В и именно из-за этого текстолит прогорел насквозь.

"Гореть" начали вероятнее всего фильтрующие керамические конденсаторы, установленные возле драйверов ключей. Мощный блок питания может просто "не почувствовать" такой пробитый конденсатор. В итоге рано или поздно раскалённый конденсатор прожжет текстолит насквозь.

Хотя карта топовая, но Asus всё же сэкономил на ней две копейки...

Дело было вечером, делать было нечего... Валялся давненько у меня процессор AMD Phenom II X3 710 с сильно погнутыми ножками по краям и немного в середине. Ну и от нечего делать я решил его восстановить. Ну что, приступим!

Первоначально надо было выправить все сильно загнутые ножки, это очень удобно делать обрезанными  иглами от шприцов:

К сожалению не снял состояние процессора до  манипуляций, но вот фото после правки иголкой:

Уже выглядит обнадёживающе. Ножки-то я выпрямил, но они всё ещё довольно кривые что бы процессор вставал в сокет. Тут нам помогут зубной зонд и верхняя пластиковая часть от сокета.
Проводим зубным зондом между ножек процессора, он проходит между ними идеально не задевая ровные ножки и выпрямляя гнутые:

Попутно правим всё той же иголкой совсем кривые ножки. После каждой такой процедуры нужно накидывать на проц верхнюю часть сокета и смотреть где ножки не попадают в отверстия.  В итоге после 10-15 минут мучений проц с лёгким усилием залез в кусок сокета:

Проводим зондом с обратной стороны по всем направлениям что бы окончательно выравнять ножки:

И казалось бы всё,  можно вставлять и пользоваться... Но нет...  На проце отсутствуют 3 ножки.
Сделал визуализацию pinout что бы было понятнее:

Красным выделены контакты NC, тобишь они никак не задействованы в работе процессора.
Зелёным же я выделил ножку которая именуется как VDDA, не буду подробно описывать что это, скажу только что эта ножка отвечает за питание внутренних частей CPU, но как можно видеть по pinout эта ножка дублируется ещё два раза, так что в принципе её не обязательно восстанавливать, процессор  и без неё в теории должен работать. Но мне же нечего делать, я восстановлю :D

Сдёргиваем ножку с донорского CPU:

"Заряжаем" её в уже знакомую иголку:

Ну и припаиваем:

Всё, процессор готов.

Жаль в текущий момент нету матери что бы проверить, но что-то мне подсказывает что он должен работать.

PS:много раз  восстанавливал подобным методом погнутые и отломанные ножки. Надеюсь было интересно и полезно :D

Сокеты процессоров AMD приходится ремонтировать гораздо реже, чем на intel. Но юзвери способны поломать даже казалось бы неубиваемый AM3+

В таком состоянии сокета материнская плата иногда запускалась, но стабильно не работал один канал памяти.
Тут всего два варианта: либо менять сокет целиком, либо попробовать заменить повреждённые ножки

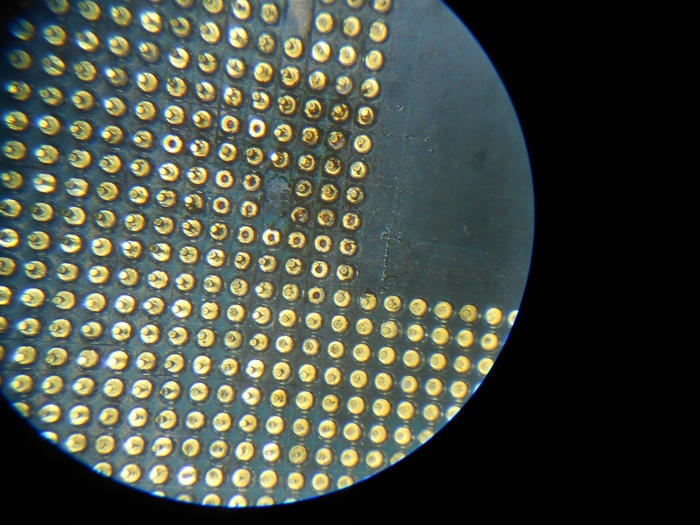

Все повреждённые ножки были аккуратно удалены из сокета. Точно такая же картина наблюдалась и с нижней части . Всего порядка 35-40 ножек сокета было заменено.
Донором стал AM2 сокет на старой распаяной плате из коробки с донорами.

Конечно, без крышки заметно что ножки менялись. Однако, после ремонта сокета плата стала стабильно проходить инициализацию и неисправный канал памяти заработал.

Конечно, замена сокета в такой ситуации более предпочтительна. Но я не держу в наличии новых AM3 сокетов, плюс ремонт нужно было выполнить в течение пары часов. Клиент был готов заплатить за работы как за замену сокета на новый. Поэтому сделано так как сделано.
