Или история о том, какой же я всё таки баран))
Однако, здравствуйте!
Как многие знают, я (и не только я) умею увеличивать память на яблочки и не только (кстати подъехал программатор под современные телефоны на андроид. Кому на 1Tb память?)))
И вот на столе у меня ipad mini ту с 16gb на борту:

Планшет детский)
Задача простая - заменить стекло+тачскрин и нагрузить чуть памяти(по максимуму).
Время вечер. Как раз успею разобрать, сделать и собрать.
И тут понеслось. Как обычно под вечер: замены АКБ на всех видах телефонов, наклейки стёкол, приёмка новых телефонов, выдача отремонтированных и так далее.
Быстренько отремонтировал, ага)
Откладываю ремонт на следующий день.
Утро. 11 часов.
Сразу закидываю планшет на нижний подогрев и жду минут 5 для размягчения заводской проклейки, ибо на холодную отдирать то ещё занятие)

А вот так приходится отклеивать части стекла:

Начало положено. Дальше поддеваю лопаткой верхний угол, беру рукой тачскрин и резво отрываю его от рамки. Валдализм))

И, пока на свежий дисплей не села пыль и остатки стёкол, заворачиваю в пленку, что бы не замёрз)

Стекло - вещь такая, что если попадает на дисплей, то может неплохо так его поцарапать. А он нежный что пиздец.
Далее беру фен с температурой 170 и неспеша отколупываю остатки стекла.
Вот:

Откручиваю 4 винта по кругу и отклеиваю токопроводящие тряпки:

Откидываю дисплей. Далее ещё щепотка болтов по краям защиты дисплея:

Добрался до платы и аккумулятора:

По итогу вот весь фарш:

Дальше скучная процедура извлечения платы. Вот она.

Основное сделано.
Время 12.
Расчехляю ещё один нижний подогрев от айфонов и делаю вот такой колхоз:

Закрываю процессор и аудиокодек, ибо он сука сильно нежный к температурам, а жарить тут надо аж целых 300 градусов, так как микросхема под компаундом!!!
Отпаиваю кусочек защиты с платы, что бы было удобно залезть под чип. Немножко возни и готово:

В дальнейшем я её отломаю, что бы не мешала, ибо жесткость платы тут придает верхняя защита.
Лучше кусок защиты, чем тысяча оторванных пятаков))
Дальше всё по старинке.
Зачистка платы от старого припоя и компаунда.
Читаю калибровки и серийные номера старой памяти давно всем известным программатором и сразу записываю в другой чип с немного большим объёмом:

Следом запаиваю память и подключаю в таком виде к компу:

Получаю dfu режим. Он же режим восстановления:

Прошиваю и... Получаю ошибку -1 🤣
Не села память как нужно или обрыв связи между процессором и чипом памяти.
Снимаю память и устанавливаю по новой.
Снова нет.
Замеры сопротивлений и короткого замыкания на контактах под памятью.
Всё на месте.
Хорошо. Меняю память. Снова ошибка.
Устанавливаю обратно старый чип памяти. Всё работает, планшет сразу запустился.
Не ну бля не может же такого быть)
Снимаю снова микросхему и ставлю снятую с такого же миника. Опять ловлю ошибку со знакомой надписью sending NORdata.
Да билять) Несоответствие загрузчика, несовпадение данных калибровок, а может не хватает мощности на запуск процессора, оперативки и памяти.
Перебираю варианты, где копать и что делать.
Ладно. Прошью-ка  я его через itunes.
И да.
Проблема оказалась тупо в приложении 3utool...
Хотя я бы не подумал, так как буквально вчера прошивал через него такой же ipad.
Перебирал микросхемы я не много не мало раз 10 туда сюда. Но использовал уже низкотемпературный припой(138). Термический удар плата не получит.
Окончательная запайка чипа идёт уже на среднетемпературный припой(180 градусов).
Время 17ч))
Собираю всё в обратном порядке:

Обязательно не забываю 2 магнита, что бы родной смарт-кейс прилипал к дисплею:

Обычно их не находят на старом тачскрине. Они там приклеены не заметно и если их не поставить обратно,то в дальнейшем крышка смарт-кейса будет болтаться как г... на верёвке))
Зачищаю по кругу остатки заводского клея, снимаю все защитные стикеры и клею тачскрин обратно на двусторонний скотч с дополнительной проклейкой правого нижнего угла на t7000, где находится шлейф:

Время 18:00. Готов к выдаче)

Вот так вот.
С такими капризами последнее время прошиваются телефоны и планшеты типа iphone 5/5s/air/mini и mini2. На остальных всё проходит гладко.
Хотя я больше всего склоняюсь на баги своего программатора, так как неделей ранее обновлял его на последнюю прошивку.

Ну а за оставшиеся два часа работы успел сделать только 7 с аудиокодеком и 6 айфон с 10ю оторванными пятаками под модемом.

Всем увидимся))

Принесли на замену стекла вот такого красавца.

Будем разбирать.
Греем на сепараторе до все тех же условных 80° градусов Цельсия.
С помощью присоски и пленки отделяем заднюю крышку.
Осторожно со шлейфами.

Сняли.
Выкручиваем все винты и снимаем среднюю часть.
На этой моделе сканер отпечатка совмещён с кнопкой включения.

Снова разогреваем тушку и с помощью спирта и пинцета убираем все мелкие осколки.
Мне удалось поддеть проклейку и вытащить.
После завожу пленку под матрицу и прохожу вниз, срезая скотч.

Все. Матрица отделена.

Срезаем стекло струной и проверяем.

Матрица жива и хорошо себя чувствует.
Очищаем от клея и клеем на стекло OCA-пленку.

Центруем матрицу в раме и прикладываем стекло.
После отправляем в аппарат для прессования и удаления пузырей.

Отлично. Пузырей нет.
Собираем в обратном порядке.
Ну и для сравнения до и после.

Приветствую вас, Пикабушники! Судя по тому, что мой предыдущий пост не заминусили, выкладываю ещё одно воскрешение. На этот раз нам нужно чуть больше старого оборудования: ufs_hwk, универсальная прищепка fbus и infinity BB5 Easy Service Tool (он же BEST)

Это универсальный адаптор FBUS (прищепка), у старых телефонов Nokia есть контакты на плате под батареей для сервисных операций (прошивка, разблокировка от оператора, чтение паролей, сохранения номеров, смс и даже фоток)

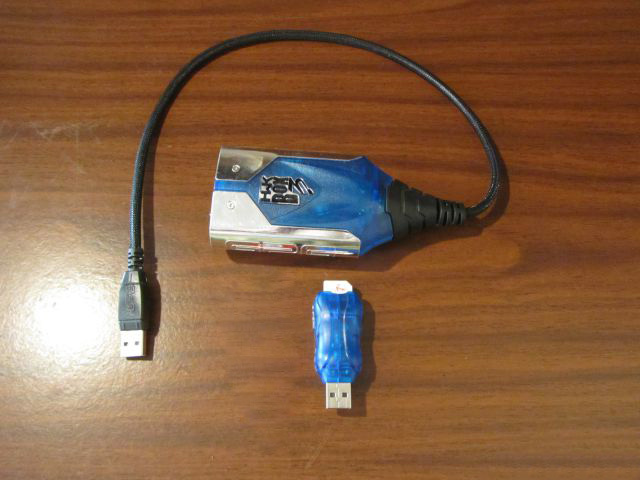

А на этой картинке UFS_HWK - программатор для динозавров коробочка с чипом, который помогает компьютеру общаться с кнопочными телефонами.

А вот штучка похожая на флешку в которую воткнули симку - это Dongle Infinity BEST, ключ без которого не запуститься сервисная программа.

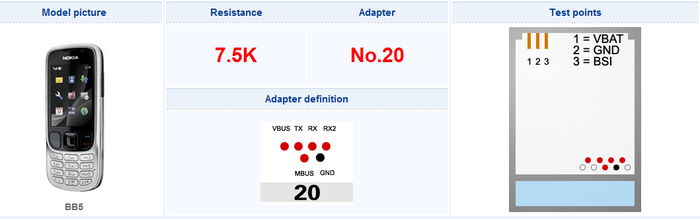

С помощью программы Losnn Clamp_Upgrade_V2.2.0 узнаем какое сопротивление надо выставить на прищепке, какой адаптер нужен для нашей модели. НО, есть одна хитрость: можно загнать в тестовый режим телефон используя нужное сопротивление по линии BSI, именно для этого мне и нужна прищепка. Обмен данными будет происходить по USB.

Про оборудование немного рассказал, а теперь предлагаю посмотреть видео

Спасибо за внимание! Всем удачных ремонтов! Мой ВК

Приехал ко мне из славного города Санкт-Петербурга макбук. Заказчик сообщил: "ребёнок пролил молоко, после залития включался и показывал папку с вопросом, а спустя некоторое время вовсе перестал включаться.

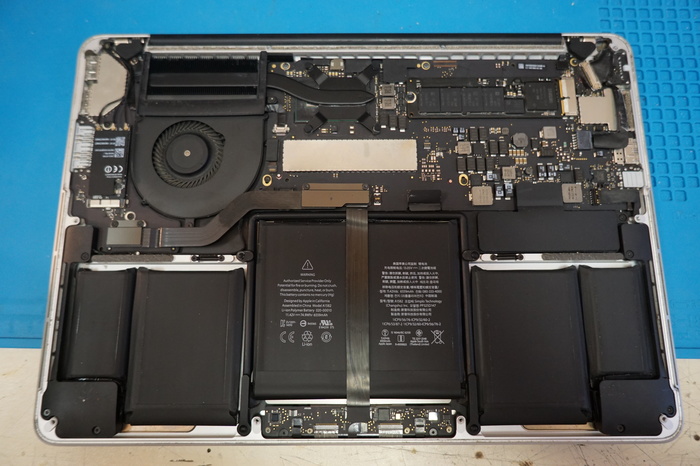

Общий вид внутри

Плата у нас 820-4924

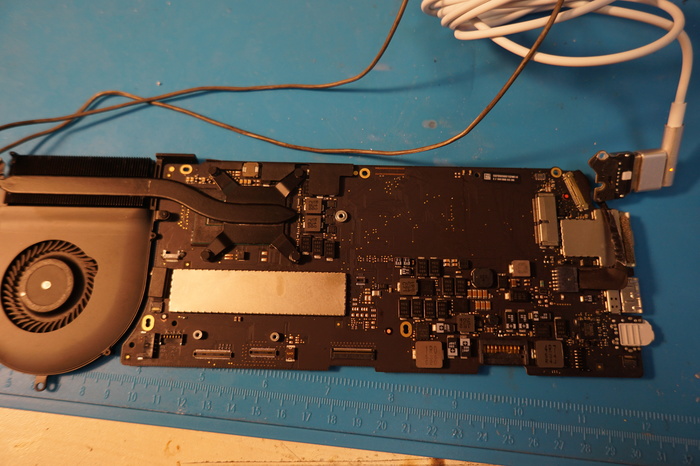

Вытаскиваем её, снимаем всё навесное, подключаем к ЛБП и видим, что включения нет.

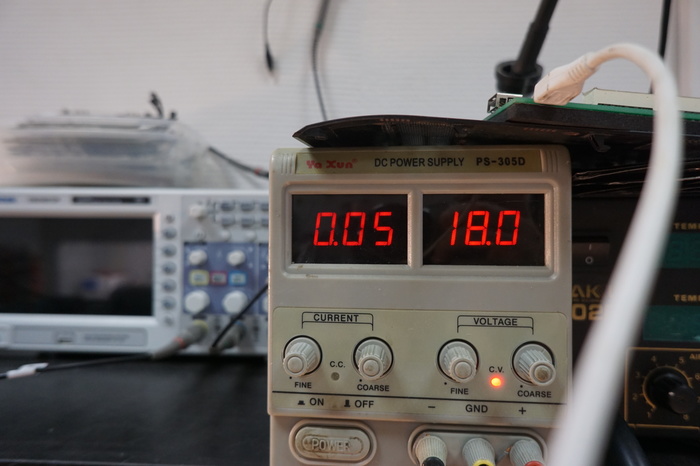

Потребление тока  висит на 0.05А и намекает нам о том, что первичные цепи питания заработали, а вот дальше идет затык

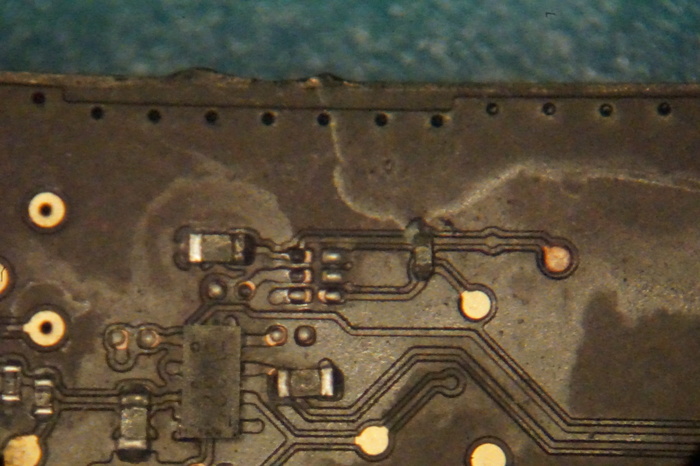

Осматриваем плату в микроскоп, видим слегка сгнившие элементы. Свойства свои они не потеряли, но всё равно будет заменены после решения основной проблемы. Отвечает эта область платы за разрешающий сигнал EN на матрицу.

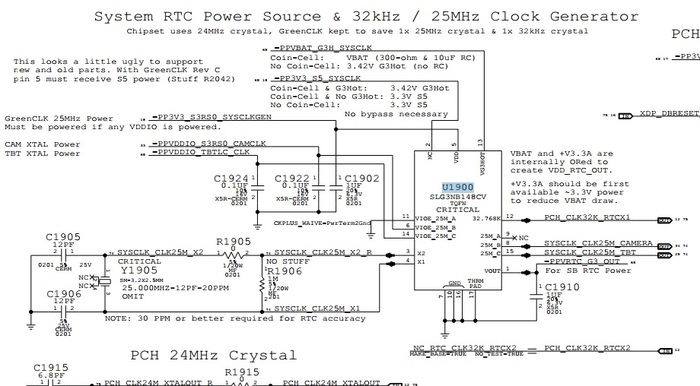

Так как залитие платы пришлось на верхнюю часть, осматриваем её дальше и видим сгнивший U1900, он же кварцевый генератор и он же выдает первичное напряжение 3.3В на область RTC(ход часов и прочая лабуда) в хабе(который находится рядом с процессором).

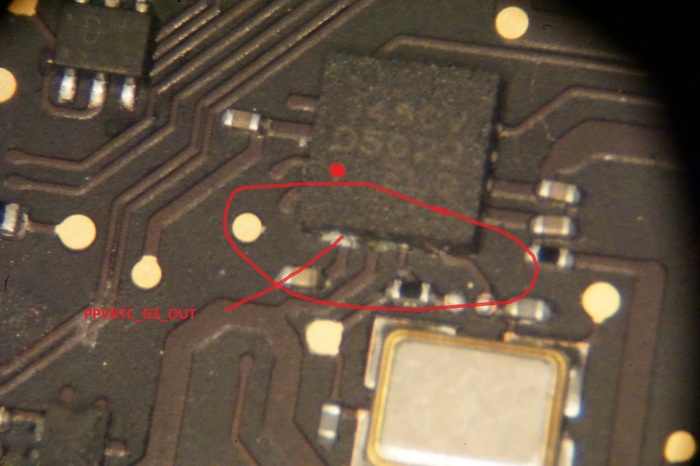

Подключаем плату к зарядке, проверяем напряжение на этой ноге. А там у нас 2.7В. Маловато будет. Снимаем, меняем. Заодно и конденсатор гнилой меняем

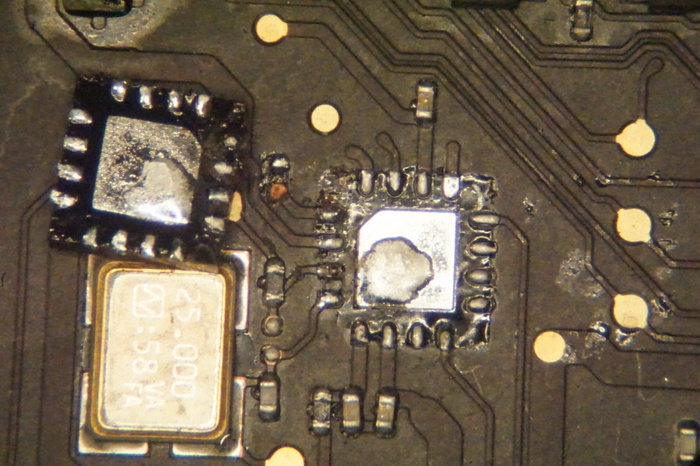

Как видим мусора под микросхемой много. Ставим новую. Посадочная площадка под конденсатор сильно окислилось, пришлось пошкрябать ножичком, чтобы снять всю бяку и заново залудить площадку.

Заменили U1900, конденсатор. Подсобираем систему, включаем и проверяем.

Дальше стандартная проверка переферии, тест ASD и прочие неинтересные вещи.

P.S. На SSD молоко тоже попало и к сожалению SSD ушел в вальгаллу. Заказчику был установлен диск на 512 вместо 128, так что заодно и апгрейд получился.

До скорых встреч!

При наличии вопросов и предложений: qwert1987@icloud.com

Для интересующихся цифрами за ремонт платы - 8000 российских Тим Куков.
