Чистил фотки, и тут вспомнил один из многочисленных ремонтов айфонов. Мое хобби - заниматься скупкой техники Apple и восстанавливать ее. Ремонтирую все, кроме процессора (накатать могу, но вот перегреваю походу).

Собственно, подав объявление о скупке, мне через некоторое время написал продавец с таким предложением:

Находился он в 40км от меня, благо рядом были мои знакомые и они забрали.

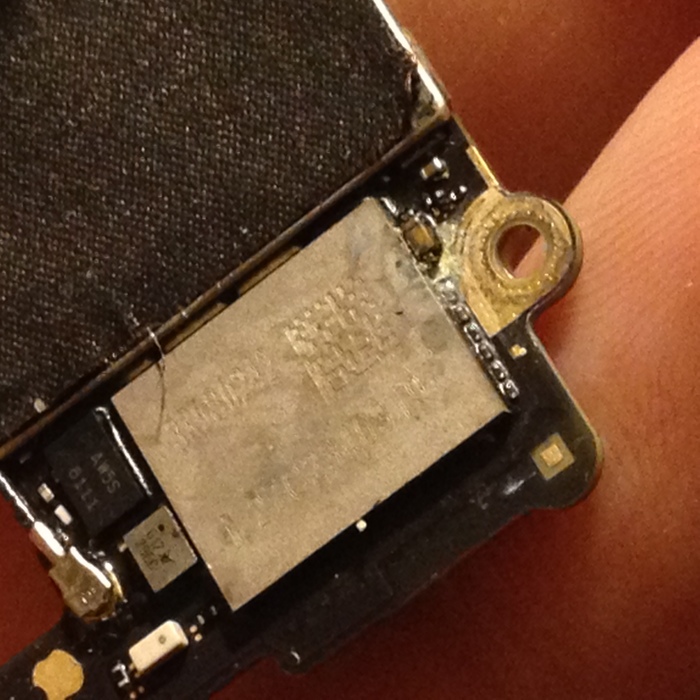

В итоге купил кота в мешке, да и еще друг при осмотре не обратил внимание что аппарат залитый:

Почистив это место, подключил питание - увидел кз. Беру кусачки, аккуратно удаляю этот конденсатор, иии...

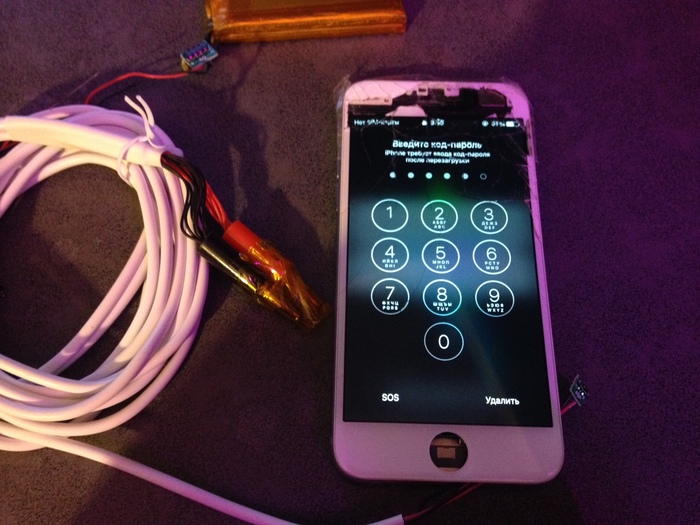

Завелся!

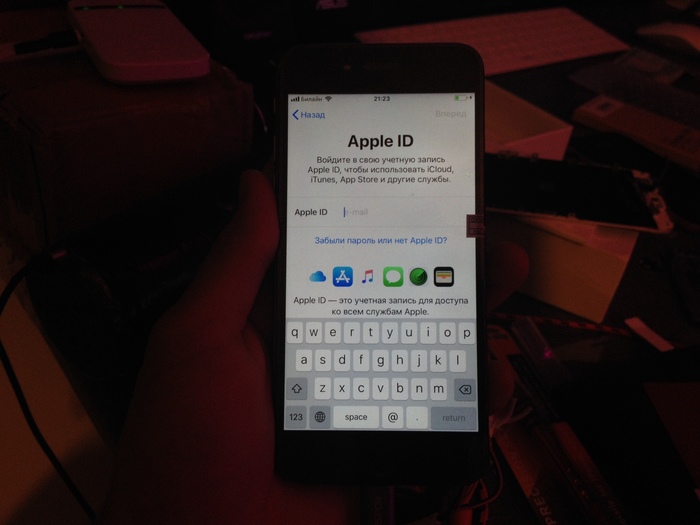

Узнаю айклауд у владельца (он оказался адекватным и не стал требовать выкуп):

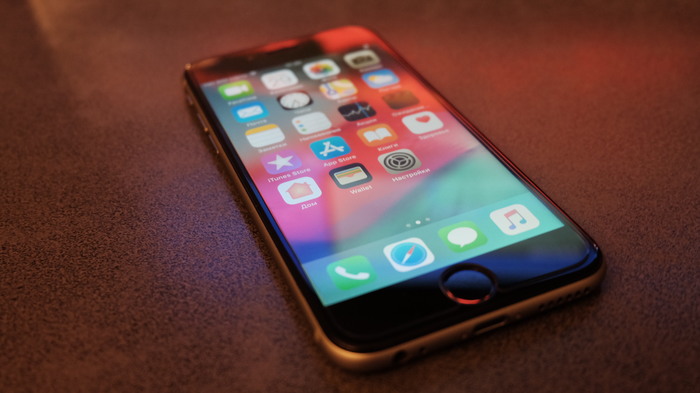

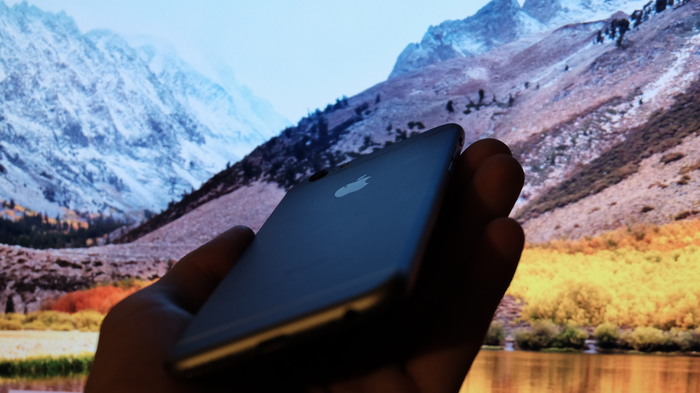

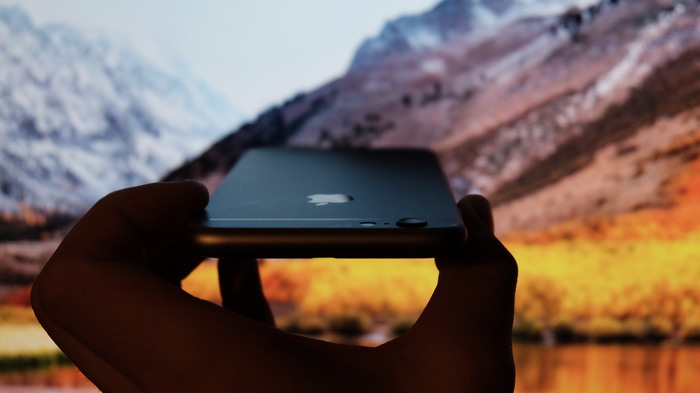

Собираем, ставим дисплей, протираем, готово!

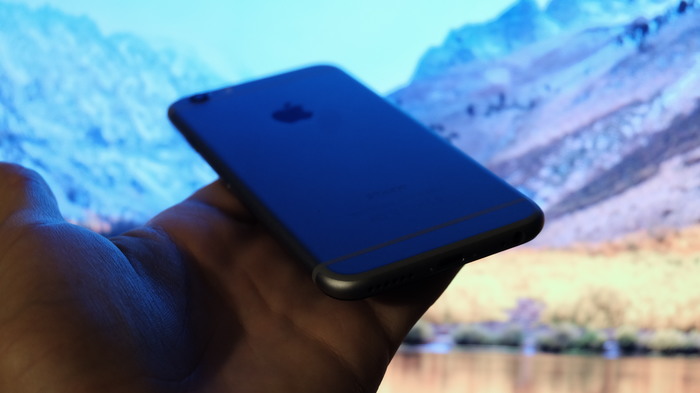

P.S. абсолютно все работает. Конденсатор потом впаял.

P.P.S. у меня есть много таких случаев, но пруфы к сожалению не ко всем есть. Если кому-то понравится, выложу еще. Там серьезные ремонты, ребол модема, память, контроллеры питания, восстановление пятаков и так далее, все делаю без микроскопа.

Достался мне замученный планшет. Не комплект (нет камеры и динамиков).

На продажу не пойдет и по сему актуальность заказа шлейфа так себе.

Сделаем чем есть есть.

Кошка думает я идиот

Итог.

Всем бобра и удачных ремонтов. Верните @Uspeli

Началось с сообщения в вайбере, парень из моего города носил мне ноуты на ремонт.

Как выяснилось понесли люди винду переставить, вернули ноут трупак и пакетик с детальками. Было это прошлым летом вроде, потому картинки в вайбере уже удалены, но у меня пакетик с детальками до сих пор есть, все ленился посты писать.

Итого в пакетике мы имеем снятый мульт, видик, пару шимок, транслятор на VGA и некоторое количество транзисторов, ничо так винду переставили, ну думаю хули нам кабанам и не такое делали. Абы клиент платил. Нотик когда был новым и рабочим выглядел так.

Перед разборкой стоит проверить легенду с переустановкой винды, люди обычно винду переставляют когда пиздец железный уже случился, сотни раз менял видики, севера, хабы, собираешь проверять а винда свежак и в 90% случаях даже не доставлена до конца, ноуты без дров, и прочие прелести свежепереставленной винды. Потому раскидываем и проверяем основное винт, память и матрицу. Матрица и память выжили их даже не подменили, как у нас многие делают, не смог починить, накидал в ноут дохлой памяти, дохлый\полудохлый матрац, не починил зато профит, ненавижу таких пидарасов. Ну не сделал, отдай как есть, а так сделаешь плату, а там еще куча сюрпризов. А вот винчестер такой себе, подкидываем его в проверялку винтов, у меня это Toshiba u400, вероятность что винда изначально могла быть проблемой есть, потому пока верим клиенту.

А теперь трэшак, раскидываю, достаю плату и смотрю на это. Ковырян по трехвольтовой ветке, рваные перемычки, стрелками отмечены, это поиски короткого замыкания по 3х вольтовой ветке.Снят комутатор, и видите дорогу которая отдельно от платы висит - коммутатор питания светика винта, дорога висит не потому что оторвана, а потому что отгорела.

Ну и то что увалило насмерть и было снято попередниками в результате поиска КЗ, мультиконтроллер

Транслятор на VGA

Какая то ляпуха припоя возле кварца

Не хватает транзистора

Ну это из того что видно, прикинул по цене уже выходит нормально, но еще не известно жив ли проц, а там Хасвелл с хабом на одной подложке, а на хаб тоже 3 вольта заходит. В общем от ремонта отказались и продали мне сий недодевайс на органы, и я бы эту плату закинул бы в коробку с донорами, если бы не одно но, нужно выяснить жив ли проц.

Беремся за диагностику, не смотря что дохера всего снято, на 3х вольтовой ветке все равно 30ом, этого маловато, попробуем выяснить кто же все таки виноват проц или нет. Подпаиваем проводок в сторону нагрузки, потому как в сторону дежурки сопротивление ОК. Само собой после того как поснимали все подозрительное и порвали остатки перемычек.

ИИИИИИИ, не проц, последний виновник(как я думал), оказался коммутатор питания матрицы, снял его и сопротивление выросло до килоом.

Здорово конечно, но плата уезжает на органы все равно, делать ее не выгодно даже мне. И пошла бы плата в утиль, но мир не без добрых людей, подогнали мне донора с прогаром под процом после залития, на доноре проц дохлый 100%, а вот остальное будем перекидывать, потому этот пост без углубления в схему, хотя как знать, как знать.

Перекидываем самое необходимое для старта платы. Мульт, под ним одна дорога оторвана, но она не задействована, потому фиг с ней.

Перекидываем коммутаторы.

Часть фоток потерялась, потому так расскажу, Перекидал самое необходимое, появилась реакция на кнопку, но нет питания проца, на шиме есть входящее, есть энейбл, нет повергуда, меняю шим, есть старт. Обрадовался, думал готово, и дальше мерять ничего не стал, а зря.

Как дурачок перекатал видик с донора, а плата его не видит, оказалось что шим питания видика и видеопамяти тоже мертвы, но так же мертва и видеопамять, в коротком по трем вольтам. Поменял шимы, поменял видеопамять(угадывать какая именно в кз, ну нафиг, поменял все четыре. Питания памяти и графики поднимаются, а дискретки все равно нет, полез смотреть страпы, все стоит правильно, а видика дискретного нет. В биосе пишет что только интеловский видик и все и в виндовсе тоже нет ничего, рендерит только интел.

Примерно такую картину наблюдаем.

Отложил я ее, надо подумать, через недельку взял и со свежей головы тут же решил проблему, оказалось я рукожоп и видик не сел нормально, угол один приподнят и шаря не сели, перекатал еще раз и о чудо в биосе, увидел заветное амудэ ))).

Лайфхак, что делать если петлям хана, изначально я этот ноут думал оставить себе, но потом передумал, клиенту я бы купил новые петли и поставил, но себе смысла нет, короче одна петля на ноуте сломана, будем ремонтировать

Понадобится, индукционный паяльник(у меня его еще не было), потому применим ректальный криптоанализатор, таблетку аспирина и кусок меди. Из толстой медяхи выгнем уголок и попробуем все починить.

Ставим в кузов, как видим колхоз ничему не мешает.

Собираем крышку матрицы и проверяем жив ли видик, то что в биосе его уже видно здорово, но не забываем что вмешательство было сильным,  поменяно и питание видла и видеопамять и сам чип, а значит возможны всякие неожиданности, винда качает драйвер

ИИИИИИИ, ДААА, работает. Видик говно конечно, но сам факт ремонта на лицо.

Ну а дальше оказалось что есть еще мелкие косяки, несмотря на поменянный коммутатор, светик индикации работы винчестера не работал, оказалось эти нехорошие люди посносили резисторы, и зарядку отдали хозяева тоже глючную, но по зарядкам я как нибудь пост напишу, ненавижу импульсные БП.

Короче не понял я как такое можно с ноутом сотворить если он еще работал, судя по легенде, и как можно забрать из ремонта трупак с пакетом деталюх вместо ноута хотя бы в таком же состоянии как сдавал. Мне парень и фотки кидал этого сервиса с телефонами, но я их потерял, Саша вдруг ты читаешь кинь фотки.

Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.

Вопрос можно задать сюда remonterzeleza@gmail.com

А теперь я есть и в контакте, можно и там спросить чего, а еще там недоремонты, которые на пикабу постить стыдно, их пока мало, но буду по возможности добавлять https://vk.com/remonter_zeleza

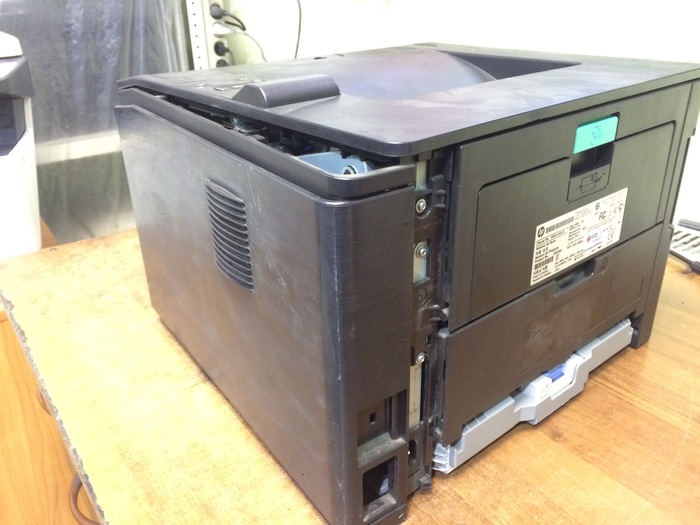

Поступил с обращением трещит при печати, заминает бумагу по всему тракту. Шасси очень похоже на НР 2055, что интересно, недостаток с шестернёй 29т так и не был устранен. Неисправность диагностируется сразу же. Приступаем к разбору. Снимаем правую крышку.

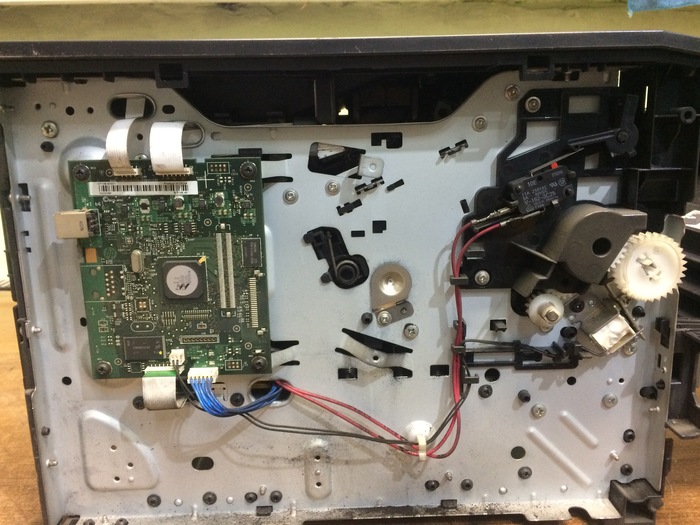

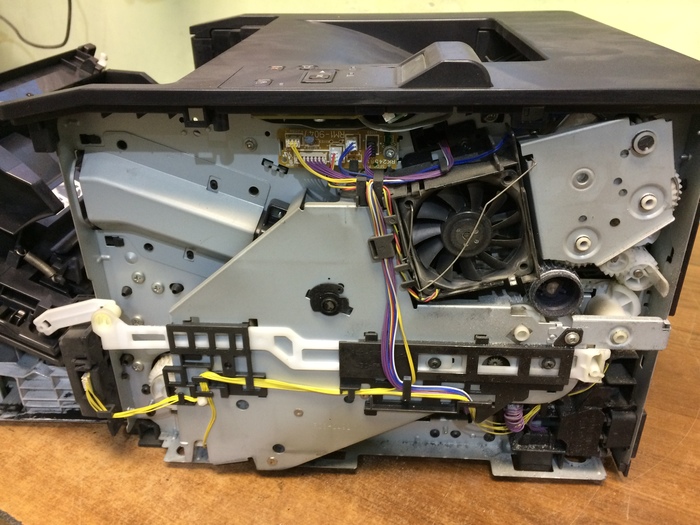

Видим редуктор, плату управления и вентилятор.

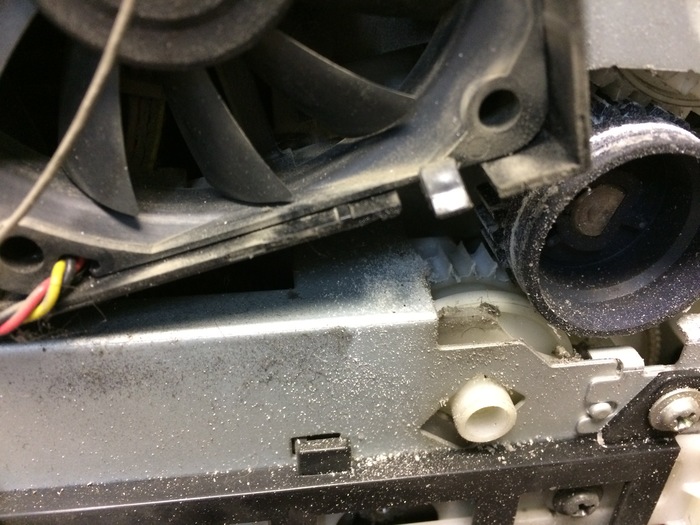

А вот и уставшая шестерня привода тормоблока RU7-0375. Для того, чтобы ее заменить необходимо снять редуктор.

Аккуратно распутываем провода и снимаем пластик.

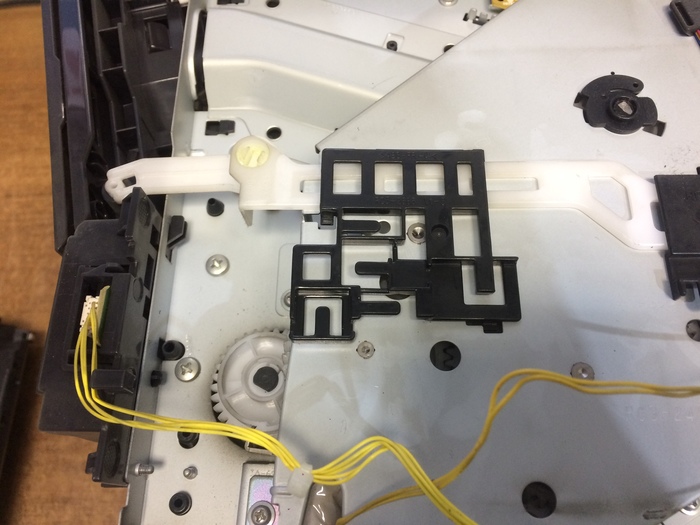

Снимаем рычаг. С его помощью ослабляется прижим термоблока.

Откручиваем винты по периметру и два винта слева и справа от шкива мотора. Поднимаем редуктор.

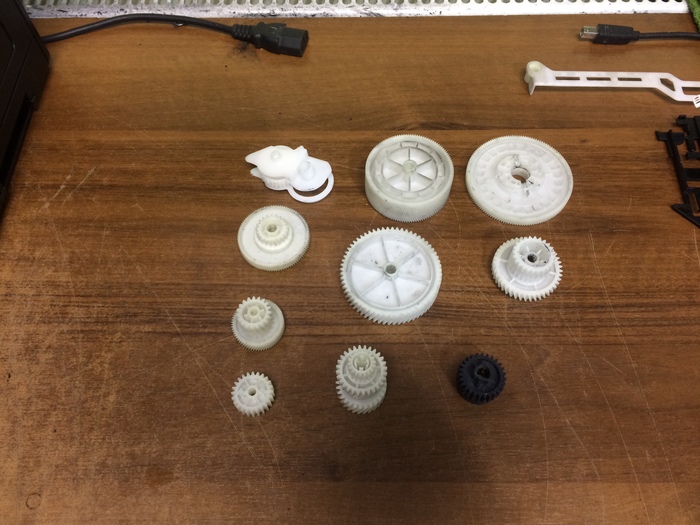

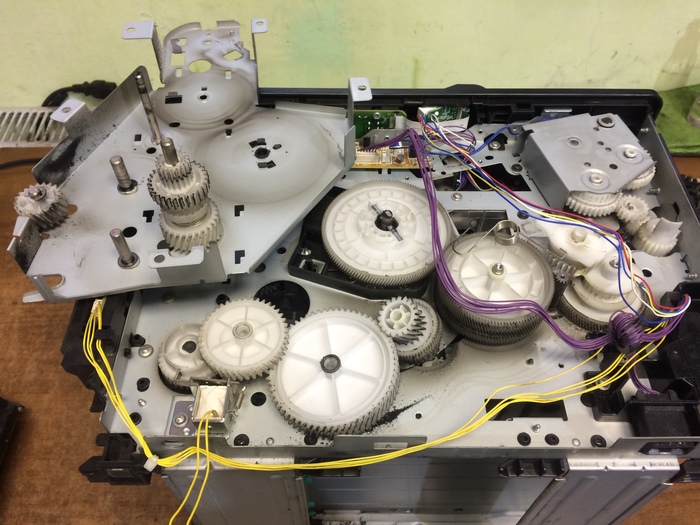

Моем шестерни. При установке все смазываем специальными составами для пластика.

меняем уставшую шестерню и собираем все обратно.

Внутри принтера все в тонерно-бумажной пыли, @afonenko, по любому полезем в лазер. Меньше жлобы на заправщика будет, что бледно печатает😌

Снимаем правую крышку.

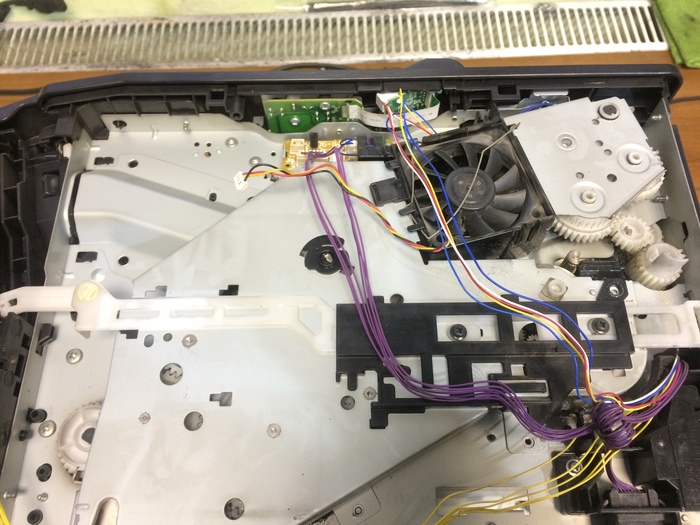

Откручиваем винты по периметру.

Отключаем шлейф дисплея.

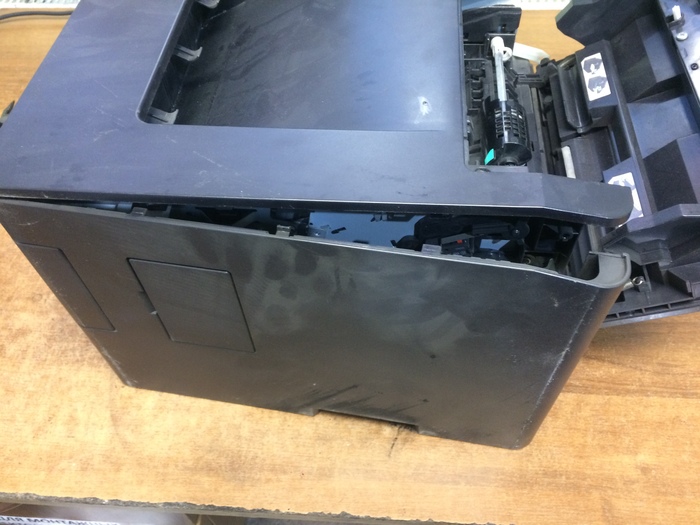

Нежно поднимаем верхнюю крышку.

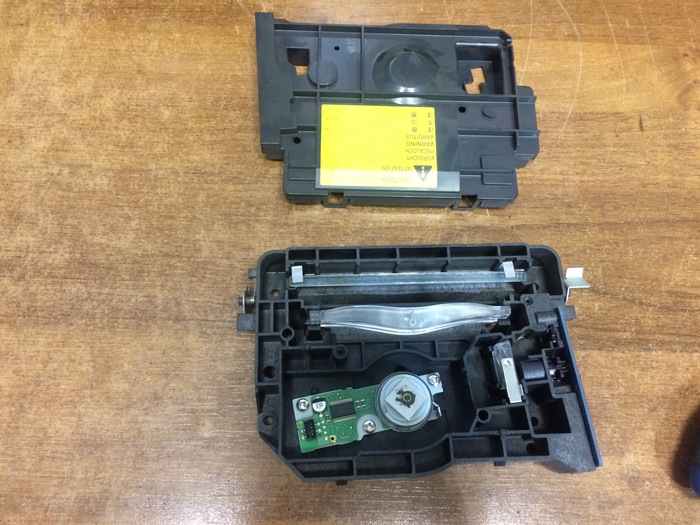

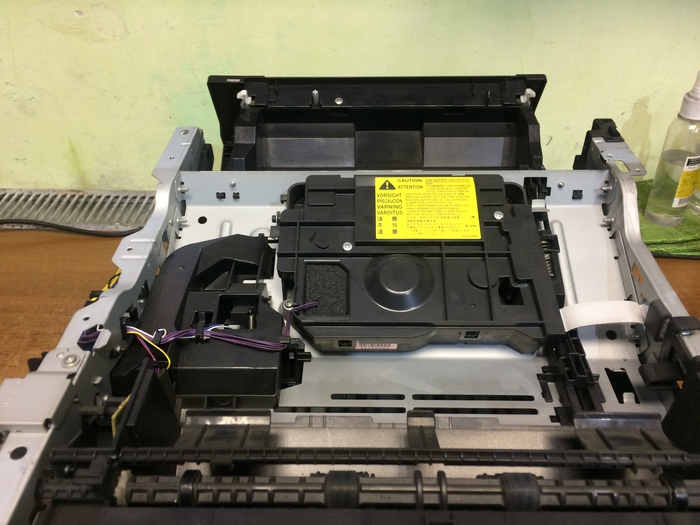

Снимаем, разбираем, чистим полигон и оптику, продуваем компрессором.

Также подмечаем, что устала термопленка. Будем менять.

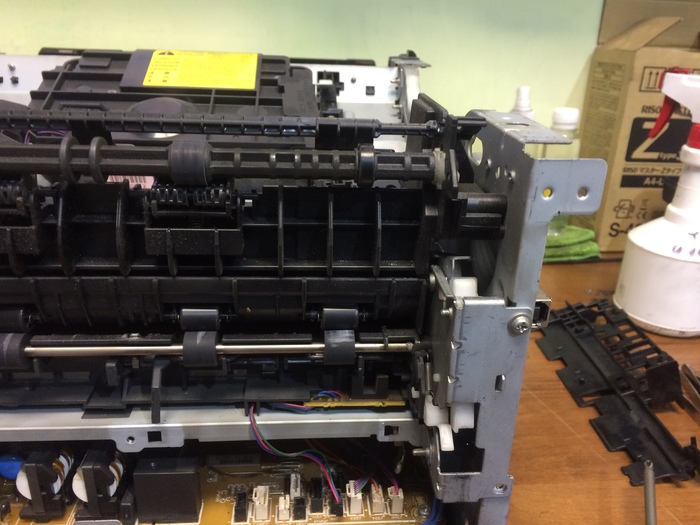

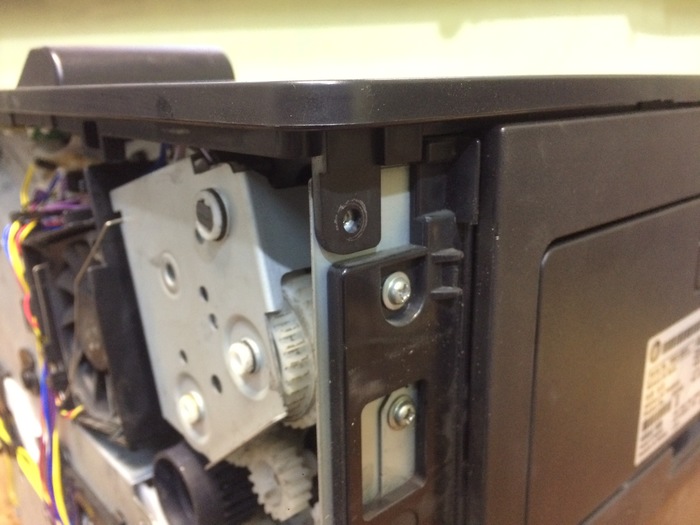

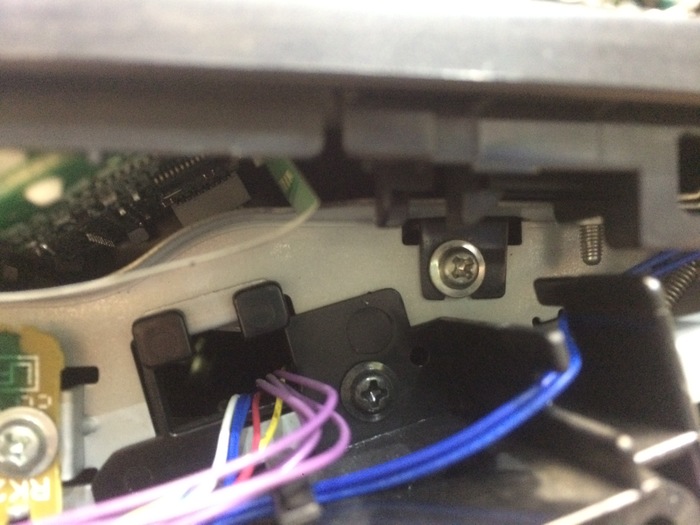

Откручиваем два винта слева и справа.

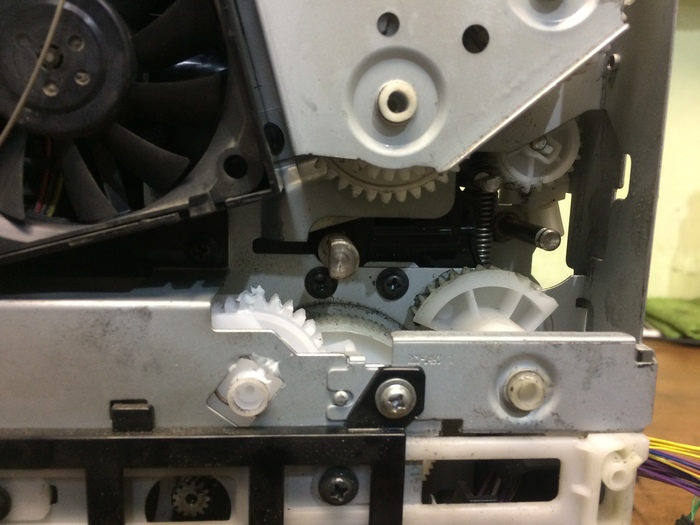

Снимаем шестерни и откручиваем ещё два винта со стороны редуктора.

Отключаем коннекторы и вытаскиваем провода. Откручиваем защитную крышку и снимаем ее.

Отключаем фьюзер и извлекаем его.

Разбираем печь. Я писал ранее о процессе разбора в своём посте, все идентично 2035. Снимаем термопленку, удаляем старую смазку, наносим новую, собираем обратно.

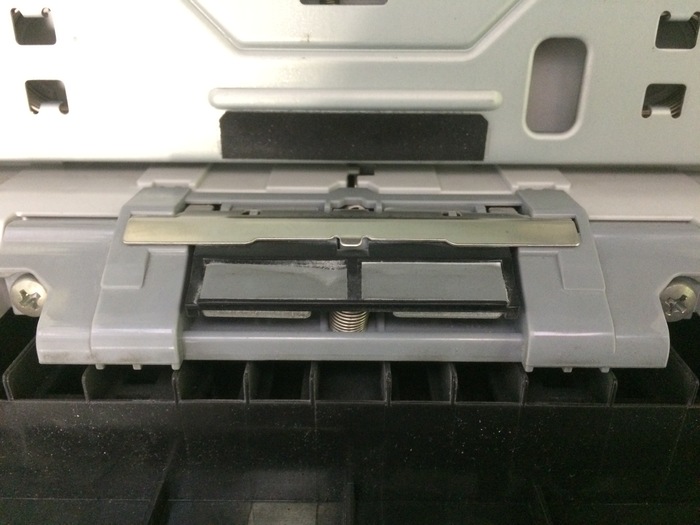

Меняем тормозную площадку, открутив винты слева и справа. Меняем ролик. Процесс его замены не стал снимать. После этого принтер заработал очень тихо и печатал идеально😙👌

Не собирался сегодня пилить пост, да и вообще следующий планировал когда нибудь потом.

Но попал ко мне на стол сегодня залитик с нетипичными последствиями залития.

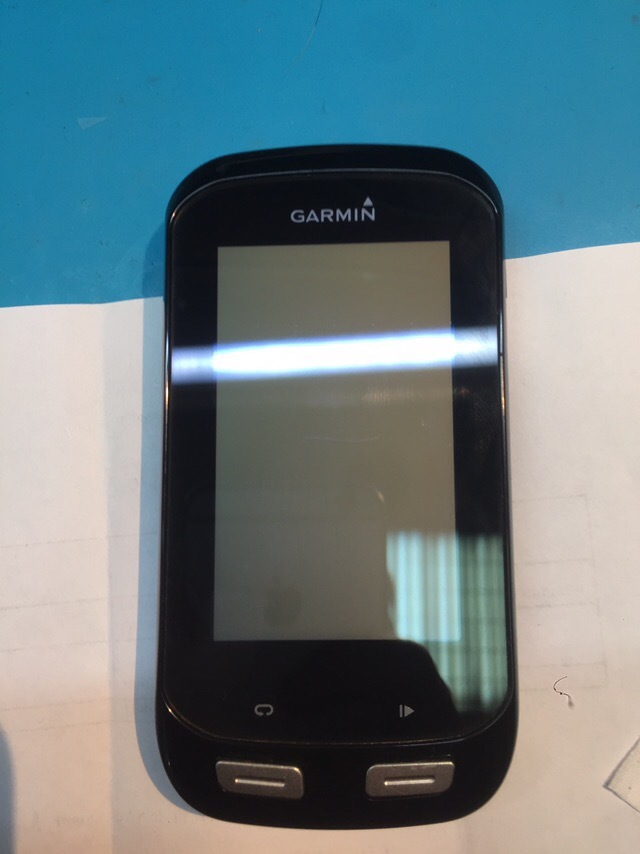

От такой аппарат

На самом деле тут он уже готов, но сделаем вид что это не так.
Аппарат включался, издавал звуки нажатия кнопок но вместо изображения белый дрожащий экран. Я его конечно не сфоткал, тк не думал что будет что то нетривиальное. Плата была довольно чистая единственное место которое вызвало вопросы это пара подгнивших тестпоинтов (фоток тоже нет) Чему я не придал особого значения

При такой поломке обычно не хватает одного из питаний дисплея или обрыв между дисплеем и процом и как правило все сразу видно, но не в этом случае
Потыкал тестером в коннектор  дисплея ничего интесного не намерял, из того что можно намерять исходя из логики, схем то нету.  Во всяком случае удалось исключить проц как потенциального виновника

Тут тоже фотка уже готовой платы и прошареный глаз уже наверняка понял что тут делалось.
Короче
Проковырявшись с платой около часа, промеряв все напруги с кп решил все же вернуться к этим тестпоинтам
Расковырял первый слой
и вот оно че

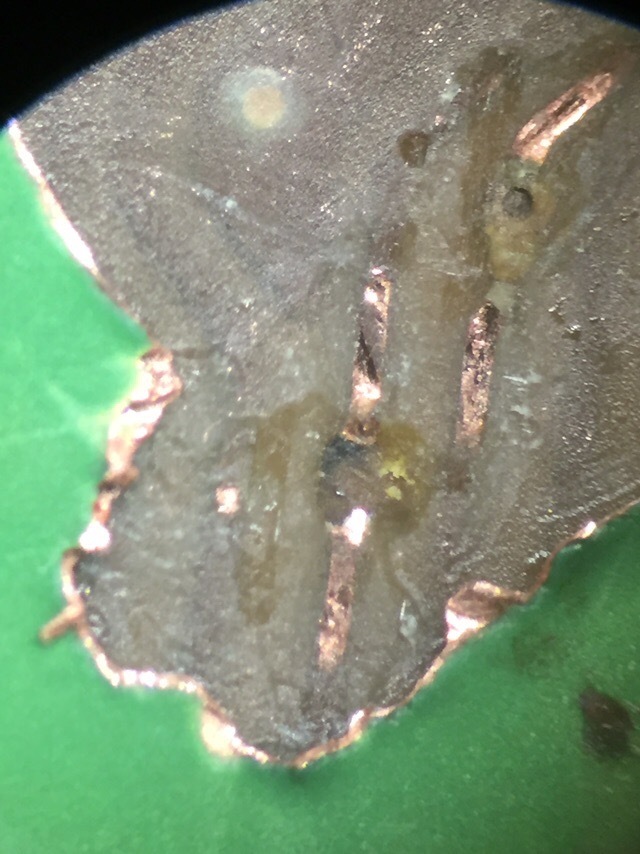

С виду относительно целый пятак прогнил до второго слоя и оборвал цепь
зачищаем

второй мне тоже не понравился, решил восстановить его тоже на всякий
Кидаем мычки

Проверяем на весу. Работает

Мажем зеленку что бы ранка зажила

Собираем и тестим
Такие дела
