Ремонт iPhone 7
Очень давно ничего не выкладывал, поэтому решил сегодня поделиться сразу трешем, iPhone 7 после сильного удара.

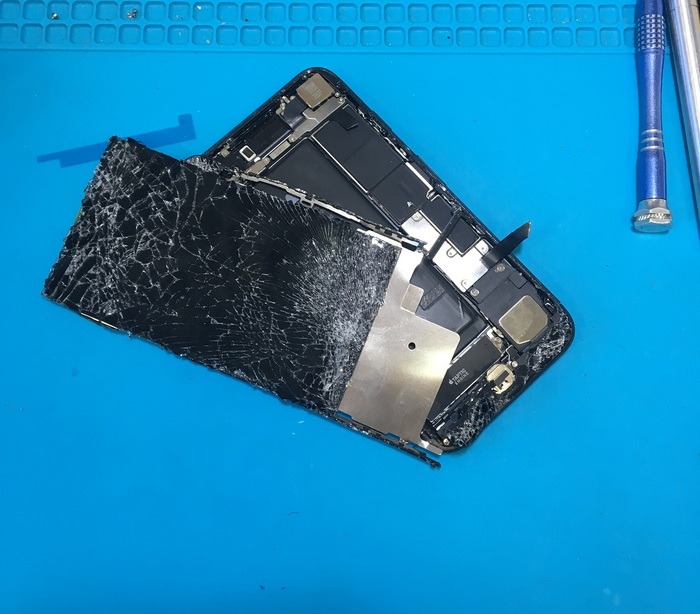

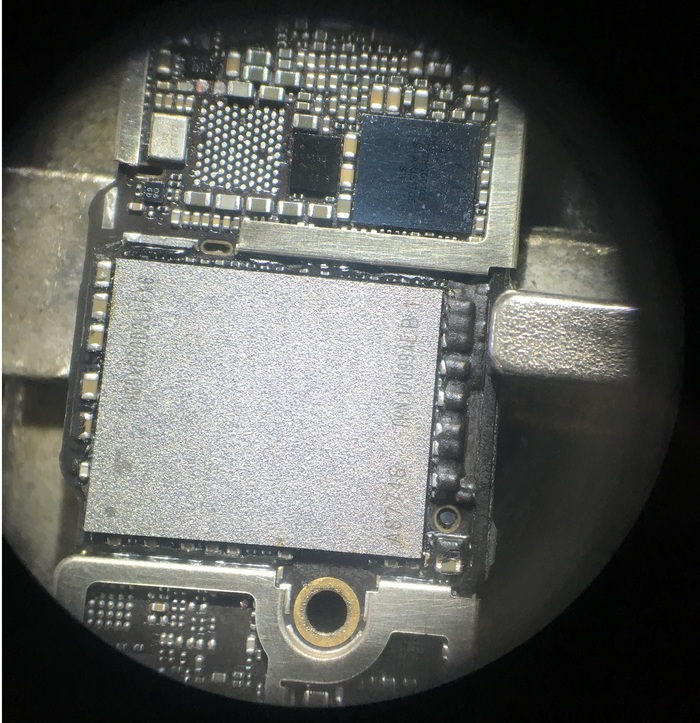

Для начала проводим осмотр и сразу видим трещины в компаунде PCIE NAND, модема, процессора и трещину в кп модема.

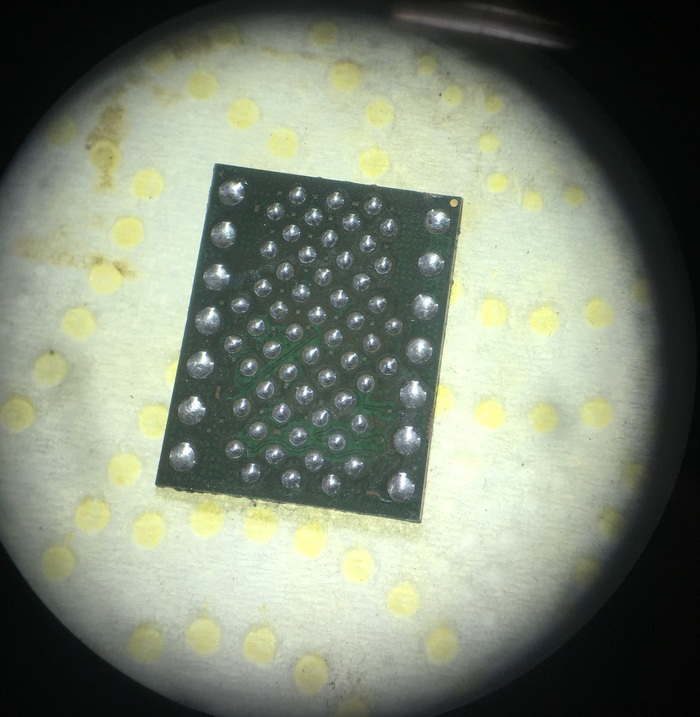

Для начала реболлим микросхему памяти.
кусок рамки вырезал для удобства реболла eeprom, ставим новый кп модема(выделен зеленым на фото), реболлим eeprom(на фото выделил красным), реболлим аудиокодек с восстановлением дорожек (на фото выделен желтым).
Приступаем к трешу - снимаем процессор и модем.

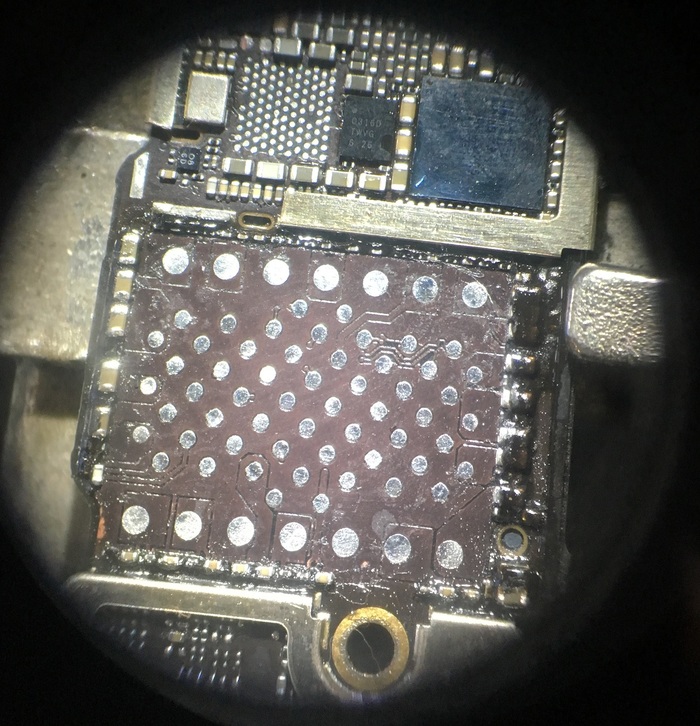

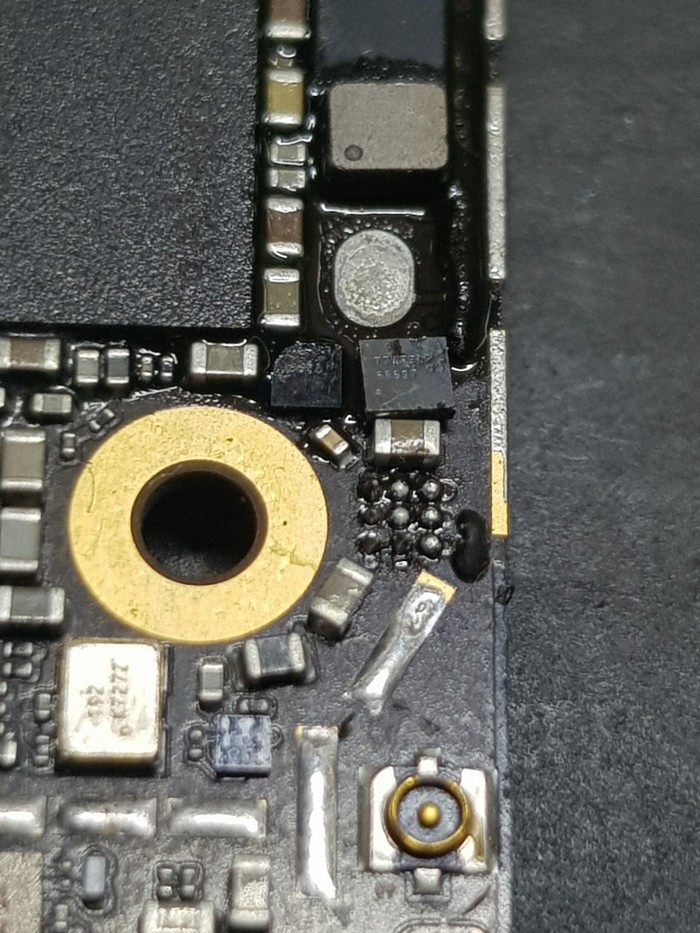

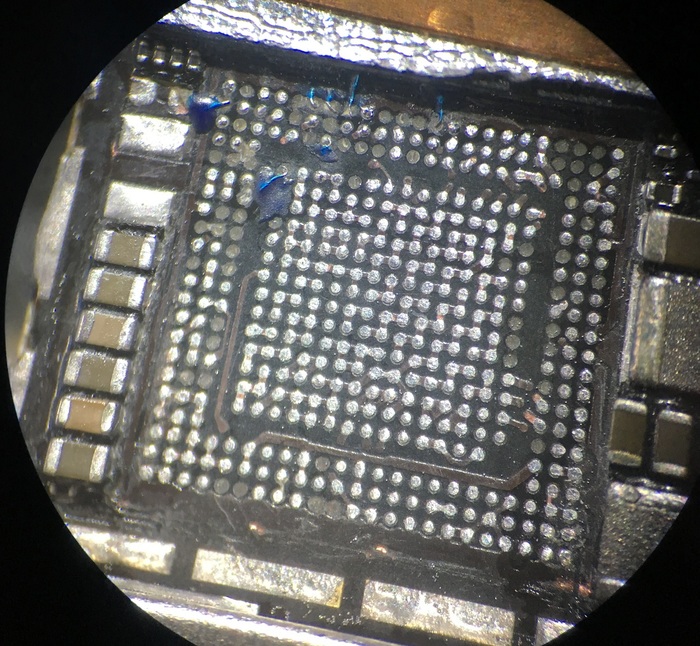

Зачищаем и восстанавливаем нужные отбитые контактные площадки.

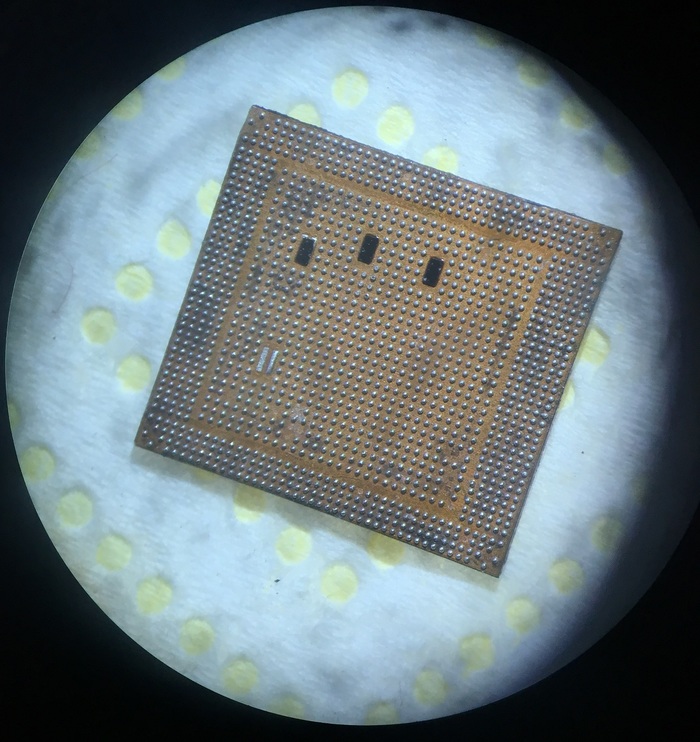

Накатываем шары (я использую 0.2) на процессор.

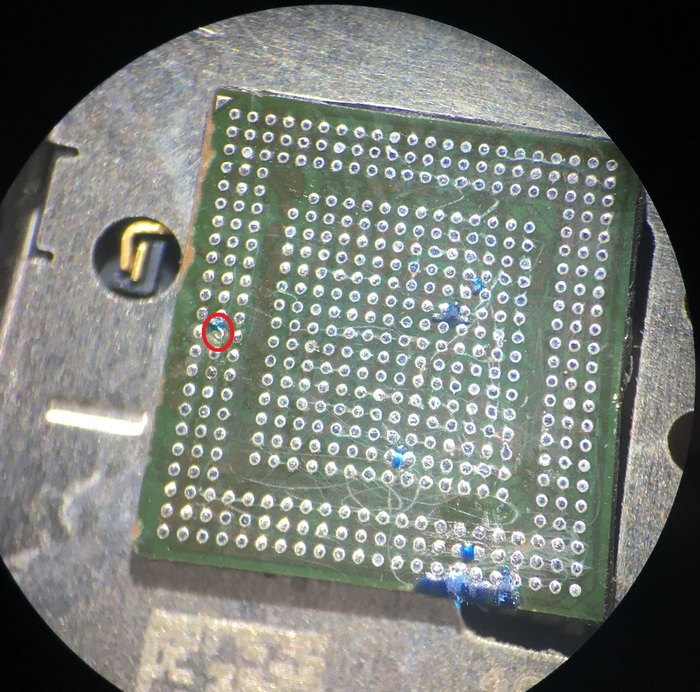

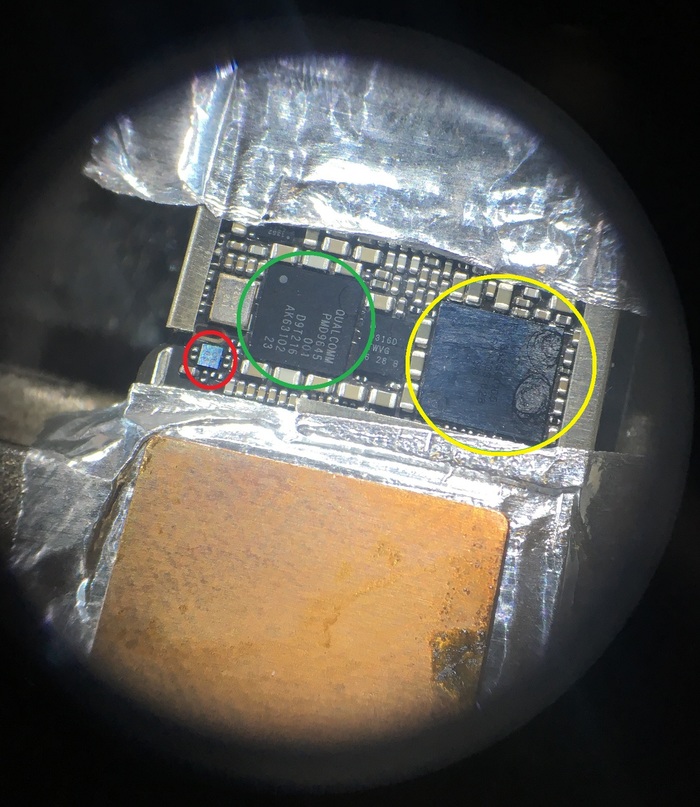

Восстанавливаем отбитый пятак на модеме(выделен красным)
Далее фото восстановленных отбитых контактных площадок.
Ставим процессор и модем на место.

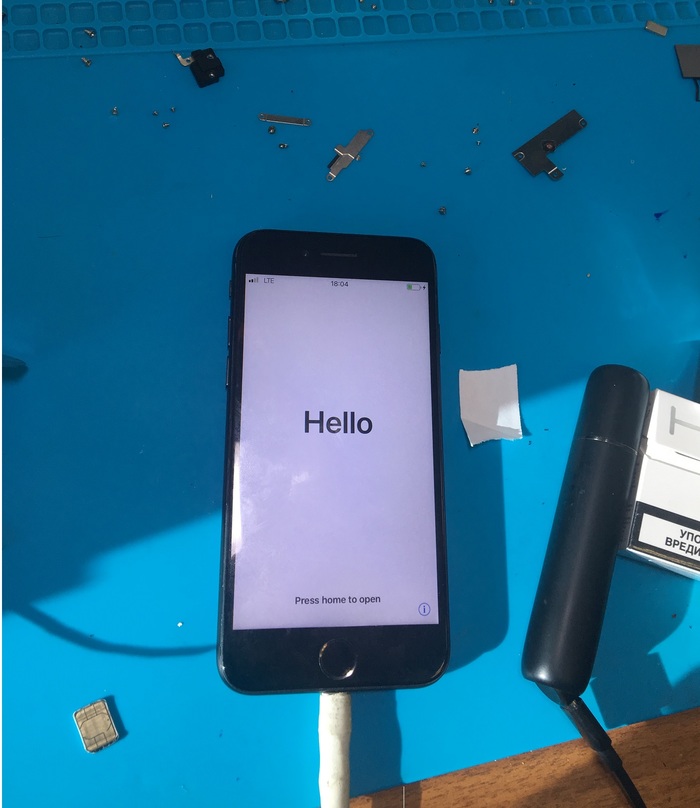

Телефон включился, но сети не появилось, шьем и вуаля, все работает, даже кнопка Home каким-то чудом выжила
В общем ремонт занял около 8 часов, в посте все по-порядку, на деле же куча проверок, железное дфу и прочие прелести, о которых если начать писать, то пост будет раз в 6 длиннее.
Заранее ответы на вопросы:
Почему не пересадить было основной комплект на донора? - Не было рабочего донора.
Почему катал шарами, а не пастой? - Так как уже имеются оторванные пятаки на проце и модеме, то лучше использовать шары.
Зачем такие маленькие шары 0.2? - Так как плату iPhone 7 не ведет и модем/проц прекрасно садятся на 0.2, а их проще, быстрее и аккуратнее накидывать, нежели 0.25-0.3.
В каком городе? - Ответ в тегах.
ps: На данный момент пост аналогично предыдущим - для портфолио и ознакомления, а не для наплыва клиентов, но вопросы по ремонтам/предложения и пожелания принимаю в инстаграм @bgaremont и vk bgaremont, в ремонт пока ничего не принимаю.
Показать полностью
12
Сканер штрих-кода, некоторые проблемы и вариант решения
Добрый день, честной народ. Опишу свой опыт работы с китайским модулем сканера штрих и бар кодов.
Сразу оговорюсь, за спиной диплом специалиста по металлообработке давлением и электротехнику и электронику преподавали ровно столько, чтобы умел читать схемы и не убило током, когда полезу в гидравлический пресс или какую-нибудь роторную машину. Но время идет, интересы меняются и все больше замечаю, что хобби становится работой. А теперь к сути.
Появилась необходимость интегрировать в одну готовую систему небольшой модуль сканера штрих-кода.
Начал с поиска документации и спустя пару часов были найдены аналоги, а потом и наш подопытный. Оказалось что на нем реализована возможность общения по USB через FFC шлейф.
Посчитав, что половина дела уже сделана, сооружаю плату к которой будет подключаться сие чудо. То что распиновка зеркальная, вызвано необходимостью, чтобы шлейф в устройстве лежал прямо.
Собрав устройство, и протестировав его в разных конфигурациях, было выявлено, что модуль работает стабильно только со шлейфами длиной до 300 мм, со шлейфом 400 мм, устройство начало зависать.
После поочередного исключения возможных причин стало ясно, что модуль зависает только в момент включения устройства и только с шлейфом 400 мм. После включения устройства с шлейфом 400 мм и при последующем отсоединении и присоединении модуля уже к запущенному устройству, модуль включался.
Посидев и подумав о такой капризной работе модуля, было принято решение копать в сторону различий в функционировании при разных условиях. Из устройства был вынут весь обвес модуля, кроме питания. При этих условиях модуль вел себя также, что говорило о непричастности обвеса лампочки, кнопки и USB. Поскольку времени становилось все меньше, то из инструментов было выбрано то, что находилось под рукой: осциллограф, обрезки стеклотекстолита, ЧПУ фрезер и множество различных компонентов. Поэтому для большего понимания процесса, собрал датчик тока до 1А на операционном усилителе по стандартной схеме.
Точность измерений большой роли не играло, поэтому не стал искать поверенные датчики тока, зато данную самоделку, можно было подцепить к осциллографу (0,1 А = 1 В) и получить зависимость потребления тока и напряжения устройством во времени на одном графике.
Проведя небольшую серию экспериментов со шлейфами 50 мм, 150 мм, 300 мм и 400 мм получил графики, отображающие потребление тока в момент включения устройства.
По документации максимальное потребление модулем тока составляет 0,168 А, в ждущем режиме 0,1 А. А по факту...
Желтый график напряжение питания модуля, голубой потребляемый ток.
Включение при использовании 50 мм шлейфа.
Включение при использовании 150 мм шлейфа.
Включение при использовании 300 мм шлейфа.
Включение при использовании 400 мм шлейфа.
Как оказалось, само устройство имеет продолжительный переходной процесс выхода питания логики на режим, около 200 мс. Модуль сканера в момент переходного процесса получал ток до 450 мА, а потом, при достижении пороговых значений напряжения включался. Но по каким-то причинам на шлейфах 400 мм модуль зависал намертво. Но при последовательном отключении и подключении шлейфа, при рабочем устройстве, оживал.
Желтый график потребляемый ток в момент подключения к уже включенному устройству, напряжение не измерялось ( не могу найти график где было с напряжением, но скажу, что уровень питающего напряжения не изменялся в момент подключения).
После всего увиденного, стало ясно, что устройство с неизвестной принципиальной схемой, просто не любит переходные процессы. Чтобы пролить свет на причины данного явления, была проведена попытка понять что же в модуле твориться, а для этого надо понять хотя бы приблизительную схему модуля. Разобрал.

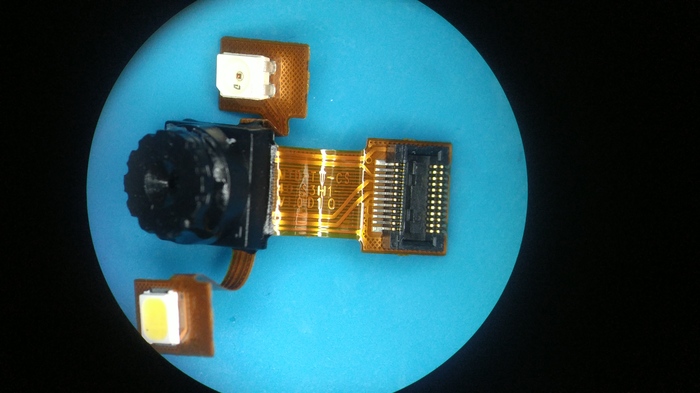

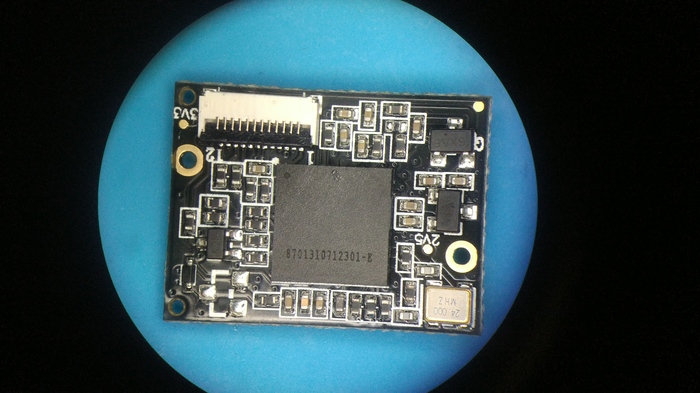

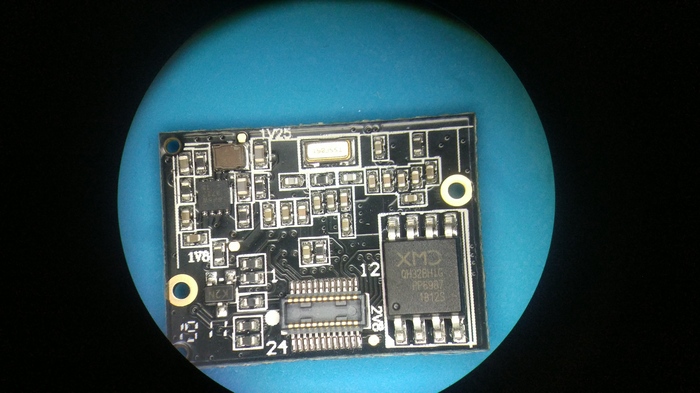

Яснее не стало... Пассивные элементы без маркировок. Микроконтроллер либо с затертой, либо изначально не нанесенной маркировкой (только номер, скорее всего внутренний номер для производства). Из понятного два резонатора, транзисторы и микросхема память фирмы XMC. Сам элемент считывателя представляет собой CMOS камеру с двумя светодиодами, белым и красным.

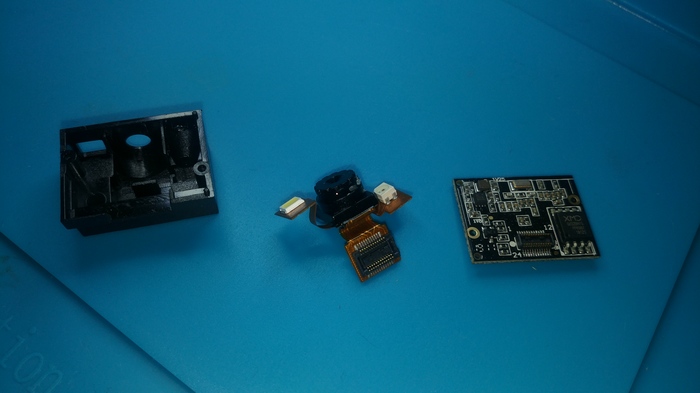

Вскрытие ничего не показало...
А значит если причина такого поведения не известна, то надо изменить условия эксплуатации.
Для этого в устройство было решено добавить элемент задержки включения питания логики и сопутствующих элементов (что бы еще где-нибудь такое не проявилось). Для этого в устройство добавил вот такую схемку.
По своей сути, в момент действия переходного процесса будет заряжаться ёмкости биполярного транзистора до момента включения им оптопары, которая в свою очередь откроет полевой транзистор, который и будет включать всю логику устройства. Моделирование показало, что данная схема задержит включение питания на 991 мс.
По факту время задержки практически совпало с расчетным и составило 1,05 с.
После проведения повторной серии экспериментов с разными шлейфами, в том числе со шлейфом 400 мм, модуль при включении устройства всегда запускался.
Поскольку оно заработало достаточно стабильно для данного устройства, то решил больше не трогать. Хотя пока не оставляет чувство недоделанного... Непонятна основная причина зависания, так как микроконтроллеры и остальные устройства, работающие от этого же питания запускаются, а данный модуль отказывается. Причем не совсем понятно как влияет 400 мм шлейф и почему с меньшими шлейфами он запускается...
В общем вот такая простыня, может ком-то пригодится, может кто-то скажет что по другому можно решить проблему, а я просто оставлю это здесь.
Всем кота)
Баянометр выдает черно-белые картинки, походу сломался...
Показать полностью
17
Iphone 10. Смерть на зарядке
Категорически приветствую дамы и господа!
"Нынче" на ремонте эпл от Айфона с давно известной проблемой - потух на зарядке.
На самом деле в ремонте у меня два таких телефона с одной проблемой. Один уже я сделаль))
Пришёл черед второму подниматься.
Собственно вот кирпич за 60к:
Поставлю его на зарядку:
О как. Заряжается. Но правда в 2 раза медленнее чем обычно.
Подожду немножко.
В итоге выявил несколько проблем без разборки:
1. Как только загорается яблоко, то телефон перестаёт брать заряд ну и сразу вырубается от недостаточно заряженного аккумулятора.
2. Телефон, немного набрав заряд, в выключенном состоянии сам нажимает кнопку включения и периодически загорается экран с требованием - кушать хочется:
Ну тут всё просто. Кнопка включения возможно вышла из строя и сама нажимается, отсюда может быть и проблемы с выключением при запуске телефона.
Но! Заряжаться он так не должен. Необходим 1 ампер при зарядке, а у меня всего половина.
Ну тут на вскидку несколько вариантов ремонта:
1. Разобрать и почистить кнопку.
2. Заменить контроллер заряда.
3. Мелочи вроде замены аккумулятора и прочих шлейфов.
4. Заплакать и пойти купить клиенту новый телефон в ресторе))
Собсно выберу первые 3 варианта и разбираю.
Для начала положу на нижний подогрев на 20 секунд для размягчения водоотталкивающего двустороннего скотча между корпусом и дисплеем:
Легко вскрываю присоской дисплей, отворачиваю его на правый бок и подключаю к блоку питания(на фото предыдущий телефон, так как для второго я не сделал фотку):
А что тут у нас? Потребление в выключенном состоянии 15 миллиампер.
А должно быть 0.
В первичной цепи питания что то где-то моросит. Найти эти 15 миллиампер будет ох как непросто, а может и просто. Не знаю, посмотрим.
Но! Я то знаю симптомы телефона и отсюда уже примерно предполагаю виновника - u3300. Он же tigris charger, он же контроллер заряда.
Но вот незадача. При подсоединении питания телефон самопроизвольно включается, хотя кнопку включения я не нажимал, и работает от блока питания как ни в чём не бывало. Не перезагружается и даже кнопка прекрасно работает:
Окакинтереснохули.
Отключаю шлейф кнопки - всё равно запускается при подаче питания.
Отключаю все шлейфа и вытаскиваю плату:
Опять подаю на голую плату питание и она сука снова запускается...
Мрак.
Почитаю схемы для него:
Да тут и ломаться нечему, но на всякий случай проверю сопротивления согласно карте сопротивлений в режиме диодной прозвонки:
0.81. У меня так же. Ясно.
Что же такое кнопка включения в большинстве электронных устройств?
А это у нас кнопка запуска основного контроллера, который впоследствии запускает всю периферию.
Взгляну снова в схемы:
Больше она никуда не идёт. Только в основной контроллер, который так же участвует в зарядке. Нет, не так. Не участвует, а контролирует микросхему контроллера заряда и отключает его, когда это необходимо.
А у меня карты складываются:
Тупит кнопка включения и зарядка не заряжает.
Вот и вся диагностика)))

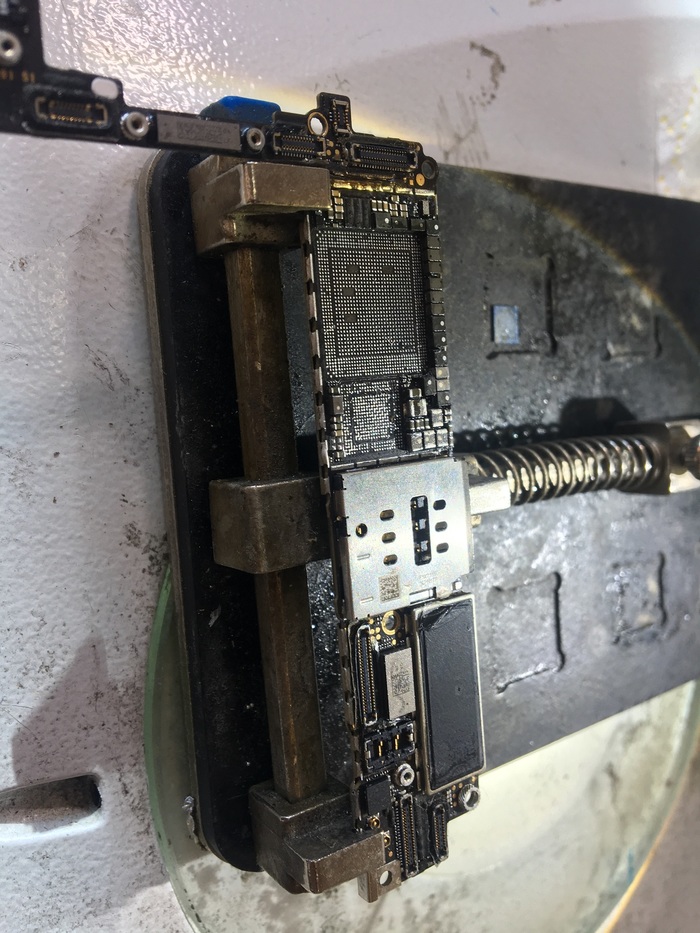

Плату закидываю на нижний подогрев:
Распаиваю плату пополам и зачищаю остатки припоя с рамки и верхней платы по кругу:
И тут пришла в голову мысля запустить телефон без нижней платы:
Подкинул к блоку питания и она перестала сама запускаться. Но потребление в выключенном состоянии 15мА не пропало.
Одну проблему с кнопкой решу реболлом рамки.
Кстати плата нормально запускается, но без изображения, так как часть питания и синхронизация идут по двум шлейфам от верхней платы к нижней и потом уже ко второму шлейфу дисплея. Такие дела однако.
Но не суть.
Телефон всё так же не заряжается во включенном состоянии.
Тут опять взгляну в схему на первичную цепь питания:
С разъёма аккумулятора дороги идут прямо в контроллер заряда. Так, отставить основной контроллер. Буду менять tigris))
Снова колхоз с подогревом:
Вот сам контроллер заряда:
Подогреваю плату 120 градусами, а феном снимаю микросхему на 240:
Зачищаю оплёткой лишний припой:
И подготовлю новый чип, предварительно сняв тугоплавкий заводской припой и ошарив своим среднетемпературным:
Ляпота)))
Дальше всё просто - без нижнего подогрева при температуре фена 260 градусов сажаю это дело на место:
Следом подготавливаю раму для накатывания шаров припоя:
И ошариваю её низкотемпературным сплавом от производителя mechanic специально для десятых айфонов(500р отдал за нее однако. А там всего 20 грамм):
Ну и сажаю верх платы исключительно при участии нижнего подогрева:
Далее на соплях собираю в корпус и запускаю:
Потребление из полностью севшего телефона стабильное и контроллер поднимает аккумулятор из глубокого разряда. Все проблемы решены:
Попутно проверяю всю периферию с последующей скучной процедурой сборки телефона.
По времени ремонт занял 3 часа, так как долго подбирал термопрофиль для пайки микросхемы рядом с процессором.
До встречи!
Показать полностью
25
IPhone SE и унитаз

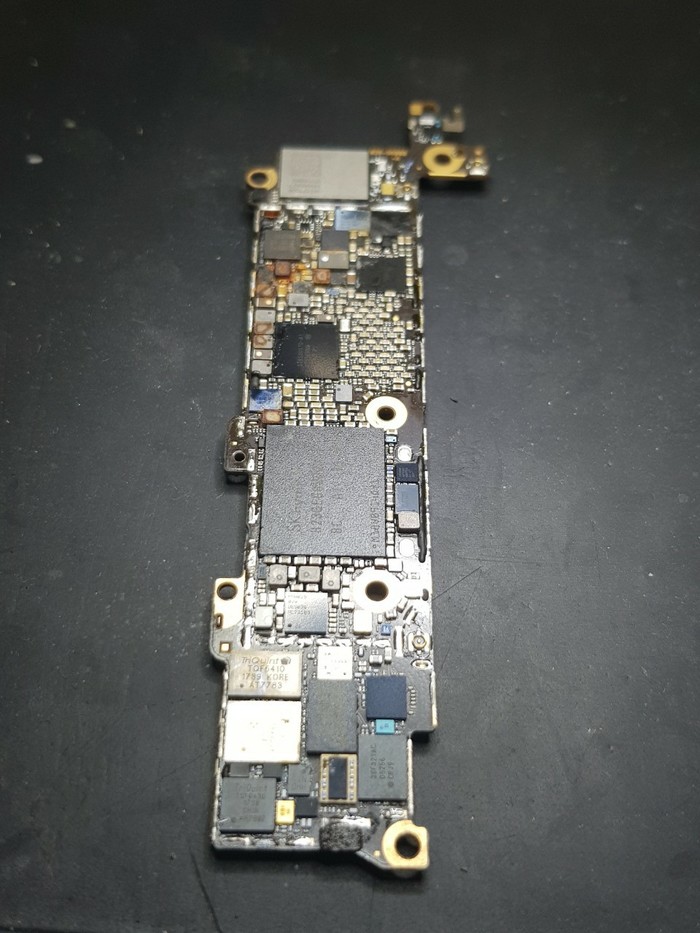

iPhone SE, не включается, при подключение к лбп замыкание.
Утопили, принесли в ближайший ремонт где сказали что, почистили и нужно менять контроллер питания. Клиент по каким-то своим соображениям забрал телефон у них.
Как оказалось не зря.

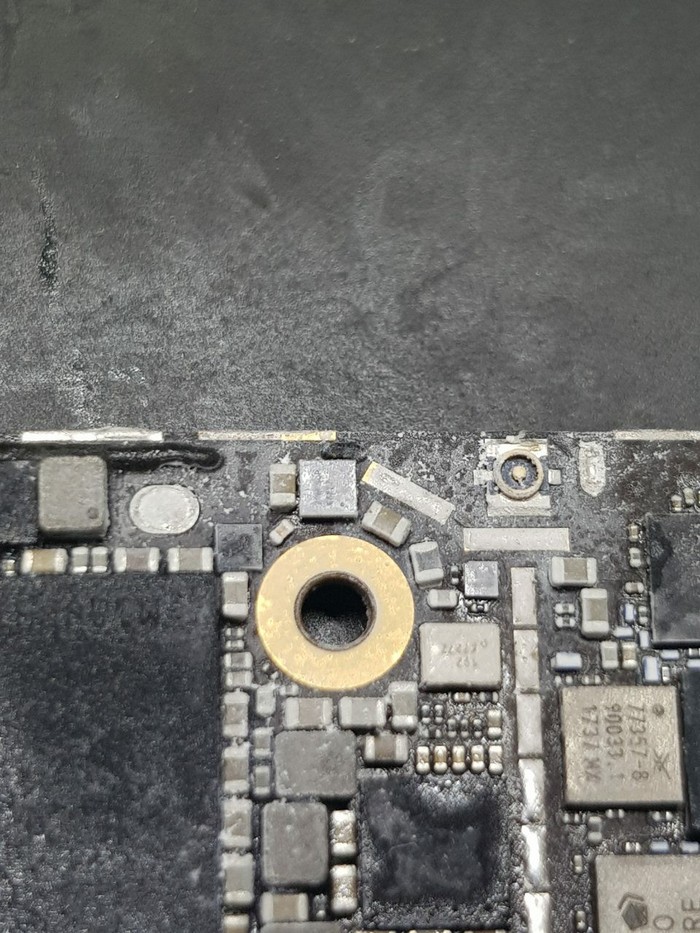

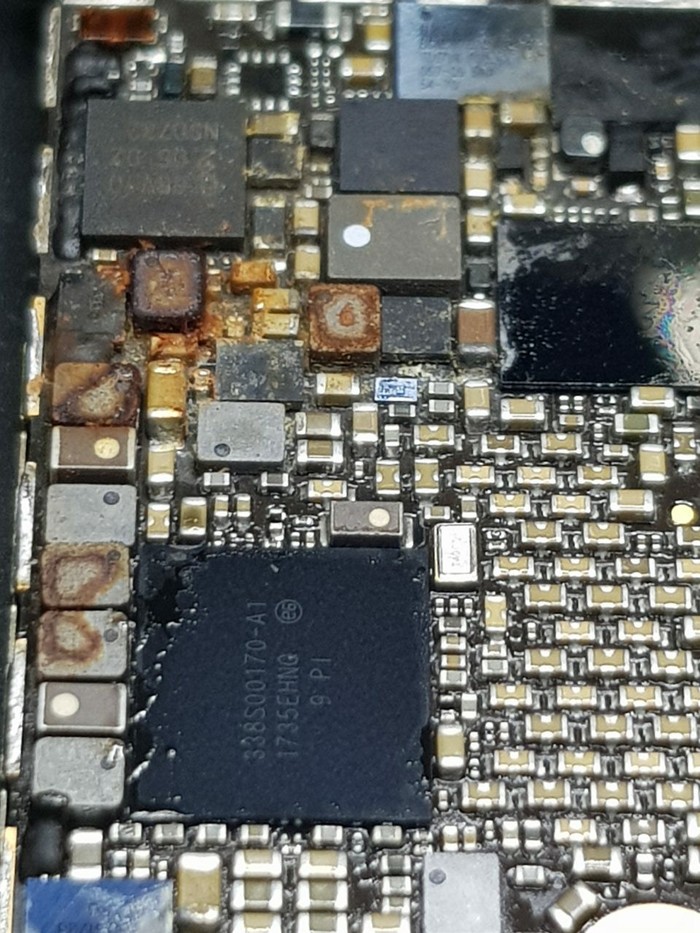

На самом деле защитки не снимали, а под ними самый секс. Посмотрим поближе
Определённо КП =) сначала чистим щеткой, потом в уз ванне.

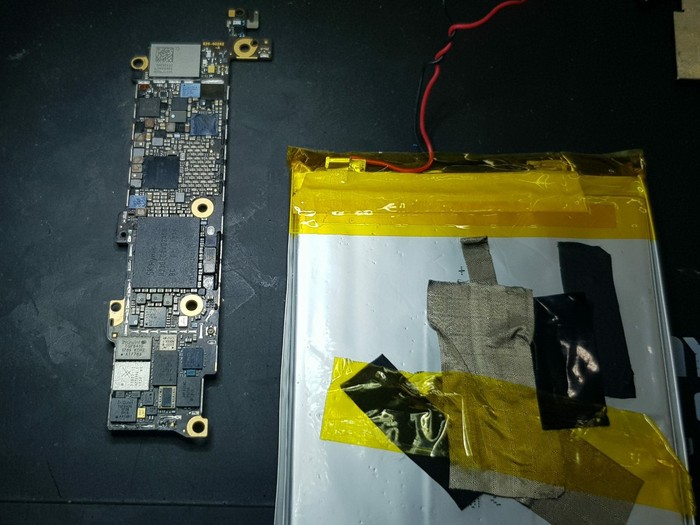

Надо локализовать место нагрева, для этого используем лабораторный блок питания и freezer. Видим что ключ греется.

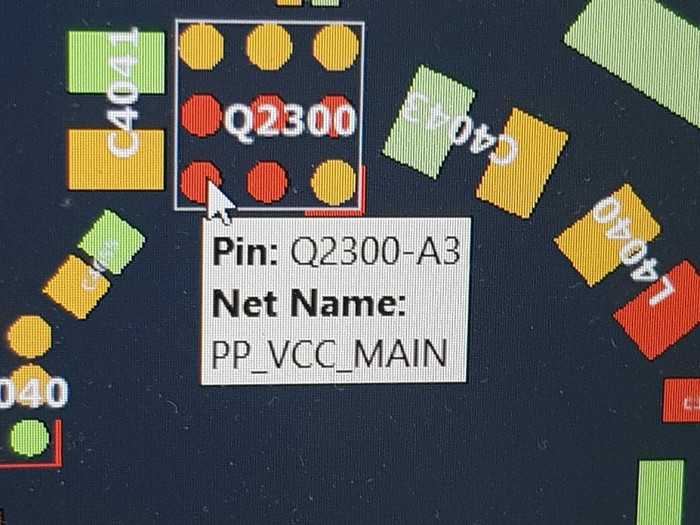

Вот он на схеме
Замыкание по линии vcc_main. Снимаем ключ
Что бы долго не искать, сжигаем неугодный компонент с помощью любой батарейки
Бьём по указанной линии 1 раз, батарейка должна быть хорошо заряжена. Минус на землю, плюс на какой-нибудь кондёр из цепи которую можно подсмотреть в программе.
Иногда видно что сдохло, по дымку небольшому. В данном случае нет. Ставим обратно ключ. Смело включаем телефон.

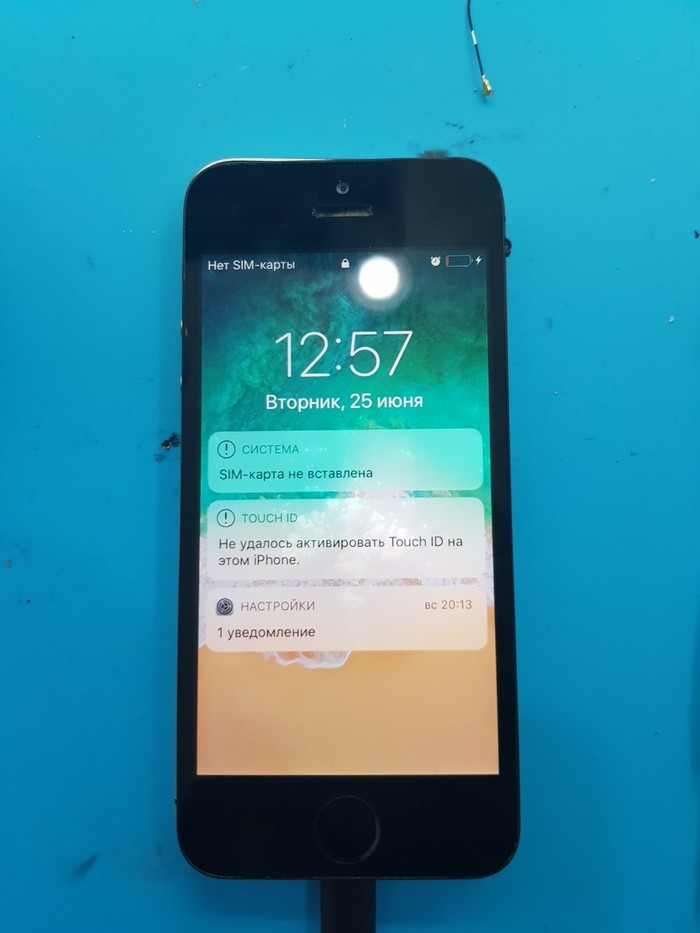

Телефон заряжается, включается. Проблемы ещё есть, но это уже отдельная тема.
Будьте аккуратней с техникой, и она вам прослужит намного дольше.
Показать полностью
7
Замена флеш памяти на HomTom HT3
Всем привет! Пришел сегодня такой аппарат на ремонт, не самого лучшего качества. Память у данных телефонов стоит обычно Forese либо Barun. Не самый лучший вариант для долгосрочного использования. Так сказать уже изначально заложено время его работы до первой поломки.
На Mediatek в основном все проблемы памяти опознать быстро, определяется компьютером Mediatek USB Port (Нет связи с между процессором и памятью), ну и само собой не прошивается.
Разбираем
Некоторые моменты я пропустил,так как сначала мы делаем а потом вспоминаем о том, что можно и запечатлить процесс ремонта.
Телефон имеет 5 ревизий плат. Ревизия определяется по дате производства платы (написано на самой плате), в моем случае 4-я. Скачиваем прошивку, находим подходящую память (В нашем случае BGA 153 8gb), прошиваем Preloader через коробку Z3X EasyJtag и накатываем шарики BGA пастой через траффарает
Должно быть примерно вот так)
Так как телефон не впервой в ремонте, решил не снимать весь экран,а только нужный уголок. Пролудив все сплавом Розе, приподнял угол и отрезал кусок экрана ножницами.
Дергаем память при температуре 300° китайских. Должно быть вот так, главное ничего не снести на плате,один резистор либо конденсатор может решить дальнейшую судьбу работы телефона. (На всякий случай лучше сделать фото)
И зачищает все оплёткой для очистки от старого припоя. ( На фото готовый вариант и старая память)
Берем теперь все обезжириваем спиртом и тонким слоем наносим флюс ( Я использую китайский Kingbo RMA-218). Флюс хороший,жалоб нет, функции выполняет отлично и стоит копейки. (Нет не воняет).
Выставляем память по меткам и греем феном пока не сядет при температуре 280°. Можно легко шатнуть для проверки села или нет. Либо шатнуть соседние компоненты.
Далее собираем аппарат и прошиваем через Flash Tool с отметкой Format All + Download, телефон запускаем, тестируем. После ищем NVRAM файл для этого телефона и проливаем (в моем случае это Infinity Dongle). Этот раздел отвечает за IMEI. Если не восстановить этот раздел, не будет связи
Готово!
Спасибо за внимание и успехов вам в ремонте и начинаниях)
https://vk.com/homeservicetel
Показать полностью
6
IPhone 6s и чехол убийца.

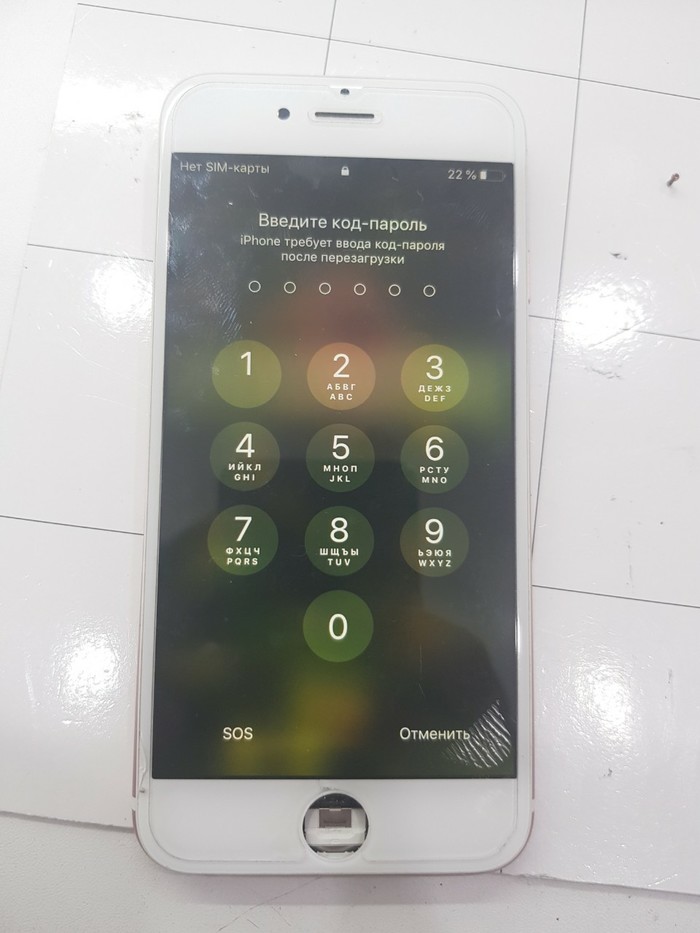

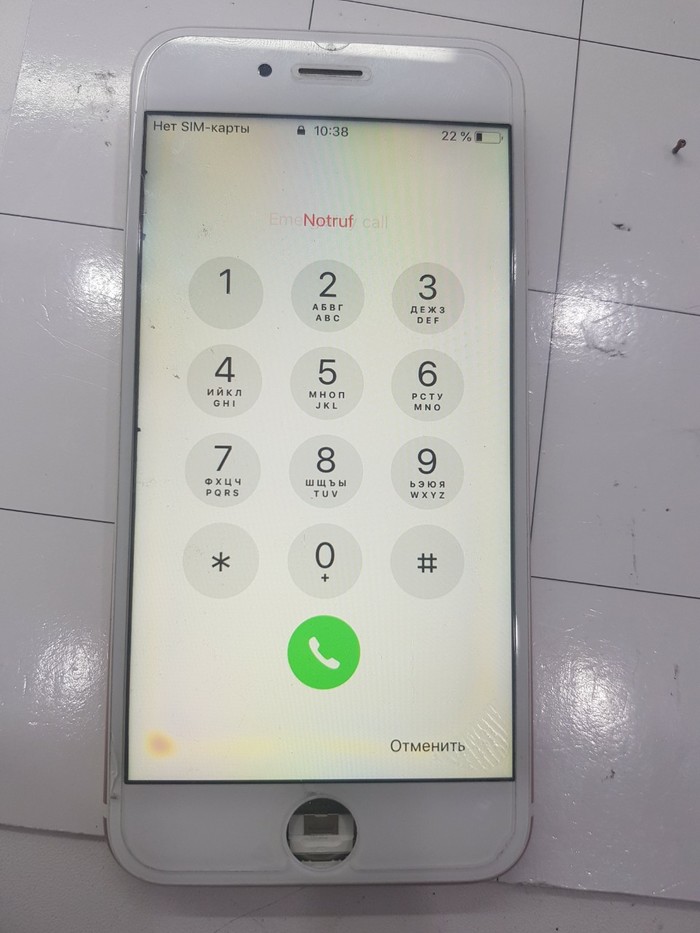

Чехлы обычно спасают телефон, но не в этот раз. Купили накладку с водичкой/гелем. Примерно такой:
И что могло пойти не так, конечно его повредили, хотя может и брак попался.
Задача была сделать как можно бюджетнее. Как видно субстанция попала в подсветку дисплея, не беда, поправим. Пятна всеравно останутся, но хотя бы не так крипово выглядеть будет.

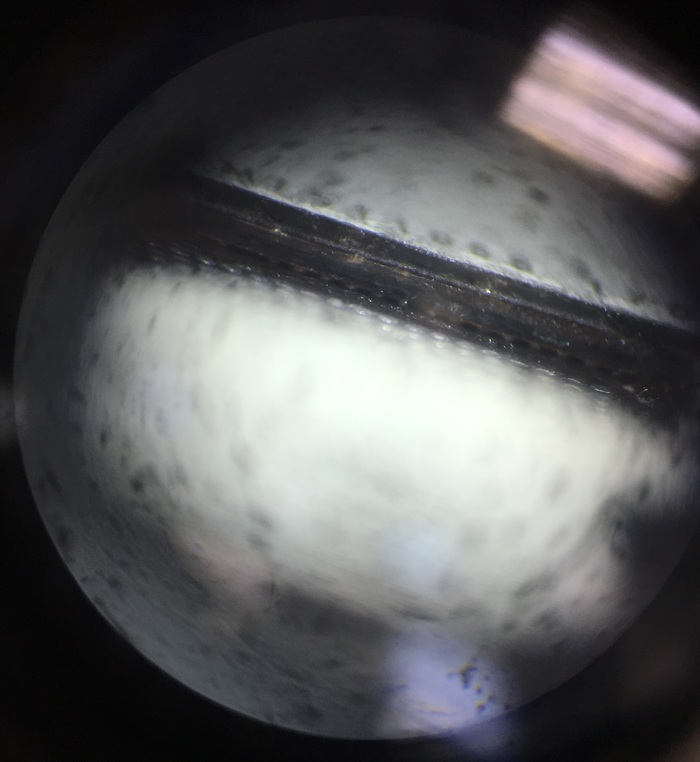

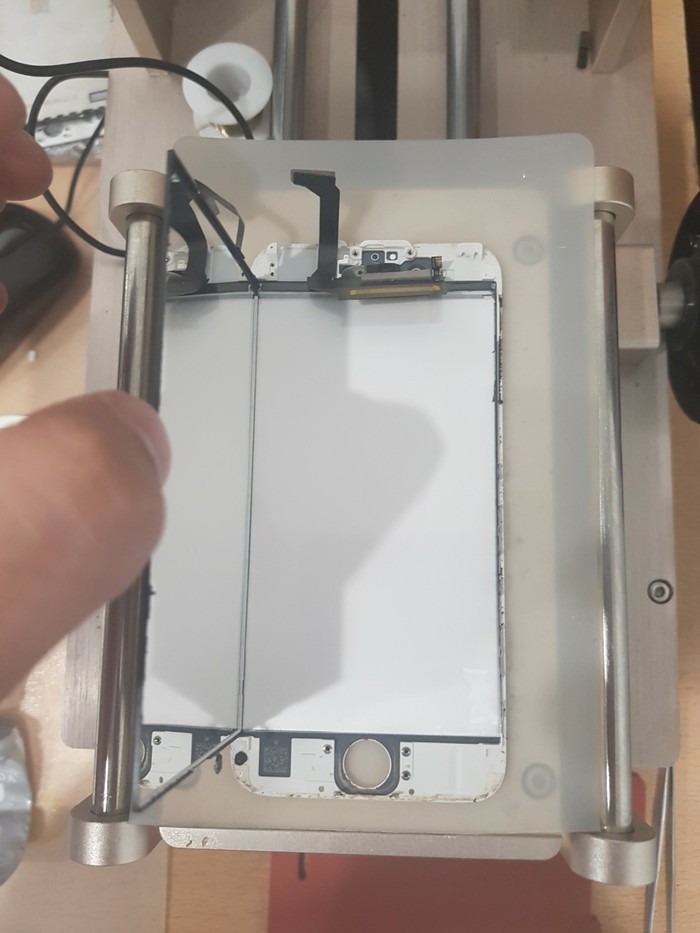

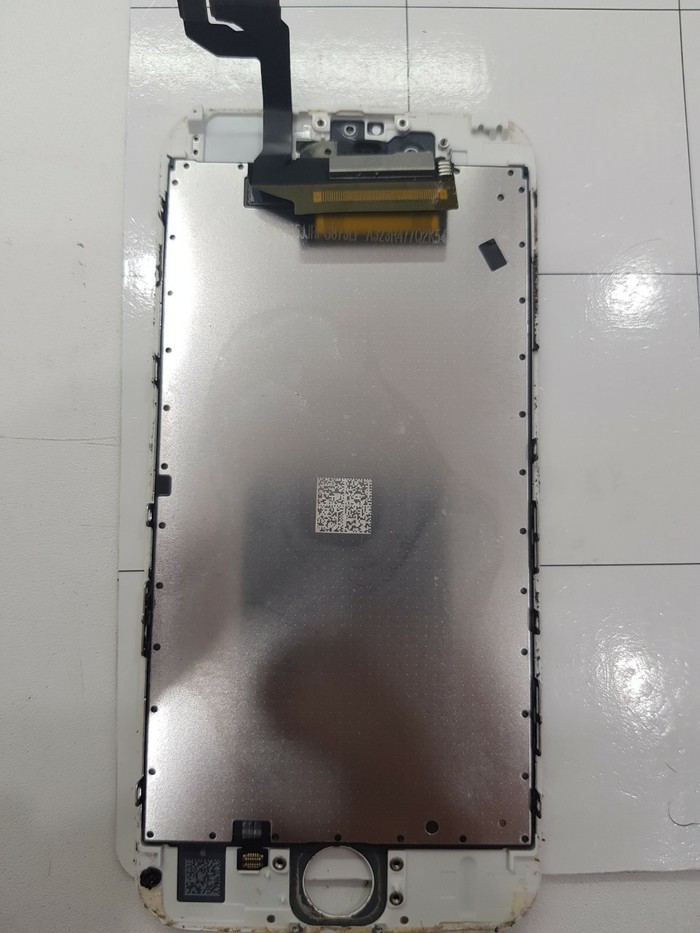

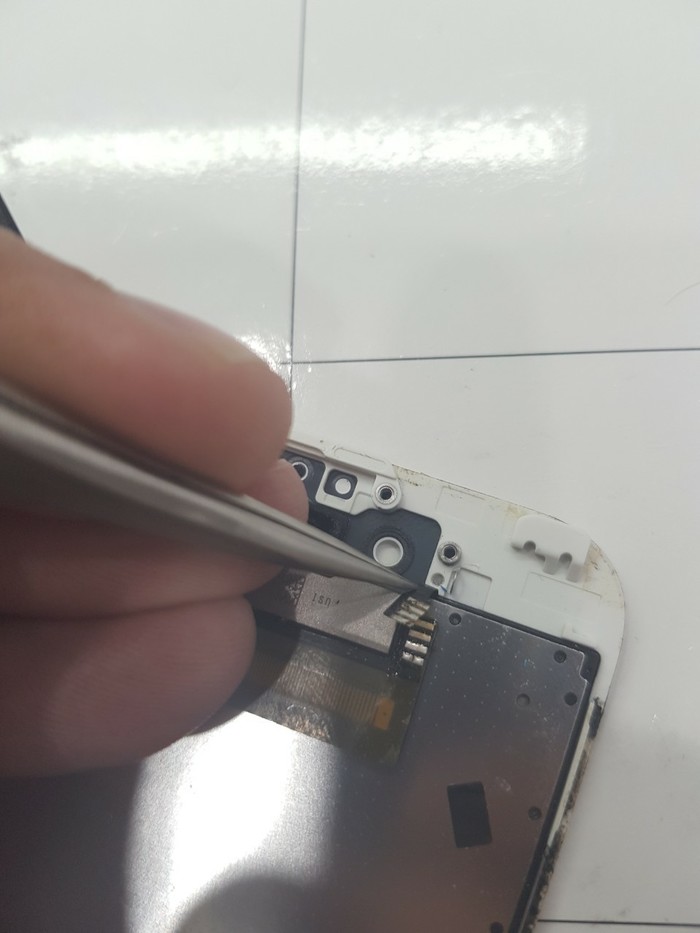

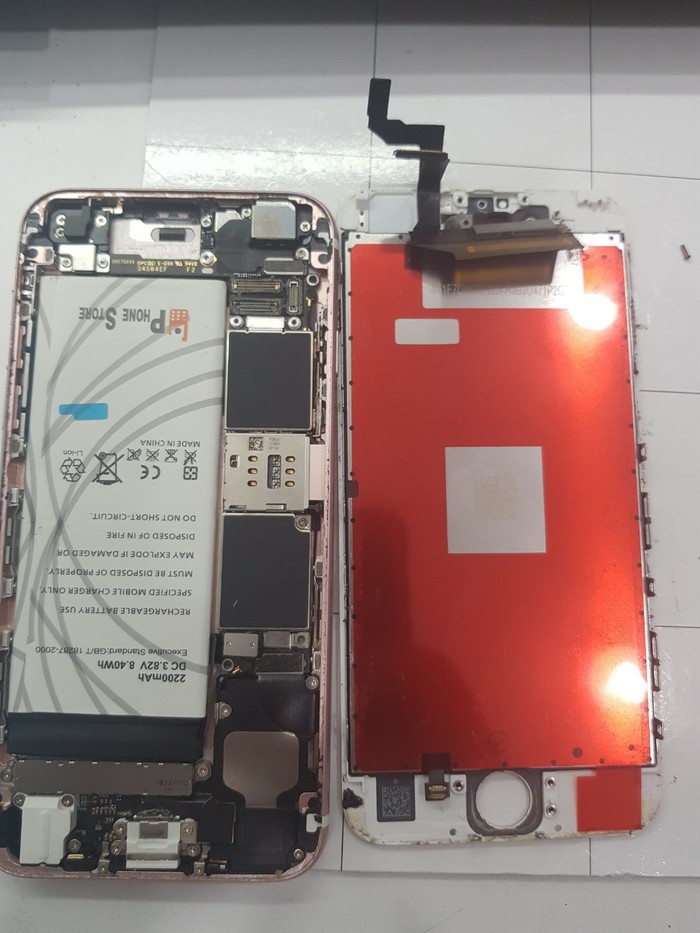

Снимаем дисплей
Отпаиваем подсветку

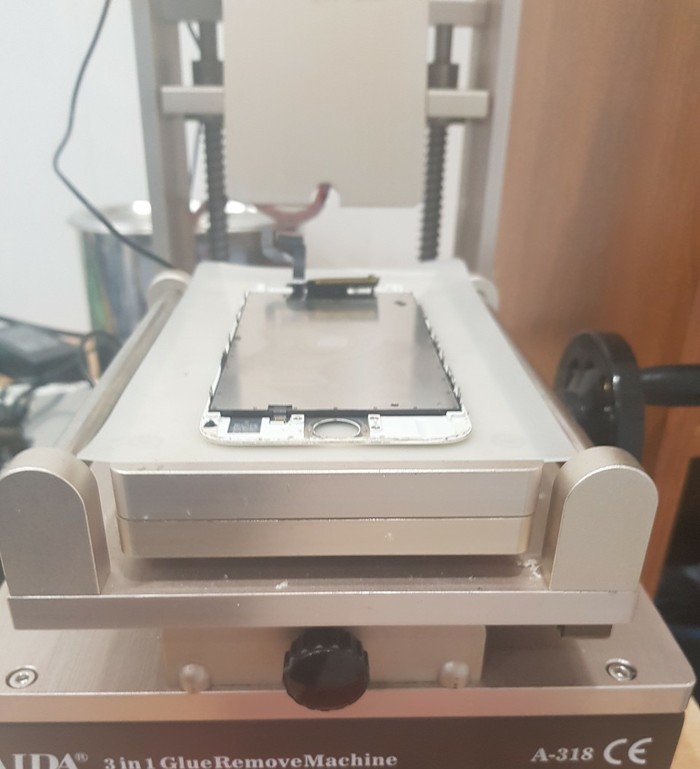

Кладём на сепаратор

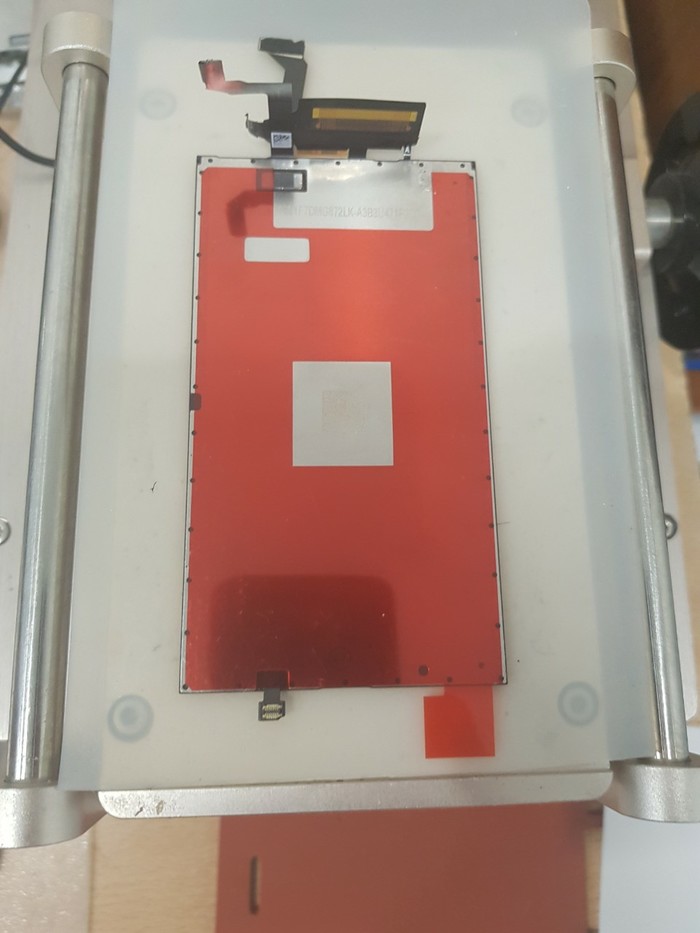

Дисплей должен хорошо нагреться, подсветка снимается без усилий.

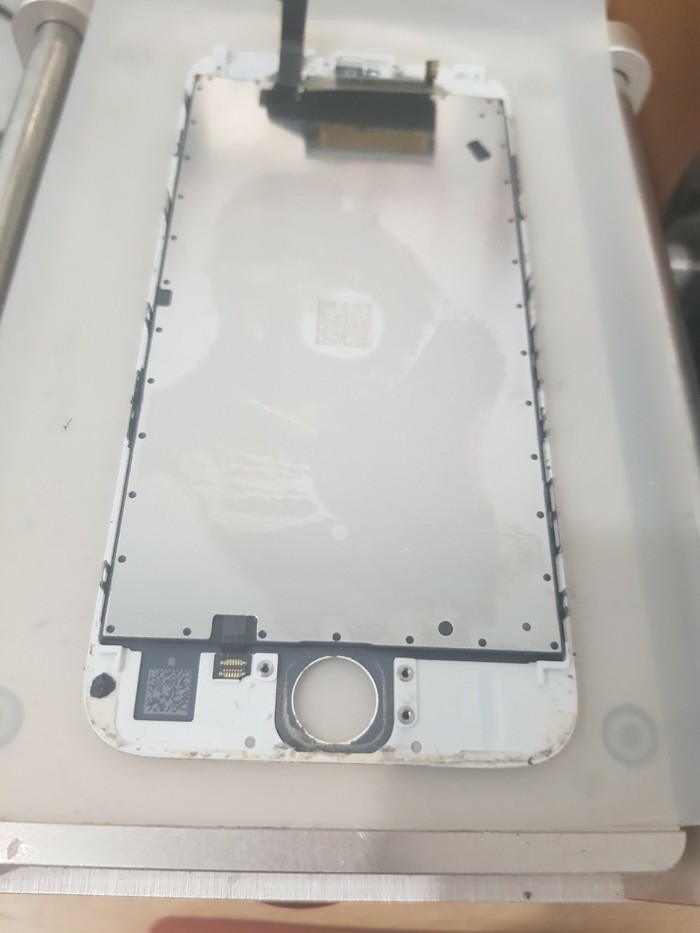

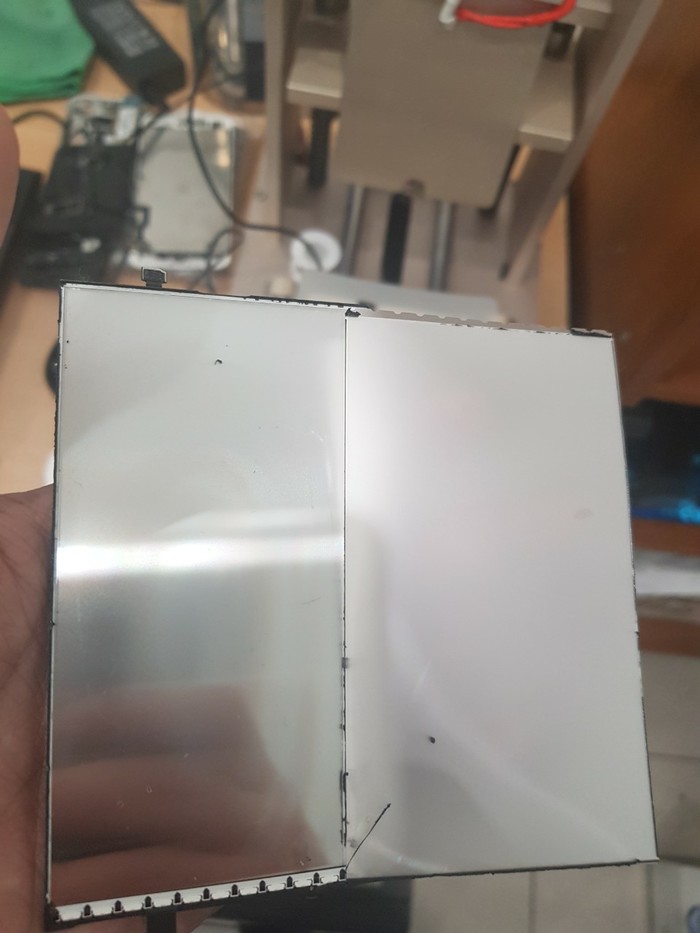

Можно заметить пятна на старой подсветке
Снимаем подсветку с донора
Запаиваем обратно

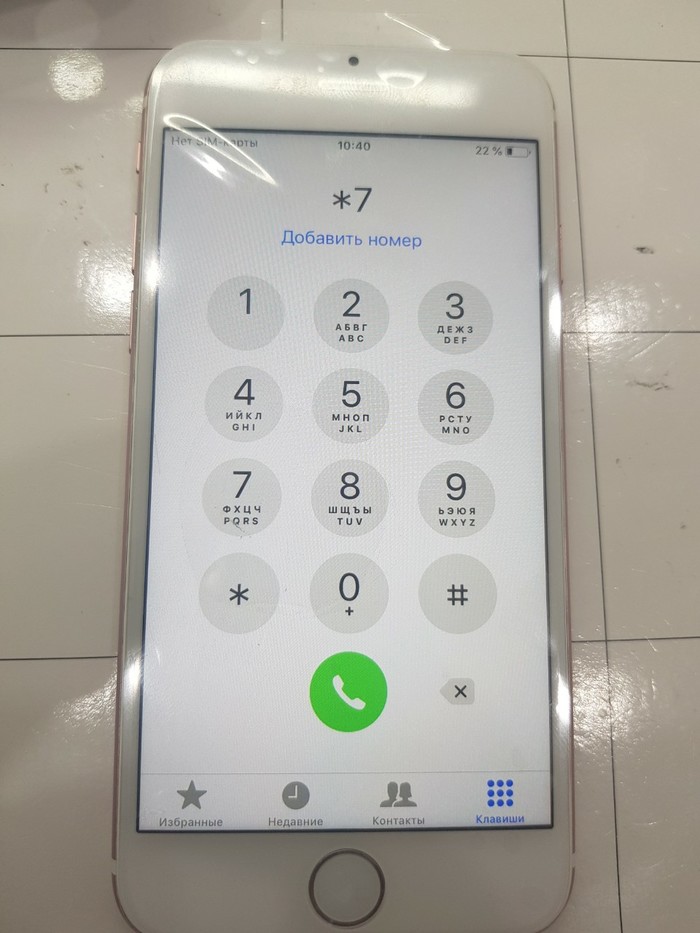

Проверяем

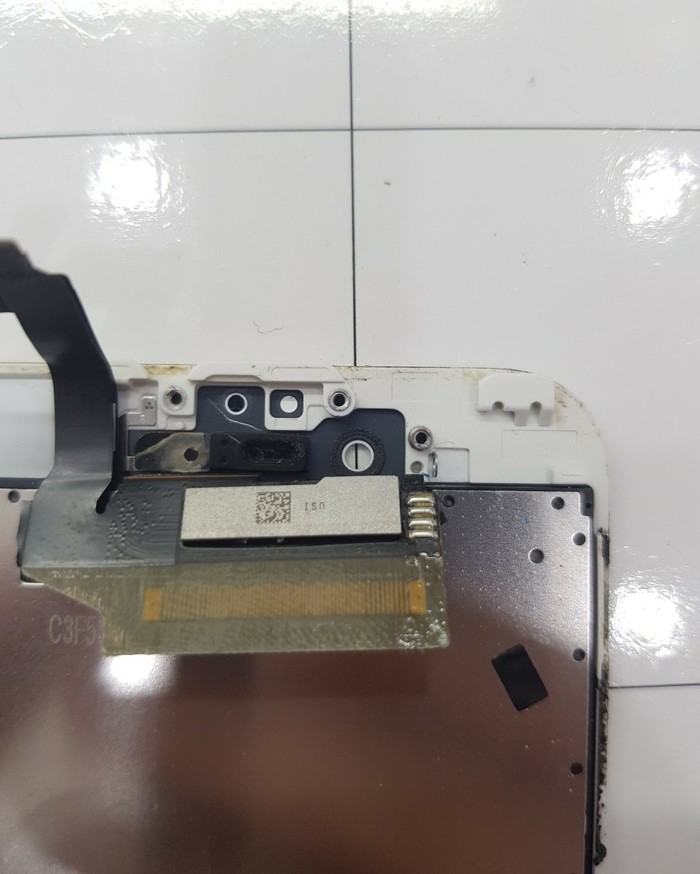

Стекло немного отклеилось, и часть клеевой части черного скотча по краям старой подсветки оказалось в видимой части. Но это все поправимо.
Решается эти проблемы переустановкой подсветки и одним прогоном в автоклаве.
Но пока делал, человек решил всё-таки новый дисплей поставить. Эхх...
Вот так вот. ©
Удачных ремонтов!
Показать полностью
14
Прошу отремонтировать
Всем ремонтёрам привет!
Есть телефон Элефон S3. требует ремонта.
что было: работал. уронил экраном вниз. экран под замену. с новым экраном - бутлуп. китаец продаван отмораживается.
Кто может помочь?
Локация: Орехово-Зуево. могу отослать по почте.
