Сегодня на шкафу нашли инструкцию и гарантийный талон на телевизор которого уже давно нет. Эх, сейчас за такие деньги могли бы купить двушку в нашем захолустье. =D

Сегодня гугл выкатило обновления всеми любимой клавиатуры “Gboard”.  И наша не менее любимая компания получила проблемы. Речь идет о компании Xiaomi.  Сегодня с повальной скоростью понесли телефоны с проблемой. Что пропала клавиатура и сыплет ошибки.

Если кому принесут, решается очень просто. В настройках есть пункт все приложения. Там ищете gboard. Удалить обновления. Появится клавиатура и пропадет ошибка.

Есть ли жизнь после смерти у людей - я ответить не могу, а вот вторая жизнь у лабораторного блока питания MCH-305D-II  - однозначно есть. Доказано NikoTeen4ik :)

В ремонтик попал прекрасный (а главное недорогой) блок питания. За свою цену он конечно же имеет недостатки, но преимуществ у него все же больше...

Он имеет 2 регулируемых выхода 30В 5А и 1 выход 5В 3А. Выходы можно как запаралелить для увеличения тока (30В 10А)  так и запоследовательнить - для увеличения напряжения (60В 5А).
Заявленные характеристики выполняет на ура, главное не закрывать ему вентиляционные отверстия (об этом ниже)

Заявленные неисправности: во время работы что-то щелкнуло, затем запахло, после повалил дым... Далее было ААААА Эвакуаааацияяяяя

Когда его принесли, в нем что-то тарахтело и он жутко вонял. Поэтому включать его было страшно. Сняв крышку и немного его потрусив, с него начали сыпаться непонятные пластиковые части. Я сначала не поняла, а потом как поняла...

Это были остатки выпрямительных диодов 6А10.

Только выводы и остались...

Одинокий вывод ищет одинокий корпус для совместного времяпровождения на территории ЛБП на условия пользователя :)

Дальнейший внешний осмотр и измерения нашли еще погорельцев... Ими оказались два резистора по 0,1Ом, один транзистор 2SD1047 иииии ...

О нем чуть позже - оставим вишенку на торте.

Далее по быстренькому в магазин за нужными детальками.
Детальки очень обрадовались что их забрали с пыльных прилавков и они будут нести пользу этому миру.
Резисторы взяла по мощнее (других не было), диоды 10А10, транзисторы были родные.

А вишенкой на торте является термодатчик по питанию вентилятора, который благополучно заклинил в выключенном состоянии и при нагреве не включался. Если присмотреться к радиатору (толщина около 5мм), то он без вентилятора не способен рассеивать большую мощность (жЫЫЫЫрный минус). То есть если в следующий раз вентилятор заклинит - опять будет бубумсь.

Для перестраховки, было принято решение установить 2 термодатчика параллельно (предварительно смазав термопастой, её там не было). Друг друга они подстрахуют, а вот заклинивший вентилятор ...

Как итог - аналогичные действия с термодатчиком были проделаны на втором канале. Также на всякий случай почищены и смазаны вентиляторы.
Поработав под разной долговременной нагрузкой, он ушел назад к хозяину...

Как итог, хотелось бы высказать своё мнение:
- слабое место у него - это радиатор. Поставить ему нормальные мощные радиаторы, такого бы не произошло. Любой косяк с термодатчиком или вентилятором и он опять выйдет из строя.

- удобная индикация;
- заявленные параметры держит хорошо, но вентилятор начинает шуметь уже при нагрузке от 1 Ампера, что немного напрягает;
- пульсации в пределах заявленных;

- у амперметров есть погрешность в диапазоне от мин до макс - 10-30мА. В принципе не критично.

За свои деньги достойный ЛБП, заменить радиаторы и прослужит долго.

Спасибо что прочитали до конца, надеюсь чем-то этот материал был полезен.

С Уважением, NikoTeen4ik / Вероника.

Сломалась у меня стиральная машина. Судя по симптомам, а они заключались в том, что вместо кручения барабана, машинка просто свистела (то есть было слышно как мотор крутит), но барабан не проявлял в этот момент признаков жизни, решил исходить из самого очевидного - слетел ремень (или растянулся, что монописуально), а так как разбирал последний раз стиралку года два назад, то не выдумывая велосипед, обратился к всезнающему гуглу.

Это предыстория, теперь немного отступлю от темы и напомню старую шутку:

Ну а теперь герой моего поста (на видео которого я наткнулся в процессе поиска мануала), который решил, что выкрутить 11 саморезов это слишком сложно, заплатить ремонтникам 3 тысячи рублей это слишком дорого, ну а раз у него имеется болгарка, то решить задачу по замене ремня (возврате его в исходное состояние) не представляет никакого труда...

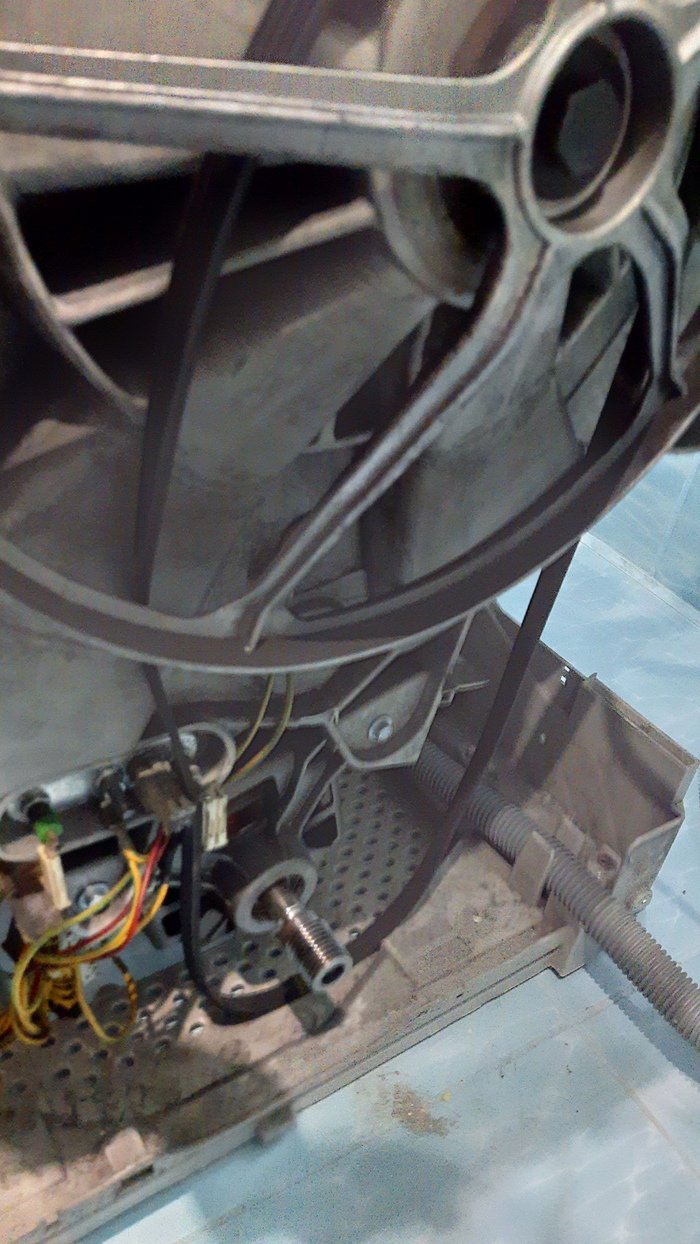

Для тех, кто решит усомниться в моей искренности, то вот что я увидел, когда снял заднюю крышку:

Ссылка на канал автора:

https://www.youtube.com/channel/UCAuh3TvWXf4Nt40M3B3DiEg

UPD: разбор аналогичной стиралки, как у автора:

Уже пора поздравлять с наступающим. Так вот - поздравляю!)
Ныне на восстановлении айфон:

Сразу видно прибыл прямиком из Калифорнии, так как нет гравировки СЕ, то есть европейский экспорт. Должно быть так:

Там не менее это не особо и важно, так как восьмёрки достаточно крепкие телефоны в плане повреждений и не так часто бывают на ремонтах, как к примеру десятки.
По моей статистике на 1 ремонт восьмёрки приходится 6 ремонтов десятых айфонов плюс минус. Ну или как это объяснить я хз. В общем в 6 раз больше десяток несут нежели восьмёрок. Во.
Предыстория до банальности простая:
Куплен был на торговой площадке и недолго радость радовалась - умер друг. Как говорится оно само. Отнесли ребятам в сервис и те сказали что нужно менять контроллер и всё будет хорошо.
И вот контроллер заменён и телефон работает. Взяли денежку и хорошо. Вот только телефон отработал пару дней и со слов моего клиента: моргнул и выключился.
Те ребята видимо не смогли уже его победить и телефон у меня.
Дошла до него очередь. Зарядка не заряжает и ПК не определяет. Это была бесплатная диагностика.
Не тратя много времени на осмотры открываю:

А́аааа. Рэф. Да ещё и китайский)))

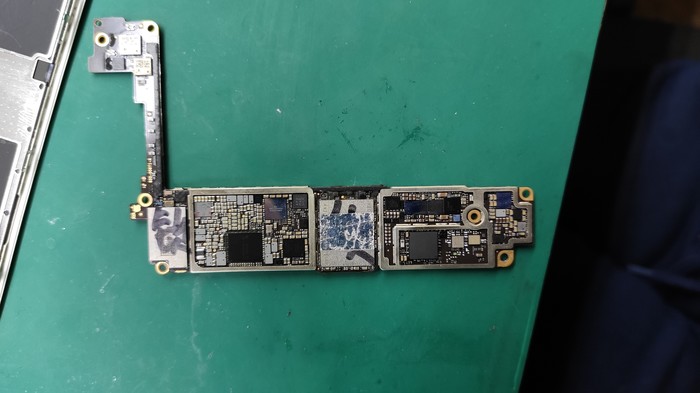

Первым делом осматриваю плату и выясняю то, что контроллер ни один не менялся.
Ребята угадали с неисправностью - память телефона. Только не стали её снимать, а просто погрели, предварительно поковыряв по кругу компаунд. Это называется видимость работы. А делается с той целью, что если человек захочет посудиться с ними и вернуть денежку, то экспертиза покажет что "заменёный" контроллер исправен и вышел из строя другой компонент.
В данном случае если бы они указали, что были работы в области памяти, то им бы пришлось делать телефон по гарантии, но нет. Отмазались что нет оборудования для таких ремонтов и на этом всё. Ищите кто умеет. Вроде честно, но обман.
Итак. Память залита компаундом и если её погреть, то работать она не будет. Или будет но недолго.
Посмотрю что тут происходит:

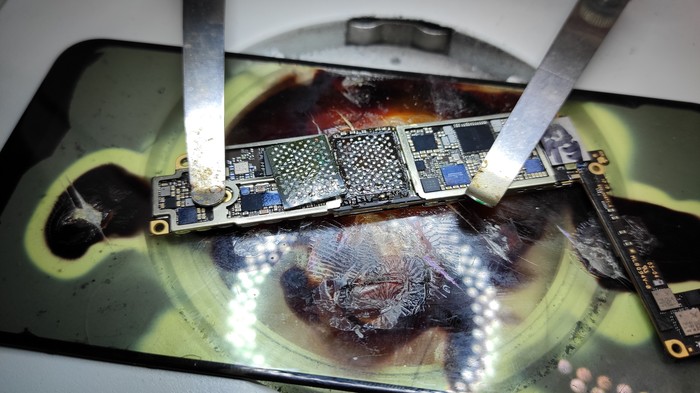

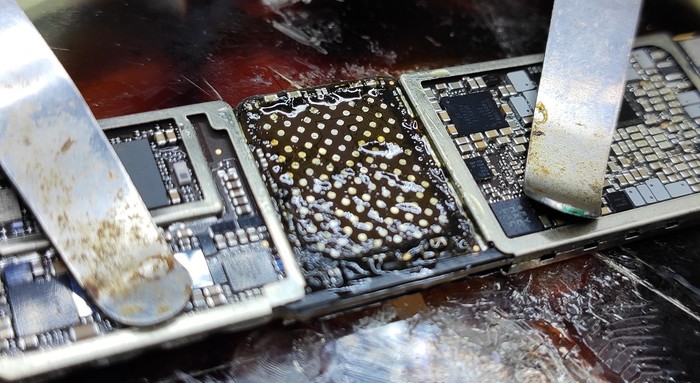

Снимаю сразу память:

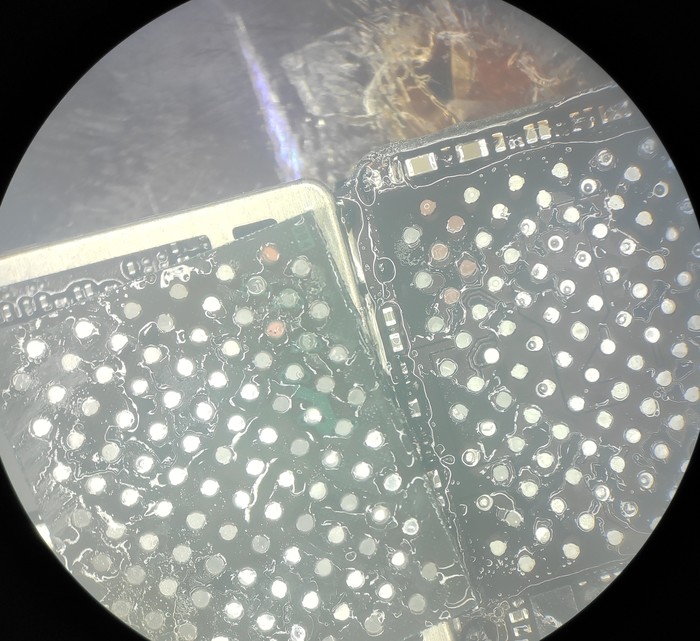

Серые пятаки. Но это не основная причина незапуска телефона. Вот основная:

Отбитые контакты на самой микросхеме памяти.
Вот почему после прогрева у ребят всё заработало. Припой немножко сместился и образовался контакт. Любое встряхивание или несильное падение с высоты 10 см и телефон снова труп))
В общем клиенту либо уже продали так, либо упал уже у него. Гадать смысла нет. Согласовываю ремонт и продолжаю разбор полетов)))

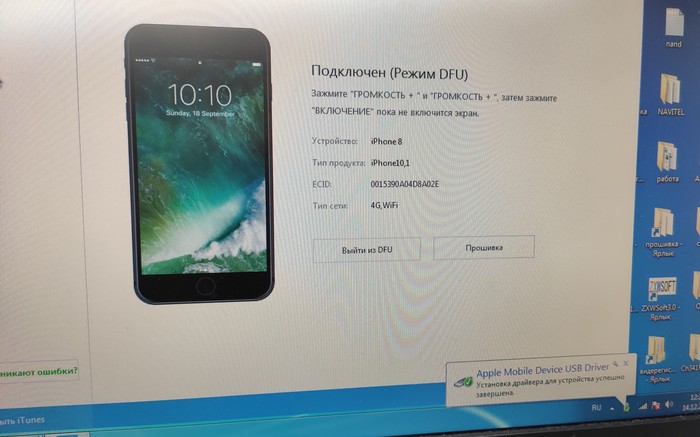

После снятия сразу проверяю на детект телефона к ПК. Теперь должен определиться в режиме восстановления при условии исправности основных питаний:

И да:

Пробую прошивать и получаю ошибку 9.

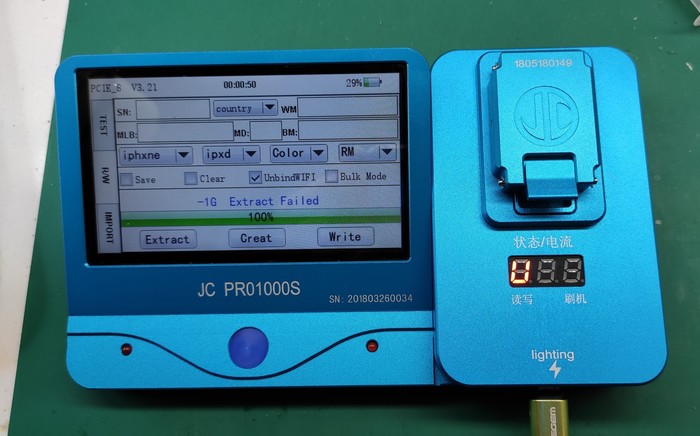

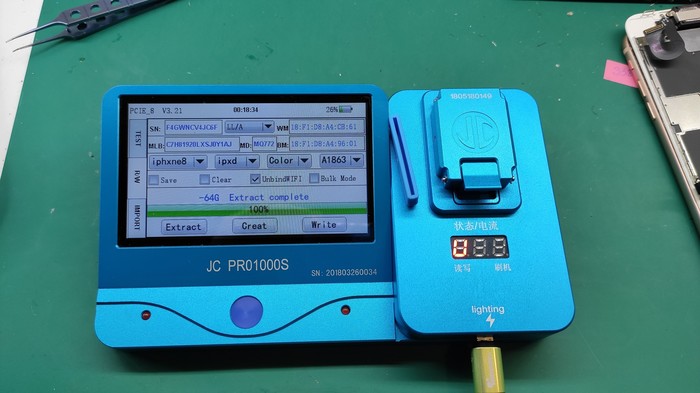

Теперь дело за малым - проверка работоспособности памяти. Подключаю к программатору и пробую считать с неё что нибудь:

Увы. Если память издохла, то придётся заказывать серийники за денежку и ждать от пары до десяти дней, а потом записывать в новую память и только потом продолжать ремонт.
Итак. Есть дефект и попробую его устранить.
Ремонт из разряда очень лёгкий - проще, чем разъём на Верту поменять))

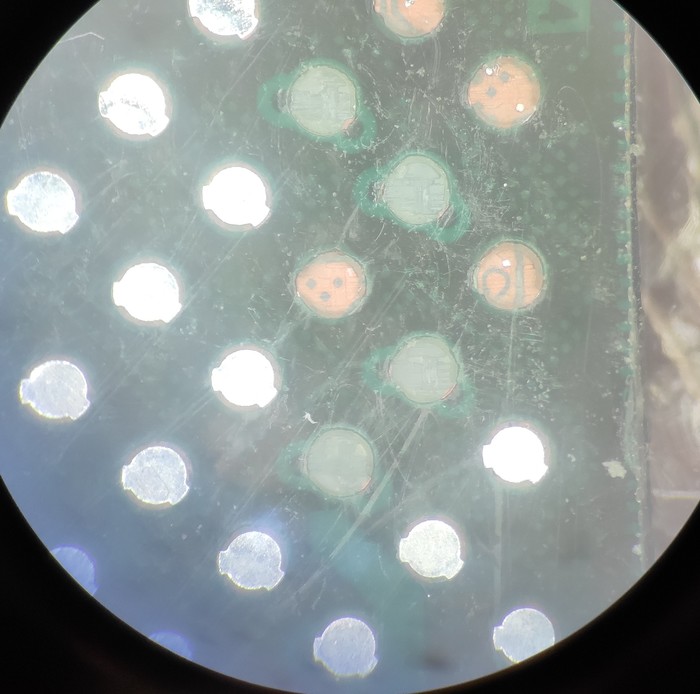

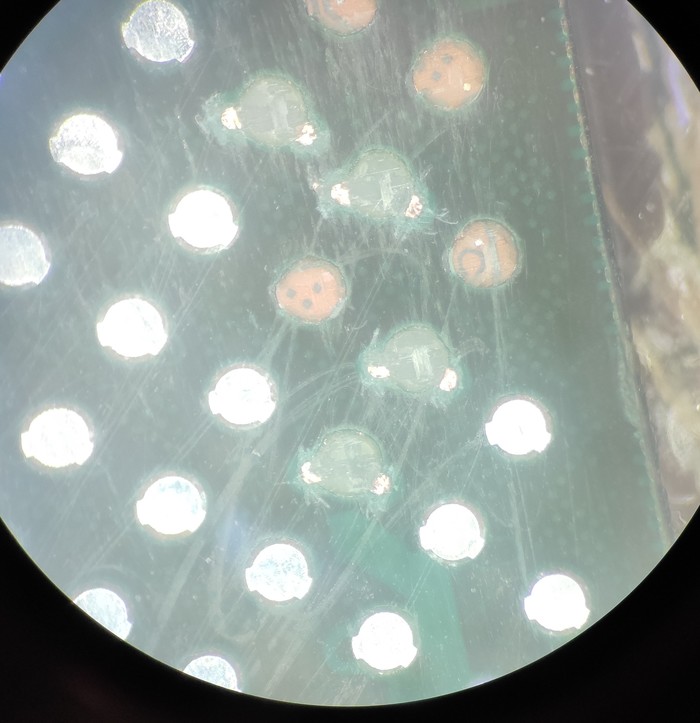

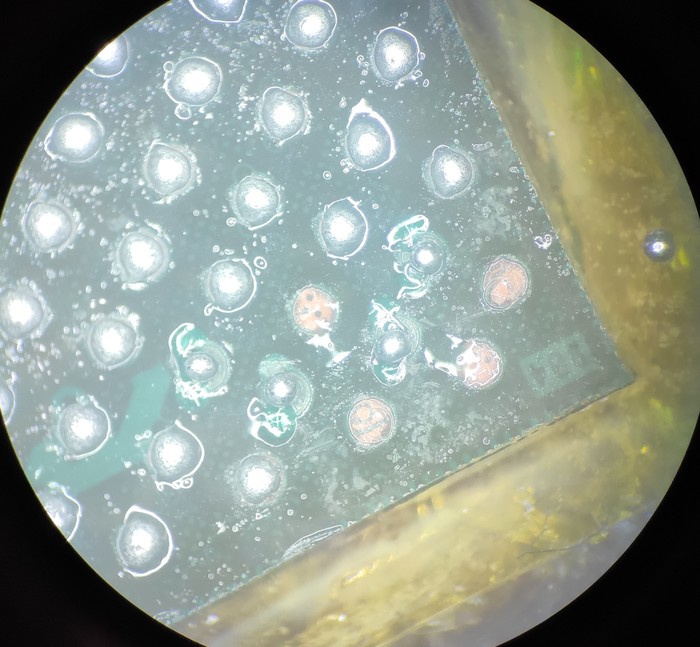

Смотрю что отбито. 4 контакта:

На отбитых контактах есть ушки, вот к ним и буду цеплять писюны комариные. Зачищаю:

Мажу смазкой флюса для лучшего сцепления припоя:

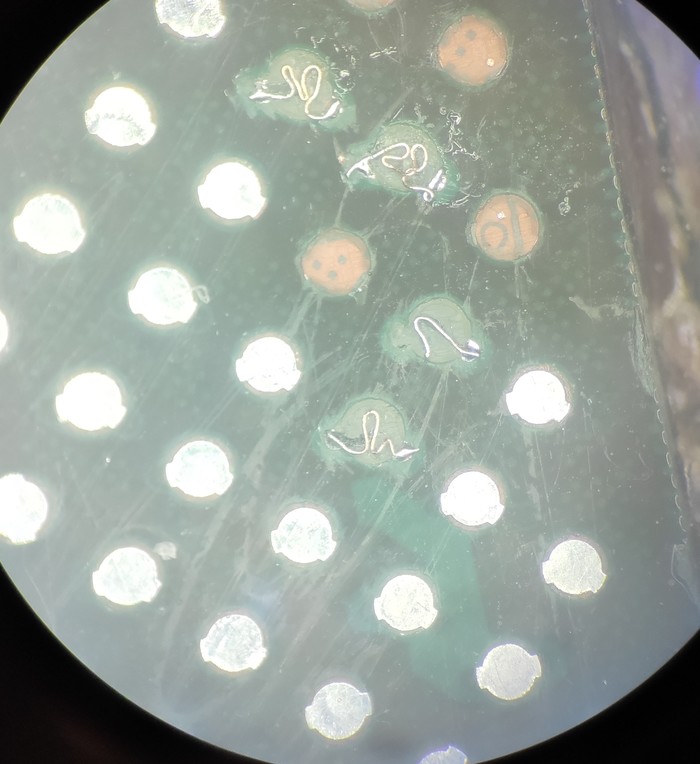

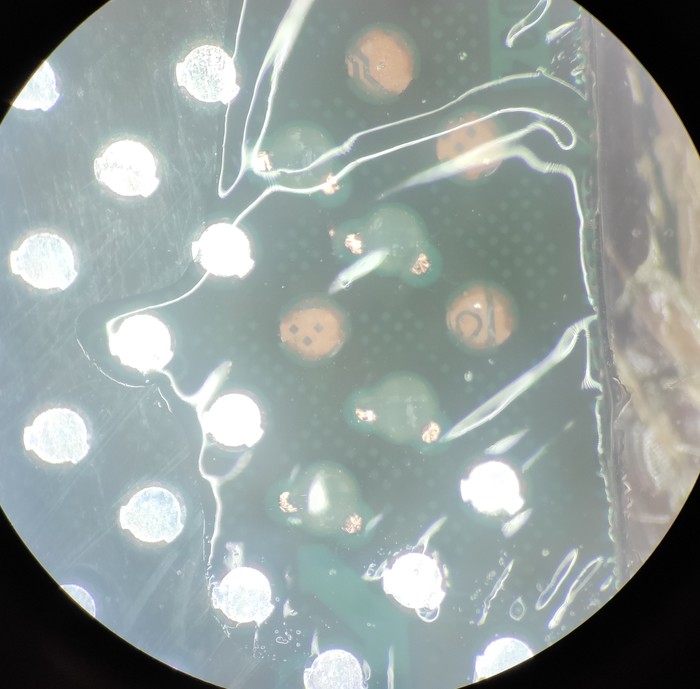

И напаиваю новые дорожки в виде эболы:

Проволока толщиной 0.08мм.
Проверяю детект памяти:

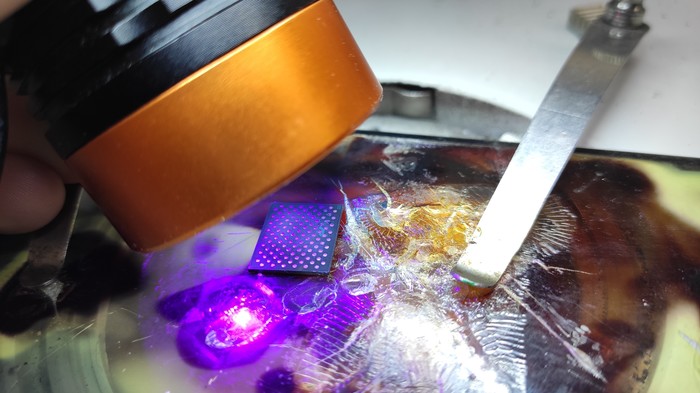

Ну вот и хорошо. Закрепляю свой ремонт ультрафиолетовым клеем:

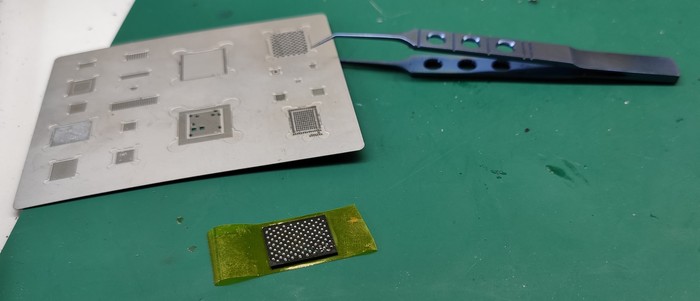

С помощью трафарета и паяльной пасты наношу свежий припой (p.s: пинцет за 1200, который на фото - полное гуано. После НГ приедет заказ с пинцетом за 2500руб. Буду его тестить)) Там же приедет программатор для увеличения памяти на xr/xs и 11 айфон)

А вот что получается по итогу:

Часть контактов не нужны. Это земля. Она дублируется ещё раз 10.

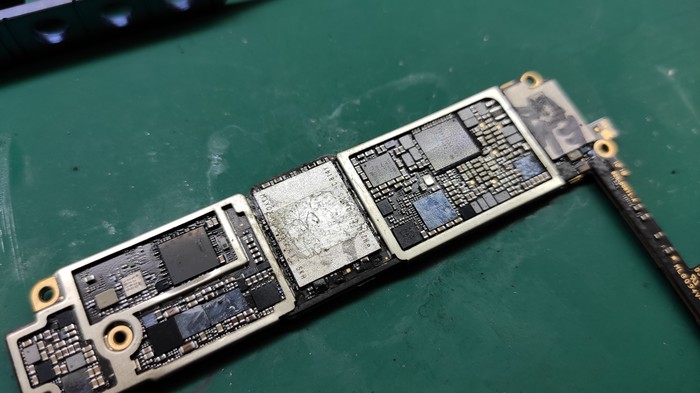

Следующий шаг это подготовка платы для установки. Убираю лишний припой и компаунд. Вот так грязно бывает в промежуточных результатах:

И конечный эпат очистки и подготовки(на этом эпате xD можно расширить объём текущей памяти телефона):

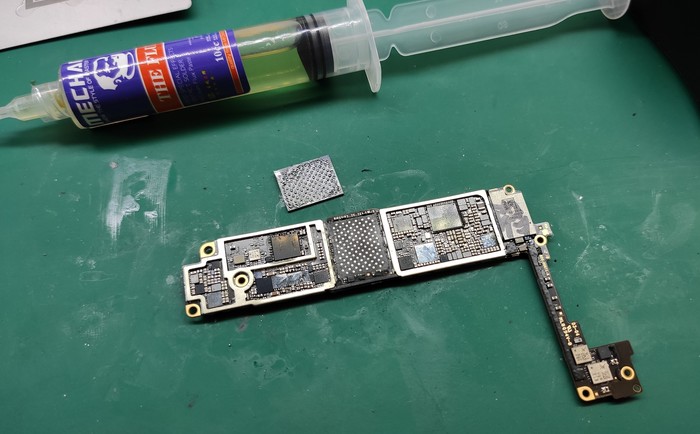

Следом установка памяти обратно. Этот процесс называется реболлиг или реболл:

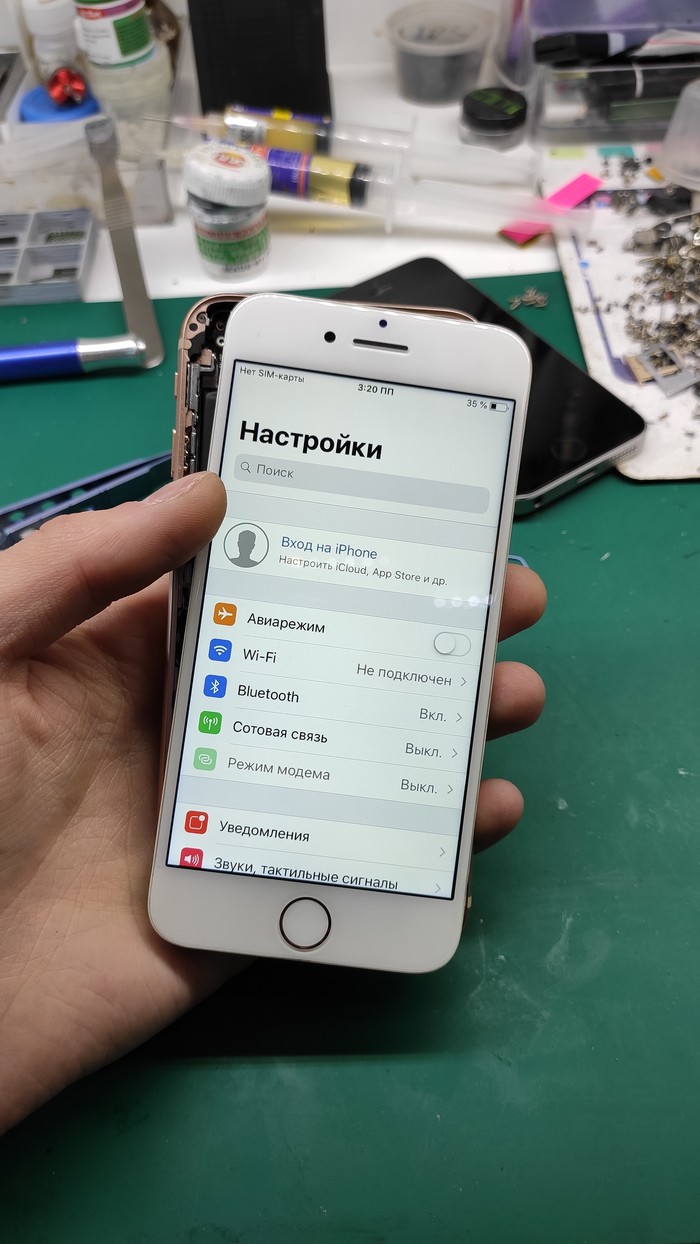

И запускаю телефон с кнопки как при обычном включении:

Опа! Телефон без iCloud. Скажу человеку, что ремонт не получится и запихну ему нерабочий трупп а эту на авиту...
Но! Моя репутация не стоит этого.
Бывали и десятые айфоны без паролей, но я без колебаний делал и отправлял их в регионы.

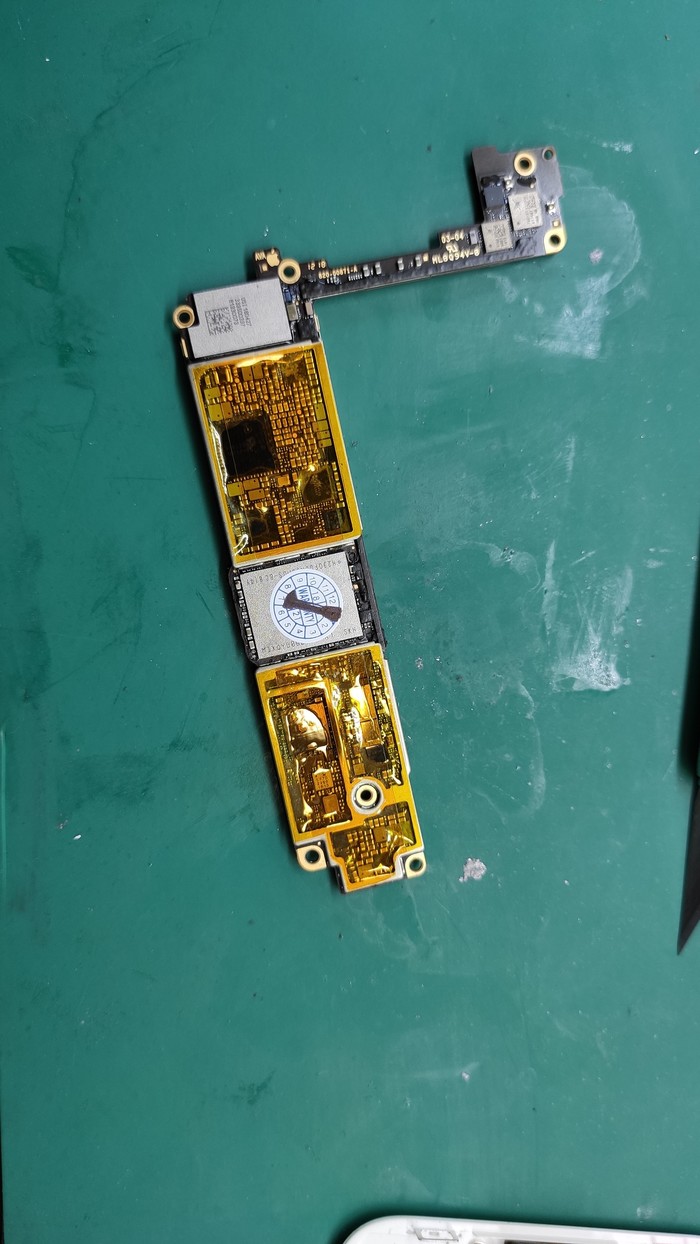

В принципе ремонт почти завершён и остаётся только сделать плату красивой и наклеить этикетку с гарантией:

Кто то помню меня ругал за термоскотч на основном контроллере питания, типа изначально там стояла чёрная теплорассеивающая тряпка. Бред. Весь теплоотвод идёт через процессор по верху платы к защитке дисплея. Так что я так и буду клеить термоскотч и никто меня не остановит))) Нагрев на 2 градуса это лучше, чем короткое замыкание об корпус))
Почти заканчиваю сборку и тут...

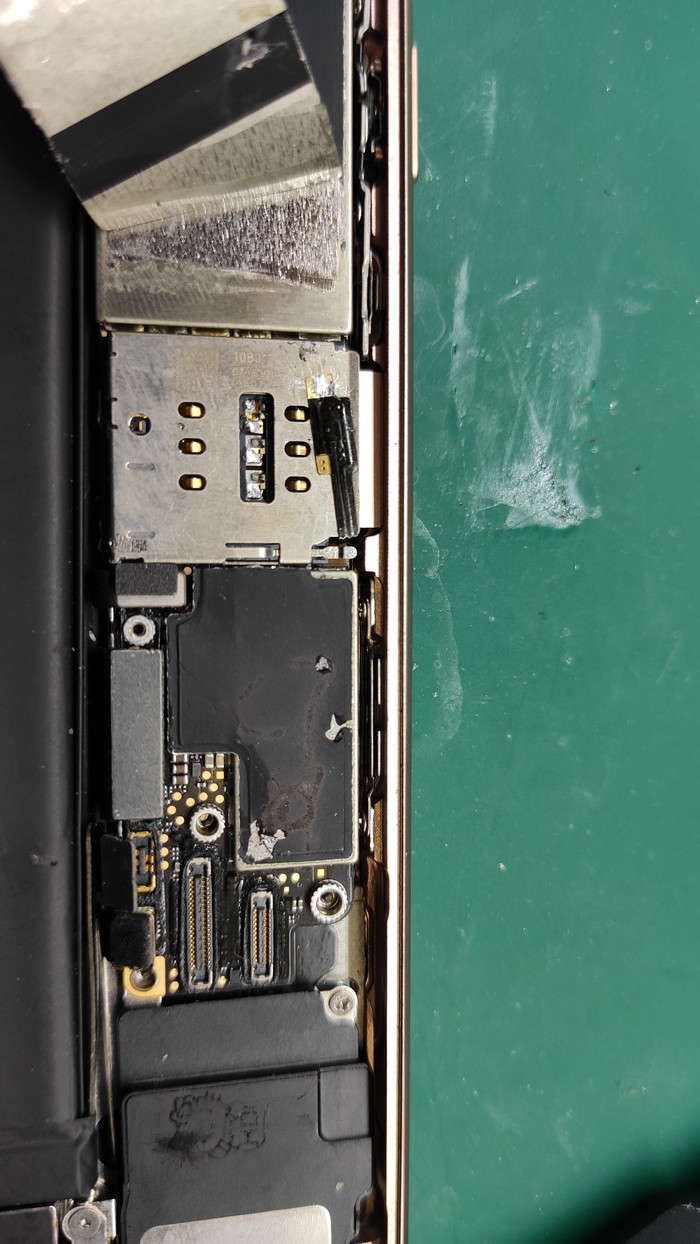

Что тут блять спрятано?!:

R-SIM собственной персоной. Это значит, что изначально телефон заблокирован на оператора и будет работать только с его сим-картой. Но эта штучка помогает обойти блокировку и пользоваться любой сим. Удостоверяютсь, что тел блокирован. Вставляю сим и тут сразу выскакивает окно с активацией:

На этом ремонт имеет 3 пути:
1. Телефон работает только с симкой клиента.
2. Отпаиваю эту r-sim, покупаю другую r-sim и активирую с симкой, которая будет использоваться в дальнейшем.
3. Заказ разблокировки, что может существенно увеличить стоимость ремонта.
Но это уже решать не мне. Я только предлагаю варианты.
На этом я завершаю серию своих постов и...
Увидимся в следующем году))

Принесли в ремонт пару сварочных инверторов ТОРУС 255.

Аппараты по ошибке включили в сеть 380 вольт вместо 220.

На фото результаты дефектовки:

Сгорели все транзисторы и конденсаторы.

Развалился дроссель.

Испарилась обмотка межкаскадного трансформатора.

В общем  - сгорело практически все!  Остались целыми силовой трансформатор, выходной выпрямитель, да корпус...

Аппараты хорошие, жалко списывать, восстановил.

Цена ошибки для клиента  - 12 000 рублей.

Привет всем.
Слышал я про осеннее и весеннее обострение, сейчас походу зимнее началось. Не может в один день прийти два веселых ремонта.

Сначала принесли монитор самсунг, без подсветки, внутри что то стучит.
Разбираю охуеваю, кто то веселый кондеры поменял.

Включены последовательно, грелись знатно, пакет рассыпался в прах при попытке снять его.

А так должно быть

И следом приносят самсунг, разъем поменять, разъем там кто то от асера нафига не понятно. Посадочное место целое, нахера этот колхоз? Купи разъем да впаяй, что сложного, найти не сложно.

За 10минут меняется на нормальный.

Нужно еще шнур на зарядке поменять обратно на самсунговский.
