Принесли мне в ремонт данный аппарат с проблемой что не работает. Никакой реакции при подключении к ПК. Как бы смысла чинить такие вещи нет, так как по цене не целесообразно, но время свободное есть. Почему б и нет.
Вот так он выглядит

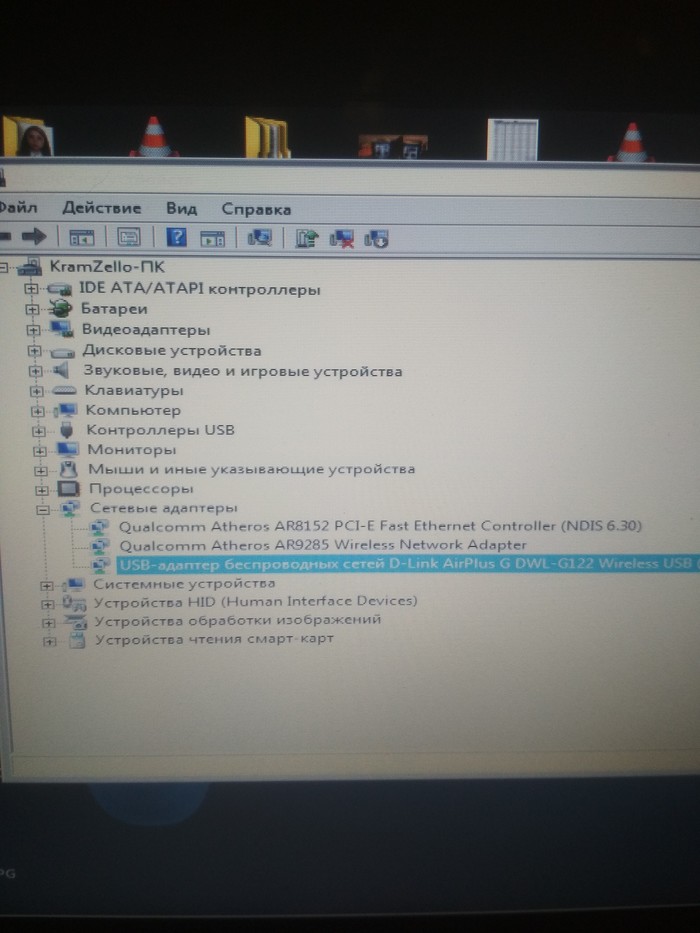

Ну и само собой после подключения к ПК мы видим что реакции никакой в диспетчере устройств нет, разбираем

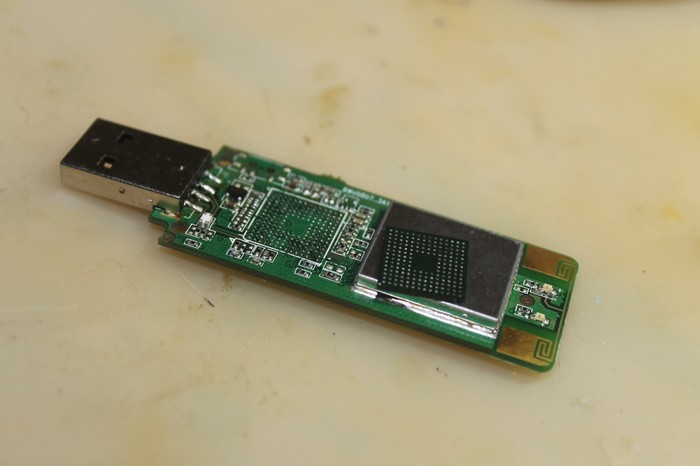

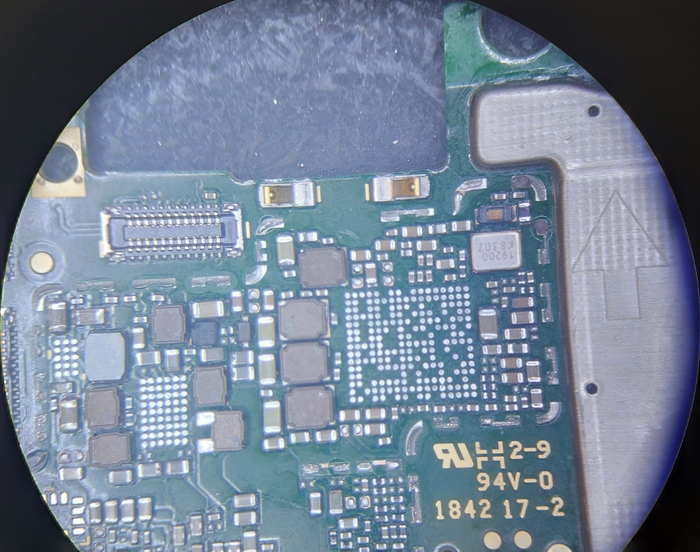

Вот так выглядит его внутренних мир. Может у кого есть такие, информация будет полезна. Так как я занимаюсь исключительно мобильными телефонами мы проверяем падение напряжения на контактах -/+/data-/data+/, ищем короткое замыкание на кондесаторах которые могут быть пробиты и садят + на землю. Всю обвязку резисторов и пару транзюков, все в норме.
Микросхема rt2571 посажена на шары. Возле нее видно лёгкий изгиб платы. Первая мысль немного прогреть, и проверить работоспособность. И я не прогадал

Ну что же, будем снимать микросхему и производить ее реболл

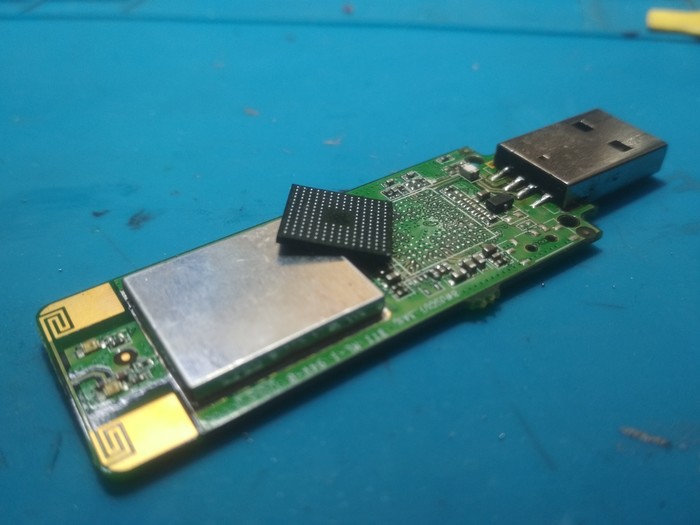

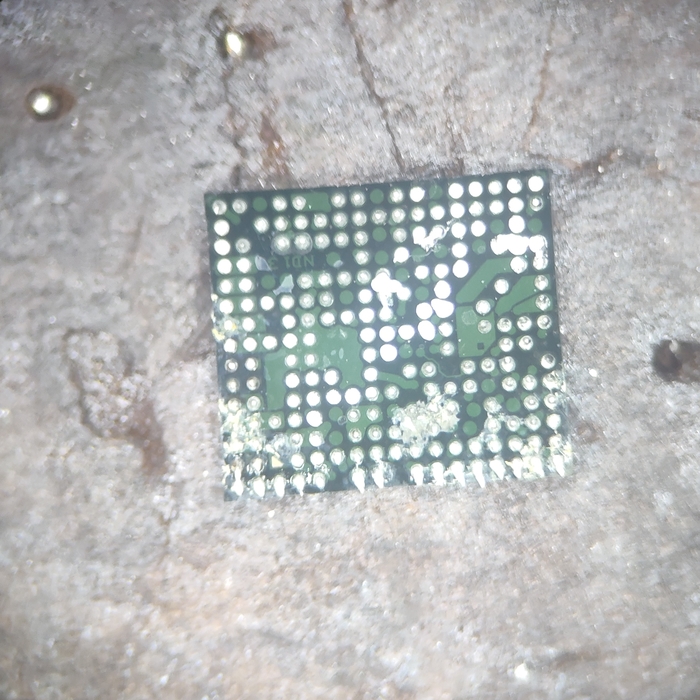

Фото снятой микросхемы

Само собой зачищаем от старого припоя плату и микросхему и проходимся оплёткой для полного удаления припоя.

Чистим спиртом/растворитель 646/ изопропиловый спирт/ кому что удобно и получается такой результат

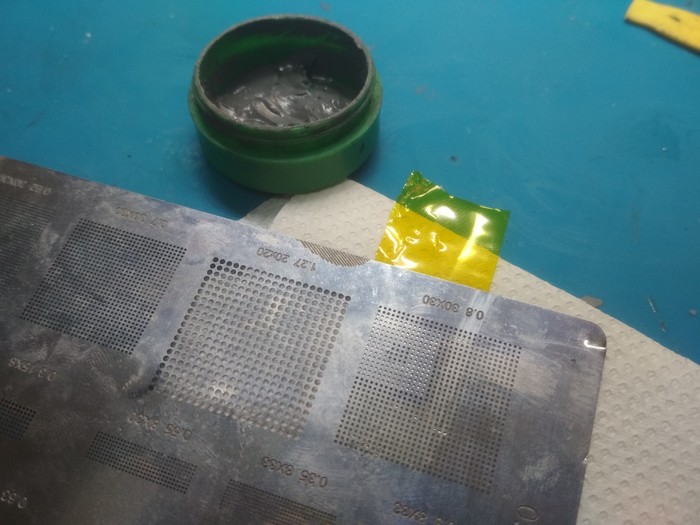

Берём универсальный трафарет и через него накатываем BGA шары. Пасту использую Mechanic 189°

В итоге получается такая вот красивая микросхема с новыми накатанными шарами, они же контакты.

Далее наносим немного флюса на плату, центруем микросхему по маркерам, и запаиваем при температуре 300 китайских.

Даём плате остыть, очищаем и подключаем в ПК для проверки

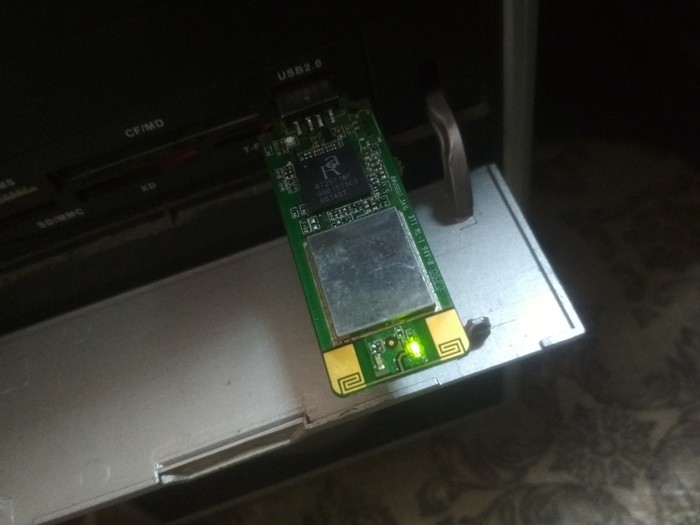

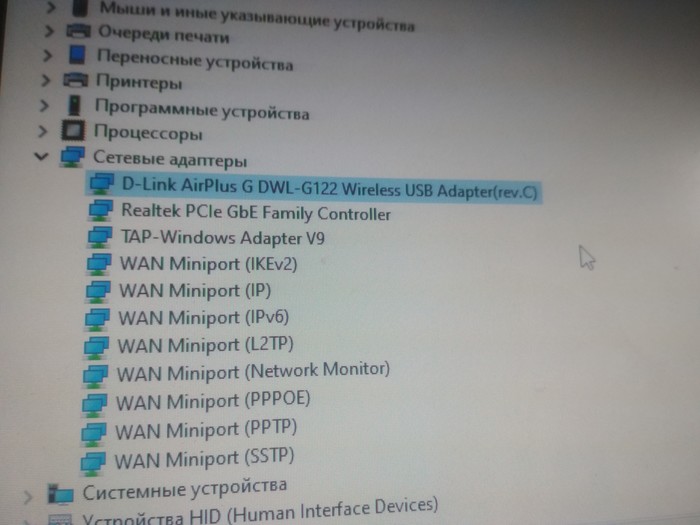

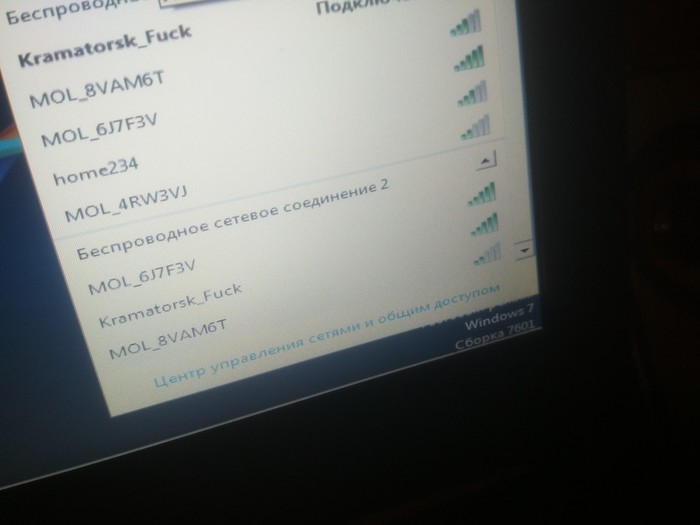

Устройство видится отлично и с первого раза. Вайфай ловит

На этом считаю ремонт окончен и можно выдавать клиенту)

Место ремонта г.Макеевка, Донецкая область.
Либо через группу в ВК
https://vk.com/homeservicetel

Добрый день, не знаю нужны они кому или нет. Отдам даром в Москве. ~25 плат от sas накопителей.

В телефон попала вода, его даже посушили, более того он даже какое-то время работал.

Но в современных телефонах, с несъёмной батареей, последствия попадания влаги всегда более ярко выражены. Все потому что даже при отключенном телефоне, но подключенной батарее, на некоторых шинах есть напряжение и при попадании воды образуется коррозия и окисления

А с приклеенными задними крышками и экранами вообще практически нереально в домашних условиях высушить случайно намоченный телефон.

Чтобы нормально вычистить все и дать гарантию, на этот ремонт, не до порога, снимаем защитные экраны.

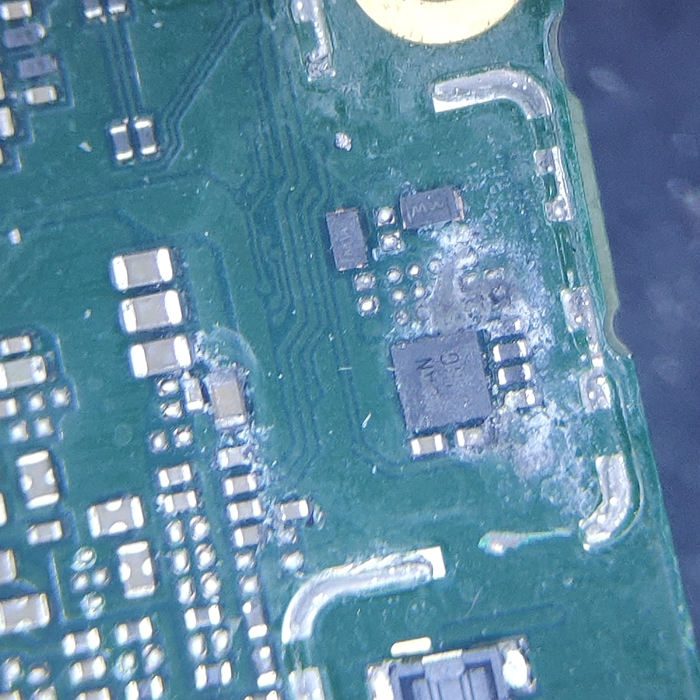

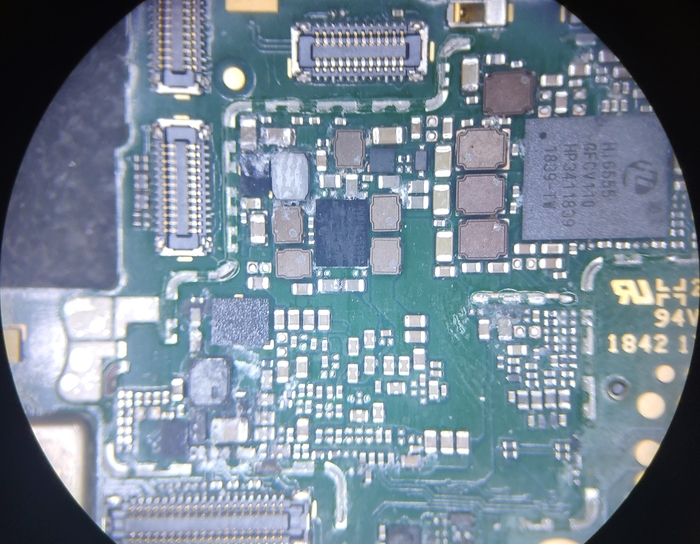

Сразу видно больше последствий, чем казалось вначале.

Я предпочитаю снять все микросхемы, под которыми была вода и убрать окисления, а не по мере обнаружения проблем.

Демонтируем основной контроллер питания, подсветки, возможно драйвер вспышки, акселерометр и гироскоп, скорее всего.

Даже если очень захотеть почистить под микросхемой не снимая ее, ничего не выйдет. И любимая некоторыми УЗВ-ванночка не поможет (закинул ее на полку как архаизм, только трафареты в ней чищу).

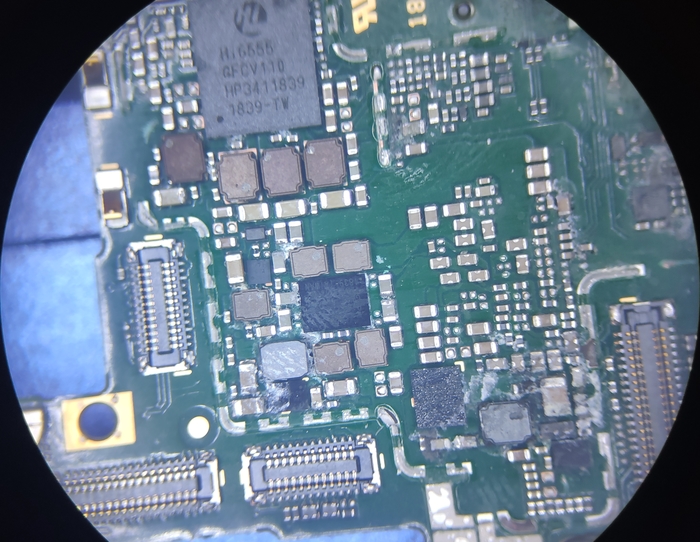

Убираем весь припой. бензином и спиртом вычищаем плату от окислов и гнили.

Припаиваем по очереди все микросхемы обратно, не переборщив с температурой, потому что с обратной стороны платы находятся тоже микросхемы, и они тоже припаяны к плате. И к сожалению иногда бывает, что они частично отваливаются, а это лишняя работа, которая совсем не нужна.

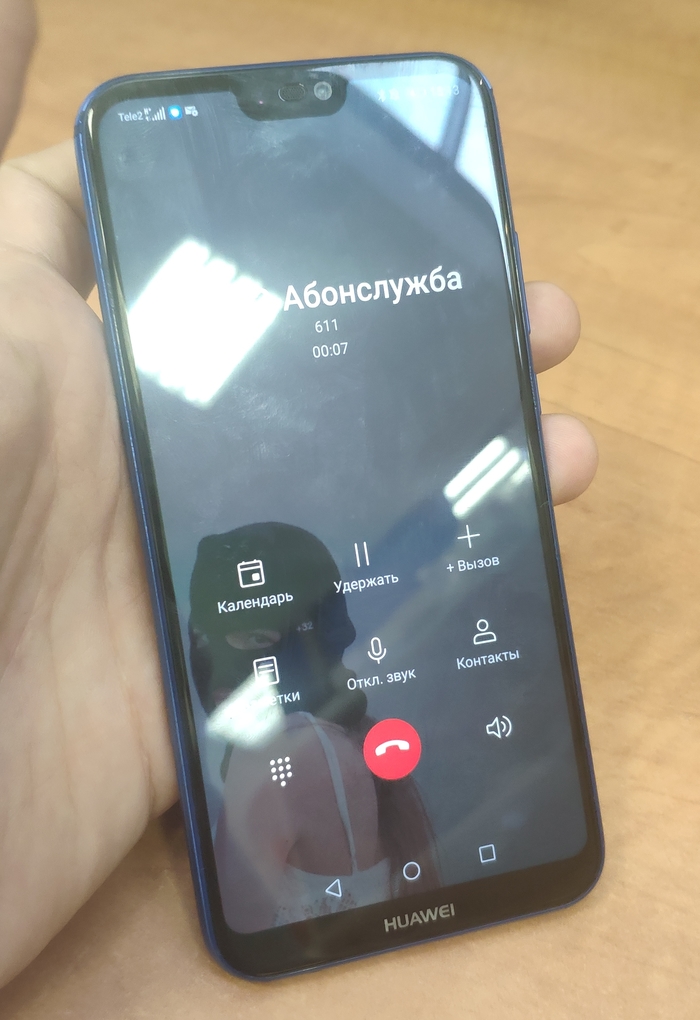

К счастью, все микросхемы остались работоспособны и после перепайки телефон полностью функционирует.

мой контакт на случай, если у кого есть вопросы

Попал сегодня ко мне honor 7a. Пришел для простой замены дисплея, но не тут то было. Дисплей заменили, подсветка то есть, а изображения нету. Потыкал тестером по фильтрам рядом с конектором дисплея и немного огорчился. На одной ноге обрыв. На сколько я знаю идут они прямиком в проц, а катать проц вот прям совсем не хотелось. Немого почитав великий гугл стало ясно что обыв скорее всего в слоях платы на другой стороне. Ну чтож слои так слои

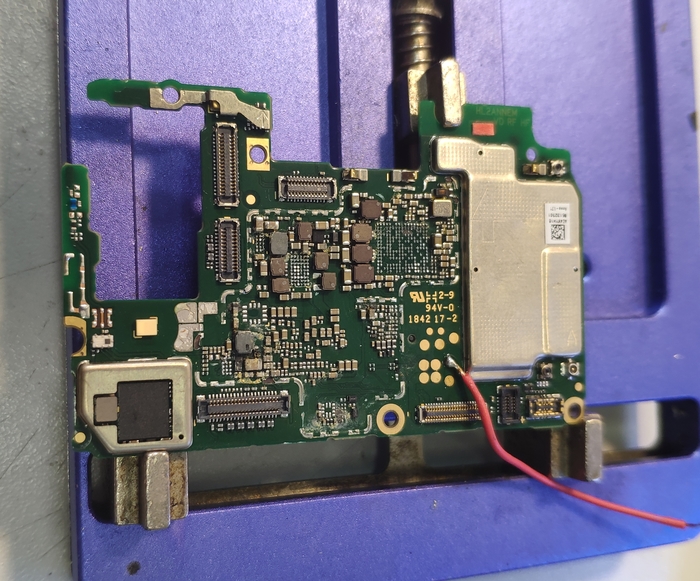

Находим догогу в обрыве и востанавливаем очень тонким проводком. Покупал специальный провод для дорожек вроде диаметр 0.2мм. Получилось немного криво, но держаться будет

На фото выглядит что припаяно плохо, но на самом деле хорошо там держит. Просто фото не очень удачная. Залил все это маской для крепкости.

Ну и соответственно результат
