Катушечный магнитофон "Ростов 102 стерео"

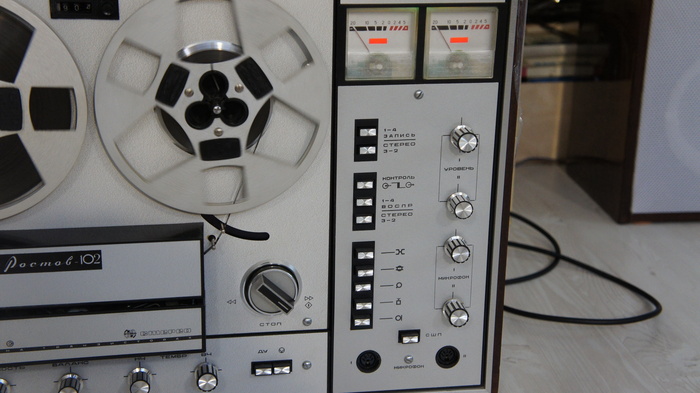

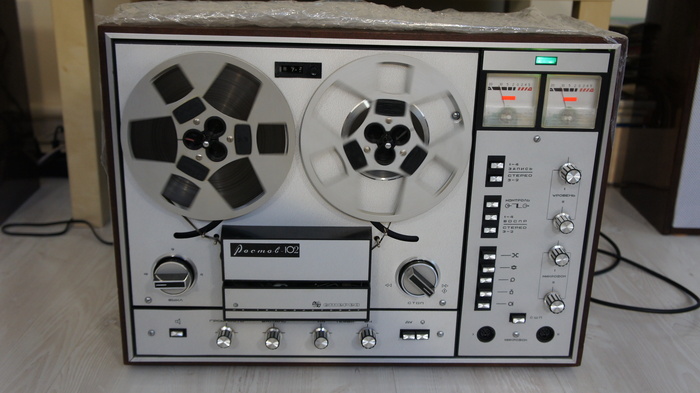

Красивый аппарат, на мой взгляд это самый красивый магнитофон из СССР,  особенно выигрышно смотрится с алюминиевыми катушками, поистине украшение аудиостойки!  В 78-ом году в моем родном городе Ростов-на-Дону на заводе "Прибор" начался серийный выпуск этого аппарата, который продолжился (с небольшой модификацией электронной части устройства) вплоть до 85-го года. Этот аппарат во многом стал знаковым для нашего завода и на многие годы вперед  словосочетание  "магнитофон Ростов" для советского меломана стало синонимом качественного звуковоспроизведения, а главное высококачественной бытовой звукозаписи!  Сам аппарат с технической стороны его исполнения ничего сверхъестественного (даже по меркам своего времени ) не представлял, более того  уже на тот момент имел существенные минусы - одномоторный пассиковый  лентопротяжный механизм (ЛПМ),  управление ЛПМ полностью механическое,  стрелочные индикаторы работают только в режиме записи. Для наглядности фото (из интернета) механизма ЛПМ:

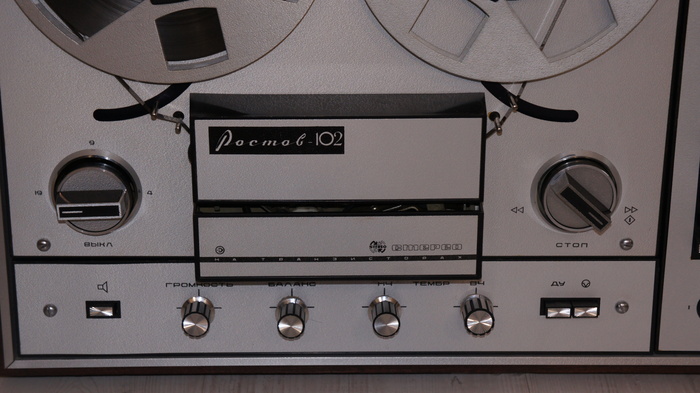

3-х скоростной (4. 9 и 19 см/с соответственно) ЛПМ был типовым (УПМ-34) заимствованный от магнитофона  "Маяк 202" , одноименного киевского завода "Маяк", но с некоторыми усовершенствованиями: возможность вертикальной ориентации ЛПМ, боковые петлевыбератили ленты (для ее более стабильного натяжения и соответственно, прилегания к головкам) механический автостоп после окончания ленты (реализованный на правом петлевыберателе, т.е. при его полном провисании он замыкал контакты микропереключателя и разрывал цепь питания двигателя ЛПМ), пауза была реализована на электромагните, что давало возможность управлять ее удаленно с помощью проводного дистанционного пульта управления (покупался отдельно).

Электронная часть в большинстве была собранна на германиевых транзисторах серии МП, за исключение выходных транзисторов усилителя низкой частоты (УНЧ) КТ808/КТ805, они были кремниевые, также часть каскадов усилителя воспроизведения (УВ)  и усилителя записи (УЗ) были собраны на кремниевых КТ315. УВ и УЗ обеспечивали запись и воспроизведения фонограмм с частотой от 40 до 18000Гц  на 19-ой скорости протяжки магнитной ленты с коэффициентом детонации около 0,1% ( в модифицированной версии потолок верхних звуковых частот воспроизводимых трактом магнитофона был увеличен до 20кГц). Обеспечивали такие показатели качественные магнитные, пермаллоевые головки, отдельные как для УВ ( 6В24.Н4У). так и для УЗ (6А24.041) - реализован сквозной канал (возможность сразу слышать записанный на ленту результат и внести коррективы в запись). Уровень записи можно было отследить по отклонению стрелок механического индикатора градуированного в децибелах ( не допустить выхода стрелок в красную зону) для каждого канала в отдельности, также аппарат мог позволить микшировать сигналы со входов ( можно было подключить 2 микрофона и одновременно подать какую-то фонограмму на линейный вход)  для разного рода трюковых записей . Для примера фото ПДУ (с просторов интернета):

Аппарат получился очень музыкальный, некоторые утверждают, что в большей степени из-за германиевого звукового тракта, но тут скорее сошлись многие факторы в том числе и роликовый привод ведущего вала ( что в купе с легкой детонацией придавал записям жирный и мясистый звук).

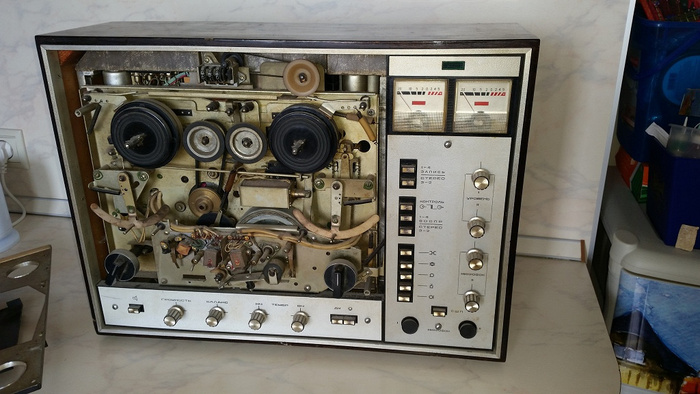

Теперь об этом экземпляре. Так сказать. капсула времени, пролежал на полке в шкафу у первого владельца почти со дня покупки (буквально в первые сутки пользования выгорел УНЧ, далее была попытка самостоятельного ремонта,  и соответственно срыва гарантийных пломб,  в гарантии отказали и апп был отставлен для поиска ремонтника в родном городе владельца - Таганроге, так и забыт в долгом шкафчике до лучших времен). Ко мне попал через второго владельца , который приобрел его с авито. Поиски мастера, через тоже авито, вывели на меня.

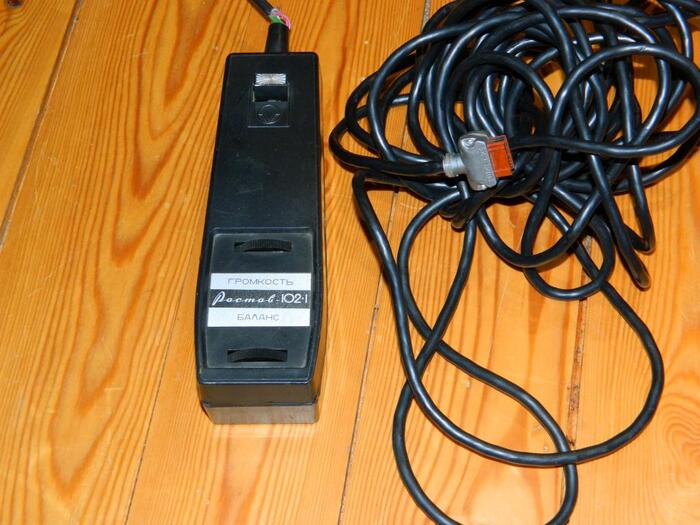

У аппарата не использованные, практически новые головки и механика ЛПМ, также с аппаратом был передан комплект пассиков, проводов и лампочек освещения индикаторов и кнопки "сеть" ( не было только инструкции и альбома схем). Заменил электролитические конденсаторы, поменял пассики, также по просьбе владельца были переделаны драйверы управления стрелочными индикаторами , изначально они работают только во время записи. Быстро была разведена и вытравлена плата на микросхеме К157ДА1, которая предназначена именно для этого.

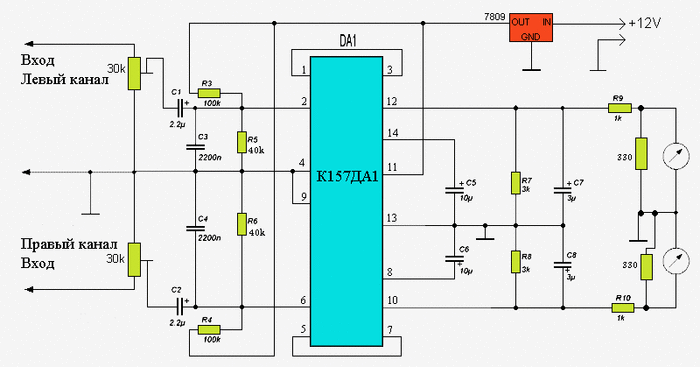

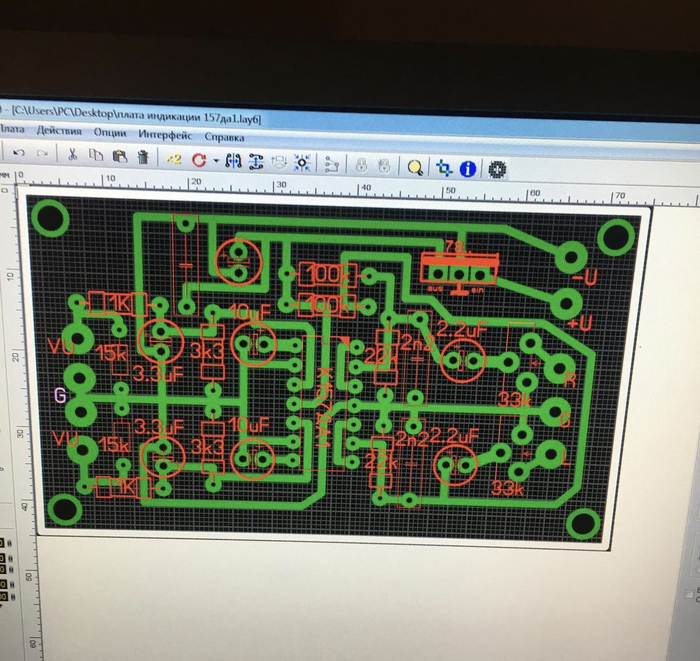

Подключать  эту схему нужно к выходу предварительного усилителя, если подключить к линейному выходу то работать она будет только при воспроизведении с магнитной ленты, нам же нужно чтобы индикация была с любого из режимов работы тракта звука. Характерной особенностью работы ЛПМ является рокот от передаточного ролика. Частенько, владельцы этих магнитофонов убирали его и  переводили маховик на ременной привод, непосредственно с шкива двигателя, оставляя рабочей только 19ую скорость , потому как только она дает качественные характеристики звукозаписи. Еще небольшой доработке подверглась подсветка индикаторов, изначально с завода она включается только в режиме записи, но  есть протая хитрость, меняете местами провода от лампочки "Сеть" с проводами от лампочек индикации - теперь  подсветка перманентна. На этом работа окончена, итого вы наверняка хотели бы узнать в какую же цену это все обошлось заказчику, за все (детали и работа) - 6500р , время за которое я справился с работой - неделя (неспешно после работы уделял  пару часов). На последок коротенькая демонстрация работоспособности этого экземпляра.

Спасибо за внимание! Всем добра и мира! 73!

Показать полностью 8 1
24

И снова Brusko favostix

Решение проблемы ищите возле фотографий, кому много букв страшно.

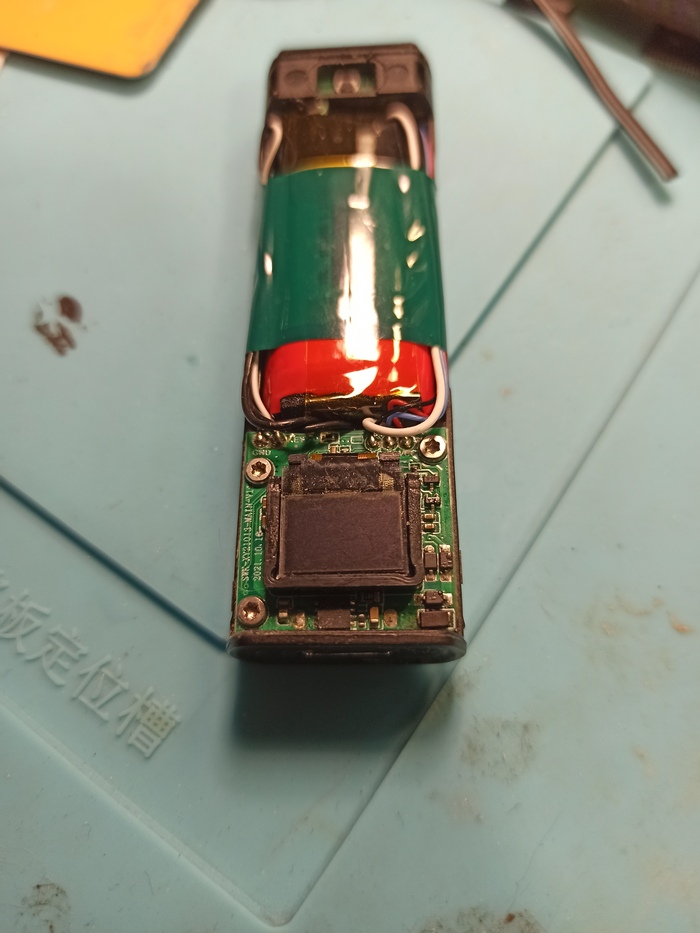

Снова принесли на ремонт с жалобой "не заряжается и надпись check usb". Сам "под" (так их кличат) показывает чекните юсб, тестер показывает по нолям. Разбираю "под" и вижу тот самый зелёный резистор, он же предохранитель. Стоит себе припаянный, все у него хорошо. Решил его выпаять, надпись чек юсб пропала, при подключении к зарядке тестер так же показывает нули, но при замыкании посадочных площадок заряд идёт. Вывод такой, на этой версии платы (их несколько и по внешнему виду "пода" никак не отличить) при замыкании без зарядки появляется check usb, при размыкании чек пропадает. Зарядка идёт только при замкнутом контакте, но сам "под" не работает из-за чека, а чек убирается только при размыкании контактов и "под" начинает работать. Решил запаять на место предохранительного резистора диод шотки и вуаля, все отлично работает. Скину пару фоток самой платы и диода как он уже припаян.

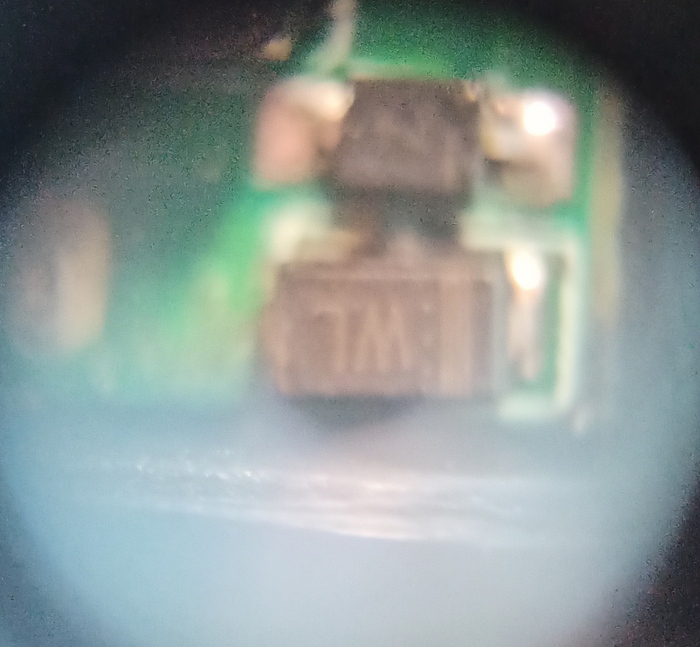

Диод WL отлично заменяется диодом Т4.

Ток заряда упал с 1А до 0,5А что даже лучше скажется на сроке службы аккумулятора. Заряжается немного медленнее, но зато на плате ничего не греется во время зарядки и "под" на одном заряде работает дольше.

Показать полностью 3
116

Ремонт Asus 1060 с пропавшими элементами

Читателю привет!

На ремонте 1060, которая не работает после перевозки, или удара, или ещё каких-то непонятных действий, после которых с платы исчезло немало мелочи.

Сшиблено элементов с платы столько, что видно это было сразу. Фотки только нету, но по повреждениям дальше и так ясно должно быть.

Начну от самого мелкого повреждения - сбитой ёмкости у слота

Поставлена на место

Теперь побольше повреждений

Покосившийся элемент поправлен, а сбитый кондёр установлен.

Ну и самый сильно побитый участок у мониторинга потребления карты

Тут словно отвёрткой проехали прям, подрало с местами под установки элементов даже

Колхозненько поставлю все эелементы на свои места с таким результатом

Из основных моментов важны были показания потребления карты в нагрузке и частоты

Проблем не увидел с этим, значит элементы все верно установлены

На это всё

Я ВКонтакте

Показать полностью 8
68

Ужасы нашего городка или второе видло с авито

Всем привет! Этим надо делиться с миром 😁. История такая : работаю в сервисе, клиент приносит уже вторую купленную на авито видяху, которая не работает. Но если первая просто почила с миром, вторая забрала с собой в загробный мир блок питания системника клиента. То что мы узрели сняв радиатор на фото вы можете оценить. Это просто жесть. Человек купил её за 45 т.р. на авито у продавца, который не скрывал майнерского прошлого и на словах, что видяха норм, она была приобретена. Итого на данный момент клиентом затрачено 70 т.р. - нет видеокарты и теперь нет блока питания. В качестве сервисника, который работает с людьми фраза, набившая оскомину "добавлю и на авито куплю" обретает новый смысл, без обид. Первый пост на пикабу, ни кого не хотела обидеть, но этот случай сделал мой сегодняшний день. И как вишенка на торте: одна микросхема памяти отсутствовала в принципе, но свежайшая серая термопаста была, только зачем вопрос открыт...

Показать полностью 3
367

Комплект советской аудиоаппаратуры из 80х

Во времена аналогового звуковоспроизведения, в те же 80-е и начало 90х многие меломаны и любители качественного звука в нашей стране, конечно, мечтали об аппаратах из страны восходящего солнца, от таких названий брендов как AKAI, SHARP, VICTOR (JVC) и прочих сладких для уха советского человека звуковых сочетаний , на душе разливалась белая зависть: «живут же буржуи!». Но позволить их себе купить было практически «ималей импрувед, вероятность резиста КРАЙНЕ МАЛА!!!». Лежали они на полках «Березки» куда многие ходили как на выставку в ВДНХ, просто поглазеть. Вот к примеру фото аппарата из той же березки, который мне привезли на профилактику «шуршащих» кнопок, мечта того времени Акайчик 646ой, уххх (реверс, сквозной канал, износостойкие стеклоферритовые головки и все это 1982 году!)

Но, что делать если акай не достать, а слушать музыку в хорошем качестве хочется? Ответ - могучая советская радиопромышленность (без сарказма она таковой была)!
Особняком стояла продукция рижского завода имени А. С. Попова (изобретатель первого радиоприемника) под брендом “VEF Radiotehnika”. Была она относительно в достаточном количестве в магазинах союза и в принципе, сравнительно доступна карману советского работяги.
Итак, на фото комплект, который я приобрёл на авито «под ремонт или на запчасти» за 5тр, выглядел он изначально вот так:

Сверху лежит проигрыватель виниловых пластинок «Радиотехника ЭП-101 стерео» , привод диска пассиковый , есть автостоп и автовозврат тонарма на стойку по окончании фонограммы пластинки, есть встроенный предусилитель для магнитного звукоснимателя (фонокорректор), комплектовался звукоснимателем собственной разработки самого же завода ГЗМ-005 с частотным диапазоном от 20-20000Гц (т.е полный диапазон звуковых частот, который способен слышать человек). Вертак оказался в плачевнейшем состоянии, весь силумин растрескался и выкрошился, резиновый пассик порвался, а игла головки была выломана, стол весь исцарапан и уколхожен…

Также на авито был куплен донор без тонарма и фонокорректора из двух собран один дееспособный механизм, в электронике заменены электролитические конденсаторы и выставлены опорные напряжения +/-15В, стол был задут с баллончика в белую краску, отполированна крышка и приобретена с алика новая головка (АТ95Е якобы от фирмы audio-technica) и для Понта металлический сверкающий клэмп (ну, как тут без цыганщины🥴)

Далее идёт кассетный магнитофон уже Московского завода «Яуза 220 стерео», примечателен он тем, что к советской электронике Киевского завода «Маяк» прилепили японский лентпротяг с износостойкой головкой от фирмы «canon”.

Магнитофон также был без признаков жизни, вылечил небольшой ремонт его блока питания (сгорел стабилитрон Д814 в плече -15В), после запуска оказалось, что каретка с блоком головок не доходит до ленты, причиной оказалась выскочившая распорная пружина (на фото та, что сразу за головкой воспроизведения)

По мелочи намарафетил, отмыл лицевую панель, вскрыл лаком деревянный кожух.
Далее идёт тюнер «Радиотехника т-101 стерео» от тех же прибалтов, по нему у меня фото не сохранилось, но там тоже было много работы, сначала был перетянут советский УКВ (64-73МГц) на современный УКВ стандарт (88-108МГц), а также заменён стереодекодер чтобы принимать станции в стерео режиме.
Ну, и ниже очень известный советским меломанам усилитель звука «Радиотехника У-101 стерео Hi-Fi”, писать о его функционале и характеристиках не вижу резона (легко находится любым поисковиком), там была типовуха с высохшими электролитическими конденсаторами, вплоть даже до больших банок в блоке питания. Из неприятностей была лишь замена регулятора громкости (разбаланс по каналам был ощутимый). Немного про АС: это стандартные акустические системы бердского завода «Вега» 25АС-309, с перетянутой акустической тканью (также с алика заказывал).
Весь комплект по годам на деталях 85го года выпуска, видимо куплен он был скопом «все вместе», общий ценник (сейчас могу ошибиться) выходил около 950 советских рублей (внушительно).
Спасибо за внимание! Добра и мира! 73!

Показать полностью 10 1
273

Apple запустила в США сервис самостоятельного ремонта устройств — теперь любой может заказать оригинальные запчасти и инструменты

Apple объявила о запуске в США сервиса самостоятельного ремонта Self Service Repair в рамках программы с одноимённым названием, анонсированной в прошлом году. Теперь американские пользователи могут приобрести руководства по ремонту, оригинальные запчасти Apple и инструменты в интернет-магазине Apple Self Service Repair Store. В дальнейшем действие программы распространится за пределы США, начиная со стран Европы к концу 2022 года.

Apple запустила в США сервис самостоятельного ремонта устройств — теперь любой может заказать оригинальные запчасти и инструменты

В новом интернет-магазине предлагается более 200 деталей и инструментов, благодаря чему клиенты, уверенные в своей способности ремонтировать электронные устройства, смогут самостоятельно устранять неисправности смартфонов iPhone 12 и iPhone 13, а также iPhone SE (3-го поколения). Apple позволит самостоятельно производить замену дисплея, аккумулятора и ремонт камеры. Позже в этом году в магазине появятся руководства, детали и инструменты для ремонта компьютеров Mac с чипами Apple.

Клиентам рекомендуется сначала ознакомится с руководством по ремонту устройства, которые доступны по этому адресу, после чего можно будет посетить магазин Apple Self Service Repair Store и заказать необходимые детали и инструменты.

Как сообщает Apple, каждая оригинальная деталь для устройств проходит тщательное тестирование для обеспечения высочайшего качества, безопасности и надёжности. В магазине Apple Self Service Repair Store предлагаются такие же детали и по той же цене, что и в сети авторизованных поставщиков услуг Apple по ремонту. Для определённых видов ремонта предусмотрен возврат части средств при возврате заменённой детали для дальнейшей переработки.

Инструменты, доступные в магазине Apple Self Service Repair Store, аналогичны инструментам, используемым в авторизованных ремонтных мастерских Apple. Apple будет предлагать наборы инструментов для аренды за $49 долларов тем, кто не хочет покупать инструменты для разового ремонта. В случае аренды на неделю комплекты будут доставляться клиентам бесплатно.


Источник: https://3dnews.ru/1064817/v-ssha-startoval-servis-samostoyat...

Показать полностью 1
67

Ремонт блока питания. Узел дежурных напряжений

Приветствую всех, уважаемые Ремонтёры! Этим постом я завершаю рассказ о ремонте блока питания BTC1800W (от асик майнера Antminer s9). С началом истории можно познакомиться по ссылкам: Коварная неисправность. Ремонт блока питания, Ремонт блока питания. К чему приводит спешка, Ремонт блока питания. Корректор коэффициента мощности.

В этот раз речь пойдёт про узел дежурных напряжений (далее по тексту «дежурка»). Кроме того, вы сможете узнать, в каком порядке поднимаются напряжении при старте блока питания.

Но, вначале, как водится, небольшое отступление. Давайте условимся о том, что я рассказываю только о логике работы устройства, избегая ненужной для этого детализации. Поэтому, стрелки сносок указывают на выводы микросхем, а не на связанные с ним элементы. Упоминать о том, что в реальности сигнал проходит через резисторы, диоды и фильтрующие конденсаторы, я не буду. Из-за незначительности подобного уточнения для всего рассказа в целом. Кроме того, в тексте можно будет встретить термин «pin», например pin 9. Это означает, что речь идёт о выводе микросхемы под номером 9. На этом, всё. Перехожу к сути вопроса.

Для начала давайте вспомним, как устроен блок питания. Эта фотография взята из прошлого поста. На ней отмечены функциональные узлы блока.

Интересующий нас узел дежурных напряжений выделен розовым прямоугольником. «Дежурка» должна запуститься сразу же, как только мы воткнем сетевую вилку в розетку. Напряжение на микросхему и трансформатор «дежурки» поступает с высоковольтных электролитических конденсаторов. Узел выполнен на микросхеме EM8564A. Каких-то существенных отличий от типовой схемы включения, приведённой в даташите, я не увидел и в дальнейшем руководствовался ей. Давайте взглянем на «дежурку», с которой удалён, закрывающий всё самое интересное, герметик.

Дежурка формирует три группы напряжений. О чём легко догадаться по числу фильтрующих электролитов. На фотографии они отмечены номерами групп. Нумерация условная и придумана мной.

Группа 1 предназначена для питания самой микросхемы. В данной реализации блока питания, под неё не стали выделять отдельную обмотку как в даташите, а просто разделили диодами одну обмотку трансформатора на две группы. На фотографии это хорошо видно. Так появились группы 1 и 2. В первый момент после подачи сетевого напряжения, микросхема дежурки запитывается через pin 6,7 (drain) с плюсового вывода высоковольтных электролитов. Когда микросхема заработает, и на вторичных обмотках трансформатора появится напряжение, дальнейшее питание будет осуществляться через вывод 5 (Vcc). Поступает оно через диод D15 и резистор R112. Пульсации сглаживает электролитический конденсатор С66 (на фотографии он самый маленький). До включения сетевого переключателя PS/ON, напряжение на плюсовом выводе С66 составляет порядка +11,3 вольт, а после включения поднимается до +18,3 вольт.

Группа 2 нужна для работы модуля ККМ (корректора коэффициента мощности). О нём я рассказывал в прошлой статье Ремонт блока питания. Корректор коэффициента мощности. Напряжение питание для нужд модуля ККМ поступает на плюсовой вывод электролита С61 через диод D6 и резистор R28. Откуда попадает на коллектор транзистора Q35 (маркировка S43, PBSS4350X n-p-n 50V 3A). Как и в случае с группой 1, напряжения на плюсовом выводе электролитического конденсатора С61 будут разными. До включения переключателя PS/ON оно составит около +24,6 Вольт, а после включения понизится до 18,3 Вольт. Такое снижение напряжения происходит из-за того, что в базовую цепь транзистора включён стабилизатор напряжения, выполненный на стабилитроне ZD5 и резисторе R113. Таким образом, с учётом падения напряжения на p-n переходе транзистора, до контакта 9 модуля ККМ доберётся только +17,8 Вольт. Как я упоминал выше, группы 1 и 2 берутся с одной и той же обмотки трансформатора. Поэтому, минус у них будет один и тот же. Условно назовём его «земля -400 Вольт» потому, что он соединен с минусовым выводом высоковольтных электролитов. Соединительную дорожку и контактную площадку (около маркировки R119 и R119A) можно разглядеть на фотографии. Удобная такая площадка при измерении напряжения.

Группа 3 гальванически развязана с группами 1 и 2. Её напряжение снимается с отдельной обмотки трансформатора. Минусовой провод этой группы соединен с минусовым проводом синхронного выпрямителя. По-другому можно сказать, что он соединён с «землёй -12 вольт». Напряжение на сглаживающем конденсаторе этой группы С36 составляет 15 Вольт. И оно не зависит от положения переключателя PS/ON. Служит эта группа для питания микросхемы CM6901 узла резонансного инвертора, включения реле, а так же для перехода блока питания из дежурного режима в рабочий.

Каким образом это происходит? Давайте еще раз взглянем на предыдущую фотографию. Она немного подрезана, чтобы лучше проиллюстрировать объяснение.

Блок питания включается в рабочий режим замыканием переключателя PS/ON. В результате чего, pin 2 оптрона IC10 (PC817B) оказывается подтянутым к «земле -12 Вольт».

А так как на pin 1 (анод) постоянно присутствует +15 вольт с дежурки (группа 3), то оптрон оказывается открытым. В результате на базу транзистора Q35 подаётся напряжение, что приводит к его открытию. Вследствие чего, на контакте 9 модуля ККМ (корректора коэффициента мощности) появляется стабилизированное напряжение +17,8 вольт. Корректор начинает работать, поэтому на высоковольтных электролитах напряжение поднимается выше 380 вольт. Модуль ККМ обнаруживает это событие и подтягивает к «земле -400 вольт» свой контакт 8. Запомним, на контакте 9 уже присутствует напряжение +17,8 вольт, а контакт 8 подтянут к земле. С этим знанием переходим к следующей фотографии.

Розовый цвет у нас выбран для обозначения «дежурки». Поэтому, сразу бросается в глаза, что на плюсовой вывод электролита С45 поступает питание +15 вольт с группы 3. Это узловая точка. Она же, коллектор транзистора Q41 (маркировка S43, PBSS4350X n-p-n 50V 3A). Через токоограничивающий резистор к этой точке присоединен вывод 3 оптрона IC9 (PC817B). Питание +15 вольт появляется в этой точке сразу же, как только запустится «дежурка», и не зависит от состояния переключателя PS/ON. Дальше всё просто. Pin 1 и pin 2 оптрона IC9 подсоединены к контактам 9 и 8 модуля ККМ (напомню, что это группа 2 питания «дежурки»). Поэтому, одновременно с повышением напряжения на высоковольтных электролитах, откроется оптрон IC9. Таким образом, на pin 15 (Vcc) контроллера CM6901 и обмотку реле поступит напряжение около +14 вольт (группа 3). В результате чего заработают резонансный инвертор и синхронный выпрямитель, а контакты реле зашунтируют термистор. На выходе блока питания появится 12 вольт. Ура, заработало!

Подвожу итог. Чтобы запустилась дежурка, необходимо:

-Подать сетевое питание.

-Должны быть исправны сетевой предохранитель, термистор, диодный мост.

-Должен быть исправен дроссель ККМ.

-Должен быть исправен диод D1 RHRP1560 (установлен на радиаторе вместе с транзисторами ККМ).

Чтобы блок питания запустился, необходимо:

-Должны быть напряжения на электролитах дежурки.

-Замкнут переключатель PS/ON.

-Должен открыться оптрон IC10 (PC817B). При этом, на контакте 9 модуля ККМ и pin 1 оптрона IC9 (точнее на токоограничивающем резисторе) появится стабилизированное напряжение +17,8 вольт.

-Напряжение на высоковольтных электролитах должно подняться выше 380 вольт.

-Контакт 8 модуля ККМ должен подтянуться к «земле -400 вольт».

-Одновременно с этим должен открыться оптрон IC9.

-На контроллер CM6901 и реле должно поступить питание (около +14,3 вольт).

На этом этапе на выходе блока питания появляется напряжение 12 вольт . Блок заработал.

И последнее. Об открытии оптрона IC9 можно судить не только по щелчку реле. Правильнее будет измерить напряжение на pin 1 и pin 2. Если оптрон открыт, там мультиметр покажет около 8,3 и 7,3 вольта соответственно

Вот, собственно говоря, и всё. Надеюсь, информация была полезной. Всем успехов в ремонте! И до встречи!

Показать полностью 4
279

Недоремонт KFA2 GTX 1066 с Авито

Всем привет!!!


Пост будет больше не про заковырки ремонта, а про то, что было куплено под видом абсолютно рабочей видеокарты


Началось всё с забавного сообщения в ватц апп

При встрече, в ходе разговора, выяснилось, что человек приобрёл данную карту на Авито. Продавалась она, как я написал ранее, как абсолютно рабочая, человеку скинули тест фурмарка - бублик крутился. Однако, у него она не заработала, продавец уверял что с картой проблем нет, но она всё таки попала ко мне


Первое включение не вызвало никаких подозрений - карта определилась, драйвер установился. Однако, запустив фурмарк, секунд через 10 изображение зависло и тестовая материнка перезагрузилась. Ещё раз - результат тот же

Запустил тест mods - увидел это

Думать можно на что угодно, но, начнём с биоса - хз что там зашито. Прошиваем прямо из винды дампом с techpowerup и вот

Тест mats "в слепую" показал ошибки по 2 банкам памяти

Будем разбирать и смотреть что там. То, что я увидел....

Да-да, гретый видео чип... Если посмотреть на фото, то вверху можно увидеть термопрокладки, которые продаются на алике по 100 рублей за километр

Чип ещё и умудрились точечно перегреть - видно потемнение компаунда, причём не равномерное

А тут на фото видно, что по краям чип сильнее прижат к плате нежели в середине

Ладно, оставим его "на десерт". Сняв банку памяти, по которой было больше ошибок, посадочное место не вызвало подозрений, а вот контакты на самой на банке...

Видно, что от некоторых контактов остались какие-то ошметки

У меня была в запасе такая память (Hynix), но я не был в ней уверен. Заменив неисправную банку - получил ровным счётом ничего кроме отвалившейся соседней банки

Забегая вперёд - все донорские модули памяти, которые были у меня, оказались неисправны... Спасибо другому человеку, который принёс карты на ремонт - выручил парой банок. По итогу карта завелась, прошла тесты mats, mods, furmark, superposition и 3dmark

Однако... В майнинге отказывалась держать по памяти более 200 МГц... Хотел реболлить ГПУ, но сошлись с человеком на том, что он заберёт карту и проверит как она ведёт себя в играх.

По итогу - в играх всё прекрасно, человек доволен)

Повторюсь - пост не особо про ремонт, а про то, что можно купить на Авито под видом рабочего)


Успехов =)
