В ремонте "модифицированная" радеонка под охлад от похожей модели, которая не работает

Визуально уже отличается от обычной, которая чёрная с серым по цвету кожуха и вертушек, а эта жёлтая

Теперь к осмотру можно приступить

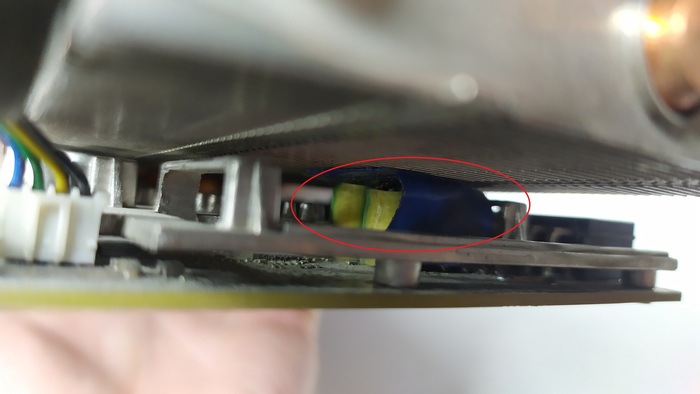

2 разных винтика сзади, чтобы держалось хотя бы

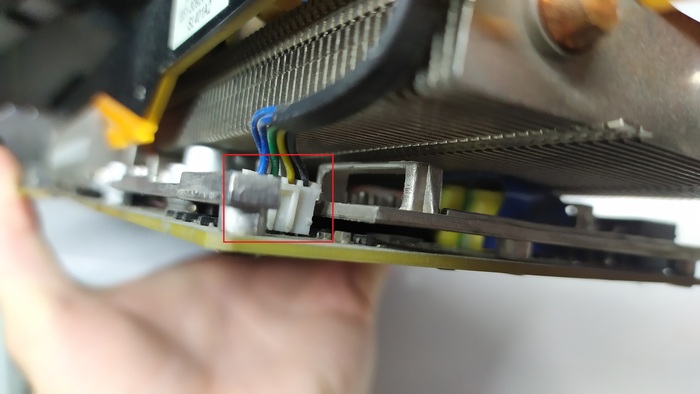

Опять нету пластиковой "розетки" под шнурок вертушек

А вот тут уже что-то непонятное находится

Экономные прокладочки на память

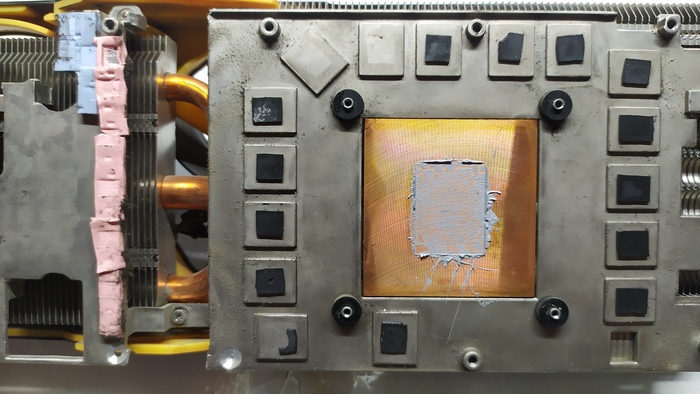

И попытки просверлить радиатор (слева снизу), чтобы туда вкрутить винты, потому что охлад не подходит полностью к этой плате

На вид какая-нибудь модель попроще, Toxic жёлтые были точно

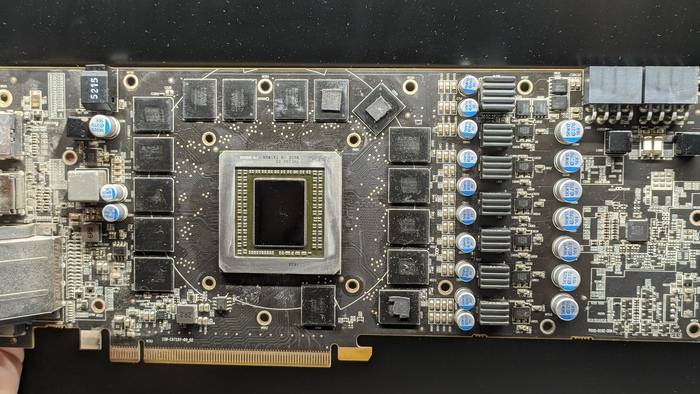

А теперь самое интересное - плата

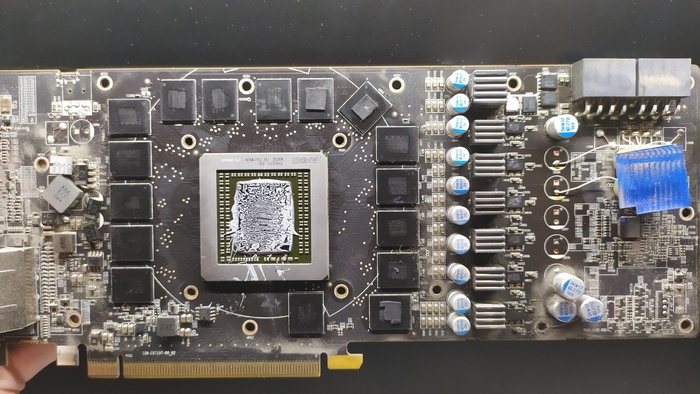

Выглядит на неё всё вот так, а сделано это было всё по причине того, что охлад не подходил где-то

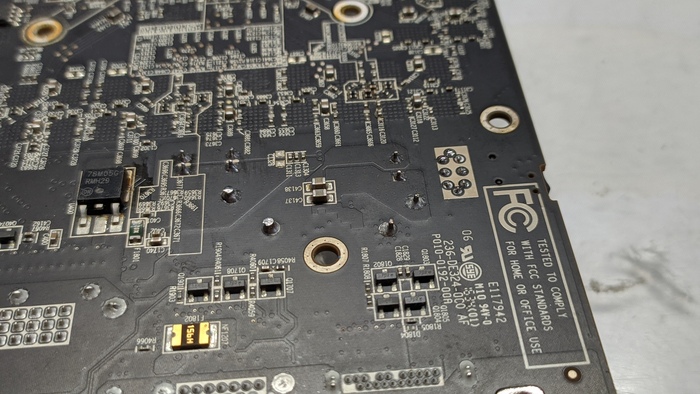

Сзади отсутствуют выводы пары дросселей и кондёров

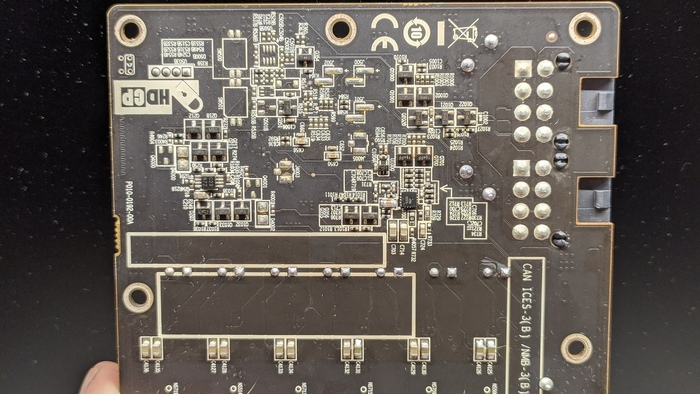

Это же место со стороны чипов

Что тут не завод?

Нету чёрного переключателя биосов, перемычка вместо одной катушки, наляпаны танталы вместо банок, дроссель Р22 не тот, что должен быть даже по форме, номинал тем более

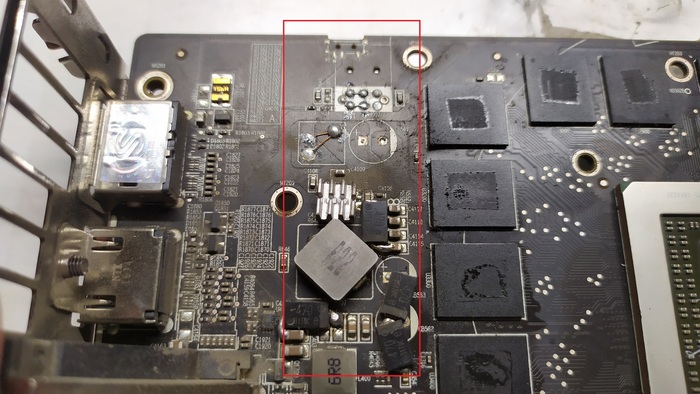

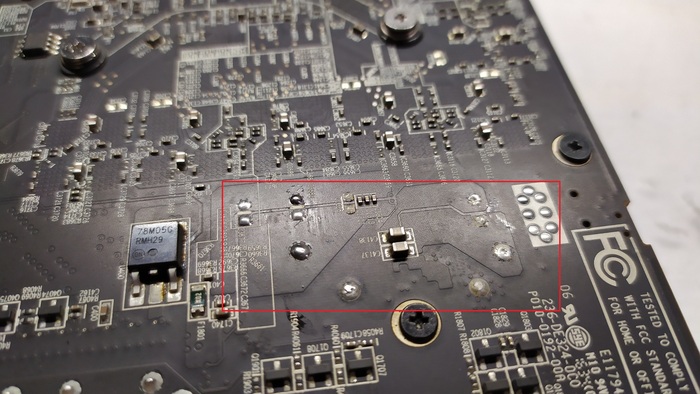

В районе доп питания нет выводов от входных катушек

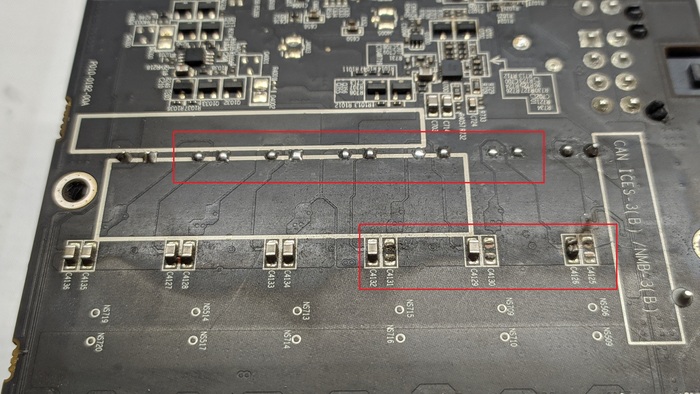

Сзади питания часть кондёров оторвана просто, а другая отсутствует, ибо нету тоже ножек от банок

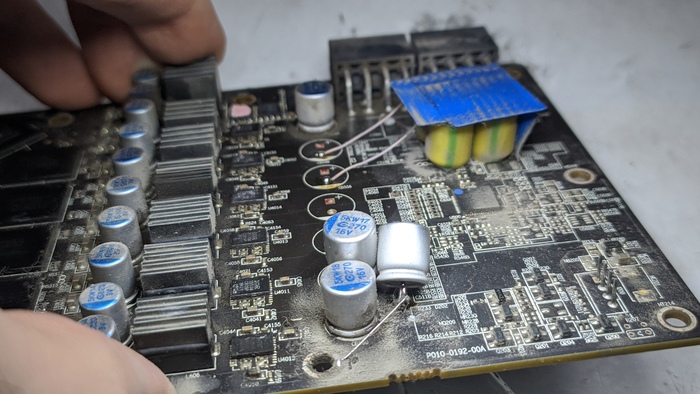

Со стороны питания такая красота из связки банок на фирменных проводках МГТФ

Причина незапуска карты - проблемы по питанию

Виновник порвался и находился сзади

Всё пропавшее или нехорошее из описания выше поставлено на свои место

Тут  тоже

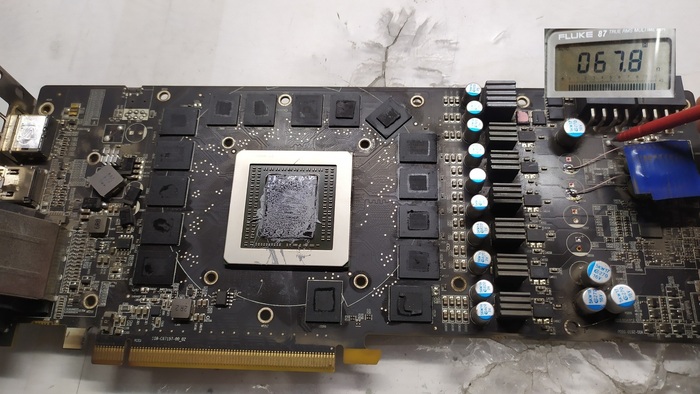

Теперь плата выглядит как надо

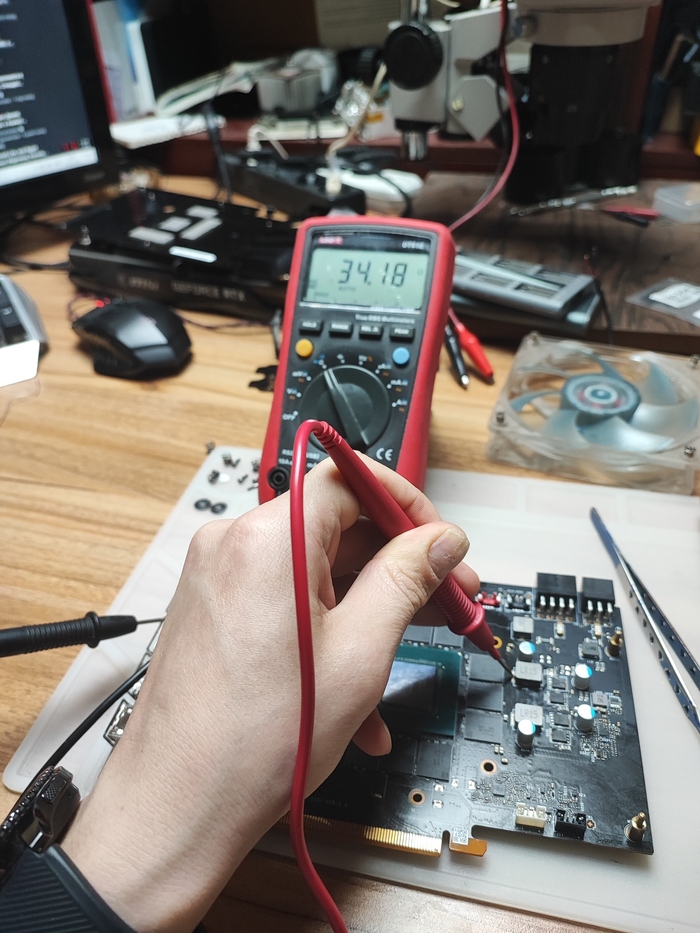

Питание починилось, отлично

Теперь можно тестировать карту с её нормальным охладом, который полностью подходит сюда

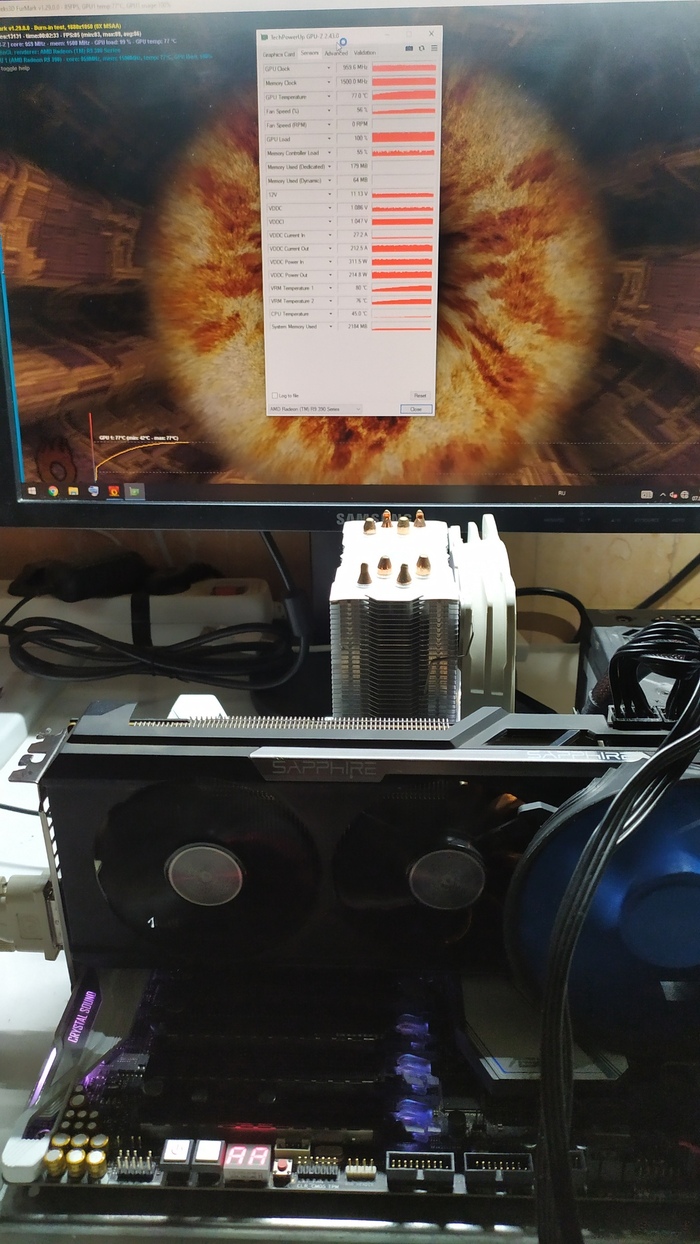

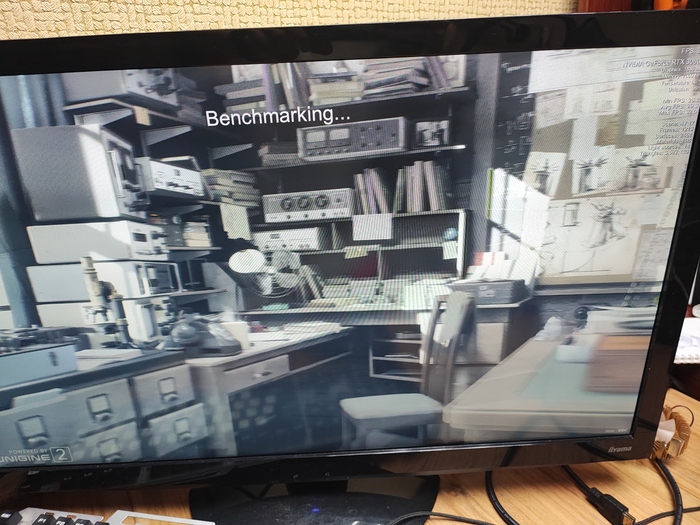

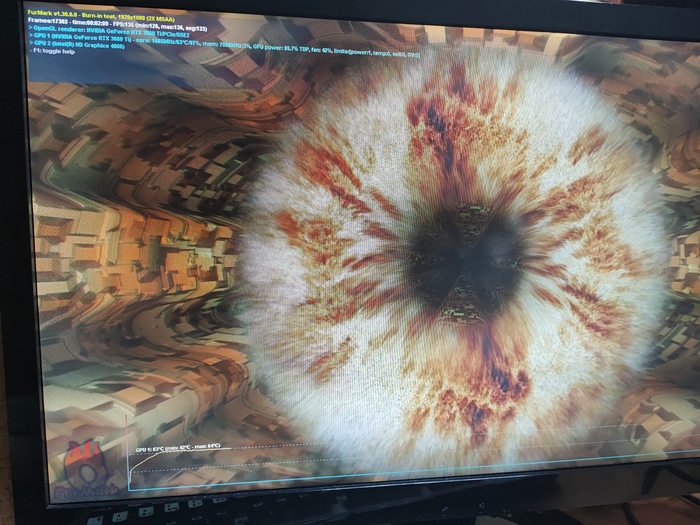

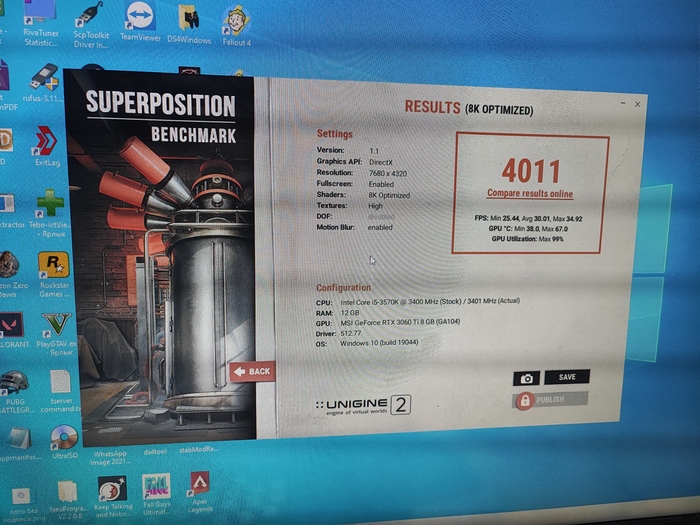

И прогнать бенчами

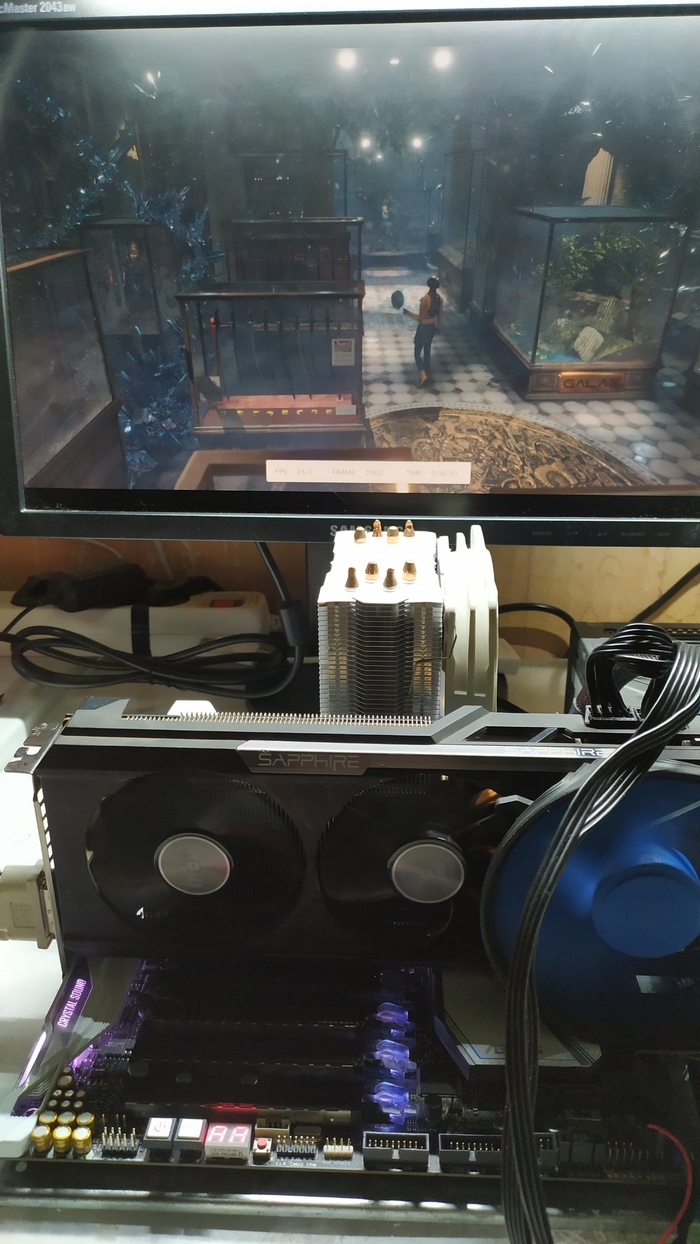

Всё работает как надо, ремонт завершён

Я ВКонтакте

Решил немного внести свою лепту в помощь по ремонту компьютерных БП. Завалялось на работе с полтора десятка  БП. Электроникой я занимался много лет назад, что только не чинил, и бытовухи, и на предприятии. А тут получился перерывчик такой больше десяти лет, и опять пришлось взяться за паяльник. Серьезных ремонтов конечно не делаю, но так, по мелочи, уже и годы не те, и зрение сильно подводит. Взял, почитал немного матчасти по теории БП, чтоб освежить память, и начал. Сразу скажу, чтобы тапками не кидались- спецам по ремонту моя статья как пятое колесо к телеге, а чайникам, не ленивым, жаждущим починить БП, вместо того, чтобы отдать пару тысяч кровно заработанных, может помочь. Итак, начнем.

Если при включении вашего БП слышно хоть какой-нибудь свист, или зарядку конденсаторов в виде щелчка, то уже на 50 процентов есть шанс его восстановить. Тяжелых случаев в виде замены полевиков и микросхем ШИМ не рассматриваю. низковольтную часть в виде опухших емкостей также не упоминаю- там все ясно, опухли- меняй! В основной своей массе летит дежурный режим. Покажу на примере неплохого БП POWER MAN IW-ISP300J2-0. Схему не нашел, да она особо и не нужна. Дежурный режим работает на частоте 50 кГц, который почему то оказывается смертельным для электролитов. Выпаиваем все 6 емкостей на 50 в, показаны стрелочками, один не видно-он за радиатором. Две штуки 1 мкф, две 2, 2 мкф, 10 мкф и 47 мкф, все на 50 В. Проверяем их на ESR, результат катастрофичен, вместо допустимых 2, 6 Ом, к примеру, видим результат 140 Ом, пара емкостей в нуле. Меняем емкости на новые, не забывая также проверять ESR, поскольку и новые при тестировании показывают себя не лучшим образом . Садим на желтый и черный провода какую-нибудь нагрузку(сидюк, жесткий диск, я лично использую автомобильную лампочку, подаем сигнал PS-ON скрепкой замыкая зеленый и черный провод, и наслаждаемся полученным результатом.

PS. данным способом получилось оживить далеко более 50 процентов имеющихся в наличии БП

Запилю еще один пост для новичков в ремонте. Ну-с начнем.

Есть у меня старенький и сравнительно редкий ноут Toshiba P870.  Подобрали на мусорке и принесли мне лет 8 назад. И очень он мне понравился. И 2 харда есть возможность ставить.  И экран большой - 17,3 inch - а больше и не надо. И звук отличный c 4 динамиков от Harman Kardon®. Да он и сейчас от 500 до 1500 USD стоит. Кто выкинул и почему - загадка. Да еще и с зарядником. Ну и стал этот ноут у меня домашним-рабочим. Т.е. он для меня основной. И вот было время, что я еще не особо занимался ремонтами именно детальными, (работал много и времени не было), и при проблемах просто заказывал новую деталь. Испортилась мать - мать заказал с Али и всё перебросил. Экран разбил - тоже самое. И вот недавно этот ноут стал с ровного места глючить сильно. Просто вырубается и всё. По логам смотрю - отваливается видео. разобрал и увидел маленький скол на чипе Nvidia. Прям маленький и с самого краю, но он, видать, и стал причиной. Заказывать новую мать - долго ждать и дорого сейчас стало (на инвалидности  3 полных года сижу уже, не выходя из дома вообще, а пособия еле хватает на жильё и очень нужные расходы типа интернета и мобильника).  И вот в последнее время стал именно детальным ремонтом заниматься. Накопилось за это время у меня 3 одинаковые матери для этого ноута. Вот достал их и стал думать. Ну одну сразу в сторону отложил - оторван с дорожками один из коннекторов HDD - а у меня нет ни паяльника мелкого, ни микроскопа тогда не было, короче, просто не потяну физически ремонт. А вот за другую зацепился. Положил рядом две одинаковые платы и начал смотреть. Ну почти сразу увидел оторванный кондер на той, которая была в загашнике. Вот две рядом и отдельно посадочное место на одной и на другой.

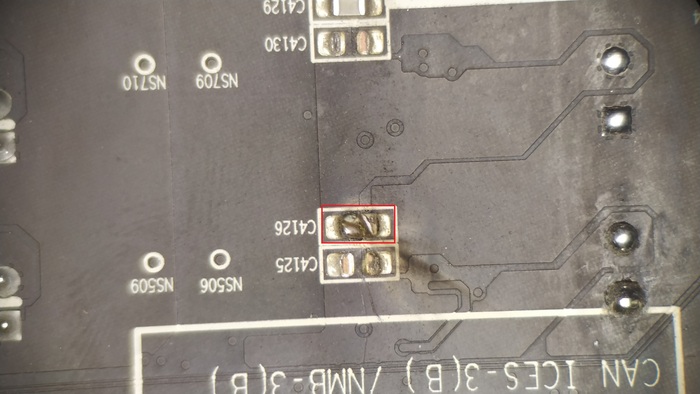

C6301 оторван. Ну перепаял. Плата завелась. Видео не отваливается - значит точно был косяк с самим чипом. Ну загрузился Видноуз, а звука-то и нет. И вспомнил  я тогда, что именно из-за этого я судил продавца Али и мне возместили тогда денежку. Но плата-то заводится! Снял опять её. Положил рядом ту, на которой звук есть и стал высматривать. И разглядел, что возле Краба (чипа аудио), оторван элемент. По виду - транзистор. Вот он - Q500

А вот так он выглядел на плате без звука.

Дорожки оторваны в ноль. Как копать? Куда копать? Виндоуз загружается, всё показывает, что звук должен быть, но "Аудио устройство не обнаружено".

И взялся я этот Q500 перепаивать. Сначала узнал на плате с рабочим звуком куда идут дорожки от ног этого транзистора (ну или откуда). Тестер у меня самый простенький. Китайский. Правда, у меня их несколько, т.к. занимаюсь ремонтами электричества лет 25 уже, но простыми, типа кондер беременный препаять или резюк дохлый найти или катушку трансформатора перемотать. Вот такой:

Ну вот таким прозвонил откуда и куда. Выпаял живой транзюк и начал впаивать в рабочую плату. Изматерился! Скальпелем зачищал дорожки, но они, сволочи, не хотят деждать пайку. А инструментов нормальных у меня нет! Короче, с помощью какой-то матери сделал соплю- дорожку и от неё уже стал плясать. Самый маленький паяльник из четырёх был 30 ватт. Жало ну совсем не похоже на то, которым паяют мастера ремонта Pikabu. Ну не тазики лудить, но и не волосяные дорожки паять. Однако как-то умудрился припать этот гадский транзистор. Выглядит похабно, но ОНО РАБОТАЕТ!

Конечно, землю можно было бы и потоньше сделать, но на тот момент уже настолько глаза устали, что уже делал абы как. Да и тем более для себя, а не клиенту - пойдет.  Повторю еще раз, что делал всё без микроскопа. Хотя детальки такие, что при припаивании держал кончиком иголки от шприца.

Ну и как итог - всё работает. Залил супер-клеем, чтобы не оторвалось и пока всё отлично.

А смысл всего этого поста - не бойтесь начинать! Ну что-то сломаете, что-то сгорит, но опыт именно так и приходит. Даже очень уважаемый мной автор на ремонтах Pikabu и тот говорит, что не бывате всё гладко и бывает, что сам что-то спалишь и попадешь на деньги. И это говорит не любитель, а человек, который этим зарабатывает.

Вот сейчас  уже я понял, что нужен микроскоп. Купил. Пришел уже. (Все фото матери сделаны на iphone magnifier. Делал просто для себя. Не думал, что пост с ремонтом принтера зайдет и буду постить что-то про ремонт этого ноута).  Жду со дня на день паяльную станцию. Пока не самую дорогую, но хоть что-то, с чем можно начинать, а то простым паяльником тяжело микросхемы паять. Хотя биосы восьминогие паяю на ура). Так-то ремонтами занимаюсь давно. Очень давно.  И очень много чего в текучке дней приходится делать. От сантехники и до видео и материнских плат. От поиска помех в аудио-системе машины до восстановления данных с хард-диска).  Если кому-то что-то покажется интересным, то дайте знать и буду освещать свои ремонты всего и вся.

На этом всё. Всем удачных ремонтов и хороших клиентов мастерам.

Всех приветствую)

Был у меня на ремонте 13.3 дюймовый ноутбук Acer V3-372 с неисправностью: есть индикация, нет изображения.

Вот это чудо:

Со слов клиента аппарат не кидали, не заливали. Просто перестал показывать картинку.

Разбираем и смотрим:

И действительно, на плате нет ни следов залития, ни признаков ударенной платы.

После визуального осмотра, делаем замер сопротивлений по основным линиям питаний, плюс не забываем про дата линии юсб.

В моём случае проблем нет.
При попытке включения, плата застывала на потреблении тока около 300мА и через какое то время отключалась.

При замере напряжений выяснилось, что на плате не формируется питание cpu, его логики и оперативной памяти.

Причиной был вышедший из строя драйвер питания VCCSA процессора (ISL9508HRZ):

Ноутбуку можно сказать что повезло, так как довольно часто из-за дохлых драйверов выходят из строя потребили, процессоры и им подобные устройства.

После замены данного драйвера, ноутбук ожил и работает по сей день)

Москва

Снова я со своими гарминами. Принесли феникс 5 плюс с быстрой разрядкой, Клиент говорит акб менял уже в нескольких сервисах и все никак не помогает. Ну конечно не помогает, проблема то не в нем.

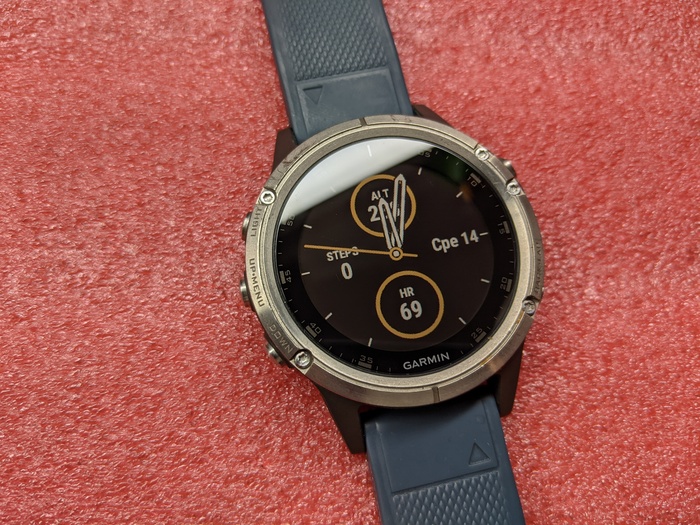

Пробую включить, но они конечно разряжены

Ладно, поверим на слово что они хотя бы включаются

Кручу винты и разбираю

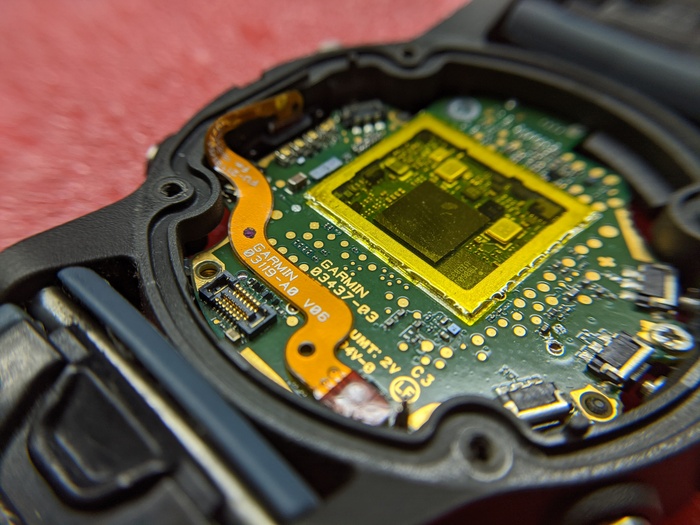

Ну, выглядит норм, спасибо за чистоту хочется сказать прошлому сервису, правда вместо желтого каптона должна быть фольга для защиты от помех, но это ладно

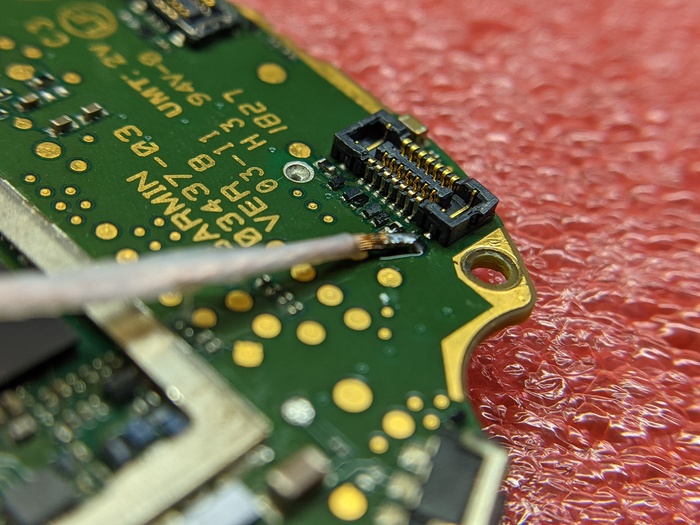

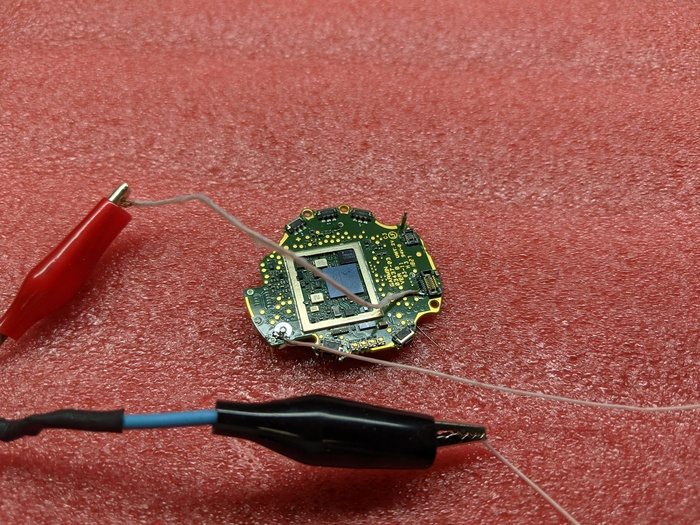

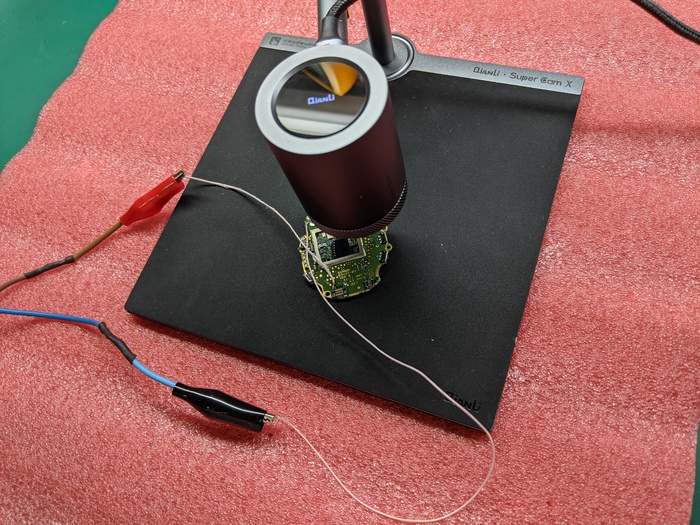

Подпаиваюсь к плате, что бы запустить ее от ЛБП и посмотреть на ток

Как и следовало ожидать - плата не спит. Потреб аж 11мА

При емкости аккума в 250мА/ч его хватит примерно на 22 часа против заявленных 20 дней (вроде), и то это если не пользоваться аппаратом по назначению.
Ну что? Надо искать потреб

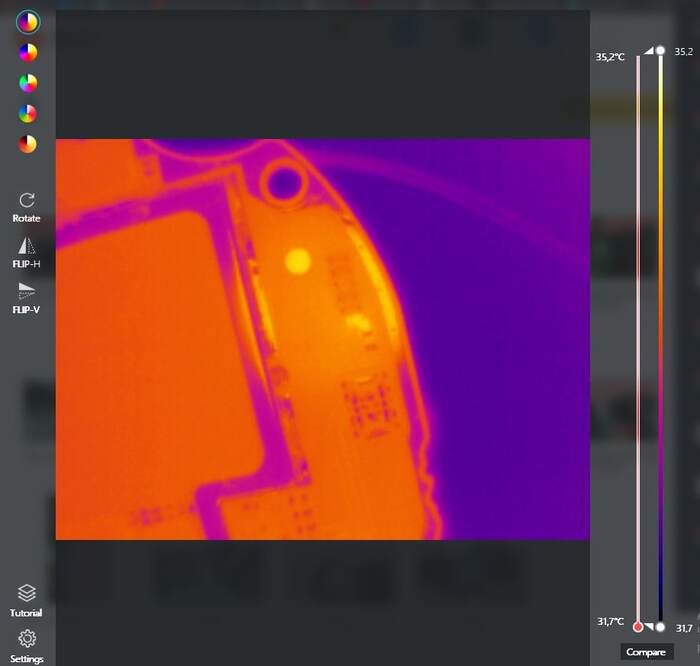

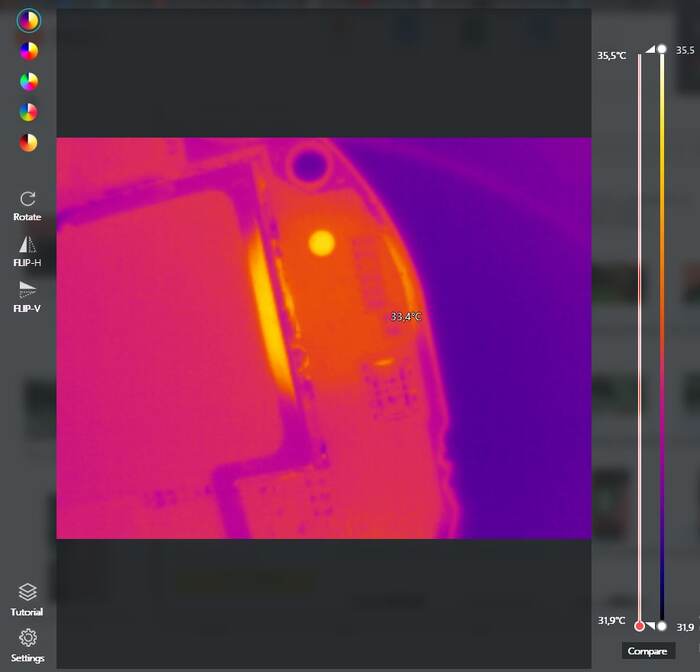

Берем теплик и смотрим что там будет светить

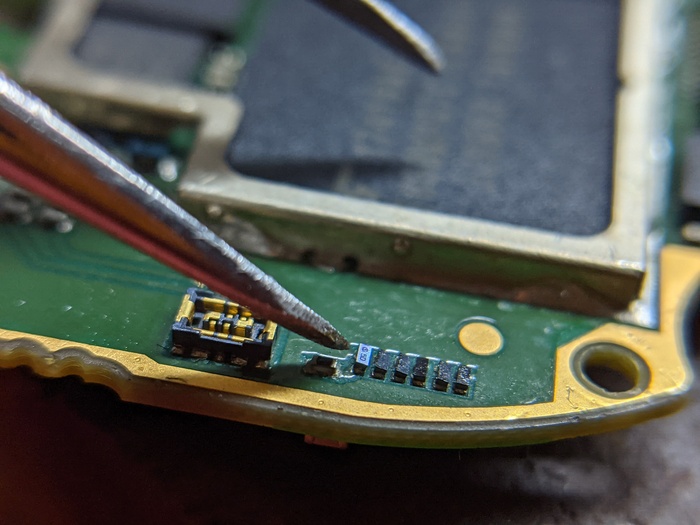

А вот и этот негодник.

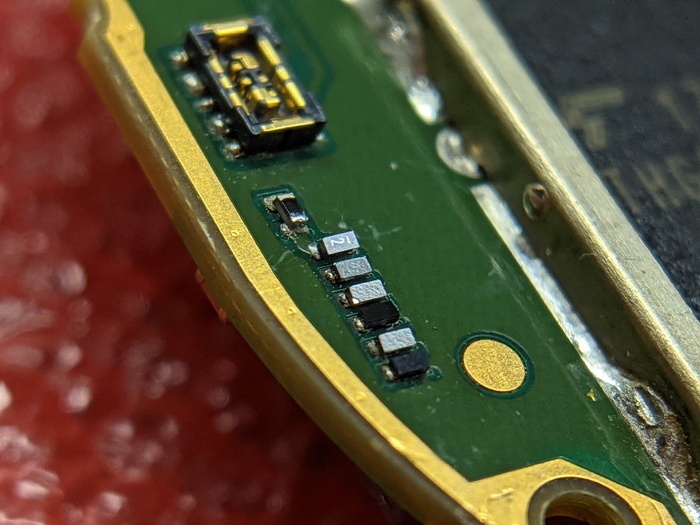

Маленький диод для защиты питания пульсометра.

сносим его к херам

и ставим новый

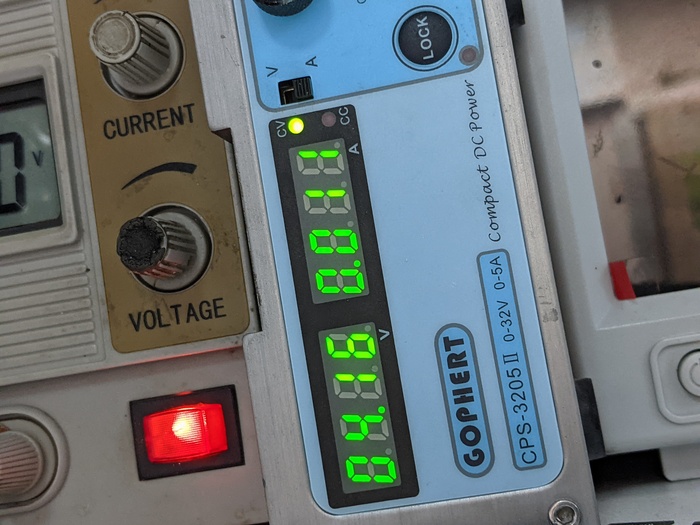

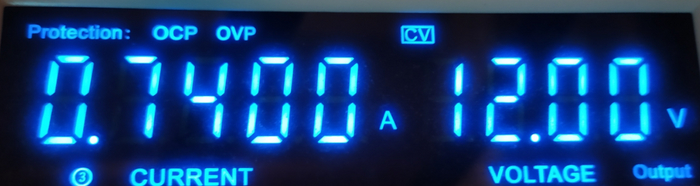

Я забыл сфоткать ЛБП с ноликами на нем, но поверьте, они там были. А это значит что проблема решена и можно собирать

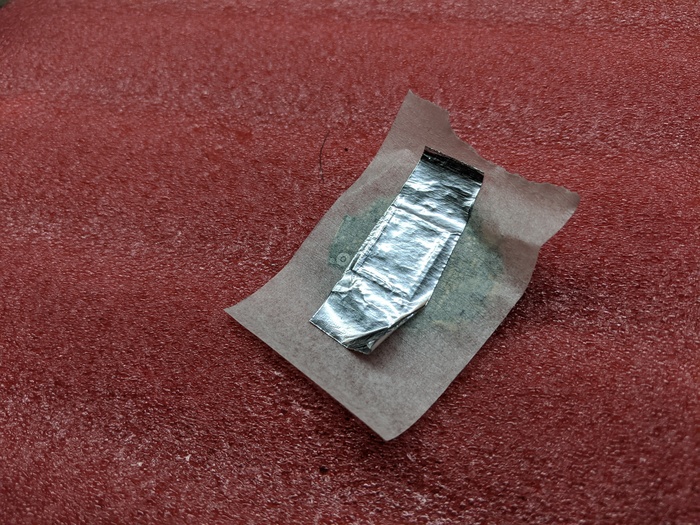

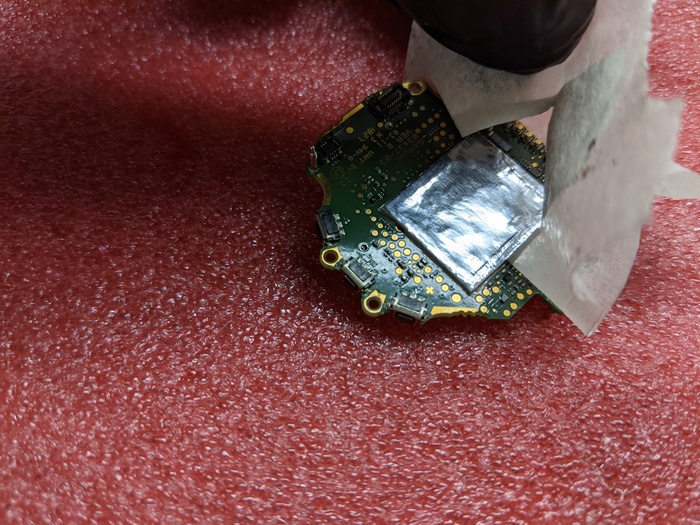

Для защиты от помех на экран я клею малярный скотч для изоляции и сверху алюминиевую фольгу.

И затем вырезаю скальпелем по контуру

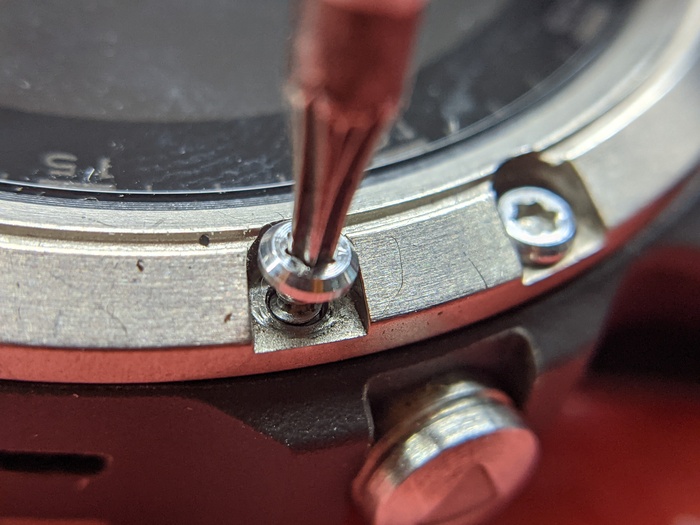

С помощью макро съемки стильно закручиваю винты

Потом все проверяю и радуюсь какой я молодец.
