80

Замена аудио кодека на Asus X99-A II

Всех с праздником друзья! Ну а пока все празднуют, у меня появилось немного  свободного времени что бы заняться наконец своим Пк, почистить его от пыли, поменять термопасту и за одно починять наконец материнскую плату, а точнее поменять на ней аудио кодек, который в один не очень прекрасный день решил просто умереть и вместо нормальной аудио дорожки воспроизводил какие-то страшные звуки... Ремонт будет крайне лайтовым, не думаю что кому-то будет это интересно, но раз уж у меня есть аккаунт на пикабу, то думаю стоит хотя бы раз в год делать какие-то посты :D

Собственно сама мать, Asus X99-A II. Служит мне верой и правдой уже достаточно долго.

Под этой красивой крышкой и живёт аудио кодек

Снимаем её и видим кодек realtek alc1150 (довольно не плохой кстати, по крайней мере разницы с внешней аудио картой ASUS Xonar SE я вообще не услышал, мне даже показалось что 1150 звучит чуть интереснее)

Именно эта микросхема отвечает за вывод звука. И поскольку она благополучно умерла, снимаю её с платы

Новый кодек мне уже как год назад приехал, но у меня всё не доходили руки его установить. Достаю новую микросхему кодека  из пакетика и залуживаем контакты

Подготавливаю посадочное место и центрую микросхему

Дальше запаиваю кодек феном. После запайки дополнительно прохожусь паяльником по всем выводам, дабы пайка было 100% качественная (на самом деле запайки феном достаточно и всё будет работать долго и счастливо, но для собственного душевного спокойствия я всегда микросхемы в подобных корпусах пропаиваю паяльником). После всех процедур запайки отмываю флюс и контролирую что бы не было слипшихся или непропаянных контактов.

Не завод конечно, но вполне достойно.  Теперь можно со спокойной душой ставить крышку на место

Пока разбирал системник, немного зарукожопил и снёс один SMD компонент возле мультиконтроллера

Так оставлять конечно же не стоит, особенно в обвязке мульта. По этому убираю остатки повреждённого элемента

И на его место ставлю новый. После запайки отмываю флюс.

В принципе вот и весь ремонт (хотя он мог быть ещё более коротким, если бы у меня были более прямые руки). Дальше вернул материнку на своё законное место

И как говориться "А потом были тесты, тесты, тесты"... Которые показали что теперь из аудио разъёмов материнской платы идёт не абы что,  а вполне себе качественный звук.
Такой вот маленький ремонт. Любите свою технику и она будет служить вам очень долго, всем бобра!

Показать полностью 17
208

Недоремонт материнской платы на 1150 сокете

Всем привет!

Принесли на ремонт данную материнскую плату:

Ну и ее дефект виден тут же:

Клиенту было предложено заменить сокет или отдельные ножки сокета, но клиент посчитал что менять сокет нерентабельно и по этому я разгребаю завалы с донорскими материнскими платами для изъятия ножек)

Толи ложим, толи кладем, толи накладываем (под прошлым постом так и не определились) материнскую плату на нижний подогрев:

Достаем все погнутые/отломанные ножки сокета:

Ну и за кадром ставим условно рабочие ножки сокета и можно проверять:

Ps: слева по центру одну ножку достать не удалось, обломилась в сокете. Достать пытался, но дальше не пошел, и так сокет пострадал когда достать отломанную ножку. Но она отвечает за землю, много раз дублируется на других ножках сокета. Клиента об этом предупредил.

Ну и вид сверху:

Собираем тестовый стенд и запускаем:

Пост коды пошли, на память не ругается и...

Даааа, есть кино!

Проверяю все что можно проверить(слоты и разъемы) и отдаю на долгий тест коллеге. Материнская плата прошла все тесты и  уже давно трудится у клиента без нареканий (на сколько я знаю).

Мой канал в телеграмме - https://t.me/mr_booom4ik

Всем дачных ремонтов друзья!

Показать полностью 9
224

Sony ps4 slim - так ли все просто

Написал мне как-то один из подписчиков, с просьбой отремонтировать блок питания игровой приставки playstation 4 slim.

Приставка использовалась детьми почти каждый день по несколько часов.
Последнее время сильно шумел вентилятор.
Во время игры отключилась и перестала включаться.
Приставку не роняли.
Самостоятельно разобрал, почистил пыль во второй раз за время службы этого девайса, измерил выходное на плате блока питания, но там по "нулям".
Визуально на основной плате ничего не обнаружено.
Всё собрал обратно и начал искать мастера, не хотелось отдавать в первую попавшуюся мастерскую.
Почитал ваши посты на пикабу, написал в телеграм.

Приятно, когда люди доверяют и отдают в ремонт, дорогие для них вещи, чтобы устройства обрели вторую "жизнь".
В свою очередь не хочется подвести и не оправдать надежд.
Первым делом проверены "дежурные" напряжения.

На кнопке включения 3.2 вольт, при нажатии идет "подтяжка" к земле.

Плата снизу.

Плата сверху.

Замыканием ACDC_STBY и ACIN_DET блок "запускает" 12 вольт.

Можно это сделать, аккуратно перемыкая контакты отверткой.
После замыкания контактов ACDC_STBY и ACIN_DET, на выходе БП появляется около 12 вольт и слышен писк выходных дросселей.

Питание с БП есть, а это означает он исправен и поломка в основной плате приставки - main board.

Путем "прозвонки" USB порта, было обнаружено КЗ по линии data.

Эта линия идет прямо в южный мост - CXD90042GG и следовательно нужно его менять.

Согласовав с владельцем замену, выполняю снятие чипа с помощью фена и какой-то матери.

Наношу флюс по периметру чипа и нагреваю плату снизу, на 350 "китайских" градусах, пока чип не "поплыл".

Контроль отсутствия оторванных "пятаков" и пропадание короткого замыкания по линии USB data.

Покупка нового чипа у дядюшки Али.

Нашел отличного мастера @yakobchuk91, который установил новый чип на плату.

Проверка работоспособности и ... success!

Ремонт закончен, устройство продолжит работать на радость владельцев.

Полезные материалы:

https://www.psdevwiki.com/ps4/SAF-004 - отличный ресурс по "плойкам".

Видео про ремонт PS4 (на английском).

https://youtu.be/mPZexCVeVzA?t=390 - проверка блок питания.

https://youtu.be/mPZexCVeVzA?t=600 - тест конденсаторов на КЗ, на обороте платы.

https://youtu.be/mPZexCVeVzA?t=1090 - снятие чипа и проверка, что КЗ пропало.

https://youtu.be/mPZexCVeVzA?t=1700 - проверка работы приставки, после замены чипа.

Показать полностью 9 3
221

Ремонт MXM видеокарты 6750 для iMac

Всем привет!)

Принесли мне в ремонт данную видеокарту:

На моей памяти я впервые меняю видеочип на mxm видеокарте, при этом от красных. История ее появления у меня крайне скучна. Принесли на ремонт аймак 21,5 вроде бы 11 года, при этом в нем стояла уже рабочая видеокарта от Nvidia. А эта видеокарта лежала в коробке с запчастями от клиента(пытался сам разобраться в проблеме, поэтому моноблок ко мне приехал уже полуразобранный). Спросив его зачем это мне, он сказал что она неисправна, в сц сказали что пробита по всему где можно и где нельзя. Ну и узнав эту историю я ее выкупил под восстановление за символические 500 деревянных.

Внешне видеокарта нормальная, сбитых или сгоревших элементов я не обнаружил. Перехожу к замерам:

По входному напряжению сопротивление нормальное. А вот по всему остальному печалька:

И так далее...

Все указывает на пробитый видеочип, но при этом сопротивление по входному напряжению нормальное, от чего я делаю вывод что все системы питания рабочие. Ну а для дальнейшей диагностики надо снять видеочип и повторить замеры. Ставим видеокарту на стойки:

И ложим на операционный стол:

За кадром снимаю видеочип, зачищаю посадочные места и повторяю замеры на дросселях.

Сопротивления меня более чем устраивают, особенно сопротивление памяти.

Видеокарту я делал хорошему знакомому, который еще в прошлом году заказал "новые" видеочипы.

Шарики накатаны хорошо, внешнее состояние видеочипа не вызывает никаких нареканий.

Особенно при их сравнении

Наносим флюс, центруем видеочип и опять на паяльную станцию:

Запаиваю видеочип и жду когда плата остынет

Убираю стойки и отмываю плату

И повторяю замеры уже с установленным новым чипом:

Замеры более чем нормальные. Отмываю плату и несу проверять:

Есть картинка! Загружаю систему и в ней все работает нормально.

Более фотографии не сохранились так как видеокарту я делал еще в феврале, с тех пор она находится у моего друга, где иногда трудится. Про целесообразность данного ремонта я промолчу так как мы нашли такую в нашем городе за 6к, а сам ремонт обошелся в пол цены от стоимости б/у

Мой канал в телеграмме - https://t.me/mr_booom4ik

Если дойдут руки, то доделаю один аппарат которого нет и такой нигде не купить так как они не выпускались впринципе)

Всем удачных ремонтов друзья!

Показать полностью 23
233

Ремонт шуруповёрта. Иногда они возвращаются

Приветствую всех, уважаемые Ремонтёры! Когда меня попросили посмотреть шуруповёрт и решить, можно ли его отремонтировать, я, признаюсь, ожидал увидеть нечто подобное (картинка честно взята с просторов Интернета):

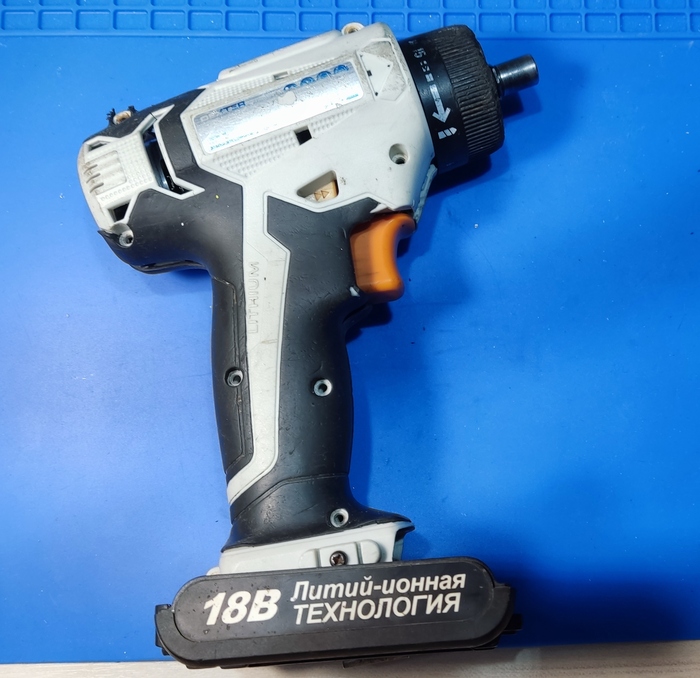

В реальности меня ожидало вот такое чудо. Только не подумайте, что к нему относились небрежно. Нет, ни в коем случае. Просто им много, очень много работали. Именно так выглядят передовики производства, спустя пару-тройку лет.

На момент фотографирования, шуруповерт был уже основательно разобран. Когда же стало понятно, что это будет интересный случай, я на скорую руку собрал раскиданные части и обозначил общий вид.

Неисправность проявлялась в том, что патрон еле-еле крутился, а рукоятка ощутимо нагревалась. А после того, как шуруповёрт простоял ночь, выяснилось, что еще и аккумулятор разрядился в хлам. До 6 вольт с первоначальных 18 вольт!

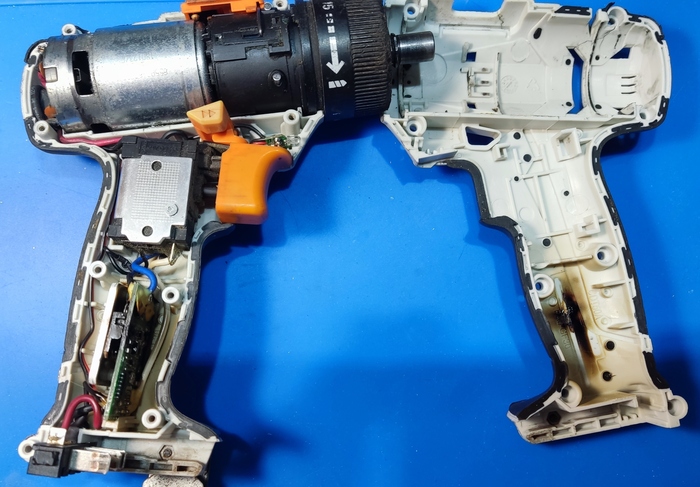

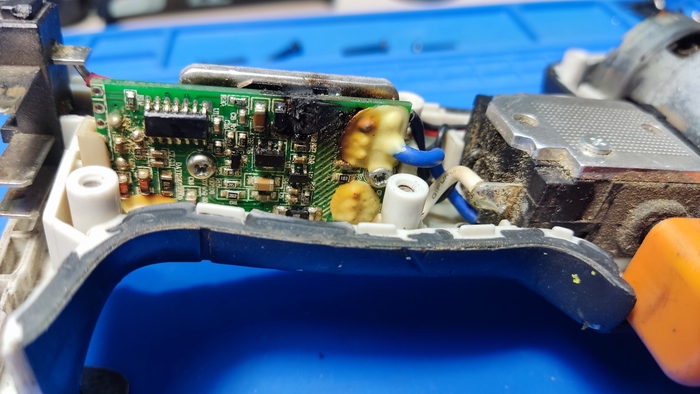

Что открылось моему взору после разборки корпуса:

Запах стоял соответствующий, можете себе представить.

Аккумулятор, несмотря на тревоги, оказался очень даже исправным. Вначале долго и как-то неохотно набирал заряд от лабораторного блока питания. А затем ожил и, даже, прошёл тест на разряд фиксированным током. Внутри корпуса плашмя лежат пять элементов 18650 от Samsung. Сверху над ними, крохотная платка с одной микросхемой, которая, по моему разумению, занимается только балансировкой элементов. Даже термодатчик уходит напрямую в разъём. А глубокий разряд объясняется тем, что в выключенном состоянии, неисправный шуруповерт потребляет ток около 150 мА. Вот он и выпил за ночь жизненную силу из аккумулятора.

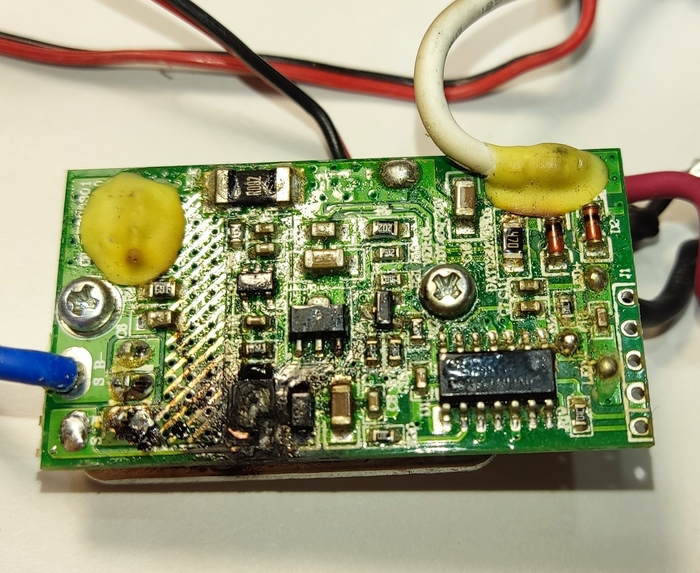

Затрудняюсь сказать, есть ли у этой, сильно подгоревшей, платы, какое-то официальное название.

На мой взгляд, если судить по функционалу, это немного модифицированная плата BMS 5S. BMS, в данном контексте, означает “battery management system”. К этой плате подключён термодатчик, она подаёт питание на светодиод подсветки. Имеется токовая защита (на плате виден мощный низкоомный резистор). И, самое важное, она отслеживает нажатие кнопки. Глядя на её состояние, думаю, с ней всё понятно. А как поживает регулятор оборотов? Когда я подключил блок питания напрямую к кнопке, шуруповерт бодро закрутился, вот только регулировки частоты вращения не было. На этом ремонт можно было бы заканчивать, потому выгорело, практически, всё. А пользоваться шуруповёртом, у которого скорость сразу врубается на максимум, невыносимо неудобно. Однако, после перерыва и чашечки кофе, я решил продолжить ремонт и разобрать регулятор оборотов. Вот так он выглядит крупным планом:

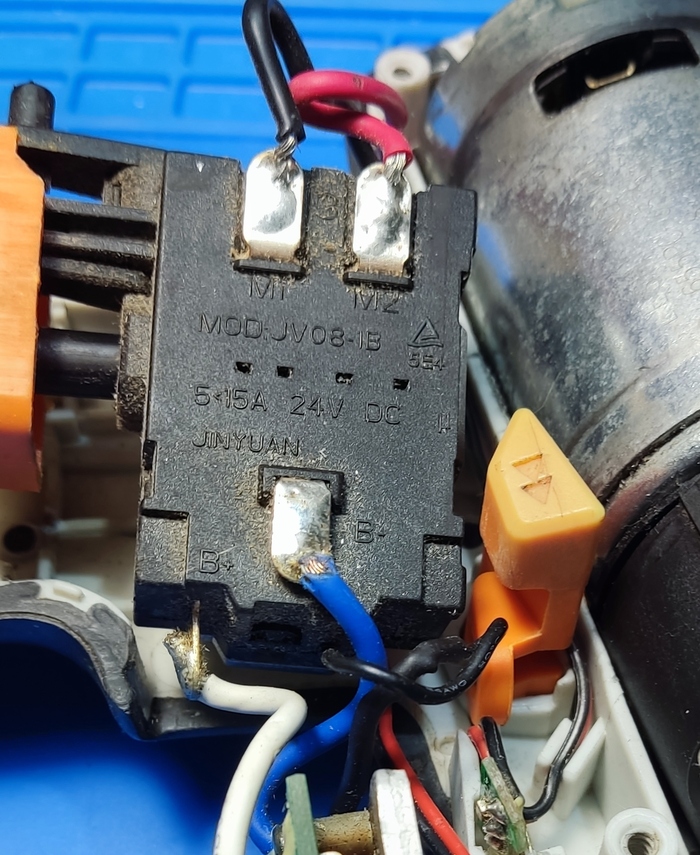

Решение было принято верное. Регулятор оборотов, который ничего не регулирует, оказался вполне ремонтопригодным.

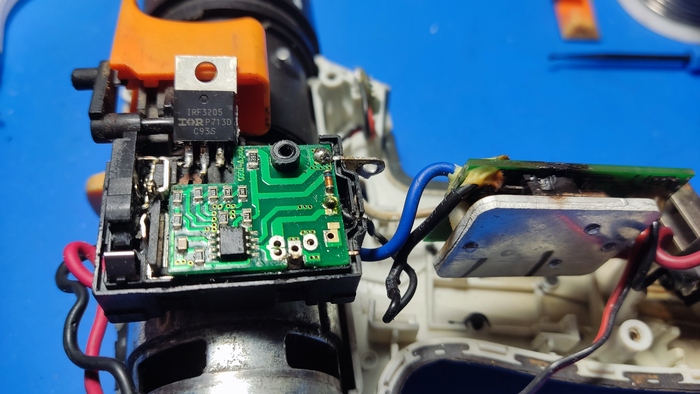

На фотографии виновник торжества. Всем хорошо известный, мосфет IRF3205 (55 Вольт, 110 Ампер (!)). Все выводы замкнуты накоротко. Глядя на его ток и с учётом состояния платы BMS, у меня даже идей нет о том, что произошло с шуруповёртом, и почему выгорела вся схема между аккумулятором и двигателем. Ну не молния же туда попала, в самом деле! Впрочем, случившееся не противоречит закону Паркинсона: «Устройство, защищённое плавкой вставкой, сгорит первым, тем самым, защитив плавкую вставку от перегорания».

Замена транзистор труда не составила, расположен он на плате удобно. Мощный паяльник, свинцовосодержащий припой и озеро флюса, творят чудеса.

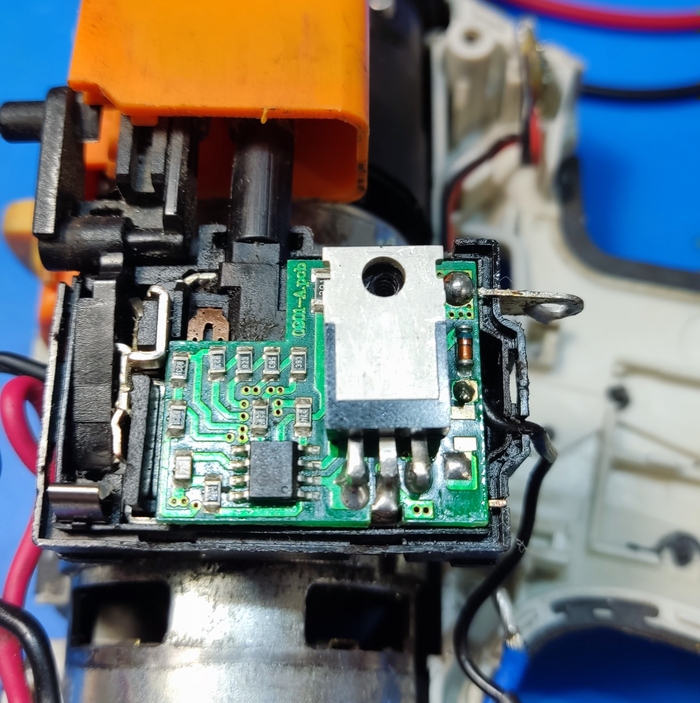

Получилось как-то так.

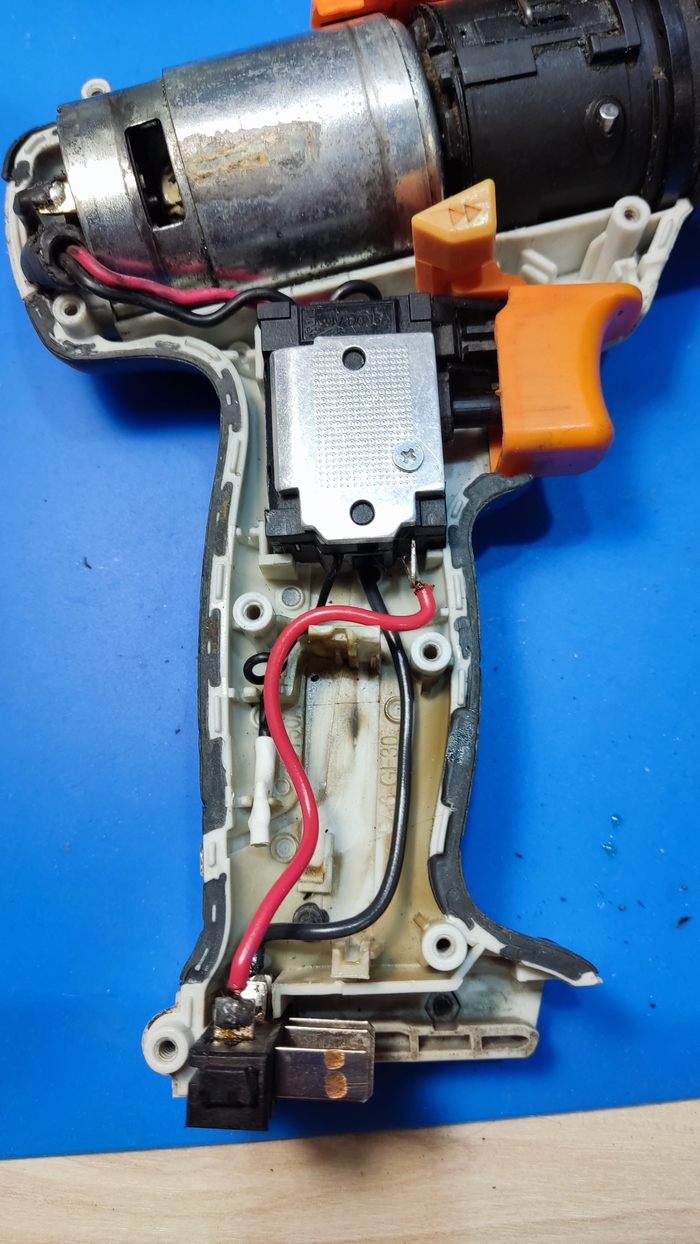

Замечу, что заниматься разборкой корпуса регулятора оборотов, чтобы заменить транзистор, нерентабельно. От слова "совсем". Дело даже не в том, сколько стоит запчасть в сборе. Очень уж коварные и хлипкие защёлки придётся открыть. Мне удалось сломать только одну (!) из них. Однако, больше всего крови из меня выпил переключатель направления вращения. Контакт, которого, несколько раз вылетал, а пружинка не потерялась просто чудом. Такое можно проделать только из интереса, или же, когда время доставки запчасти велико и надо принимать решение. Купить для работы другой шуруповёрт, или к старому ещё можно приделать костылики.

После замены транзистора, появилась регулировка оборотов. Осталась решить судьбу платы защиты аккумулятора. По согласованию с владельцем шуруповёрта, я её временно убрал. Получилось так.

О рисках эксплуатации аккумулятора без защиты я его, конечно, предупредил. Как и рассказал о несложных правилах обращения с новым, по-сути теперь уже, устройством.

Безусловно, защита батареи нужна. Она и будет. Однако, исходя из личного опыта, предвижу впереди танцы с бубном. Случалось уже переделывать отвертки и шуруповёрты с никель-кадмиевых аккумуляторов на литиевые. Тогда я и узнал, что выбор плат BMS на Алиэкспресс, та ещё лотерея. Мало ли, что там продавец говорит. Сами знаете, что на сарае написано, а что там реально лежит. Словом, приходилось и мосфеты перепаивать, и модуль совсем убирать, потому что защита по току жила своей непонятной жизнью.

Вместе с этим, не теряю надежды найти оригинальную запчасть или отремонтировать старую. Тут уж, без великой силы Пикабу никак не обойтись. Если кто узнал модуль и знает где приобрести новый, пишите в комментариях. Было бы просто замечательно, если бы помогли с фотографией пострадавшей платы. Может быть, есть у кого такой же шуруповёрт. Потому что заменить модуль в сборе, на мой взгляд, это как-то неспортивно :) Рассчитываю на помощь, поэтому выкладываю фотки платы.

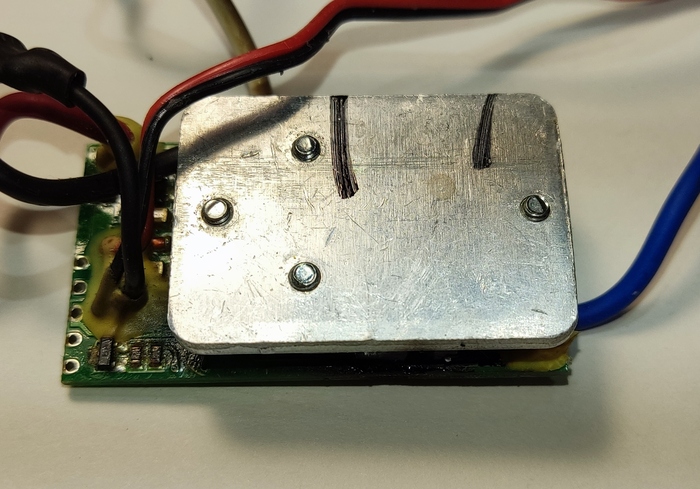

Её размер 46 х 24 мм.

На этом всё. Всем успехов в ремонтах! До встречи!

Показать полностью 10
82

Пробило на корпус 8 раз! Ремонт Zalman 600W

В аппарате на дне не было постелено защитной пленки. После разборки обнаружил 8 точек от пробоев на дно корпуса. А на плате аппарата - всего 3 ожога. Два на сетевых банках и один у обвязки силового мосфета. Причем только на последнем нашлись сгоревшие элементы - затворный резистор и диод.


Повезло - после их замены все заработало. Ни банки, ни мосфеты, ни ШИМки никакие не пострадали. При сборке поставил новую пленку. Таким образом, пенсионный возраст у блока повышен еще лет на 5-10. А тайна исчезнувшей пленки останется нераскрытой.

Показать полностью
258

Предложение ремонтёрам

Здравствуйте. В последнее время всё чаще вижу посты людей, кого обманули в сервисе.

У меня предложение к ремонтёрам. Давайте объединяться.

Я создал сообщество по ремонту аудиоаппаратуры. SoundCheck.

Кто чинит усилители, проигрыватели, динамики и тд, пишите посты в этом сообществе с указанием города и вида связи. Чтобы Пикабушникам было проще искать хорошего мастера или получить грамотный совет по ремонту. Мы практиковали такие удалённые ремонты по мессенджерам. Среди них есть пара успешных.

Я точно знаю, что здесь есть ремонтеры из Украины, Беларуси, Питера.

Возможно, кто-то создаст сообщество по ТВ, ноутам, видеокартам. Сейчас даже китайские одноразовые портативные колонки есть смысл ремонтировать.

Я на Пикабу пишу уже почти полтора года. Год назад завёл страницу в ВК.

https://vk.com/club201653237

В июле убрал объявление с Авито.

Нам присылают технику из Белгорода, Сахалина, Челябинска, Мурманска, Самары, Москвы, Нижнего Новгорода, Краснодара. Люди не могут найти мастеров в своём городе. А мастера же есть. Кто-то также, как я в свободное время монетизирует хобби, кто-то не может в рекламу.

Давайте показывать, что и как мы делаем.

Кто посчитает рекламой, зовите модераторов.

Пост без рейтинга.

Всем хороших ремонтов)

Предложение ремонтёрам
Показать полностью 1
256

Ремонт MSI RX480 8gb

Всех приветствую)

Ещё один прошлогодний ремонт)
Присылали карту с типичной проблемой - нет изображения.

Замер сопротивлений ничего подозрительного не выявил, все в пределах нормы. Но карта действительно не выдаёт изображение на монитор и посткод B2 успешно проходит.

Путём замеров питаний, выявил, что на логическом элементе под номером U1000, на 4-м выводе (его выход) 0в. А должно быть 3.3в.

Дальнейшая диагностика привела меня к микросхеме под номером U100.
Она формирует сигнал PERSTb_BUF и 0.2в явно очень мало.

Меняем её и проверяем:

Выходное питание выросло до 0.65 и на логическом элементе U1000 на 4м выводе появилось 3.3В.

Проверяем изменения на стенде:

Есть картинка!)

Далее собираем карту и тестируем:

Москва

Показать полностью 8
