Ну хорошо.
@Michael.Black, кидать низ на десятках и выше сейчас делают в каждом сервисе, как и раньше ко мне из дружественных сервисов таскали менять тристары (сейчас уже сами научились) и Ваш ценник в 40 долларов оправдан только одним - аутсортингом.
У меня 8 или 9 сервисов по России, кто присылает или приносит устройства на ремонт и понятное дело я делаю ценник немногим дешевле ввиду постоянного потока.
Но опять же по ценообразованию.
Я не могу сделать такой ремонт за 40$ всего лишь по одной причине - я нахожусь в столице, вернее в самом её центре на Таганке в 1 минуте от метро.
И знаете сколько тут стоит аренда?

Сам в шоке)
Поэтому к цене ремонта прибавляется около 15% стоимости, а учесть, что это Москва с её ценниками на другие услуги, то стоимость ремонта в любом случае будет выше, иначе делать тут нечего и поеду я обратно в Воронеж коровам хвосты крутить xd
Но да ладно. Заканчиваю лирику и перехожу к основной задаче из за которой все мы сдесь сегодня собрались)

Iphone 10.
Немного сломан. Совсем чуть чуть)
Из минусов:
1. Разбит дисплей.
2. Разбитая задняя крышка.
3. Взрывной аккумулятор
4. Не работает сеть.
А из плюсов, что заряжается и включается. Вибро при втыкании зарядки работает)
Начинаю ремонт с банального - согласования примерной конской стоимости восстановления.
После согласования клиент решил ставить олед копию дисплея)
Начинаю с основного ремонта, что бы точнее выяснить окончательную стоимость - устранение проблемы с сетью.

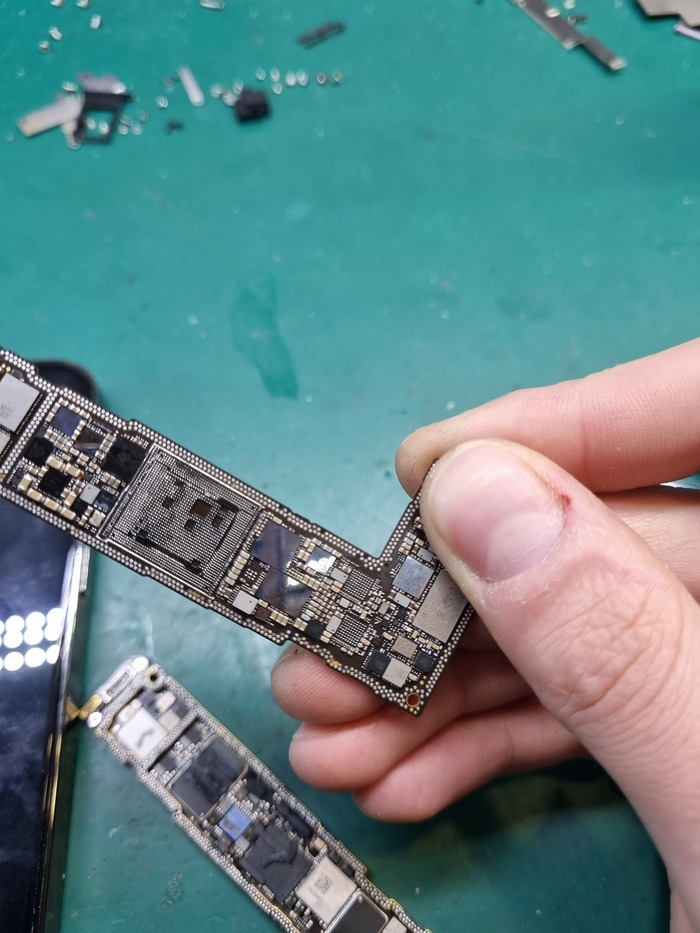

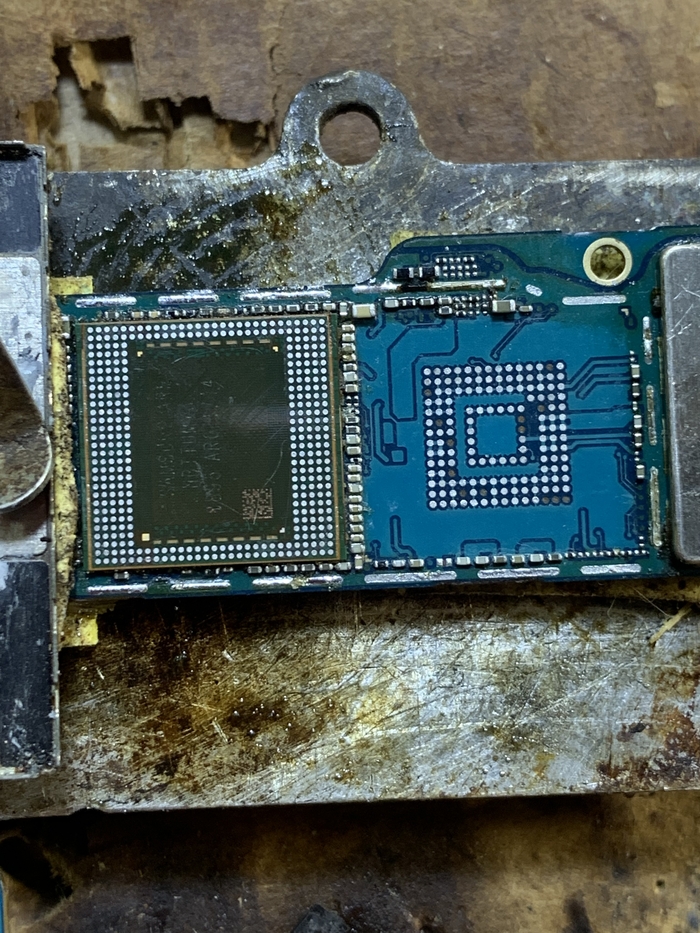

Половиню платы

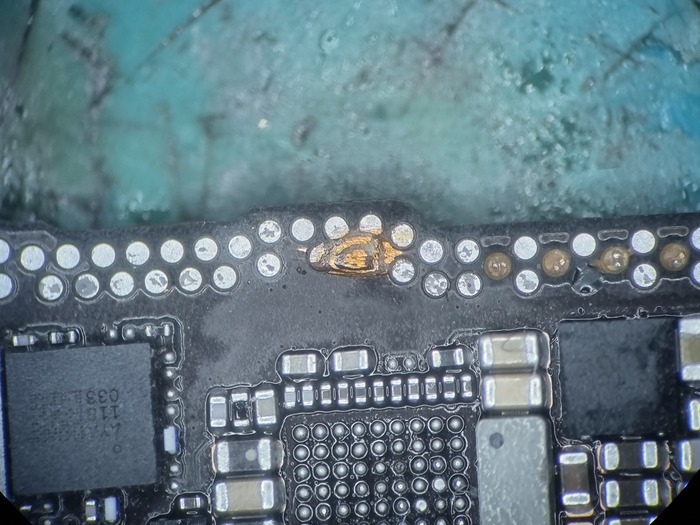

Казалось бы оторванных контактов нет, но и рвутся они в основном под рамой на нижней части.
Ремонт будет зависеть от того, на сколько сильно там оторвано.
Снимаю центральную раму

Пффф. Даже плату не буду менять. Сделаю эту.
Зачем клиенту за это переплачивать?
Я возьму чуть больше денег за это восстановление, но меньше, чем за перенос комплекта на донора.
Итак.
Для ремонта такой банальной проблемы мне потребуется 3 вида паяльной пасты и готовое решение от китайских друзей - готовые контакты)

Расчищаю место работ

Ну в принципе не так страшно. Делал работы и посерьёзнее.
Ворошу текстолит для определения точек пайки

Сомнительное замазываю маской, что бы не было замыканий на массу во время запайки новых контактов.
Засыпаю первую высокотемпературную паяльную пасту 220 градусов помоему, не помню

И грею феном, где начинают образовываться шарики припоя на оторванных контактах

Далее раскладываю медные подложки и так же грею феном и прижимаю к плате

Потом пропаиваю среднетемпературным припоем

Ну вот. Как на заводе. Теперь это дело нужно закрепить

Всё) Низ восстановлен.
Перехожу к основной раме. Реболлю её на среднетемпературный припой

Вот так получается

После запайки на нижнюю плату перехожу к верхнему этажу. Его я сажаю на низкотемпературный

И запаиваю всё воедино.
Почему игра с пастами?
Смотрите.
Первым запаяется верх, а нижние восстановленные контакты и рама не поплывут от этого. А среднетемпературный припой между нижней доской и рамой сделал для того, что бы припой под микросхемами не поплыл. Модем и вайфай там под компаундом.

Запаиваю всё обратно и жду, когда остынет плата.
Как Патрик Стюарт в Москве ждёт в пробке в леруа мерлен xD

Запаял и проверяю

Имей есть. Сеть есть. Всё раб.
Далее надо решить вопросы с внешним видом

Не. Заднюю крышку менять смысла нет.
Предложил б.у копрус. Правда белый, но это будет лучше, чем то, что есть.
Прописываю true tone в копию дисплей

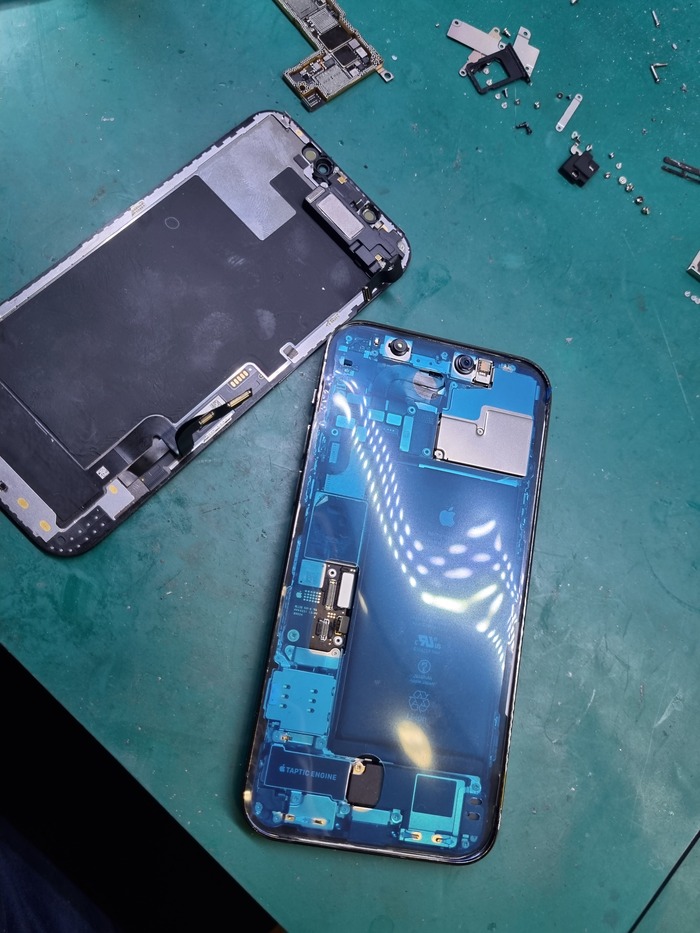

И собираю всё красиво. С проклейкой, всё как положено.

А далее банальная проверка и двухдневные тесты

Итог ремонта получился таков

Заменён почти весь телефон.
Дисплей.
Корпус.
Аккумулятор.
И восстановлена плата без замен с целью снизить стоимость ремонта. Надёжность точно такая же, как и при переносе, а возможно даже и лучше, ведь я оставил многие микросхемы в оригинальной заводской пайке.
По времени это занимает даже меньше, чем перенос микросхем и очень большая вероятность, что ремонт пройдёт успешным на 110%.
А вот перенос это да. Риски есть и один из главных - eeprom стекляшка, которая умеет дохнуть либо от перегрева, либо от скола, поэтому я использую исключительно считывание через программатор без её отпайки.

Ремонт делался около года назад.

Общий ремонт и полное восстановление вышло для клиента в 28 тысяч рублей.
Если отдельно, то ремонт на плате вышел 8 тысяч.

Да, 8к это для многих дорого, но я не могу опустить ценник ниже по моему экономическому расположению и я держу ценники даже исходя из нынешних ситуаций.
Почему так?
Ну вот смотрите. Что бы мне пообедать в Москве, купив 2 стакана кофе и по 2 булочки, мы с женой тратим 800р. Это не робин сдобин или русап в Воронеже по 70р за булку и 40р за стакан кофе. Откуда я это знаю? Я сам из Воронежа, вернее из области, поэтому я знаю о ценообразовании регионов и столицы.


Задать вопрос по мёртвым трупам можно мне в повозку, либо в запрещенную экстремистскую организацию "мета" инстаграмм, либо на электрическую почку, контакты... стоп. Почту же, которую можно найти по моему нику в гуголе, либо тут по призыву @R.Fon

@Michael.Black, Вы всё ещё хотите продолжать играть в мою игру?

Увидимся)

Категорически всех приветствую ✌

Данный пост не несет в себе какой-либо рекламы или иной суеты, а является,по сути, опытом наработки статистики неисправностей и типовых ремонтов в нашем СЦ

Итак. В ремонте всеми любимый Asus линейки VivoBook модель X541 со странной неисправность BSOD Сritical Process Died

Фото так себе, но суть понятна

При попытке загрузки с теcтого Ssd получаем след дефект

При попытке установки чистой ОС 10й серии получаем странную ошибку

П.1 Немного предыстории. Сам ноутбук в идеальном состоянии, использовался в офисе для печати и интернета
Конфиг аппарта на Core i7-6500u Geforce 920mx + распаянная память 4Gb ddr4

П.2 Попытка ремонта
Как принято говорить - в любой непонятной ситуации "шей Bios" 🖖
Но, к сожалению, ни прошивка bios, ни отключение распаянной памяти, перевод платы в UMA не принесло результов.
При визуальном осмотре платы и замеров напряжений не удалось найти отклонений

П.3 Ищем подсказку или решение
Поиск по форумам по Critical Process Died не внес точных решений или советов.

Но благодяря всеми известному PC-Expert, и его видео по восстановленнию HP, был обнаружен точно такой дефект при замене Cpu

П.4 Ищем Проц
К больному сожалению, найти новый, да где там, даже исправный бу процессор дешевле самой рабочей платы в продаже, задача так себе. К тому же, ремонт с заказчиком был оговорен до 8ооо ₽

Но в итоге была найдена плата донор по разумной цене, правда c i3-6100u

П.5 Перекидываем проц
Перепайка процессора занятие долгое и скучное.
Пс Добавлю от себя, что паять 6е поколение немного отличается от 3го,4го или 5го (здесь первый раз я не удалял полностью припой с платы)

П.6 Итоговый результат
В конечном итоге ноутбук запустился без каких-либо проблем. Замечаний по работе выявлено не было

Как то так👌

г. Санкт-Петербург

Сегодня выполняем распространенный ремонт - свап (замена) нижней платы на iPhone XSmax.

Дружественный сервис предоставил аппарат под замену нижней платы с последующими тестами + донорскую плату

Аппарат периодически включался, без сети, сенсор не реагировал на касания.

С таким набором поломок, а так же учитывая что аппарат прежде топился, был восстановлен (качество пайки и обилие флюса\говн обрадовало) а сейчас сильно ударен - сразу половиним (распаиваем бутерброд из плат). Одновременно проделываем ту же процедуру на донорской плате.

И подготавливаем под пересадку радиомодуль, еепром, wifi, - в нашем случае без NFC
Изначально казалось царапина - после демонтажа микросхемы рассыпалась надвое, как итог - у клиента не будет работать NFC, оставляем микросхему с донора.

Демонтируем микросхемы со старой платы, реболлим (восстанавливаем контактную пайку) с помощью трафарета и BGA пасты. Предпочитаю перекидывать еепром физически.

И устанавливаем на донорскую плату, с который проделали аналогичные процедуры.
После восстанавливаем контактную группу между этажами плат, предварительно сделав замеры и удивившись что верх жив (верхняя плата с процессором и памятью)

Кидаем на преднагрев, или большой сепаратор (@R.Fon)

Дожидаемся нужной температуры, паста собирается в шары. Спаиваем этажи платы.

Делаем интересующие нас замеры, все в норме- подкидываем в тушку и включаем

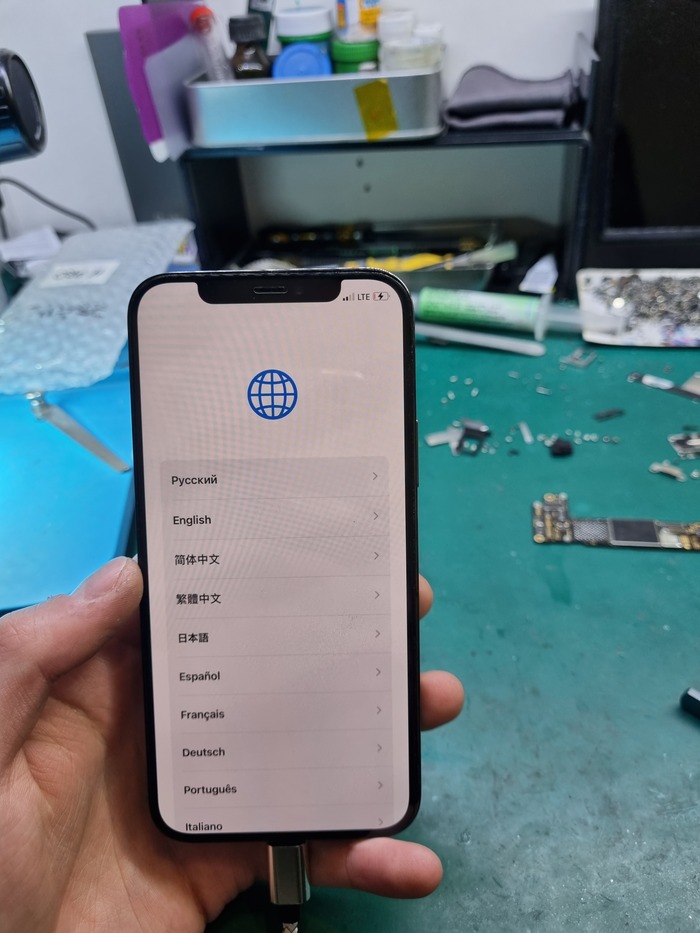

Аппарат включился, после ввода пароля ожидаемо видим сообщение об восстановлении данных (так как родная микросхема NFC разбита)

Дожидаемся ..надцать минут, и проверяем работоспособность аппарта.

Полностью все функции исправны кроме NFC, и Face- ID (в нашем случаем виновник разбитая основная камера- и после ее замены все будет ок)

Собираем аппарат "до кучи" и передаем коллегам.

Стоимость проделанной работы составила 40$ + расходники (т.к. ребята обеспечивают хорошим потоком ремонтов)


Одесса


Мирного неба.

Добрый.

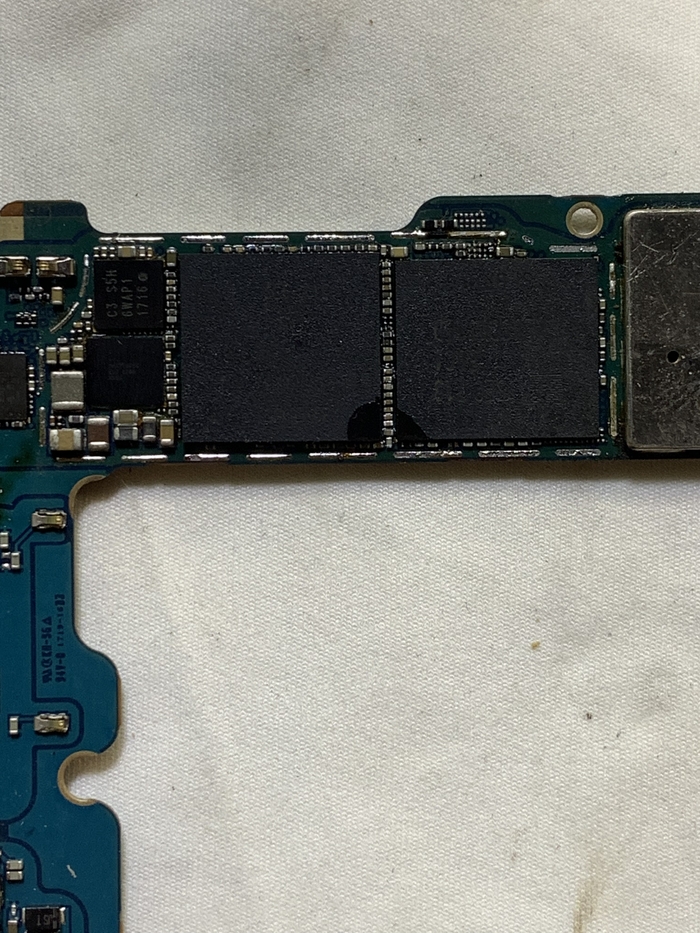

Не так давно я написал пост о восстановлении данных на Samsung s7, где ясно указал, что мне плевать как и за какие копейки делают другие "мастера", на что тут же последовал ответ на пост от пользователя @Michael.Black, где он якобы делает всё намного дешевле моих расценок, хотя выяснилось, что ценник примерно одинаков, а на многие позиции у него вообще запредельный xD
Так же пост состоял из набора фотокарточек с непонятным описанием, но это ладно.
Ключевое тут его комментарий:

Пост в целях исключительно потешить свое ЧСВ
и @R.Fon

@Michael.Black, специально для Вас делаю инструкцию как действительно нужно щекотать ЧСВ.
Шаг первый:
Найти клиента, где его устройство никак не могут починить.
Живой пример и начало переписки тут на Пикабу с пользователем @Legalas

С его слов телефон выключился и всё.
Отнёс в сервис, а там приговорили память и типа в наличии нет и не делаем.
Отнёс в другой, где обещали сделать, так как всё есть в наличии. Провозились 2 недели и таки запустили, вот только телефон не видел сеть, хотя симку читал.
Кормили завтраками клиента, что запускали стрим "профессиональных мастеров" с обсуждением, вдруг что то ещё привязано на плате и бла бла бла, а так же говорили о несуществующей услуге по гильзовке нижней платы))
Что это за херня мне до сих пор не ясно.
Хотя... Если под гильзовкой подразумевается восстановление межслойных переходов, то моё почтение, завод фокскон нам больше не нужен, будем у этих ребят заказывать многослойные платы)
Шаг второй:
На основе переписки порекомендовать клиенту сменить сервис на нормальный.
(Я не предлагал свои услуги, клиент выбрал именно меня)
Телефон мне приехал три недели назад

Запускается и всё работает, только вот сама суть проблемы.
При установке симки телефон её видит

Но пишет нет сети и через каждые 5 секунд появляется и пропадает строка sim-программы

Как будто идёт опрос какого то усилителя или трансивера и модем, не получая ответа заново пытается сделать опрос и так до бесконечности.
А вот что делалось в предыдущем сервисе

Перекидывали проц, arb, чип памяти и 2 чипа nfc (зачем, если щас всё равно оплата не работает xD).
Понятное дело я подумал, что телефон падал, так как по кругу рамы оторваны контакты

И перенос комплекта был целесообразен, ведь при таком ударе проц реально мог покинуть плату)
Телефон после первичного осмотра отправился на полку для ожидания своей очереди на ремонт. Спустя неделю я к нему вернулся и решил начать с проверки шлейфов и вообще что тут делалось.
Шаг третий:
Правильная диагностика.
На 12 серию и выше у меня она 3000р в случае отказа от ремонта!
Я этого не скрываю и озвучиваю сразу во избежании недопонимания с клиентом. Естественно, при ремонте, за диагностику я денег не беру.

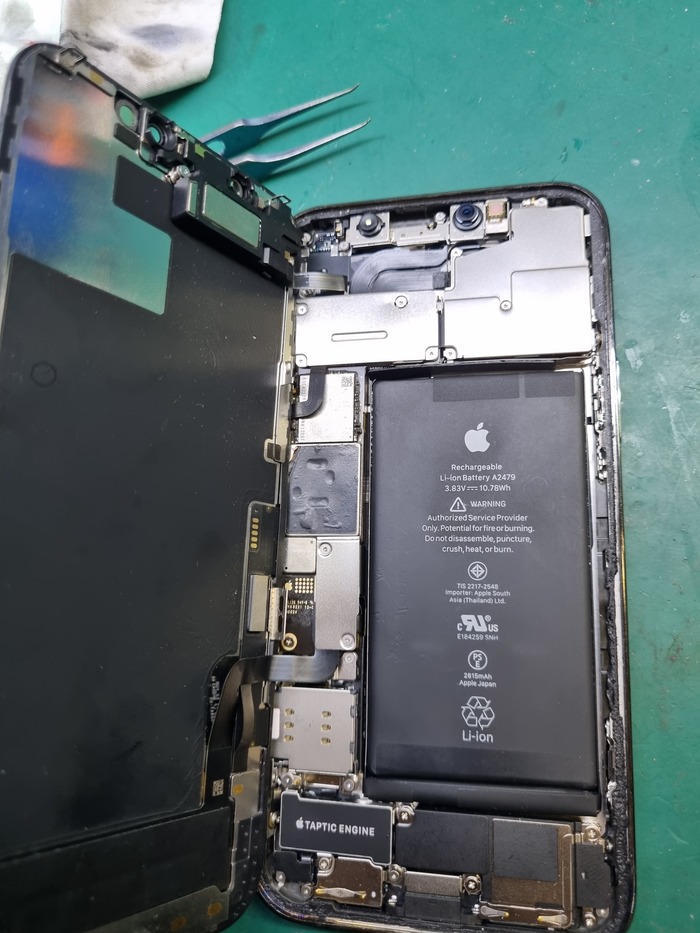

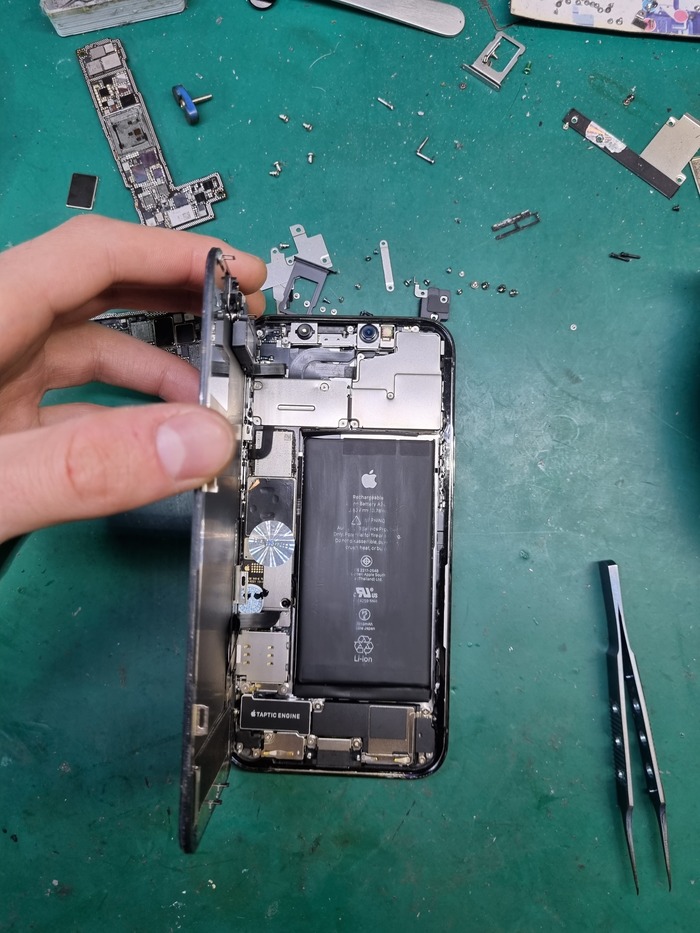

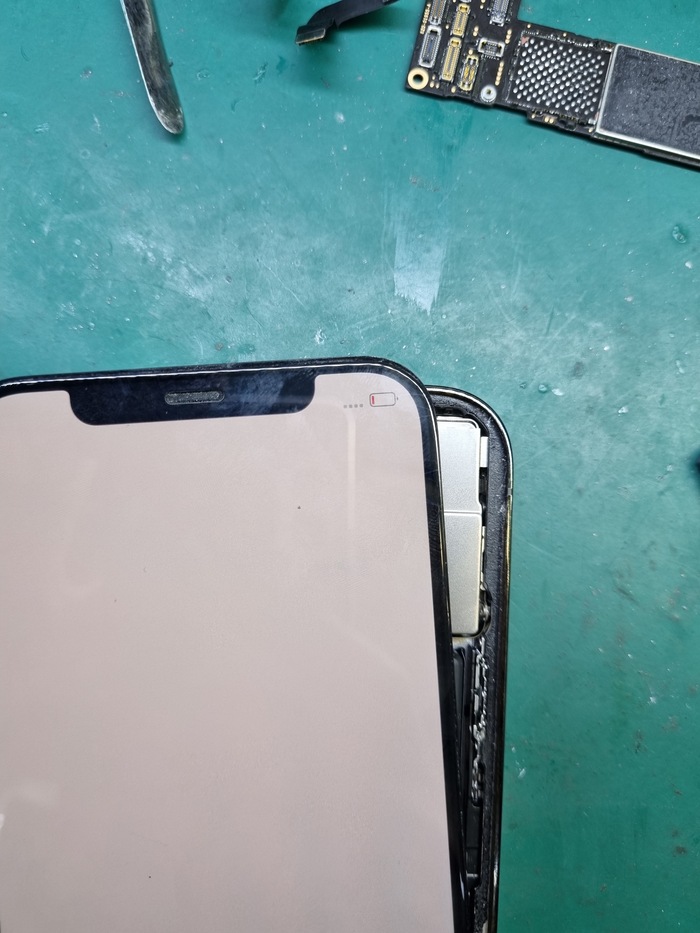

Открываю

Чисто и красиво
Уже хорошо.
Первым делом, чтобы исключить повреждения шлейфов при ударе (а я ещё в этом был уверен) подкидываю в корпус свою заблокированную плату

Сеть есть. Значит шлейфа в порядке.
С чего же начинать?

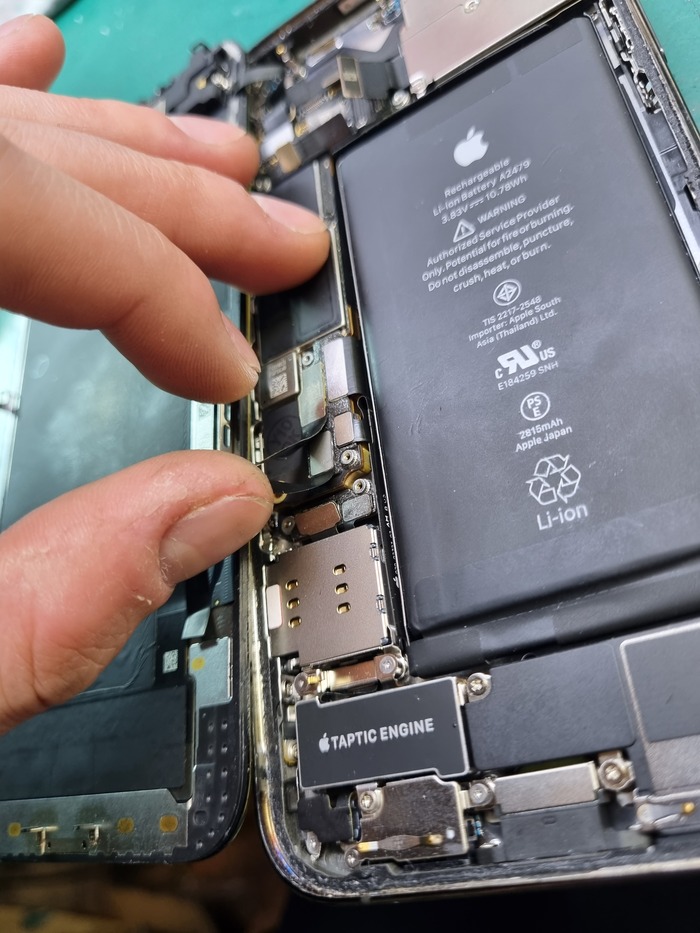

Правильно. С главного шлейфа приема/передачи сигнала

Если его отстегнуть, то сеть сразу пропадает

А значит понятно куда копать. В сторону усилителей связи, один из главных тут avago и Qualcomm 5g. Ну либо обрыв связи между ними и главным модемным процессором. (Imei тут генерирует avago, трансивер, главный модемный процессор и eeprom модема).
Так. Раз imei есть, а сети нет, то надо раскопать Qualcomm 5g.
Это сейчас не диагностика а мысли об одном из методов предстоящего ремонта, а далее по ситуации.
Шаг четвёртый:

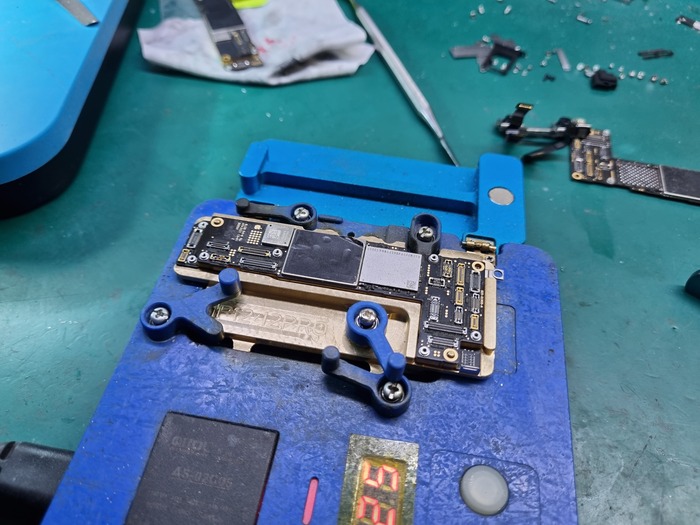

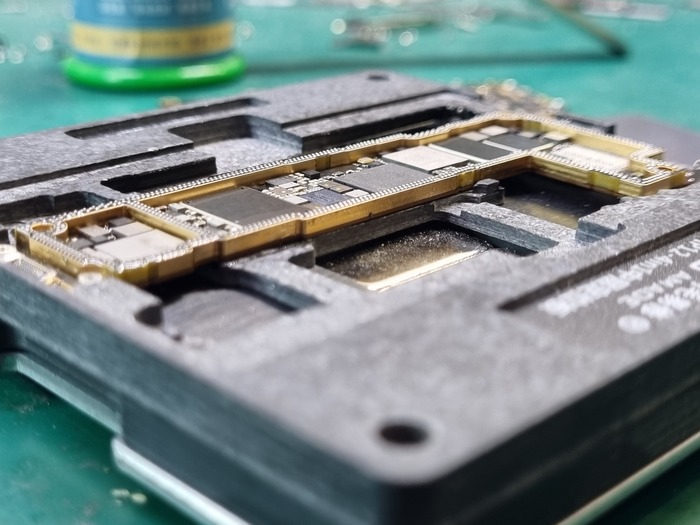

Иметь правильное оборудование для разбора двухэтажных плат. Не сепаратор для расклейки дисплея, а именно приспособленный для этого нижний подогрев!
Я, например, имею его для всех моделей айфонов. Даже для 5s и 8 серии, хоть там особо и не нужно.

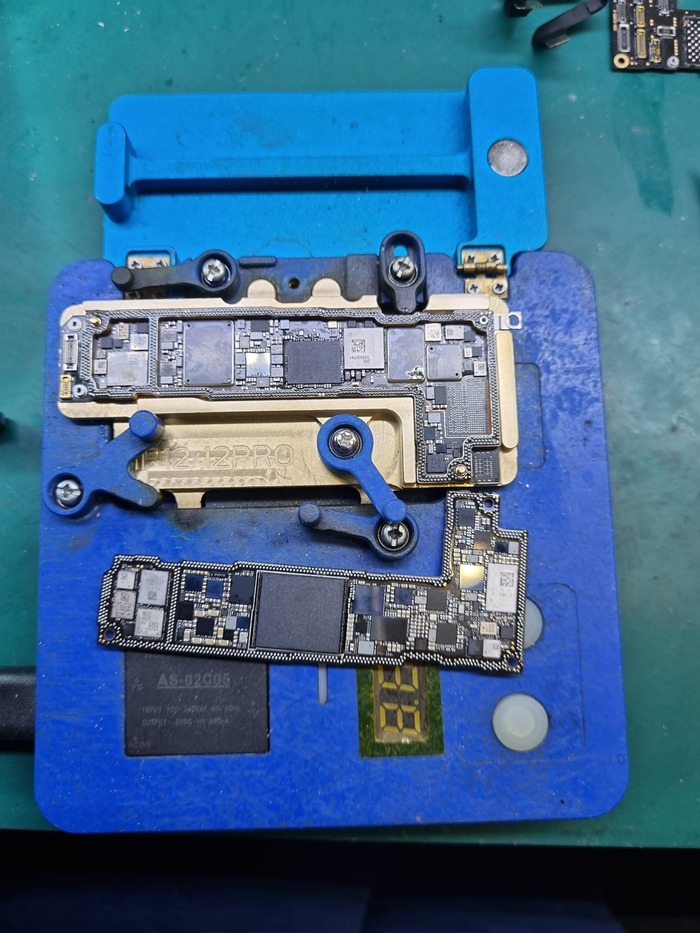

Разделяю бычка)

Так так так.
Что же тут видно?

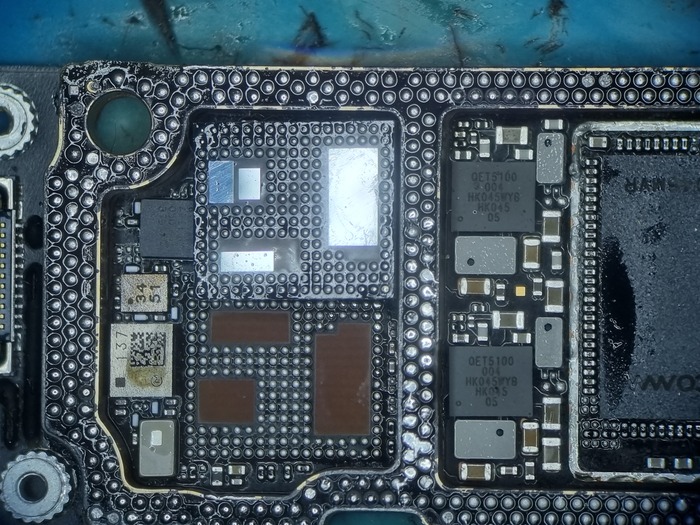

Рама села хорошо, процессор установлен красиво, как и все остальные перенесённые микросхемы. Такой ремонт я люблю. Сам так делаю.

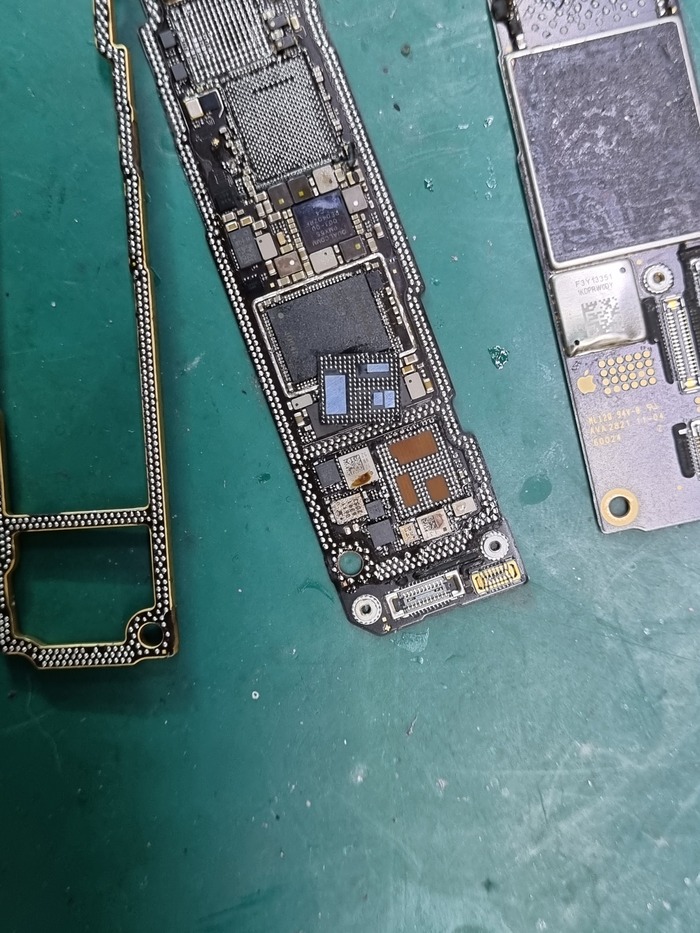

Видно, что на нижней плате были отреболлены wifi, главный модем и eeprom (ee то зачем не понятно. А мож и перенос делали, я хз)
Но тут уже включается логика и вспоминается, что нижнюю плату отдали нетронутой, только верх, а значит делался реболл.
Но eeprom то за что? Это же не 7+
Ладно.
Буду держаться своего изначального плана - реболл Qualcomm 5g передатчика. Снимаю защиту

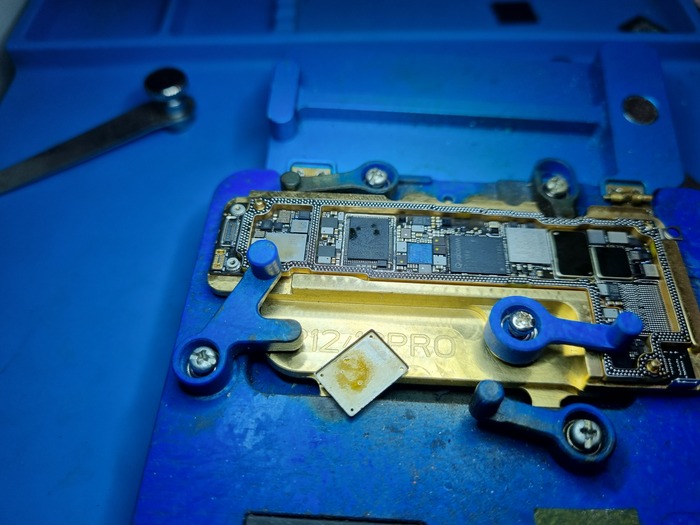

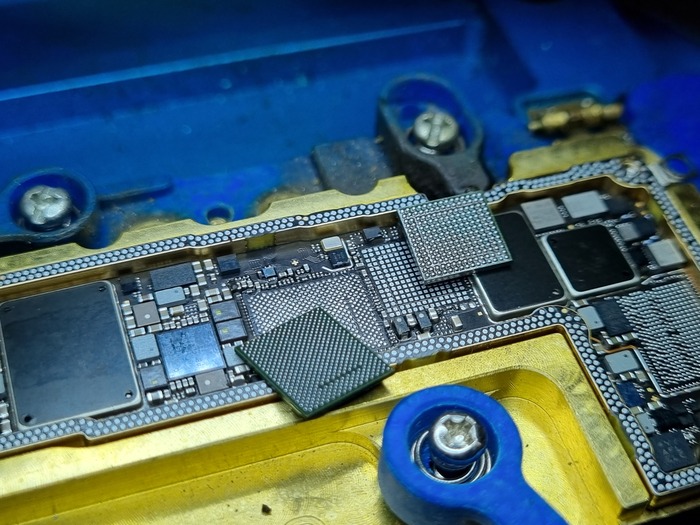

Отпаиваю и реболлю

Немного качнул на шарах изначально не мною отреболленные модем и вайфай, а так же шатнул avago, так сказать для прогрева и диагностики.
По итогу, собрав всю плату как нужно, сеть я не обнаружил, а ситуация с цикличным появлением sim-программы повторялась.
Значит надо сделать перенос)
Шаг пятый:
Используй только свои проверенные изначально запчасти, не бери дарёное)
Золотое правило ремонта скажу я Вам.
Убирает 90% сомнений, если что то идёт не так.

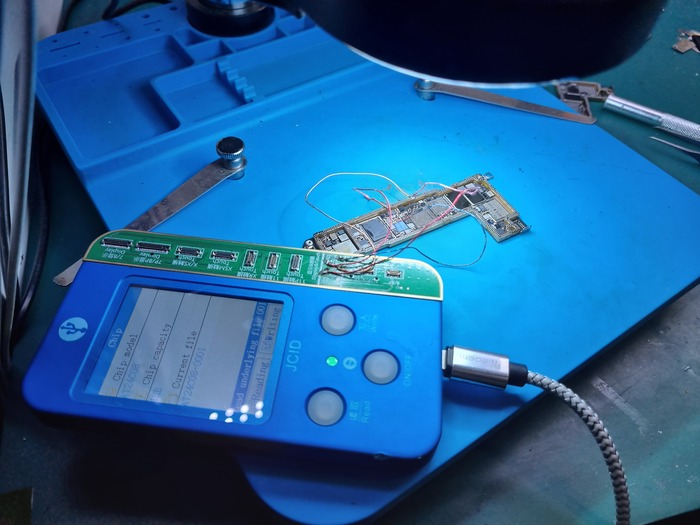

Кто то снимает eeprom и переносит на донора, а я просто подпаиваюсь к ней и считываю программатором. Такие новшества в оборудовании я стараюсь не упускать.

Не все знают, что в такой маленькой четырёхлапой стекляшке хранится сгенерированный ключ для imei. Если она умрёт от перегрева, либо сколоть её нечаянно, то всю плату телефона можно просто выкинуть в мусорку, ибо сети не будет и по факту телефон становится красивым ipod за 80к.
Поэтому я её просто почитаю и запишу с подготовленную ранее всю нижнюю rf плату.
А потом перенесу оставшиеся важные привязанные микросхемы модем и wifi.
5g чип переносить не стал, захотел выяснить привязан ли он к комплекту или нет. Инфы в инете же нет.

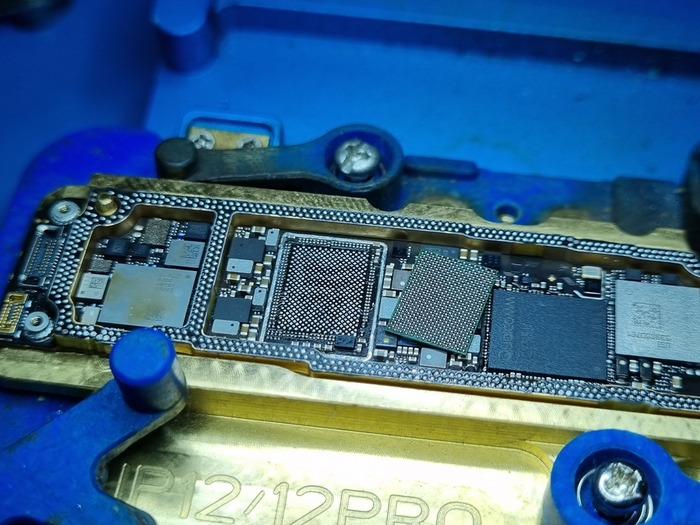

Тут ничего сложного. Просто игра с паяльной пастой и трафаретами.

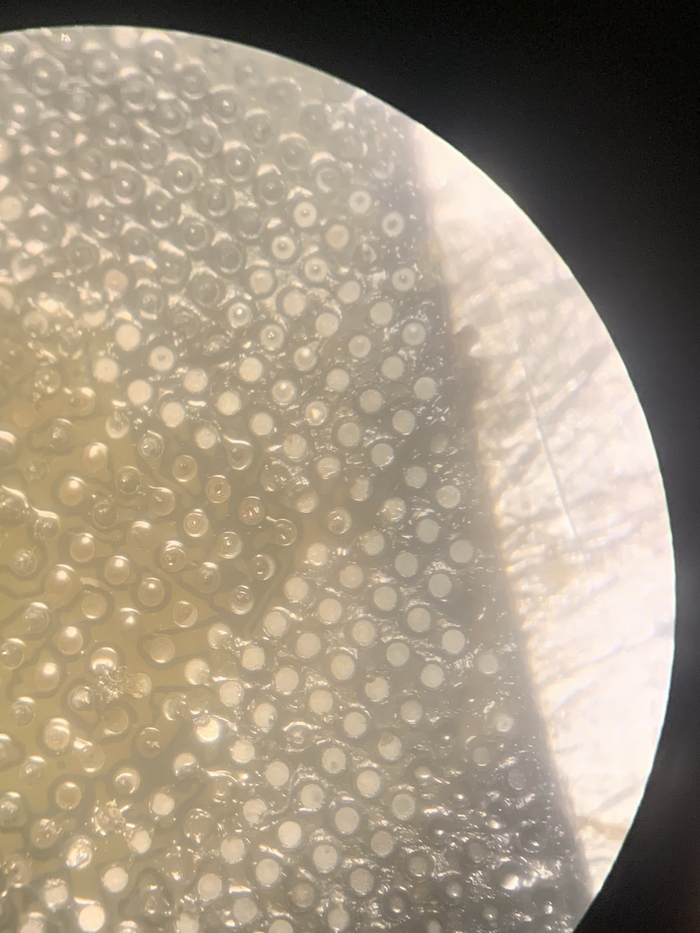

После посадки делаю реболл рамы

И запускаю с кнопки.
Шаг седьмой:
При новых ремонтах обязательно выяснять для себя нюансы.
Это называется опыт. В дальнейшем избавит от геморойных ремонтов и потерь во времени.
Рассказываю то, что никто и нигде не говорит:
Qualcomm 5g чип НЕ ПРИВЯЗАН К ПРОЦЕССОРУ!
Его можно менять отдельно.

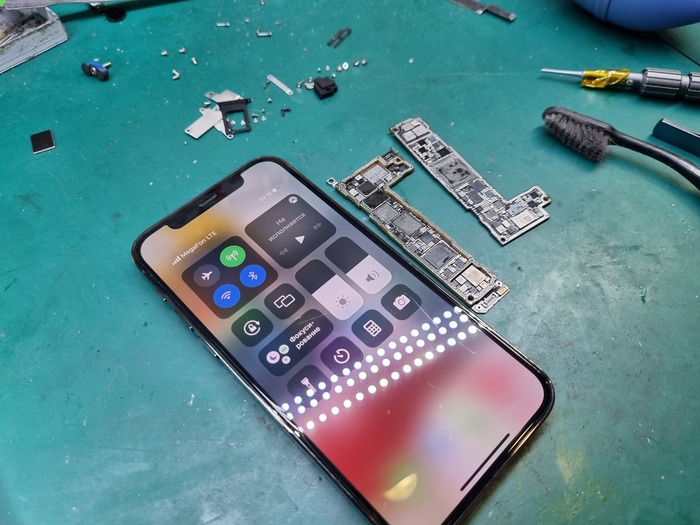

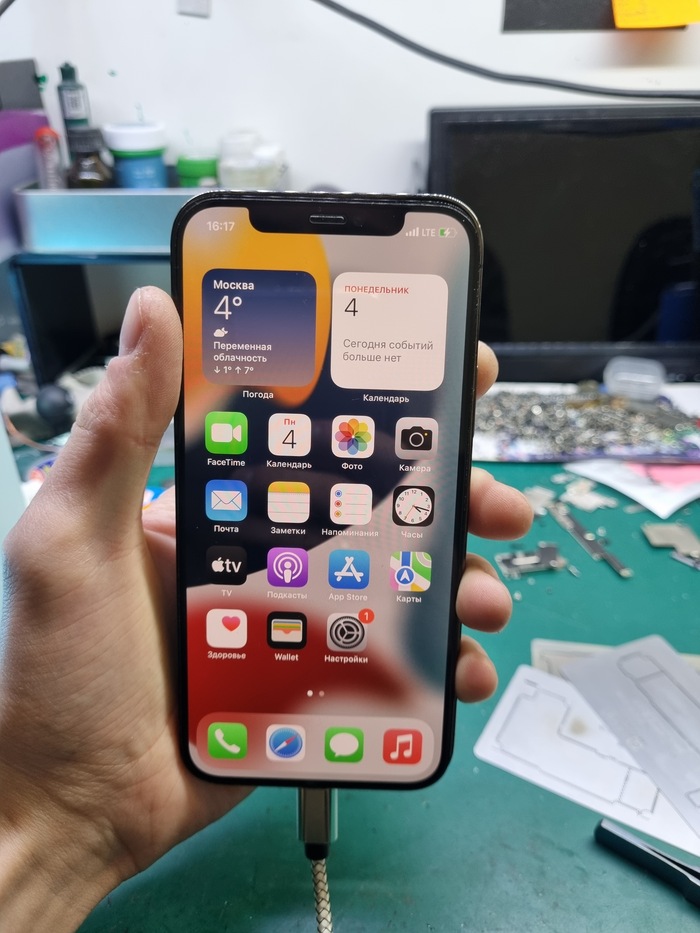

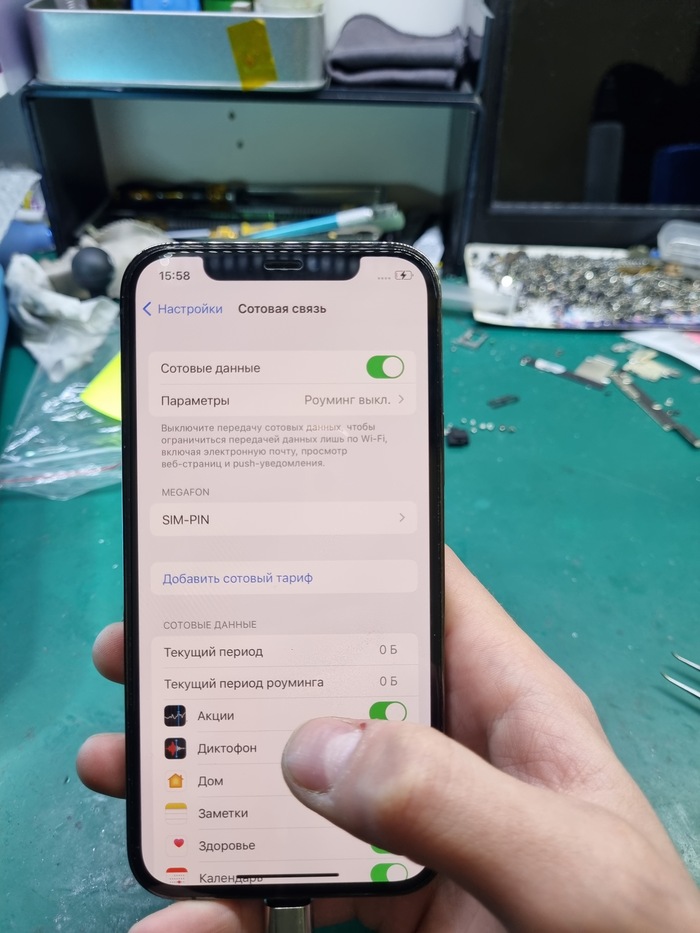

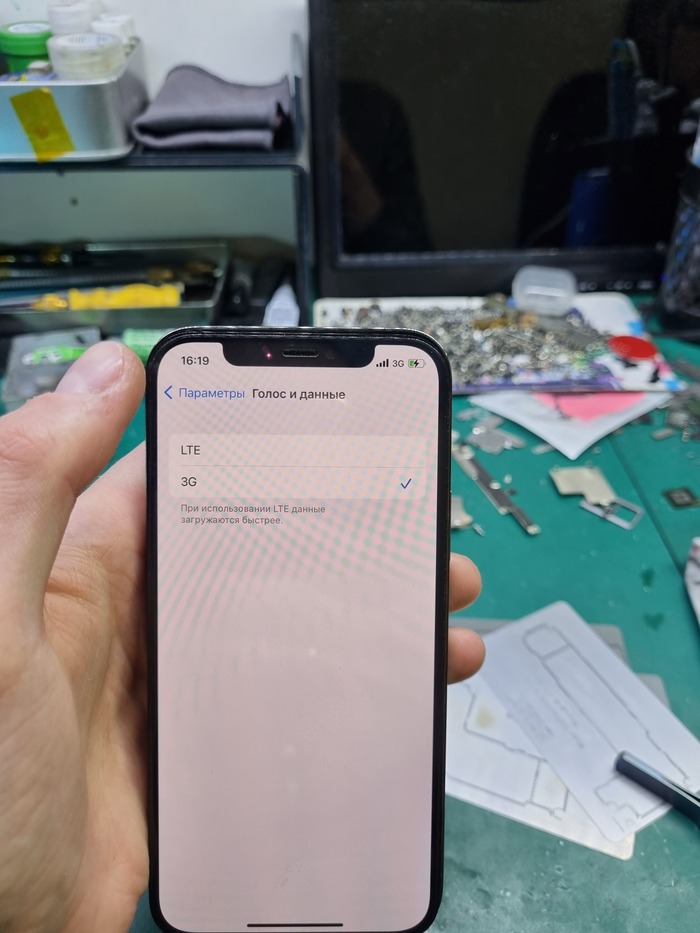

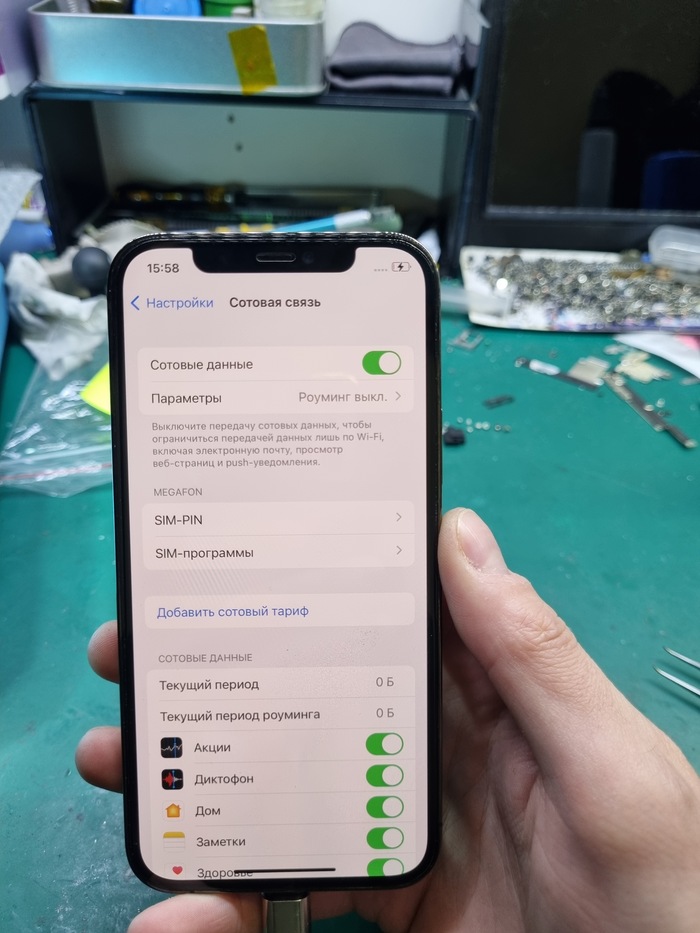

Переключение в режимах работает штатно

Правда у нас 5g пока что нет, так что на него не переключиться)
Шаг восьмой:
Всегда делай по своему продуманному сценарию правильной сборки устройства.
У меня это обязательная проклейка и очистка следов пребывания после любого ремонта, даже если это банальная замена сеток динамиков.

Ну кроме гарантийных стикеров)
Защита от нежелательного вмешательства, которая решает так же 100% вопросов. На месте, значит что то само развалилось, либо сделал некачественно.
Пломба повреждена - любой ремонт, даже если он гарантийный - платный.
Я не собираюсь исправлять за недружественными модульщиками то, что там они любят делать - убивать устройства.
Шаг девятый:
Выяснить, что же произошло на самом деле с этой платой.
Такой же важный момент для поднятия скила в ремонте

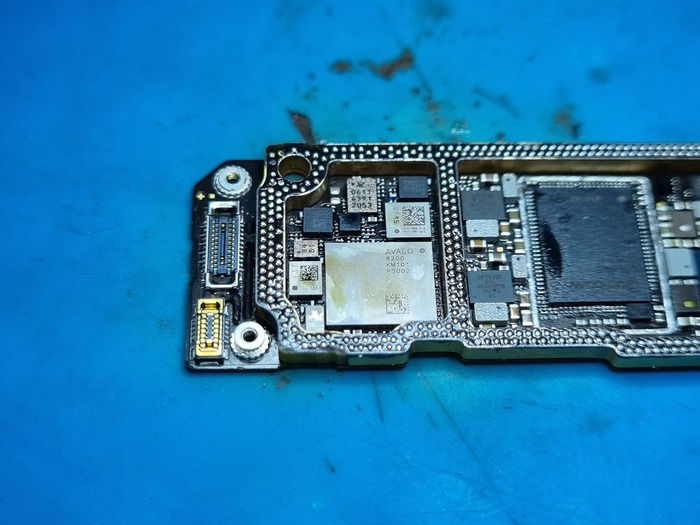

Снимаю avago усилитель

Да, под ним ещё есть микросхемы. Но контакты тут целые.
Снимаю раму. Думаю что там есть за что зацепиться

Нет.
Тогда остаётся думать, что имеет место межплатный обрыв, либо сдохший avago (при следующем ремонте с такой же проблемой с него и начну), либо неправильно отреболлили модем в другом сервисе.
Шаг десятый:
Выяснить у клиента, что же произошло на самом деле.
Вообще это нужно сделать заранее и тогда будет ясно куда смотреть, но когда приносит телефон не владелец, то начинается игра в кальмара угадайку)
Теперь самая вишенка на торте - телефон не падал!
А вернусь в начало поста и спрошу:
Какого тогда члена оторваны пятаки на верхней раме?
А ответ простой.
Не догрели плату. А грели видимо на том самом сепараторе, где расклеивают дисплеи.
Зачем тогда делался перенос процессора?
А накосячили и не смогли восстановить.
А почему тогда реболлили модем и вайфай?
А раму недосадили с первого раза, залезли на нижнюю плату, отреболлили чипы и со второй попытки удачно собрали всё воедино.
А вот с сетью, я считаю, просто не усадили нормально модем.
Конец истории.

Телефон лежал 2 недели в том сервисе, где гильзовать платы умеют (до сих пор смешно), неделю у меня в ожидании очереди и 3 моих часа на этот ремонт.
Мне отдали за ремонт 14 тысяч и 10 тысяч взял предыдущий сервис за свой косяк.
Обратились бы ко мне ранее, то сэкономили бы не только время и деньги, но и максимально возможную заводскую конфигурацию телефона без дополнительного реболлинга.
Теперь любое сильное его падение будет фатальным в плане ценообразования дальнейшего ремонта.

Я не выдумываю истории, мне их рассказывают мои клиенты, а я предоставляю подписчикам техническую и развлекательную информацию на вечернее чтиво.
90% моих постов - это ремонт для пикабушников, которые стали моими постоянными клиентами, большая часть из них вполне может написать тут в подтверждение.
А с этого сайта ко мне пришло уже около 8000 человек и более 11000 устройств с самыми популярными словами:
А скидка для пикабушников есть?)

Вот такие ремонты позволяют чесать своё ЧСВ, писать реальные цены за ремонт и называть большинство сервисов модульщиками, а не старый набор картинок со словами: да я вот не сфоткал промежуточный результат - да там я всё сделал красиво. Вот нерабочее, а вот картинка с рабочим телефоном.

Задать вопрос по айфонам можно мне в телегу, либо в запрещённую в РФ экстремитскую организацию "мета" инстаграмм, либо найти мои контакты по моему нику в лагающем гугле, а лучше в яндексе, либо позвать меня тут по призыву @R.Fon

Цитирую слова @Michael.Black,

Следующий шаг за тобой, давай, ебани транзистор на процессоре 🤺

Я никому ничего не собираюсь доказывать, но раз Вы хотите сыграть в мою игру по моим же правилам - жду ответный пост со свежим ремонтом!
Так Вы готовы сыграть в мою игру?

Увидимся)))

Всем привет, принесли в ремонт белый моноблок HP, который перевозили из точки А в точку Б, после чего он уже не запускался.

Ну и модель моноблока:

При подаче питания он моргает индикатором включения 7 раз. А поэтому разбираем его. Снимаем нижнюю пластиковую заглушку:

Выкручиваем винты, на которых держится ножка:

Достаем ножку с ее законного места и выкручиваем еще винт крепления передней заглушки.

Ну и отщелкиваем эту самую переднюю заглушку:

Ну и выкручиваем все винты крепления матрицы:

Ну и вот что говорит светодиод:

А сейчас можно отстегнуть матрицу от платы у убрать ее в сторонку:

Ну и для того, что бы отремонтировать моноблок, его надо собрать. Да, собрать. Не важно что мы его только что разобрали, собираем. Ну и после подключения обоих шлейфов матрицы, подаем питание на плату и запускаем его:

Вот он и заработал)
Если вы не поняли как так, почему он заработал на ровном месте, то я вам сейчас объясню. 7 помаргиваний светодиодом означает что есть какая-то проблема с подсветкой матрицы. Либо неисправен инвертор, либо неисправна подсветка матрицы. Ну а так как моноблок перестал работать после перевозки, то шлейф чуть отошел (факт).
Ну а теперь чистим моноблок:

Собираем и загружаем родную ОС:

Пара дней теста и аппарат уже у клиента. Каких либо нареканий в работе обнаружено мною не было.
Мой канал в телеграмме - https://t.me/mr_booom4ik
Удачных ремонтов друзья)

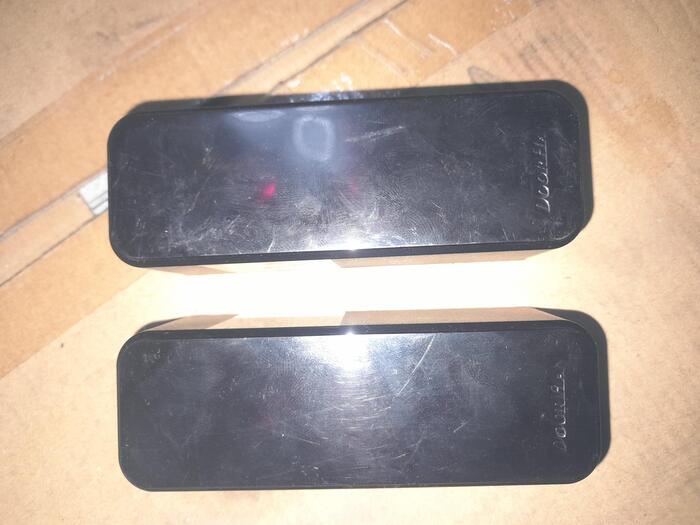

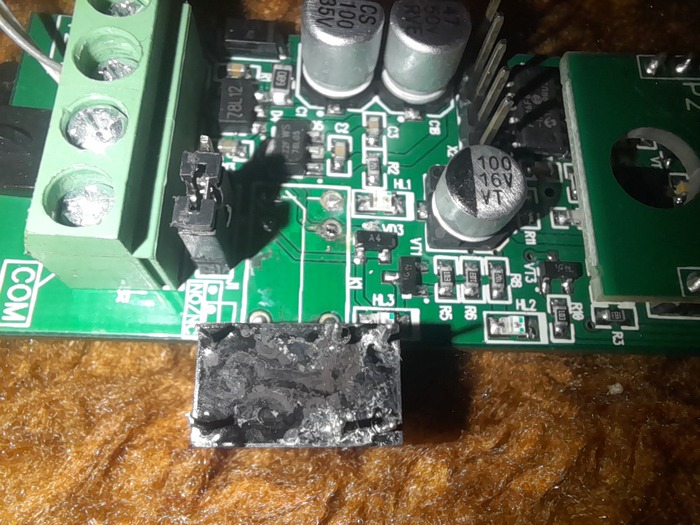

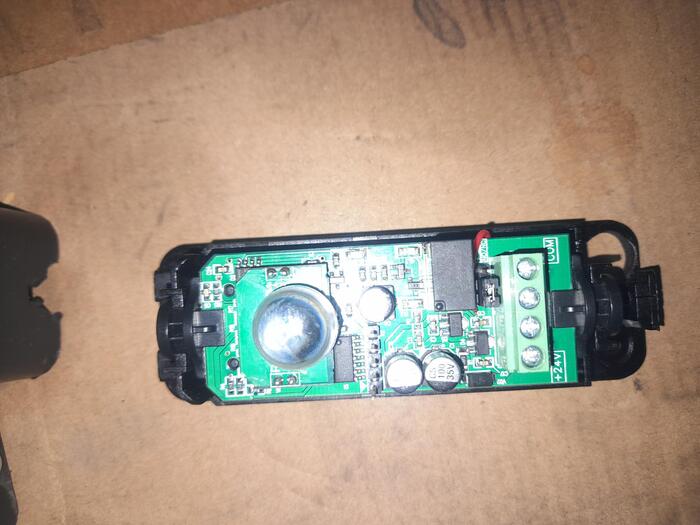

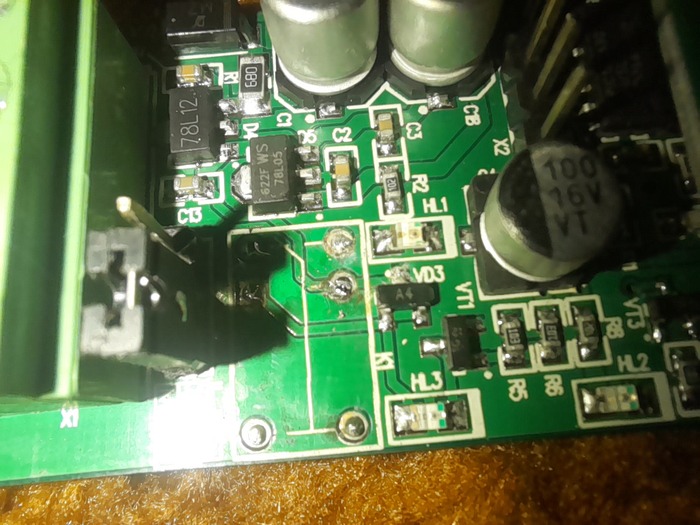

Доброго времени суток. Поступили на ремонт Фотоэлементы PHOTOCELL-PRO беспроводные (DoorHan). Неисправность банально отгорела дорожка на реле. Не понятна причина, может окись или время? Восстановил проводом и можно использовать дальше. Всем спасибо за внимание!
