Всех приветствую)

Ещё один ноутбук у меня в мастерской с «нет изображения».

На этот раз не частый гость: HP 4720s

В своё время был довольно серьезный аппарат в кругу коммерческих ноутбуков.

Заявленная неисправность: стартует, но не выводит изображение.

Будем разбираться.

После демонтажа системы охлаждения стало понятно куда копать:

На прижимной пластине видеочипа отсутствует термопаста. Судя по цвету и консистенции меняли не так давно.

Думаю что тот, кто чистил, забыл намазать термопасту на видеочип, и он вышел из строя из-за перегрева.

Тут установлен видеочип ati 216-0774009, который не ведётся на прогрев. Поэтому что бы убедиться что проблема в нем, нужно сделать замер на микросхеме под номером U7:

Из видеочипа должен выходить сигнал M93_VDD_EN и приходить на 3-ю ногу этой микросхемы. Если там как и в моём случае 0В, значит 98% что проблема в видеочипе (при условии что нет проблем с питаниями, биос и остальным).

Далее его меняем и проверяем результат.
Фоткал только старый чип на станции:

После замены ноут заработал в штатном режиме:

Москва

Всех приветствую)

Собственно в какой-то момент просто пропала из диспетчера устройств дискретная видеокарта.
А так ноутбук работает.

Охлаждение для такой конфигурации конечно так себе…

На первый взгляд вроде всё нормально, но стоило перевернуть плату:

Есть залитие!

Рассмотрим чуть ближе:

Какая-то каша.
И ноутбук при этом нормально включается и работает))
Силовая часть не пострадала - это хорошо.

Немного почистив кистью, смотрим повреждения:

В основном пострадали логические элементы.
Как оказалось далее, они довольно специфические по своим параметрам и далеко не на каждом доноре такие есть.
Пришлось их заказывать в красно-белом, так как там они есть в наличии.

Все это дело чистим, паяем, восстанавливаем дорожки и так далее.

Так пострадал сетевой контроллер:

После пары часов кропотливой работы, проверяем результат:

Нашлась наша 2060)
Проверим ее в работе:

Функционирует) значит работа выполнена верно.

Жидкость попала через зазоры у кнопки включения. А так как эти логические элементы находятся возле неё, то соответственно залило всю логику:

Москва

Разборка

В интернете по разборке информацию не нашёл.

Может кому пригодится.

Подробнее о регистраторе https://megaobzor.com/review-CARCAM-Q6.html

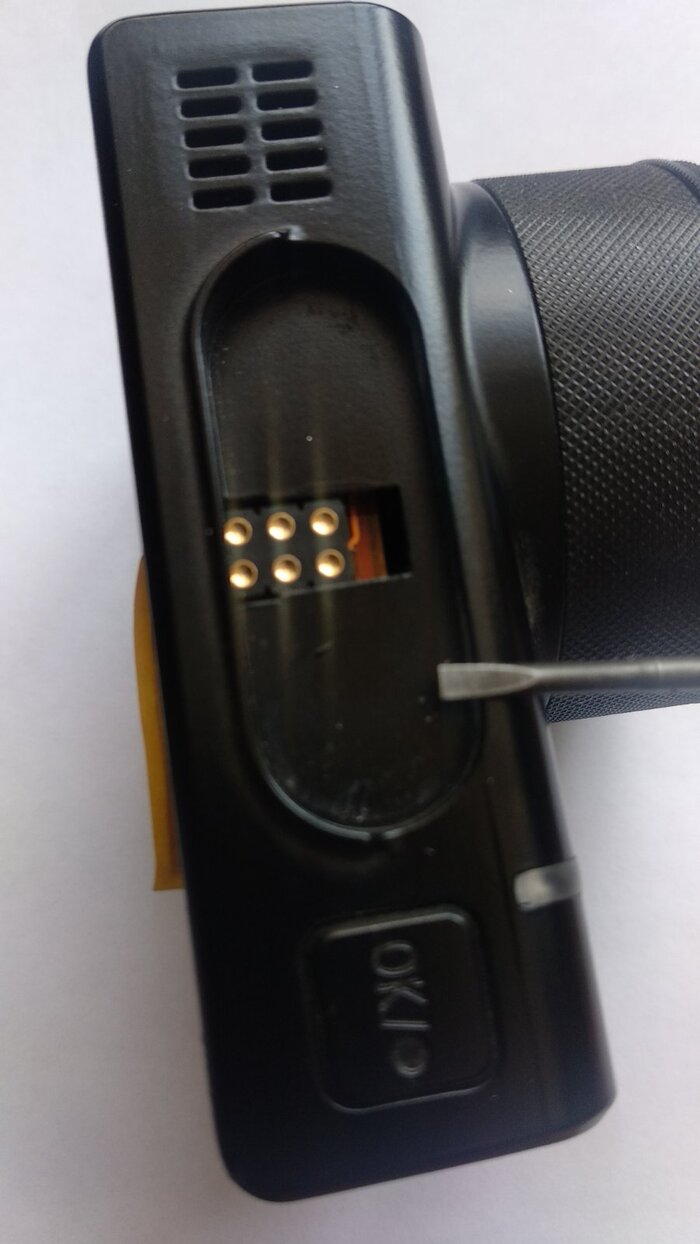

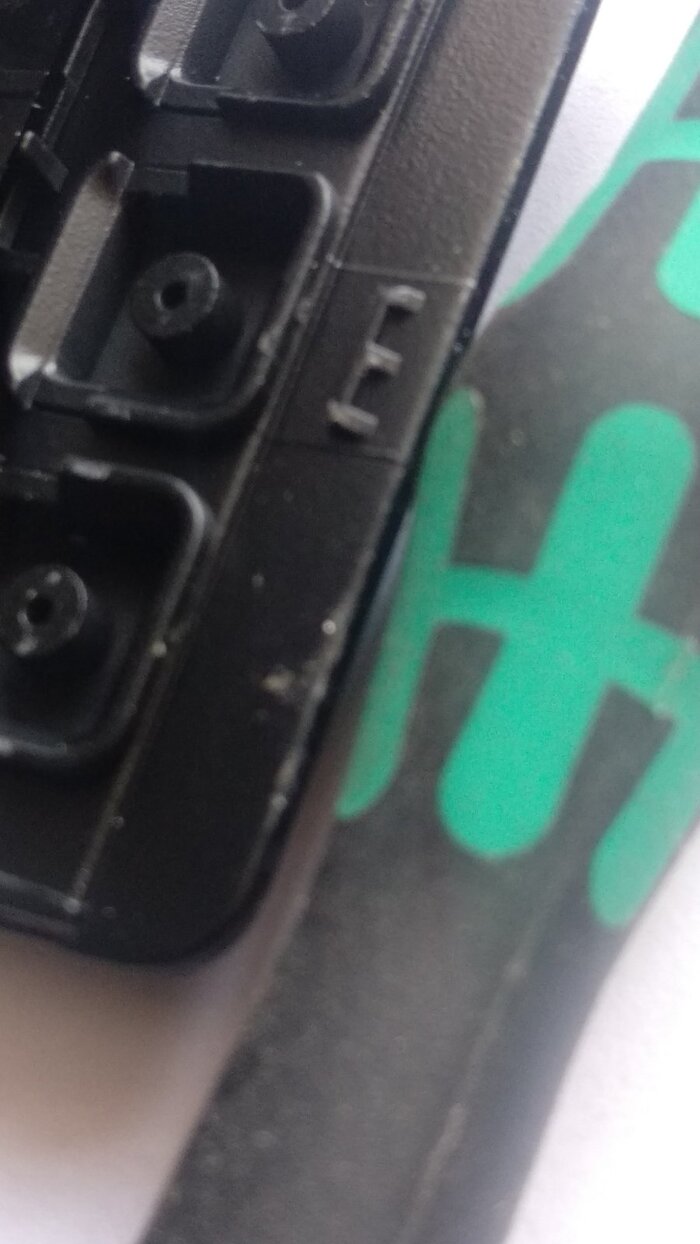

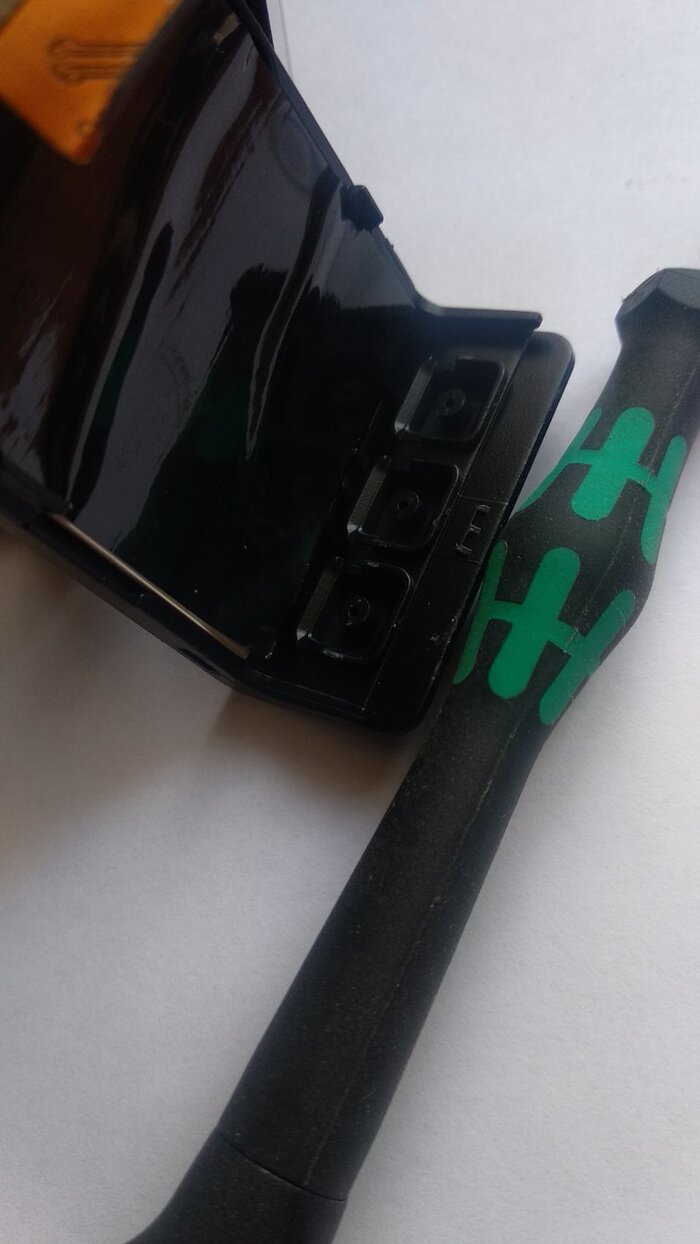

Две защёлки на крышке

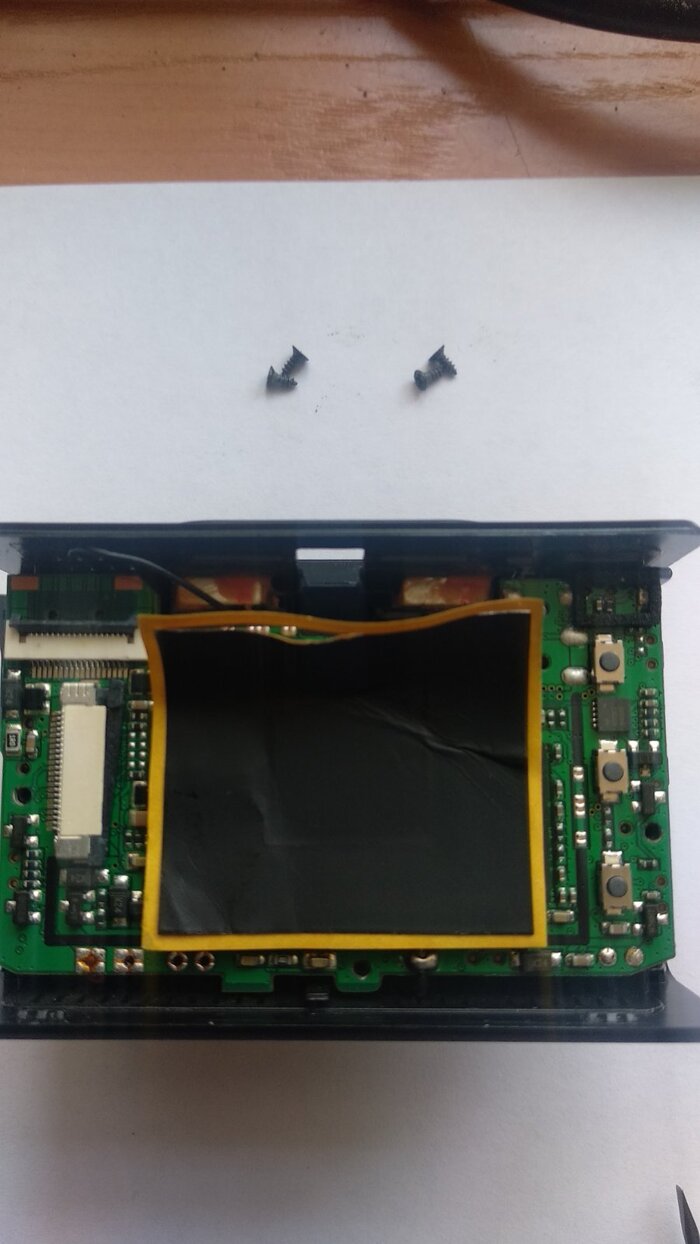

4 винта на плате

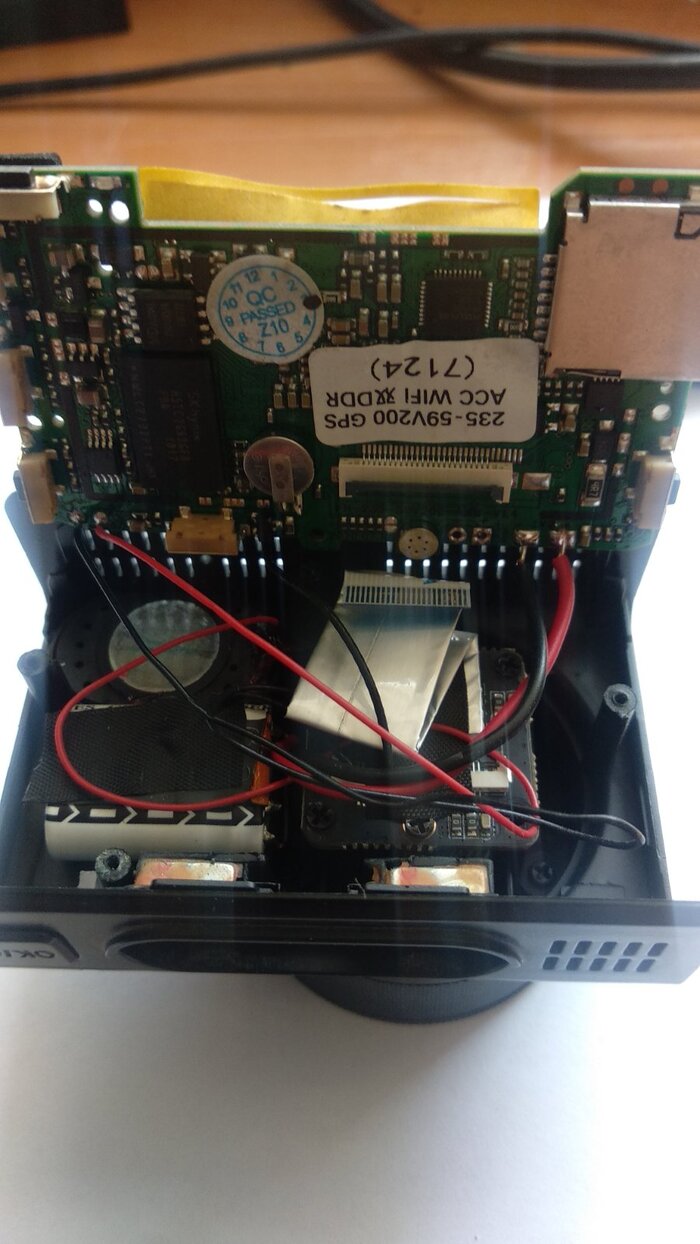

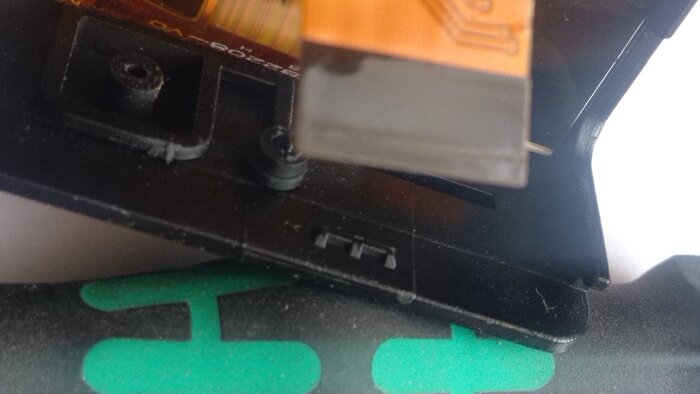

Разъём выдвигаем и отгибаем плату

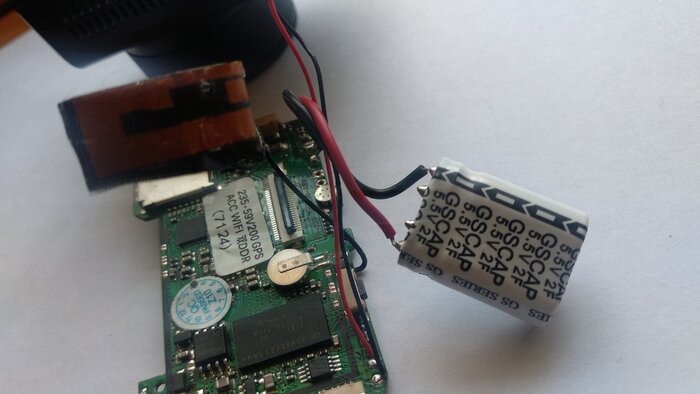

Вместо аккумулятора стоит ионистр на 2F

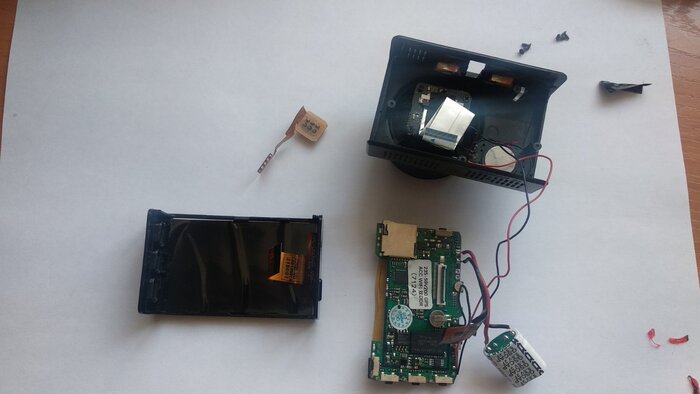

Вот и все внутренности.

Причина разборки данного девайса - внеплановая, рандомная перезагрузка устройства.

В основном под действием нагрева. Будем разбираться.

Если кто сталкивался с этой неисправность., прошу в комментарии.
