Привет 🖖 И особый привет моим 25 подписчикам ( ребят я вас не знаю, но я вас ❤)

Итак, сегодня у меня неюбилейный 4 пост посвященный роботу пылесосу

Принесли новичка сразу после официалов, где был получен отказ от гарантийного ремонта

К вышеперечисленному добавлю, что сам робот-пылесос не ездит, да и не заряжается
толком

Причиной отказа в документе - следы залития внутри

Вскрытие пациента подтвердило попадание жидкости (сработал датчик)

Да и в процессоре AM380S появилась небольшая дырка🧨

Небольшое отступление
Redmond платит около 100 рублей за справку(если аппарат списывается или выдается акт о негарантийном случае)

В случае ремонта(замена узла, пайки элементов итд) цена уже более 1к за роботов + запчасти остаются сервису

Но тут что-то пошло не так или надо было испортить нервы клиенту

Далее в переписке с клиентом был обговорен бюджет и куплена новая плата.
Найти процессор быстро не удалось

А теперь вишенка на торте. После первого запуска сразу получаем ошибку - проверьте всасывающий мотор( это и есть заявленная неисправность при сдаче в ремонт)

Начинаем разбираться в чем дело.
А у нас тут в обрыве токовый датчик на новой плате, смотрим старую - тоже самое 🤨

Звоним клиенту начинаем уточнять подробности))

В данном роботе-пылесосе используется 2 вида контейнеров (один - для влажной уборки с резервуаром для воды, второй - для сухой со всасывающим мотором)

Так вот при установки контейнера для сухой уборки что-то пошло не так и вылезла ошибка

Ок. Ремонтируем плату, меняем резистор, и рядом пробитый транзистор в добавок

Проверяем родной мотор и ставим другой заведомо исправный

Сразу при включении горит резистор и ошибка 🤦‍♂️

Мистика. Интрига. Сговор. Карма. Пффы

Обычная рутина в ремонте,одного дефекта не бывает

Начали думать

Контакная группа с одной стороны подписана по цветам для пайки( на ней делали замеры)

Но с другой строны контакты плюс+ с минусом были перепутаны местами 🤔 WTF


Переставляем местами провода и радуемся успешному ремонту

Кто прав и кто виноват - следствие вели колобки г. Санкт-Петербург

Всем добра. Увидимся

Поехала я как-то в 2021 году в Украину в гости и там у меня пропали на вокзале наушники JBL 600 модели. Что же делать без наушников, как без рук — купила их. Ещё продавец мне намекал: купите старую модель, но я была непреклонна и хотела блютус, чтобы с двух устройств на одни наушники и прочие фишки стандарта... И вот я вернулась в РФ, как раз до всем известных событий и у меня сломался левый наушник. Как вовремя подумала я)) Переписка с техподдержкой ни к чему не привела позитивному.

Я:

— Привет купила в Украине наушники приехала в Россию — левый не работает... чека нет, коробки нет. Прошло 5 месяцев.

JBL Russia:

— Добрый день! Если нет чека, то гарантия год со дня производства. Но если они куплены в России. Но вы можете попробовать обратится в сервис. Но в любом случае без чека - гарантия год со дня производства.

В общем до сервиса я так и не доехала. Как-то меня очень уж ответ приземлил (год с производства, а лежали в магазине они сами понимаете...) и я не хотела мотаться в сервис далеко, чтобы услышать "ремонт платный". Так и жила до этих выходных с одним ухом. А потом думаю, что я сама не починю?

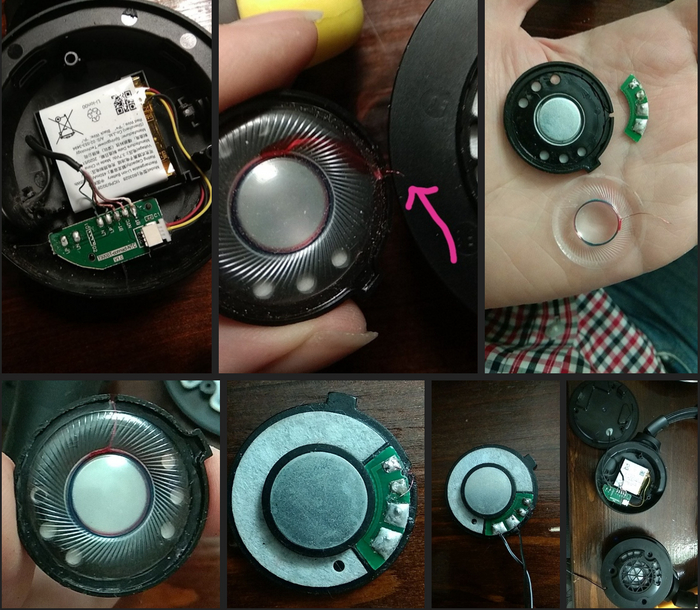

Сперва надо было понять простой ли ремонт мне предстоит. Разобрала и перепаяла местами наушники, модульное тестирование значит)) И сразу увидела, что сам левый динамик не работает, куда бы я его не припаяла, что меня удивило и обрадовало. Удивило, потому что динамики обычно живущие и помирают в последнюю очередь. Обрадовало, потому что ремонт мой будет не с микросхемой, а значит по идее простой.

По итогу оказалось, что динамик был очень плохо спаян на заводе. Нить катушки была пережененная при пайке. Так что вопрос когда он накроется был вопросом времени...

Это меня очень огорчило. В процессе разборки я поняла, что длины волосков от катушки мне не хватит на пайку (точнее один у меня был нормальной длины, второй совсем короткий), а перспектива заказывать оригинал или "китайца" тоже огорчила. Но конечно я не из тех, кто опускает руки в час ночи...

И вы будете смеяться, но я решила растворить лак мембраны в Уайт спирте (можно немного подковырнуть, чтобы он лучше затекал под мембрану) и пересобрать динамик. Самое сложное было не растворить катушку, снять старый лак с отходящих проводов. Где-то во втором часу ночи я уже покрыла лаком нить на самой мембране и приклеила мембрану на место. Да и самое главное прежде чем все собирать вместе определить полярность катушки ;) По итогу я все собрала и о чудо. У меня теперь есть отличный звук! Такая вот история с хеппи эндом. Морали не будет...)

Читателю привет

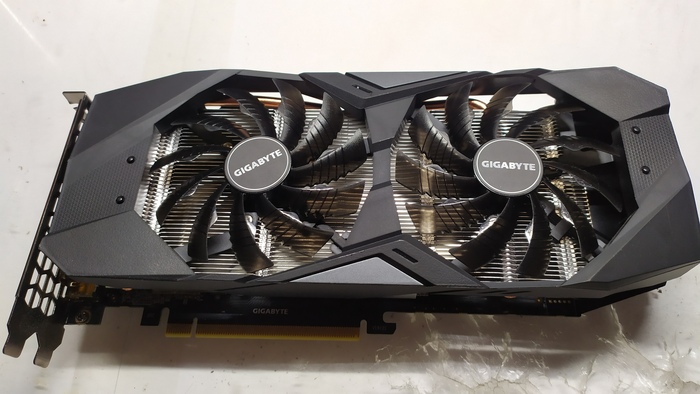

Со слов владельца новая карта и сразу сломалась после того, как у нег оустановились драйвера на неё, пошёл дым если точнее, ну и всё потухло конечно же. На вид похожа на новую, чистая внутри и пыли нет тоже, вроде даже пахнет пластиком и коробкой, но не только этот запах уже есть у неё.

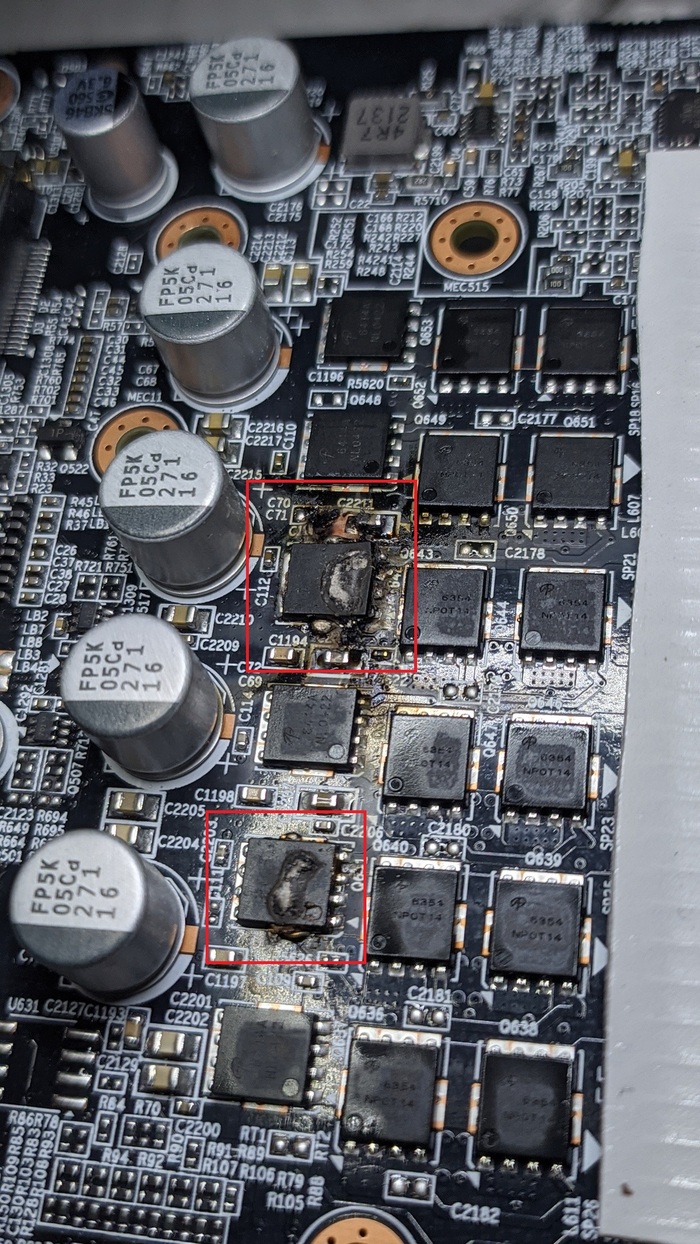

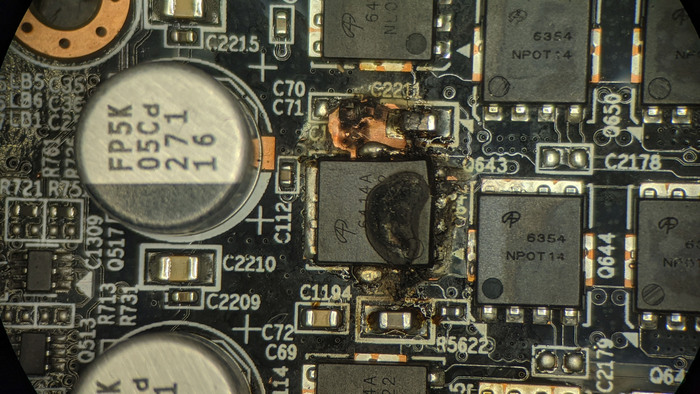

Сразу разбираю и видно последствия в виде прогара сразу пары фаз в питании

Одна фаза выгорела полностью, а вторую возможно получится спасти

Выглядит неспасибельно как-то, значит не будет этой фазы уже

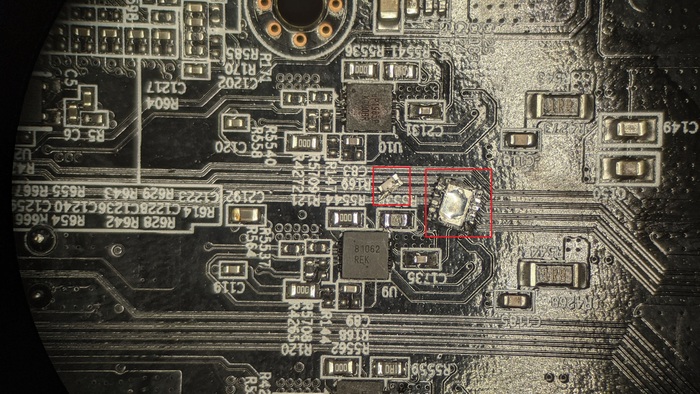

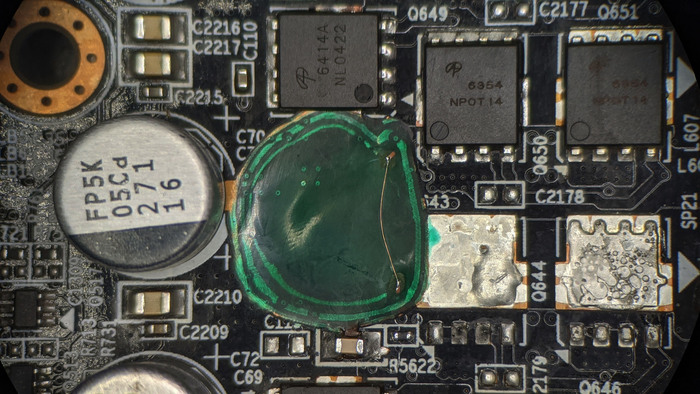

Уберу угли и восстановлю дорожу на сгоревшей фазе

На второй подгоревшей фазе пробило ключ, но плата не погорела и удалось спасти

Пришлось ещё заменить дохлый драйвер сзади только

Сгорело как-то странно, сразу 2 фазы почему-то

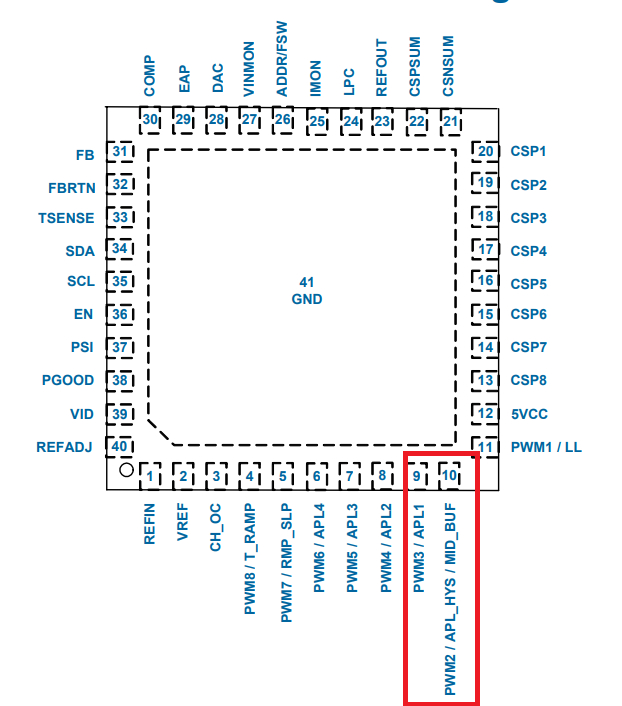

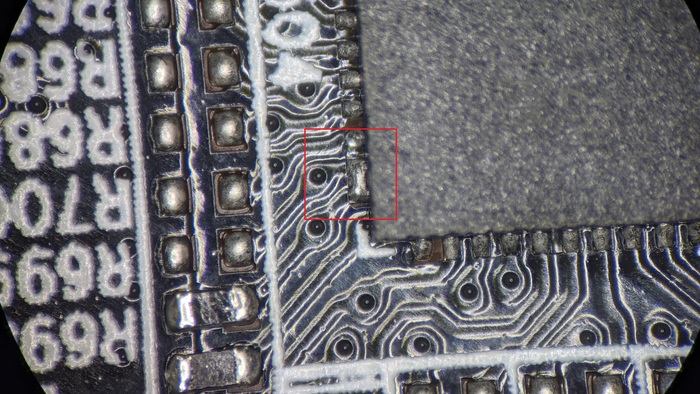

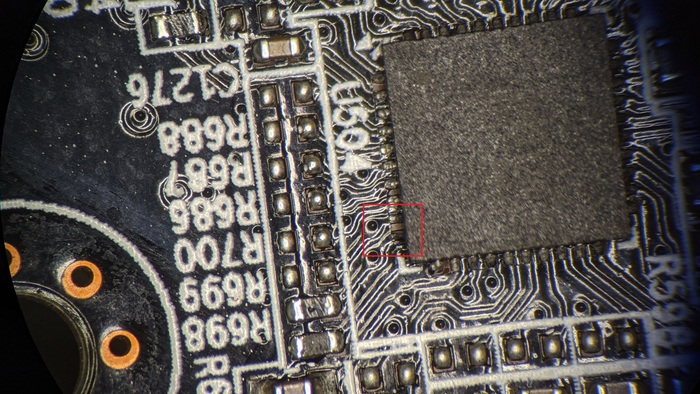

Изучая плату на аномалии нашёл такую картину на основном ШИМ контроллере - 2 вывода спаяны вместе

И это заводская пайка судя по виду

Если кратко, то сопля на выводах 2 и 3 фазы

Нетрудно догадаться какие на плате и сгорели

Бегло глянул описание контроллера и не увидел каких-то извращений аля "повесьте соплю на пару ножек, чтобы что-то работало иначе"

Исхода из опыта тоже не припомню таких моментов абсолютно, поэтому сделал вывод, что это заводской косяк уже

Как только плата прошла контроль качества после пайки роботами, которые сверяют каждый участок с эталонной моделью - непонятно

Так что соплю придётся убрать

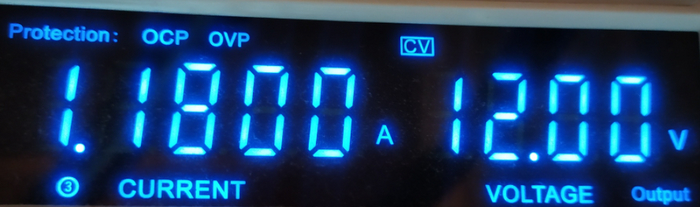

Теперь проверить на запуск можно - запустилась

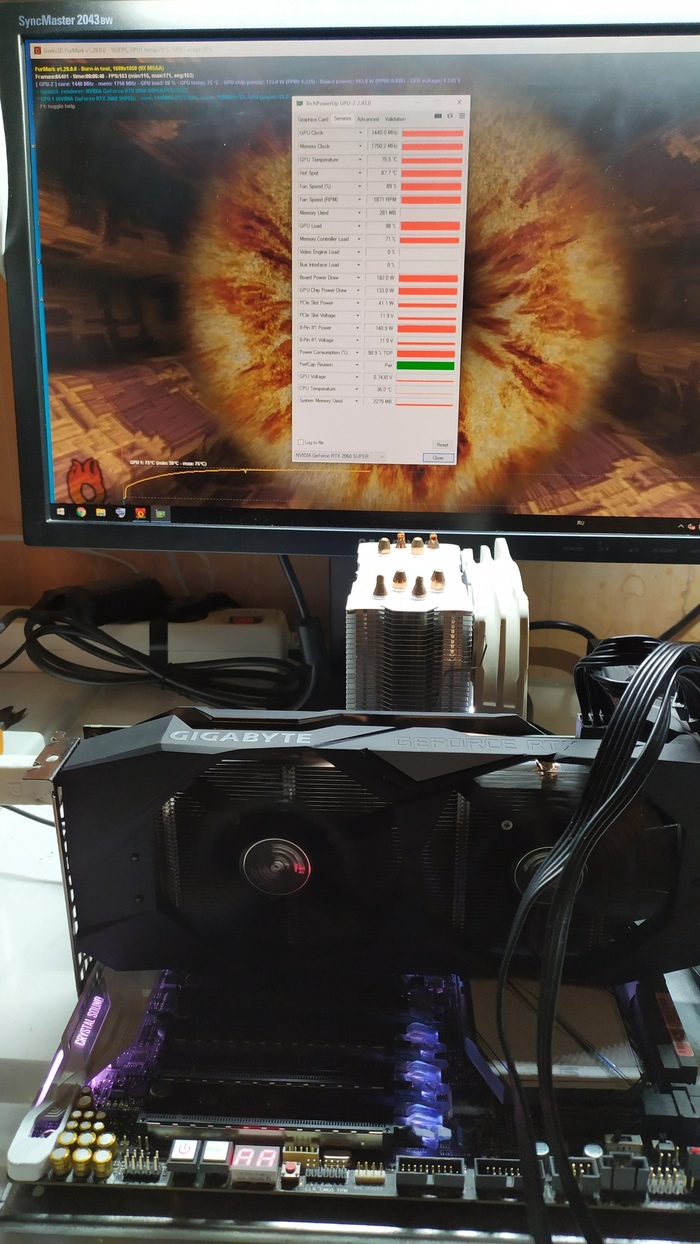

Дальше тесты, основной на нагрузку бубликом конечно

Фазы за кадром посмотрел уже - ничего плохого не увидел

На этом ремонт всё

Я ВКонтакте

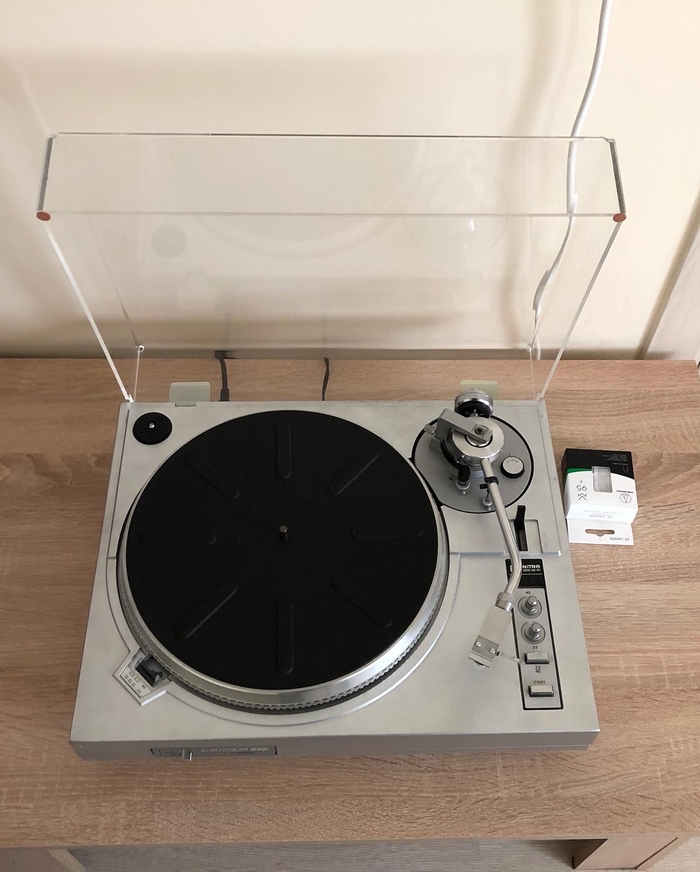

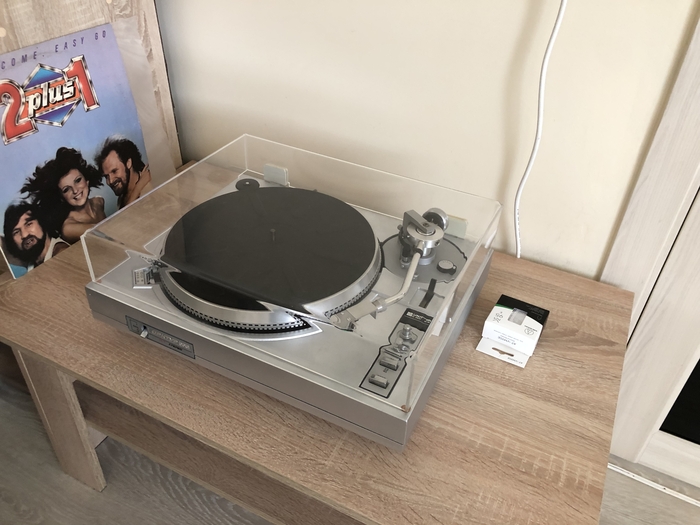

Проигрыватель виниловый пластинок Арктур 006:

Немного вводной о самом проигрывателе: Советский Союз сотрудничал с польской фирмой «Unitra” с середины 70х, в особенности продукция Бердского завода «Вега» по части столов к вертушкам была оснащена именно польскими электропроигрывающими устройствами серии G600-G602, и тут к середине 80-х стала задача наладить производство прямоприводного ЭПУ (диск приводится во вращение непосредственно электродвигателем без передаточных механизмов и ремней!), ибо в стране Восходящего Солнца они были в широком ассортименте, нельзя было отставать советский меломан ждет! К радости завода «Вега», такой стол был освоен к производству в братской социалистической Польше и был скопирован с японского стола фирмы Fisher и назван G2021. К концу 85го года проигрыватель был в продаже и даже получил заветный нулевой класс сложности (высший!). Аппарат вышел внешне симпатичный и функциональный (автостоп с возвратом тонарма, встроенный отключаемый предусилитель-корректор, польская магнитная головка MF100, качественный тонарм с массой регулировок, тяжелый диск, страбоскоп), но тут же полезли и минусы: неудачная схема слежения за скоростью вращения (схема отслеживала уплыв скорости в реальном времени, стараясь следить за вращением диска разгоняя его в свободный выбег и если ловила момент падения скорости , снова разгоняла диск, в итоге порой биение стробоскопа были видны невооружённым глазом), ненадежная польская электроника (плохой теплоотвод с операционных усилителей, приводил к их перегреву и пробою, также шалили частенько подстрочные резисторы, но это уже с годами их засорения пылью), хлипкий пластиковый корпус, которым его наградили советские инженеры, резонировал и при прикосновении к столу передавался на кончик иглы (характерный удар в колонках), также слабым местом конструкции были петли крышки (обламывались).

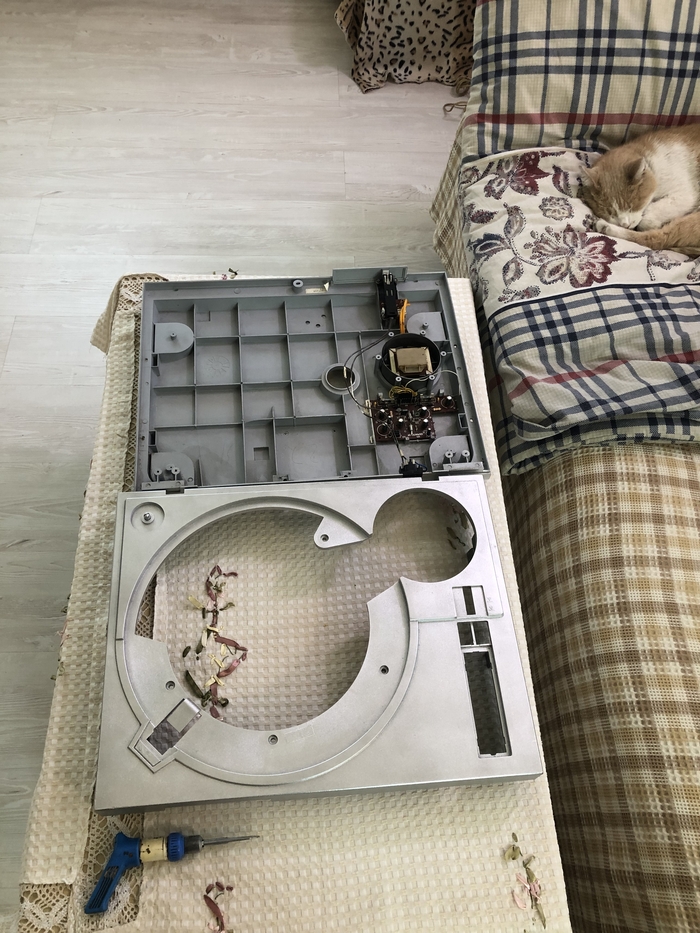

Обратились ко мне с желанием привести в порядок советский проигрыватель пластинок «Арктур 006», ключевой тезис был «чтоб красиво получилось, ну и Пластинки играло старые из коллекции без проблем!». Был перекрашен корпус:

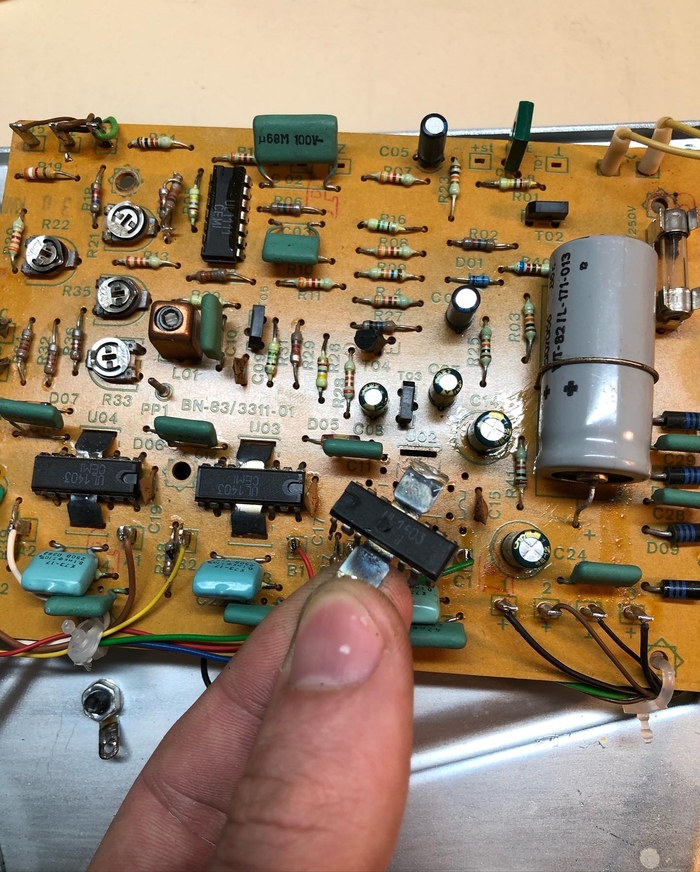

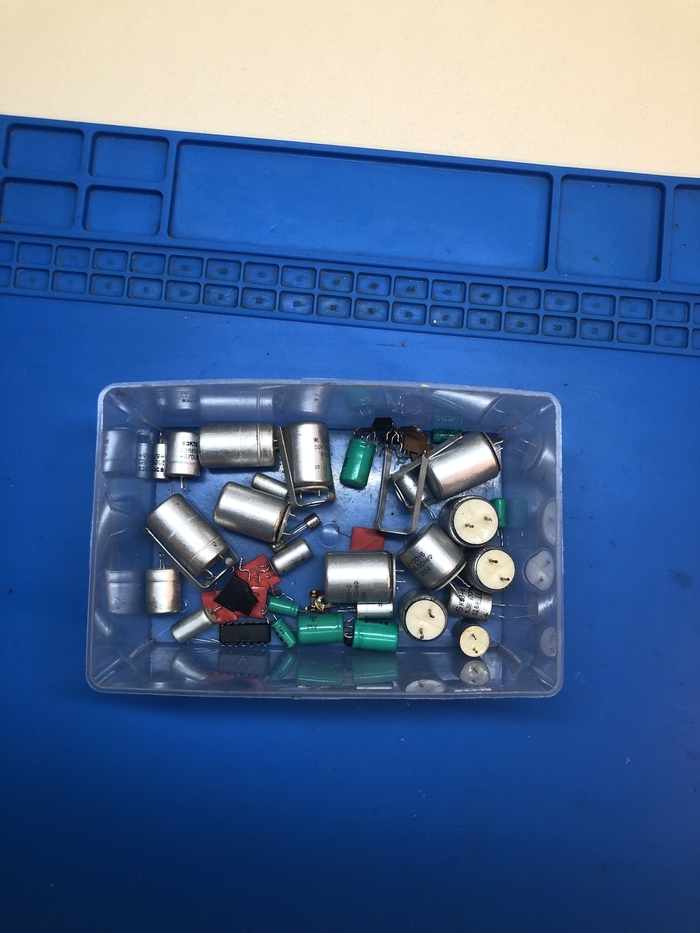

Заменены неисправные микросхемы в ЭПУ UL1403 (достать не от куда, только искать донора…), сгоревшая микросхема К157УД2 в фонокорректоре, заменены подстрочные резисторы и выставлена скорость, заменена смазка оси диска, электролитические конденсаторы

Крышка проигрывателя и петли были заказаны владельцем отдельно. Головка новая куплена в пульт.ру. В течении 2недель апп был готов. Получился как новый! :) В целом это очень неплохой вертак для человека, который хочет приобщится к виниловой тематике;)
Спасибо за внимание! Добра и мира! 73!

Добрый.
Об ударопрочности современных телефонов я уже рассказывал в предыдущем посте.
На очереди его старший брат iPhone 13 pro max

Который так же успешно упал с небольшой высоты и у него отказала широкоугольная камера и телевик с киноэфектом

А в настройках пишет, что камера сомнительного производства)

Первое и самое быстрое в проверке - подключение другой рабочей оригинальной камеры с донора

Которая сразу же заработала и теперь самое время выяснить, что же происходит внутри самих камер при ударе.
Для начала замеры падений напряжений двух камер

Но с этой стороны всё чисто, а значит пора времени уничтожить окончательно нерабочую камеру)
Разбираю широкоуголку и что это тут у нас?

Немножко разбито оптическое стекло матрицы.
Это обычное стекло, которое защищает матрицу при сборке линз на заводе, а также со встроенным световым фильтром, но любой удар тут фатален.
Поближе под микроскопом

Далее просто решил расковырять стекло и изучить повреждения самой матрицы

По факту матрица целая и тут особо нечего гадать, она всё равно не работает.
Хотя отдельно заменить оптическое стекло можно, вон на алике продают на все деньги)
Внутри камеры есть 2 стабилизатора на обмотки (один при разборке отвалился) и микросхема управления стабилизацией я так полагаю. Возможно привязка камеры именно в ней, но пробовать экспериментировать с достаточно дорогой запчастью я пока что не хочу. Да и обратная сборка тут скорее всего не выйдет из за того же жёсткого компаунда в виде эпоксида, который не даёт нормально без повреждений даже разобрать саму камеру, а греть до температур его хрупкости - это сплавить весь пластиковый корпус вместе с линзами.
Линзы тоже есть, но вот собрать всё это в кучу, да ещё и как на заводе при соблюдении точных калибровок камеры есть сомнения. Надо пробовать.
Короч сейчас не варик, ибо уже чуть больше полугода тотальный завал и на эксперименты особо нет времени.

Пришлось отказаться от пайки чипов на ноутах, а теперь и от техники, которой более 8 лет.
Этот хлам начинает рассыпаться даже при разборке и надоело исправлять это за свой счёт.
Например серию 5/5s/5c/se я беру в ремонт при условии, что если при открытии надломится шлейф тачскрина, то я тут не виноват. Причина - болячка этой серии: слабое крепление дисплея в районе основной камеры.
Владельцы могут это проверить, если чуть придавят дисплей в районе камеры. Играет? Это не надолго)
Скоро тач глючить начнёт)

Если приблизить изо под микроскопом в 9 раз и добавить зум от телефона х6, то можно рассмотреть напыление светоулавливающее и соответственно дорожки на стекле матрицы

С историей поломки ознакомился, самое время собрать телефон чисто, красиво и аккуратно

Камера раб, только с ошибкой, увы.

Ремонт нужно было сделать срочно и на гарантию там было плевать, хотя она действовала до 17 числа 10 месяца 22 года. Уже нет)

Ремонт по факту на час при стоимости 15к рублей. Дольше запчасти ехали)

Такие вот хрустальные металические апараты с хвалёным покрытием дисплеев ceramic shield)

Есть короткое видео данного ремонта. Не знаю как будет по качеству, но последнее добавленное было жутко смотреть)
Но я не блохер ютуба, поэтому не подстраиваю сьёмку под полноэкранный режим.

Задать вопросы по полностью уничтоженным телефонам можно в телегу, либо полудохлую запрещённую экстремистскую организацию "мета" инсту или на почту, контакты которой можно найти по моему нику в яндексе.
Ну либо тут, по призыву @R.Fon

Увидимся)

Всём привет. Сегодня у нас снова ремонт трехэтажки с проблемой что он не включается.

Как видим хозяин аппарата уже сам починил панельные вставки.
Так же есть проблема с розеткой. Не знаю как люди с такой розеткой работают

Если мы посмотрим на основную плату то увидим что в районе блока питания что то взорвалось. Далее идёт скучный процесс поиска неисправных элементов.

В итоге найдены следующие сгоревшие элементы:
1) Полевой транзистор 2SC3878
2) Шим UC2845
3) Стабилитрон 18 вольт

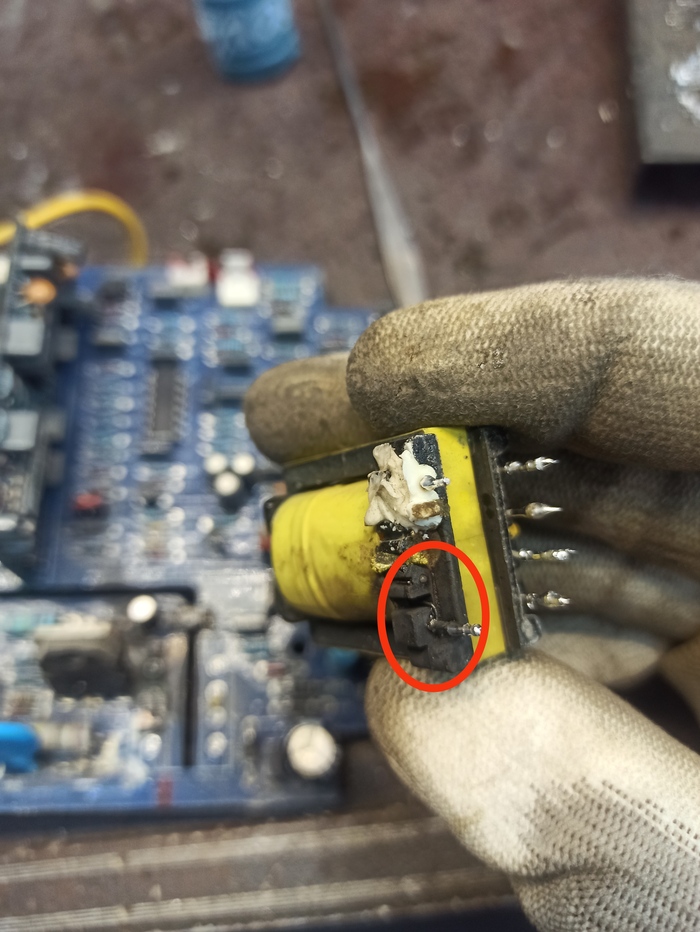

4) Трансформатор блока питания(у него сгорела внутри одна из входных обмоток)
Трансформатор я вытащил из такой же трехэтажки одного из китайских клонов с одинаковой схемотехникой.

В итоге аппарат запустился и был проверен на сварке

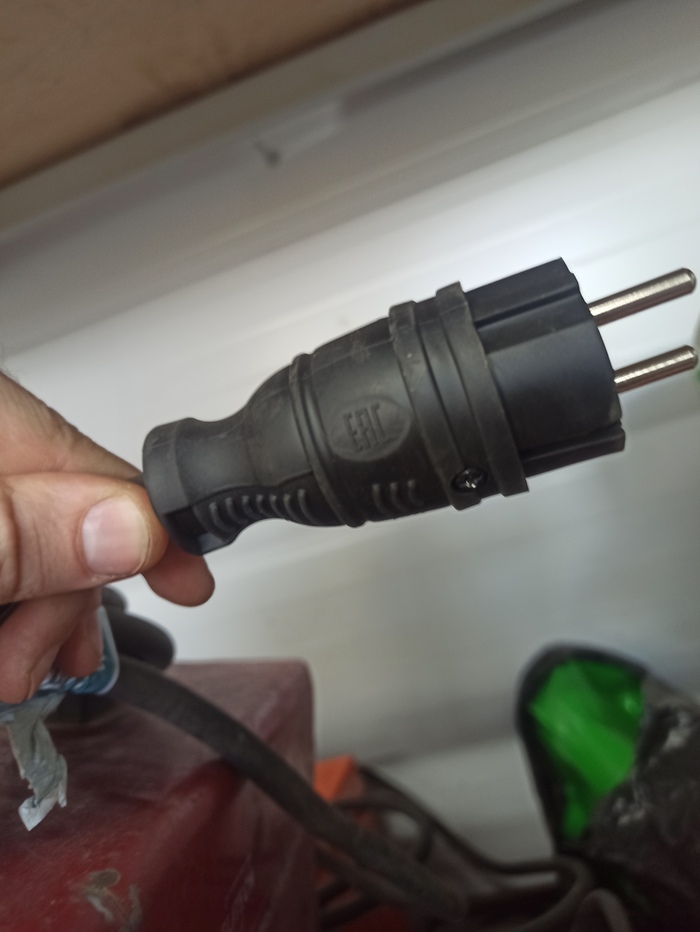

Так же были заменены панельные вставки и сетевая вилка.

На этом ремонт закончен.
Так же хочу поделиться с вами новостью.
Я доделал приложение со схемами и выложил на Google Play. Каталог со схемами будет постоянно пополняться как на сайте так и в приложении.
Вот ссылка на приложение
https://play.google.com/store/apps/details?id=com.chartapp
Ссылка на сайт
pcbchart.ru

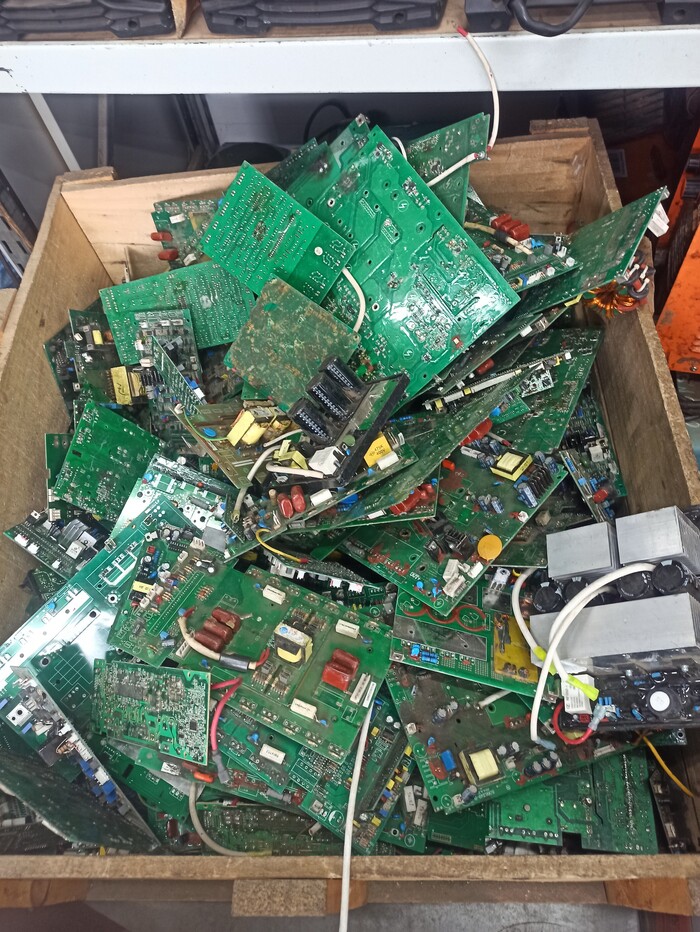

Так же хочу помочь людям которые ремонтируют сварочное оборудование, у меня есть небольшой запас донорских плат с аппаратов. Если кому то что то надо пишите в телегу чем смогу помогу
@bfg10kt

Всех приветствую)

Был на ремонте ноутбук Acer, модель уже не помню.
Включался, горела индикация, но изображения не показывал, подозревали что залили.
Включать не будем, сразу разбираем.

После разборки и осмотра платы, предположение о залитии подтвердилось:

Некая жидкость попала под контроллеры TYPE C, намочило их обвязку и какие-то конденсаторы.

Залитие чуть ближе:

При помощи паяльной станции снимаю эти контроллеры и смотрим что там под ними:

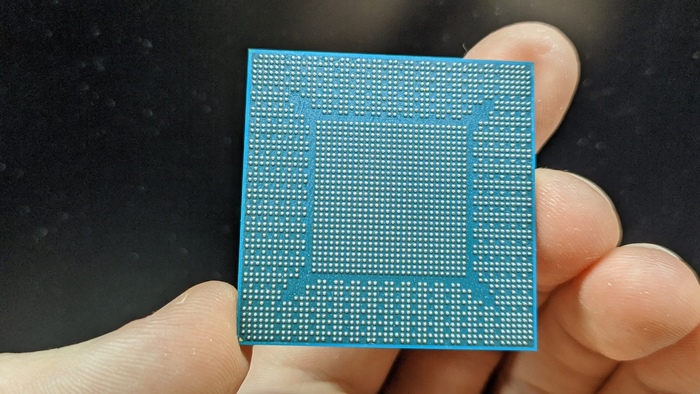

Рабочие они или нет, можно узнать только после реболла и обратного монтажа на плату. Но на всякий случай после зачистки оплёткой, нужно их прозвонить по питаниям, что б не было явного КЗ.

Припаиваю их на место:

За кадром уже я конечно заменил «токовый» резистор возле дросселя и перепаял транзистор с конденсаторами. С ними проблем нет.

Ну и после проделанной работы ноут стал работать как ни в чем не бывало, включая порт type c:
