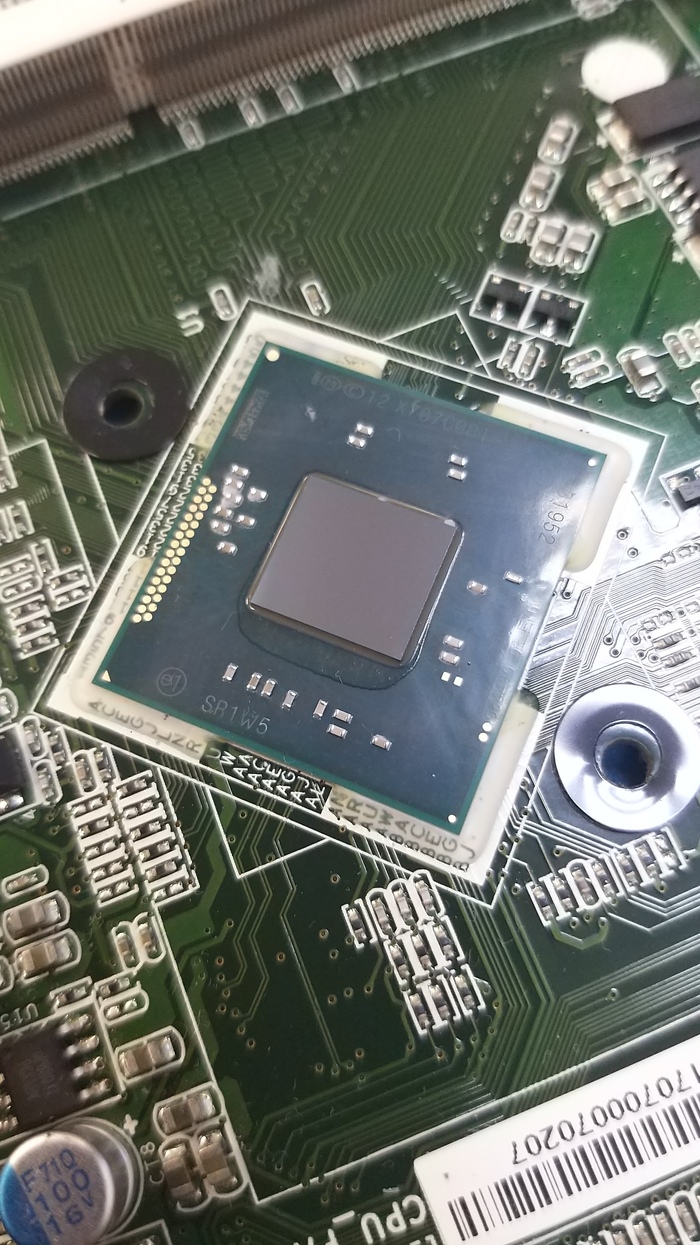

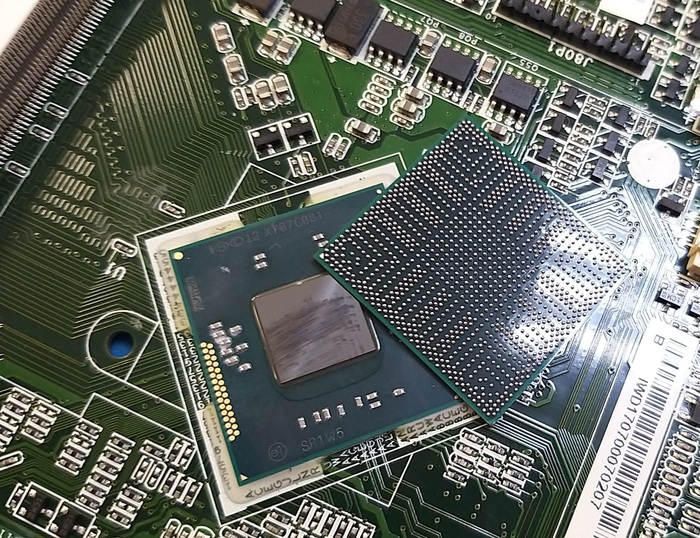

Ноут MSI (модель не помню). Впервые в своей практике встречаюсь именно с таким поведением изображения. Решил поделиться. Глюк и на матрице ноута и на внешнем мониторе. Проц менять не стали - тут i7 8 поколения. Не целесообразно, как понимаете. Просто отключили интегрированную графику в диспетчере устройств. На nVidia 1060 пусть живет.
Видео без звука.
Сегодня речь пойдет про переклейку стекла на телефоне от корпорации добра. Google Pixel 4a)
Классная бюджетка, пока не уронишь.
Замена дисплея стоит как новый телефон. Поэтому сегодня буду менять стекло, сохраню родную матрицу и деньги для ценителя американских трубок)
На самом деле я люблю пиксели, маленькие, шустрые, красивые. Даже первые модели до сих пор дают прикурить по скорости работы с новыми бюджетками. Все фишки андройда, что пилит гугл делаются для этих трубок.
Если бы я не был яблочным рабом, то в моей руке уже был бы новый пиксель.
Но это все предисловие, а мы тут собрались на работу посмотреть. А работа будет интересная)

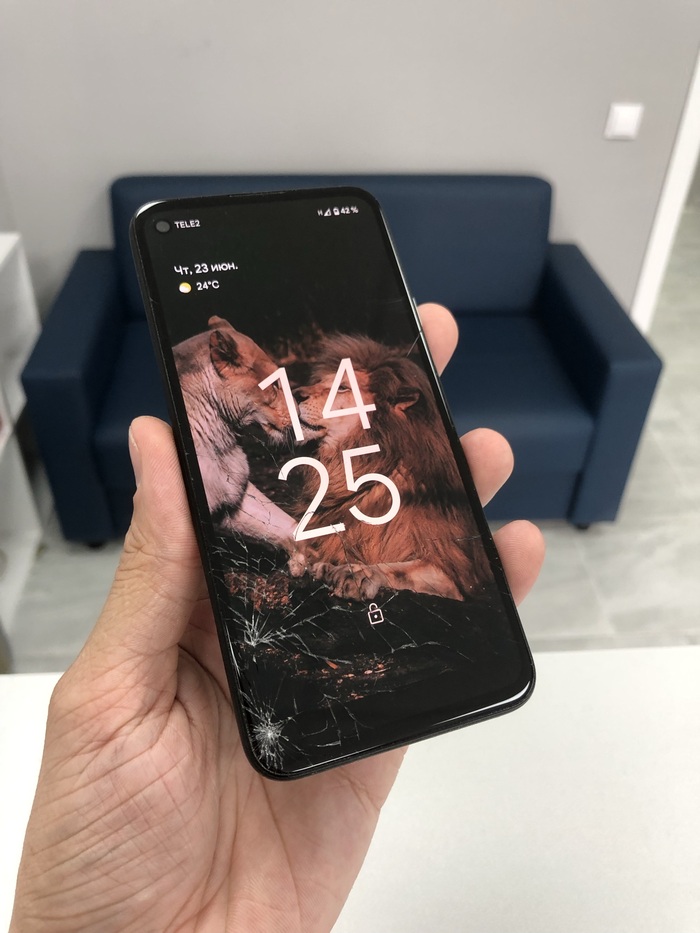

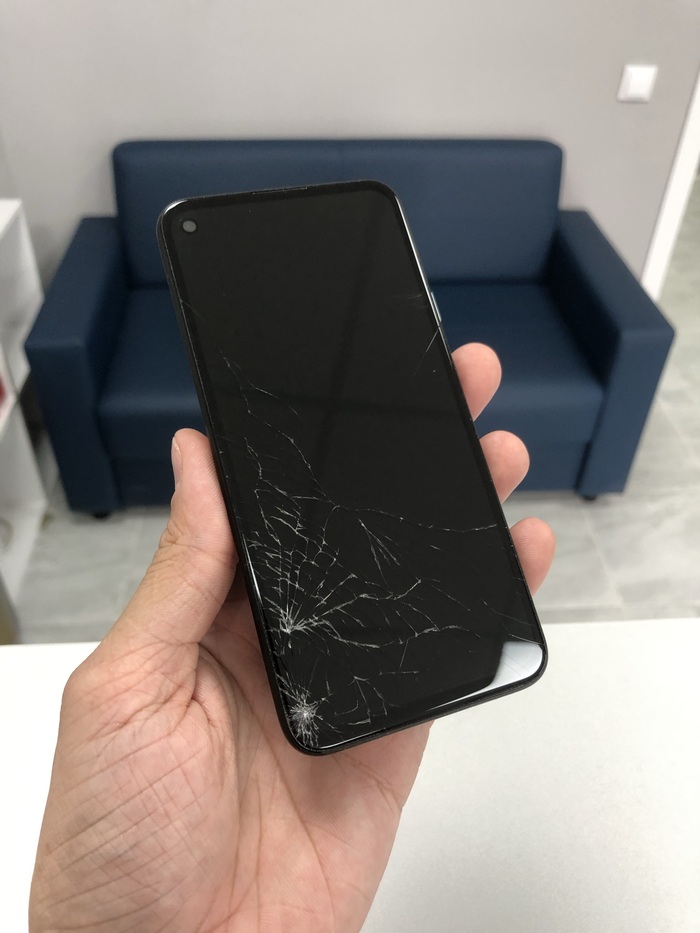

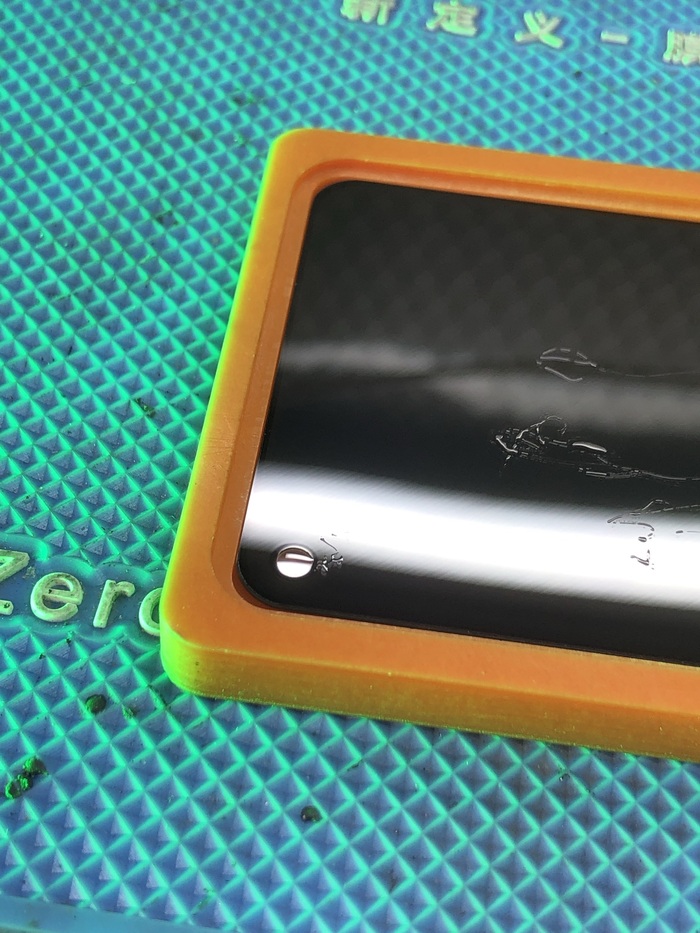

Для начала оценим пациента.
Стекло конечно в мясо, но изображение показывает без проблем, а нам только это и нужно.

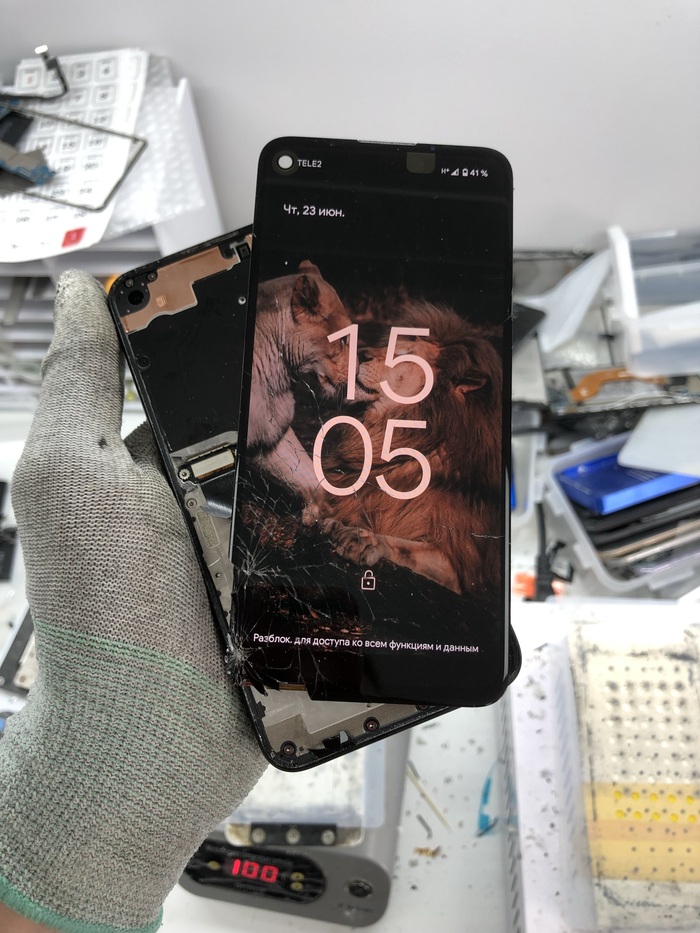

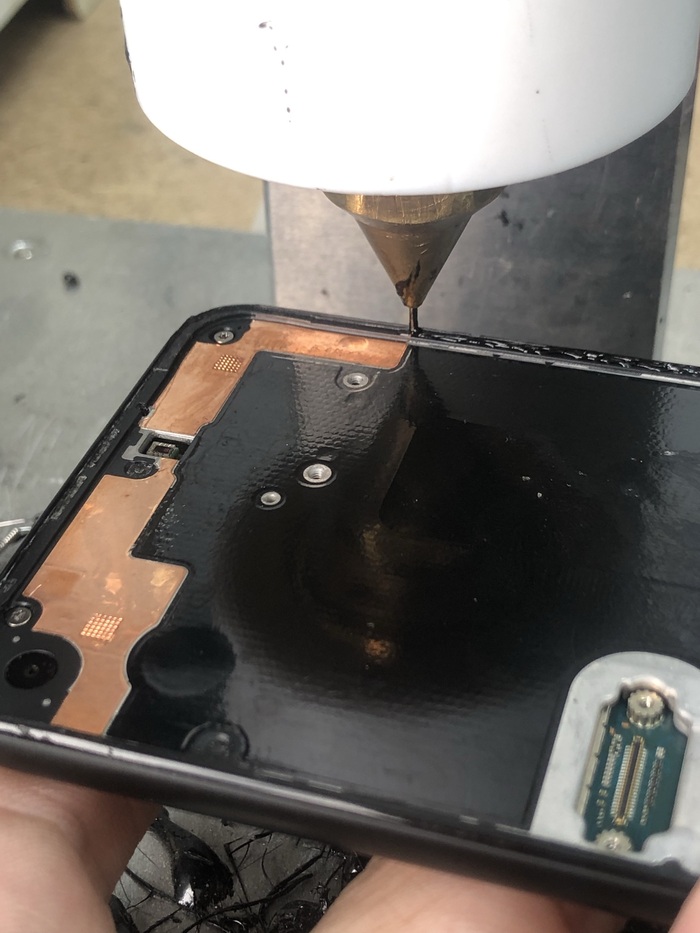

Пора вынимать дисплей из рамы. Разбит дисплей в районе шлейфа, поэтому неловкое движение и дисп труп, а нам этого не надо.
Аккуратно вынимаем дисплей из рамы, снизу видно голый шлейф матрицы. Затея конечно опасная, но я доставал дисплеи и похуже.

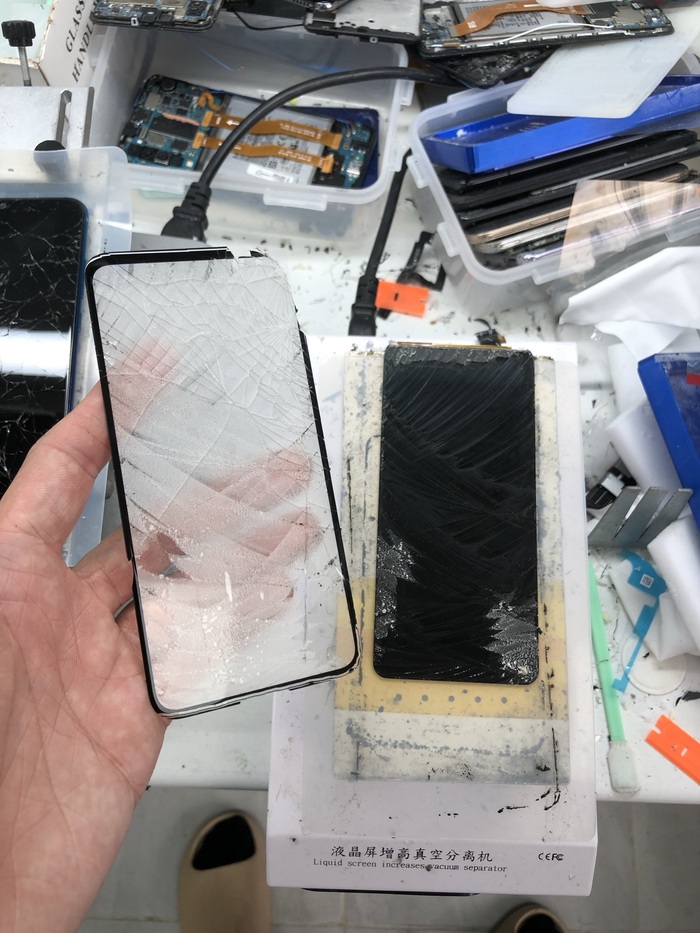

Пора снимать стекло. Для этого кидаем дисплей на сепаратор и срезаем все, что нужно.
Модные тапки за косарь)
После чистки нам нужно отцентровать в идеал матрицу относительно стекла, потому что если сбить центровку, то можно услышать хруст матрицы ценой в 15к при вклейке готового модуля в рамку. А это точно не самый приятный в этой жизни звук.
Центруем матрицу в специальной форме.

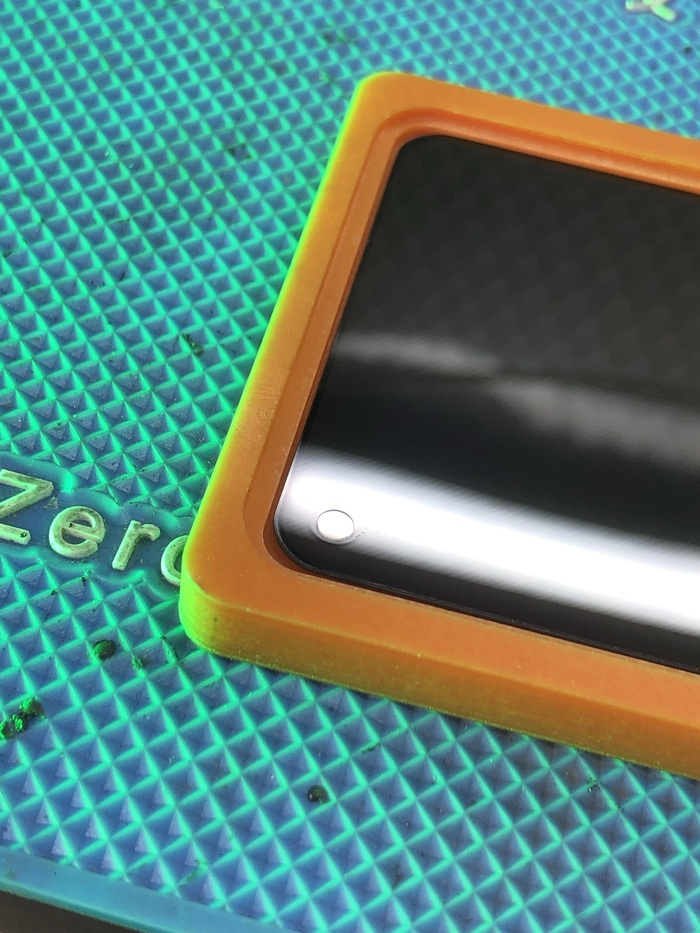

У данной модели есть очень хитрый нюанс, а именно дырка в матрице под фронталку. Только дырка эта не сквозная, и камера снимает прямо через матрицу.
И наклеить просто стекло с оса пленкой, как на обычных дисплеях, у нас не получится, тк на месте фронталки будет огромный воздушный пузырь, и сквозь него не будет ничего видно. Поэтому глазок надо залить специальной жижей, что бы этот перепад скрыть и не мылить фронталку.
Замазываем все царапки на поляризаторе и капаем в глазок специальное масло для идеального результата.
Главное четко отмерить.
Залью больше - все вытечет за пределы матрицы.
Залью меньше - получу пузыри.

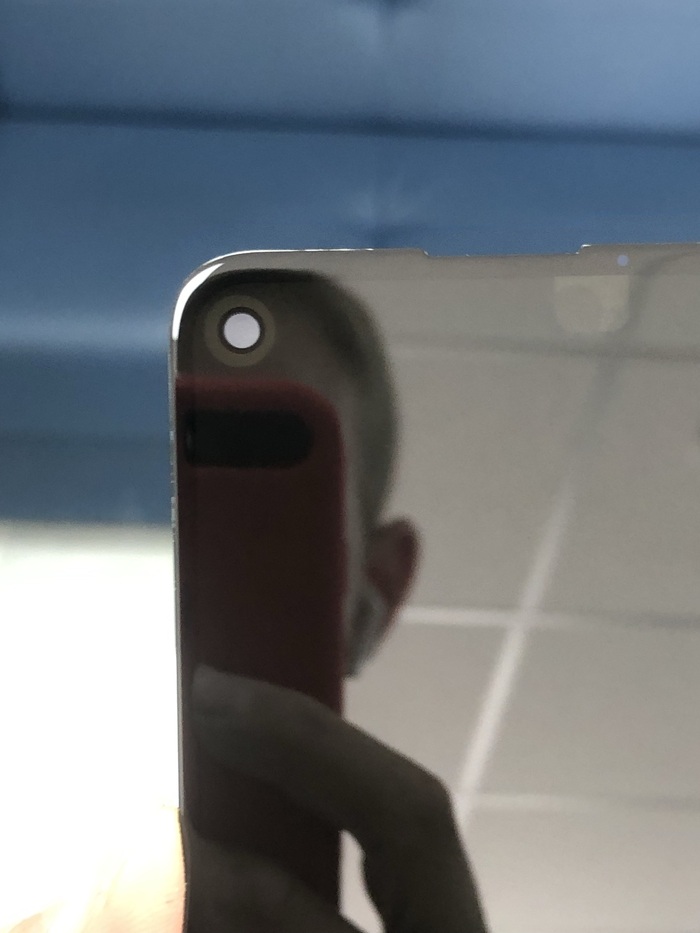

Склеиваем с новым стеклом и проверяем глазок.
Огонь, ни одного пузыря.

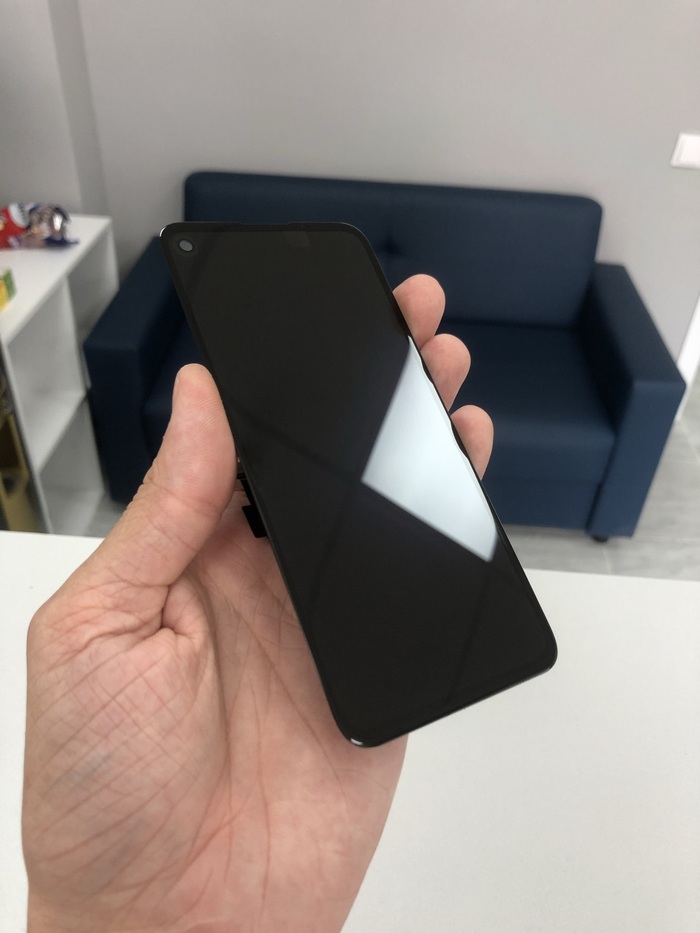

Идеальный результат, можно вклеивать готовый дисплей в раму. А вклеивать буду на дорогой термоклей на станке, как с завода.
А почему именно термоклей? Если коротко, то вот почему)

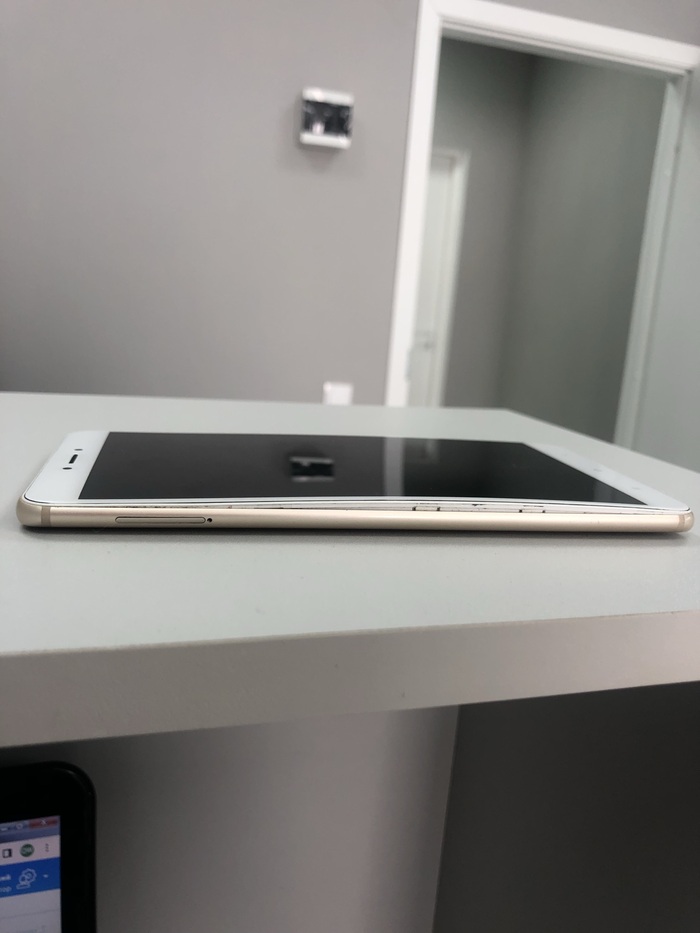

Да, это xoaimi mi max 2, который я давно переклеивал и на котором вздулась батарея, но дисплей даже намека не дал на то, что бы из рамы выпрыгнуть. А лежал аппарат в таком состоянии уже несколько месяцев. При этом нет проблем что бы этот модуль достать и переклеить ещё раз.
По моему потратить 30к за такой клей не жалко. Про возвраты с вываливающимися дисплеями можно забыть навсегда.

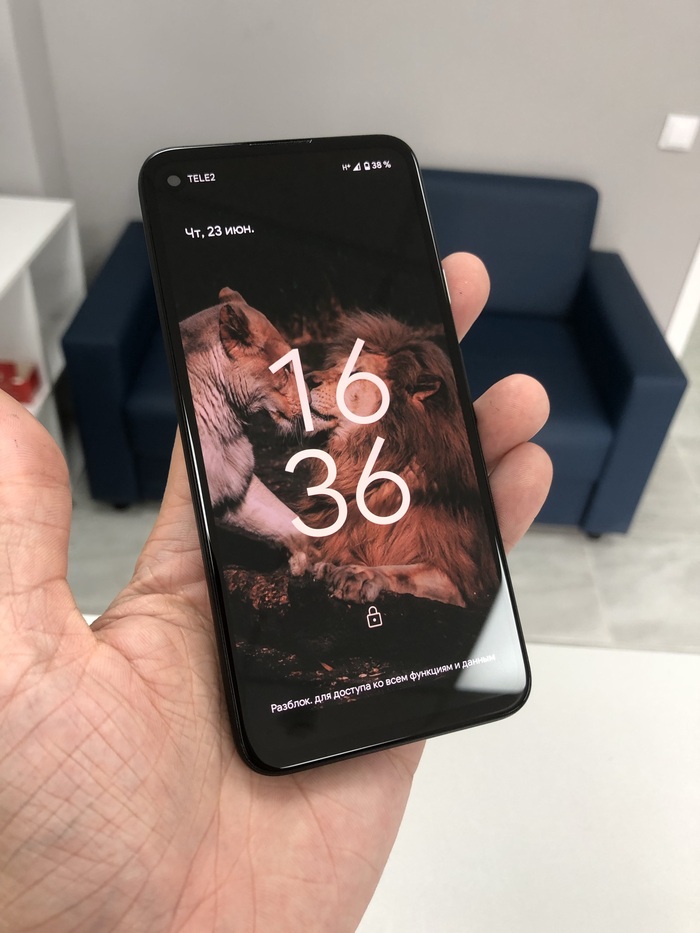

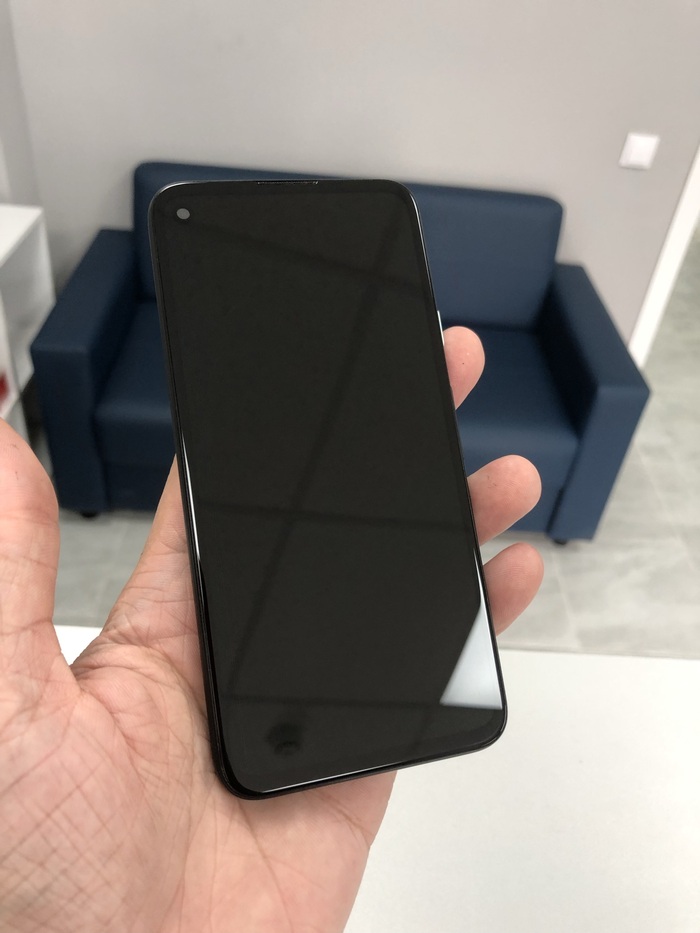

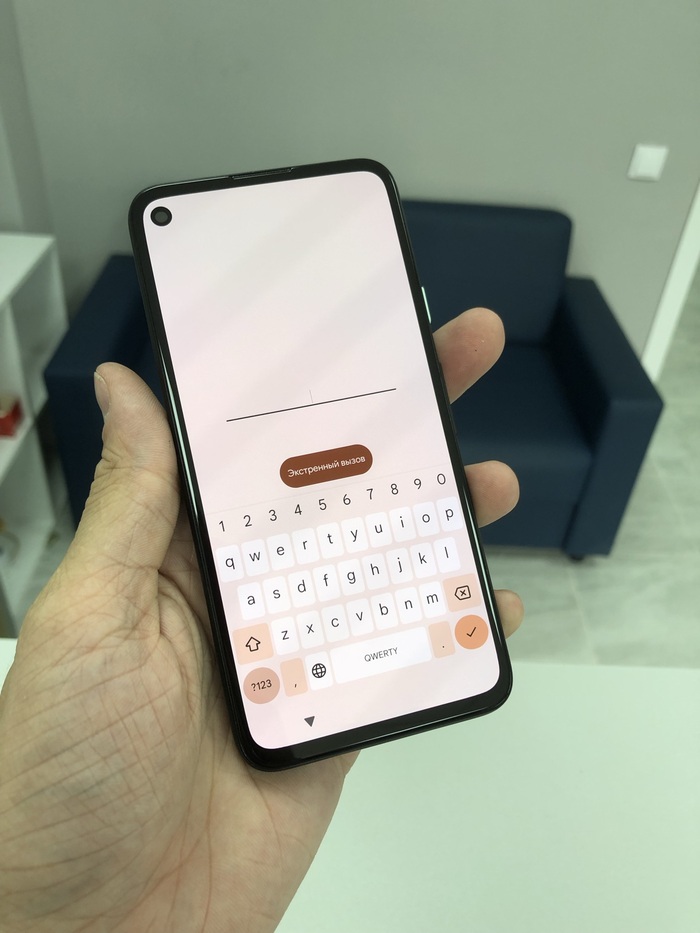

Ладно, хватить нудеть. Оцениваем конечный результат.
Стекло оригинал с олеофобным покрытием.
Все вместе вышло в 5000р
Всем удачных ремонтов и кидайте свои пиксели только на диван. С асфальтом эти парни явно не дружат)
г. Санкт-Петербург
Я ВКонтакте: vk.com/mountancore
Я в телеграме: @mountancore
Приглашаю всех желающих в комменты для совместного веселья)
А тем, кто напишет, что пост реклама пришлю фото Райана Гослинга. Всем добра)
Привет, Пикабу!
(видео ремонта, по традиции, в конце поста)
Давно у меня ничего нового не было, но тут я все еще. В постоянном завале просто я. Много материала для постов и видео есть у меня, но времени нет переварить и оформить это все.
Вот один из случаев прошлогодних - относительно свежий, но простой ноутбук приехал к нам, однако с проблемой не простой:
Lenovo S340 это.
Проблема заявленная: "обгоревшая материнская плата".
Клиент, при этом, сообщил, что сдавал его уже в сервис другой, где сделать ничего не смогли.
Ноутбук свой клиент попросил разобрать на приемке, где и что горело чтобы показать.
Винты все у нас уже выкручены, поэтому.
Крышку снимаем.
Видим подгоревший пластик на крышке, радиатора решетке и угля немного на плате материнской.
Чёт усталь ;)
То, что отключать аккумулятор, при такой неисправности (и явном КЗ на плате), не стали в прошлом сервисе, я никому не скажу. Пусть горит, то что не догорело и аккумулятор пусть сдохнет, если еще не сдох. Так получается...
Будем полностью разбирать и будем посмотреть.
А прогар у нас тут не простой. Прогар сквозной.
То есть, слои платы прогорели насквозь, а их тут штук 5, в каждом из которых проложены дорожки, тонкие и не очень.
Фото прогара с двух сторон платы под микроскопом (можете ориентироваться на вон тот кружочек по краям фото):
Это одна из линий питания процессора.
Что же, будим пытаться восстановить плату. Работы вагон, но никогда не знаешь, что из этого получится. Ну и будем надеяться, что процессору не прилетело и он жив остался.Приступаем к ремонту.
Первым делом снимаем всю мелочевку, дроссель и ШИМку, чтобы не мешали работать с текстолитом.Кондерчики и ШИМ приварились к медным площадкам платы.
Помогаем снимать паяльником, а точнее - выдерать.
Все снято:
Теперь пройдемся скальпелем. Зачистим то, что можно зачистить в верхнем слое.
Добрались до второго слоя.
Делаем замеры тестером, чтобы понять какая дорожка куда идет. Это важно, т.к. потом мы эти дорожки уберем. Нужно понимать, что куда восстанавливать. И какая дорожка в каком слое платы проходит.
Весь прогар нужно обязательно вычищать полностью. Должен остаться только красивый текстолит и медь, без намека на прогар (в смысле: на угольки).
По сути, у нас тут питание ШИМа +19В, GND (минус) и пара дорожек, от копыт ШИМ-контроллера. Если точнее, 1 и 5 копыта.
Не может не радовать, что центральная площадка на плате, под ШИМом, не пострадала. Это важно, т.к. она очень хорошо отводит тепло от контроллера. Если бы ей досталось, то пришлось бы ее удалить, а потом очень долго мудрить...
Черные (ровные круглые) точки на медных площадках - это переходные пистончики.
То есть, переходные контакты между слоями.
Они могут идти или сквозь плату или заканчиваться где-то внутри платы. Нам важно проследить, куда они идут.
В общем, в 1 и 2 слое все изведали. Погружаемся дальше при помощи гравера:
Черные точки стали блястящими кружочками (ну ладно, почти кружочками).
Радует то, что пока еще они идут вглубь платы. То есть, не придется потом искать их выходы по всей плате. А еще, нам тут повезло, что нет мелких, мимо проходящих, дорожек внутри платы. Их наличие создало бы некоторый геморрой. Пришлось бы выискивать какая дорожка куда идет.
А тем временем, мы уже подобрались к четвертому слою платы. Каждый слой обязательно замеряю. И у нас тут все еще +19В и GND. Ну и все те же пара дорожек от ШИМа.
Продолжаем ковырять...
Вот и проковыряли плату насквозь:
Прогар зачищен до состояния ВасиRND (Привет!).
Посмотрим на данный участок аналогичной рабочей платы:
По фото видно, что тут есть посадочные места для пары компонентов
Но они тут не распаяны.
В итоге, опять же, имеем +19В и GND.
Исключение одно. Во втором слое платы (если считать с обратной стороны), есть дорога, которая идет на 12 копыто ШИМки. На фото выше, показана стрелкой. Это у нас сигнал +3VALW. Дорожка тут идет довольно широкая. Поэтому не паримся об этой линии - у нее все хорошо.
Ну штош... Дырку прогризли... Все дороги измерили...
Пришло время все латать обратно.
Наклеим с "обратной" стороны платы кусочек каптончика:
И нальем немного зеленки с другой стороны платы:
Даем пару минут настояться, чтобы зеленка затекла во все щелки.
Затем отправляем под ультрафиолетовую лампу:
После запекания, отклеиваем каптон при помощи фена и снова отправляем плату запекаться под УФ, но уже с другой стороны.
А уже после этого, еще раз наносим зеленку с "обратной" стороны платы и еще раз запекаем.
В процессе ремонта таких итераций будет с десяток - на буду каждый раз расписывать.
В итоге получаем вот:
К "обратной" стороне платы больше не будем возвращаться. Все работы будут производиться с другой стороны.
Снимаю замеры. 15-16 нога идут на дроссель. Центральная площадка, а также 6 и 17 ноги - это минус (см. схему).
2,3 и 4 ноги - сюда прилетает плюс 19В. Их мы потом поверху пустим от этой дорожки. Минус у нас есть. А также, минус - вот эта дорожка во втором слое. Поэтому, огрызок от него нам больше не нужен.
Отрезаем:
5 нога - это LX_1V. Совмещена с 15 и 16 ногами. Позже ее проложим сверху, перемычкой.
Последнее восстанавливаемое копытце ШИМки - первое - сигнал BST_1V. Через конденсатор идет на 15 и 16 ноги. Потом мы поставим PC603 и кинем сверху перемычку. PR606 у нас отсутствует (см. схему). Вместо него перемычка.
А сейчас залью еще несколько слоев маски. Сразу много лить нельзя - внутренние слои не застынут.
Вот что в итоге получилось:
Осталось восстановить дорожку 19В и кинуть ее на ШИМ. А также, заменить поврежденные компоненты и кинуть пару-тройку перемычек.
Сейчас запитаем плату и проверим основные напряжения. Сопротивления у них в норме, уже проверил.
Если все в порядке, то должна подняться дежурка 3В и 5В, LDO на мульт должно прийти, ну и флешка должна запитаться.
Подключаем питание. Ограничу ток 1 ампером.
5В есть
3В есть
19В на огрызке питания нашего ШИМа - есть.
Флешка - 1.8В - есть
Питание ОЗУ отсутствует - так и надо.
LDO - 3В - есть.
Все что нужно - есть
Очень надеюсь, что все в итоге заведется.
С прогаром, никогда заранее нельзя предсказать исход ремонта.
Сейчас восстановим большой полигон под питание ШИМа - 19В.
Я подготовил кусочек медной фольги. Будет выглядеть вот так:
Заливаем площадку маской и запекаем под УФ:
Далее, сажаем ШИМ:
Подпаиваем перемычки к контактам 1 и 5 ШИМа:
Заливаем их зеленкой. Устанавливаем дроссель, резюк и кондер:
Устанавливаем еще 2 кондёра и подпаиваем перемычку с первой ноги ШИМа к кондеру:
Добавляем еще немного зеленки.
Прокладываем перемычку с 5 ноги ШИМа на 15 и 16 ноги и заливаем хвост зеленкой.
Сушим...
Теперь проверим, пойдет ли у нас питание по восстановленной линии.
На всякий случай я снял перемычку, отрезав процессор от цепи (PJ601 выше).
Контрольно замеряем сопротивления.
Все в порядке.
Подключаем питание и замеряем.
0.9В по нашей линии получили - это очень хорошо.
Дежурки есть, LDO есть.
Поставим перемычку на мести и будем надеяться, что проц заведется.
Потребление поднимается до 0.22А и падает в 0.
При этом все питания процессора и ОЗУ, в этот момент поднимаются.
И вот случайно, без каких-либо замеров (в этом направлении), касаюсь рукой совсем другого конца платы и ощущаю что-то очень теплое.
Это был входной мосфет с заниженным сопротивлением. Его и его напарника заменил.
После следующего включения ток поднялся до 1.1А. Проц начал стабильно нагреваться.
Выключил. Установил систему охлаждения и снова запустил.
Заимел такую картинку:
Отлично!
Далее подсобираю ноут:
Винда загрузилась.
Клава работает.
Тач работает.
АКБ просажен, что логично, ушел в 0. Но судя по токам - заряд берет в районе 1А - т.е. должен разойтись (позже заработал норм).
В общем, дальше были тесты.
Никаких проблем больше не всплыло.
Ноутбук был отремонтирован и выдан клиенту.
А вот и видосик подвезли:
На этом закругляюсь.Спасибо всем за внимание! Удачных ремонтов!
-----------------------------------------
Промышляю пока только в Москве и Королеве.
Если есть вопросы не публичного характера, с удовольствием отвечу в ВК:
https://vk.com/dmitry_okorokov
или по e-mail: inertico@mail.ru
Ну и буду рад оценке поста в комментариях.
Всех приветствую)
Плавающая неисправность заключалась в следующем: карта не стабильно работала, могла отключаться рандомно как под нагрузкой, так и без нагрузки.
ВНИМАНИЕ: это всего лишь один из нескольких сотен вариантов подобной неисправности. Если ваша карта ведёт себя так же, это совсем не означает, что у вас точно такой же дефект.
Итак. Вот она красавица:
Снимаем радиатор, осматриваем:
Карту не чистили с момента покупки, даже термопаста заводская ещё). Исправим.
Самые внимательные наверно уже увидели в чем проблема.
Итак, смотрим:
Ухты Ухты) отвал дросселей питания гпу)
Легким движением пальца снимаю их:
Фото чуть ближе:
Ремонт довольно простой: нужно заново нормально припаять дроссели. Что бы это хорошо сделать, нужно снять пару конденсаторов, что б не мешали:
Ну и припаиваем все на место:
Далее чистка карты и тестирование:
Карта работает стабильно, аномалий в ее работе выявлено не было.
На этом всё.
Москва
Ну что ж, раз пошла такая пьянка за гнутые аппараты. То вот вам ещё один интересный случай.
Случай с черным пятном!)
Не таким, как на картинке, но волосы от его наличия явно седеют быстрее, чем ты планировал)
В природе много где встречаются черные пятна. Но вряд ли кто-то из нас захочет по собственному желанию увидеть такое, ещё и на своем экране)
А пятно это образовалось на note 9, который феерично проиграл гравитации и получил его в награду за бой с камнем.
Пока не страшно? А так?)
Уже страшнее, но это не значит, что его нельзя переклеить.
Важно, что такие черные пятна с матрицы уже не убрать. Это как пытаться закачать обратно дым из полыхнувшего телевизора, что бы он снова заработал)
Такие аппараты я беру предупреждая, что дисплей может умереть и придется оплачивать стоимость нового модуля без учета работ. Везет часто, но не всем.
Забегая вперед скажу, что этому аппарату повезло. Его владелец не влетел на стоимость нового модуля, про него и поговорим)
Но сначала немного пояснения, что это за пятна такие интересные.
А появляются черные пятна на любом экране из за того, что внутрь матрицы проникает воздух.
Oled(Amoled) матрицы есть двух видов
Твердые - светодиоды напыляются на стекло. Если согнуть такую матрицу, то она весело хрустнет как багет, и вы увидите на ней увлекательное ничего)
Мягкие - могут свернуться, как рулон обоев. Потому что сделаны на пленке.
Благодаря этой технологии на рынке теперь есть складывающиеся дисплеи, как на Fold серии от самсунга.
Так вот, если в твердую матрицу попадет воздух, то вы увидите картину, как в фильме ужасов.
Но наслаждаться такой картиной вы будете не долго, тк светодиоды от воздуха окислятся за пару дней и экран потухнет полностью.
А вот, что может натворить воздух на гибких матрицах, если попадет внутрь.
Тоже приятного мало, а у нашего бойца все очень даже неплохо.
Но матрицы с пятном могут умереть после пресса или во время срезки стекла. Тут такая же интрига как в игре престолов. Знаешь что герой может умереть, но пока не знаешь как)
Ну ладно, это все отступление для введение в курс дела, а я сюда пришел работу показать.
Приступим!
Пилим края так же, как и на s8+ из предыдущего поста, и заводим струну с одного из краев.
Срезаем стекло и любуемся матрицей. Но любоваться долго нельзя, работа сама себя не закончит)
Аккуратно выклеиваем матрицу из рамы.
И проверяем как показывает изображение после всех наших хитрых манипуляций.
Посмотрим как поживает пятно.
А пятно на месте, и даже не стала больше, значит можно отправлять матрицу в пресс и склеивать стекло с матрицей.
Если вы думаете, что на вас давит ваш начальник, то посмотрите, как приходится дисплею)
Вынимаем готовый дисплей и проверяем результат.
Красавчик, без единой волны)
Можно собирать аппарат, клею новый 3м скотч на рамку, как с завода.
И проверяем аппарат в сборе.
Дисплей розовый потому датчик освещения подстроил температуру экрана под внешний источник света)
Можно включить темную тему и пятна не будет видно вообще. Пока вдруг владелец не захочет очень сильно посмотреть на белый квадрат во весь экран)
Приказываем дисплею долго жить и отдаем счастливому владельцу, который сэкономил половину стоимости телефона.
Все вместе вышло 6000р
Всем удачных ремонтов и пусть в вашей жизни будут только пятна от арбуза или черешни. Ну или которые можно отстирать)
г. Санкт-Петербург
Я ВКонтакте: vk.com/mountancore
Я в телеграме: @mountancore
Приглашаю всех желающих в комменты для совместного веселья)
А тем, кто напишет что пост реклама пришлю фото Гены Букина. Всем добра)
Был у меня S7 гнутый , кольнул я его почти сразу, выпал из шорт при посадке в машину и ходил так пару лет со сколом.Потом все-таки решил поменять дисплей, взял с алика что-то 7или8к(долбаеб одним словом).И что вы думаете? Я уронил его в чехле на следующий день ,сука на единственный торчащий камушек из асфальта,естественно экраном вниз, естественно опять минус экран.Вывод гнутые самсунги то ещё говно.
Во время моего тура де-БАНа прилетел такой коммент от @Histerrica.
Сегодня я буду менять стекло на s8+ с закругленными краями)
Модель не такая уж и легкая. S8+ и note 8 это модели, у которых дисплеи с отдельным слоем тачскрина. А этот слой обожает умирать от любого чиха или растворителя. Некоторые сервисы, которые клеят гнутые экраны отказываются их клеить, тк влететь на замену стекла с тачем проще простого. А тач стоит больше стекла раза в 3-4. Но я готов вписаться в эту авантюру, тк убил по началу кучу этих тачей и наловчился снимать стекло не убивая его.
А теперь про сам телефон.
Аппарат прислали из московской области. Разбили стекло, но изображение показывает без дефектов. Менять дисплей на него дороже, чем купить такой же бу телефон в идеале. Поэтому менять стекло не сама плохая идея)
Бежим распаковывать коробку со сдека.
Снимаем килограммы антивандальной пупырки.
И оцениваем пациента, проблем не вижу, можно резать)
А резать я буду сначала низ и верх алмазным диском, потому что рамки на 8 и 9 серии размером с маленькую деревню на окраине Франции, и завести струну с угла матрицы будет трудновато.
Снимаем все, что нужно снять и заводим струну с угла. Гнутые я всегда режу в раме, так удобнее и меньше рисков завалить модуль.
Доводим струну до конца и снимаем стекло для дальнейшего катапультирования его в мусорку)
Теперь надо выклеить матрицу из рамы. Сидит это все безобразие на двухстороннем скотче по всей площади прилегания к раме. Вообще выклейка гнутых самсов из рамы отдельный вид искусства, которому обучают в лесах Китая местные монахи, поэтому нам потребуется вкачать удачу и отрастить руки из плеч, тк на этом этапе как раз тачи на s8+ и note 8 и умирают.
Немного ручной магии и матрица у нас в руках, красота)
Бежим проверять что дисп не умер от таких манипуляций. А он не умер, тк все сделано правильно)
Обычно проблема переклея гнутых аппаратов в том, что после пресса на обычную оса пленку дисплеи потом выглядят как жеванные, особенно в районе шлейфа. А некоторые ещё и умудряются клеить стекла на уф клей loca за 50 рублей(Вот там вообще даже Айвазовский бы позавидовал, потому что волны как в море)
Происходит это из-за деформации медной подложки с обратной стороны матрицы. Если ее снять, то волн не будет вообще. Но матрица будет прозрачная и быстро выгорит)
Черный цвет на амоледах такой глубокий как раз из-за цвета подложки и поляризатора. Сама матрица черный цвет не воспроизводит, а просто выключает пиксели в черной зоне, поэтому эту подложку вы видите постоянно)
Причем, чем выше модель, тем больше волн будет при переклейке, на s20 вообще волны с завода в районе отпечатка.
Вот как не ровно выглядит изображение на снятой матрице и если у переклейщика будут руки не из плеч, то смотреть на свой телефон вы будете так же. Поверьте, удовольствия мало)
Вот кстати для сравнения матрица от s8+ в сравнении с матрицей от s8.
Теперь можно склеивать матрицу с новым стеклом в вакуумной шайтан машине.
Достаем готовый дисплей и оцениваем результат.
Ни одной волны)
Пушка. Дисплей как с завода)
Собираем все обратно, не забывая снять старый скотч с рамы и наклеить новый.
Огонь, красота и бравл старс)
Клеим гидрогелевую пленку, заворачиваем обратно в пупырку аппарат, кладем в коробку и несем сдек.
Все вместе вышло 5500р
Всем удачных ремонтов)
г. Санкт-Петербург
Я ВКонтакте: vk.com/mountancore
Я в телеграме: @mountancore
Приглашаю всех желающих в комменты для совместного веселья)
А тем, кто напишет что пост реклама лично сделаю шапочки из фольги для отображения инопланетного излучения. Всем добра)
Сегодня маленький отчетик про ремонт, весьма интересного аппарата, под названием Pos-терминал
Что же это такое и с чем его едят?
Pos-терминал - это маленький моноблок, но с расширенными техническими возможностями (встроенный считывать карточек, тачскрин, com-port и продвинутое по)
Подобные платы можно встретить в видеорегистраторах и другом промышленном оборудовании
Строение платы схоже с ноутбучными из-за внешнего блока питания на 12в
Сердцем такого аппарата являются энергосберегающие процессоры серии intel Atom или Celeron
Итак, Pos-терминал Sam4s Spt-S100 - весьма свежий аппарат 2020 гв, поступил в ремонт с заявленной неисправностью - есть включение, а картинки нет

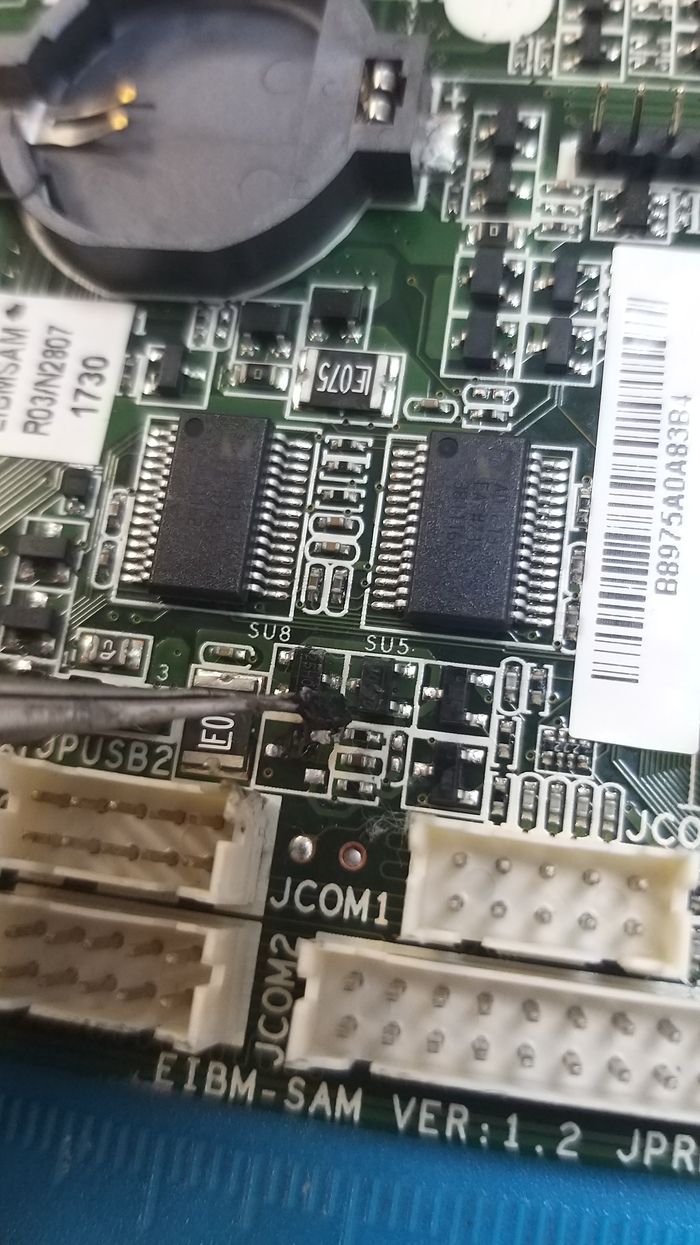

Внутри был обнаружен уголек от сгоревшего элемента

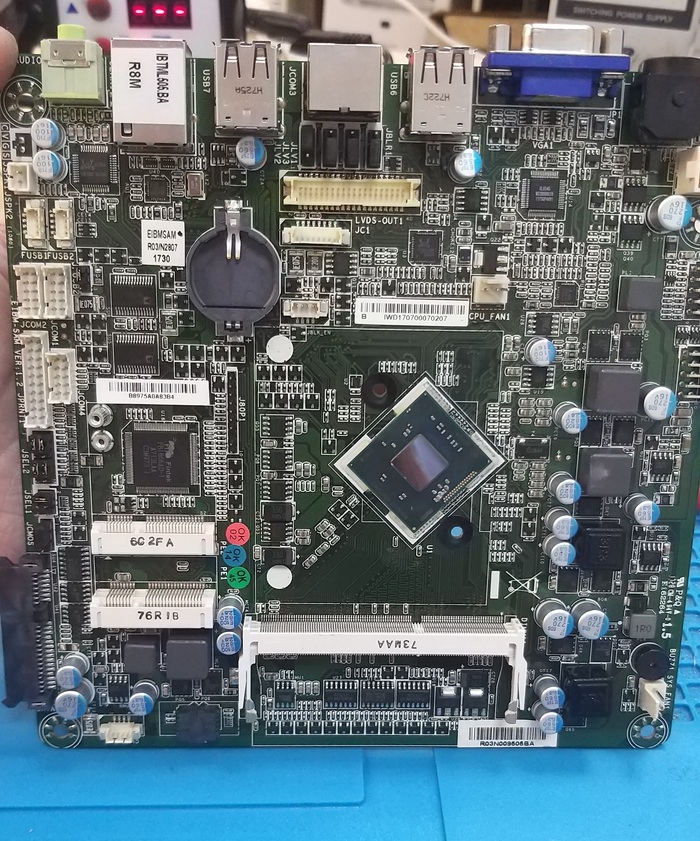

Схемы на такие аппараты нет в свободном доступе (маркировка платы видна на фото - eibm-sam ver: 1.2)
Да, и она не нужна, тут все просто и понятно

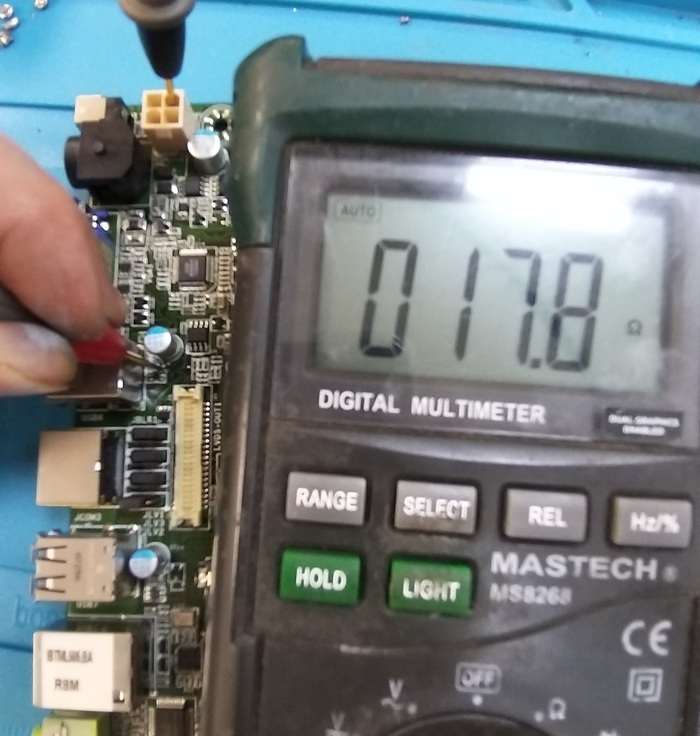

По data usb линии приговор на замену комбайна (процессор + чипсет)

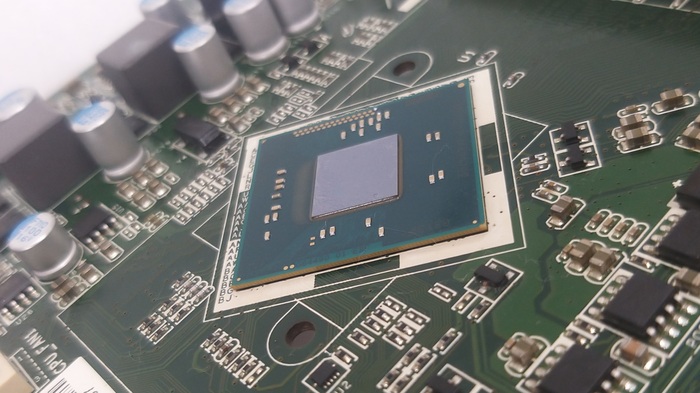

Тут у нас SR1W5 (Celeron N2807), поставим SR1W4 (Celeron N2830)
Эти процессоры требуют аккуратности при установке тк их толщина пару мм, а техпроцесс внутри кристалла всего 22нм

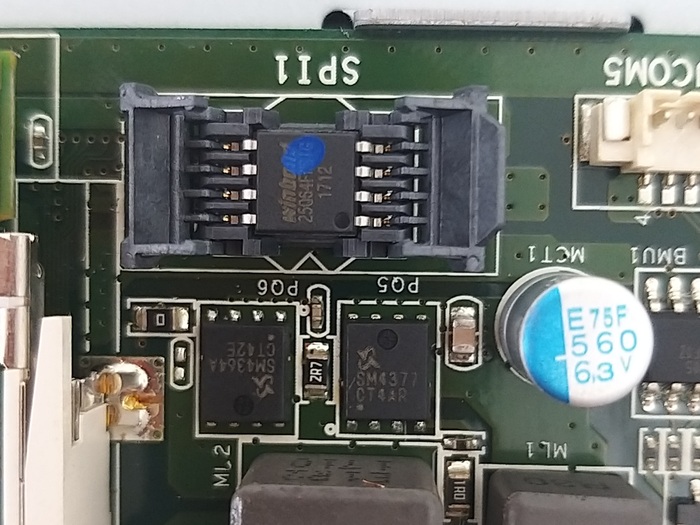

После замены почистим TXE регион и сохраним редкую прошивку

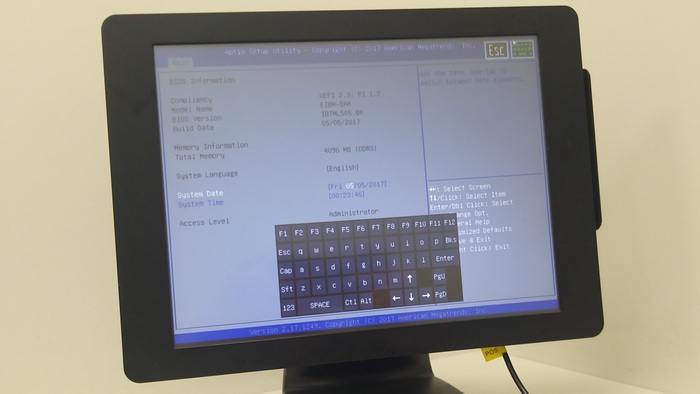

Собираем малыша и проводим тщательную проверку всех узлов
Красавчик в рабочем состоянии)
Всем бобра 🖖
г. Санкт-Петербург
Моя телега @Blaze156
