Добрый. Очень часто слышу от клиентов, что вот сервисы приговорили ихний телефон к окончательной смерти. Кто-то уже при первичном осмотре

говорит что не возьмётся.
Помотавшись по сервисам в Курске клиентка уже потеряла надежду восстановить из этой кучки стекла и алюминия свои данные, пока один из сервисов не порекомендовал меня как последнего, кто в любом случае попытается что то сделать.
Жаль конечно, что в этой сфере все начинают сводить свои ремонты на модульные, ведь заменить дисплей на потоке намного выгоднее возни со схемотехникой и сложной пайкой.
Не суть.
Телефон попал под броневик, похерив не только телефон, но и данные, а как обычно о резервных копиях думают после случившегося)
Первое с чего нужно начинать, это с замеров первичных линий питания. Если на них всё ОК, то подключаю к ПК для проверки.
Телефон находится в аварийном режиме. Это уже говорит о том, что процессор и вторичные линии живы, а значит нужно попробовать прошить без потери данных.

Но вот незадача. Телефон не смог зайти в рекавери. Ещё бы)

Кусочек платы немножко замят.
Мелочи, но тут нужно сразу делать перенос процессора на другую доску.
Распаиваю платы

Из фотокарточки видно, что часть рамы отбита, а значит верх уж точно восстанавливать не имеет смысла, да и плату немного погнуло.

Перенос я буду делать на подготовленную на ЧПУ станке плату, купленную законно у китайцев

На некоторые свои фотографии я теперь буду добавлять водяные знаки, так как есть сервисы, которых я спалил за украданием моих карточек, которые использовались в качестве рекламы их работы. Не хочу, что бы мои работы выдавали за работы других людей

Отпаиваю процессор, arb и чип памяти. Это важный комплект для восстановления данных.

Если хоть одна микросхема неисправна, то данных тут больше никогда не будет, поэтому проверяю то, что доступно для проверки без запайки - чип памяти

Чип определился, спасибо что живой)
Далее на доноре спиливаю чип памяти во избежании перегрева остальных компонентов.
Дополнительно выпиливаю защитный экран для доступа к запайке arb.

Основная причина незапуска телефона - обрыв линии тактовой частоты обмена информации между процессором и интерфейсным контроллером 24mhz

Именно по этой причине контроллер не запускал часть напряжений для запуска телефона, так как не мог получать команды от процессора. Нет, не так. Он получал информацию, но обработать не смог, так как без задания тактовой частоты передачи это просто набор непонятных для микросхемы сигналов.
По такому же принципу работают шины i2c.
Это нужно немедленно восстановить.
Шаг контактов на процессоре 0.2 мм, а ширина дорожки менее 0.08мм, так как моя серебрянная летающая линия немного больше и судя по этикетке 0.008мм. Но думаю, что это брехня и там 0.08мм.
Не суть. Далее фотокарточки с восьмикратным приближением.
Делаю маленький шарик припоя на оторванном пятачке

И делаю дорожку

Вот масштаб с приближением х8 и х3 на телефоне.

Из паяльной пасты формирую шарик припоя и с помощью фена отдельно его припаиваю.

Такое же повторяю с порванной дорожкой на передачу изображения

Всё делается без паяльника и только с помощью фена для удобного и точного позиционирования.
Далее запайка всего комплекта

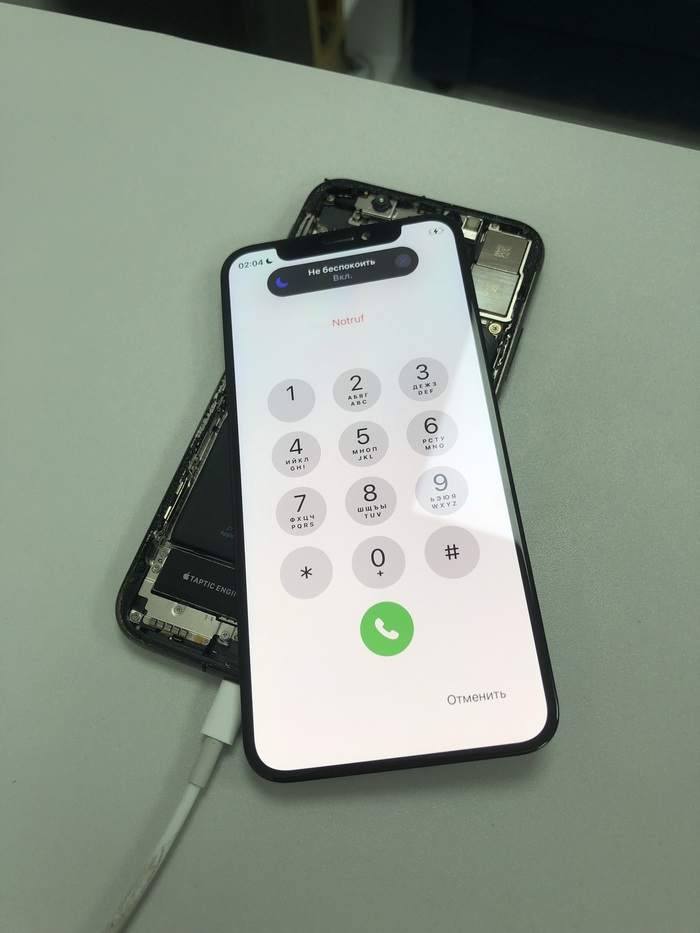

И пробный запуск с кнопки. Требуется только нижний шлейф с вибро, что бы телефон не перезагружался и не тормозил.

Отлично. Данные будут восстановлены.
Стоимость такого ремонта 20 тысяч рублей.
А говорили что всё...
По сути далее не имеет смысла в восстановлении, ведь телефон был уничтожен полностью, но клиентка поинтересовалась полным восстановлением и ценник её устроил, поэтому продолжаю ремонт.
Спаиваю рамы между собой для восстановления сотовых сетей/nfc и wifi.
Добавляю подушечки и термоинтерфейс.

Далее готовлю корпус в сборе и оригинальный дисплей

Делаю проклейку

И окончательно собираю полностью рабочее устройство

Остальное в мусорку

По сути в телефоне было заменено всё:
1. Верх платы
2. Оригинальный дисплей в идеале.
3. Корпус в идеале
4. Все шлейфа
5. Сим коннектор
6. Основные камеры.
7. Катушка беспроводной зарядки.
Из родного остались низ платы, аккумулятор и датчики face id.
Общая стоимость полноценного восстановления телефона с данными 52 тысячи рублей.
По сути новый телефон, но с данными клиента.
Целесообразность восстановления решает сам клиент. Я всего лишь исполнитель.
В любом случае я даю гарантию на этот ремонт и вот недавно, спустя пару недель, отказала сеть...
А так как я обещал полное восстановление телефона, то сеть буду делать в рамках своих гарантийных обязательствах.
Просто перекину ещё нижнюю часть платы.
Пост наверное делать не буду, так как там всё будет банально и скучно.

Задать вопрос по напрочь уничтоженным телефонам можно мне в телеграмм, либо в запрещённую инсту. Так же есть электрическая почта, контакты которой можно найти по моему нику в яндексе.
Ну либо тут по призыву @R.Fon.

Увидимся)

Сегодня будет пост про замену стекла на Samsung Galaxy S20 FE. Дисплей, который придумали, чтобы мастера страдали)

Единственный из всей 20 серии с прямым экраном, без закруглений. Но такое ощущение, что создан он был, только чтобы посмотреть на лица переклейщиков)

Но об этом чуть позже.

Вот так выглядит пациент. Всего одна трещина через весь экран. Вроде, ничего сложного)

Ну, хорошо, давайте приступим, надо выклеить дисплей из рамы. обычно этот процесс занимает не больше минуты.

Но это не про данную модель)

А вы думали, что только яблочники намеренно усложняют ремонт? Держите приколов от корейцев)

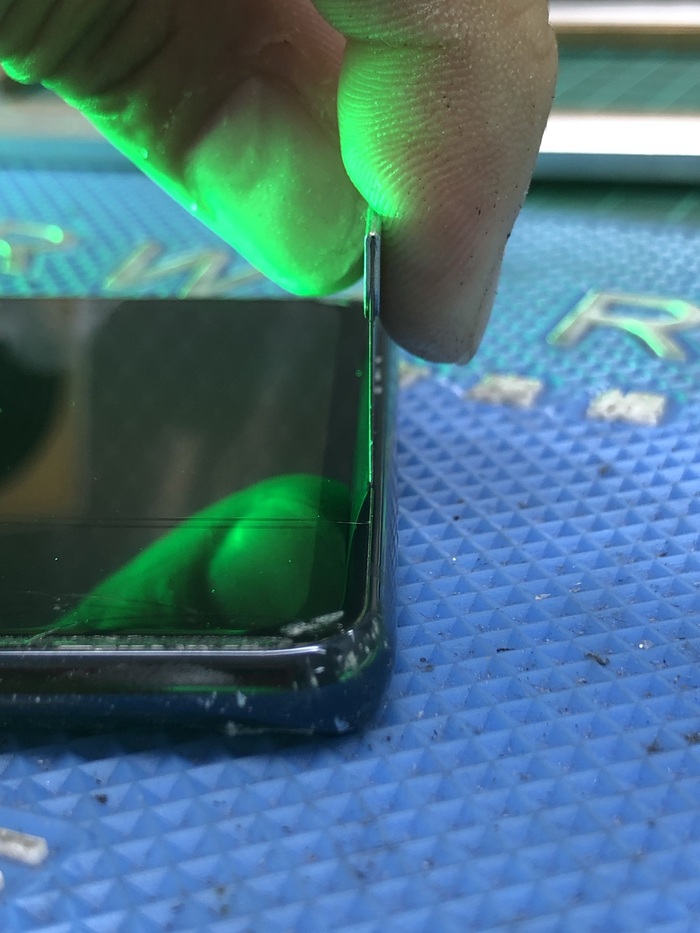

Зазор между стальной рамой и стеклом настолько мал, что туда даже лезвие не пролезет, а стекло еще и к рамке приклеено на тонну герметика. Дисплей просто невозможно выклеить из рамы. Прикольно, да?

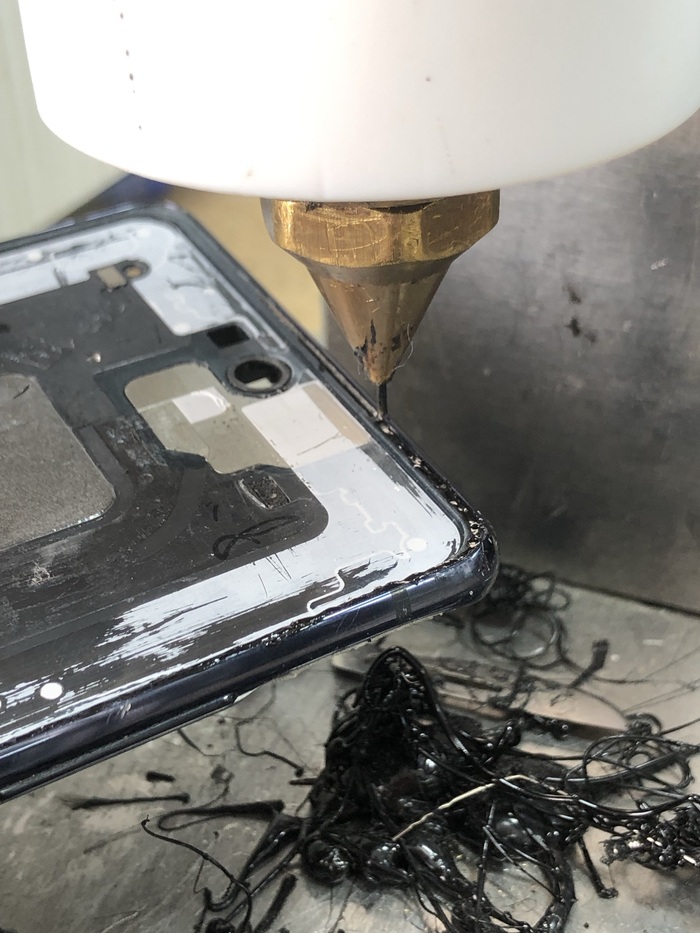

Но решение находится очень быстро. Разбить все края стекла на станке алмазным диском, где есть герметик и пропилить его прямо до рамы)

Нужна хирургическая точность. Миллиметр влево и убьем матрицу, миллиметр вправо и сточим рамку.

Звучит страшно, а вот, как это выглядит на деле.

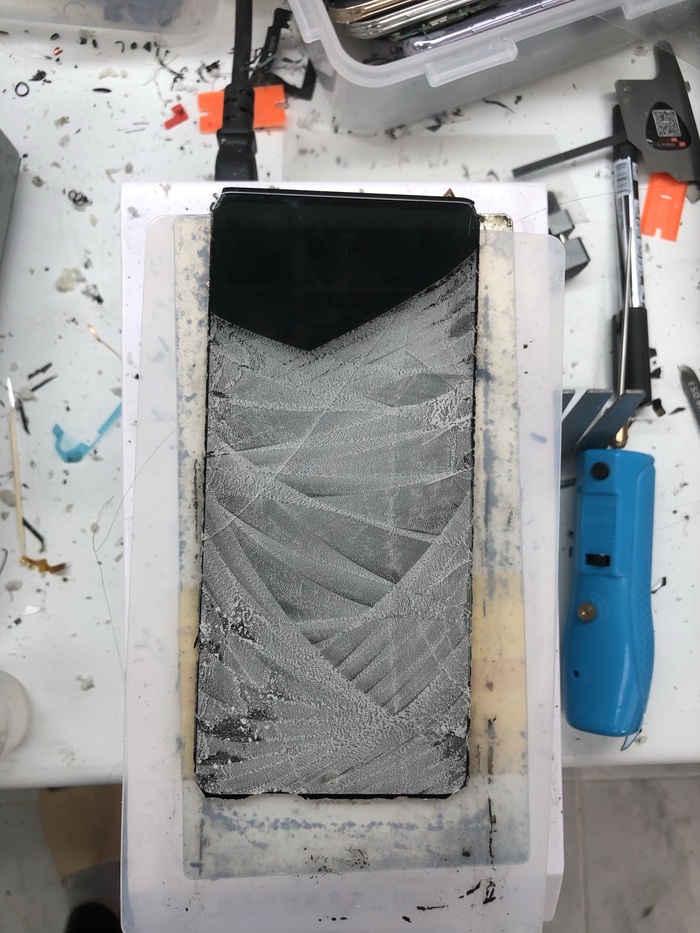

Теперь дисплей осталось только выклеить с двухстороннего скотча, на который он приклеен к раме, тк герметик по краям его уже не держит.

Всего лишь 20 минут вместо минуты как обычно. Самсунг знатные тролли)

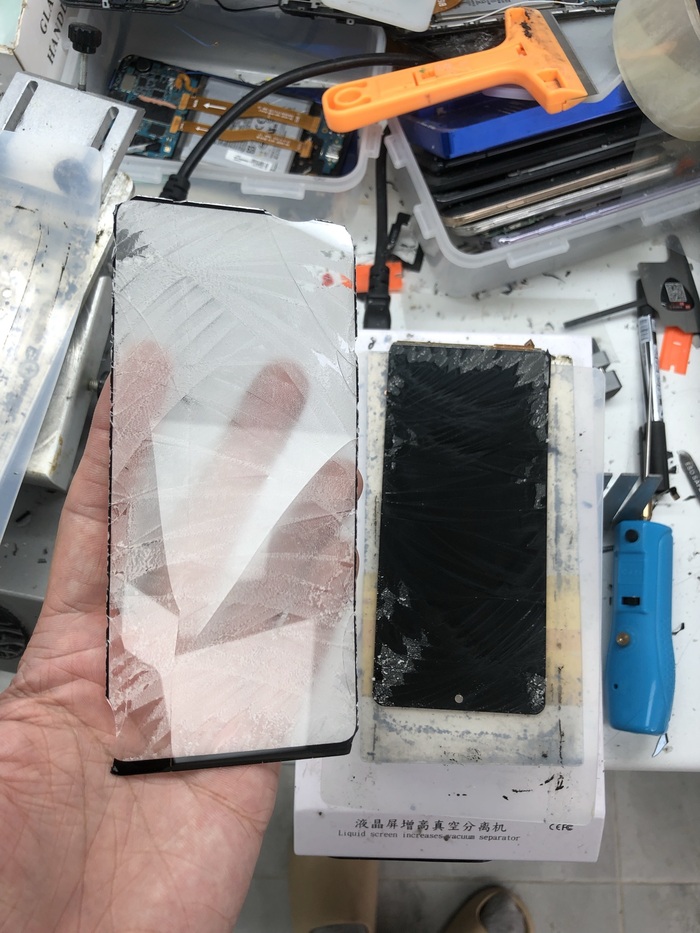

Заводим струну с угла и срезаем стекло.

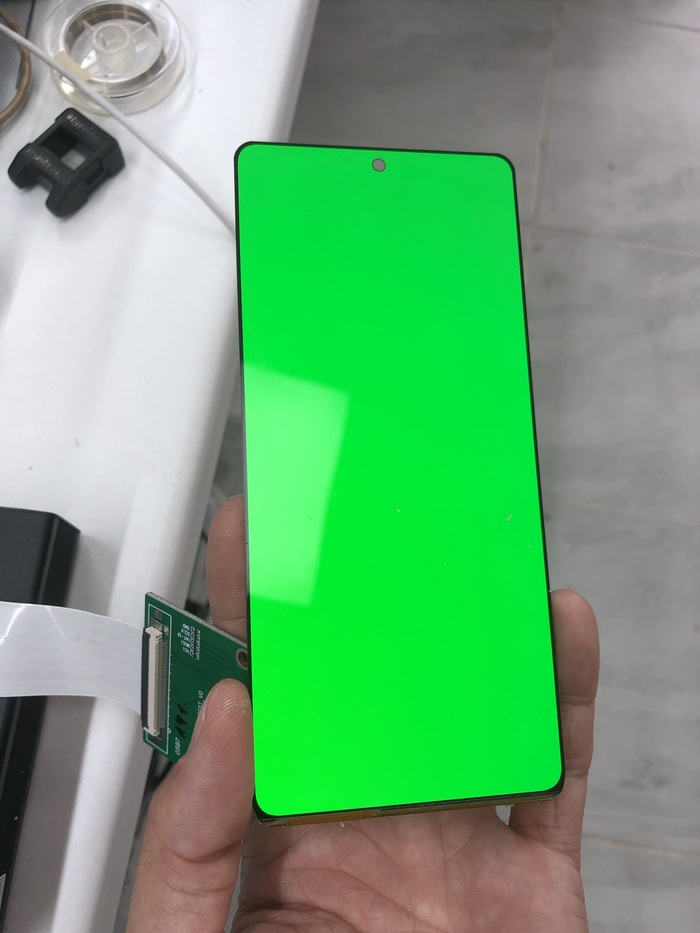

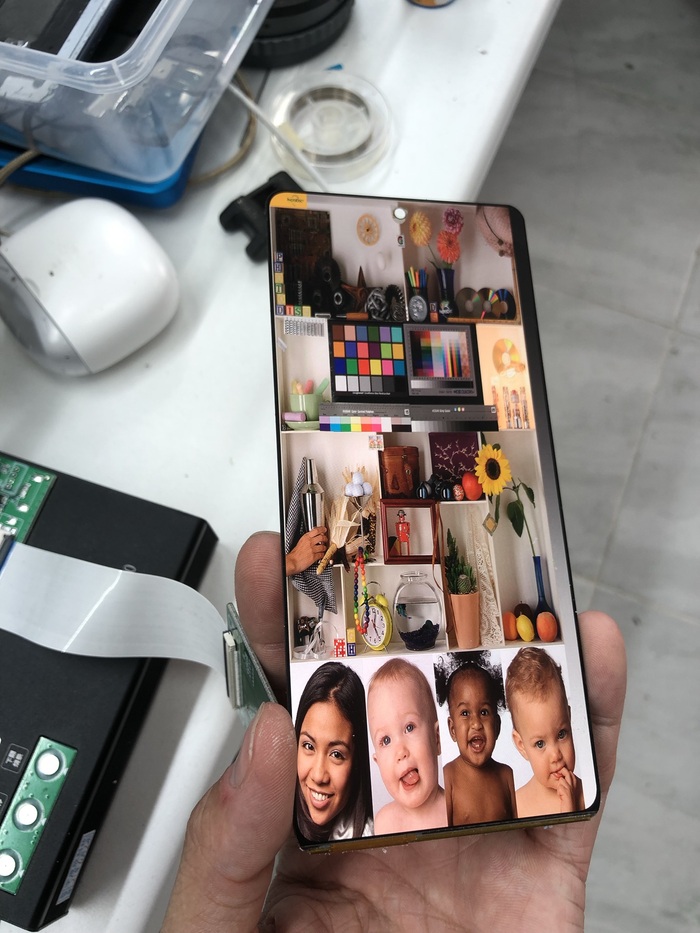

Чистим и проверяем матрицу. Видим детей на китайском тестере. Значит с матрицей все в полном порядке)

Супер, можно склеивать матрицу со стеклом. Глазок заливается так же, как и на pixel 4a из предыдущего поста.

Замена стекла Google Pixel 4a. Достойная бюджетка)

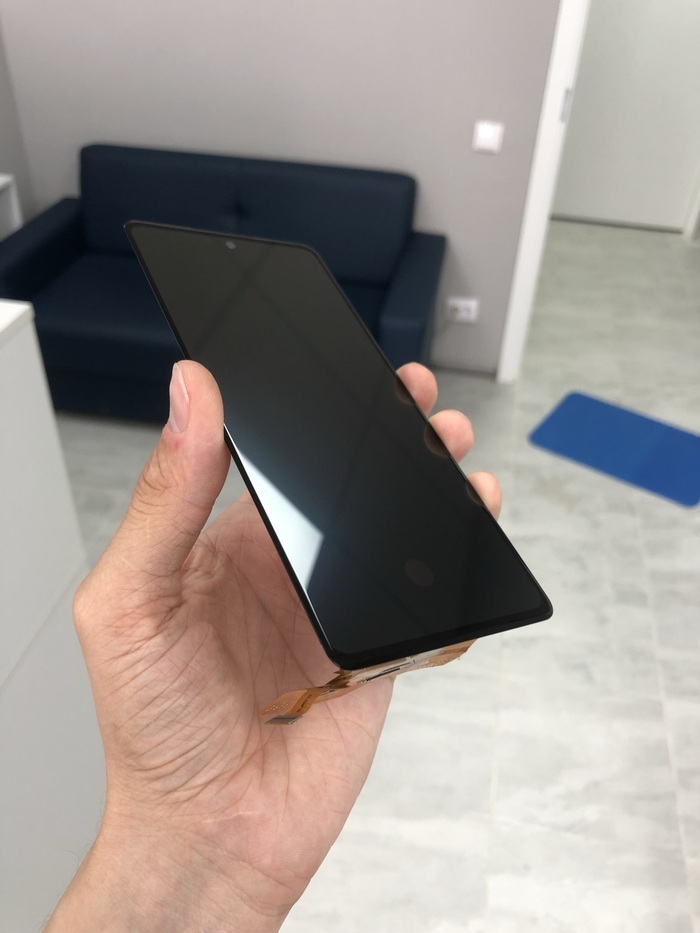

Склеиваем все в вакууме и проверяем результат)

Кто-то спросит: а что это за дырка круглая прямо в матрице? А это дырка подэкранного оптического сканера. Если проще, то на А серии самсунгов под матрицей камера, которая снимает ваш палец. Никаких вам ультразвуковых сканеров, они только для s и note серии самсунга. А для этого надо заплатить больше денежек)

Но это все отступление, пора вернуться к работе.

Теперь нужно вклеить готовый дисплей обратно в раму. Делаю я это на специальном станке, используя термоклей.

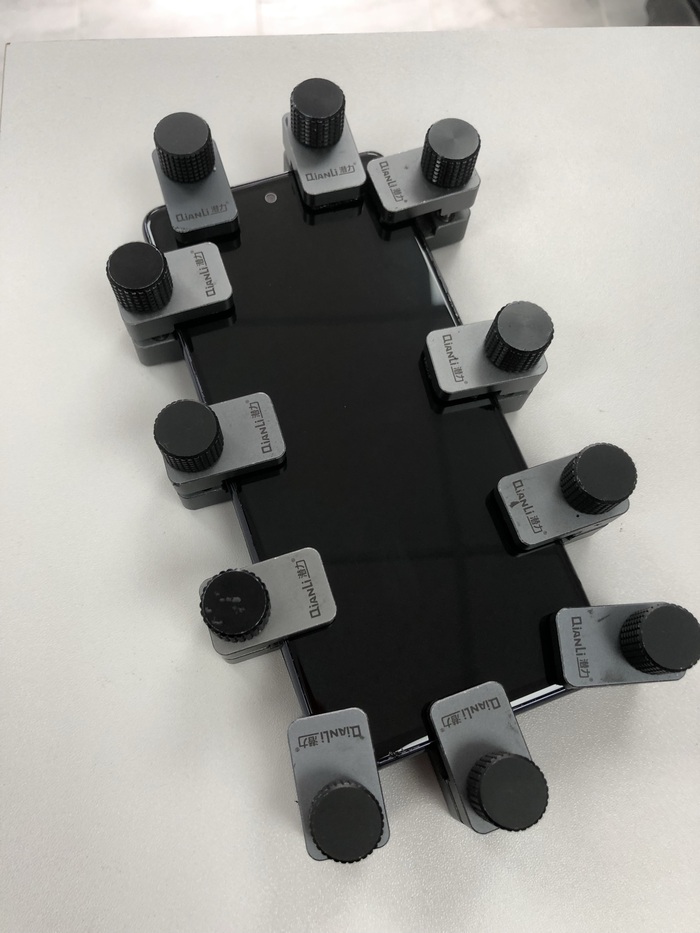

Фиксирую специальными зажимами, чтобы зазоры были как с завода. И охлаждаю клей в морозилке.

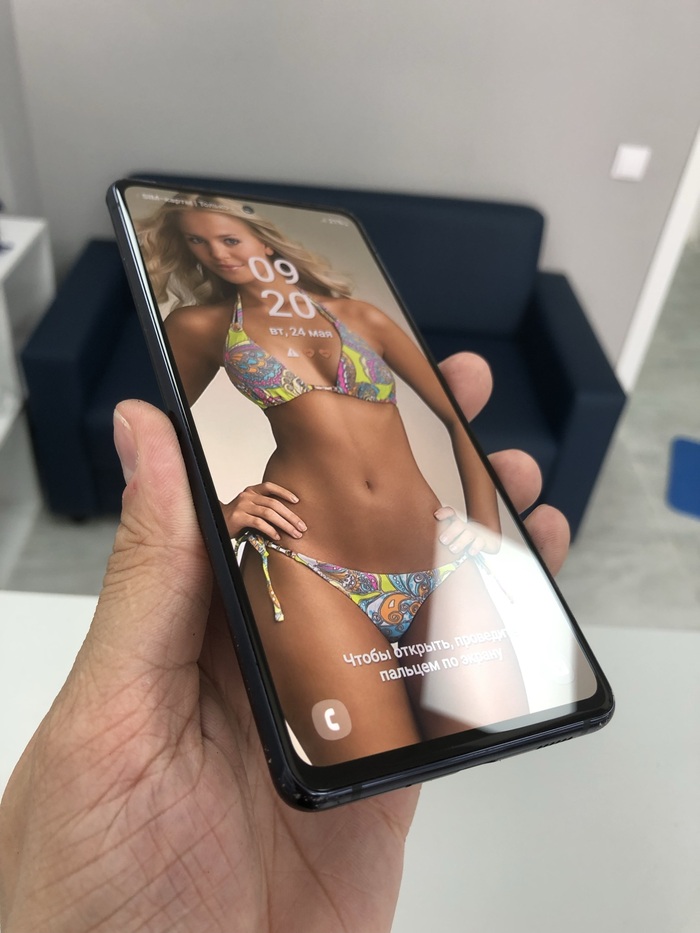

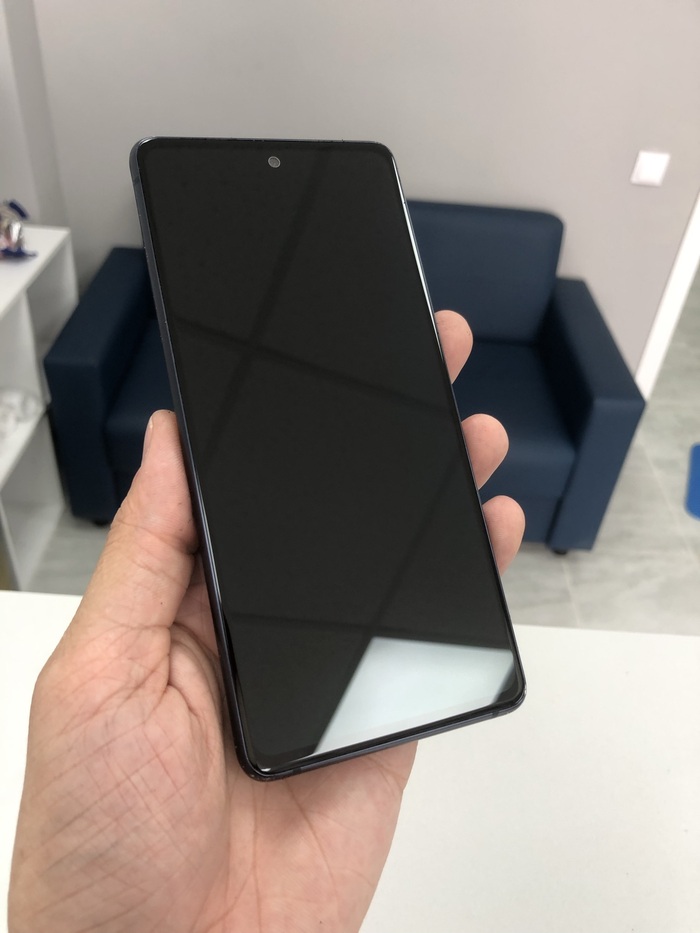

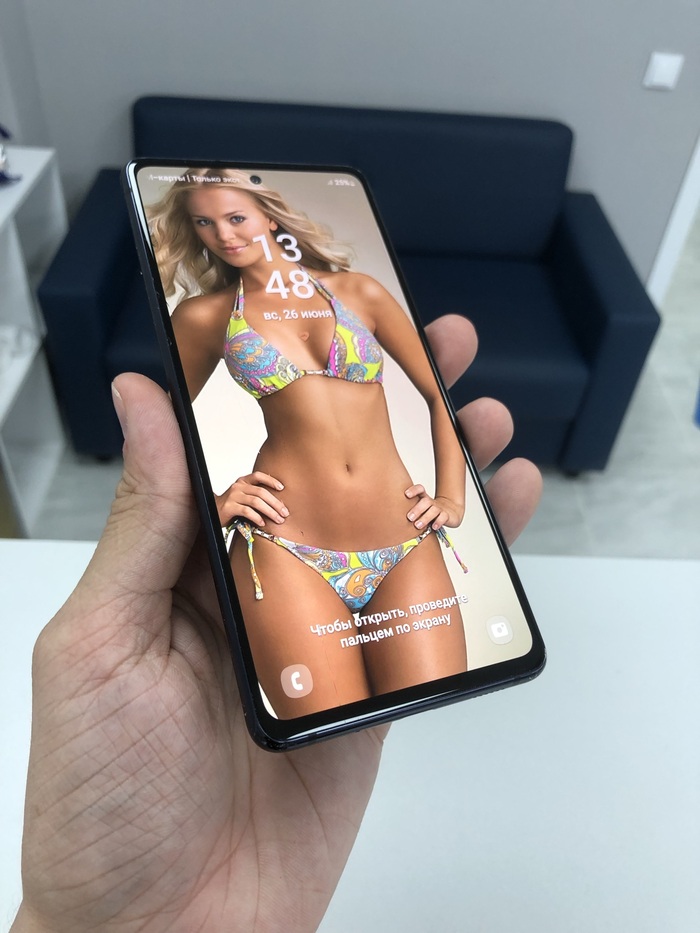

Собираю все обратно и проверяю готовый результат)

Идеально. Как будто из магазина только что принесли)

Всем удачных ремонтов и берегите нервишки. Их на такие аппараты ещё тратить придется)

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама пришлю фото Зены Королевы Воинов. Всем добра)

Сегодня будем менять разбитое стекло на первом яблочном смартфоне с челкой. Iphone X.

Телефон, про который говорили все. А самсунг даже выпускал про него стебные видео)

Без преувеличения культовый аппарат, который дал второе дыхание для телефонов компании из Купертино, после всем надоевшего дизайна шестерки/семерки/восьмерки. Проблемы у аппарата были, но продался этот телефон такими тиражами, что бабулек у метро с цветами инфаркт хватит от таких цифр)

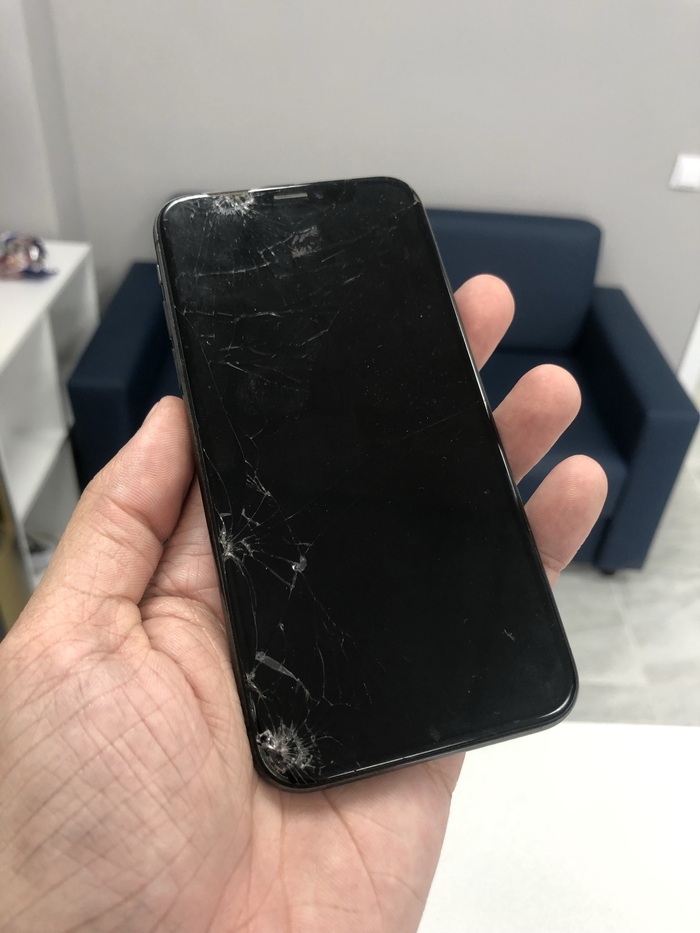

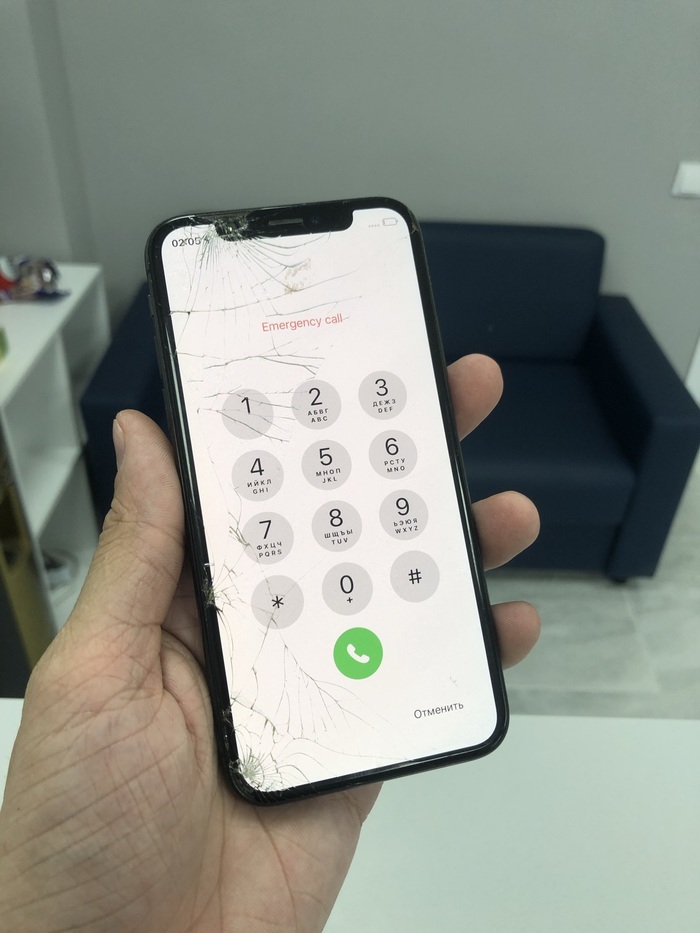

А ко мне этот телефон попал в тяжелом состоянии, множество разбитий, сквозные дыры и наполовину нереагирующий на нажатия экран. Но изображение без дефектов, а большего мне и не надо)

Проблем не вижу, пора приступать к делу)

Половина экрана на нажатия не реагирует, значит будем менять стекло с тачскрином. Этот слой часто повреждается,  из за сильных разбитий по краям, потому что идет сразу после стекла.

Тачскрин - это слой отвечающий за нажатия. По простому - сенсор. За изображение он не отвечает. Если экран не реагирует на касания, то его можно срезать вместе со стеклом и заменить на новый.

Но не на всех моделях тачскрин можно отдельно заменить. На айфонах от X и выше - можно. Если тачскрин умирает например на samsung s10, то дисплей в мусорку. Все из за разной конструкции дисплеев)

Многие путают тачскрин с матрицей. Так вот матрица отвечает только за вывод изображения на экран.

Коротко для лиги лени:

Матрица - изображение

Тачскрин - касания пальцев

Не наоборот)

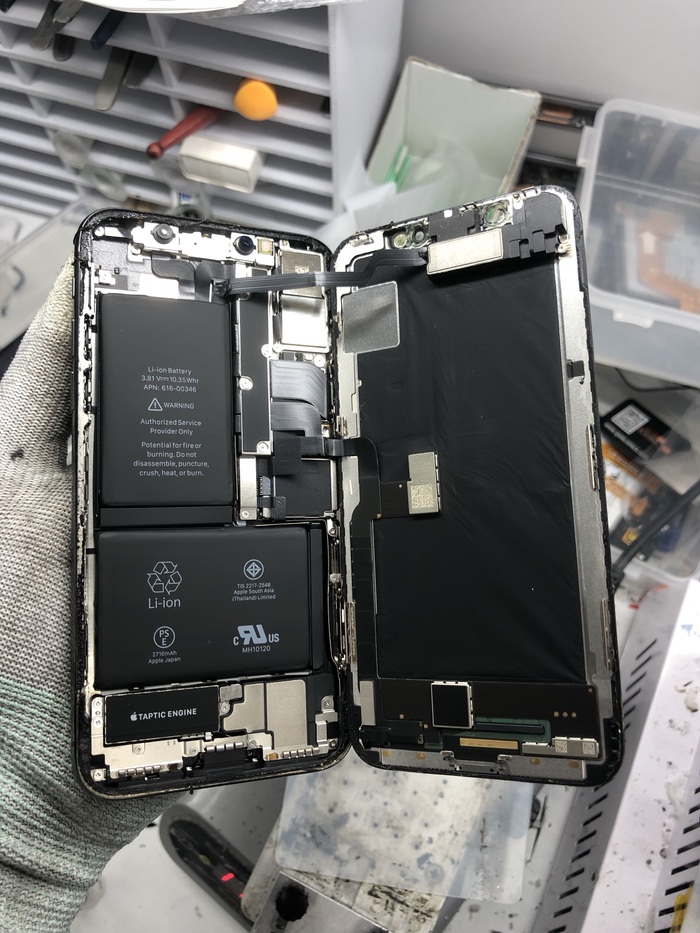

Нагреваем и расклеиваем аппарат. Дисплей сидит на влагозащитной проклейке. Разбитие в районе шлейфа. Любое неправильное движение и пустим полосу. Поэтому берем с полки свои руки из плеч и беремся за дело)

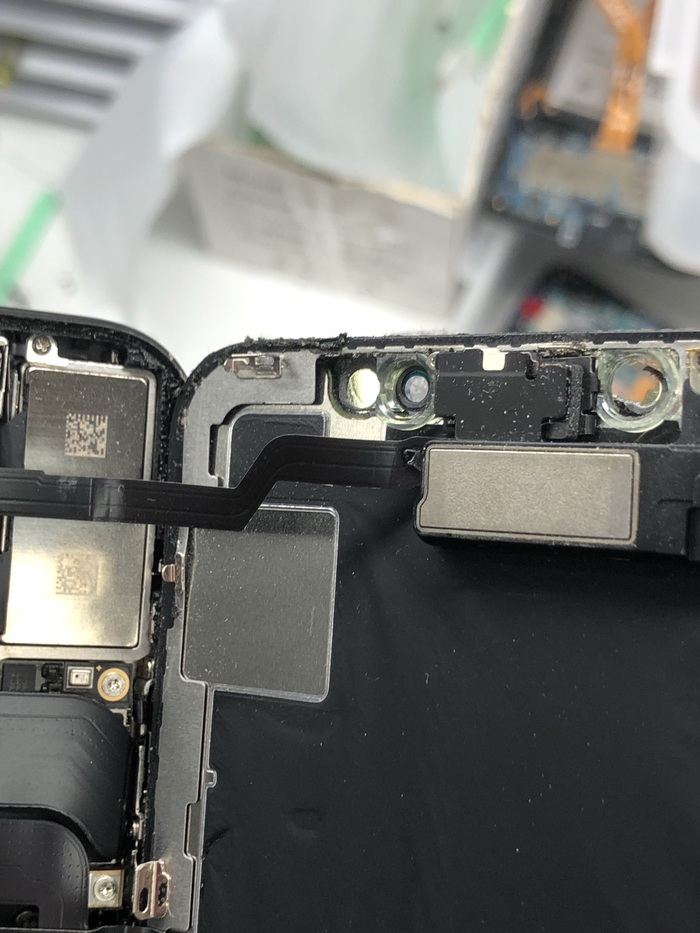

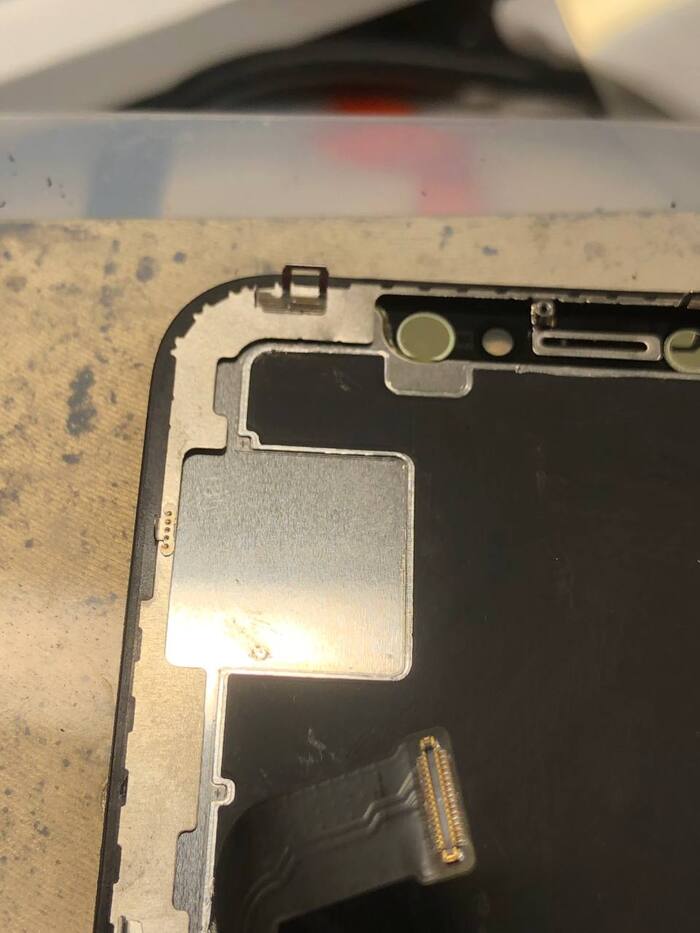

А вот и проблема всех iphone от X и выше, а именно отвал рамки дисплея. Так сказать плата за безрамочность. Пока рамки были размером с палец отваливаться было нечему. Но без рамок телефон явно смотрится лучше)

Откручиваем все что нам мешает и, первым делом, снимаем рамку дисплея. Если не успел до этого пустить полосу, то сейчас самое время, потому что снимать рамку в районе шлейфа это вам не роллы домой заказывать, тут нужен опыт, взгляд кошки грация картошки и руки из нужного места.

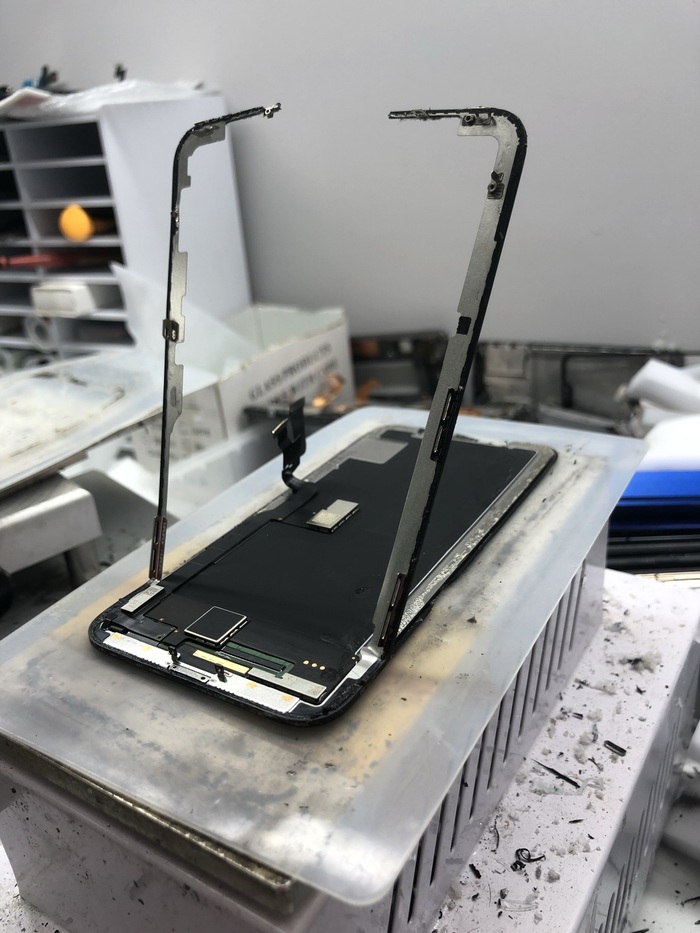

Разводим рамку в позу краба и снимаем, не повредив шлейф матрицы.

После запишем данные тру тона из микросхемы тача, потому что тачскрин пойдет под замену. Это серая длинная микросхема слева внизу.

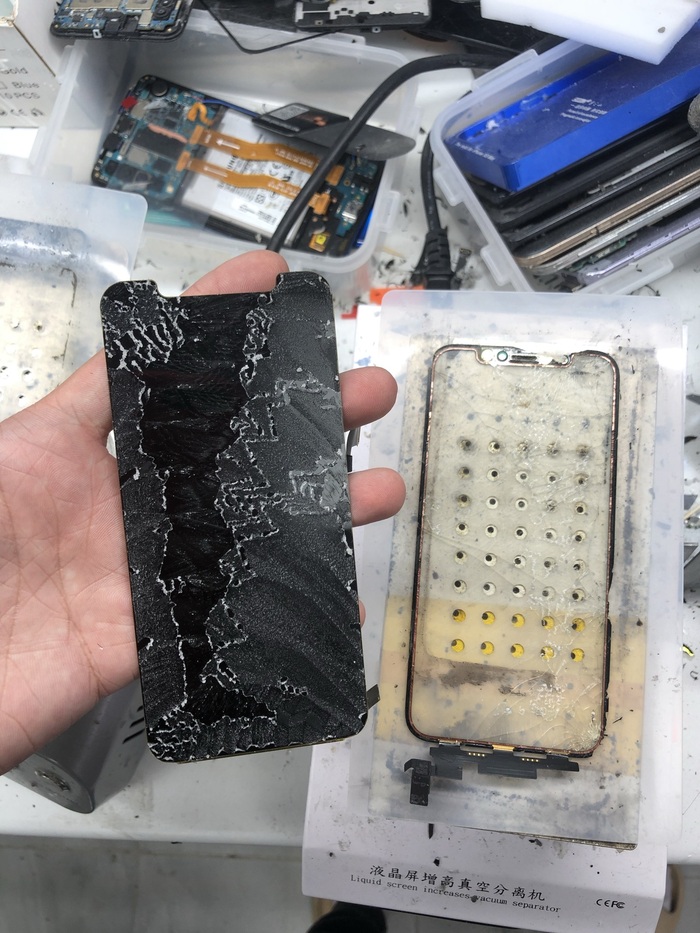

Заводим струну с одного из краев и срезаем отдельно слой тачскрина, оставляя только матрицу.

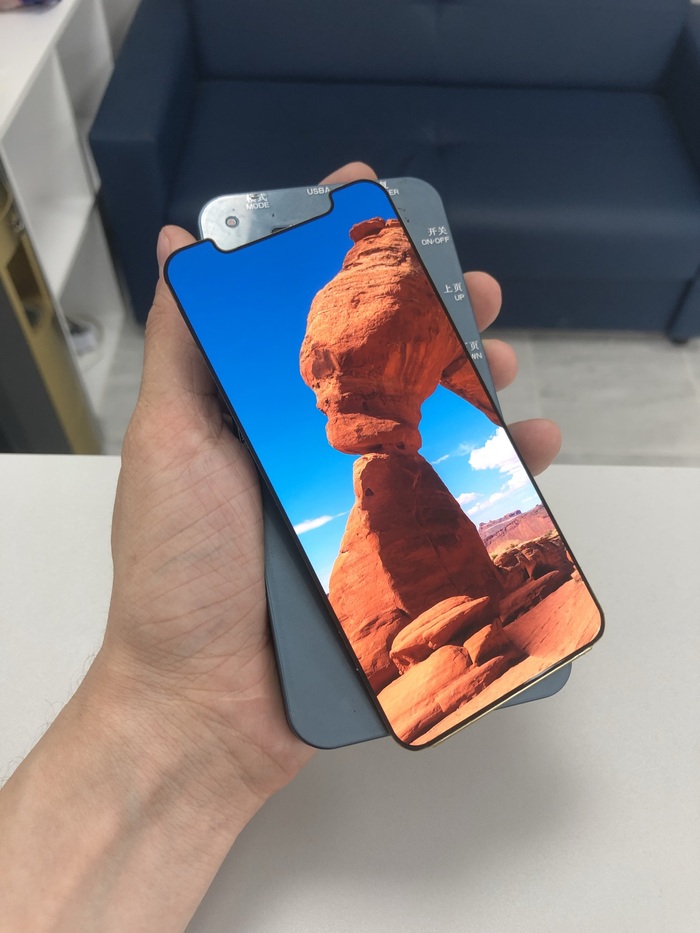

Отлично. Теперь чистим и проверяем на тестере как поживает матрица. А матрица чувствует себя хорошо, потому что все сделано прямыми руками)

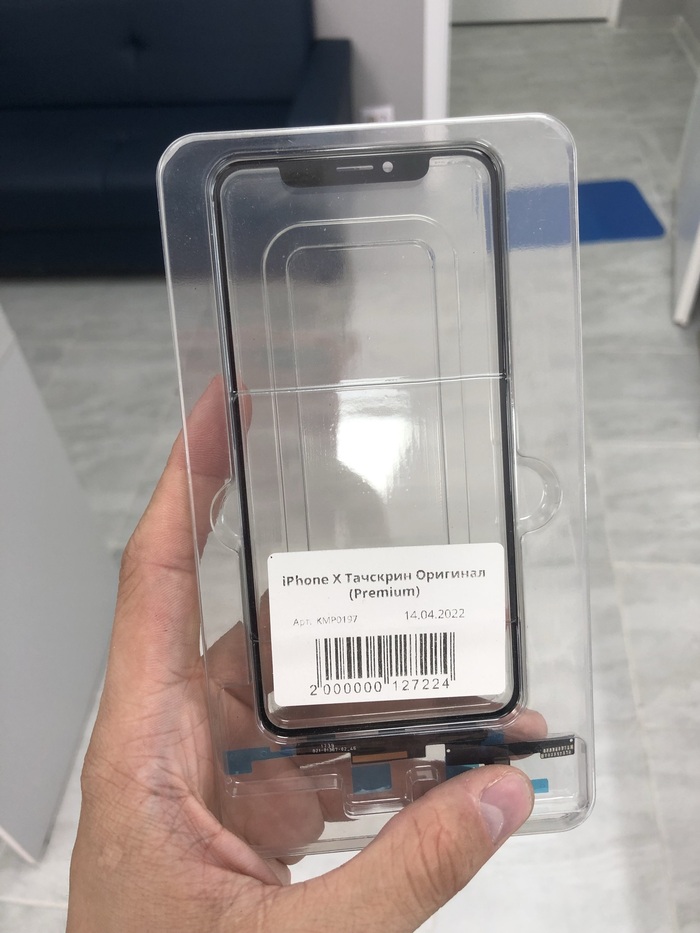

Супер. Пора склеивать матрицу с тачскрином. Запчасти использую только оригинальные.

Сейчас понабегут знатоки и скажут, что оригинальных запчастей не существует.

Еще как существуют, просто стоят дороже)

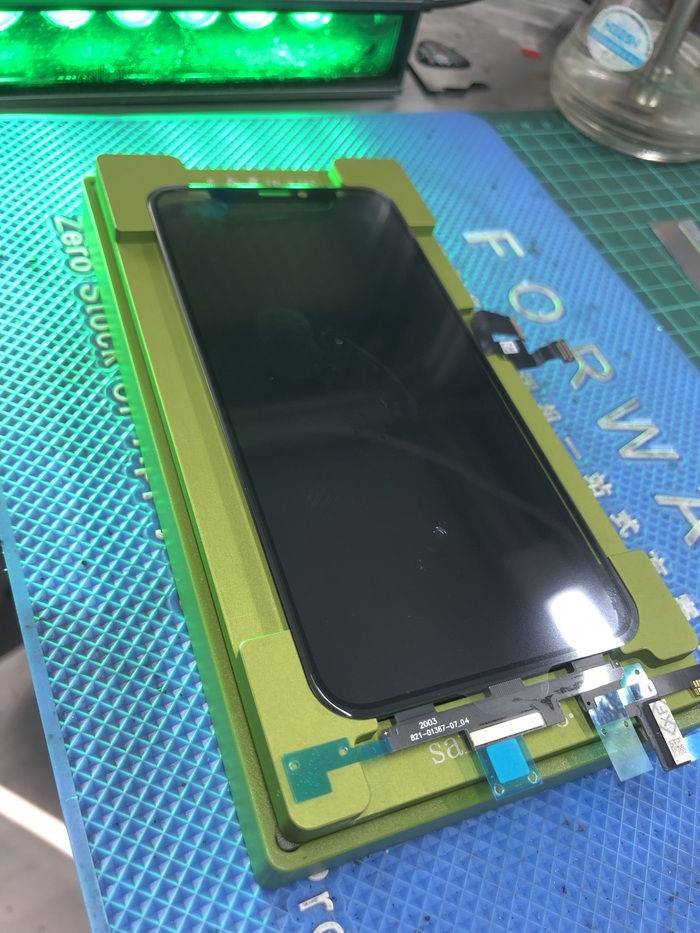

Теперь в антипылевой комнате центруем матрицу в специальной форме и отправляем в вакуумный пресс.

Проверяем результат.

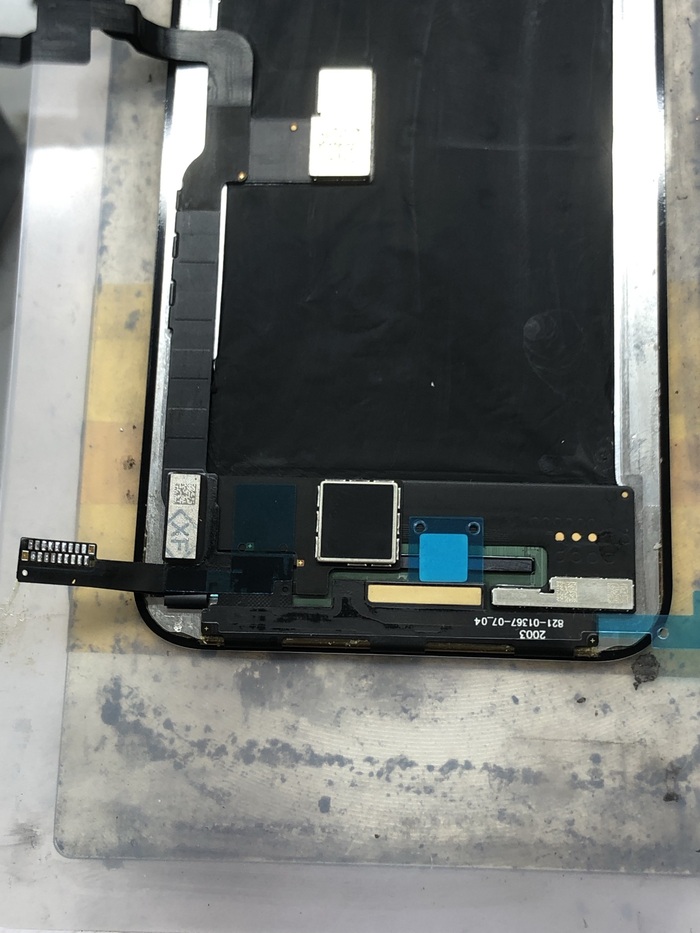

Огонь, ни одной пылинки. Но это ещё не все, нужно запаять новый тач и перекинуть в новую микросхему данные тру тона.

Теперь проверяем работу тача на аппарате, тк дисплеи производят разные компании и сенсор при несовпадении ревизии будет тупить и фантомить.

Да, эппл привязала тачскрин экрана к данным в флешке. А начались такие телодвижения ещё со времен iphone 7+. Я думаю многие сталкивались с тем, что даже если заменить дисплей на оригинал с другого телефона он может начать лагать. А все из за этой самой ревизии дисплея)

Все отлично, теперь можно клеить рамку.

Тут то и заключается большинство проблем, некачественной замены стекла. Дешевые сервисы используют дешевый клей за сотку, после которого рамка отваливается через месяца 3-5 и дисплей умирает, поэтому без нормального и дорого клея весь этот процесс будет бесполезен, потому что долго вы с аппаратом не проходите.

Рамку использую тоже оригинальную.

А почему именно ориг рамка? Копия же в 2 раза дешевле. Сейчас объясню для наглядности.

Вот копия.

А вот оригинал.

На копии зазоры размером с Финляндию. А это значит что скотч на рамке вообще не прилегает к матрице и есть риск что при ударе рамка отлетит при первой возможности. А нам это не надо)

Теперь процесс, как я эту рамку клею.

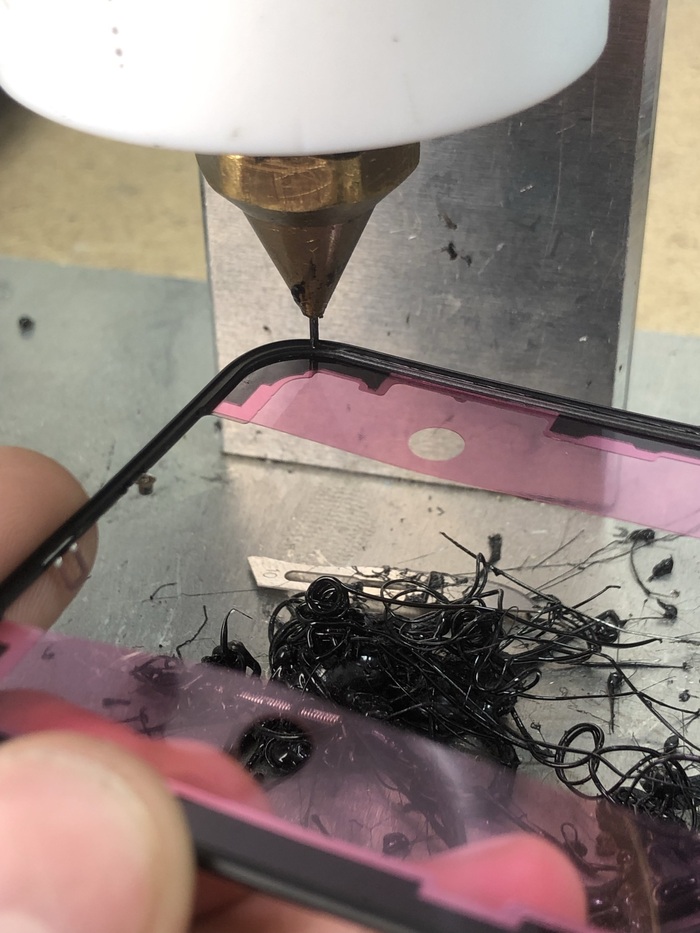

Клею 3м скотч как с завода и наношу тремоклей тонким слоем по краю.

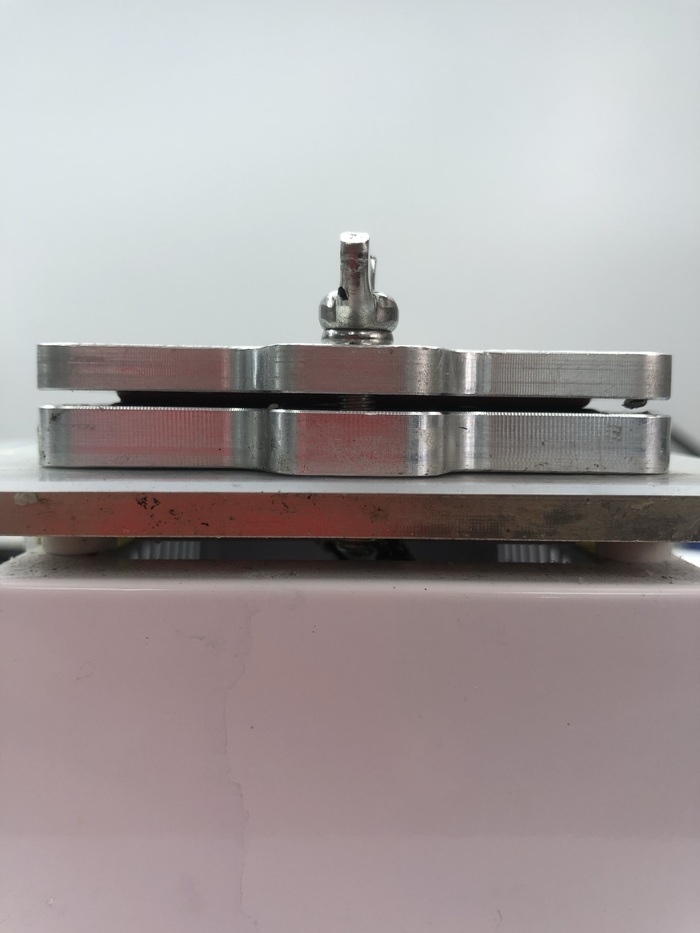

Затем склеиваю дисплей с рамкой и кладу под пресс.

Теперь рамка гарантированно не отлетит, если вы конечно не планируете телефон запускать в мясорубку)

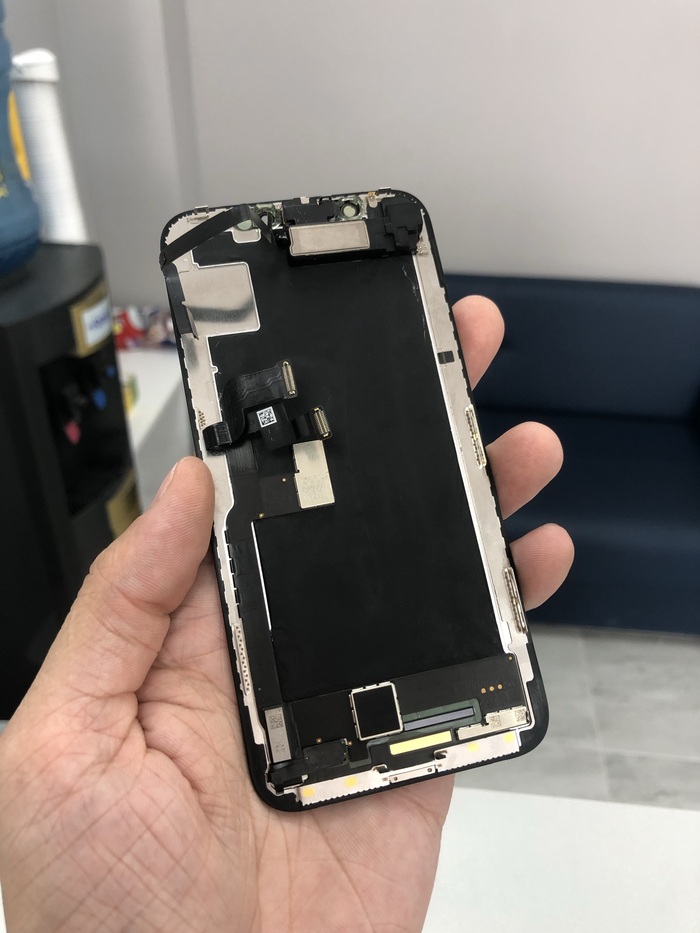

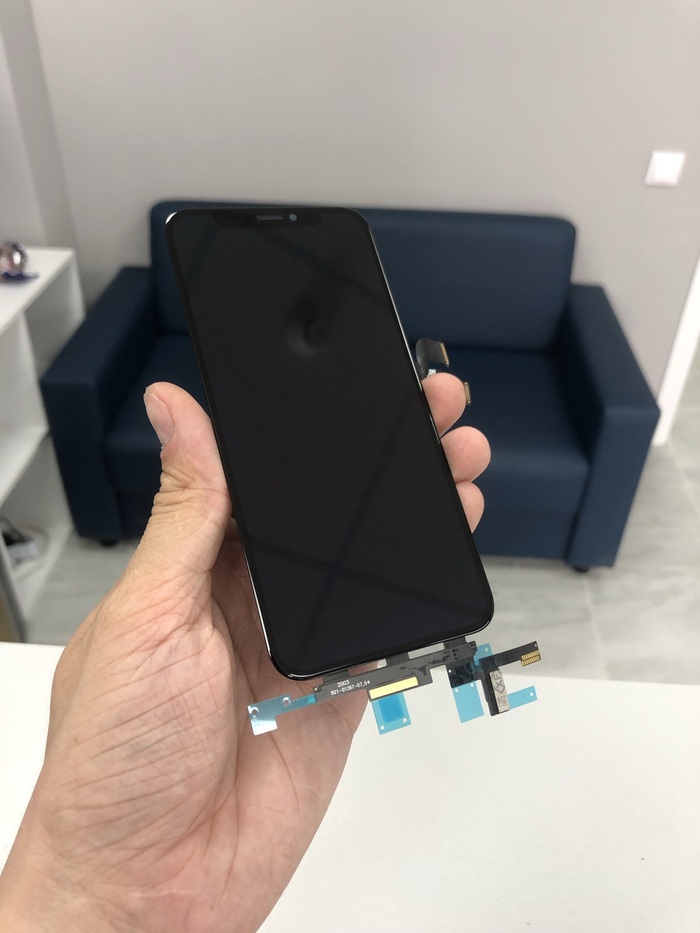

Достаю готовый дисплей и проверяю зазоры на стекле. А они идеальны)

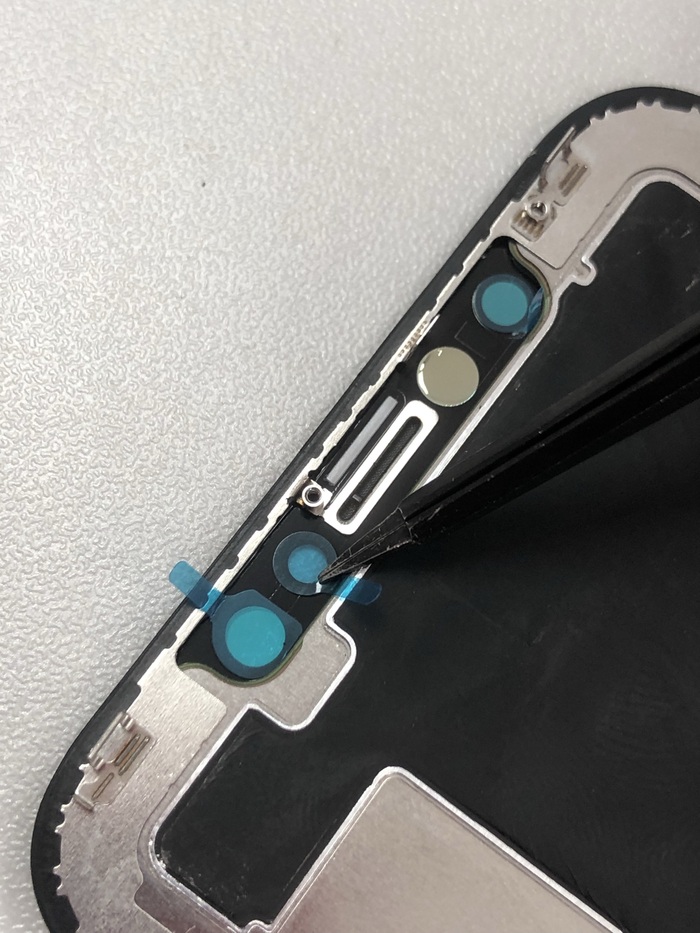

Теперь клею антипылевые проклейки на датчики фейса и все наклейки, как на оригинальном модуле.

Сможете ли вы теперь такой дисплей отличить от заводского оригинала? Я думаю нет, поэтому дорогие сервисы спокойно ставят переклееные дисплеи под видом 100% оригиналов. И будут правы, потому что с дорогими расходниками переклееные дисплеи даже надежнее заводских.

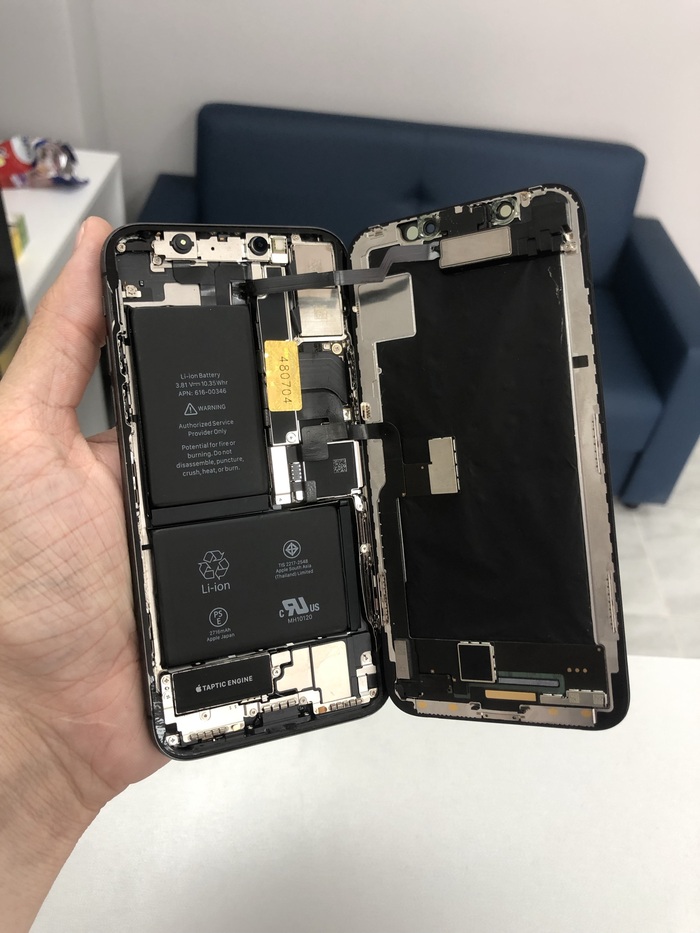

Собираем все в обратном порядке и клеим влагозащиту с гарантийной наклейкой.

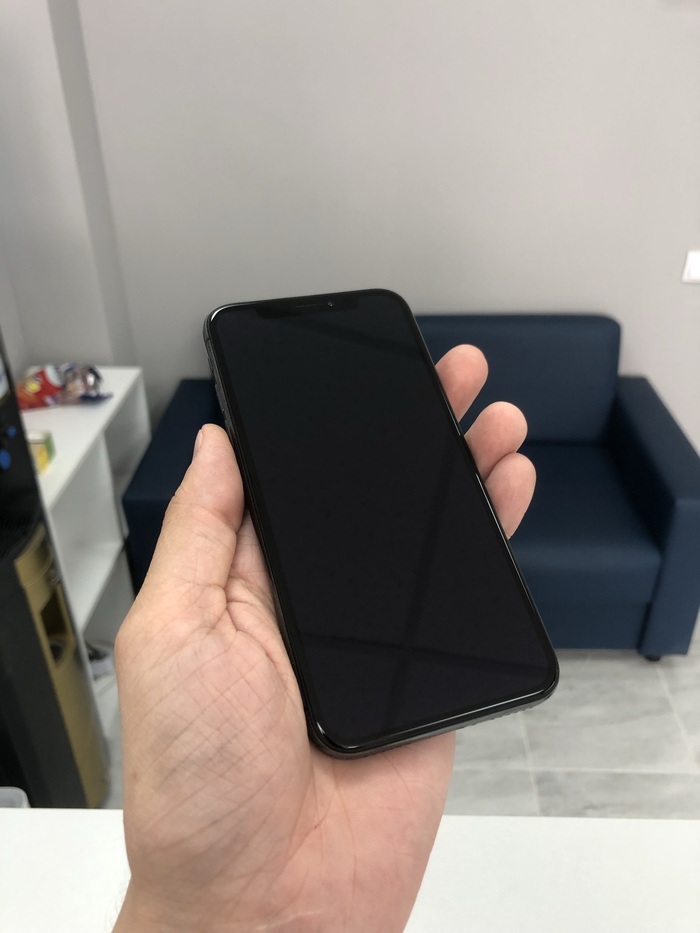

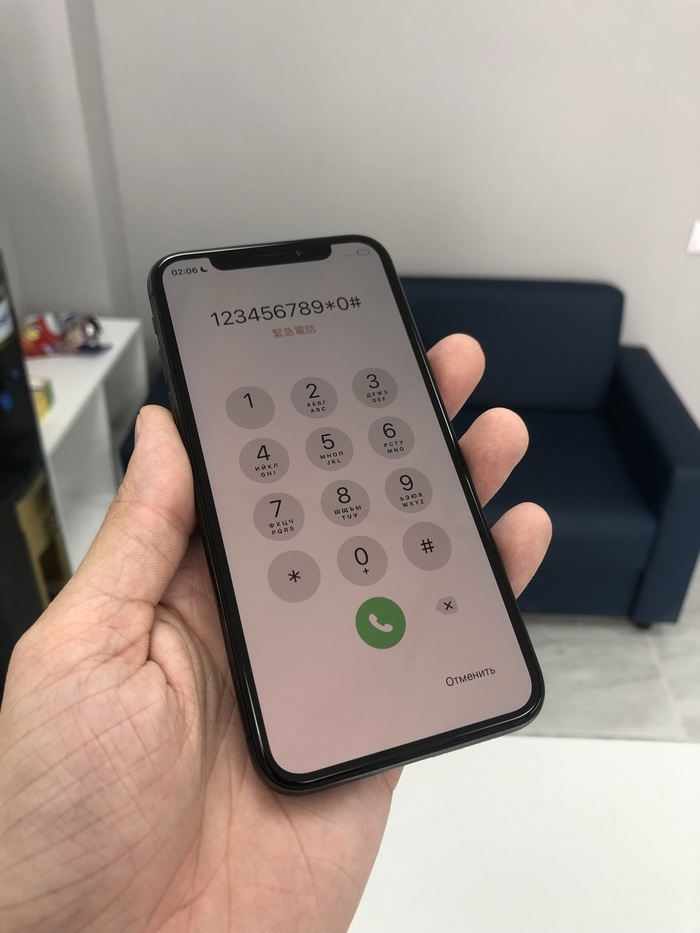

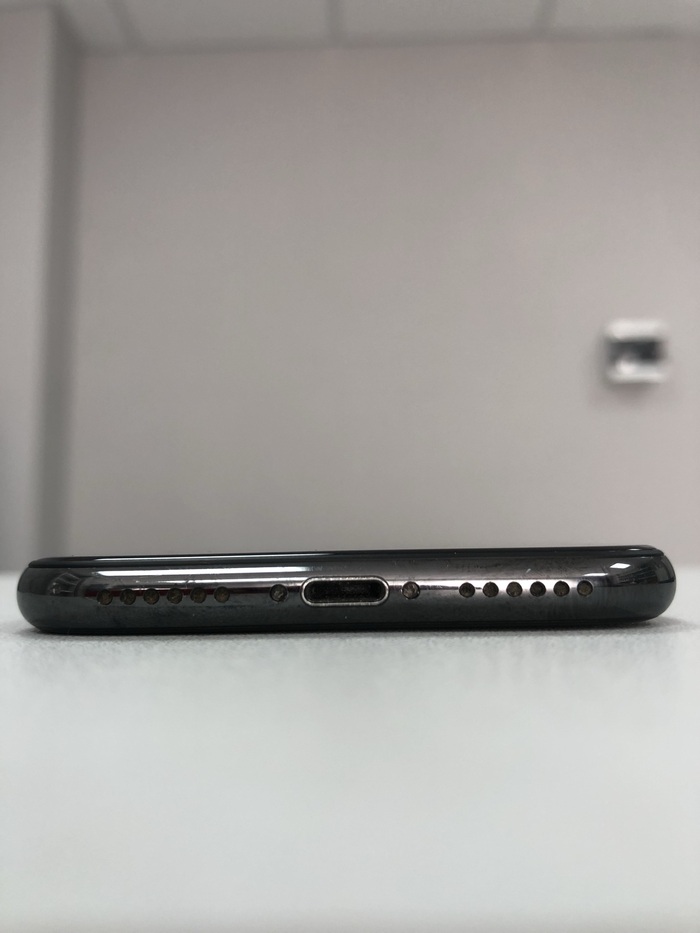

Готово, телефон выглядит как новый)

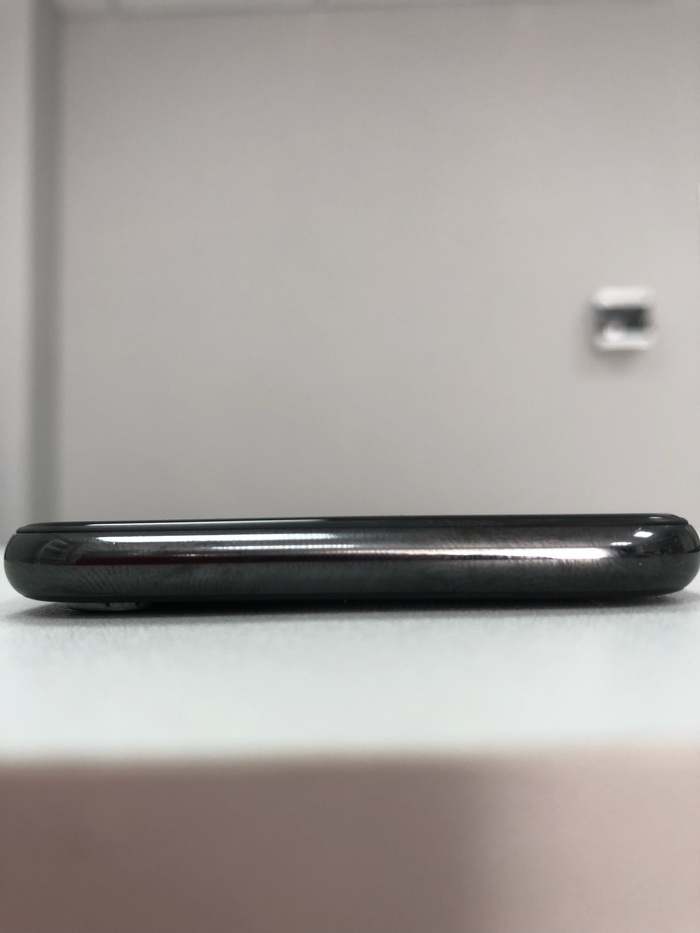

А зазоры какие? Прям как с завода. Красота)

Получаем эстетическое удовольствие от идеального результата и выдаем аппарат довольному клиенту)

Все вместе вышло в 5000р

Всем удачных ремонтов и не бейте яблоки, их вам ещё чинить)

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама пришлю фото Пришельца Альфа. Всем добра)

Проще же катать микрухи на удачу, перебирая каждую в надеждах, что это заработает и тратить тонны времени на окончательное убийство телефона, нежели посидеть 20 минут со схемами и точно отдиагностировать неисправность.

тс какбудто первый день в этом бизнесе.
В ремонтники идут не крутые спецы после вуза (у нас вообще есть такие вузы?), а в основном васяны из соседнего подъезда, которые научились раскручивать корпус и знают где у батарейки плюс, а где минус.
Когда-то я начал закачивать мелодии на сотовые телефоны, до того, как нормалоный юсб появились в телефонах.
Если поспрашивать дряхлых стариков лет сорока, то они помнят, как заканчивались мелодии. Нужно было вырезать кусок понравившейся музыки, сконвертировать его специальной программой в специальный формат телефона (у всех моделей форматы отличались), потом специальной программой через специальный кабель закачать полученное в телефон.
Так вот, телефон у меня был, датакабель я купил, качать научился ,а раз есть спрос, то почему бы не удовлетворять его, когда есть возможность?
Постепенно докупал датакабель для разных моделей и бизнес пошёл в гору. Делал это из пол полы на рабочем месте. Да и работал там только потому, что можно было из под полы работать с телефонами, ибо набегала вторая зарплата. Начальник был в курсе
Но всему хорошему приходит конец. Пара знакомых товарищей увидели, что бизнес прёт и отжали его у меня. Договорились с начальником, сняли у него в аренду место рядом со мной и пришли с ультиматумом, мол, научи нас нидорага, или мы сами научимся забесплатно. Научил. Друзья же практически.
А я немного углубился в прошивки, надо ведь выживать как-то.
Один из товарищей научился шить свой Самсунг, возомнил себя крутым прошивальщиком и взялся шить клиентские аппараты кастомными прошивками.
И тут мгновенно происходит то, что рано, или поздно должно было произойти. Он ушатывает клиентский аппарат. Клиента попросили подойти завтра, а аппарат дали мне. Долго ли коротко, но аппарат я восстановил. Клиент счастлив, а у меня бесценный на тот момент опыт.
Тут мы взялись брать телефоны на ремонт и возить в соседний город за сотню километров. Но я же весь из себя электронщик, паять умею. Что-то из телефонов стал ремонтировать сам. Дисплей, там заменить, динамик, разъём и вот это вот всё. Плюс прошивки и разблокировки.
А в скором времени мы закупили оборудование - всякие фены, блоки питания и веросли в полноценный сервисный центр. Лучший в городе, надо сказать.
Я хоть и мог читать схемы, и сопоставлять их тому, что на плате, но понимания как работают те или иные блоки не было вообще. Это сейчас я увлекся ардуинами и прочими микроконтроллерами, понял как это всё работает и осознал на сколько я не понимал тогда, что вообще происходит в телефоне.
Если приходил аппарат, который я не ремонтировал раньше и не знал что с ним делать, то был 90%тный способ его починить: на форуме поиск по фразе <модель телефона> <неисправность>. В большинстве случаев это приводило к теме, где эта неисправность не только у кого-то уже попадалась, но уже и решение есть. Оставалось лишь только повторить рекомендации и все.
Так и работали. Но! Это я умел читать схемы и понимать хоть косвенно, что как работает и почему что-то не работает. А были ещё те, кто вообще не шарил что к чему. Тупо меняли динамики, дисплеи, корпуса. Что посложнее носили в настоящий сервисный центр и таких уйма и звали их пионЭрамм и ругались на них на форумах ,но меньше их не становилось.
Это было в те стародавние времена, когда у телефонов были кнопки и не было нормальных юсб подключений.
А сейчас это всё тупо ставится на поток. Есть конторы вроде "научим вас ремонтировать технику". Там берут людей , которые вообще не понимают как работает электричество и чему-то учат. И вот он уже ремонтник, работает в сервисе, но схемы читать не умеет. Как так? А ничего удивительного. Есть спрос и он может закрыть собой какие-то дыры.
Так дилетанты заходят в ремонт электроники.
Так дилетанты заходили в веб дизайн и сайтостроение.
Так дилетанты заходят в микроконтроллеры.
Строительство, ремонт и ещё куча сфер, где можно тупо без образования фигачить и зарабатывать больше нженера.
Плохо это? С одной стороны да, качество сильно падает. А с другой, можно найти кучу вариантов сделать что-то за условное пиво. Да и интерес у людей может появиться.
Вот, например, я, без образования могу программы писать, и мне это нравится. А так бы занимался какой-нибудь неинтересной фигнёй.
Пост без картинки =)
Ошибки не проверял, сорри, пишу с телефона на даче.

Сегодня у нас будет переклейка стекла на еще одной бюджетке, но уже от Huawei.

А именно Huawei P Smart 2019.

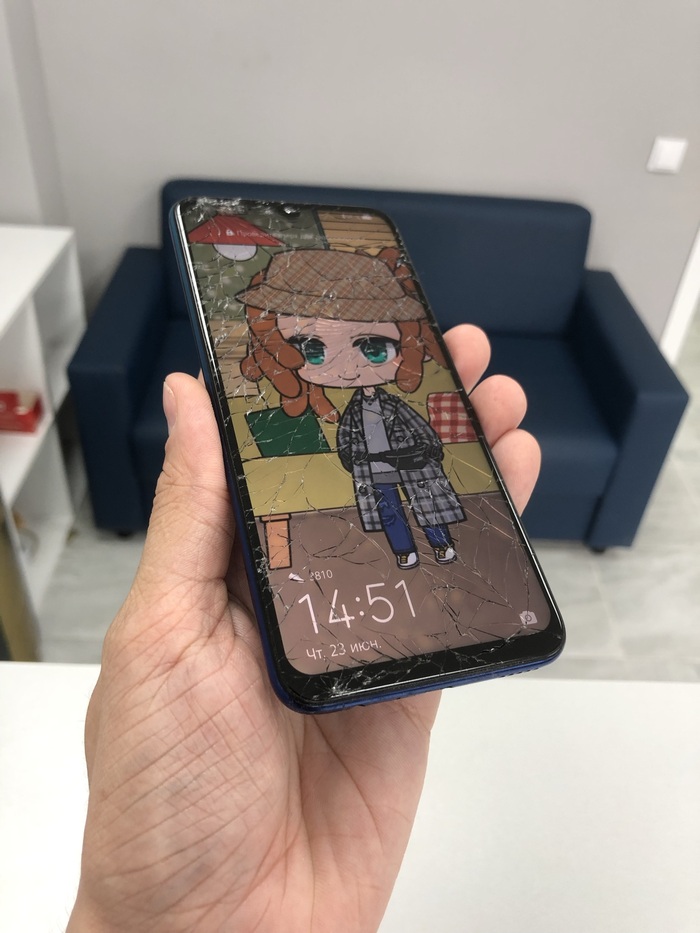

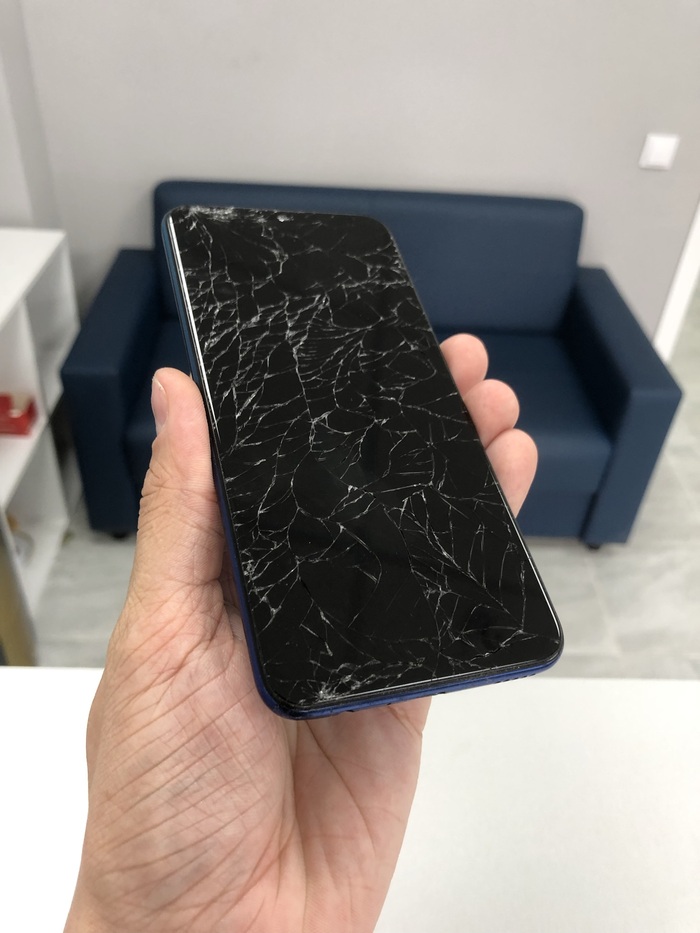

Телефон сам по себе не сложный. Но его внешний вид говорит о том, что по нему проехались катком. И не один раз)

Стекло просто в труху, я не знаю как и сколько нужно ударить по стеклу, чтобы получилось такое. Но имеем то, что имеем)

Хочется сразу спросить: а что, при таком разбитии матрица может остаться целой? Видимо да, потому что этот персонаж жив и даже не планирует умирать)

Но пора отойти от шока, потому что нам этого крепкого орешка ещё и переклеивать.

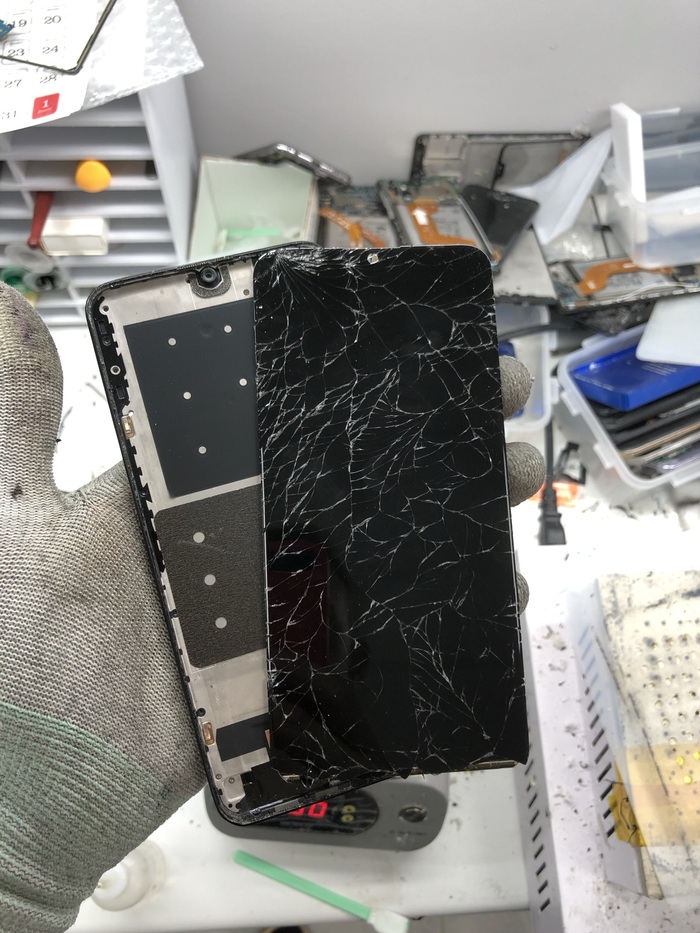

Для начала нужно выклеить дисплей из рамы, что весьма сложно при таком количестве осколков. Одно неловкое движение матрица хрустнет как печенька.

Отлично, пора проверить, жива ли матрица вообще, потому что выглядеть дисплей пока лучше не стал)

Супер, жив, цел, орел.

Желтые пятна - это давление осколков на поляризационную пленку. После снятия стекла они сами уйдут в закат, как крутой ковбой в конце вестерна. Потому что на матрицу больше не будет оказываться точечного давления.

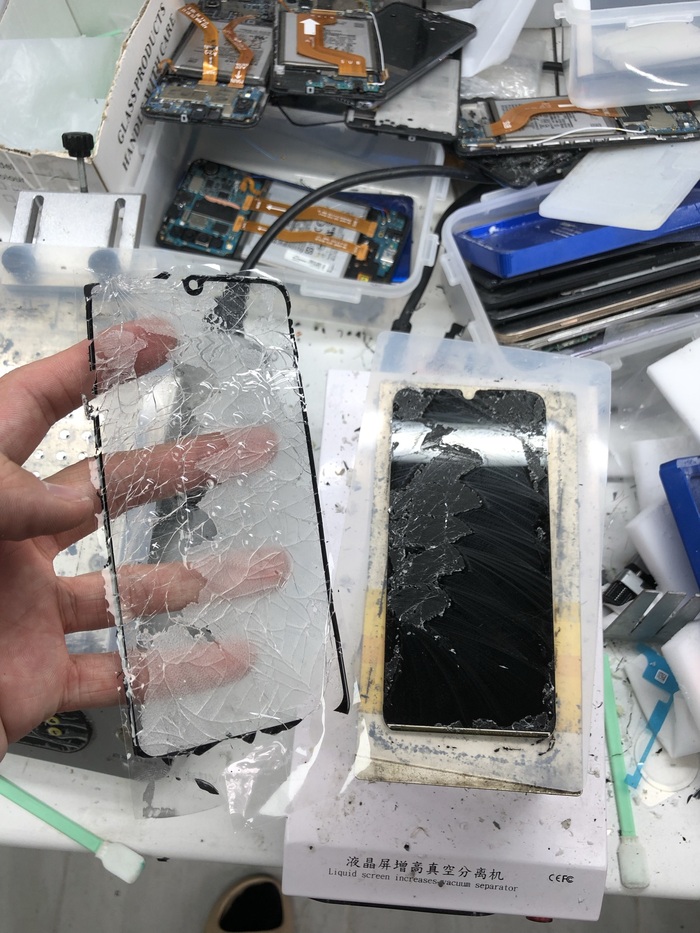

Бежим срезать стекло с бойца.

Верхний слой матрицы выглядит как после бомбежки, а с дырками в поляризаторе ips матрица не будет показывать ничего в местах разрыва. Поэтому поляризационную пленку следует заменить. Нам ведь нужен идеальный результат, правильно?

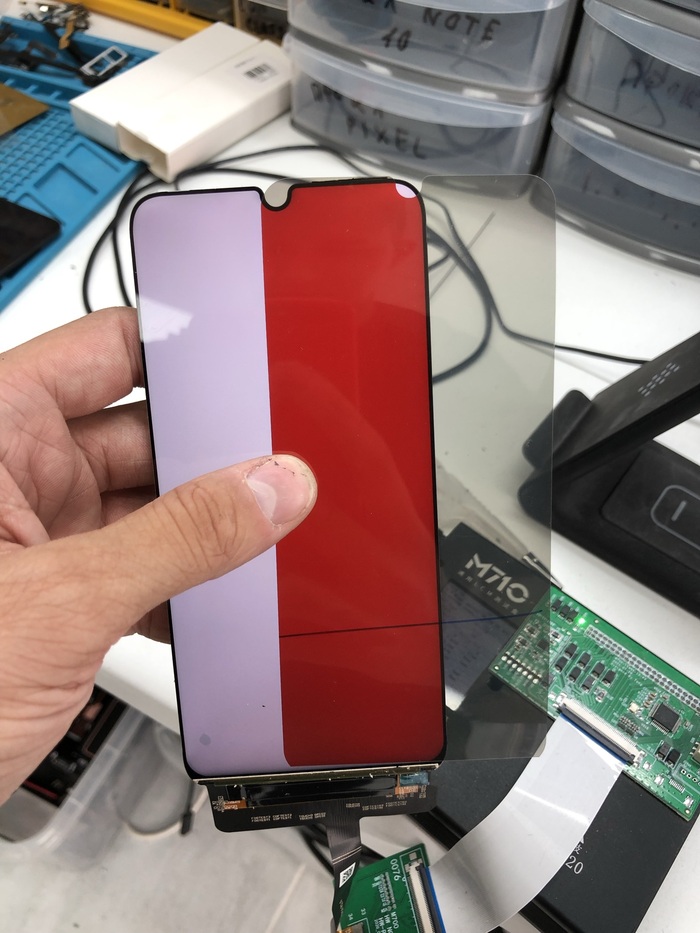

Срезаем лезвием тонкий слой поляра, чистим и проверяем, как работает дисплей.

Дисплей работает хорошо, но не знающий человек спросит: а какого хрена на фото половина изображения белая, а вторая красная?

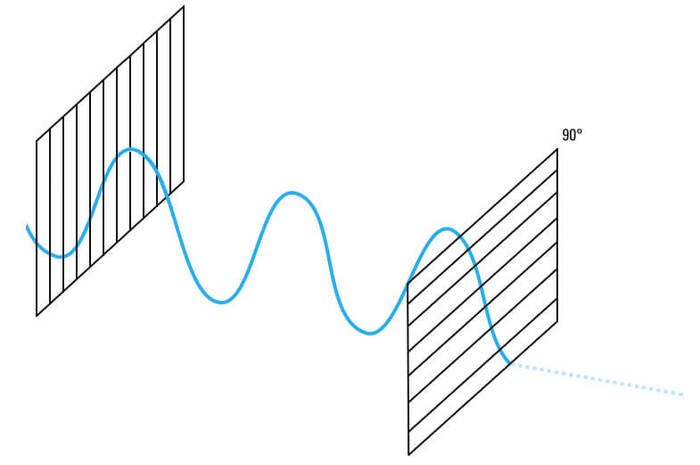

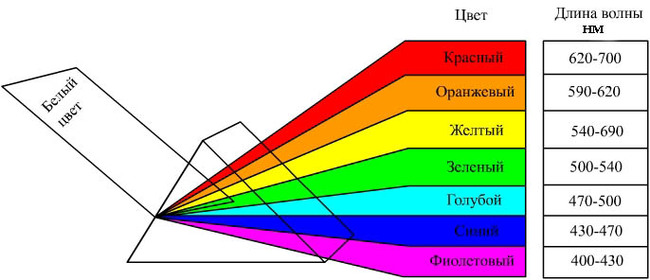

А все потому, что поляризационная пленка на ips матрицах урезает волны, чтобы мы видели цвета, которые светодиоды нам показывают. Она как тонировка на очках. Без нее мы не будем видеть вообще ничего, кроме белого фона подсветки. И поляризаторов этих 2 с обоих сторон матрицы. Как котлета между двух булок, где булка - это поляризатор, а матрица - котлета. Если снять один из них, то ничего не увидишь. Поэтому изображение мы видим только если наклеены оба поляризатора. Первый урезает волны горизонтально, другой вертикально. Ниже схема для наглядности.

Поэтому место, где нет поляризационной пленки будет просто белым, даже если мы включим на матрице черный цвет. Потому что все волны вперемешку без фильтрации воспринимаются нашим взглядом как белый цвет. Такие дела)

Слой поляризатора находится сразу после стекла и оса пленки и повреждается во время срезки мелкими осколками, если стекло сильно разбито, а у нашего пациента оно разбито было сильно)

Но хватит нудеть, пора склеить дисплей и показать результат, а он как всегда на высоте.

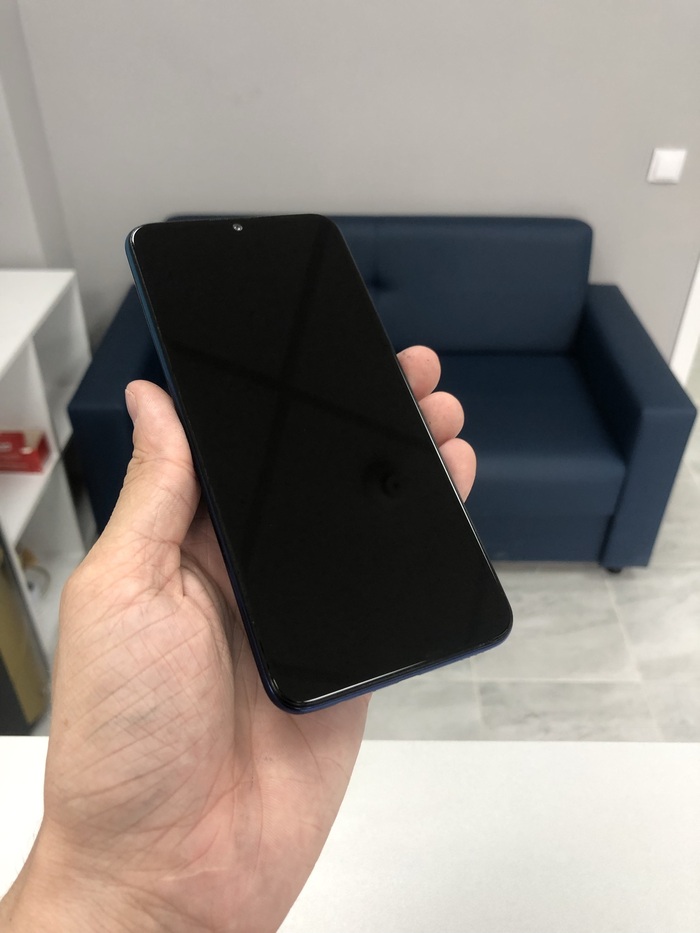

Телефон теперь выглядит как новый, ещё и с оригинальным дисплеем)

Замена стекла обошлась в 2500р, плюс 300р за замену поляризатора.

Все вместе 2800р

Всем удачных ремонтов и не наказывайте асфальт своими телефонами)
