Знакомый принес на замену стекла довольно свежий аппарат который вышел менее года назад.

Ранее мне не приходилось делать эту модель, согласовываю все возможные риски вплоть до замены дисплея.

Многие переклейщики отказываются от замены стекла на этом телефоне (ввиду особенностей фиксации дисплея жёстким герметиком по контуру дисплея и стекла), и предлагают замену дисплейного модуля на сервисный оригинал в рамке.

Убираем заводской герметик между корпусом и стеклом , выковыриваем осколки стекла и приступаем к срезке.

Дисплей остаётся надёжно зафиксирован в корпусе, он подклеен снизу а также по периметру залит герметиком за исключением нижнего шлейфа.

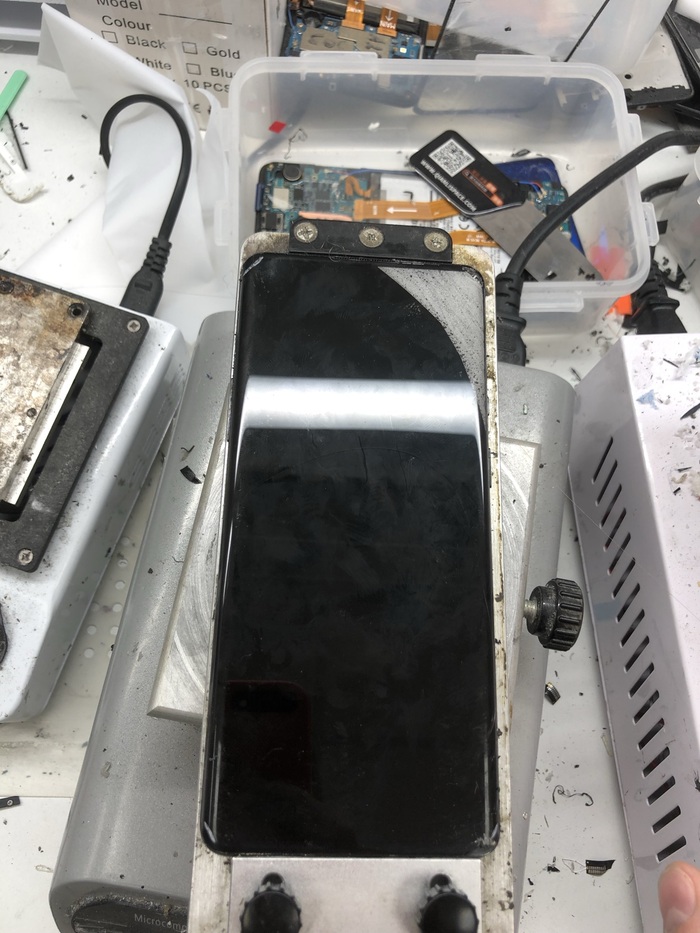

Резать будем в рамке без извлечения дисплея.

Не сказать что срезка оказалась лёгкой, ушло более 20 минут, заводской OCA клей оказался очень липким и много мелких осколков что требовало быть аккуратным.

Подключаем аккумулятор, кстати он тут имеет два шлейфа для быстрой зарядки.

Включаем телефон и проверяем работоспособность дисплея и тачскрина.

Пятна/полосы отсутствуют, касания работают.

Приступаем к очистке дисплея. Необходимо полностью убрать все остатки клея и зачистить до зеркального блеска.

Замечаю в верхней части царапину на поляризационном слое, к сожалению такое бывает когда маленький осколок стекла попадает под струну. На фото царапина более выраженная чем на самом деле.

Вот с таким стеклом буду склеивать, оно имеет очень тонкую рамку.

Центрую стекло с дисплеем и отправляю в пресс, а затем на удаление пузырей.

P.S. Не весь процесс удалось зафиксировать ввиду высокой загруженности, сразу покажу готовый результат.

По краям также прошёлся герметиком для заполнения зазора между стеклом и корпусом, получилось эстетически красиво и не сильно отличается от завода.

На момент написания поста телефон уже выдан, клиент доволен результатом.

Связаться со мной:
Телеграм: yofix12
Вконтакте: vk.com/yofix

г.Йошкар-Ола

Сегодня будет ликбез по теме из чего состоит IPS экран и с чем его едят.

Нудеж, как работают жк матрицы, вы можете и без меня прочитать по первой ссылке из гугла, а я тут буду показывать как это выглядит по факту.

Я буду слой за слоем разбирать экран iphone XR, попутно рассказывая из чего состоит дисплей большинства телефонов на рынке.

Для лиги лени: Можно поменять любой слой, кроме матрицы. Если матрице конец, то ждет такой дисплей только мусорка или забавные эксперименты как в этом посте)

Начнем с пояснения.

В сматрфоны обычно ставят TFT экраны выполненные по технологии TN, либо по технологии IPS.

TFT - Thin Film Transistor. Что в переводе означает тонкопленочный транзистор.

TFT-TN и IPS это жидкокристаллические экраны. Отличия у них только в углах обзора, яркости и контрастности. IPS по всем этим критериям лучше TFT-TN.

Возьмем для наглядности недавнего бойца с гравитацией, которого уже не спасти, а значит его и не жалко)

Картинка тут покруче фейрверка на день города. Так умирают IPS дисплеи, когда падают на нижнюю грань. Черные пятна это воздух внутри жк матрицы. А полосы - это повреждение шлейфа от дешифратора.

Дешифратор, это микросхема на дисплее, которая обрабатывает код от процессора и переводит его в изображение. Повредим шлейф от него и увидим полосатую штору вместо нормального изображения. А если звонко расколем микру, то на экране получим интересное ничего. Заменить дешифратор невозможно.

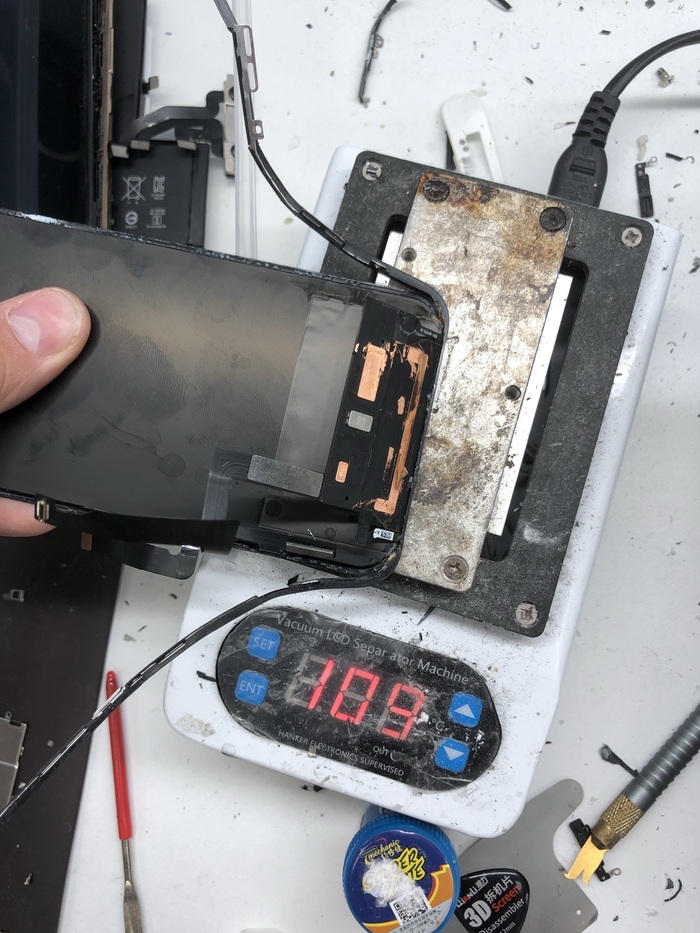

Сначала снимем рамку на сепараторе

Видите как близко рамка снизу прилегает к сгибу шлейфа? Вот по нему и прилетает при ударе об нижнюю грань и стреляет полоса, или вообще скалывается часть матрицы, как в нашем случае.

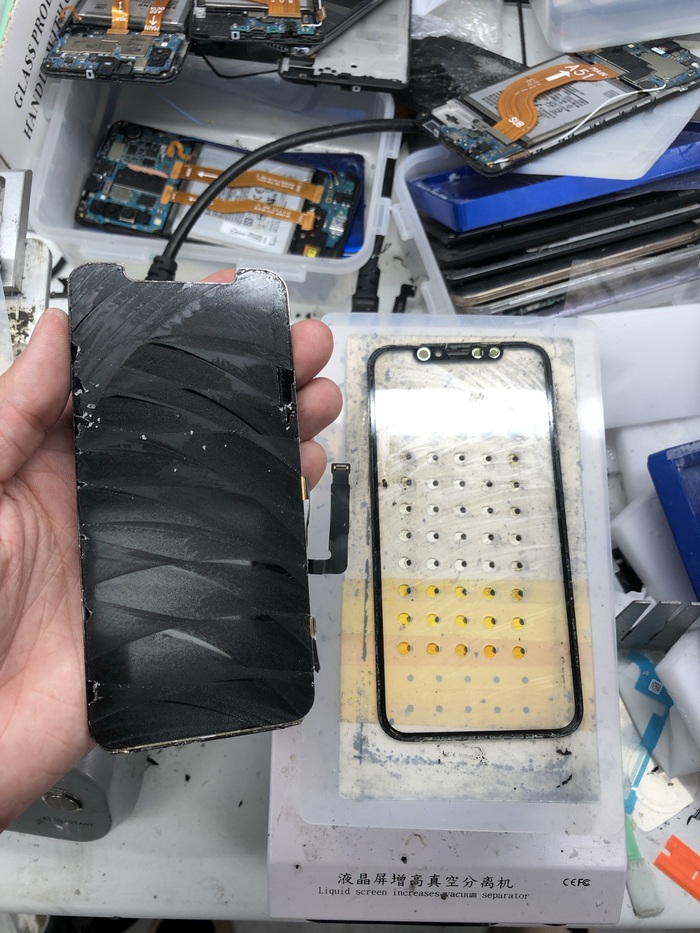

Затем срезаем стекло.

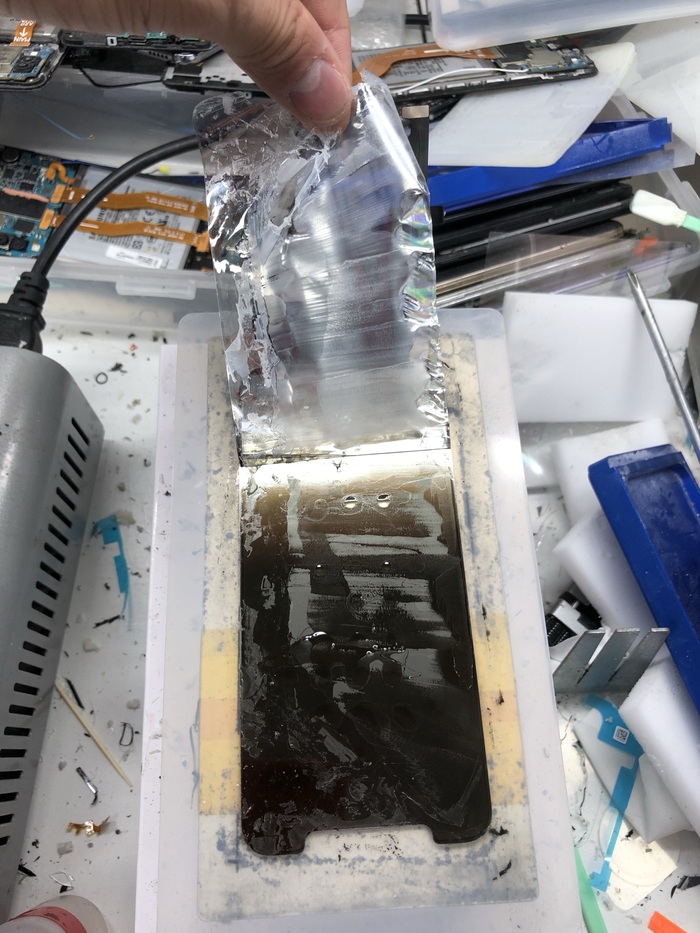

Стекло клеится к матрице на прозрачный клей. Который бывает двух видов.

OCA - Optical Clear Adhesive, что в переводе с эльфиского означает "Оптически чистый клей" Продается в листах и требует дорогих станков и прямых рук.

LOCA - Luquid Optical Clear Adhesive что в переводе с эльфийского - "Жидкий оптически чистый клей". Продается в виде геля в тюбиках и не требует специальных навыков.

Я клею на OCA пленку, потому что идеальный результат можно достичь только с ней. Очень дорогая технология и не все сервисы могут её себе позволить.

На LOCA гель клеят на всяких рынках все те, кто не может себе позволить станки и пряморуких мастеров. Очень грязная технология, оставляет кучу жирного геля внутри аппарата, На IPS матрицах заливает подсветку и со временем может начать желтеть или отклеиваться если плохо просушить. Но если не хочется тратить деньги и каким то чудом вы все таки сняли стекло не убив матрицу, то ваш выбор именно эта технология.

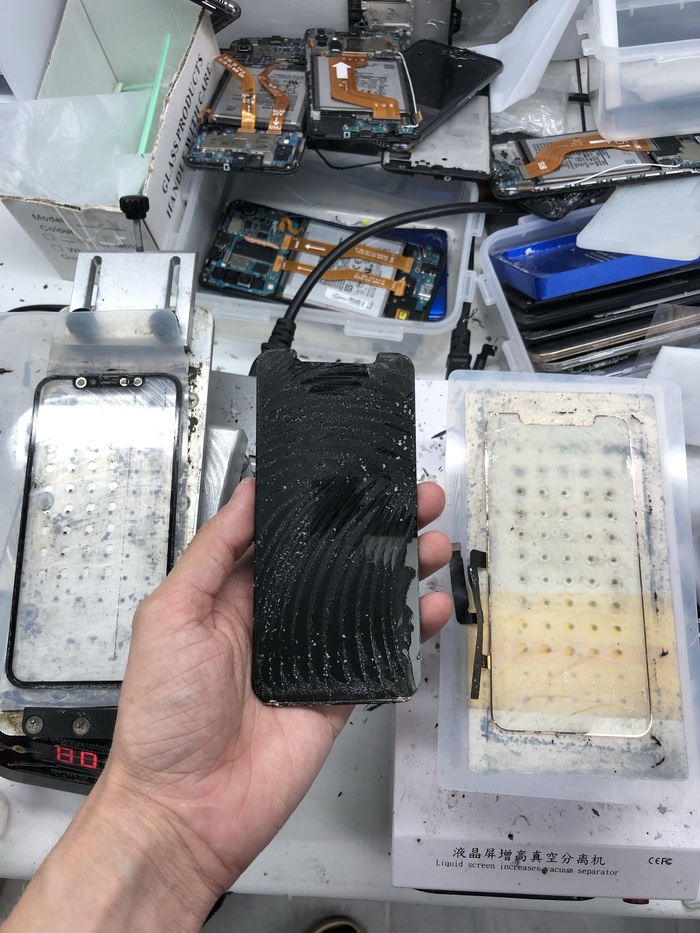

Далее срезаем слой тачскрина.

Справа прозрачная пленка со шлейфом.

Тачскрин - это слой, который считывает нажатия с ваших пальцев.

До iphone x тачскрин располагался прямо на стеклянной матрице и поменять его было нельзя. А после десятки его начали делать отдельно, но на самом деле это не очень надежно, тк если стекло сильно разбито , то тачскрин часто отказывает и перестает реагировать на пальцы. С моделями до x такие дефекты были редкостью. Можно конечно сказать что тяжело реализовать тачскрин в матрице с такими закруглениями и вырезом, но что то ни у honor 8x, ни у mi 8 lite такой проблемы не возникло и тачскрин там прямо в матрице располагается. Почему яблочники решили сделать так до сих пор загадка. Забавно что на копиях iphone XR/11 тачскрин тоже идет не отдельно, а на самой матрице. Такие дела)

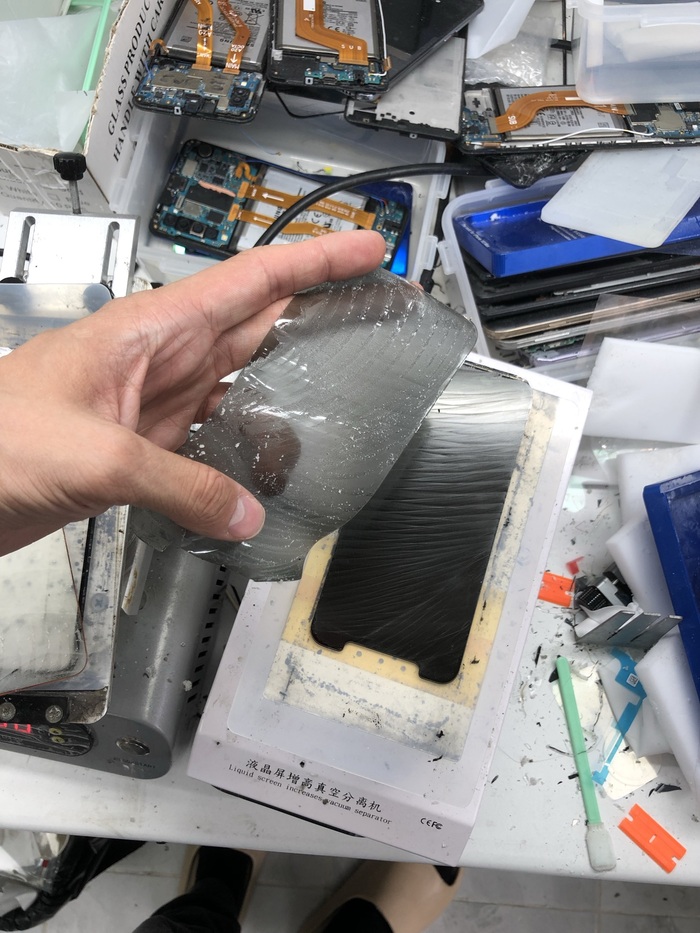

Далее снимаем верхний поляризатор.

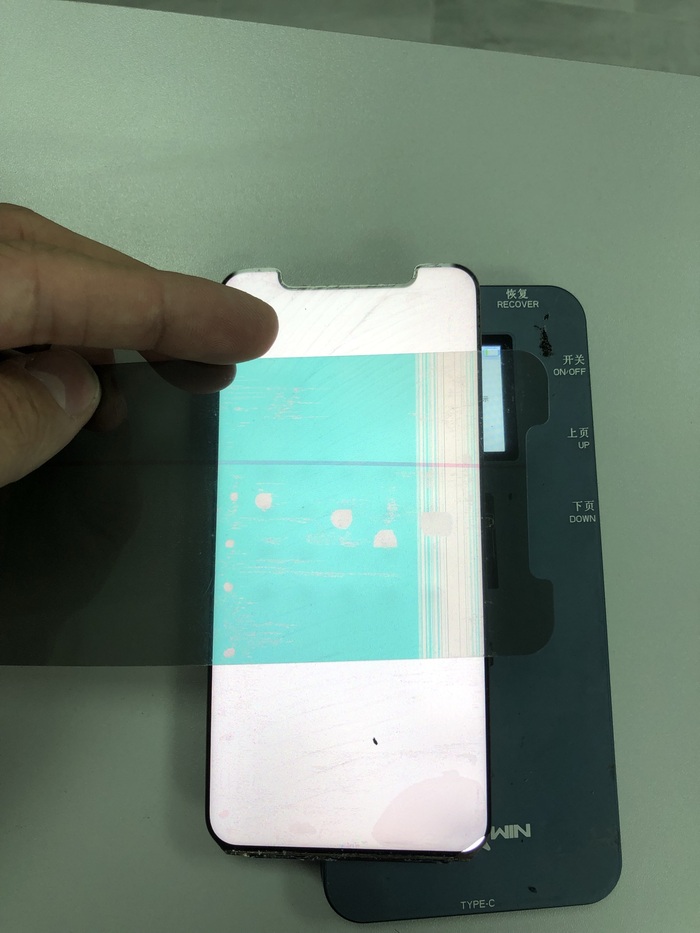

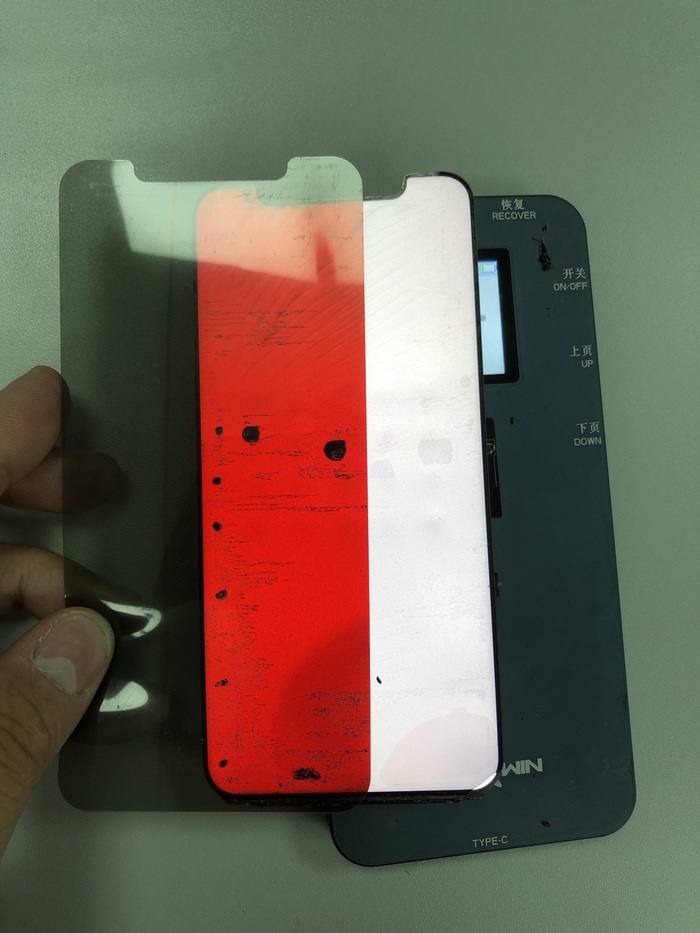

Поляризаторов на ЖК матрице 2, с обеих сторон, снимаем хотя бы один и картинки не будет.

При этом важен угол поляризации, потому что если перевернем поляризатор хотя бы на 90 градусов уже увидим негатив, вместо нужного цвета.

Затем снимаем подсветку.

Как видим без подсветки матрица ничего не показывает, тк жк матрицам нужен внешний источник освещения, сами по себе жидкие кристаллы свет не излучают.

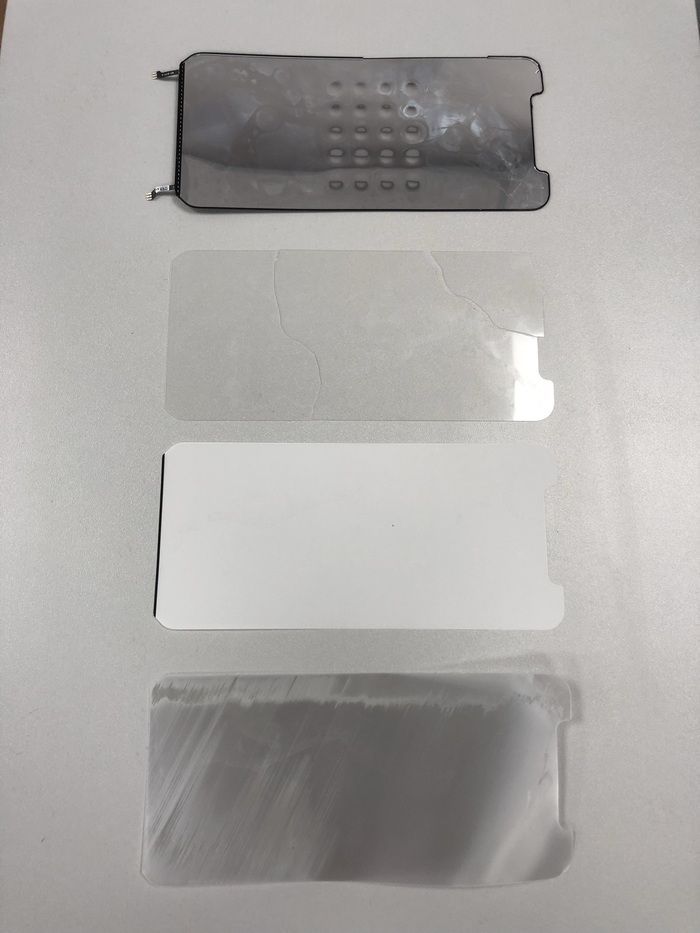

А состоит подсветка из 4 слоев

В самом верху отражатель со шлейфом светодиодов

Затем пластиковый рассеиватель, в него светят светодиоды

Следом идут 2 слоя пленочных рассеивателей, они нужны что бы свет был равномерный без черных участков и засветов.

Именно подсветка отвечает за то, как мы видим белый цвет на ips матрицах. Потому что для белого цвета матрице достаточно просто не включать в этом месте жидкие кристаллы)

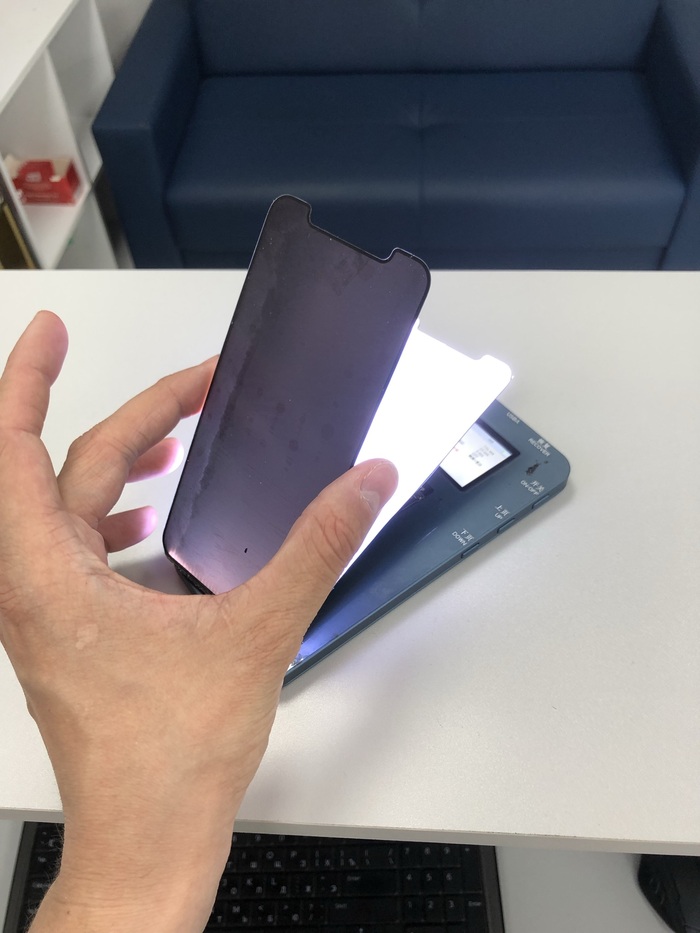

Теперь снимаем последний слой в виде заднего поляризатора. Он зеркальный, что бы отражать свет от подсветки ровным тоном. Таким образом получаетсяб что светодиоды светят между двух зеркал и рассеивателей. Поэтому подсветка получается ровной.

И остается только слой матрицы. Именно это слой нельзя заменить, все остальные можно заменить, собрать в обратном порядке в идеал и получить готовый дисплей как из магазина.

Голая матрица почти прозрачная, ведь черный цвет, который мы видим на выключенном экране дают ей поляризационные пленки. Без них её можно будет просветить насквозь.

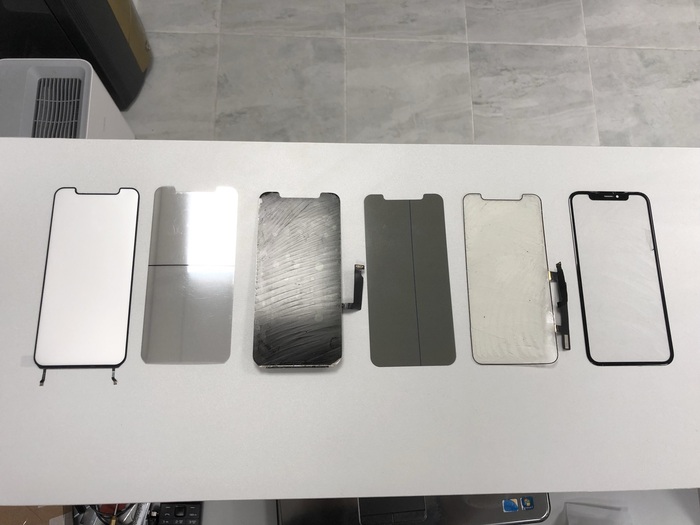

Давайте поведем итог, разложим все слои дисплея iphone xr

Слева направо: подсветка/задний поляризатор/матрица/верхний поляризатор/тачскрин/стекло.

Обычно для восстановления дисплея хватает замены первых 3х слоев, а именно стекла, тачскрина и поляризатора. Дальше них повреждения обычно не доходят.

Подсветку обычно меняют у утопленных аппаратов или если телефон сильно грели.

Ну а задний поляризатор это такая редкость, что если дошло до него, то дисплей проще поменять на другой, потому что матрица становится чересчур тонкой и сломать её при снятии поляризатора очень легко. Но я восстанавливаю и такое.

По сути все можно восстановить если ваш дисплей не похож на нефтяную скважину или полосатую штору.

Чуть позже выложу подобный нудеж, но насчет амолед матриц.

Берегите свои трубошлепы, а я пойду переклеивать очередного бойца.

Всем удачных ремонтов.

Сегодня я расскажу про очередную модель от корпорации добра.

Телефон, который ты гарантированно убьешь, если полезешь его переклеивать в первый раз. Google Pixel 4.

Если вы думали, что только китайцы живут в мире бесплатного герметика, то вот вам чистокровный американец, который переплюнул их всех.

Даже несмотря на то, что пиксели я люблю, ценю и уважаю, некоторые решения этой компании вызывают у меня ряд вопросов. Ибо такие подлости мне ни корейцы, ни китайцы не преподносили. Но об этом чуть позже.

4 серия пикселей интересна тем, что американцы из гугла насмотрелись на яблочников с их face id и решили впилить его в pixel 4 и pixel 4XL. А назвали все это дело "фейсконтролем", как будто их телефон это клуб, в который тебя не пустят если ты поддатый)

Сейчас эта функция уже во всем Китае распознает кто украл пачку риса из местного диксияо, а у нас эта функция стоит в банкоматах сбера и следит как ты снимаешь шейкели со своей карты.

По сути работает следующим образом. Один сенсор выпускает ик лучи, а инфракрасная камера сканирует эти лучи и определяет тем самым что за физиономия перед ней. Технология сложная и занимает огромное места в телефоне, но прикол в другом. Сами же гугл в новых андройдах добавили скан по лицу через обычную фронталку без кучи датчиков и сделали полноценный фейс бесполезным. А затем и выпили его из 5 серии.

Но это все отступление, а мы тут собрались посмотреть как люди работают. Поэтому приступим.

Осмотрим пострадавшего.

Пациент скорее жив, чем мертв. Поэтому начнем разбирать.

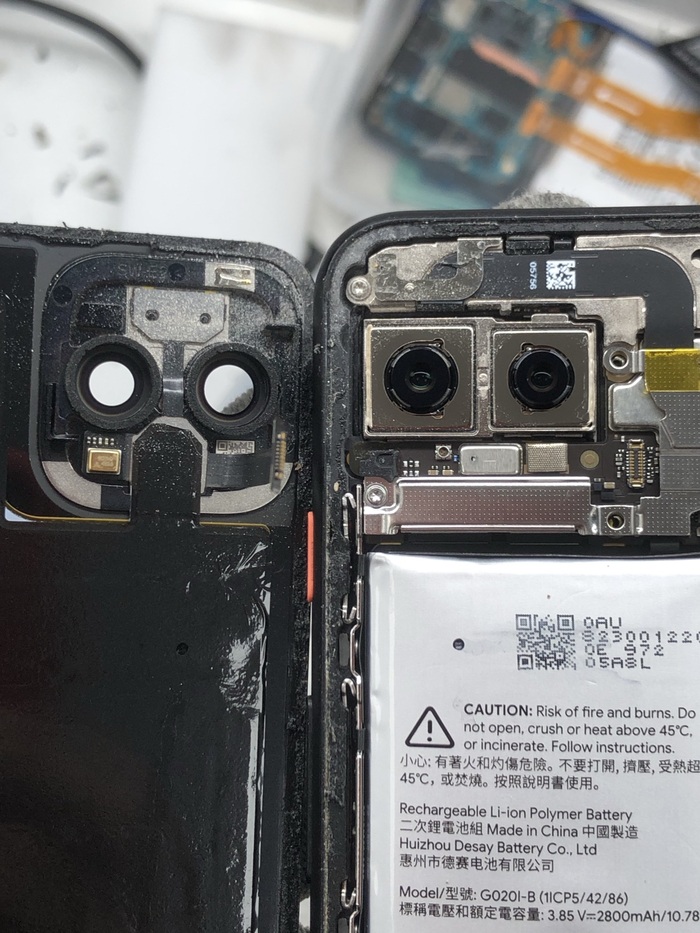

Так так так, а это что ещё за пыль на крышке? Телефон же влагозащищен. Откуда её надуло в таком количестве? Ещё и на основную камеру)

А ответ прост. Инженеры гугла объелись черешни и зачем-то на заднюю крышку поместили антенну, которая толкает другую антенну на корпусе. По сути корпус вечно пытается вытолкнуть крышку, которая чувствует себя примерно так)

Ни у одного телефона не видел такого странного решения, ведь любая проклейка сохнет через год, а если её что-то пытается годами вытолкнуть, то это в конечном итоге и произойдет.

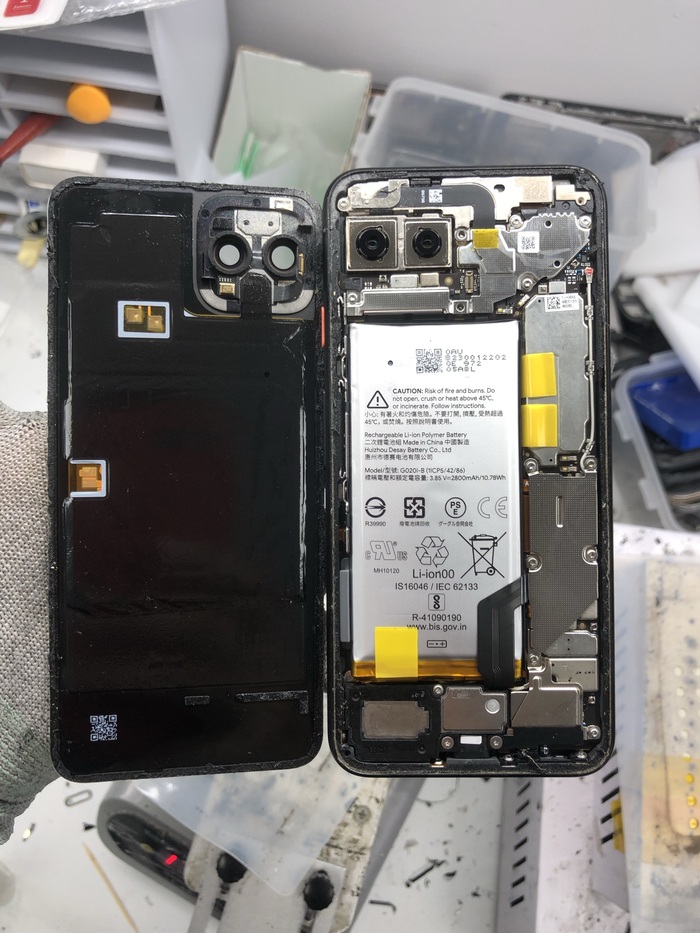

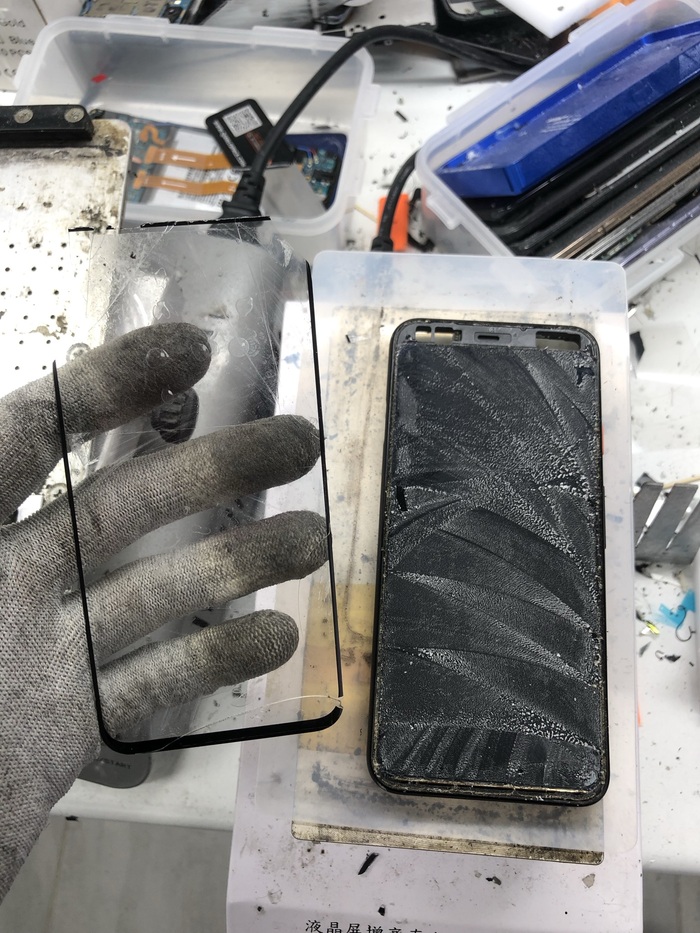

Ну ладно, едем дальше, разбираем аппарат и срезаем стекло.

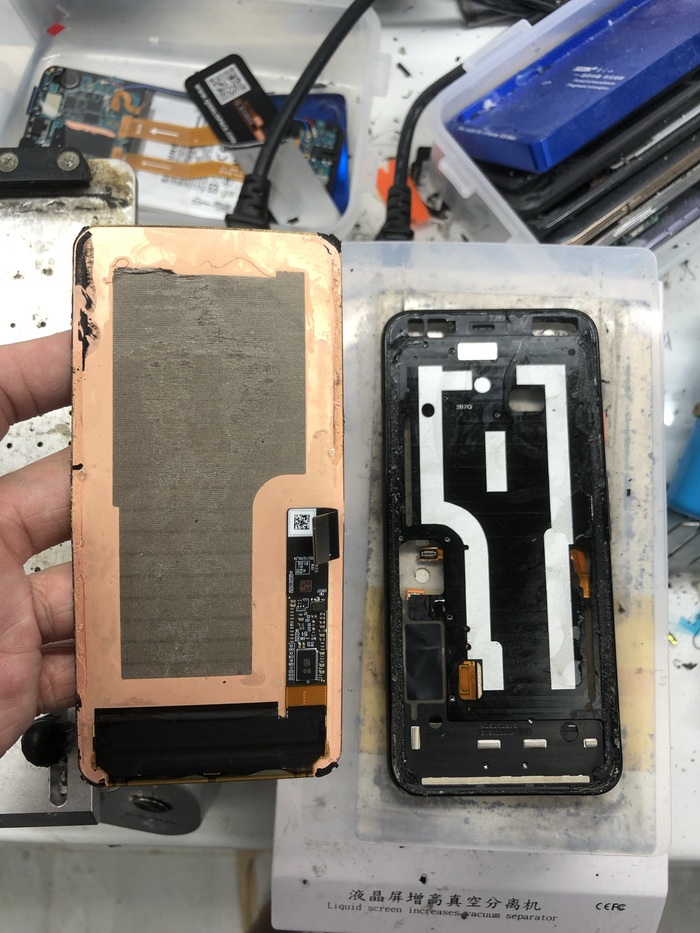

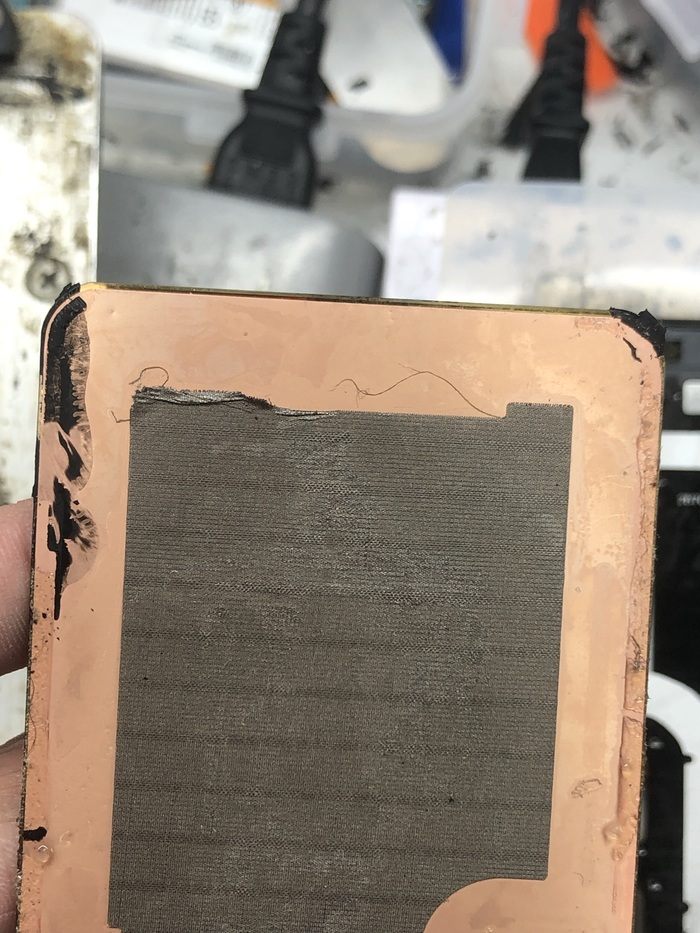

Отлично, теперь очистим от клея матрицу выклеим ее из рамы. Но не всё так просто, как кажется)

А все потому, что матрица приклеена на огромный кусок дубового двухстороннего скотча. Не по краям как на других аппартах, а прям везде, часть на раме, часть на матрице. Ещё и куча герметика по краям и в районе шлейфа, если не знать что тебя ждет, то дисп труп без вариантов, потому что если попытаться сразу дисп с битым стеклом из рамы выклеить то модуль разорвет. Ещё раз повторюсь такого решения я не видел ни у одного телефона кроме 3 и 4 серии пикселей.

Герметика столько, как будто его на юноне собирали.

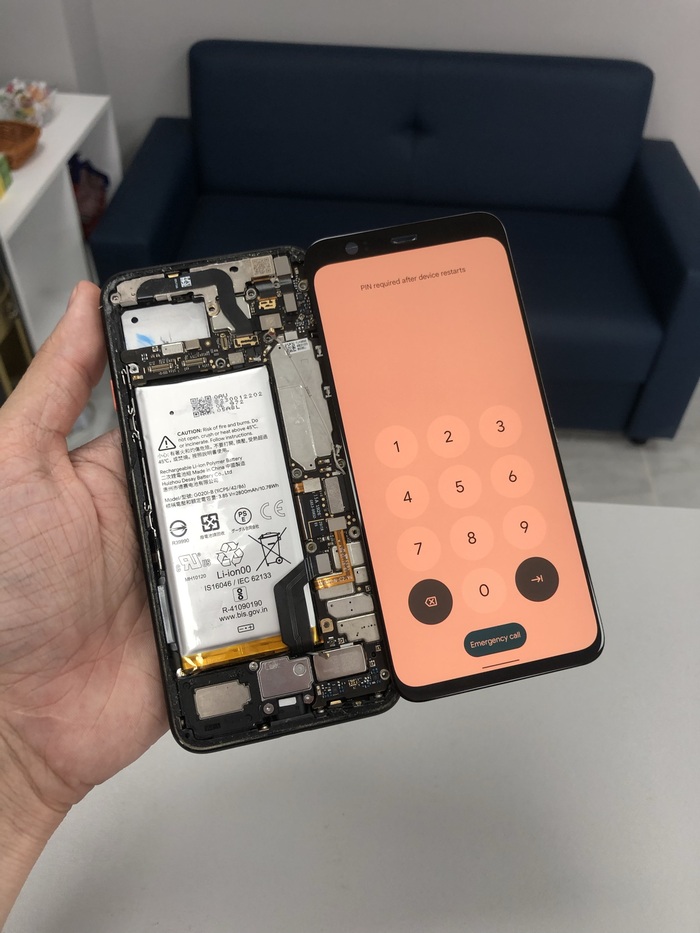

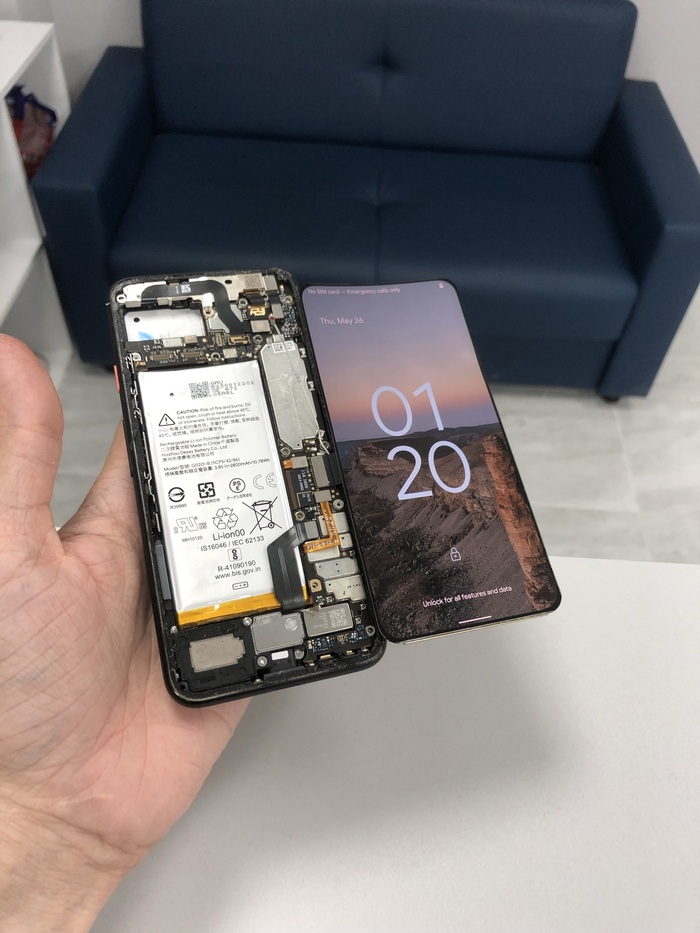

Ну ладно, cамое сложное позади, пора проверить матрицу после чистки и удаления этих огромных кусков герметика.

Огонь. Прессуем с новым стеклом и проверяем результат.

Супер, собираем аппарат обратно, клеим дисплей на двухсторонний скотч с дорогущим термоклеем и проверяем готовый результат.

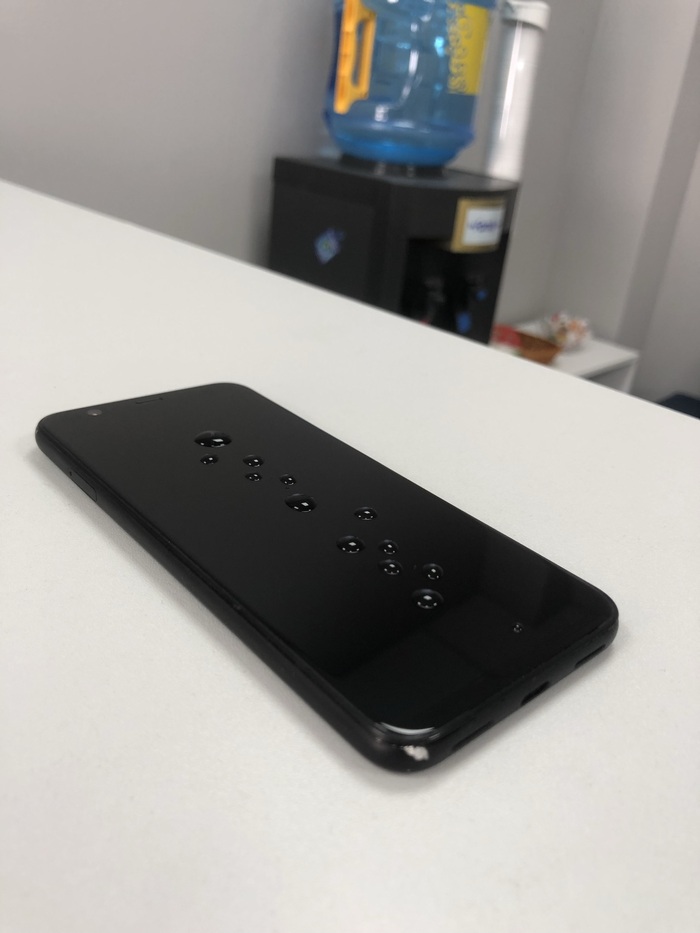

Огонь, а как олеофоб?

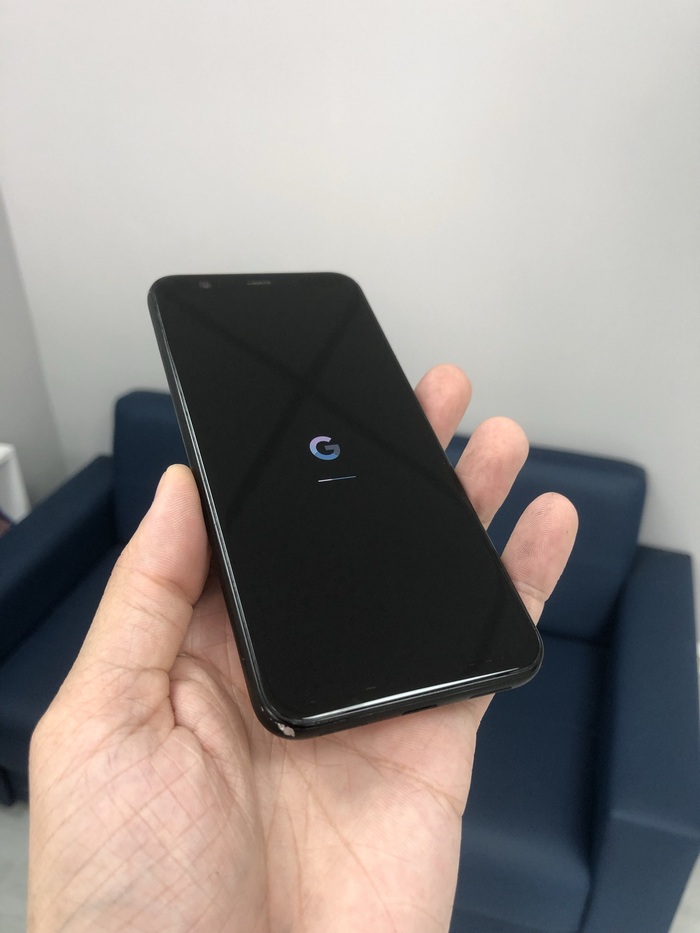

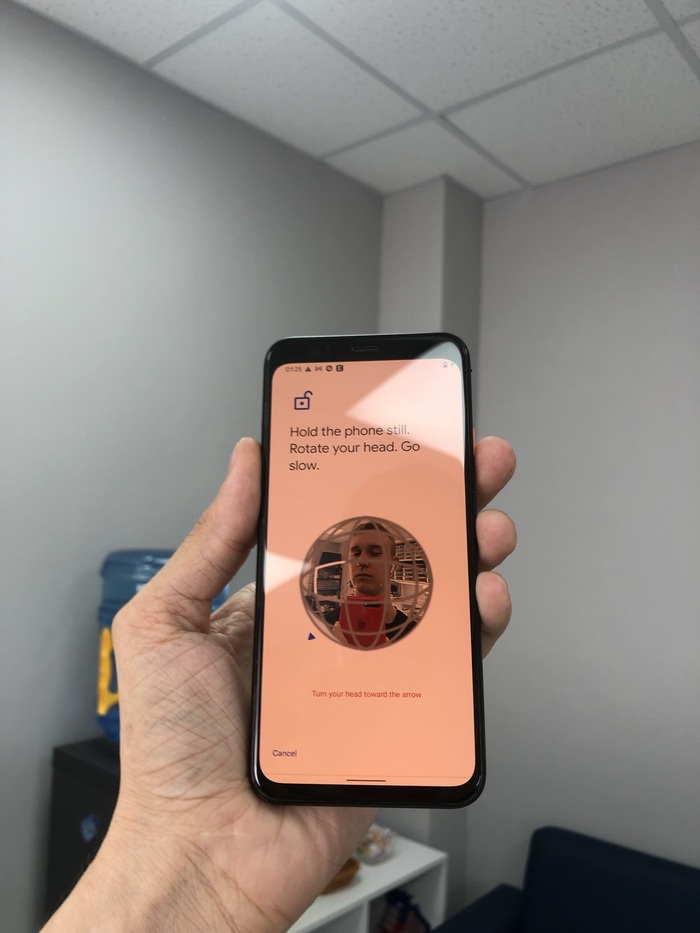

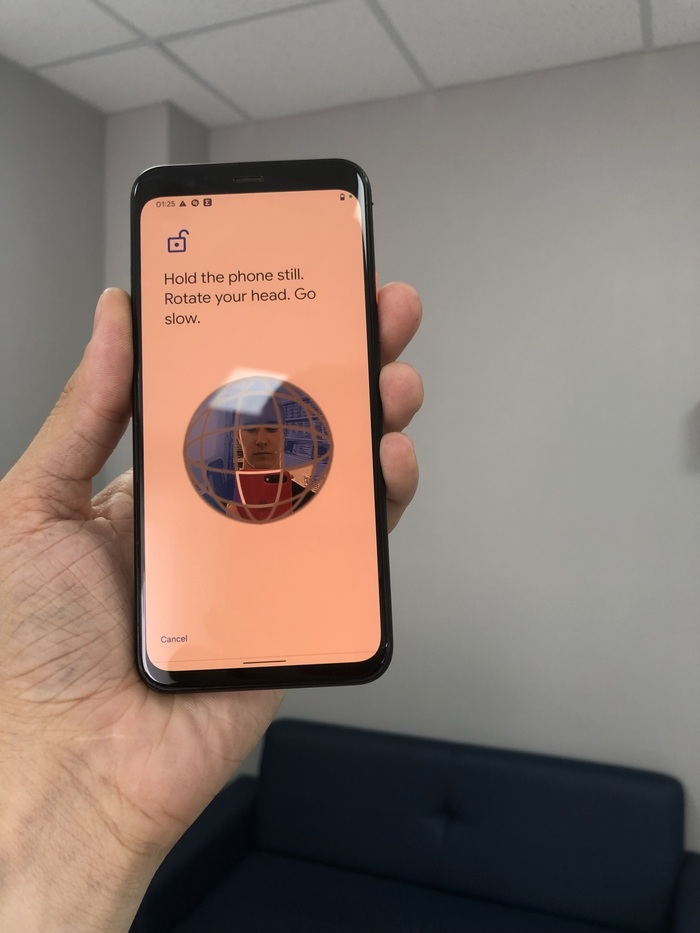

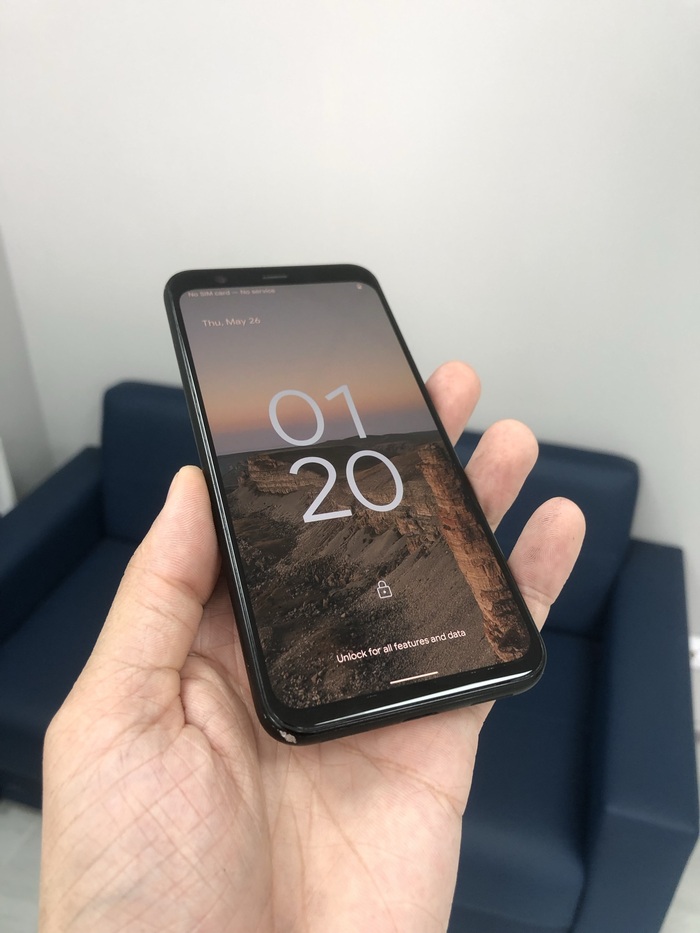

Идеал, ну и самое главное, ради чего мы здесь и собрались - фейсконтроль)

Супер, битый пиксель теперь целый.

По цене вышло в 2 раза дешевле замены дисплея.

Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)

Всем удачных ремонтов. Берегите нервы переклейщиков, особенно после инженеров гугла)

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама пришлю Паровозика Томаса. Всем добра)

Сегодня я расскажу про замену стекла на гнутом китайце из златоглавой. Oneplus 8 pro.

А так же про любовь китацев залить герметиком все, до чего их палочки для риса дотянутся)

Бренд Oneplus принадлежит китайскому концерну BBK, которых мы знаем по классным DVDшникам в нулевые. Но им принадлежит ещё Oppo, Vivo и Realme, которые они варят в одном котле и разливают по разным корпусам.

Например в том же Oneplus 8 pro стоит дисплей от Oppo find X2, а дисплей от realme a5 подходит ещё на 7(!) моделей. Да, они сделали 1 дисплей и поставили его в 7 разных телефонов! Где то сейчас Тим Кук не может уснуть от зависти, потому что он одну и ту же матрицу смог впихнуть всего в 3 модели iphone, а именно 7/8/SE. И только VIVO стоит в стороне не понимая о чем речь, тк на её модели нет совместимостей с дочерними брендами.

Вообще ванпласы крутые телефоны с шикарной оболочкой. Не чита кривой miui или harmony от huawei. Ставлю их по шкале моей любви рядом с пикселями. И как у пикселей, официальных сервисов в рф нет и не будет, поэтому ориг запчасти на них это птица редкая.

Начиная с 7 серии Oneplus решила, что они не хуже братьев корейцев из самсунга и выкатила модель 7 pro и 7t pro с загнутыми краями. От чего все фанаты ахнули и побежали тратить свои кошерные шекели, и BBK так понравилось гнуть дисплеи, что 8 серия вышла только с гнутыми экранами.

И все бы хорошо, экраны крутые. Только если уронил такой аппарат, то за замену дисплея придется отвалить столько, что придётся продать гараж.

Поэтому, чтобы сэкономить деньги любителя гнутых трубок, я буду менять на нем только стекло.

Но для начала заберем коробку со сдека.

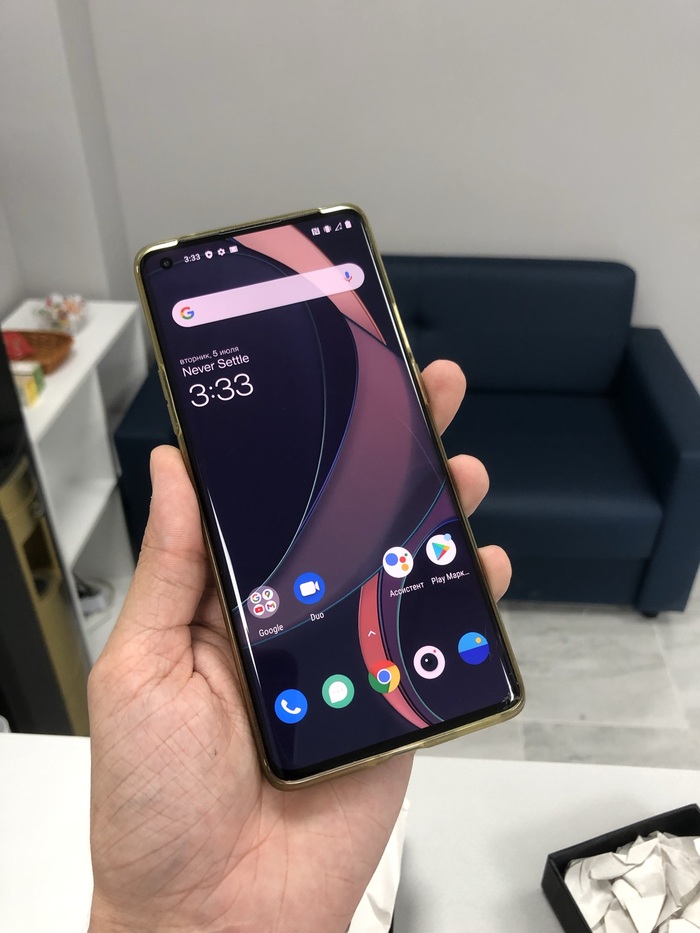

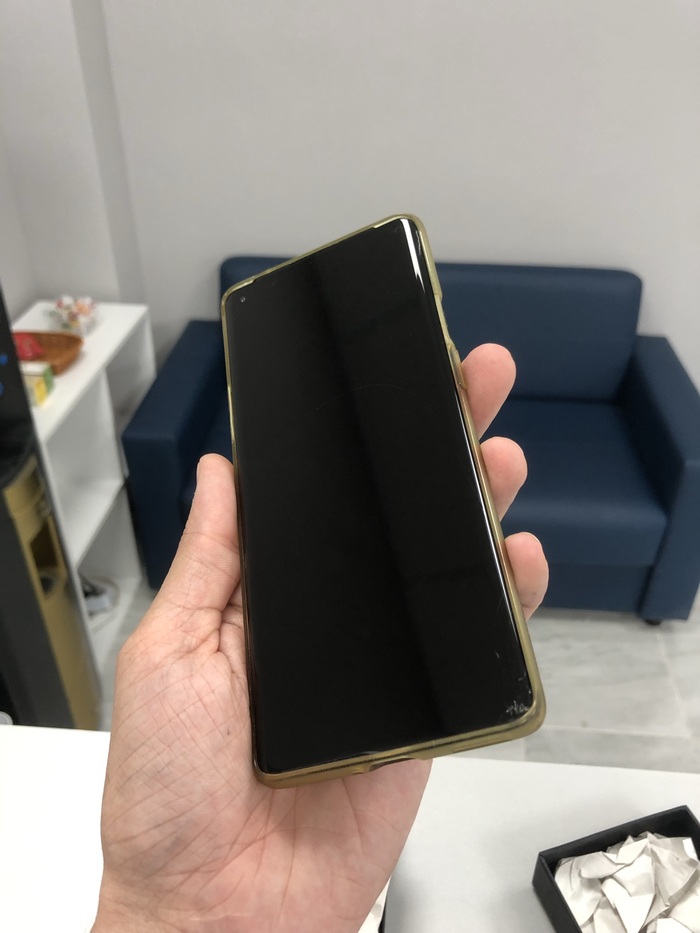

Вскрываем коробку, снимаем все слои антивандальной пупырки и осматриваем пациента.

Пока не понятно откуда на телефон готовилось нападение?

А так?

Уже понятнее, но изображение без дефектов, а значит можно приступать с снятию стекла.

Начиная с 7 серии китайцы решили заливать все тонной герметика по краям, поэтому бережно уберем его, иначе он убьет матрицу во время срезки. Герметик этот нужен для влагозащиты, хотя тот же самсунг края герметиком не заливает. Но у китайцев свой мир с бесплатным герметиком, поэтому почему бы и не налить)

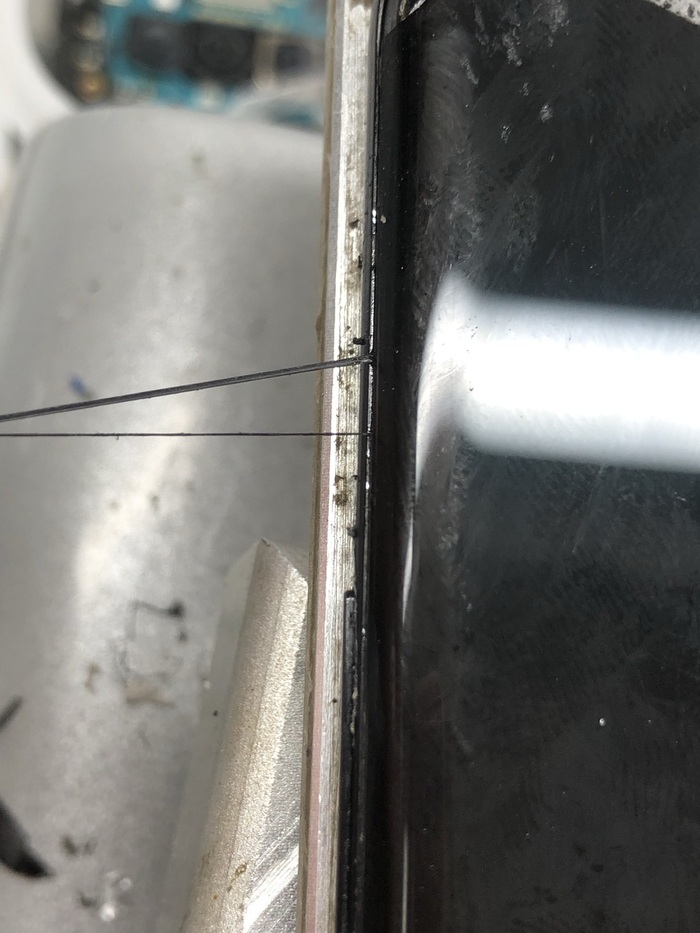

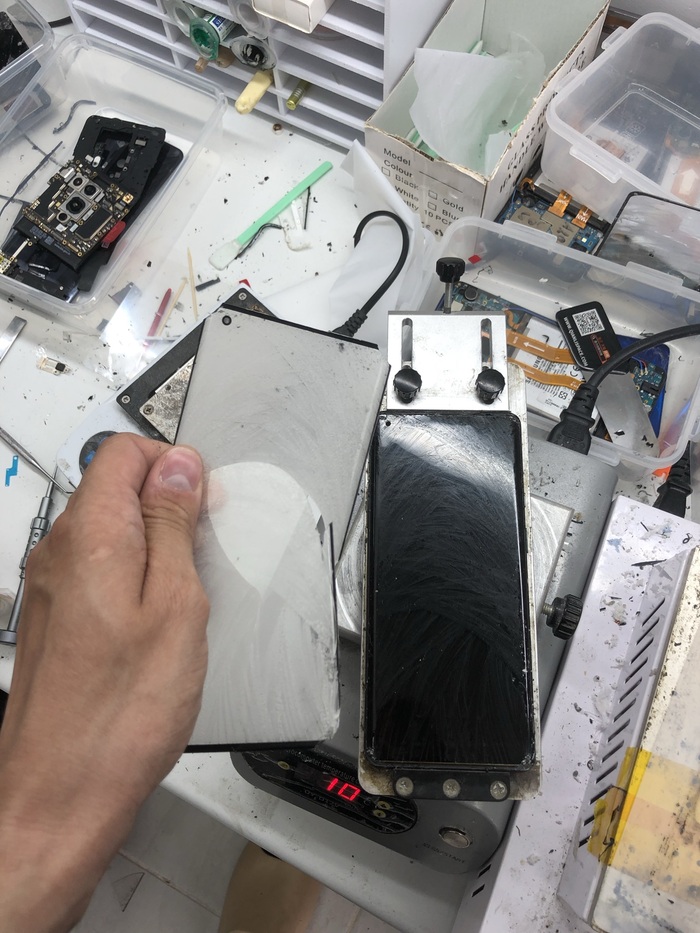

Далее заводим струну с угла и срезаем разбитое стекло.

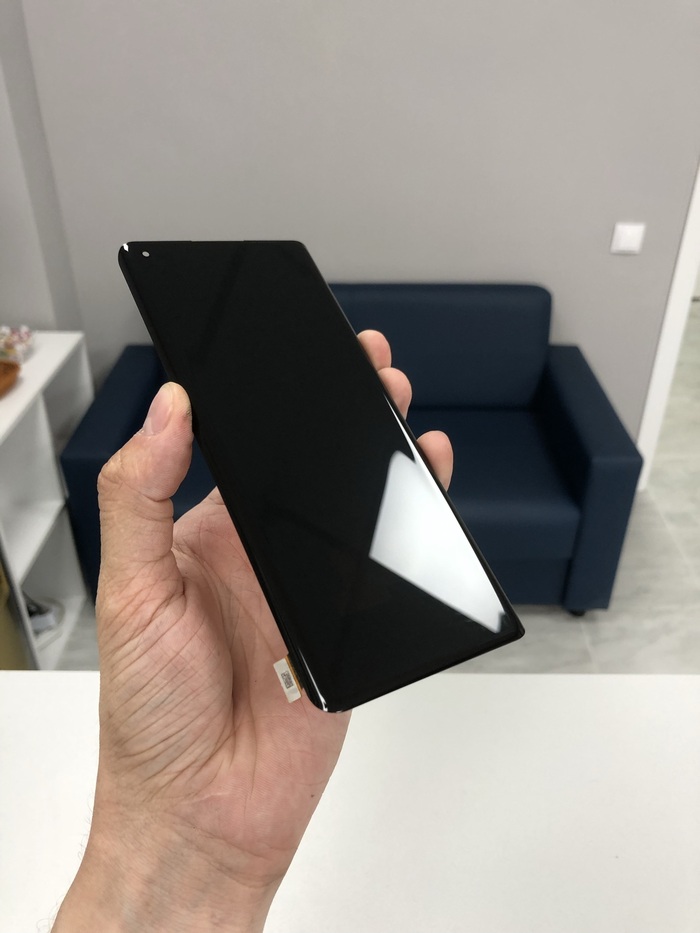

Затем выклеиваем матрицу из рамы. Приклеена она на двухсторонний скотч.

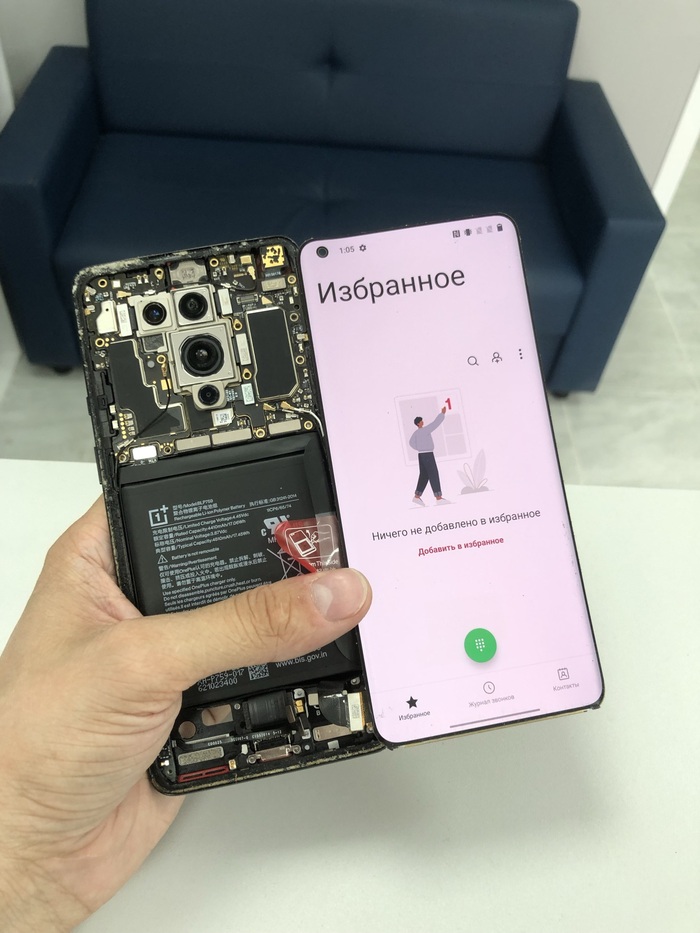

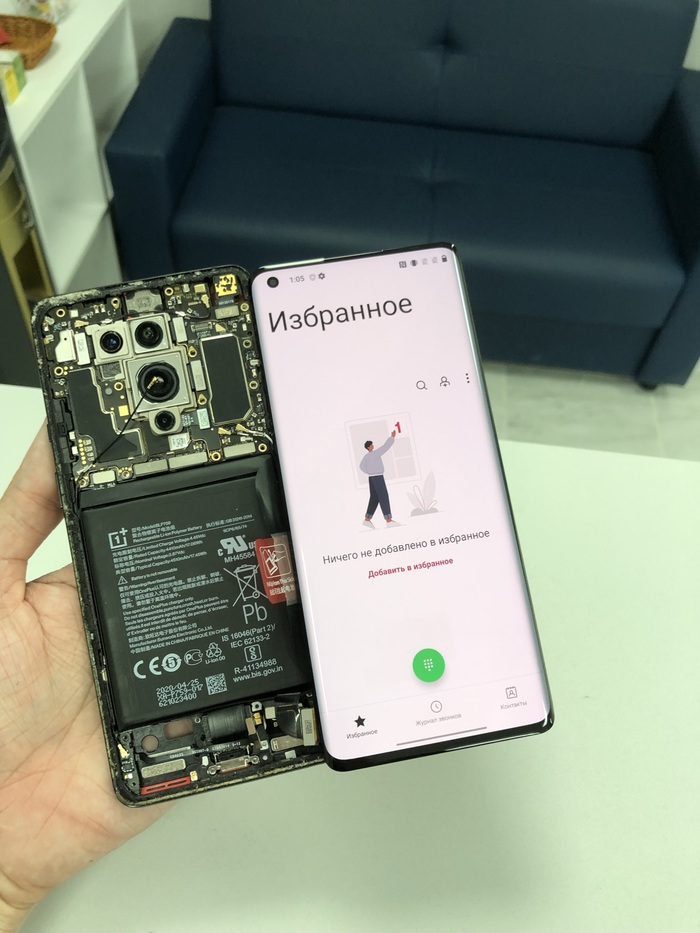

Теперь пора проверить живая ли матрица.

Супер, пора склеивать с новым стеклом. Центровать матрицу я буду руками, потому что все пресс формы на модели с глазками сбоку кривущие и глазок под фронталку после склейки в формах выглядит, как будто его ждет прием у офтальмолога.

Ну и проверяем результат.

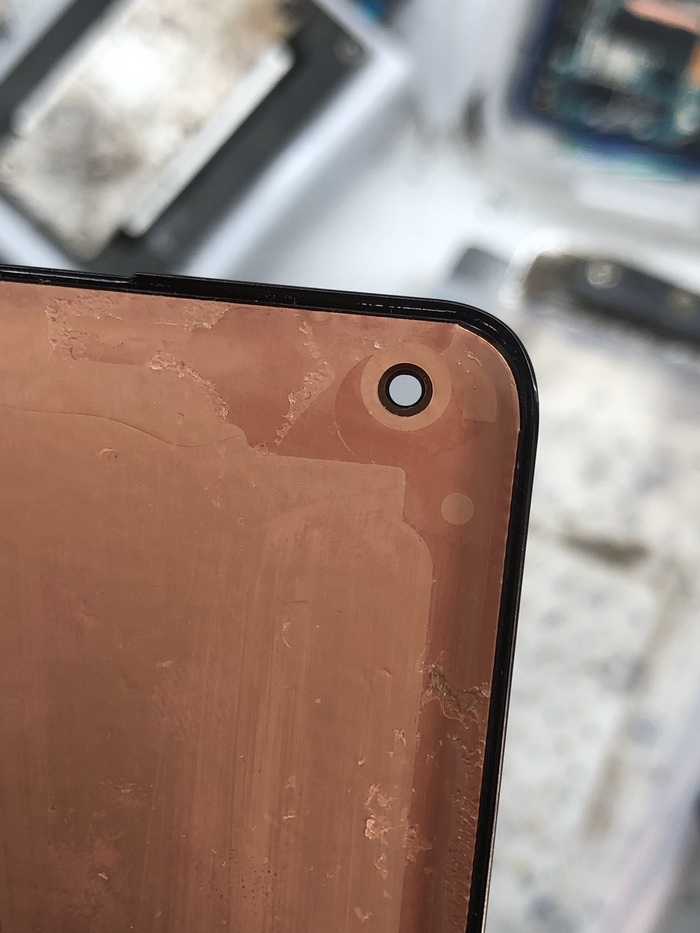

Ни единой пылинки, а глазок как отцентрован?

Собираем в обратном порядке. Восстанавливаем слой герметика по краям дорогущим термоклеем и любуемся конечным результатом.

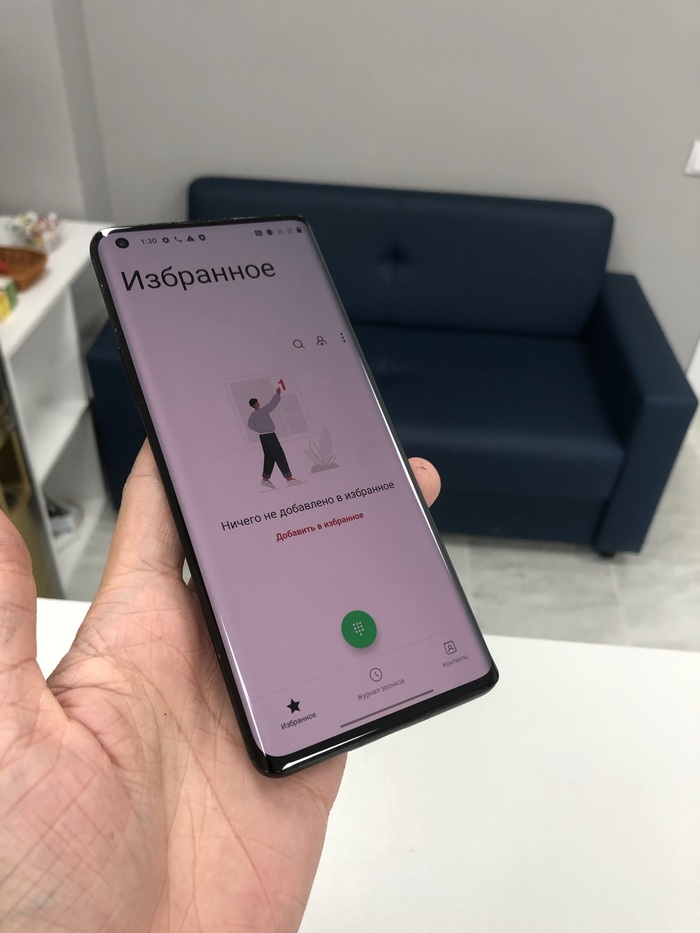

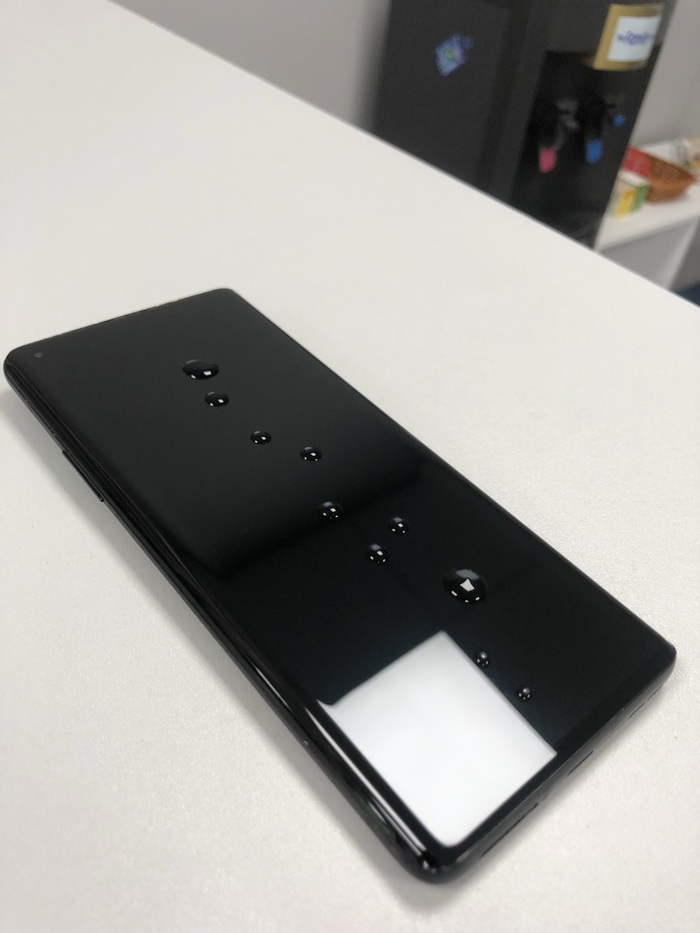

Идеально, а как олеофоб?

Кайф, пора завернуть обратно в пупырку и вернуть откуда взял)

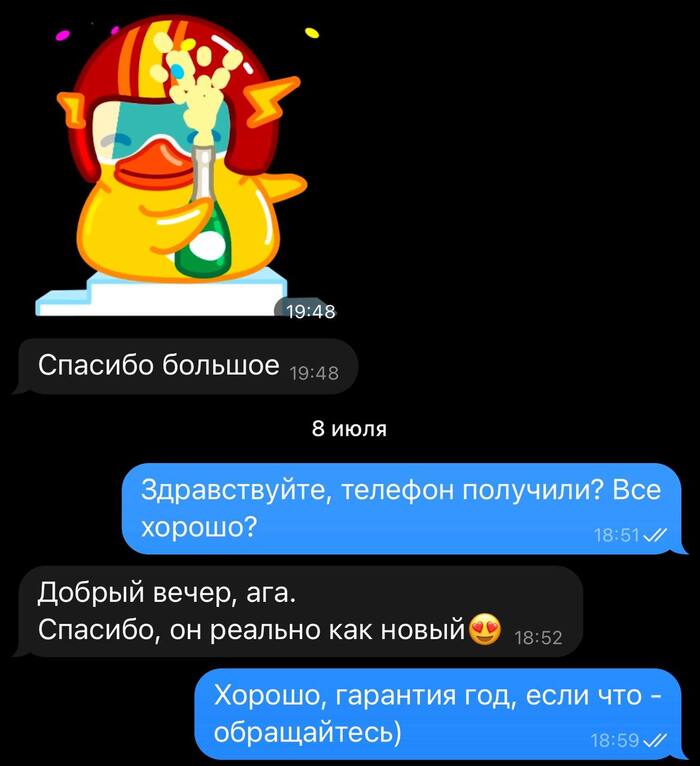

Аппарат уже вернулся в златоглавую. А вот и отзыв от довольного хозяина.

По цене вышло в 2 раза дешевле замены дисплея.

Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)

Всем удачных ремонтов. Берегите нервы переклейщиков и покупайте плоские телефоны)

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама пришлю мемы с продажей гаража. Всем добра)

Всех приветствую)

Данная плата просто перестала подавать признаки жизни.
Вот она красавица:

С таким предварительным дефектом плату включать не рекомендуется, что бы не усугубить ситуацию.

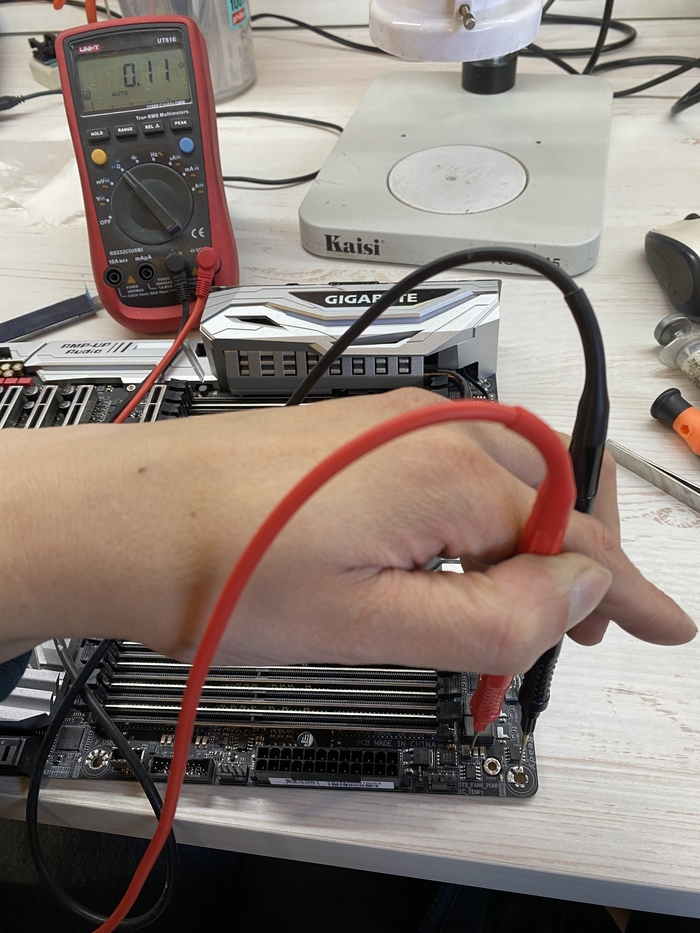

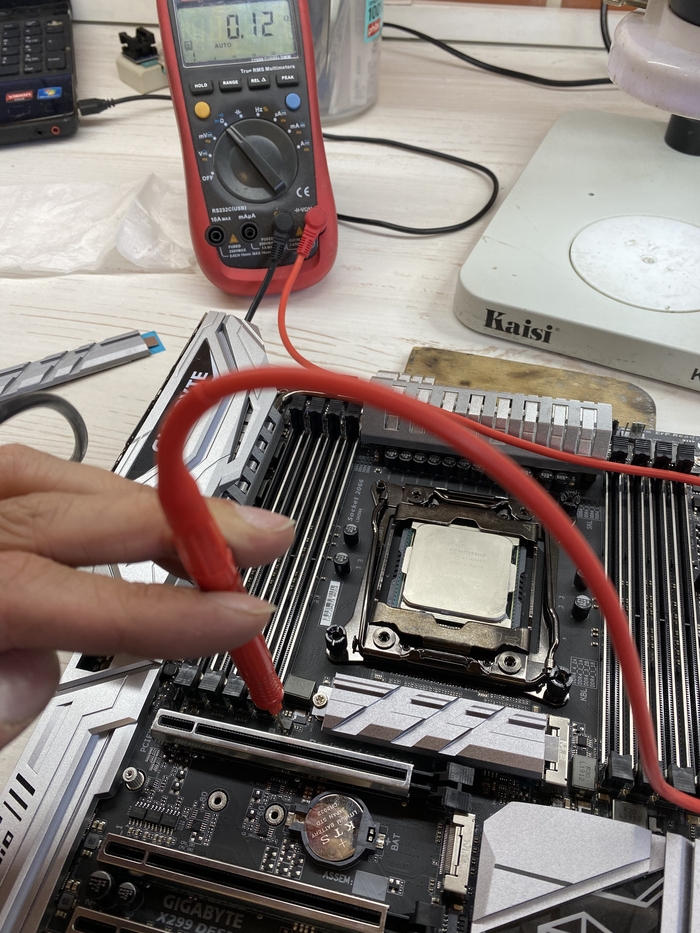

Замер сопротивлений на 24х и 16ти пиновых колодк ничего подозрительного не выявил.

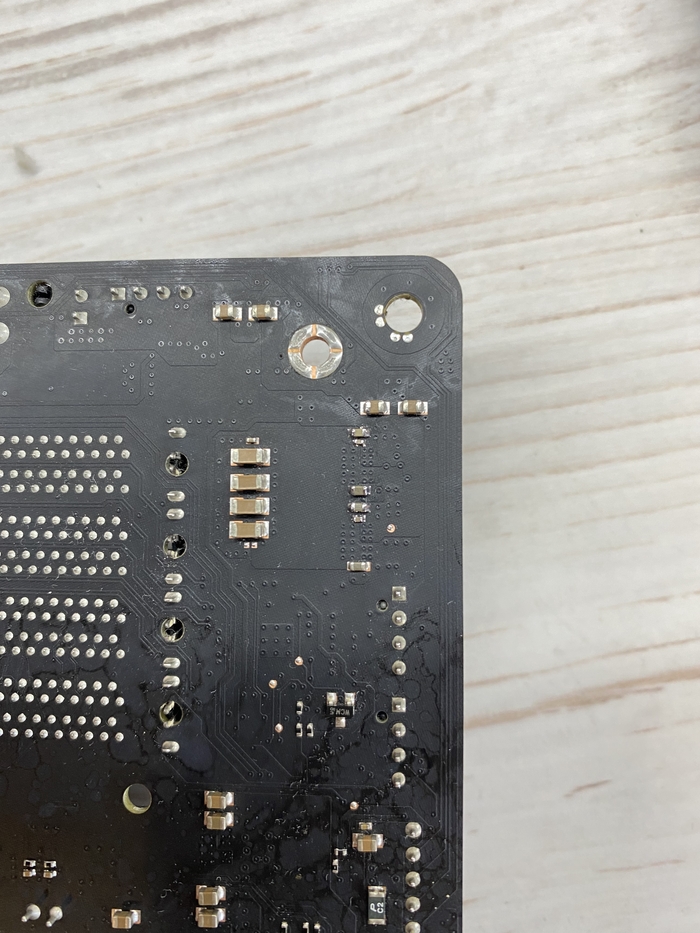

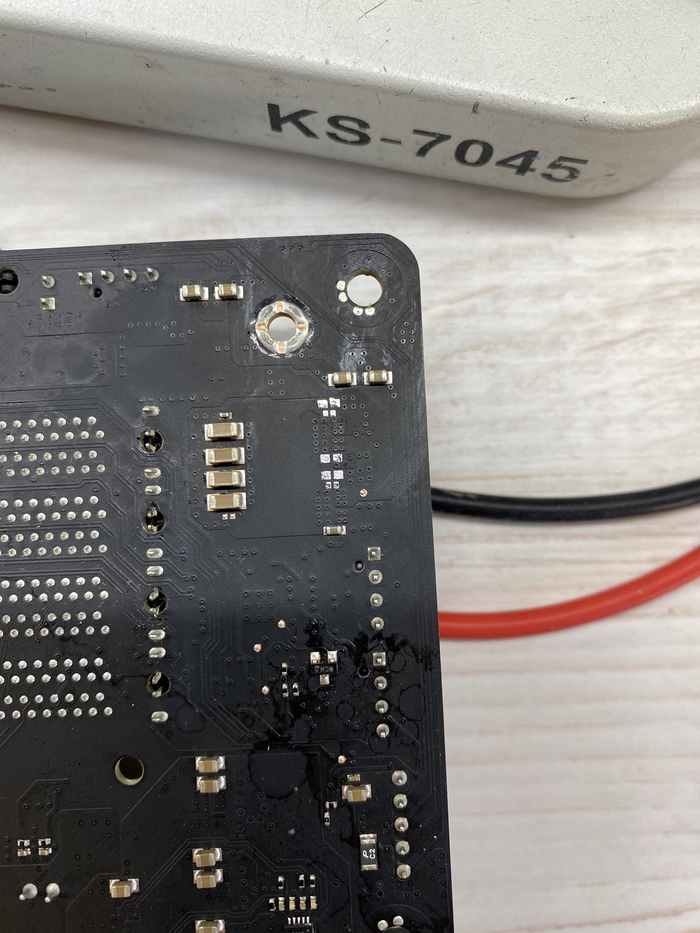

Перевернув плату обнаружил повреждение:

Немного ближе:

Перебиты пара дорожек.
Но проблема врятли в этом.

Кроме основных колодок питаний, на плате есть ещё куча дросселей по вторичным цепям.

Эти сопротивления тоже необходимо измерять.
И как раз на паре таких дросселей есть заниженное сопротивление:

Так как эти дроссели находятся возле слотов оперативной памяти, делаю вывод, что проблема именно с питанием оперативки.

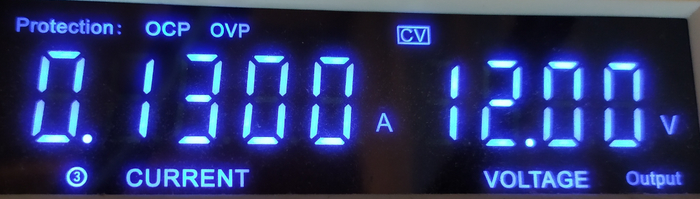

Виновником данных КЗ может быть много чего. Что бы ускорить процесс поиска, снимаю процессор и на один из дросселей подаю 0.8В с ограничение тока 2А, и ищу что греется.

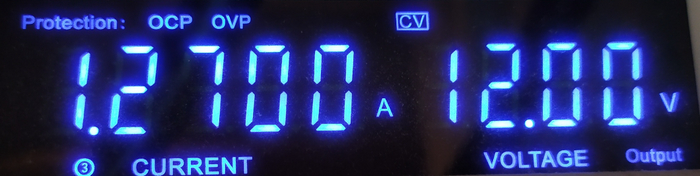

Спустя некоторое время, чувствую нагрев с обратной стороны платы, а там ряд конденсаторов:

А все эти кондеры стоят на одной линии, поэтому выйти из строя мог абсолютно любой. Осмотром под микроскопом виновника не выявил, поэтому принял решение снимать их все и прозванивать по отдельности:

И виновный таки найден:

Прогорел в самом низу на углу, поэтому в микроскоп и не видно было.

После демонтажа неисправного кондера, проверяю сопротивление на дросселях:

Сопротивление выросло. А значит можно припаять исправные с донора:

И проверяем:

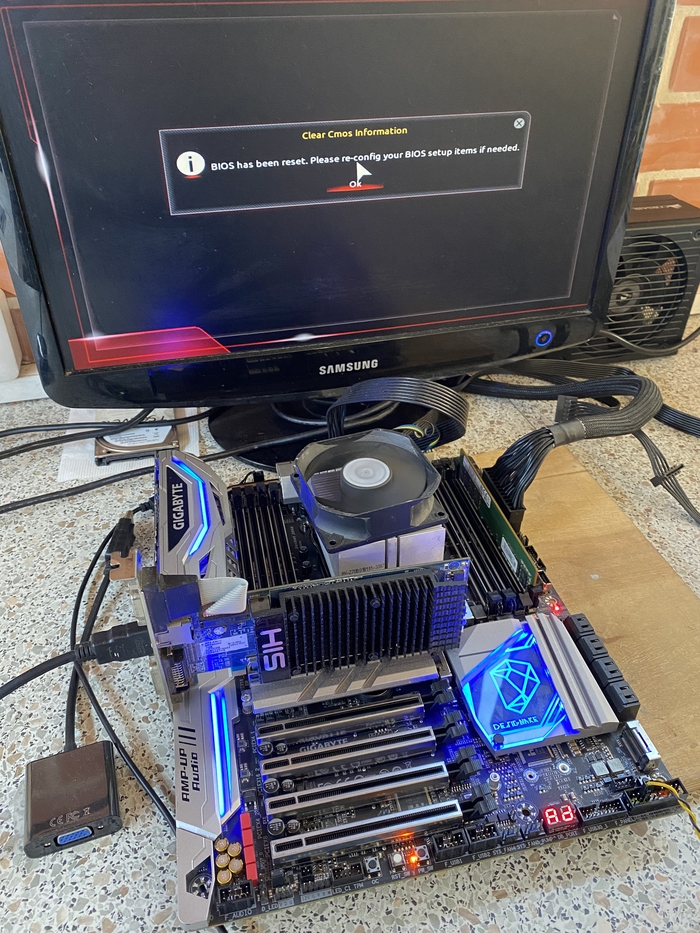

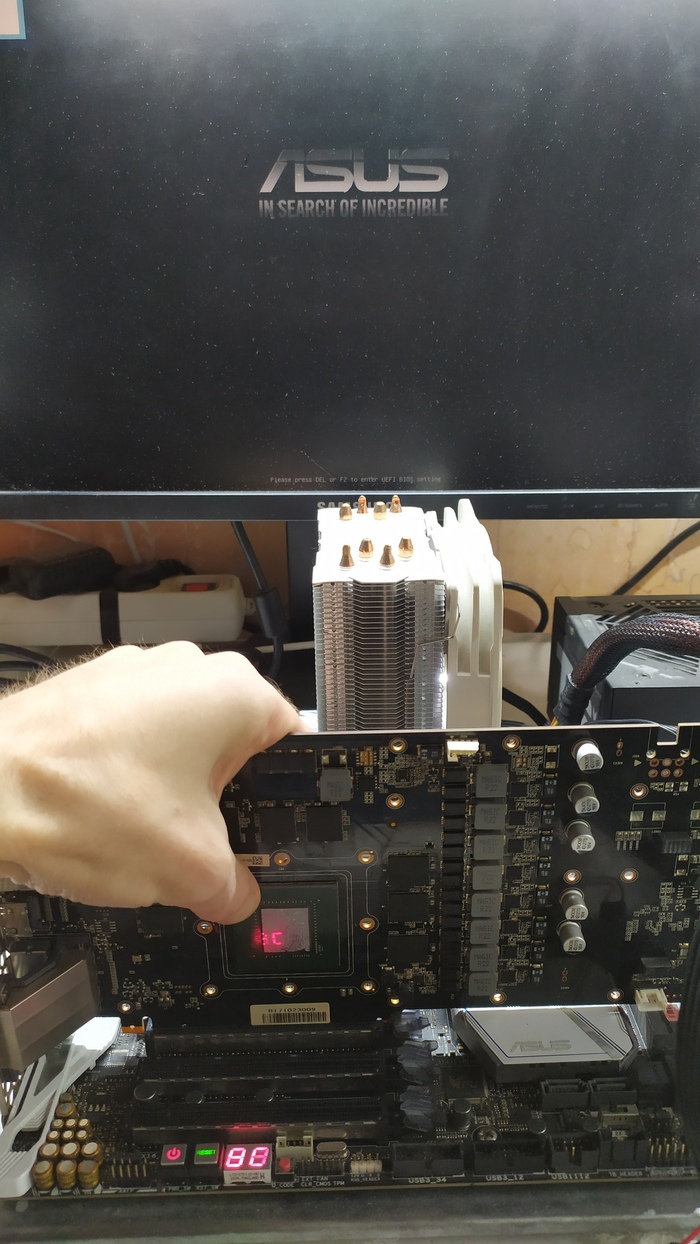

В собранном виде плата светится как новогодняя ёлка:

Кайфовая конечно 😀

На этом ремонт окончен.

Москва

Читателю привет

Спрашивал тут @Va4o4o по своей 1070 следующее: А у меня gtx1070 при температуре выше 60 падала с артефактами, погрели, точно не знаю как) теперь вообще нет изображения, хотя карта определяется дрова ставятся, если использовать её как основную то появляется чёрный экран отличный от того когда нет вообще сигнала. Есть шансы вернуть её к жизни?) визуально я нашёл только парочку сколотых катушек индуктивности, но вроде бы не сильно

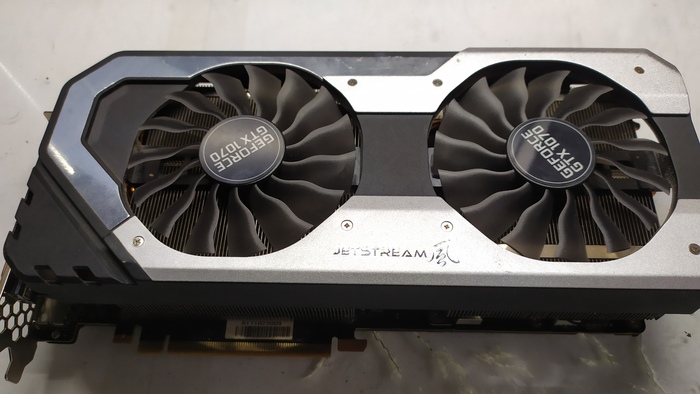

Собственно привезли карточку. Это палитка джетстрим у нас, она и не работает

Может и давала картинку у владельца до драйверов, но я такого не смог добиться, у меня карточка не даёт кино и висит на определении материнкой

Ладно, разбираю её, а внутри вижу мазню из кпт8, ну и гретые вообще все чипаки

Всякие разводы и подтёки вокруг чипов хоть и плохо, но видно тут

Особо остатки флюса не видно на плате даже, но немного рядом с гпу есть капли всё же

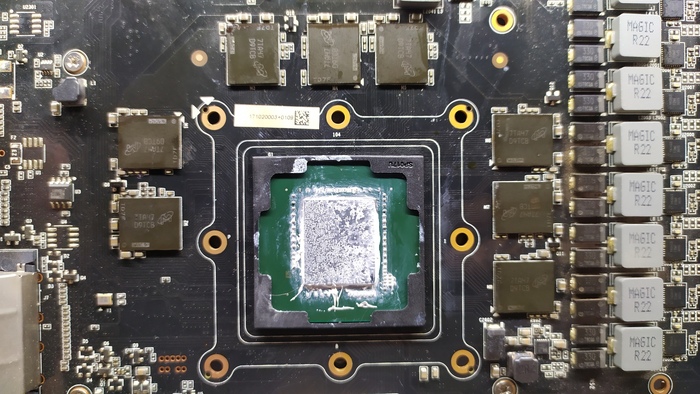

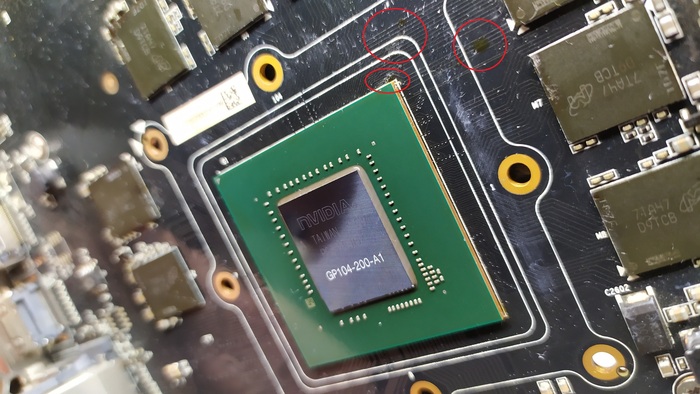

ГПУ пока отмыл для осмотра тоже, на вид вполне приемлемо, можно посмотреть дальше тогда

А тут похоже отвалился видеочип от платы

Ну значит надо снимать его и реболлить, а не прогреть просто

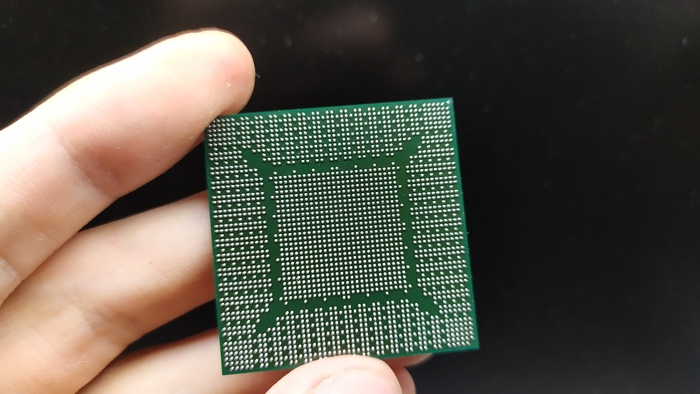

Чип готов к установке на плату обратно

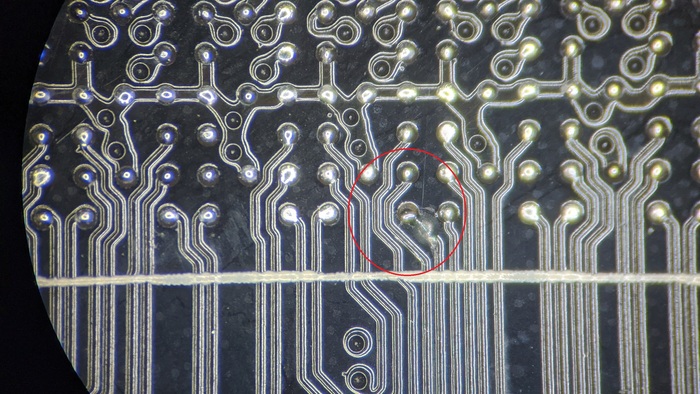

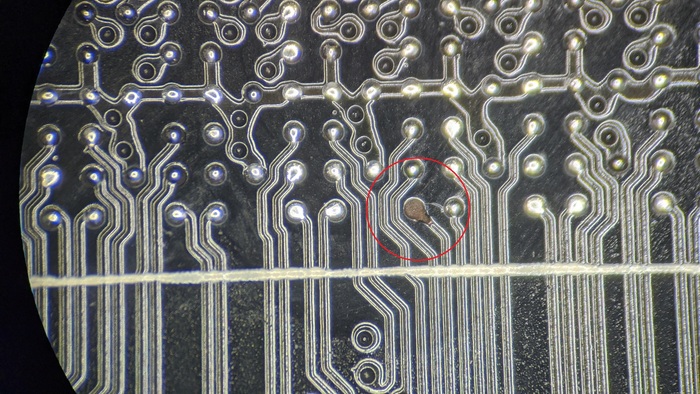

А вот под чипом нашёл оторванный контакт

Возможно и мой косяк, но карту могли стукнуть сзади, или уронить

Контакт идёт куда-то в сторону слота, поэтому надо восстановить, иначе не будет работать в режиме х16 это всё дело

Восстановил

Поставил значит видеочип на место уже, а по итогу стало только хуже, ещё и картинки нету вообще никаким боком, замечательно

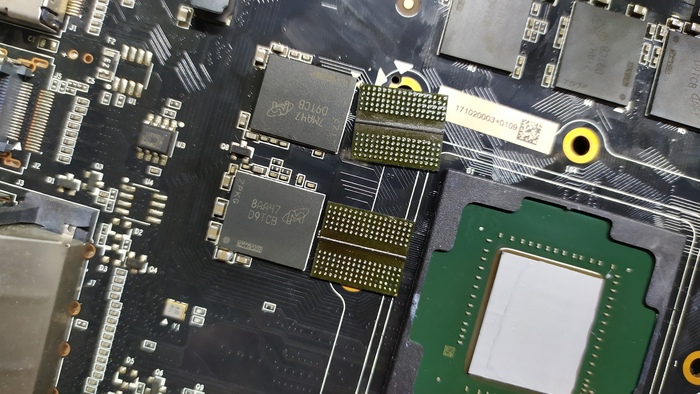

Беглый тест по памяти сказал 2 последних банки поломались, а может теперь они отвалились

Решил  поменять только последнюю банку памяти в надежде, что видеочип не помер после реболла, гретый был всё же. К общей радости замена памяти помогла даже, на всякий случай поменял и соседнюю тоже

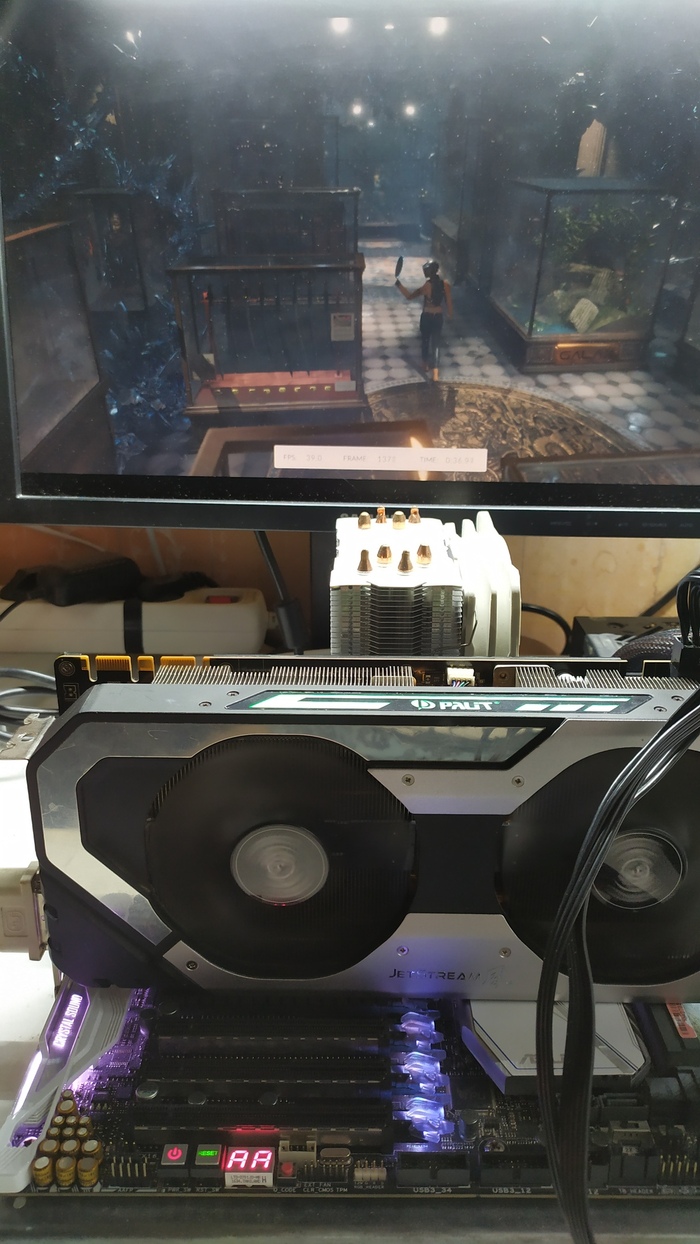

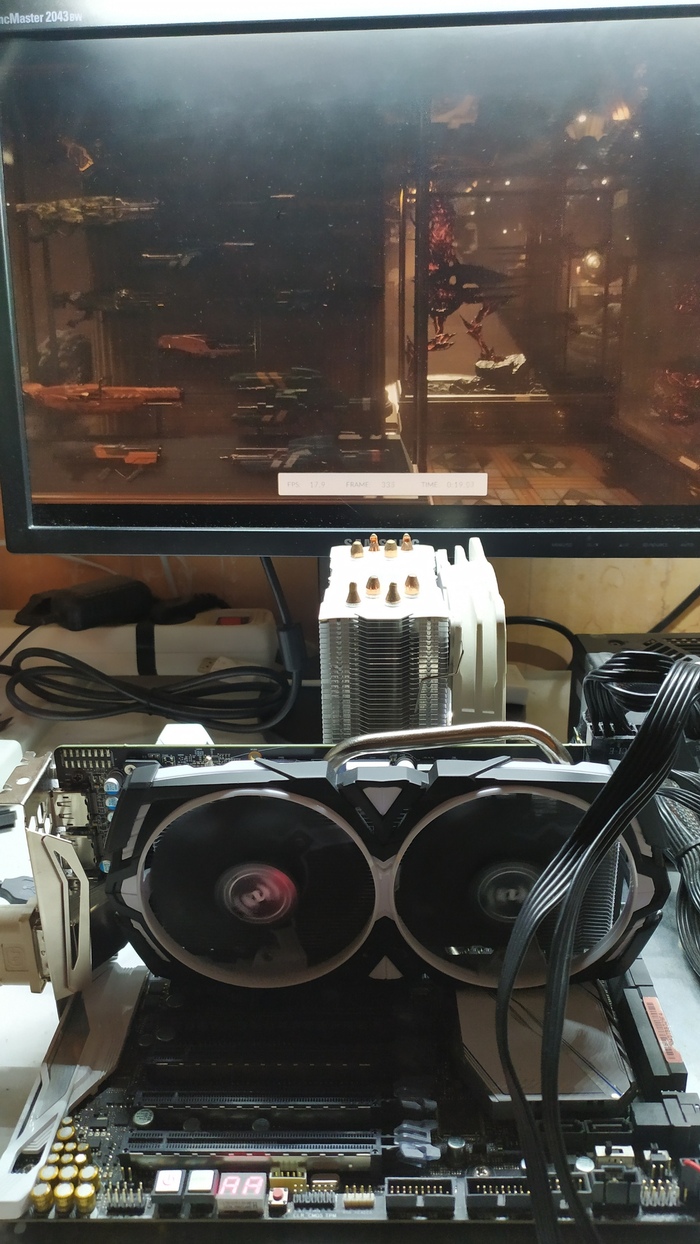

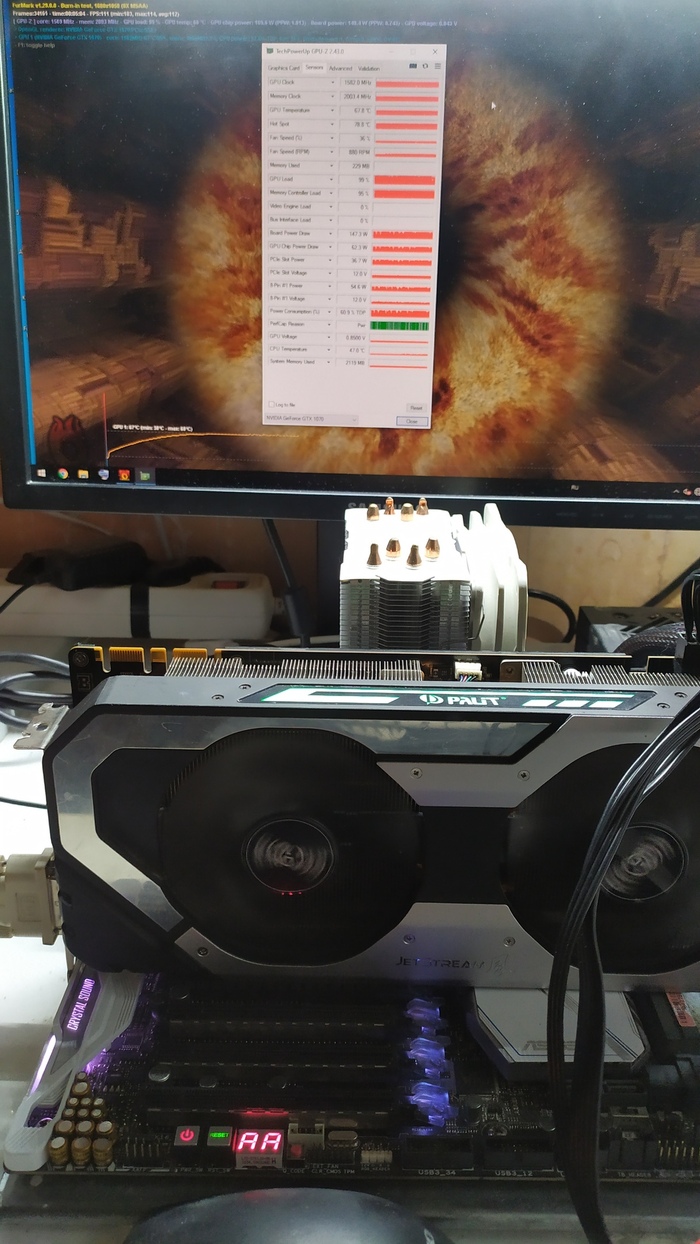

Теперь карта стала работать и стабильно запускаться тоже

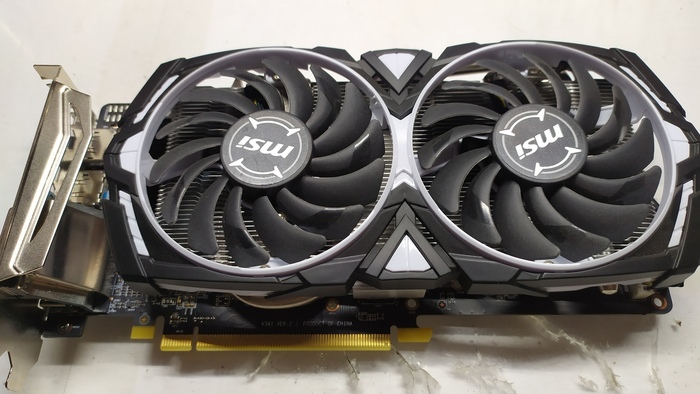

Но это не всё, потому что владелец в добавку дал посмотреть ещё и MSI rx570

Что-то сказал про фиговый бп, на котором она работала, а теперь нет картинки, или не определяется, что-то такое

С питанием что-то не есть хорошо

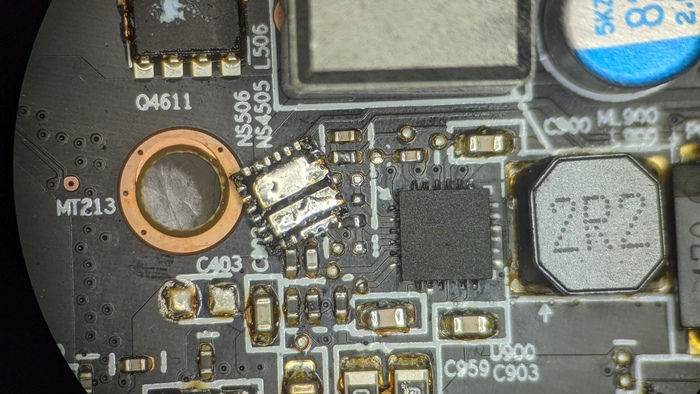

Эта микруха запитана, разрешение на запуск тоже имеет, но работает

Идёт под замену на исправную тогда

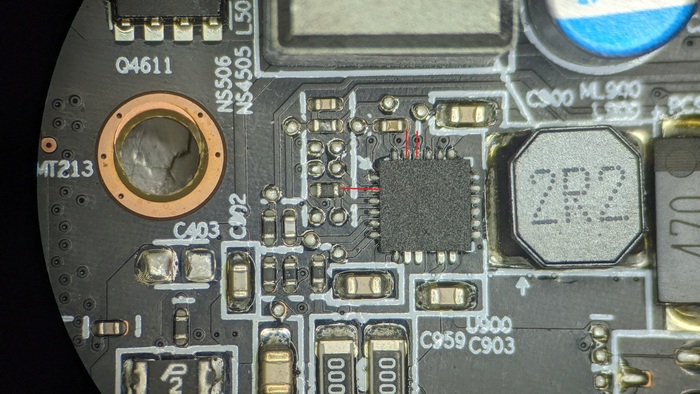

Вот теперь похоже на правду и должно работать

И правда работает, отлично, даже вторую карту удалось починить

На этом ремонты всё

Я ВКонтакте

Сегодня речь пойдет о переклейке лопаты от эппла. Белой лопаты с черными краями, которая спустя почти 5 лет уже и не кажется такой лопатой по сравнению с собратьями по рынку.

Именно эти края нам сегодня и будут навевать ужасы и вьетнамские флешбеки и ниже я объясню почему.

Вообще восьмерка интересный аппарат сам по себе, потому что вышел в один день с iphone X, которым все настолько впечатлились, что даже цена в косарь баксов не остановила людей, чтобы получить эту вундервафлю. На фоне него восьмерка выглядела как девочка, с которой никто не хочет танцевать на дискотеке. Хотя трубки по железу были 1 в 1. Но фейса не было, да, зато был сканер отпечатка и цена ниже. Сам сейчас хожу с 8 plus, потому что аппарат полностью устраивает даже спустя 5 лет.

При этом замена дисплея уже не стоит как крыло от самолета, но кошельку от этого приятнее не становится. Поэтому будем экономить деньги клиента и менять только стекло)

Кстати, именно на 8 и X появилась такая штука как True tone. Эта функция подстраивает тон изображения под внешнее освещение. Вживую выглядит эта функция вот так.

По сути изображение просто желтеет, либо краснеет в зависимости от освещения.Но глаза напрягаются меньше и телефоном пользоваться приятнее. Завязана эта функция на датчик освещения, который привязан к процессору и к микросхеме дисплея. Именно 8 и X заставили покупать программаторы, чтобы просто менять дисплеи. Раньше это делалось без плясок с бубном и переписыванием серийников. Такие дела)

Но это все предисловие, а мы должны соблюдать систему менеджмента:

один работает - все остальные смотрят)

Для начала оценим пациента.

Проблем не вижу, можно приступить к разборке.

Красота, яблочные телефоны всегда изнутри выглядят завораживающе, кругом железки, черные наклейки и все выглядит дорохо-бохато.

Снимаем все красивые железки, что держат дисплей, снимаем рамку, а затем срезаем старое стекло.

Проверяем, как работает матрица. Самое забавное, что у моделей 7+/8+ матрицы одинаковы, так же, как и 7/8/SE2020.

Подсветка в идеале. А теперь объясню, почему края матрицы на белых айфонах это отдельная головная боль любого переклейщика.

Видите черные края матрицы? Так вот, они должны быть отцентрованы идеально, иначе получится вот такая песня.

Да, получатся кривые края, которые будут бесить владельца похлеще новых полов в пятерочке.

Поэтому, чтобы такого не допустить, придется центровать матрицу не в форме, а прям на включенной матрице, примерно вот так.

Склеиваем и проверяем результат.

Идеал, ни одной пылинки, а края какие?

Супер, мой внутренний итальянец уже хочет сказать "belissimo" и согнуть руку, как будто ворует черешню, примерно вот так.

Но нам ещё нужно собрать телефон обратно, поэтому снимем старую влагозащитную проклейку и наклеим новую.

Клею новую сеточку разговорного динамика.

Затем добавляю фиксаторы фронталки, датчиков и пылевики.

Центруем фронталку

Стекло оригинал и на фронталке антибликовое покрытие)

Клеим гарантийную пломбу и закрываем аппарат

Яблоко готово, можно возвращать обратно на ветку)

А вот и олеофобочка.

По цене вышло в 2 раза дешевле замены дисплея.

Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)

Всем удачных ремонтов. Берегите нервы переклейщиков и покупайте черные айфоны)

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: @mountancore

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама пришлю фото Валерия Леонтьева в лучшие годы. Всем добра)
