Ремонт ноутбука Lenovo S340 - Сквозной прогар материнки
Привет, Пикабу!
(видео ремонта, по традиции, в конце поста)
Давно у меня ничего нового не было, но тут я все еще. В постоянном завале просто я. Много материала для постов и видео есть у меня, но времени нет переварить и оформить это все.
Вот один из случаев прошлогодних - относительно свежий, но простой ноутбук приехал к нам, однако с проблемой не простой:
Lenovo S340 это.
Проблема заявленная: "обгоревшая материнская плата".
Клиент, при этом, сообщил, что сдавал его уже в сервис другой, где сделать ничего не смогли.
Ноутбук свой клиент попросил разобрать на приемке, где и что горело чтобы показать.

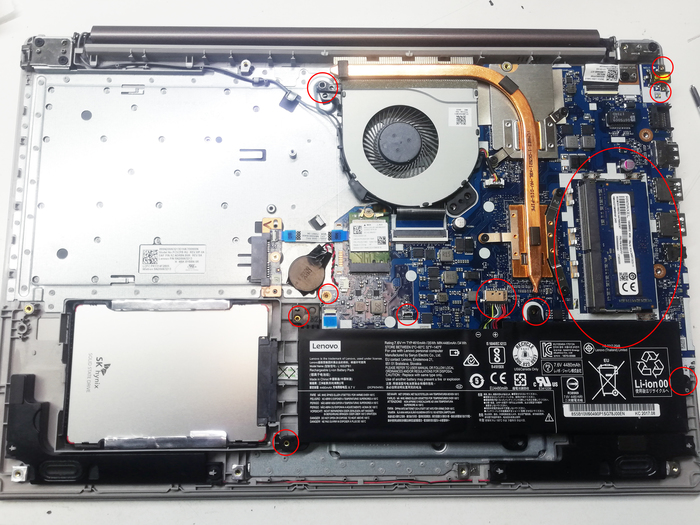

Винты все у нас уже выкручены, поэтому.
Крышку снимаем.

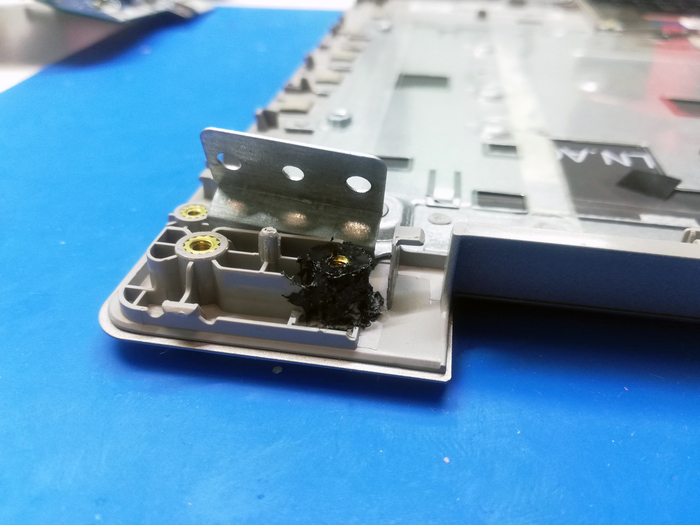

Видим подгоревший пластик на крышке, радиатора решетке и угля немного на плате материнской.
Чёт усталь ;)
То, что отключать аккумулятор, при такой неисправности (и явном КЗ на плате), не стали в прошлом сервисе, я никому не скажу. Пусть горит, то что не догорело и аккумулятор пусть сдохнет, если еще не сдох. Так получается...
Будем полностью разбирать и будем посмотреть.
А прогар у нас тут не простой. Прогар сквозной.
То есть, слои платы прогорели насквозь, а их тут штук 5, в каждом из которых проложены дорожки, тонкие и не очень.
Фото прогара с двух сторон платы под микроскопом (можете ориентироваться на вон тот кружочек по краям фото):
Это одна из линий питания процессора.
Что же, будим пытаться восстановить плату. Работы вагон, но никогда не знаешь, что из этого получится. Ну и будем надеяться, что процессору не прилетело и он жив остался.Приступаем к ремонту.
Первым делом снимаем всю мелочевку, дроссель и ШИМку, чтобы не мешали работать с текстолитом.Кондерчики и ШИМ приварились к медным площадкам платы.
Помогаем снимать паяльником, а точнее - выдерать.
Все снято:
Теперь пройдемся скальпелем. Зачистим то, что можно зачистить в верхнем слое.
Добрались до второго слоя.

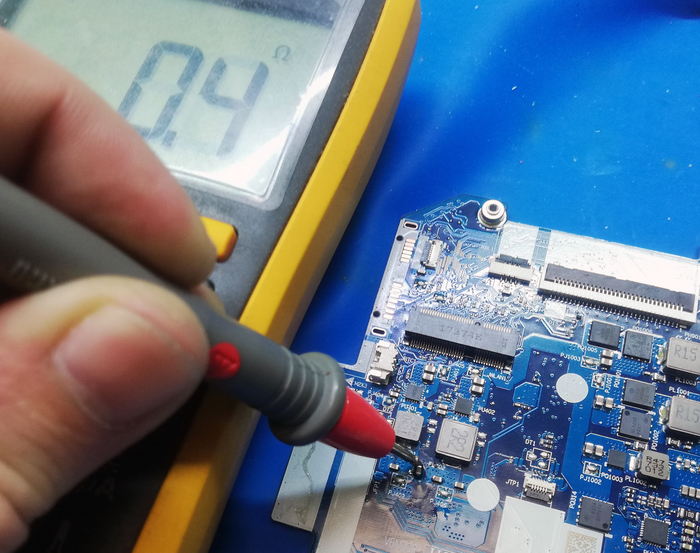

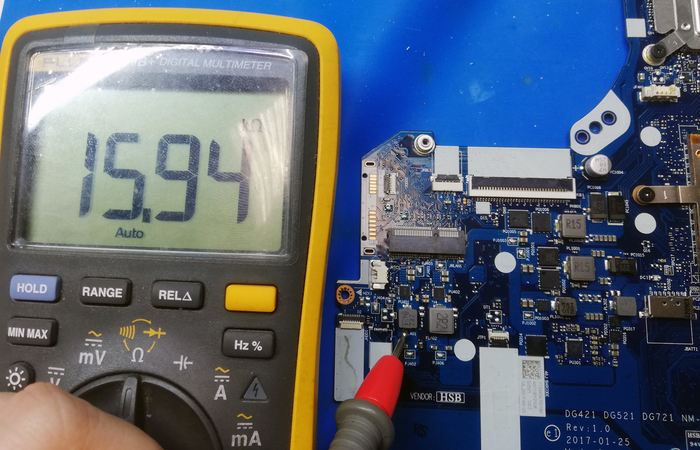

Делаем замеры тестером, чтобы понять какая дорожка куда идет. Это важно, т.к. потом мы эти дорожки уберем. Нужно понимать, что куда восстанавливать. И какая дорожка в каком слое платы проходит.
Весь прогар нужно обязательно вычищать полностью. Должен остаться только красивый текстолит и медь, без намека на прогар (в смысле: на угольки).
По сути, у нас тут питание ШИМа +19В, GND (минус) и пара дорожек, от копыт ШИМ-контроллера. Если точнее, 1 и 5 копыта.
Не может не радовать, что центральная площадка на плате, под ШИМом, не пострадала. Это важно, т.к. она очень хорошо отводит тепло от контроллера. Если бы ей досталось, то пришлось бы ее удалить, а потом очень долго мудрить...
Черные (ровные круглые) точки на медных площадках - это переходные пистончики.
То есть, переходные контакты между слоями.
Они могут идти или сквозь плату или заканчиваться где-то внутри платы. Нам важно проследить, куда они идут.
В общем, в 1 и 2 слое все изведали. Погружаемся дальше при помощи гравера:
Черные точки стали блястящими кружочками (ну ладно, почти кружочками).
Радует то, что пока еще они идут вглубь платы. То есть, не придется потом искать их выходы по всей плате. А еще, нам тут повезло, что нет мелких, мимо проходящих, дорожек внутри платы. Их наличие создало бы некоторый геморрой. Пришлось бы выискивать какая дорожка куда идет.
А тем временем, мы уже подобрались к четвертому слою платы. Каждый слой обязательно замеряю. И у нас тут все еще +19В и GND. Ну и все те же пара дорожек от ШИМа.
Продолжаем ковырять...
Вот и проковыряли плату насквозь:
Прогар зачищен до состояния ВасиRND (Привет!).
Посмотрим на данный участок аналогичной рабочей платы:
По фото видно, что тут есть посадочные места для пары компонентов
Но они тут не распаяны.
В итоге, опять же, имеем +19В и GND.
Исключение одно. Во втором слое платы (если считать с обратной стороны), есть дорога, которая идет на 12 копыто ШИМки. На фото выше, показана стрелкой. Это у нас сигнал +3VALW. Дорожка тут идет довольно широкая. Поэтому не паримся об этой линии - у нее все хорошо.
Ну штош... Дырку прогризли... Все дороги измерили...
Пришло время все латать обратно.
Наклеим с "обратной" стороны платы кусочек каптончика:
И нальем немного зеленки с другой стороны платы:
Даем пару минут настояться, чтобы зеленка затекла во все щелки.
Затем отправляем под ультрафиолетовую лампу:
После запекания, отклеиваем каптон при помощи фена и снова отправляем плату запекаться под УФ, но уже с другой стороны.
А уже после этого, еще раз наносим зеленку с "обратной" стороны платы и еще раз запекаем.
В процессе ремонта таких итераций будет с десяток - на буду каждый раз расписывать.
В итоге получаем вот:
К "обратной" стороне платы больше не будем возвращаться. Все работы будут производиться с другой стороны.

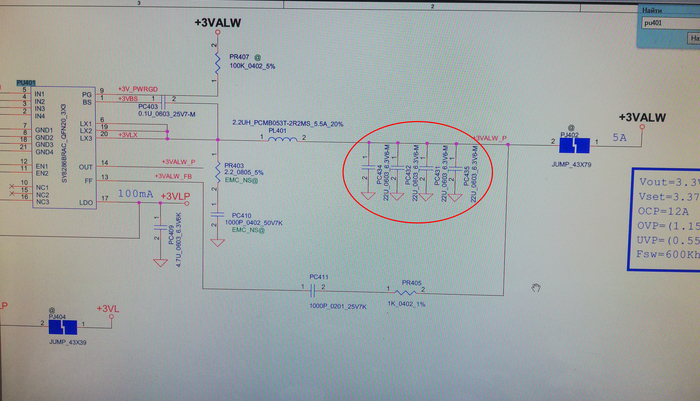

Снимаю замеры. 15-16 нога идут на дроссель. Центральная площадка, а также 6 и 17 ноги - это минус (см. схему).
2,3 и 4 ноги - сюда прилетает плюс 19В. Их мы потом поверху пустим от этой дорожки. Минус у нас есть. А также, минус - вот эта дорожка во втором слое. Поэтому, огрызок от него нам больше не нужен.
Отрезаем:
5 нога - это LX_1V. Совмещена с 15 и 16 ногами. Позже ее проложим сверху, перемычкой.
Последнее восстанавливаемое копытце ШИМки - первое - сигнал BST_1V. Через конденсатор идет на 15 и 16 ноги. Потом мы поставим PC603 и кинем сверху перемычку. PR606 у нас отсутствует (см. схему). Вместо него перемычка.
А сейчас залью еще несколько слоев маски. Сразу много лить нельзя - внутренние слои не застынут.
Вот что в итоге получилось:
Осталось восстановить дорожку 19В и кинуть ее на ШИМ. А также, заменить поврежденные компоненты и кинуть пару-тройку перемычек.
Сейчас запитаем плату и проверим основные напряжения. Сопротивления у них в норме, уже проверил.
Если все в порядке, то должна подняться дежурка 3В и 5В, LDO на мульт должно прийти, ну и флешка должна запитаться.

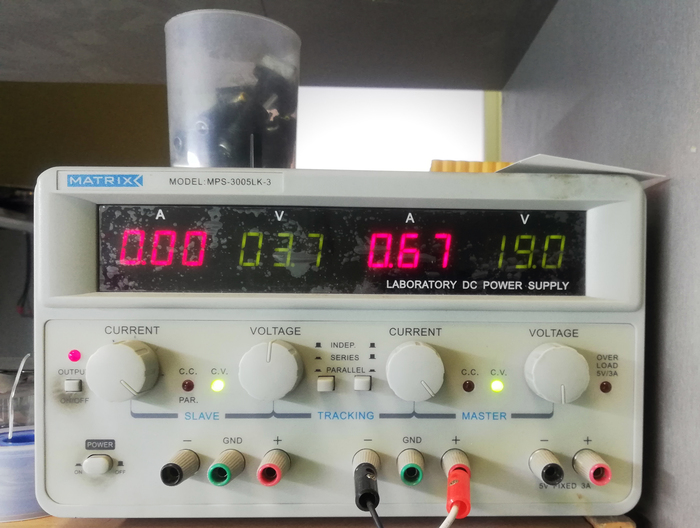

Подключаем питание. Ограничу ток 1 ампером.
5В есть
3В есть
19В на огрызке питания нашего ШИМа - есть.
Флешка - 1.8В - есть
Питание ОЗУ отсутствует - так и надо.
LDO - 3В - есть.
Все что нужно - есть
Очень надеюсь, что все в итоге заведется.
С прогаром, никогда заранее нельзя предсказать исход ремонта.
Сейчас восстановим большой полигон под питание ШИМа - 19В.
Я подготовил кусочек медной фольги. Будет выглядеть вот так:
Заливаем площадку маской и запекаем под УФ:
Далее, сажаем ШИМ:
Подпаиваем перемычки к контактам 1 и 5 ШИМа:
Заливаем их зеленкой. Устанавливаем дроссель, резюк и кондер:
Устанавливаем еще 2 кондёра и подпаиваем перемычку с первой ноги ШИМа к кондеру:
Добавляем еще немного зеленки.
Прокладываем перемычку с 5 ноги ШИМа на 15 и 16 ноги и заливаем хвост зеленкой.
Сушим...
Теперь проверим, пойдет ли у нас питание по восстановленной линии.
На всякий случай я снял перемычку, отрезав процессор от цепи (PJ601 выше).
Контрольно замеряем сопротивления.
Все в порядке.
Подключаем питание и замеряем.
0.9В по нашей линии получили - это очень хорошо.
Дежурки есть, LDO есть.
Поставим перемычку на мести и будем надеяться, что проц заведется.
Потребление поднимается до 0.22А и падает в 0.
При этом все питания процессора и ОЗУ, в этот момент поднимаются.
И вот случайно, без каких-либо замеров (в этом направлении), касаюсь рукой совсем другого конца платы и ощущаю что-то очень теплое.
Это был входной мосфет с заниженным сопротивлением. Его и его напарника заменил.
После следующего включения ток поднялся до 1.1А. Проц начал стабильно нагреваться.
Выключил. Установил систему охлаждения и снова запустил.

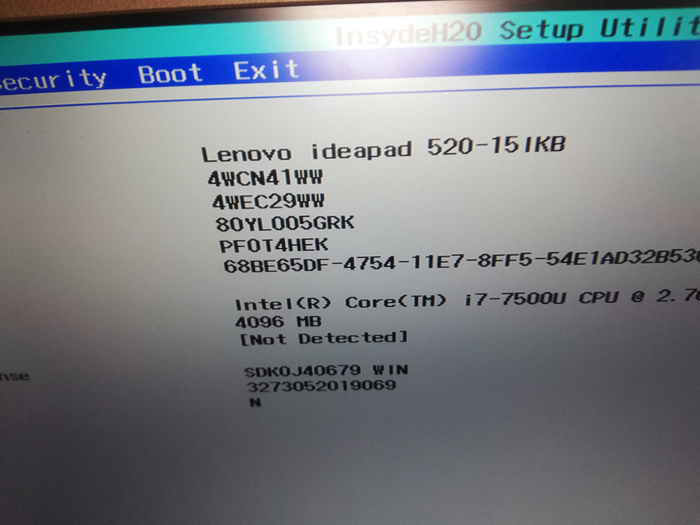

Заимел такую картинку:
Отлично!
Далее подсобираю ноут:

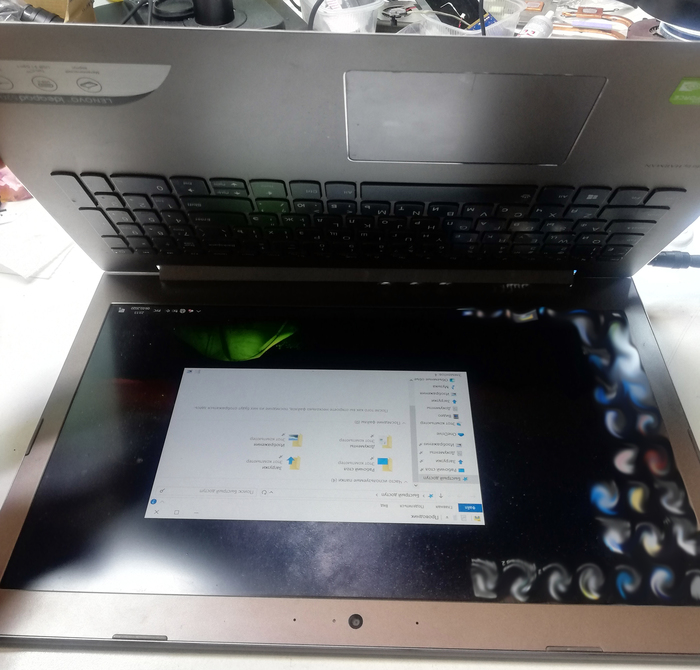

Винда загрузилась.
Клава работает.
Тач работает.
АКБ просажен, что логично, ушел в 0. Но судя по токам - заряд берет в районе 1А - т.е. должен разойтись (позже заработал норм).
В общем, дальше были тесты.
Никаких проблем больше не всплыло.
Ноутбук был отремонтирован и выдан клиенту.
А вот и видосик подвезли:
На этом закругляюсь.Спасибо всем за внимание! Удачных ремонтов!
-----------------------------------------
