Товарищ MI который потерял слух
Да простят меня подписчики за столь долгое молчание, работы много, в основном типовые проблемы о которых лишний раз не хочется писать. Как сейчас на «Пикабу» стало модно отмечать тегом повтор. Но вернёмся к нашему пациенту.
На ремонт принесли аппарат Redmi Note 10 5G с проблемой, собеседники не слышат владельца, иными словами не работает разговорный микрофон. (компания Xiaomi в последние годы, на мой взгляд штампует «сырые» аппараты, о качестве даже говорить не буду. Это мое личное мнение, и вы не обязаны с ним соглашаться).
Вот он наш красавец, проблема кстати проявилась спустя не продолжительное время после покупки. И к слову случай не первый в практике, забегая в перед на ремонте был аналогичный аппарат, но в тот раз ремонт не увенчался успехом, клиент спешил и забрал без ремонта. Торопился с морей и пляжей, домой на работу.
Судя по наклейкам на крышке, аппарат произведён для внутреннего рынка , о чем говорит характерная наклейка.
В случае когда смартфон приходит с данной неисправностью, первым делом возникает мысль заменить микрофон. Данная деталь выходит из строя по разным физическим причинам, таким как падения, попадание влаги в слуховой отверстие и прочее. Открыв крышку, последнего не было обнаружено и это обнадеживало. Заменив микрофон на заведомо исправный на родной субплате, результата не дало.
Начались поиски нижней платы, данный смартфон как оказалось позже родной брат Poco M3, который послужил донором последней.

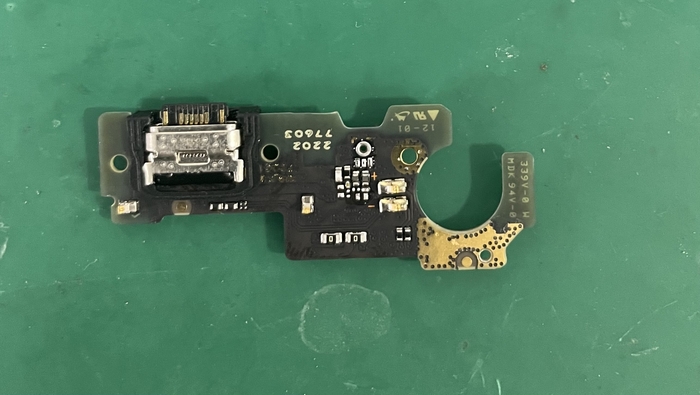

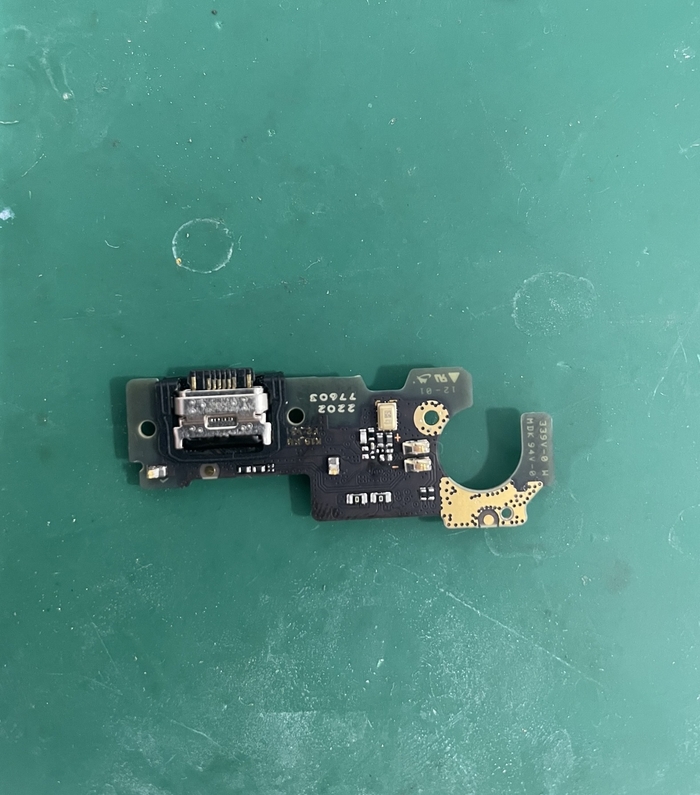

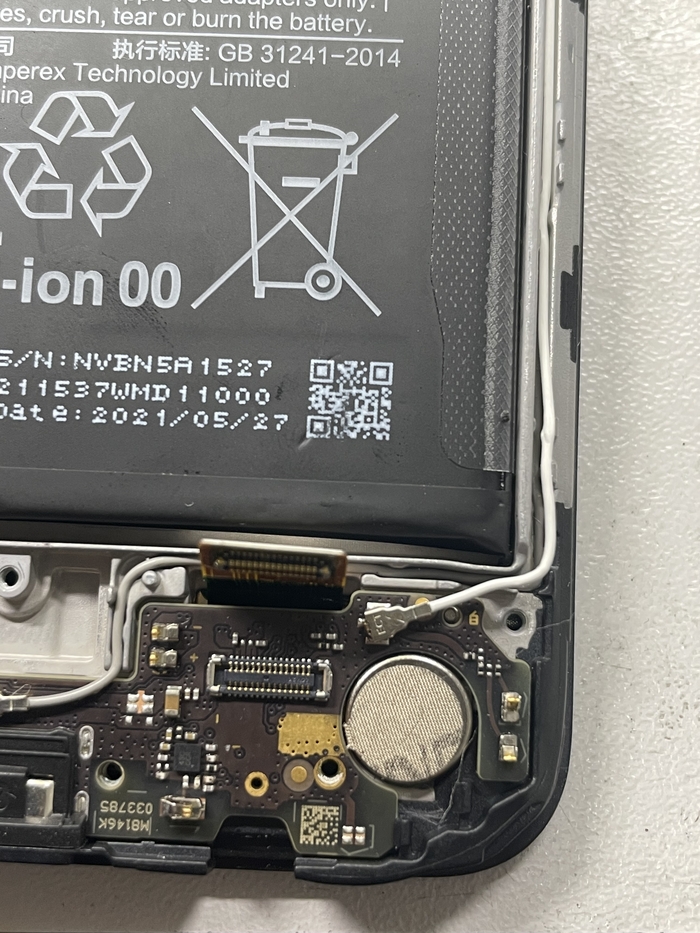

На фото, та плата о которой идёт речь, но замена также не решила проблему. Созвонился с клиентом, обрисовал ситуацию, обозначив требуемое время для решения задачи, на что получил согласие.
Далее порядок действий был следующий, выпаяли микрофон, он находится с обратной стороны платы, в общей сложности у него 4 контакта.
Средний контакт и круглая площадка это GRD (земля), два крайних интересуют нас больше всего.

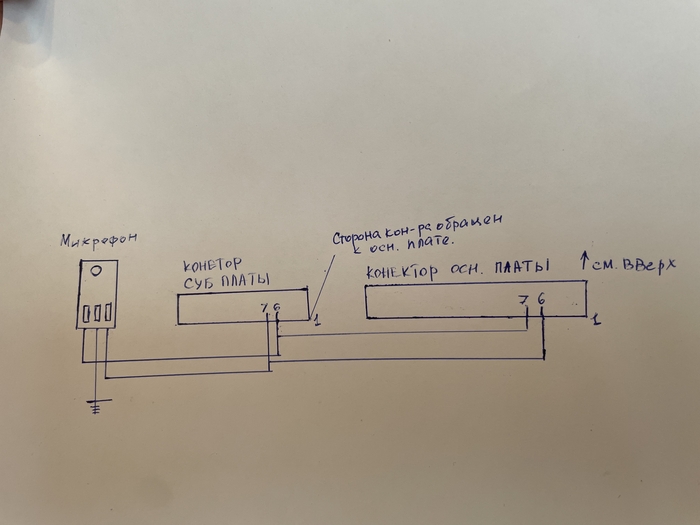

Я действовал следующим образом: вызвонил линии ведущие к коннектору на малой плате и это 6-7 контакт коннектора. Не ахти какая схема, но в ремонте все пригодится.
Падение напряжения на указанных контактах немного разнилось, у меня было 483 и 567 соответственно. Оба контакта идут к микросхеме U1101, если исходить из схемы. данные показания меня вполне устроили, по практике все должно работать.
Этап поиска неисправности на плате был завершён. Далее снова связался с клиентом, объяснив необходимость сделать сброс до заводских настроек, явно проблема в софте. Так как телефон почти сразу с прилавка, важной информацией обзавестись не успел и был успешно возвращён к заводским настройкам. Но и это не принесло успеха.
Опять же на основании опыта, я принял решение все же прошить аппарат по новой, работает это чудо инженерной мысли на базе процессора MTK, подробности прошивки Xiaomi на таких процессорах можно найти на «Синем форуме». Хочу вас обрадовать, именно это решило проблему в моем случае, микрофон заработал, собеседник услышал говорящего.
На этом всё, всем удачных ремонтов. Не сдавайтесь.
