Хасан Салари, глава Иранского космического агентства, позирует рядом с моделью построенного в России спутника дистанционного зондирования «Хайям».
Россия и Иран постепенно расширяют сотрудничество в космосе, но делают это без особой помпы. В августе прошлого года с космодрома Байконур был запущен построенный Россией спутник дистанционного зондирования для Ирана, и ожидается, что в ближайшие годы за ним последуют еще три. Имеются также убедительные доказательства того, что российская компания строит спутник связи для Ирана, который будет выведен на геостационарную орбиту в 2024 году. Однако попытки России сохранить в тайне подробности этих проектов оказались в значительной степени неэффективными.
«Хайям»
В августе 2015 года Иран достиг предварительной договоренности с двумя российскими компаниями о запуске построенного в России спутника дистанционного зондирования Земли, который будет эксплуатироваться Ираном. Ведущая роль в проекте с российской стороны отводилась НПК «Барл», которая также отвечала за интеграцию и доводку наземной инфраструктуры. Спутник будет спроектирован и построен корпорацией ВНИИЭМ, имеющей большой опыт разработки метеорологических спутников и спутников дистанционного зондирования.
В анимации запуска после сброса кожуха полезной нагрузки спутник был изображен как безликий коробчатый объект. У иранцев было меньше сомнений по поводу изображения спутника.
В то время эта новость широко освещалась в российских СМИ, но в последующие годы проект практически закрылся, что вызвало сомнения в том, что контракт был подписан. Статус проекта окончательно стал ясен в феврале 2021 года. Выступая в ходе виртуального круглого стола, организованного верхней палатой российского парламента, представитель НПК «Барл» сообщил, что запуск КА ДЗЗ для «иностранного заказчика» намечен на второй квартал года. Он не назвал этого заказчика, несмотря на то, что компания была открыто связана с российско-иранским проектом несколькими годами ранее. Когда президента Владимира Путина попросили отреагировать на статью об иранском спутнике, опубликованную в Washington Postв июне 2021 года он назвал это «фейковыми новостями» и «чушью».
Запуск иранского спутника в конечном итоге был перенесен на 9 августа 2022 года. Всего за несколько дней до запуска Роскосмос признал, что основной полезной нагрузкой ракеты является спутник дистанционного зондирования для Ирана. Более ранние сообщения о запланированном запуске были сосредоточены только на 16 российских микроспутниках, которые отправятся в полет. Запуск состоялся с космодрома Байконур ракетой-носителем «Союз-2-1б» с разгонным блоком «Фрегат». Первоначально ракета-носитель была предназначена для вывода на орбиту 36 широкополосных спутников OneWeb в начале марта, но запуск был отменен после того, как 24 февраля Россия начала свою так называемую «специальную военную операцию» на Украине. Спутник был выведен на 500-километровую орбиту с наклоном 97,4 градусов к экватору и был назван «Хайям» в честь Омара Хайяма.
Российское освещение запуска было сдержанным. Роскосмос ТВ транслировал запуск в прямом эфире с постоянными комментариями об основных этапах запуска, но без справочных материалов и интервью, которые обычно являются частью его веб-трансляций по запуску. Комментатор запуска вообще не упомянул Иран, закрыв веб-трансляцию, подтвердив успешное отделение «спутника для проекта 505» — кодового названия российско-иранского проекта. В анимации запуска после сброса кожуха полезной нагрузки спутник был изображен как безликий коробчатый объект. Не было опубликовано никаких фотографий спутника во время сборки или подготовки к запуску, что является явным признаком того, что русские не хотели раскрывать его конструкцию внешнему миру.
«Хайям» показан как безликий черный ящик, прикрепленный к разгонному блоку «Фрегат» в прямой веб-трансляции запуска. Источник У иранцев было меньше сомнений по поводу изображения спутника. Рисунок спутника, парящего над Землей, появился на ряде иранских веб-сайтов, а масштабная модель спутника была продемонстрирована во время пресс-конференции, проведенной через день после запуска главой космического агентства Ирана Хасаном Саларие.
Рисунок «Хайяма», появившийся на нескольких иранских сайтах через несколько дней после запуска.
По иронии судьбы сами русские непреднамеренно раскрыли конструкцию спутника и даже его возможности задолго до запуска. Спутник был замечен на двух слайдах, показанных представителями НПК «Барл» во время виртуальной встречи в феврале 2021 года, где он был идентифицирован только как спутник «иностранного заказчика». Его масса была указана в 650 кг, а линейное разрешение — в 1,1 метра, хотя один из официальных лиц добавил, что по западным стандартам на самом деле это 0,73 метра. Спутник мог покрывать наземную полосу обзора 12,5 км с высоты 500 км, делать снимки в спектральных диапазонах от 0,5 до 0,8 мкм и отправлять данные со скоростью 240, 480 и 720 мегабит в секунду.[2]
Более подробную информацию о конструкции спутника «Хайям» можно почерпнуть из патента, опубликованного NPK Barl в августе 2021 года. Это описывает спутник дистанционного зондирования с высоким разрешением, который выглядит точно так же, как «Хайям». Он имеет шестиугольную платформу и четыре солнечные панели, направленные вниз под углом 45 градусов к продольной оси спутника.
«Хайям», как показано в патенте, опубликованном НПК Барл.
Полезная нагрузка — телескоп Корша с так называемыми пятью «оптическими элементами». Телескоп Корша представляет собой компактный трехзеркальный анастигматный телескоп с широким полем зрения. Телескоп обеспечивает визуализацию в одном панхроматическом канале и четырех мультиспектральных каналах (ближний инфракрасный, красный, зеленый и синий). Для телескопа даны три возможные конфигурации, все с фокусным расстоянием f / 11,53 (фокусное отношение равно фокусному расстоянию, деленному на апертуру). Значения для трех конфигураций:
Диафрагма - Фокусное расстояние
0,535 м - 6,17 м
0,75 м - 8,65 м
1,1 м - 12,68 м
В первой конфигурации, показанной на рисунке ниже, телескоп весит 125 кг и имеет длину 1,8 метра.
Две другие конфигурации приводят к более длинной платформе, но не требуют каких-либо изменений в электронных блоках полезной нагрузки и пиксельных матрицах ПЗС. Телескоп использует сферическую, а не плоскую фокусную матрицу, чтобы предотвратить смазывание изображений. Массив с электронным сканированием отправляет данные на землю в X-диапазоне со скоростью от 480 мегабит до 1,5 гигабит в секунду (более высокая скорость, чем сообщала НПК «Барл» в феврале 2021 года).
Производитель оптической полезной нагрузки неизвестен, но могла быть сама НПК «Барл», несмотря на ее специализацию на наземных системах. На выставке 2019 года компания представила телескоп дистанционного зондирования Земли, который должен был полететь в космос в ближайшие два года. Сообщалось, что он имеет массу всего 46 кг, а также выглядит меньше, чем указанный в патенте, но единственный возможный спутник-носитель, который может быть идентифицирован для него прямо сейчас, — это «Хайям». Возможно, была выставлена только одна часть телескопа.[4]

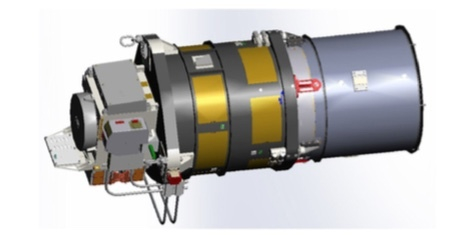

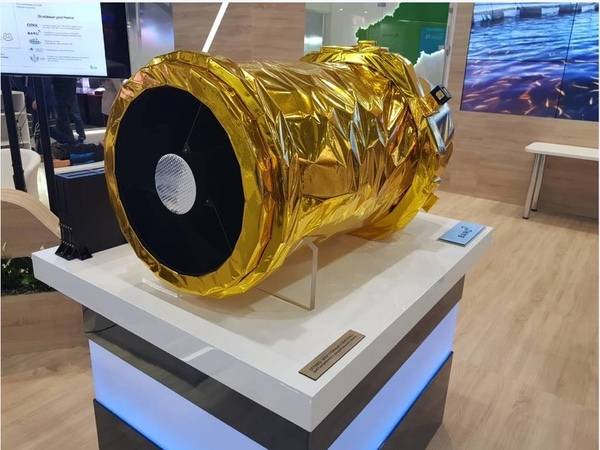

Телескоп, представленный НПК Барл в 2019 году.
На одном из рисунков, сопровождающих патент, спутник расположен на верхней ступени «Фрегата» внутри кожуха полезной нагрузки ракеты «Союз-2-1а» (что указывает на то, что изначально планировалась именно эта ракета-носитель, а не более тяжелый «Союз-2-1б»). Хотя в патентах редко упоминаются проекты, к которым они относятся, фактически спутник здесь указан как относящийся к проекту «505». Как видно на другом чертеже, спутники достаточно малы, чтобы три из них поместились внутри носового обтекателя.
Три спутника типа «Хайям» внутри кожуха полезной нагрузки.
«Хайям» может быть идентичен маленькому спутнику оптической разведки или унаследовать его конструктивные особенности, который ВНИИЭМ строит для Министерства обороны России под названием «Разбег». Это могло бы объяснить, почему сами русские не опубликовали никаких изображений спутника после запуска (ни одно из изображений, показанных в иранских СМИ, не появилось в российских новостях о запуске). Тот факт, что спутник, описанный в патенте, может вмещать три телескопа разного размера, является еще одним признаком того, что он не может быть изготовлен специально для Ирана. Кроме того, ВНИИЭМ гораздо менее секретен в отношении спутника для съемки (РБКА), который он запустит для Беларуси и который, похоже, имеет уникальную конструкцию.
Россия планировала использовать «Хайям» в течение нескольких месяцев или дольше для усиления наблюдения за военными объектами на Украине, прежде чем передать его Ирану.
Проект «Разбег» официально стартовал в ноябре 2016 года после подписания контракта между Министерством обороны и ВНИИЭМ. В новостных сообщениях о российско-иранской сделке по спутникам в 2015 году говорилось, что спутник будет основан на спутниках дистанционного зондирования ВНИИЭМ «Канопус», которые весят около 470 кг и имеют камеры с разрешением 2,5 и 12 метров. Эти планы явно изменились в последующие годы, возможно, потому, что было решено унифицировать конструкцию иранского спутника с конструкцией «Разбега» и тем самым предложить иранцам более мощный спутник со значительно более высоким разрешением.
Пока известны только две связи между «Хайямом» и «Разбегом». Как можно узнать из закупочных и судебных документов, оба спутника используют один и тот же тип звездного датчика, и по крайней мере часть наземного сегмента для обоих предоставлена НПК «Барл».[5]

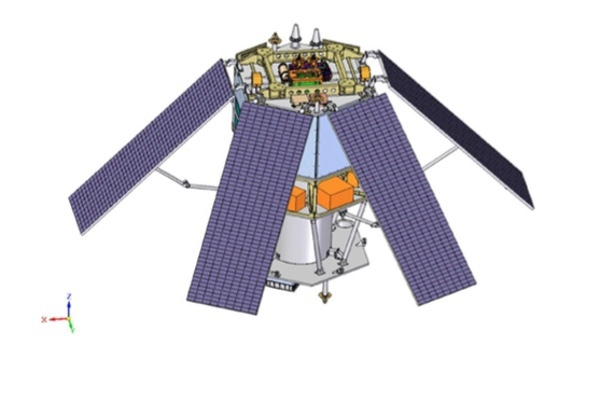

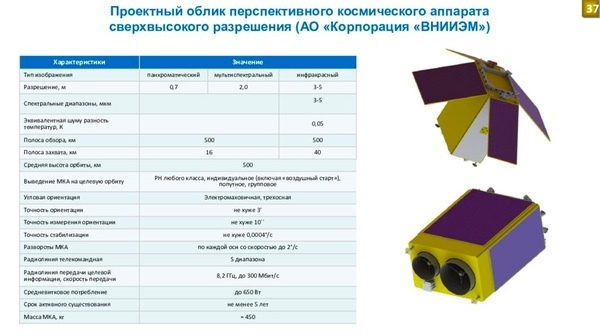

Спутник высокого разрешения ВНИИЭМ, показанный в презентации НИИ Роскосмоса ЦНИИмаш примерно в 2016–2017 годах, чем-то похож на «Хайям», но меньше (всего 450 кг) и помимо панхроматической и мультиспектральной камер (с разрешением 0,7 и 2,0 метра) также имеет инфракрасную полезную нагрузку (с разрешением 3–5 метров). Неясно, имеет ли он какое-либо отношение к «Разбегу» или к экспериментальному предшественнику этого спутника, запущенного как «Космос-2525» (также известного как «ЭМКА») в марте 2018 года.
Спутник высокого разрешения ВНИИЭМ.
Несмотря на некоторые слухи об обратном, «Разбег», скорее всего, еще не летал. В июне прошлого года официальный представитель ВНИИЭМ сообщил, что во второй половине года ожидается запуск трех спутников, известных как МКА 1, 2 и 3.[6] МКА, аббревиатура, означающая «малый спутник», используется в качестве прикрытия для военного спутника, возможно, «Разбега». Если эти два проекта действительно связаны, «Хайям» мог бы послужить испытательным полигоном для новых российских разведывательных спутников. Три спутника МКА могут быть запущены вместе одной ракетой «Союз-2», летящей в конфигурации, описанной в патенте НПК «Барл». Однако пока нет никаких признаков того, что какой-либо такой запуск планируется до конца года.
Официально у «Хайяма» будут только гражданские приложения в таких сферах, как сельское хозяйство, управление природными ресурсами и мониторинг окружающей среды. Вскоре после запуска глава космического агентства Ирана заявил, что «Хайям» нельзя использовать в качестве спутника-шпиона из-за его небольшого размера. Тем не менее заявленного наземного разрешения (0,73 метра) было бы более чем достаточно для выполнения важной разведывательной работы. Возможное гражданское и военное применение «Хайяма» было подытожено в инфографике, опубликованной Иранским институтом военных исследований и анализа, который, по-видимому, является независимым иранским аналитическим центром, поэтому информацию не следует считать официальной.

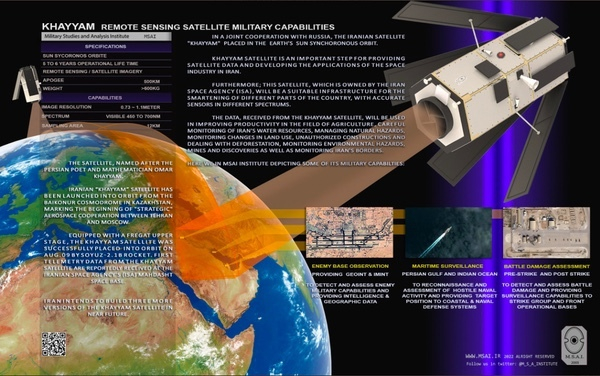

Инфографика по объектам наблюдения «Хайяма», составленная Иранским институтом военных исследований и анализа.
Согласно статье, опубликованной в Washington Post 4 августа Россия планировала использовать «Хайяма» в течение нескольких месяцев или дольше для усиления наблюдения за военными объектами на Украине, прежде чем передать его Ирану. Газета процитировала двух западных сотрудников службы безопасности, которые говорили на условиях анонимности из-за деликатности, связанной со сбором разведданных.[7] Тегеран, который отрицает использование спутника в военных целях, категорически отверг это утверждение. В нем говорилось, что центр управления полетами и станции сбора данных «Хайяма» расположены только на территории Ирана и что спутник принимает команды и возвращает данные с использованием зашифрованных алгоритмов, разработанных иранскими специалистами. Иранцы также поспешили указать, что они начали получать телеметрию со спутника в первый же день его миссии.

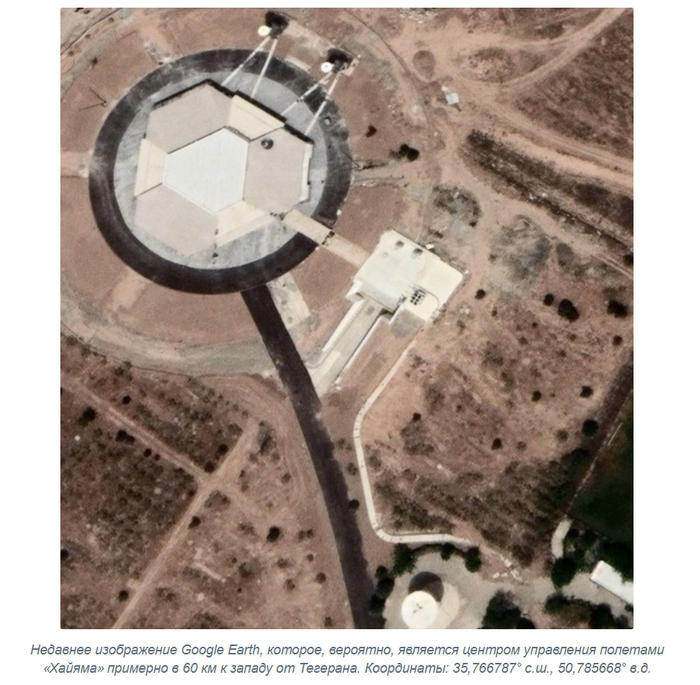

Согласно сообщениям иранских новостей, центр управления полетами «Хайяма» расположен в космическом центре Махдашт, который находится примерно в 60 км к западу от Тегерана, недалеко от города Карадж. Центр был создан еще в начале 1970-х годов для приема данных с зарубежных спутников дистанционного зондирования Земли, первыми из которых были американские спутники Landsat. Как видно на снимках Google Earth, строительство нового здания на этом месте началось примерно в апреле 2020 года и в настоящее время завершено. Две параболические антенны к северо-востоку от нового здания предположительно видны в репортаже иранского телевидения, переданном из центра управления полетами после запуска Хайяма.

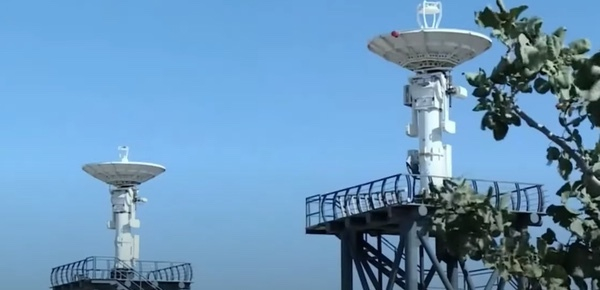

Две параболические антенны возле здания управления «Хайяма» в космодроме Махдашт.
В июне 2021 года газета Washington Post сообщила, что весной того же года на объект приезжали российские специалисты, чтобы помочь в обучении наземных бригад, которые будут управлять спутником. Неясно, действует ли Махдашт также как средство приема данных, но именно для этого центр изначально был построен, и в патенте НПК «Барл» от 2021 года упоминается возможность концентрации функций управления полетом и сбора данных в одном месте. Патент также описывает дистанционно управляемые средства управления и приема данных, которые будут подключены к управлению полетом через наземные линии или спутниковые каналы Ka/Ku-диапазона. Это позволило бы максимально увеличить количество сеансов связи со спутником, а также объем выводимых им данных.

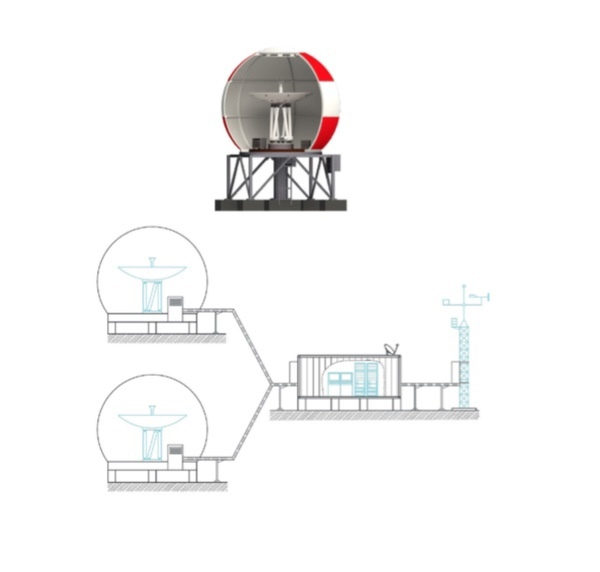

Дистанционно управляемая наземная станция для «Хайяма».
Если наземный сегмент, построенный НПК «Барл» для «Хайяма» и «Разбега», аналогичен, то не исключено, что русские могут напрямую получать данные со спутника со своей территории. Но даже если иранцы будут иметь эксклюзивное право на получение данных со спутника, это все равно не помешает им делиться снимками с Россией. Хотя Иран открыто не заявлял о своей поддержке военной операции России на Украине, есть веские доказательства того, что он поставляет России разведывательные дроны и дроны-камикадзе, чтобы помочь ей в ее военных действиях.
Любые дополнительные снимки зоны конфликта на Украине были бы более чем кстати для России, которая в настоящее время эксплуатирует только два спутника оптической разведки высокого разрешения типа «Персона» («Космос-2486» и «2506»). Они находятся на орбите с 2013 и 2015 годов соответственно и почти наверняка превысили свой расчетный срок службы. Запуск двух больших спутников-шпионов нового поколения («Раздан») отстает от графика на годы.[8]
Ожидается, что «Хайям» будет работать не менее пяти лет, и в ближайшие годы к нему присоединятся новые спутники. После запуска Хасан Саларие объявил, что Иран заказал еще три спутника того же типа, добавив, что первый спутник стоил в общей сложности 40 миллионов долларов.
«Экватор»
Похоже, что космическое сотрудничество между Россией и Ираном теперь тоже выходит за рамки дистанционного зондирования. В последние недели появились доказательства того, что Россия строит геостационарный спутник связи для Ирана под названием «Экватор». Имя впервые появилось в 2020 году в краткой биографии специалиста ИСС «Решетнева», ведущего российского производителя спутников связи, базирующегося под Красноярском в Сибири. Он упоминался наряду со многими другими проектами, в которых участвовал этот человек, и никаких дополнительных подробностей не сообщалось.[9]
В последние недели появились доказательства того, что Россия строит геостационарный спутник связи для Ирана под названием «Экватор».
Название «Экватор» снова фигурирует в тендерной документации, размещенной в Интернете в марте этого года[10]. В нем содержалась информация о контракте на изучение воздействия на окружающую среду пуска «Экватора», который должен быть осуществлен с космодрома Байконур ракетой «Протон-М» и разгонным блоком «Бриз-М». Ракета работает на токсичном самовоспламеняющемся топливе и сбрасывает первую и вторую ступени над Казахстаном и Алтайским хребтом. Контракт на экологические исследования был заключен между пусковыми службами Главкосмоса и Московским государственным университетом геодезии и картографии (МИИГАиК) и, в свою очередь, базировался на договоре, заключенном между ИСС «Решетнева» и пусковыми службами Главкосмоса от 12 апреля 2021 года.
«Главкосмос» — дочерняя компания Роскосмоса, занимающаяся продвижением продукции российской космической отрасли на мировом рынке. В 2017 году при Главкосмосе была создана Пусковая служба «Главкосмос» для организации коммерческих пусков ракеты «Союз-2» с российских космодромов. В 2019 году «Главкосмос» взял под свой контроль компанию «Международные пусковые услуги» (ILS), которая до этого имела эксклюзивное право продавать запуски «Протонов» на международном рынке. Под управлением Главкосмоса ILS и Главкосмос Launch Services будут параллельно предлагать миссии «Союз» и «Протон», при этом ILS будет играть ведущую роль в продажах на рынке Северной Америки.
Участие Главкосмоса, а также секретность полезной нагрузки ясно указывали на то, что «Экватор» строился для иностранного партнера, которого Россия не хотела раскрывать. Однако документация не позволила однозначно идентифицировать этого партнера или даже определить характер полезной нагрузки.
Более подробная информация о проекте появилась в начале октября, когда МИИГАиК опубликовал подробный отчет об ожидаемом воздействии на окружающую среду запуска «Протон-М» с «Экватором»[12]. Спутник будет использовать платформу МКС «Экспресс-1000Н» ИСС «Решетнева», которая используется различными спутниками связи с 2011 года. Основное отличие заключается в полезной нагрузке связи, которую несет спутник. В других источниках «Экспресс-1000H» описывается как платформа среднего размера с максимальной массой 1900 кг и максимальной массой полезной нагрузки 500 кг. Однако «Экватор» значительно превосходит его: в отчете указана общая масса около 2300 кг и масса полезной нагрузки 755 кг.

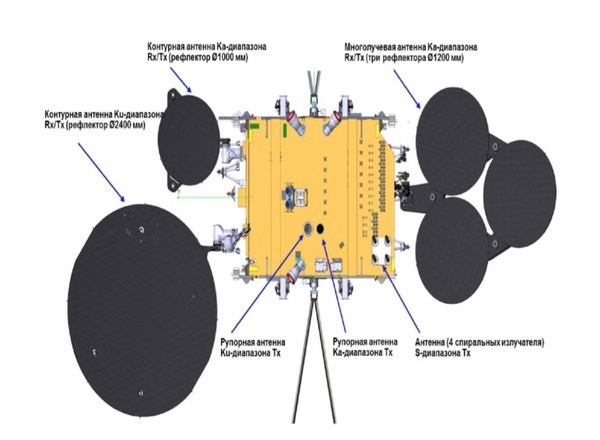

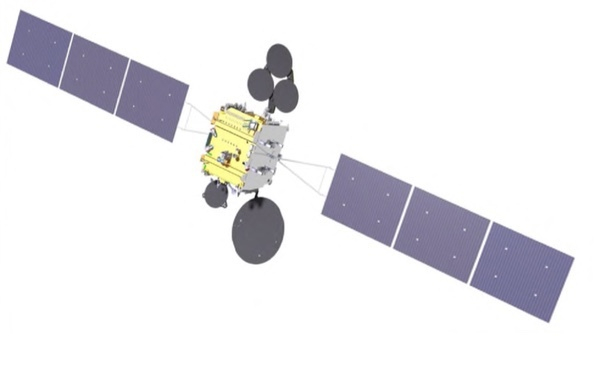

Чертежи «Экватора» опубликованы в недавнем отчете о воздействии на окружающую среду.
Также включен чертеж спутника в стартовой конфигурации. Под спутникомустановлен переходник, соединяющий его с разгонным блоком «Бриз-М». Оностанется прикрепленным к спутнику на протяжении всего срока его службы.

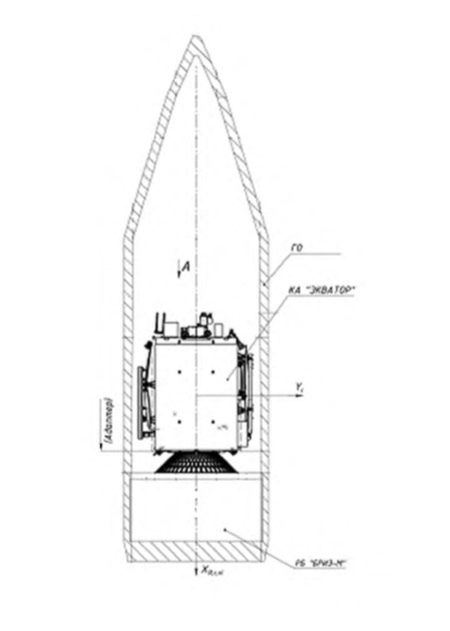

«Экватор» внутри кожуха полезной нагрузки ракеты "Протон-М".
В отчете не раскрывается, кто заказал спутник, но одна часть информации позволяет с высокой степенью достоверности идентифицировать оператора. В таблице, показывающей основные технические характеристики спутника, его слот на геостационарной орбите указан как 34 градуса восточной долготы. Согласно веб-сайту Международного союза электросвязи (МСЭ), этот слот в настоящее время зарезервирован для иранского спутника связи под названием IRN-30B-34E. На самом деле, он то и дело принадлежал Ирану на протяжении нескольких десятилетий.
Планы Ирана по закупке геостационарных спутников связи за границей восходят к шахскому режиму конца 1970-х годов. Первоначально известные как Zohreh («Венера»), спутники сначала должны были быть построены Индией и запущены на борту космического корабля «Шаттл». Планы Zohreh были отложены после Исламской революции 1979 года только для того, чтобы возродиться примерно десять лет спустя. В 1993 году было достигнуто предварительное соглашение с французскими компаниями Alcatel Espace и Aerospatiale о создании двух спутников Zohreh и размещении их на 26 и 34 градусе восточной долготы, но сделка в конечном итоге не состоялась. На рубеже веков Иран нацелился на Россию, чтобы построить спутники. В январе 2005 г. была достигнута договоренность, согласно которой ИСС им. Решетнева доставит спутники в конце того же десятилетия.
Почему-то Россия и Иран относятся к своему партнерству в космосе как к неудобной правде.
Несколько сообщений в прессе предполагают, что примерно в середине прошлого десятилетия иранцы снова начали искать иностранных партнеров для создания одного или нескольких спутников связи. В октябре 2016 года министр связи и информационных технологий Ирана Махмуд Ваези заявил, что производители спутников из четырех стран (Китай, Франция, Россия и Южная Корея) выразили заинтересованность в создании того, что он назвал национальным спутником связи Ирана.[13] В феврале 2019 года иностранный партнер еще не был выбран, когда преемник Ваези Мохаммад Джавад Азари Джахроми сообщил журналистам, что покупка геостационарного спутника связи все еще находится на стадии планирования.[14] Хотя никаких официальных заявлений сделано не было, Иран, похоже, достиг соглашения с Россией о покупке спутника где-то между тем временем и началом 2021 года.
В марте 2017 года иранское космическое агентство объявило о подаче заявки в ITU на пять геостационарных орбитальных слотов для спутников связи Ka- и Ku-диапазона.[15] У операторов есть ограниченный период времени для размещения спутников в таких орбитальных слотах, прежде чем им нужно будет повторно подать заявку на них. Это то, что, похоже, сделал Иран, потому что пять слотов все еще отведены ему в последних списках ITU. Они есть:
24°19EIRN-24.19E
24°19 EIRN-30B-24.19E
26° EIRN-30N-26E
34° EIRN-30B-34E
43.5°EIRN-30B-43.5E
Предполагается, что «Экватор» (который после запуска вполне может получить название на фарси) займет позицию 34° в.д. в течение следующих двух лет. Согласно экологическому отчету МИИГАиК, его запуск запланирован на первый квартал 2024 года. Вероятно, спутник будет использоваться как в гражданских, так и в военных целях. Такие цели были заявлены и для его нелетавшего предшественника Zohreh.
В конечном итоге Иран намеревается запустить геостационарные спутники связи, используя местные ракеты-носители, но не похоже, что какие-либо спутники, которые будут запущены в обозримом будущем, будут способны вывести значимую полезную нагрузку на такую орбиту. Таким образом, страна, скорее всего, будет полагаться на Россию и для заполнения оставшихся мест. Если какие-то сделки по этому поводу и существуют, то они были заключены за закрытыми дверями. Почему-то Россия и Иран относятся к своему партнерству в космосе как к неудобной правде.
Использованная литература1. Анализ информации, собранной по российско-иранскому спутнику к июню 2021 г., см.: Б. Хендрикс, «Изучение российско-иранской спутниковой сделки» , The Space Review, 21 июня 2021 г.
2. Более подробная информация о презентациях NPK Barl в феврале 2021 года находится в ссылке 1.
3. Патент (на русском языке с аннотацией на английском языке), опубликованный НПК Барл в августе 2021 г.
4. Телескоп демонстрировался на выставке, проходившей в Твери в феврале 2019 года. Подробности были приведены в репортаже российского телевидения, который больше не доступен в сети.
5. Роль НПК «Барл» в «Разбеге» раскрывается в судебных документах (на русском языке), размещенных в сети в конце 2021 — начале 2022 года. В документах упоминается работа над частью проекта «Разбег-НС-СПИ-АПК», где «НС» скорее всего расшифровывается как «наземный сегмент».
6. Планы по запуску трех спутников МКА упоминались в презентации ВНИИЭМ, которая была временно размещена в сети ранее в этом году.
7. Дж. Уоррик, Э. Накашима, «Россия запустит спутник-шпион для Ирана, но сначала использует его над Украиной» , The Washington Post , 4 августа 2022 г.
8. Б. Хендрикс, «Модернизация российского флота спутников оптической разведки» , The Space Review, 10 августа 2020 г.
9. Биография (на русском языке) специалиста ИСС Решетнева Михаила Матыленко.
10. Тендерная документация (на русском языке) размещена на сайте в марте 2022 года.
11. С. Кларк, «Компания ILS, занимающаяся запуском протонов, поддерживает более тесные отношения с Роскосмосом» , Spaceflight Now, 17 мая 2019 г.
12. Отчет о воздействии на окружающую среду (на русском языке), опубликованный Московским государственным университетом картографии и геодезии, 2022 г.
13. Четыре страны заинтересованы в создании национального спутника связи Ирана , SpaceWatch, октябрь 2016 г.
14. Сообщение информационного агентства Mehr , 25 февраля 2019 г.
15. Космическое агентство Ирана подает заявку на пять геостационарных орбитальных слотов для спутников связи в диапазонах Ka и Ku , SpaceWatch, март 2017 г.
