Если желаете с экономить на сборке компьютера, готовьтесь по-ебаться. На столе импортозамещенный корпус от Тесла
Дешевый, 4 кулерами с подсветкой, боковое закаленное стекло
Весь светится, даже на морде есть отдельная полоса подсветки. Но вот проектировщик явно чем-то закидывался в процессе разработки. Есть место под ssd 2,5, смотрим
Красивое, но вот блядь как его туда прикрутить? Здесь все на заклепках
Значит нужно крутить сняв морду? А вот хуй вам, этого недостаточно, нужно еще открутить 2 кулера
В комплект положили целых! 4 стяжки
Вот только забыли сделать на корпусе места для крепления проводов
Ну и вишенкой на торте является вот это место крепления материнской платы
Без отвертки для трудно доступных мест очень хреново к нему подлезать. С одной стороны упираешься в слот ОЗУ, а с другой в близко расположенный борт боковой крышки
Если интересен такой формат, продолжу выкладывать особенности сборки.
Тот случай когда ноутбук сам подсказывает где больной зуб. На столе Acer Nitro, вернее его мать, с проблемой высадил АКБ, не заряжается и не включается
А теперь перевернем
Все еще не видно? А если приблизить?
Больной зуб прям сгорел на работе
Мосфет сгорел очень качественно, приварившись к контактам. После согласования с клиентом буду пилить это непотребство, предварительно прикрыв окружающий мир
Немного работы бормашинкой и полировкой после получаю результат
Нашел схему на плату, нашел даташит на мосфет. На кой ляд там поставили мосфет по входу способный пережить ядерный удар не понятно, в пике этот монстр выдерживает до 400 ампер и это при условии, что БП больше 7 ампер выдать не может. Подобрал подходящий по параметрам и впаиваю
Красавец на своем месте, а что с запуском?
Картинка есть, можно выдохнуть. Погонять на стресс-тесте
Через полчаса, все еще жив. Значит отправляется на выдачу
За сим все, до новых встреч.
Фотки конечно говно, давно пора телефон сменить )))
Именно так в большинстве случаев приговаривают сгоревший проц специалисты свыше 10 летнего стажа работы (не опыта, а именно стажа, это разное), а то, что процессор в телефоне является самой надёжной микросхемой там видимо не в курсе, но и ладно.
Теперь о телефоне.
Пока Вы не запсиховали от высокой цены телефона на картинке скажу - игровой телефон стоил на момент выхода около 80к. Это к слову о том, что клиенты меня постоянно спрашивают за сколько потом можно продать ихний телефон)
Предыстория поломки:
Школьник на уроке, чтобы не спалиться, отключил вертушки охлаждения при гейминге в майнкрафт, фармя блоки на все деньги и телефон потух) Курочка с хрустящей корочкой готова xD
В отличии от asus rogphone, где для охлаждения телефона компания продаёт внешний куллер для охлаждения,
lenovo просто встроила вентиляторы в сам телефон xD

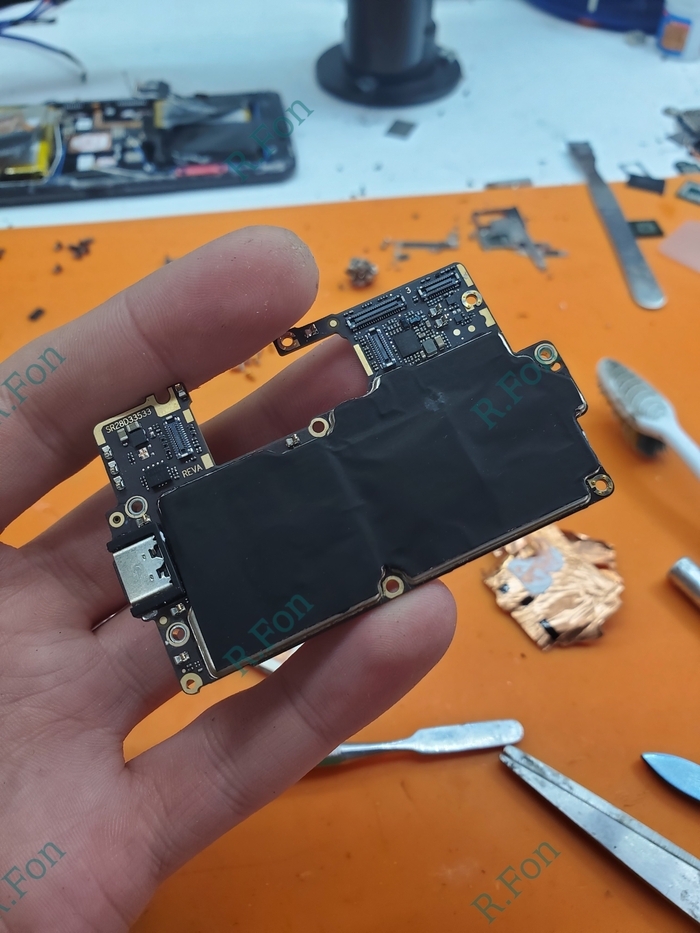

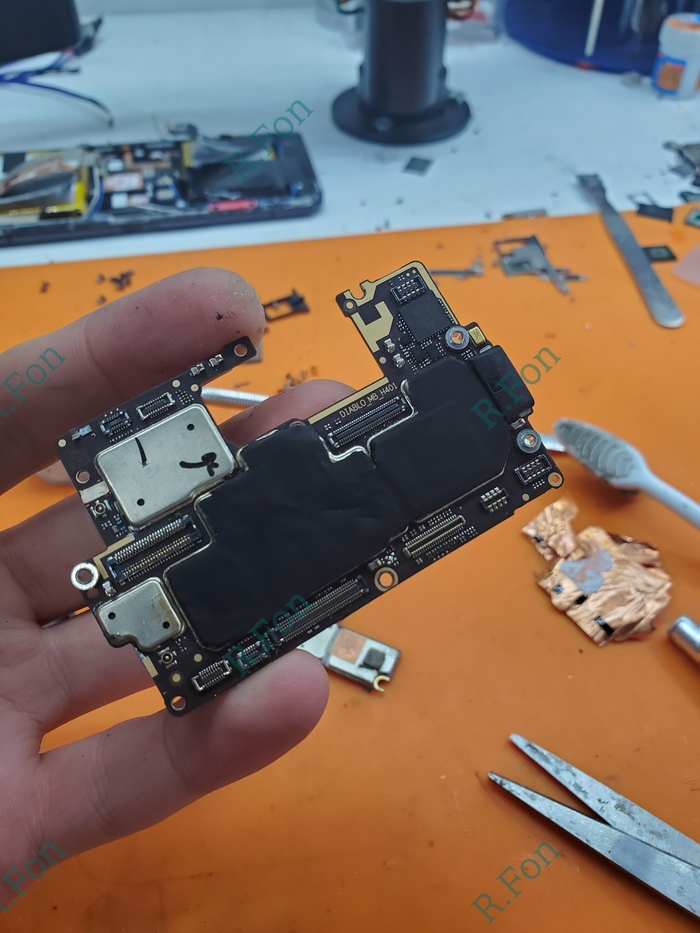

Вскрытие телефона уже показывает мне возможности опытных специалистов
Доломать сломанное. На большее же мозгов не хватает, как например посмотреть разборку телефона на рутубах.
Порвали шлейф к эргб подсветке...
Изначально я делал ставки на отвал процессора или перегрев оперативки, но как обычно, для начала, я сделаю парочку замеров мультиметром.
Мультиметр - самый важный инструмент в сервисе. Можно иметь даже рентген
или сверхдорогие лазерные установки для ремонта
Да хоть микроскоп за полляма, но всё это будет красивым и дорогим барахлом без этого
И стоит всего 3 тысячи)
Меня до сих пор терроризируют многие, чтобы я рассказал о своём заряженном оборудовании, но это на потом)
С первым же замером выясняется короткое замыкание на линии 5 вольт
Я не буду искать поломку дешёвым фризером или чековой бумажкой, не буду прикладывать писюн к плате (аналог горячего пальца) и тем более не буду снимать всё подряд в надежде на удачу, а просто достану тепловизор и подам на линию 3 вольта с ограничением по току 8 ампер)
Под тепликом видится такая картинка
А виновник
Почерневший клей по кругу вследствие перегрева этой области.
Контроллер заряда закипел)
Рядом с ним треснувший жроссель
А сам контроллер лопнул в сеточку
Который при демонтаже просто рассыпался xD
На смену ему будет ставиться новый
Этот контроллер стоит в телефонах линейки mi 11, Asus RogPhone 5/5s и других, где используется процессор Qualcomm snapdragon 888. Можно скомуниздить с них, если ехать в Китай за новым не хочется)
Переошаривается на вредный свинцовый припой и запаивается в задницу жирафа на плату.
Теперь нужно проверить это дело
Умер проц сказали? Пффф xD

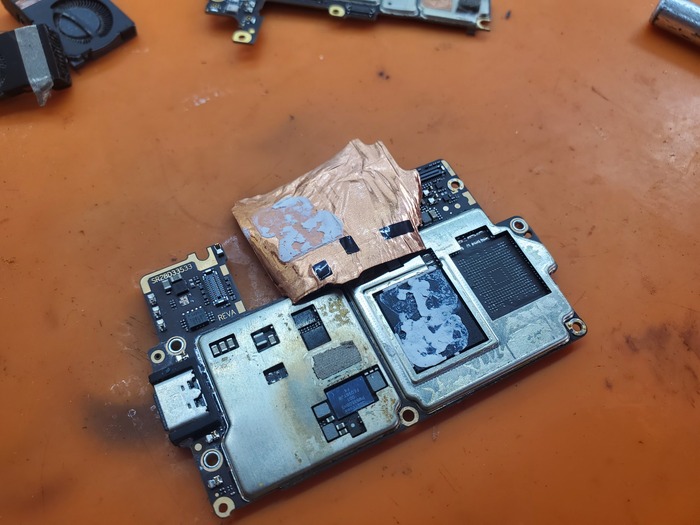

Далее не менее важный этап - восстановление системы охлаждения, про которую модульные специалисты забывают
1/4

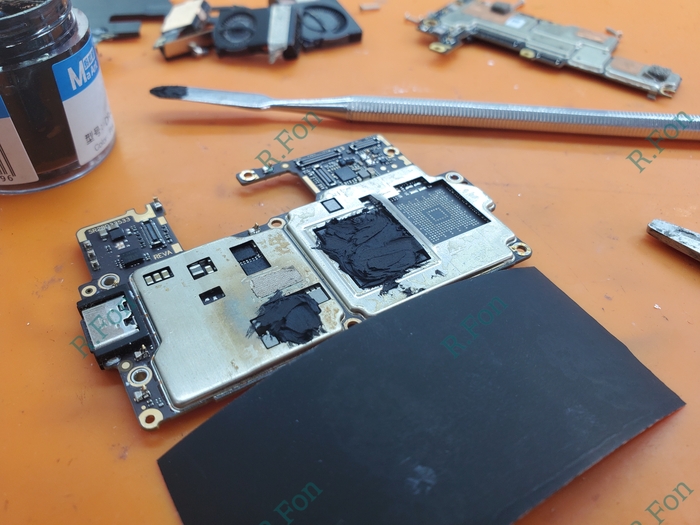

Терможевачку использую теплопроводностью 8w. Есть у меня и на 15w, но она какая то сильно рыхлая по консистенции если честно и надо потестить её для начала)
Этот ремонт обошёлся клиенту всего 15 тысяч рублёв.
Далее надо восстановить косяк опытных специалистов из Подольска
Тут всё просто. 10 минут и беру сверху ещё 2 тысячи за ремонт.
А далее собираю этот конструктор обратно и иду тестить на максималках
Если честно, я отремонтировал этот телефон из-за желания посмотреть как крутятся эти вертухи, а 17 тысяч за двухчасовой ремонт приятный бонус. Прогуляю их в очередном клубешнике в выходной xD
Шумит, играет, заряжается. А что ещё нужно от игрового телефона?
Это Вы можете меня спросить лично в телеге, а анонсы таких постов или микропосты с мелкими ремонтами можно подсматривать в канале на телеге. Если интересен формат в видеокарточках, то велком ко мне на ютуб, там есть что глянуть, 40 видосов как никак xD
И по традиции, по сверхважным вопросам зовите меня тут по призыву @R.Fon
На кота не хватило карточки, поэтому вот ссылка xD
Задумка о собственном сервисном центре не покидает меня уже пару лет. Месяц назад принял окончательное решение уходить с текущей работы и работать на себя. Начал подкупать ништячки для скорейшего старта
Пост карта, очень не плохо себя показала в работе

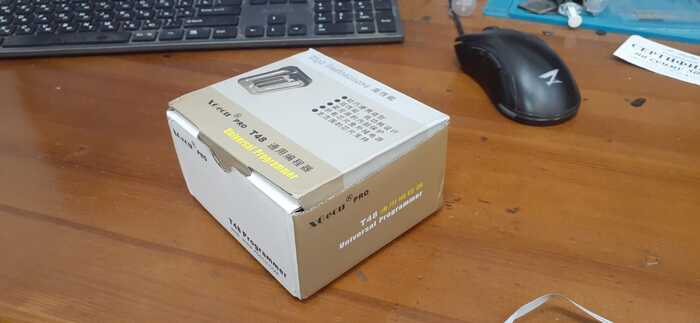

Сегодня пришел программатор
В пути еще тепловизор, терморегулятор и голова от ACHI IR500
К вопросу о голове, нужна для переделки самодельной паяльной станции, поработав на ИК650 понял чего не хватает в моей станции и что на хер не упало из функционала ИК650
Готовлюсь к возвращению в родной город, в Новосибе тупо не потяну старт сервиса и аренду жилья
Затрону животрепещущую тему конкуренции между сервисами. Так получилось, что в моем городе большинство сервисов предпочитают кучковаться. Так было и со мной. Когда я открылся, в округе 2х километров не было сервисов. И именно это одно из условий, которые я себе поставил когда искал место для своей маленькой мастерской. Но спустя год вокруг стали расти сервисы по ремонту, как грибы после дождя. В том же доме, в 50 метрах от меня, открылся сервис с громким названием "сервисный Центр". К слову сказать, я до сих пор не считаю свою мастерскую сервисом, так как есть некий критерии к которым иду. И это не смотря на то, что у меня самый большой парк оборудования в городе и даже в области. Ну и высокий уровень выполнения услуг, а так же огромная лояльность к клиенту. Так вот часто наблюдаю, да что там часто - ПОСТОЯННО, как люди выбирают самый примитивный способ конкуренции. И этот способ - заниженная цена. Разговаривая с одним таким "бедолагой", который с такой яростью и энтузиазмом рассказывал мне что он делает дешевле и лучше чем его конкуренты, я еле сдержал смех.
Выберите нужное.
Начнем с одной старой шутки про "треугольник услуг". В нем можно выбрать только 2 пункта из 3Х - быстро - качественно - дёшево Именно в нем ярко отражается глубокий смысл. Быстро и дёшево не может быть качественно, а качественно и дешево не может быть быстро, ну вы поняли. Так вот выбирая рост и развития сервиса, не стоит делать упор на цену. Конкуренция ценой никогда не приводила к хорошему результату. Да, в краткосрочной перспективе это может помочь немного поработать за "доширак". А вот в долгосрочной перспективе - это падение качества услуг, увеличение сроков работ и как следствие - недовольный клиент.
К сожалению, владельцы тех сервисов, которые считают меня конкурентом, мало читали книг, начиная от финансовой грамотности и заканчивая стратегическим мышлением и как создать конкурентное преимущество.
Почему игра ценой не выгодна.
Давайте рассмотрим это на примере одного сервисного центра в котором трудиться некий Ю. Открывая свой сервис, наш успешный Ю не придумал ничего лучше, чем в половину снизить цены от цен мастерской расположенной по соседству. И по началу клиент пошел, сравнивая цены у конкурентов, так как все умеют пользоваться интернетом и обзванивать. А если сервисы в прямой видимости, то можно и зайти поинтересоваться. Ю радостно начал делать ремонты за пол цены, да еще и при этом поливая немного гавнецом соседний сервис. Ю часто демпил конкурентов перед клиентом, рассказывая что там плохо делают, и вот только вчера были люди у которых делов на раз паяльником тыкнуть, а им зарядили 5 тыщ. А Ю порядочный и вот за 500 все это готов. Но спустя небольшое время Ю перестал справляться с потоком, добавились к этому и гарантийные ремонты которые наш герой делал до этого. Гарантийные случаи пошли когда Ю не успевал по срокам ремонта либо запоносив соседа, оказывалось что проблема больше чем изначально он подумал. Так сервис Ю превратился из дешевого сервиса, в сервис "подстроюсь под вас". Поняв в чем дело, Ю стал повышать цену, но клиент был не согласен, так как он привык к дешевой услуге и рекомендовал ее друзьям как "ремонт за три копейки".
С повышением цен - клиентский поток упал. В таком состоянии и находиться наш герой. Если очень нужны деньги - он сделает "даром", а если за месяц получилось набрать на аренду - он старается работать по общим ценам что бы прокормить себя. Эта история реальная, за которой я лично наблюдал.
Подводя короткий итог - не стоит конкурировать ценой с остальными. В век информационных технологий есть масса способов получить конкурентное преимущество. Более подробно способы конкуренции я разберу в следующем посте. а так же на моем личном сайт блоге.
Пришел сия гений инженерной мысли еще более месяца назад. Со слов клиента воспользовались локальным обновлением, а прошивка скорее всего была не та, по итогу устройство повисло в цикличной перезагрузке с ошибкой DM-Verify.
Воспользовавшись гуглом была найдена прошивка Infinix_Hot_11S_X6812B_MT6768_V791_220823, которую для начала я решил прошить с помощью UnlockTool, на удивление пусть и с 25 раза процесс пошел, прошивка залилась, но все что изменилось - это прекратился Bootloop, Recovery и Fastboot так и не появилось.
В процессе экспериментов выяснилось что телефон наотрез отказывается заливать в себя файл из прошивки Transf.img, пробовал разные версии SP Flashtool, но максимум что удавалось добиться - это повисание на окне XOS в течение 30 минут и самопроизвольное отключение устройства.
Бонусом ко всему testpoint для BROM в виде микропина прямо у микросхемы памяти.
Собственно методом проб и ошибок был найден порядок при котором данное устройство прошивается:
Припаиваем Testpoint на массу;
2. Открываем SP FlashTool v. 5.2228.00 и выбираем скаттер от прошивки и снимаем галочку с Transf.img;
3. Открываем mtk_bypass_rev4 и жмакаем Bypass;
4. Подключаем телефон с ПРИСТЕГНУТЫМ акб, НЕ зажимая кнопок громкости, ждем доли секунд для обхода;
5. Не отключая акб и провод от компьютера отпаиваем TestPoint и во FlashTool жмем Download.
6. Ждем окончания прошивки.
Телефон загрузился как ни в чем не бывало, а мы чувствуем свое величие, тешим самолюбие и идем пилить очередной пост на Pikabu.
Что особенного спросите вы?
Да все:
1) В телефоне нет ISP;
2) UnlcokTool и прочее платное ПО (TFM tool и что-то еще) нифига не может сделать;
3) Testpoint в виде микропина и мало его замкнуть, его нужно быстро и вовремя разомкнуть;
4) Телефон поднимается БЕСПЛАТНЫМ ПО;
5) Без хорошего микроскопа и паяльника лучше сюда не лезть;
6) Все инструкции где надо без акб/с зажатыми кнопками - врут, телефон как бы прошивается, но не загружается.
Если что-то забыл можете задать вопрос в комментах, всем добра бобра и позитива.
Всем привет. Прошедшая неделя обошлась без сложных и интересных ремонтов. Сплошная текучка - разъёмы, залитики и тому подобное. Поэтому решил показать данный ремонт.
Данный ПК стоит на каком-то производстве и в один прекрасный день он отказался включаться. Индикатор питания загорается, но изображение не появляется. У мастеров такое состояние называется "нет инициализации".
Под задней крышкой видим материнскую плату на SoC от intel. Были сделаны замеры всех основных сопротивлений и все они оказались в пределах нормы. Замеряны основные напряжения.Далее была была отключена переферия, подкинута заведомо исправная оперативная память. Ничего из этого не привело к положительному результату. DDR тестер показал отсутствие обмена на spd шине. А как показывает практика ремонтов, то это либо повреждена прошивка bios, либо неисправен контроллер оперативной памяти, который находится внутри процессора. К сожалению дампы биоса на промышленное оборудование редко можно найти и этот ПК не стал исключением. Было решено заказывать и менять процессор.
Прошло пару недель и он попутешествовав под неусыпным надзором Почты России оказался у меня на столе. Прежде всего начну с реболла его на свинец. То есть необходимо убрать шары из безсвинцового припоя и накатать новые из свинцовосодержащего. Кто-то предпочитает не заниматься реболлом, а паять чипы на безсвинцовых шарах, но я считаю, что это личное дело каждого мастера. Я предпочитаю реболл.
Подготавливаем всё необходимое. Трафарет, магнитная оснастка с силиконовым ковриком и шары.
Наносим на чип флюс...
...и убираем паяльником заводские шары. Выводы на чипе зачищаем оплёткой.
Укладываем микросхему на оснастку, наносим тонким слоем флюс...
... И позиционируем трафарет. Отверстия должны точно совпадать с выводами на чипе.
Раскладываем шары, потом оплавляем их феном, не снимая трафарета.
Когда свинец затвердеет снимаем трафарет. Принеобходимости можно снова пропаять, установить недопаяные шарики и т.д.
Вот такой результат должен получиться.
Следующим шагом будет отпайка чипа от платы.
Устанавливаем плату на паяльную станцию.
И снимаем процессор.
С помощью оплётки подготавливаем посадочное место, наносим тонким слоем флюс.
Работа в сервисных центрах складывается не только из ремонтов, но и из клиентов и общения с людьми. И на прямую сервисы или мастер зависимы от клиентского потока. Наверное отсюда и пошло что - "клиент всегда прав", ведь он платит деньги и по факту обеспечивает сервис средствами для развития и жизнедеятельности организации. И это абсолютно нормальная ситуация. Но в сфере услуг часто наблюдаю обесценивание труда и занижение значимости. Иногда из-за таких ситуаций абсолютно не хочется заниматься ремонтом того или иного устройства, просто руки опускаются в таких случаях.
Сферы в которых работал.
Я достаточно долгое время проработал в крупной сети продуктовых магазинов по направлению оборудования и электроники. И в этой сфере я за 7 лет ни разу не встречал, что клиент торгуется на кассе из-за завышенной цены (по его мнению) на тот или иной продукт. Не видел я что и зовут администратора или управляющего или уж того больше, директора магазина, что бы попросить скидку на желанный продукт, потому что нет денег или он слишком дорогой и не вписывается в бюджет человека. "Ну красную икорочку обожаю, а позволить не могу!"🤣🤣🤣 Но вот все кардинально поменялось когда я пришел в сферу услуг и стал работать мастером и приемщиком в сервисном центре. Тут я вкусил все прелести работы с людьми и с тем что сфера услуг (по мнению людей) особо ничего полезного не делает и поэтому подобный труд должен стоить копейки, а еще лучше - бесплатно. И вот совсем последняя история, которая меня побудила написать данный пост и узнать - только мне так везет?
Обесценивают ли ваш труд клиенты?
Истории из сервиса.
История произошла совсем недавно, пару дней назад. Приносят на ремонт телефон xiaomi redmi note какой то там последний, с жалобой что аппарат совсем не включается и не заряжается. При диагностике выяснилось что устройство уже было в сервисе где поснимали защитные экраны с платы и прогрели все что только можно. Но не тронули процессор, как раз проблема то и была в отбитом проце. Звоним и говорим что необходим реболл процессора. Озвучиваем сумму, к слову сказать мы сделали скидку от прайса, что бы перекатать проц на новом оборудовании и потестить его. Скидка хорошая. И тут я слышу со стороны клиента о том что это ооочень дорого и сделайте мне дешевле. Отвечаю что такой возможности нет и можно аппарат забрать без ремонта. Клиент отвечает что сейчас приедет и поговорит с мастером. Ну думаю ОК, езжай куда хочешь, телефон уже собран и ждет. Проходит примерно час и меня зовут на ресепшн поговорить с клиентом. Выхожу и далее диалог где я (Я), клиент(К). К - а что там вообще делать собрались то? Я - Реболл процессора, это трудный ремонт и требует времени, а так же навыков. К - сделайте дешевле, сделайте скидку! Я - ПОЧЕМУ? К - В смысле почему? Я - Почему я должен сделать скидку и сделать дешевле? К - ну у меня денег нет, а телефон очень нужен и уже через час!!! Я - Не сможем сделать через час, на ремонт нужно 4 часа и стоимость такая, какую озвучили изначально. Мы не торгуемся. Вы можете забирать ваше устройство и почините в другом сервисе, я не против, а даже ЗА. Вам там починят быстрее и качественнее. К - Ну хоть 500р скидку дайте, а так я вообще хотел за 1500 что бы все сделали, там делать то нечего. Я - ну у нас мало опыта, поэтому для нас эта задача очень сложная. К - ну ладно - делайте, через час зайду за готовым устройством. Я - нет, устройство будет готово через 4 часа и потом тесты, забрать можно только завтра. К - у меня нет столько времени, да и телефон мне не нужен, проще новый купить. Мне главное фото с этого телефона. Я - пожимаю плечами и ухожу. В итоге клиент оставил телефон на ремонт, который мы сделали и выдали полностью рабочим и с гарантией.
Как часто вам говорят о том что труд ваш не стоит и гроша?
Такое бывает не часто, но и редкостью это не назовешь. При чем общаясь с другими сервисами, понимаю что такая проблема повсеместно и это практически норма. Начиная с пресловутого - проводок припаять, и заканчивая тем что на ютубе посмотрел что делов ноль но нет такой отверточки. На эту тему и много роликов на ютубе есть. У кого то просто с этого пукан горит, а кто то, как и я, смеется над такими историями. Я много чего уже послушал, и как люди сами разбирают и даже было что узнают сколько стоит проводок припаять, озвучиваешь стоимость, а они устройство собранное приносят и говорят что внутри проводок отвалился, вы разберите - припаяйте и соберите после🤣 Ну или когда просят дать гарантии что не снимут хорошие запчасти, а вместо не поставят Китайские. Так их знакомые говорят. Даже при помощи Suno накидал мини трек, который поймут только мастера и улыбнуться. Все это юмор и к данному посту прошу относиться с юмором.
