Терпение, труд и хороший звук из колонок 10АС-225 (они же 15АС-220)
Всем привет!
На дворе заканчивался трудный 2022 год. По итогам года я закрыл одну из двух ипотек и решил что пришло время хорошо послушать музыку. В моем понимании "хорошо" это уровень приличного музыкального центра из эпохи нулевых. Конкретно у меня был в те времена Panasonic SA AK-17 и это была нижняя граница в плане качества звука чего я хочу.
На новогодних выходных, предварительно изучив весь соответствующий раздел компьютырнаго сайту из трех букв с пришельцем, пошел послушать хваленые китайские Эдифаеры, о которых так много и восторженно писали в комментариях на сайте сего магазину. Вышел я от туда минут через 10 со стойким желанием помыть уши с мылом нежеланием за эту китайскую хрень платить деньги. Прошло какое-то время и в один прекрасный день в рекомендациях на Авито вылезает и незамедлительно покупается вот это за 2000 рублей:

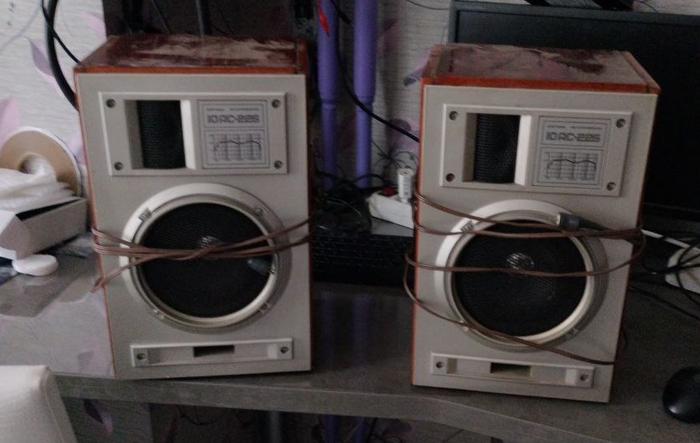

10АС-225, фото сделано сразу после покупки
Зачем я их взял? Если честно то сейчас уже и не помню, наверное это была какая-то больше импульсивная покупка, навеянная воспоминаниями из юности, когда у меня были такие колоночки. Мне их отдали разбирая содержимое гаража, но в те времена они себя не раскрыли у меня, хотя их интересный звук я запомнил. Причем запомнил даже с каким-то сожалением, что хотел их поставить в машину, но так разобрал и ничего в итоге не сделал, а хорошая вещь была. Нет, в момент покупки у меня и в мыслях не было что они закроют потребность в хорошем звуке. Как и многие тыщи людей я искренне верил что это советское г**но чудо не может и не должно тягаться с сонями, айвами, техниксами и панасониками с филипсами.
Подключил, включил музыку и понял что у них вроде как даже и звук какой-то имеется, и не сказать чтобы посредственный. И тут мне пришла в голову идея узнать в интернете -- может в них какие-то более приличные динамики ставят или типа того.
В интернете много разных интересных и не очень форумов. Добрые люди дали исчерпывающее руководство по тому, что делать (и самое главное -- чего точно не стоит делать) с ними дальше. Фактически меры сводились к тому что:
Проклеить все стыки чтобы хорошенько заделать щели
Заменить ВЧ динамики 6 ГДВ-2-8 на современные 2ГДШ-16 производства РусАудио
Под них собрать другую схему фильтров (см ниже)
Сделать изолирующий стакан для ВЧ динамика
Отмыть подвесы у НЧ динамика, обработать размягчителем резины
Проклеить поролоном пластиковую накладку чтобы не дребезжала, особенно в районе фазоинвертора.

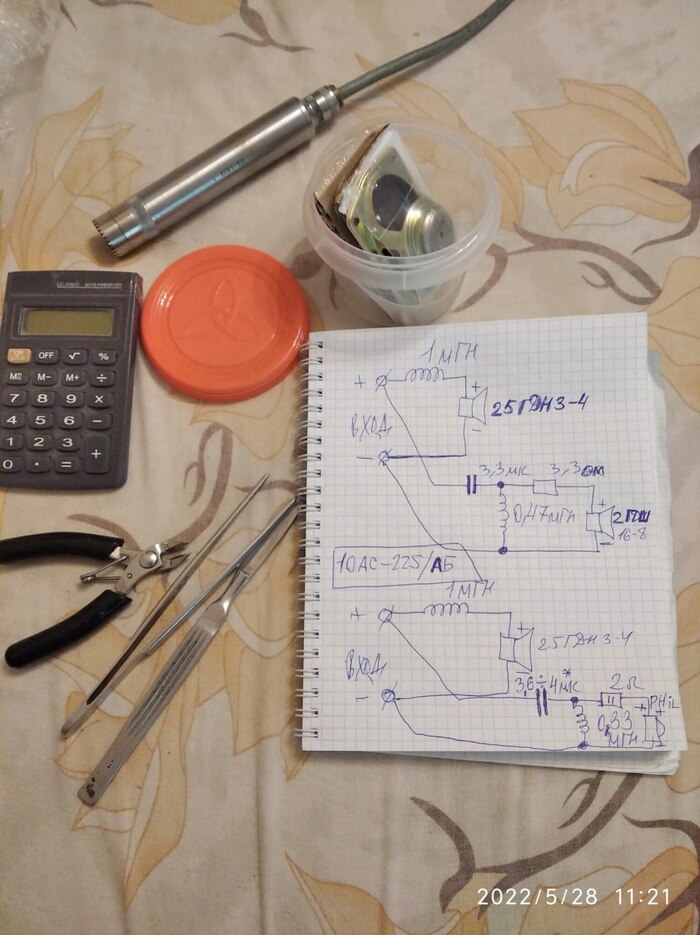

Схема фильтров для 10АС-225 (15АС-220) от Александра Бокарева, взято на форуме ldsound
Очень рекомендую к изучению тему на форуме ldsound (если что не реклама!) про 10АС-225 -- там вы найдете очень много полезной информации. И чтобы два раза не вставать -- если кто с этого форума читает мой пост -- товарищи, передайте как нибудь админу что не работает восстановление пароля через почту, в обратную связь писал, но пока тишина. Спасибо.
Конкретно эти колонки были в очень приличном состоянии изначально, единственное что с ними было не так это присущие всей этой серии колонок щели, и я решил их пересобрать. Переклеил на ПВА с опилками в надежде что убью двух зайцев - и щели заделаю, и еще кривизна их уйдет, но нет, ожидаемого эффекта это не дало. Остальное сделал в соответствии с рекомендациями, но скидывать фото не буду поскольку интереснее будут фотки с второй итерации, там плюс-минус то же самое, только более профессионально)
Итоговый результат выглядел вот так:

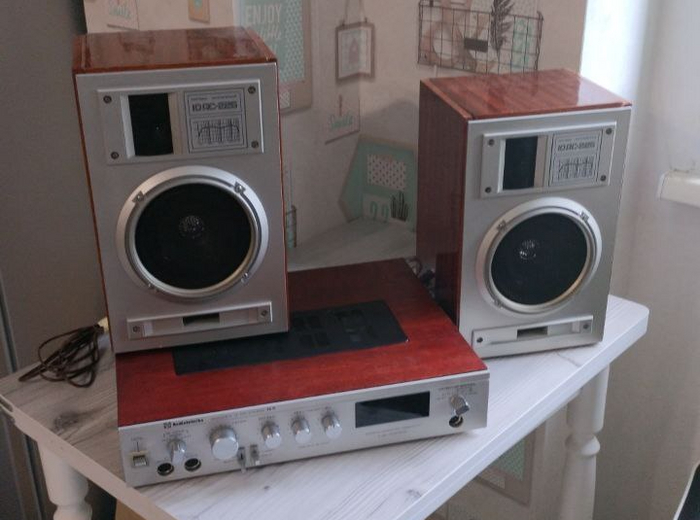

Первый комплект, уехал радовать уши домой
Как я уже говорил -- колонки были изначально в хорошем состоянии, плюс это был мой первый опыт и допустим лазать в динамики я откровенно боялся, по этому сделал только указанные выше 6 пунктов (по сути все кроме лазания в динамики), но даже это в плане звука превзошло все ожидания! Где-то минут через 20-30 прослушивания желание купить топовый музыкальный центр из нулевых, раз уж с активной акустикой все так плохо в ширпотребе, в общем-то потеряло смысл, сей комплект звучал намного выше того чего я от него ожидал и уже явно не хуже упомянутого выше панасоника. Точно лучше.
Собственно кто дочитал до сюда -- дальше самое интересное и много картинок.

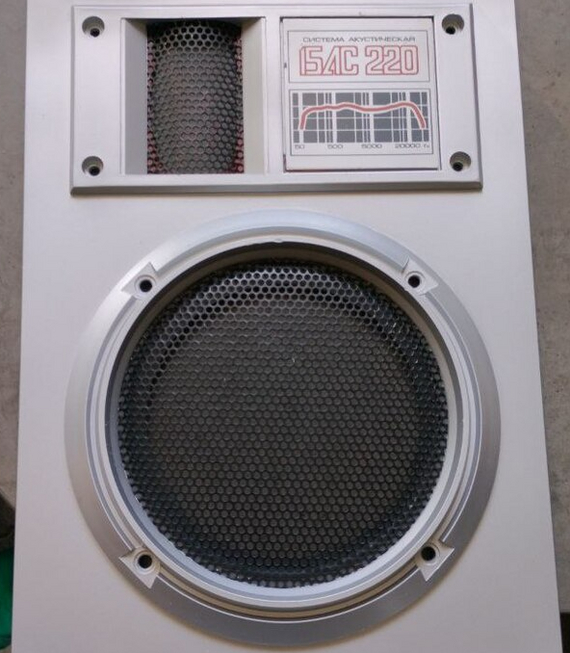

А тем временем (пока еще первый комплект делал) мне подвернулся за тыщу рублей подушатаный комплект 15АС-220. По сути это те же самые колонки в плане начинки, отличаются они по большому счету только названием.
Брал я вторые колонки чтобы сравнить сток и ребилд. Но немного все пошло не по плану.. Они оказались несколько нерабочими. В этих колонках меня ждал сюрприз в виде развалившейся магнитной системы динамика 25НГД-3-4. Может и есть в жизни более бесполезные вещи, но если честно то клеить магнитную систему динамика, который можно купить по цене от 500 до 1000 рублей это крайне сомнительное мероприятие ...

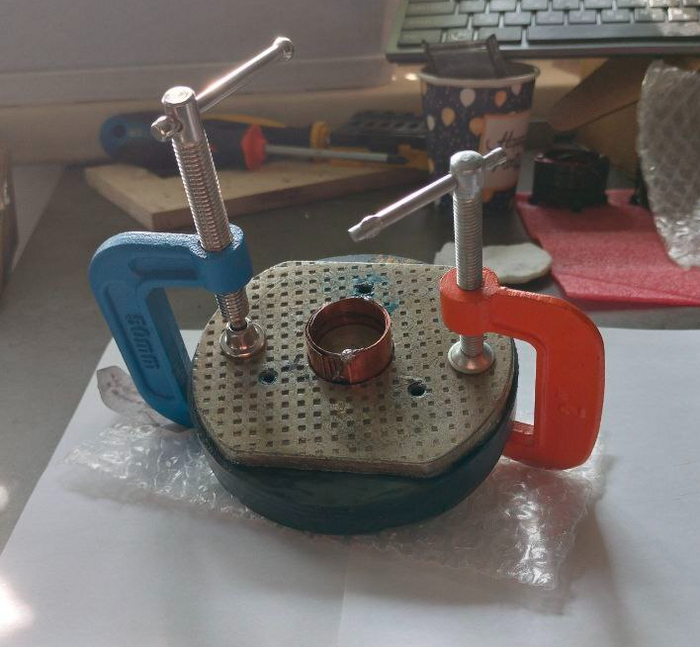

Ремонт развалившейся магнитной системы динамика 25ГДН-3-5
После того как с третьей попытки у меня получилось более-менее отцентровать магнитную систему и зафиксировать (первые две попытки потерпели неудачу из-за очень сильного магнитного поля, там очень трудно удержать центровку) я очень воспрял духом и даже решил что покупать готовую катушку тоже не буду, намотаю сам. Развлекаться так до конца. Собрал себе из советской дрели небольшой, но аккуратный намоточный станок, напечатал на 3д-принтере центрирующие конуса и с точностью до 1-х долей мм подогнал диаметр заготовки под будущую катушку.

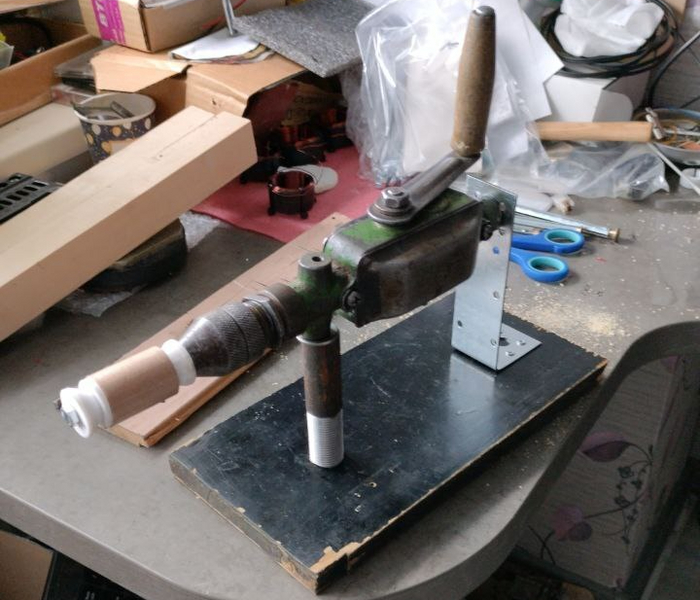

Ручной намоточный станок с оправой под катушку для 25ГДН-3-4
Провод для катушки вместе с клеем БФ был замечательно куплен на озоне, а в качестве бумаги на которой моталась катушка, я взял бумагу для запекания в духовке. Она достаточно тонкая, но при этом прочная. Данные по намотке есть в интернете, размеры и другие справочные данные тоже. Мотаем!

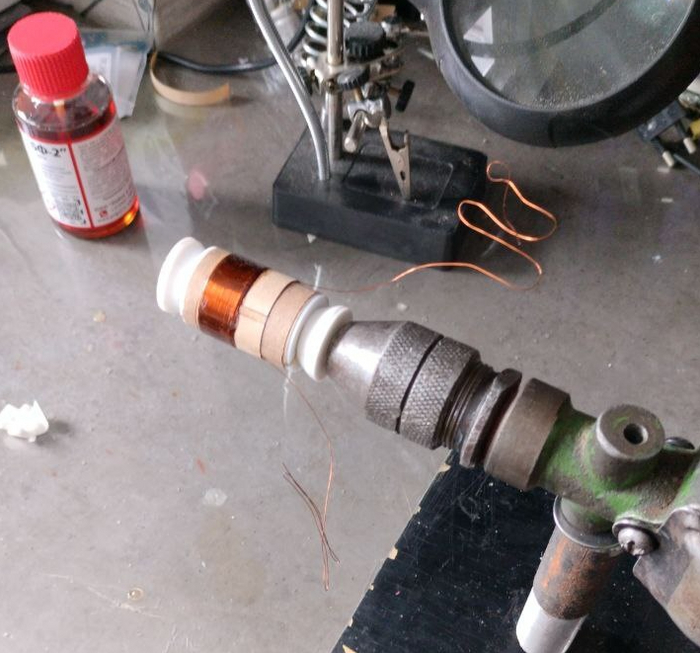

Намотка в 2 слоя через слой клея БФ между слоями намотки
Напомню, я раньше никогда не то что не чинил, я и не разбирал толком динамики-то. Ну разве что когда-то в детстве может. Но поскольку это был уже заведомо мертвый динамик, то я не боялся ошибиться, просто делал то, что должен был делать и ... он заработал. Причем на удивление весьма неплохо. Причем настолько неплохо, что будучи поставленным в 15АС-109 (Вега) у меня резко пропало желание от этой колонки избавиться (а прежде было потому что звучала она откровенно так себе).
Воодушевленный успешным ремонтом динамика я решил что раз смог восстановить до состояния "ого как звучит" мертвый динамик, то восстановлю и второй комплект колонок. Сделаю что могу на максималках. И погнал делать.

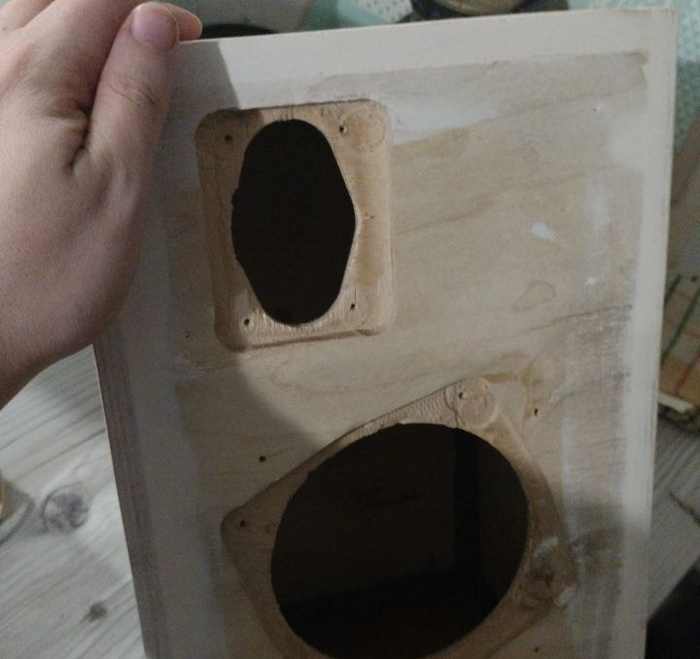

Сначала я ободрал шлифмашинкой старый шпон и шпаклевкой вывел все неровности корпусов.
Затем из купленных на авито обрезков дубового шпона оклеил корпуса.
Сказать что я сильно хотел изучать 3д моделирование в Компас 3Д это наверное будет неправда. Я если честно вообще не хотел изучать никаких программ для 3д, но пришлось. Хорошо что по Компасу есть видеоуроки на ютубе. В итоге сделал модель и напечатал на 3д принтере стаканы для ВЧ динамиков, чтобы не колхозить их из подручных материалов. Тут надо заметить что эти стаканы не влезут чисто физически в отверстия для динамиков, там буквально нужно миллиметр снять со стенок. Я это сделал с помощью борфрезы из леруа за 200 рублей и шуруповерта.

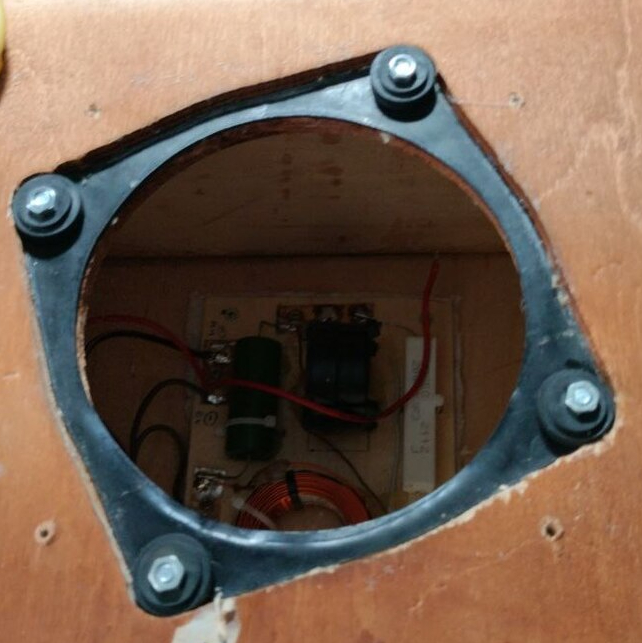

Стаканы для ВЧ динамиков

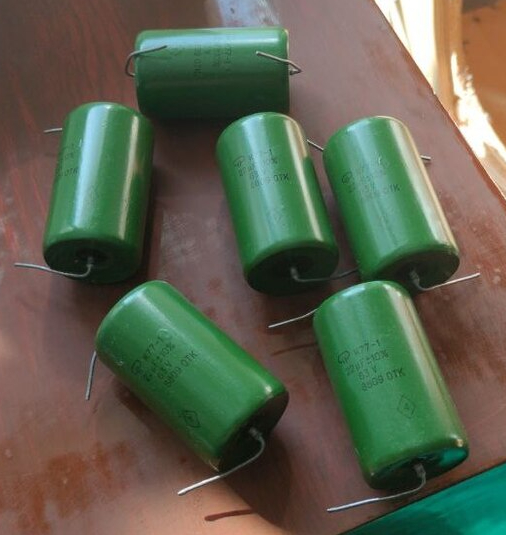

Фильтры собирал навесным монтажом на фанерке. Контакты для навесного монтажа в аудиофильских магазинах стоят чет дороговато, на местной барахолке нашел за сотку распаянную плату с контактами для навесного монтажа, высверлил заклепки и переклепал на свою фанерку. На деталях экономить я не собирался, но и разбрасываться деньгами в мои планы не входило. Изучил какие конденсаторы как себя показывают, что по их поводу пишут и принял решение использовать К77-1 с хранения. Нашел на авито в Москве объявление компании которая занимается штучным изготовлением катушек. Ценник примерно 60-70% от аудиофильских магазинов и без деревянных каркасов. Дешево и сердито. На оба комплекта колонок заказывал -- все идеально.

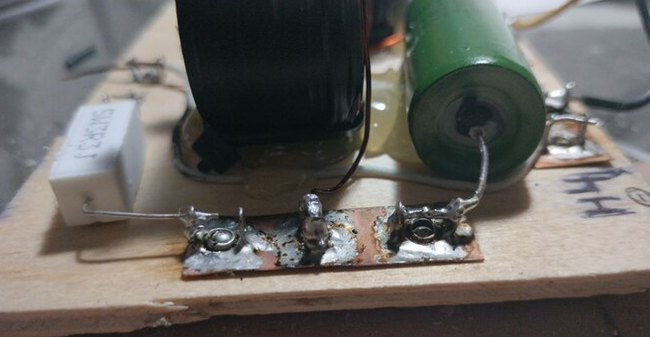

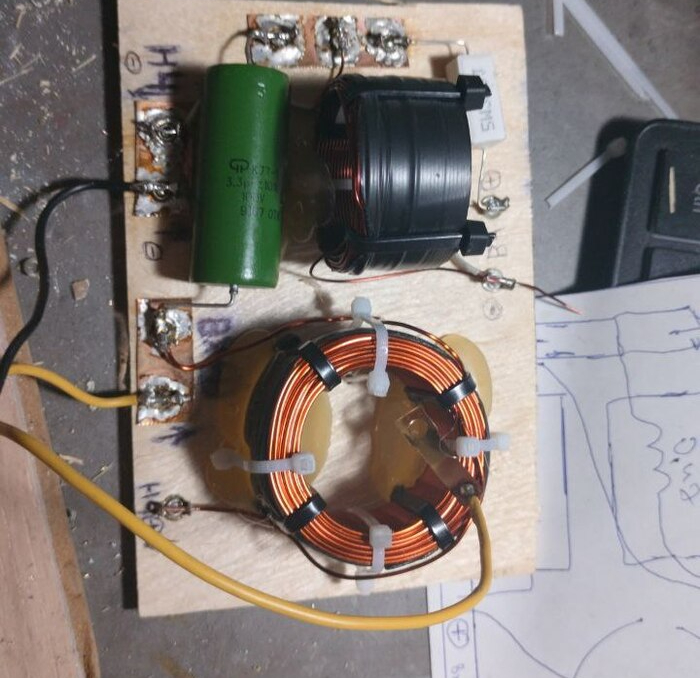

Фильтры раздела частот по схеме выше
В первом комплекте я динамики не трогал и там в одной из колонок на очень большой громкости бывает лязганье, тут я уже уверенный в себе, перемотавиший к этому времени аж целых 2 штуки 25ГДН-3-4 и оба раза с отличным результатом полез в динамики этого комплекта.
Проверил состояние катушек, чтобы катушки оказались намотаны с нужным количеством витков (а то было такое,на втором динамике, который чинил, катушка была намотана примерно витков на 20 в каждом слое, вместо положенных 47 и 46 витков). Убедившись что с катушками все в порядке, перецентрировал и проклеил шайбу. Отмыл подвесы и смазал их специальным средством для восстановления резины фирмы LIQUI MOLY. Это средство примеряется для задубевших резиновых уплотнителей и т.п.

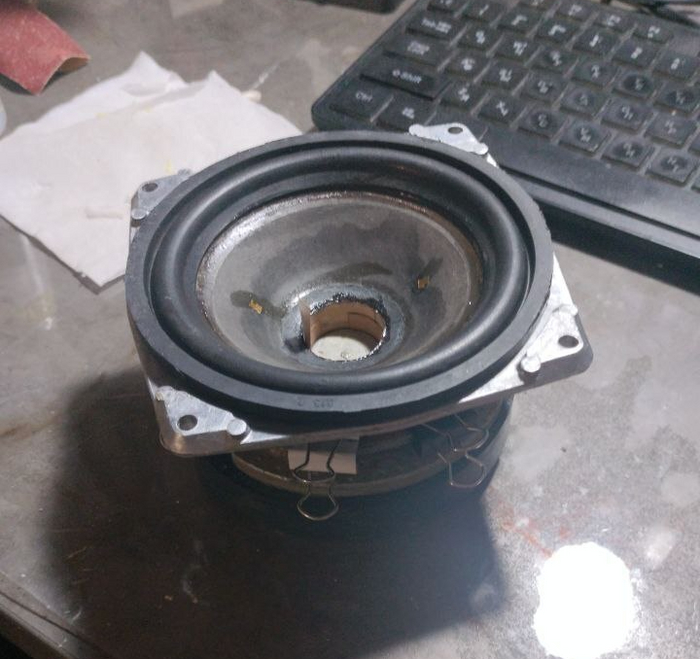

Центровка и приклеивание центровочной шайбы
И еще я долго долго возился с лакированием колонок. Если честно хотелось аутентичности, в том плане что если шпон намазать маслом то это будет похоже на хипстерскую поделку, а хотелось их приблизить к аутентичному виду советских дров лакированных изделий.
После всех мытарств с лаком
Вообще если честно то лакирование в данном процессе это наверное самое сложное. Сильно не рекомендую повторять в домашних условиях. Если очень хочется -- закажите на производстве или отнесите к профессионалам. Истинно говорю мелкие пылинки после высыхания слоя, взявшиеся непонятно от куда, вам не добавят удовлетворения результатом. А еще вы точно узнаете что такое "слоновья кожа" и как с ней потом бороться.
Но ладно, с горем пополам с лакированием справился, осталось пластиковые накладки привести в человеческий вид, для чего на озоне была выписана какая-то недорогая серебрянка в стеклянной бутылке. Я надеялся губкой аккуратно протыкать проплешины, которые видны на фото выше, но нет. Пришлось смывать старую серебрянку ацетоном, брать балончик и закрыв аутентичный рисунок все перекрашивать. Соорудил на балконе небольшой покрасочный стенд и перекрасил. Получилось в отличие от нанесения лака идеально.

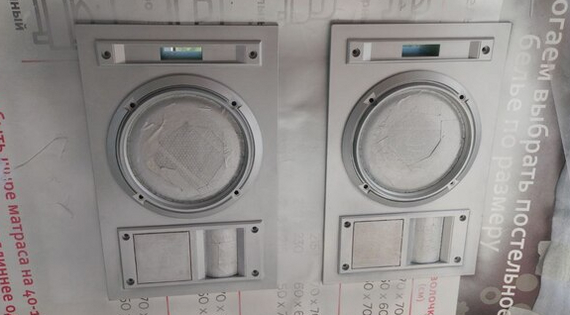

Покраска пластиковых облицовок
Тут еще надо сказать про одну вещь которой научился на первом комплекте. Дело все в том что НЧ динамики в оригинале крепятся на шурупы. Сами понимаете от времени и вибрации места крепления НЧ динамиков мягко говоря не могли обеспечивать надежное крепление динамика. Сначала была мысль купить ввертыши и через них на винты закрепить НЧ динамики, но потом погуглив в интернете нашел другой способ.
Суть данного способа в том чтобы сделать шпильки путем рассверливания мест где они должны быть примерно на 1 мм шире чем диаметр винта. Далее ватка пропитывается клеем ПВА и по сути винт вкручивается в ватку так чтобы она собой заполнила все рассверленное пространство. Это даже очень неплохо держится по итогу. Пока клей высыхал с помощью резинок поджал винты.
Вместо шурупов шпильки, так надежнее.
У меня было некоторое количество оконного ПСУЛ-а, лежал без дела и пригодился. Им я проклеил декоративную пластиковую накладку изнутри. Это нужно сделать чтобы ничего не дребезжало и воздух гонялся четко через порт фазоинвертора, а не как попало.
Проклейка декоративной накладки

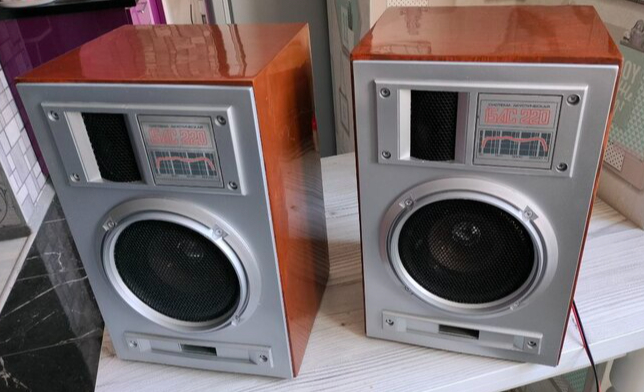

Итоговый результат

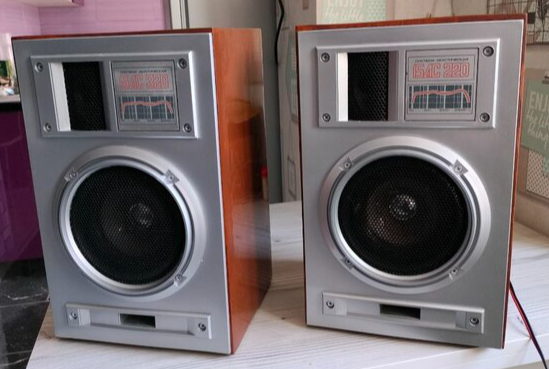

Итоговый результат
Что получилось в итоге: если первый комплект получился ну где-то 4+ либо 5-, то тут четкая и твердая пятерка. И звучат они немного лучше чем первый комплект. И вот это немного следствие того что я перетряхнул сами динамики. 25ГДН-3-4 собранный идеально по заводским параметрам звучит изумительно, а доработанные фильтры позволяют ему работать правильно в рамках его характеристик.
Что я понял? Я понял что такое хороший звук и что такое посредственый звук. Даже наверное понял где начинается граница когда посредственный звук заканчивается и начинается хороший.
Стоит-ли овчинка выделки? Кому как, решайте сами -- вы весь процесс видели только что. От себя могу разве что добавить, что расставаться с ними тупо не захотел бы даже в обмен на S-90. Просто по тому что еще после первого комплекта для себя решил что они просто у меня маст хэв для повседневного прослушивания музыки.
