Началось с того, что друг из института отдал мне бесплатно нерабочий блок питания PowerMan IP-S350T7-0. Блок питания был нерабочим, и я решил попробовать его починить. Ниже привел фотографию платы уже разобранного блока питания и схему от модели P350, найденную на просторах интернета. Между платой оригинала и схемой из интернета были найдены некоторые отличия, но они не очень существенны.

Блок питания относится к классу ATX, поэтому включение его осуществляется с помощью сигнала управления PS_ON. В состав платы входит несколько микросхем: основной шим-преобразователь UC3845B, создающий основные питающие напряжения, шим-преобразователь дежурного напряжения A6259h и супервизор W7510, контролирующий все основные напряжения.

После подключения к сети и замыкания сигнала PS_ON на землю была выявлена неисправность: блок питания запускался, вентилятор стартовал, но через секунду останавливался, и процесс многократно повторялся. Тщательный внешний осмотр платы, тыкание мультиметром в разные участки платы ничего не дало. После этого блок питания был задвинут под кровать и пролежал там длительное время....

Недавно у меня появился осциллограф, старый советский С1-107 с мультиметром на борту, и я решил возобновить ремонт и хотя бы посмотреть на форму выходных  импульсов.

Стоит отметить, что я не являюсь высококлассным специалистом в области импульсных блоков питания. Ремонт этого блока был вызван в первую очередь любознательностью и чувством научного познания. Коммерческой выгоды от починки такого блока тоже не шибко много. Дело в том, что в современных компьютерах уже давно используются блоки питания на 500, а то и на 750Вт, и 350Вт смотрится на их фоне слабовато.

Перед второй пробой ремонта я почитал немного о схемотехнике импульсных блоков питания, удивился множеству разных классов или видов (однотактные, двухтактные, прямые, обратные и еще там какие-то....знатоки поправят...). Кроме того, ремонт импульсных БП гораздо сложнее и опаснее, в виду присутствия на плате высокого напряжения порядка 310В. В разрыв предохранителя я решил запаять на время ремонта лампу накаливания мощностью 100Вт, чтобы не Бабахнуло, если что-то пойдет не по плану (см. фото).

Измерения показали, что импульсы на выходах преобразователей появляются и также пропадают. Я подумал, что маловероятно, что шим-контроллеры вышли из строя. Тут я случайно обнаружил, что дежурное напряжение составляет 4,75В вместо положенных 5В. Я решил проверить электролитические конденсаторы на выходе +5V_SB. Транзистор тестер показал абсолютно нормальные значения (см.фото), но я решил на всякий случай заменить их.

И вуаля! После замены конденсаторов все заколосилось! Дежурное напряжение поднялось до 5,05В. БП заработал стабильно без выключений. Я уже слышал конечно, что в первую очередь нужно проверять и менять электролиты, но тут даже прибор его не выявил.

вопросы,замечания, предложения на почту - sokolov_yuri@list.ru

Фотографировал на lumia 925

Сразу извиняюсь за дешманские фото, телефончик бюджетный, фоткаю на три разных давайса, в зависимости что под рукой, это может быть Pentax k01 c чудесными м42 стеклами, компакт sony древний, или мой самсунг. В этот раз был только телефон.

Притащили сегодня ASUS K72, сильный запах горелого, с проблемой, че то там горело и теперь он не включается. Ну как не включается ЛБП уходит в защиту, потребление выше 5А.

Как такое случается? Паскудная пайка, как только получается неконтакт, начинает гореть плюсовой конец в пистоне, чем дальше он горит, тем сильнее горит текстолит, как только текстолит превратился в угли между Б+ и землей, получаем КЗ, зарядное уходит в защиту и получаем ноут-кирпич.

Открываем, ой ой, под разъемом ЗУ угли, начал ковырять и увлекся не сфоткал, ковырял ковырял, вижу дела не будет, надо дремель брать. Сажаю стоматологический бур и выгрызаю угли, пока КЗ не пропадет, в этом месте никаких сигнальных линий нет, только полигонами земля и Б+, так что выгрызаем по максимуму все угли и то что выглядит как угли. В итоге такую дыру проковырял, КЗ ушло.

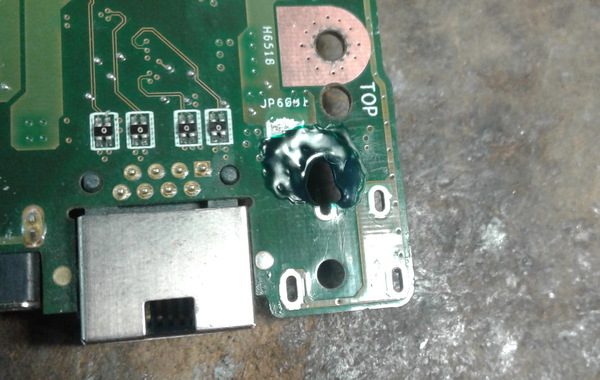

Теперь все эти страсти масочкой замажем, в народе зеленка, маска которая под ультрафиолетом твердеет

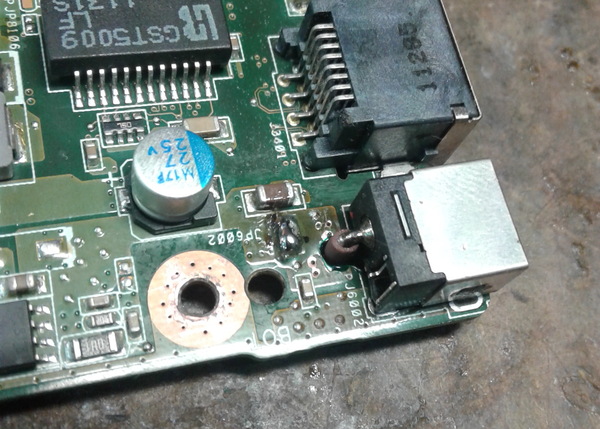

Теперь колхозим, ибо по нормальному посадить разъем уже нельзя, берем провод сечением больше чем + вывод разъема, паяем на хвост, термоусадка. Смотрим пролазит это все в дыру. О норм.

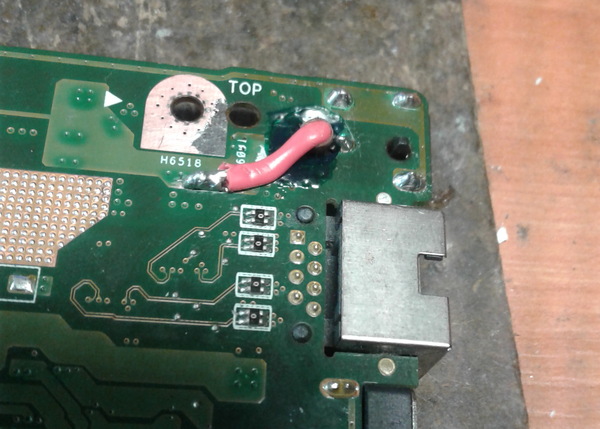

Сгоревшие полигоны я срезал, так что паяемся на ближайший Б+, он тут недалеко.

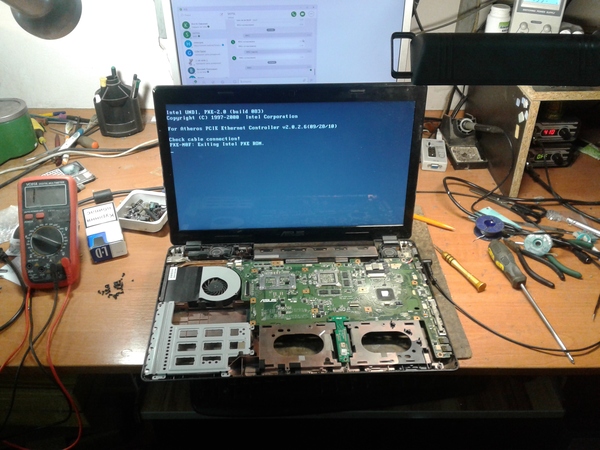

Проверяем, все на плате, разъем питания и кнопка есть, предварительно померял сопротивления, и конечно предварительно напаивался проводами, и включал с ограничением потребления, так что тестовое включение уверенное, все будет ок. И правда порядок.

Это типовая проблема этого ноута, так что запахло горелым, бежим на сервис ну или сами ремонтируем. Само собой нотик прошел все тесты и выдан клиенту.

Я из Украины, г. Черкассы. Десктопное не делаю, вообще, только ноуты, планшеты и мониторы, изредка беру телефоны. Новой почтой можно отправить на ремонт из другого города.

Вопросы на почту snnktt@mail.ru

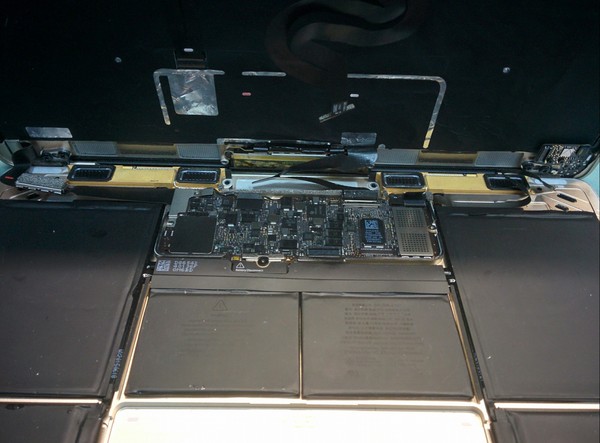

Принесли это чудо, разбит, корпус помят. Разобрали где-то на стороне, собирать не стали. Диагноз: Плата не работает, матрица разбита.

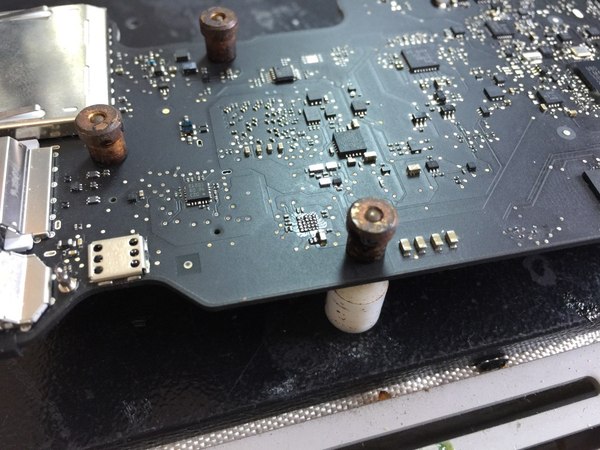

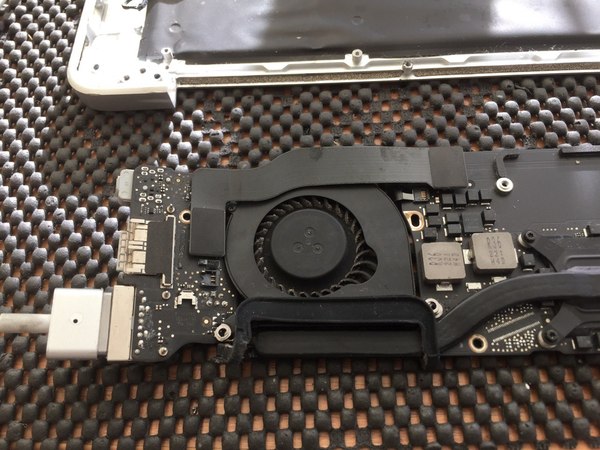

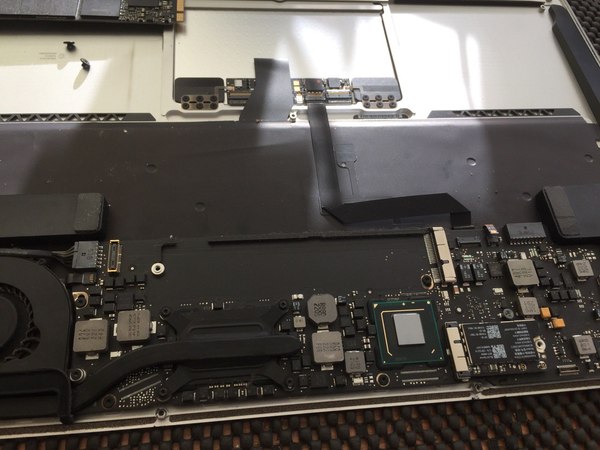

Снимаем плату, диагностируем.

Не проходил сигнал smc_reset_l, естественно замена шимки isl6259, дало свои плоды. Плата запускается.

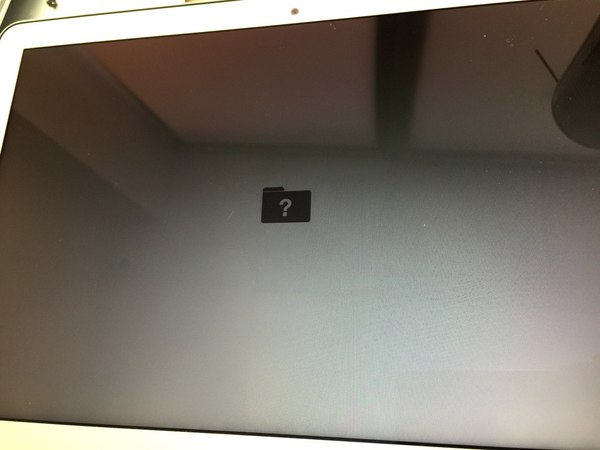

Цепляем рабочую матрицу, и.... Темнота... Но изо есть, уже хорошо.

Далее прозвонка обвязки в районе коннектора матрицы, питание матрицы и т.д. Всё есть, но нет сигнала управления светодиодами.

А за это у нас отвечает led driver lp8550, позваниваем его обвязку, питания, сигналы на включение.

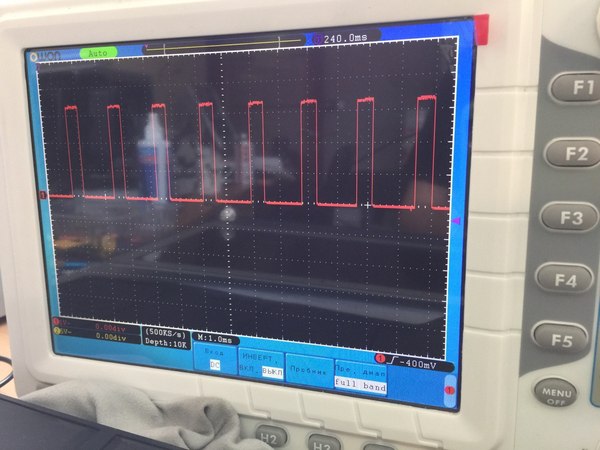

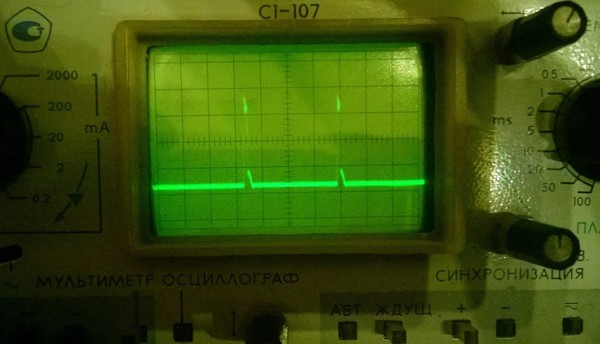

Пример как выглядит сигнал BKL_PWM

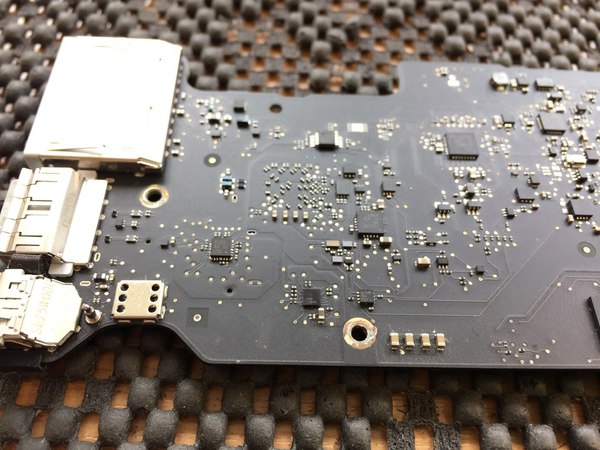

Далее снятие lp8550

В момент при снятии стекляшки, она попросту раскололась. Хотя с виду была целая, да и в кз не была. Вот такие вот последствия от падения макбука.

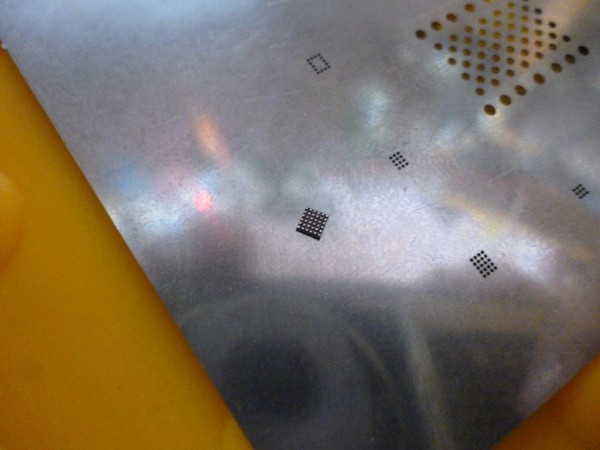

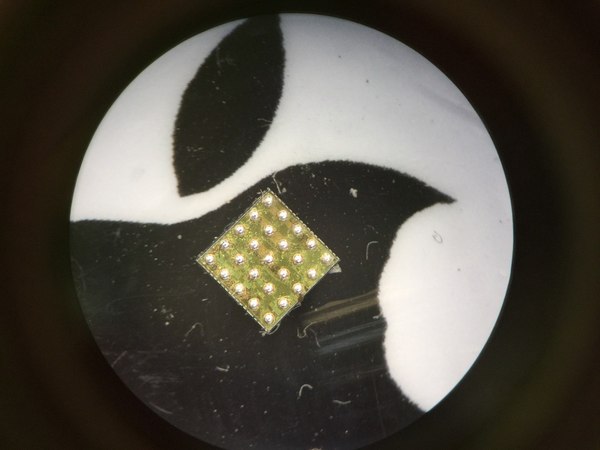

Далее стандратная процедура накатки светодиодного драйвера, и установка его на место.

Ну и конечный результат, подсветка появилась, всё работает.

Далее стандартный прогон ASD тестом железа (мало ли что в отвале после удара). Но всё обошлось, с железом всё ок. Выдача. Хотя в дальнейшем конечно могут возникнуть проблемы (микротрещины в пайке и т.д.)

#Zvonilka74#iPhone#5s
#Греется#Разряжается#Заменаконтроллеразаряда#U2
Привет из Копейска, это мой дебют так скажем сильно не пинайте, делее буду исправляться в духе темы...

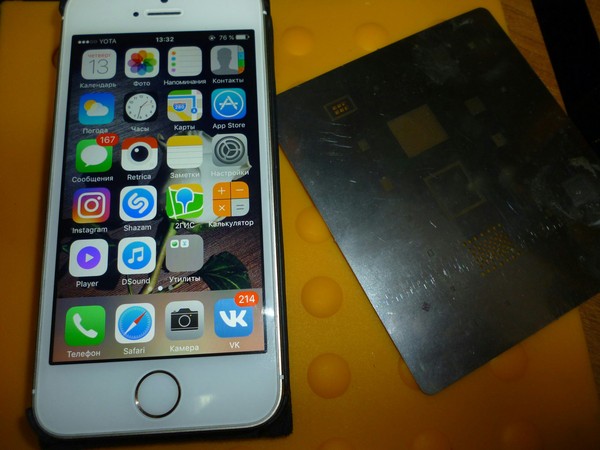

Пришел тефончик с проблемой зарядки, греется, быстро разряжается. В ходе диагностики(для тех кому интересно, при подключении к ЛБП, при коротком нажатии потребление поднимается выше 90 мА, что говорит о неисправности U2) было выявлено, что не исправен контроллер заряда.

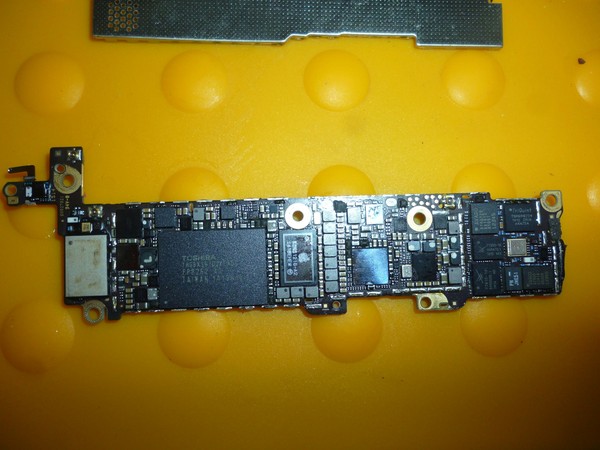

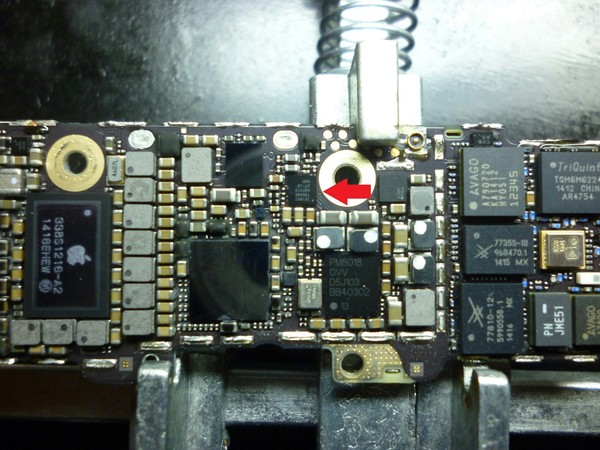

Ну-с приступим... Разбираем аппаратик. снимаем защитный экран(на 2 фото краешек его видно). Далее заклеиваем(я использую каптоновый скотч+алюминиевый скотч) находящиеся рядом компоненты. Снимаем U2, убираем заводской припой, все чистим. Берем новый контроллер наносим флюс, выставляем контроллер, греем...готово. даем плате остыть. Собираем, проверяем, все хорошо работает (потребление в порядке). Собираем полностью, ставим экранчик на место, все болтики на свои места(особенно возле коннектора шлейфа т.к. там присутствуют гильзы в которые можно закрутить более длинный болтик и тем самым перерезать дорожки платы). Включаем проверяем еще раз все хорошо работает и ничего не греется.
P.S. Мало фото торопился(:
P.P.S.Выложил первый раз с телефона с вставкой фото между текста еще не освоился, модератору спасибо если поможет с растоновкой(:
