Принёс мне товарищ китайпланшет GT-N8000S, говорит: помоги, ностальжи мучает по телевидению аналоговому! Планшет рабочий, только разъём USB вырвали...

Разъём благополучно установили по рецепту @gepka с усилением медной жилой через плату:

Планшет начал заряжаться, но включаться отказывался:( после недолгих поисков, выяснялось, что шлейф кнопок порван..полечили и его:

И, о чудо! Он включился:

Но неработающая камера рмрачила нашу радость..оказалось:

Вот тут то и началась заморочка..шлейф оказался двухслойным, и порван в самом интересном месте.. вот так мы его лечили:

И наконец свершилось!

Функционал планшета восстановлен полностью, товарищ теперь тряхнёт стариной и аналоговым ТВ по полной!

Телефон зашёл, просящим пароль.

Вычитывать будем используя какашку NsPro. Не рекомендую к приобретению, на мой взгляд, самый ужасный продукт по самсунгам, но иногда выручает. )

Цепляем бокс к компьютеру, запускаем программу NsPro. Выбираем интересующую нас модель.

На следующей странице жмём: "Get Info".

Цепляем включенный телефон к компьютера, используя обычный USB кабель.

Запускаем аппарат, используя вычитанный пароль. )))

Моя группа в вк: https://vk.com/igor_repair

Сегодня будем тягать данные с поломанной раскладушки.

Для этого нам понадобится программатор UFS Turbo(или его старая версия).

Т.ж. нам потребуется "прищепка". В программе Hanker UFC, смотрим какой нам понадобится переходник.

Собираем конструктор.

Запускаем программу SAMs, коннектимся к боксу. Выбираем интересующую нас модель и вычитываем из телефона E2P.

Из E2P файла, контакты читаем фришной программой ReadContact.

Моя группа в вк: https://vk.com/igor_repair

Всем привет!

Принес мне в ремонтики, дорогой наш пикабушник из питера @stevemayster, ноут. Сказал, что работал и вдруг отключился и более не включается...

Постик на пикабухе запилил он. Подробности в посте "Ремонт Dell M6600 СПБ".

РаспoтpⱯшuм аппаратец.

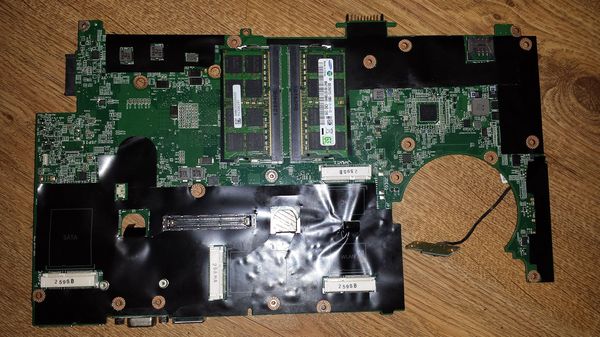

Вот его пoтpⱯшka.

Вот его пoтpⱯшka с другой стороны.

Раз вырубился, и зарядка в защиту уходит при втыкании в ноут, то вначале ищем какой входной ключ пробит...

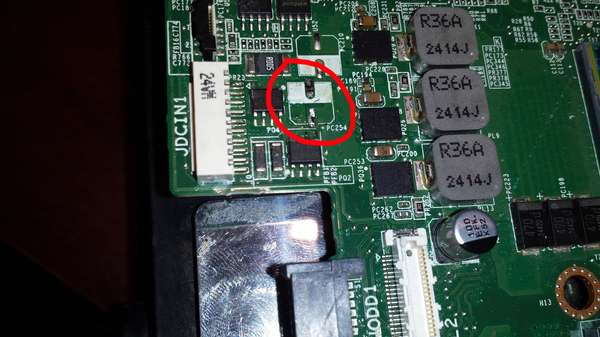

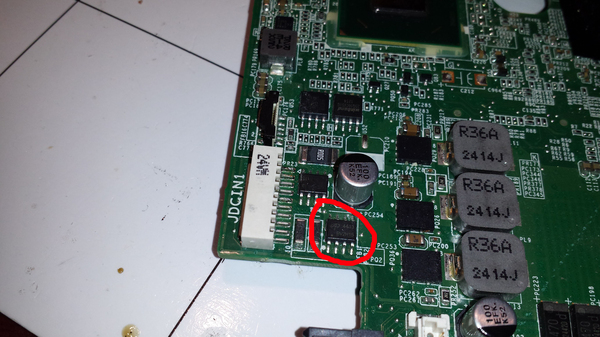

Менее минуты понадобилось на поиски пробитого ключа...

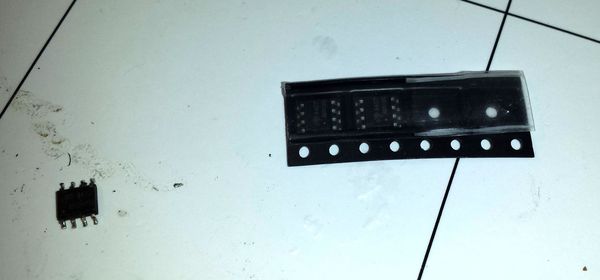

Будем его менять.

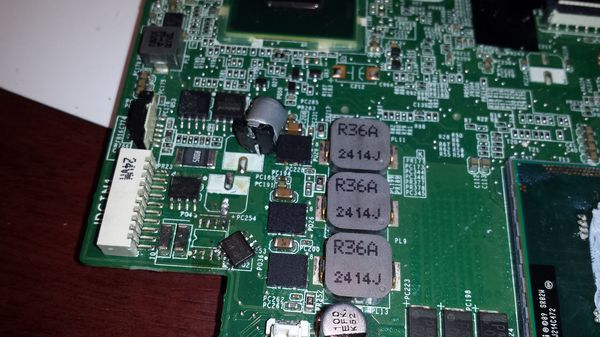

Чтоб удобнее было его менять, снимем с пoтpⱯшkов рядом стоящую емкость.

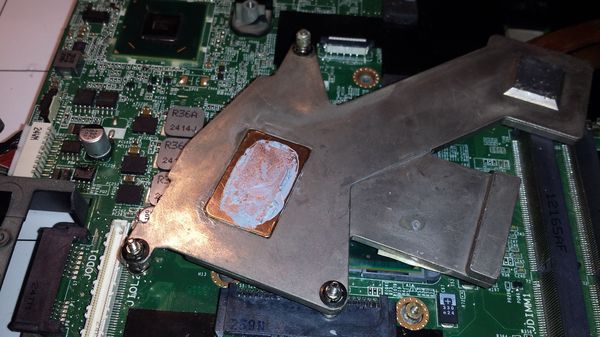

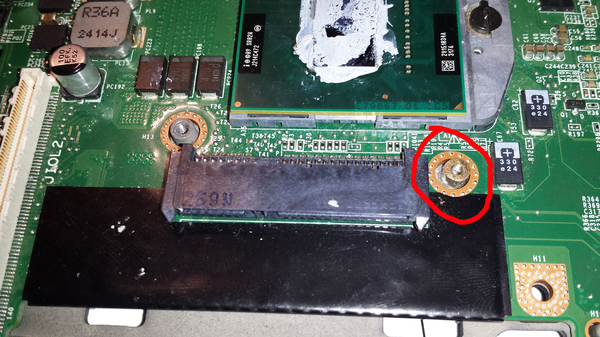

У крепления системы охлаждения оторвались стойки, к которым прикручивается радиатор.

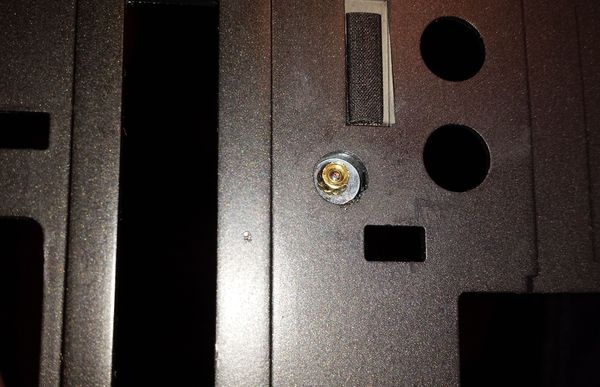

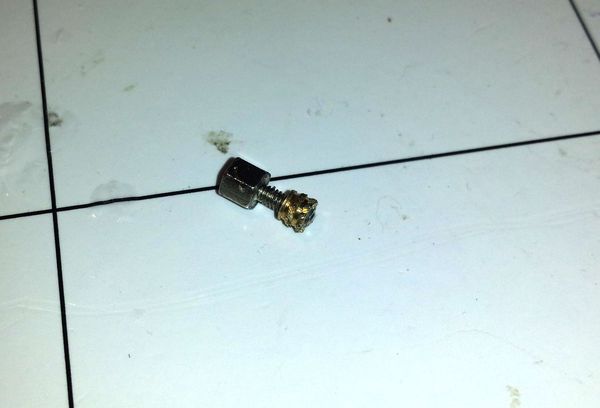

Одна стойка из трех оторвалась.

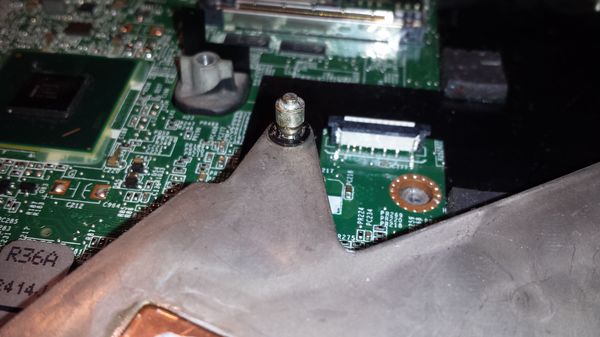

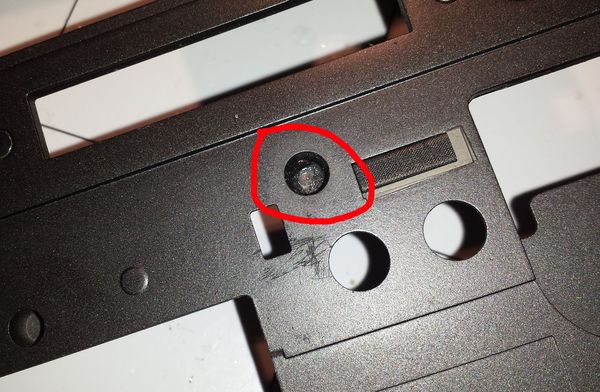

Вторая, вроде держится.

Да! Приклеены стойки были на соду с суперклеем. Хехе... кто там говорил, что хрен оторвешь?

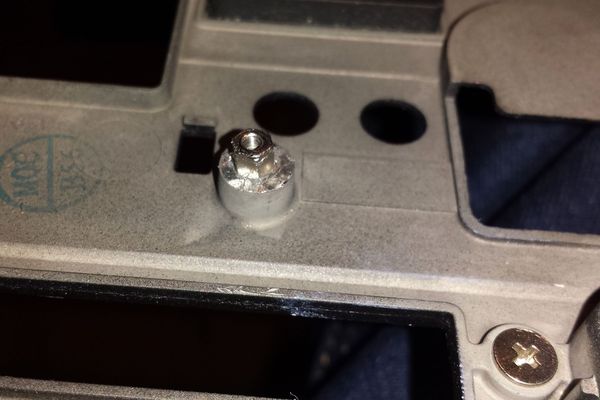

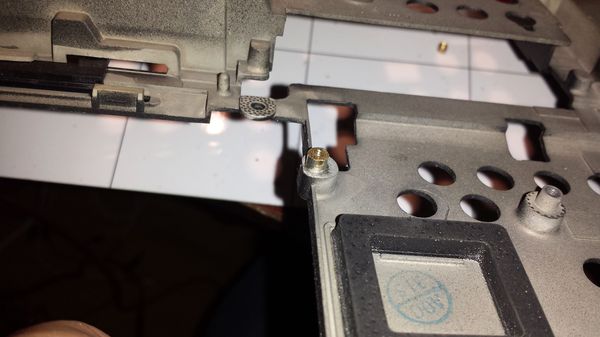

Берем подходящую по длине стойку.

И прикручиваем ее.

Собираем на соплях.

И....

Искра проскакивает в районе видеокарты...

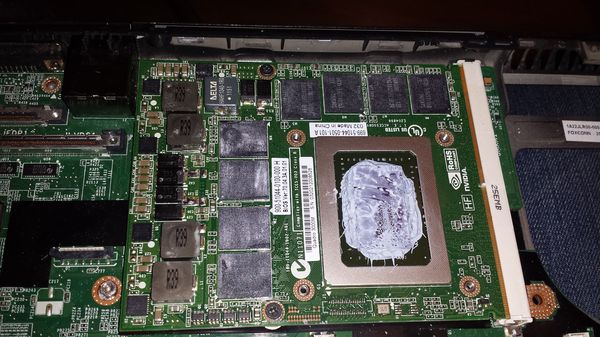

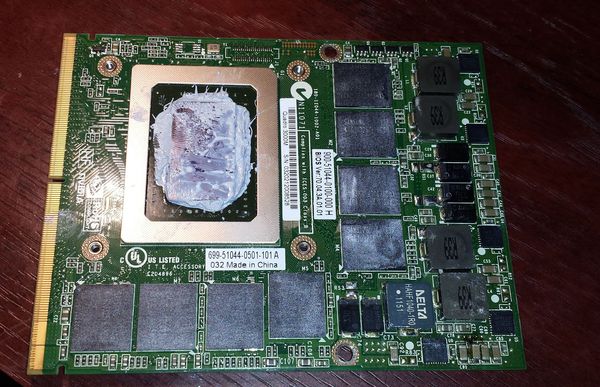

Снимаем радиатор и нашему взору открываются пoтpⱯшka видяхи.

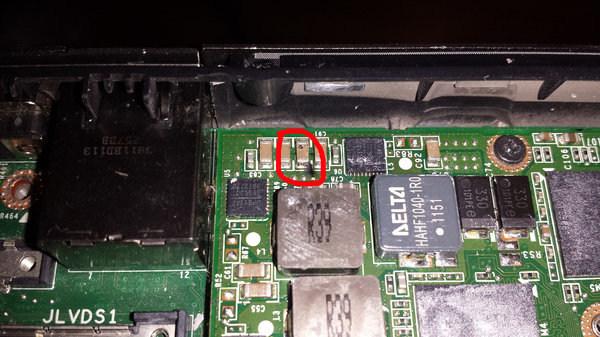

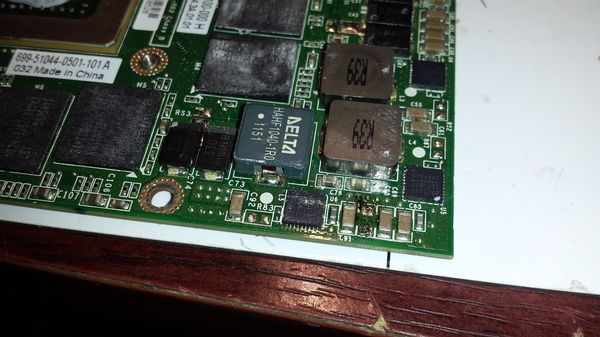

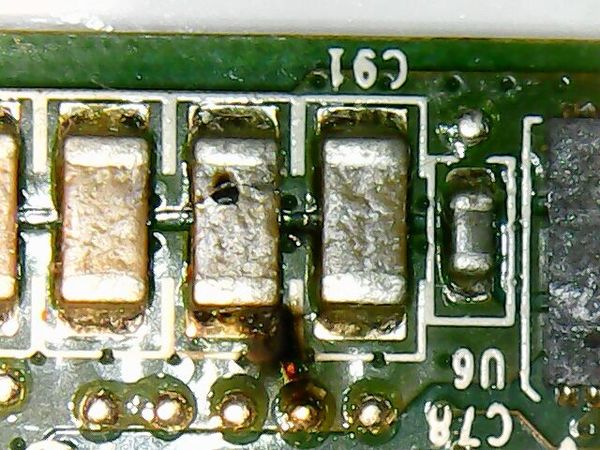

Сразу, невооруженным взглядом находим пробитую емкость...

Чуть крупнее...

Еще крупнее...

Выпаиваем емкость с пoтpⱯшkoв.

Проверяем пoтpⱯшka на соплях.

Погоревшая емкость стояла в системе фильтрации напряжения. Можно другую и не напаивать, но мне что-то скучно стало и я решил напаять...

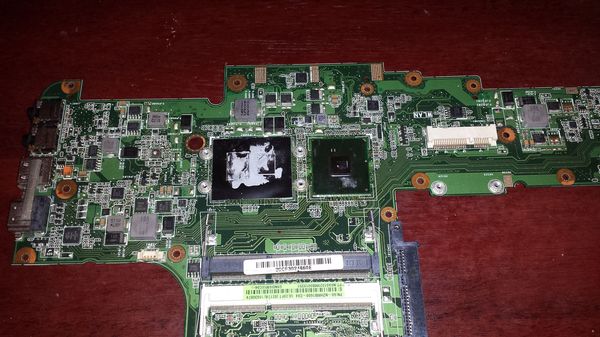

Берем донорские пoтpⱯшka.

Ищем визуально подходящую емкость.

Погоревшая емкость, на пoтpⱯшkax видяхи, стояла в системе фильтрации помех, мы можем поставить любую с подходящим напряжением. В данном случае нам подойдет любая, ибо мы не полезный сигнал фильтруем от помех в заданном частотном диапазоне, а избавляемся от всего говна, что бродит в напряжении питания видяхи.

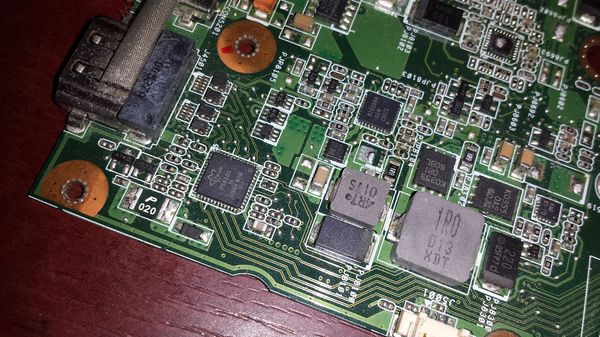

Подходящие емкости стоят рядом с мосфетами, они же, с полевыми транзисторами...

И припаиваем...

По количеству фоточек не влазю в этот пост... Далее будет не мене интересно...

Продолжение следует...
