Привет, дорогие пикабушники!

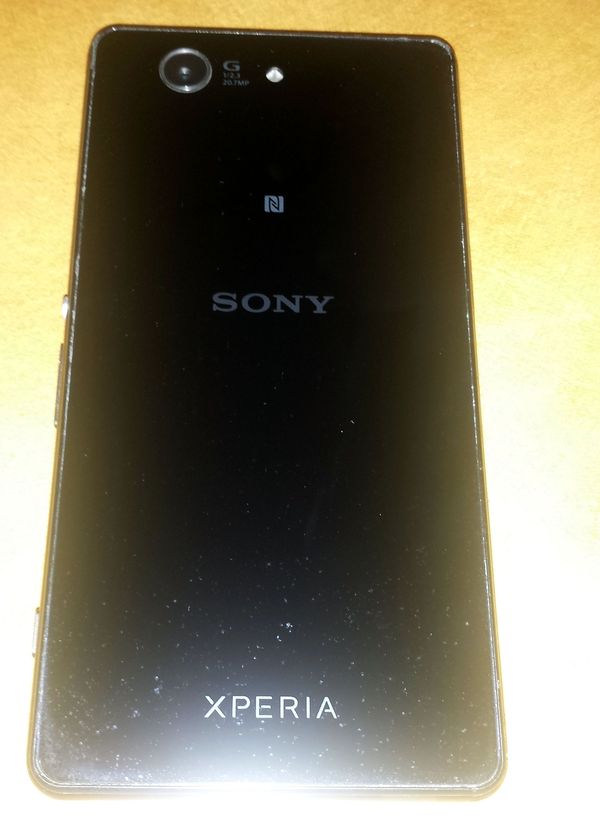

Прислал мне в ремонтики, дорогой наш пикабушник из Нефтеюгаска. Просил починякакть сонюку. Говорил, что экран отклеился, переклеил на скотч, но пошло, что то не так...
Вот посылка от него
Вот письмо от него:
"Здравствуйте. Пациент - Z3 compact, как и у большинства счастливых обладателей данного девайса через несколько месяцев начал отклеиваться дисплей. Со временем естественно щель увеличивалась, что натолкнуло на светлую мысль разобрать и проклеить. Разобрал, проклеил, начал собирать. Прежде чем приклеить заднюю крышку, решил проверить: включаю - всё работает, но на экране некоторые зоны темнее, некоторые светлее (диагональными полосками). Тут я конечно расстроился, но с оптимизмом полез разбираться где накосячил. Разобрал снова, решил что плохо шлейф дисплея был вставлен. Снова собрал, включаю: теперь весь дисплей раскрашен в разноцветные точки ... Разобрал ещё раз, но оптимизма поубавилось. В общем обнаружил что откололся какой-то 4-хногий элемент возле разъёма для шлейфа дисплея. Фото своевременно не сделал и телефон всё таки собрал обратно. Там их 2 рядом, предположительно одинаковых. В целом телефон живой, подключал через MHL к телеку - всё работает, даже тачскрин работает, но изображения нет и не предвидится. Каждый раз при загрузке этот "разноцветный коврик" показывает и спустя какое-то время изображение совсем исчезает, но подсветка работает как обычно. Сам отвалившийся элемент найти не удалось, уж больно он микроскопичный.
Как вы считает что это за элемент? Есть ли гарантия что такие симптомы только из-за него и сам дисплей не накрылся? Обидно из-за копеечной (скорее всего) детали и собственной криворукости списывать такой аппарат.
П.С. Дисплей всё равно отошёл, проклеивал скотчем, лучше видимо пользоваться B-7000."
Вот в такую пятнышку экрвнчик окрасился.

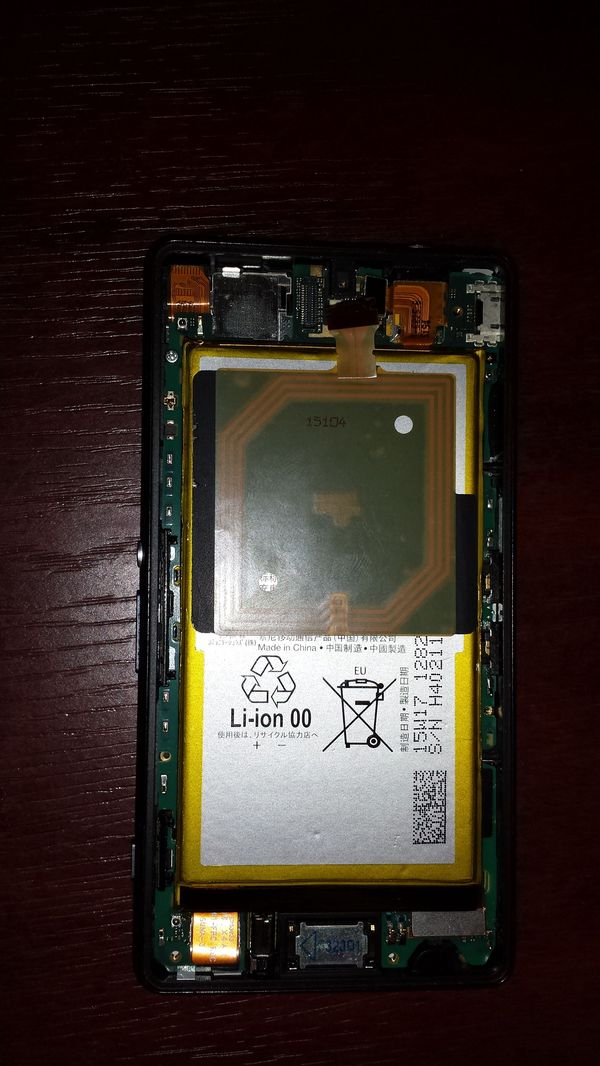

РаспотрⱯшким аппаратик.
Вот его потрⱯшка.

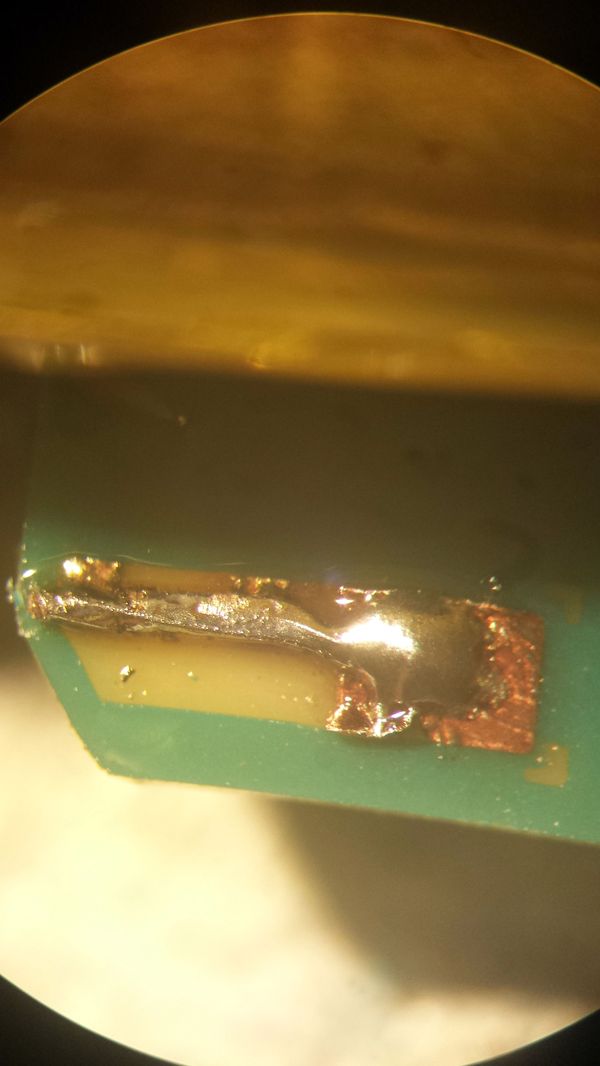

На потрⱯшках оторвался контактик магнитной зарядки.

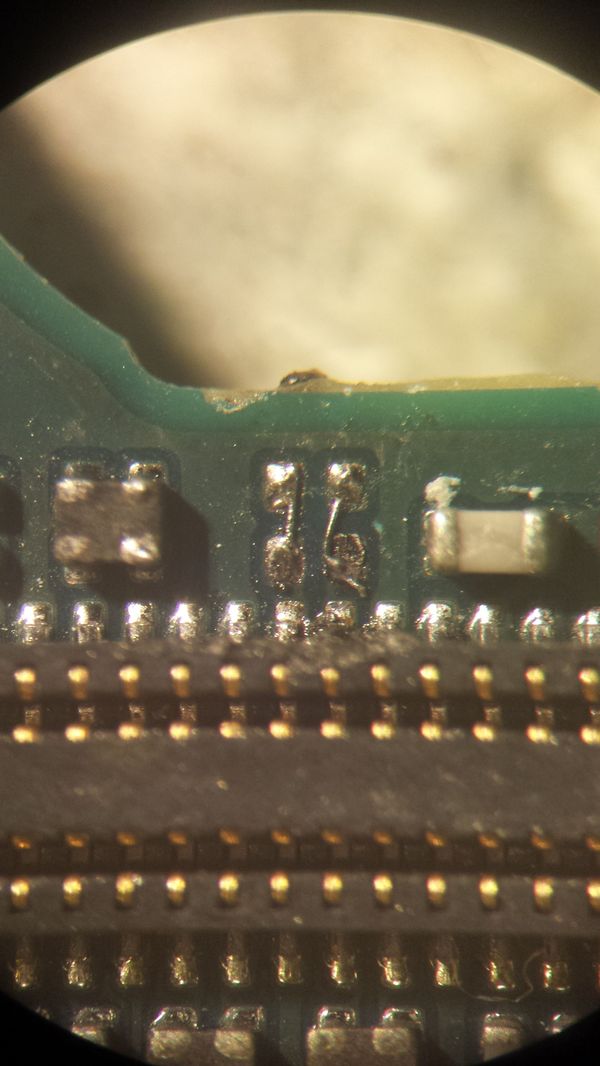

Оторвался еще "видео" элементик у разъема подключения экрана.
В данном случае, стояла двойная индуктивность. Здесь она нужна, как фильтр от ВЧ помех, но здесь они бывают крайне редко. Хорошо если раз в тыщу лет, по этому можем поставить обычные перемычки. Если бы они, индуктивности, стояли бы рядом с какой-нибудь ШИМ, то там да, обязательно они нужны!
У этих, блин, сонек, очень характерное отваливания элементов у разъемов.....
Припаяем недостающий контактик.

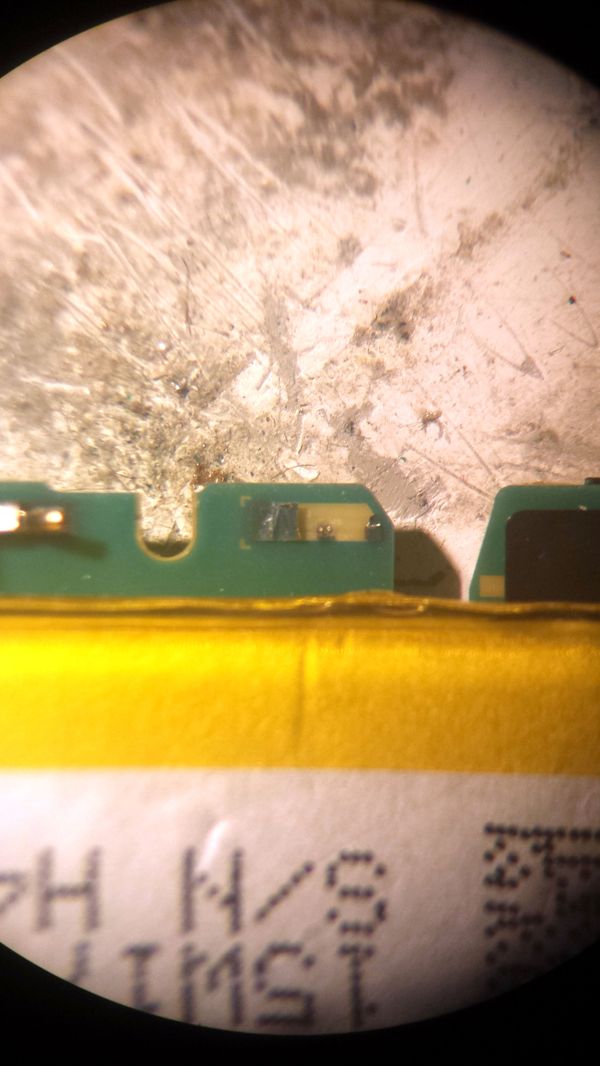

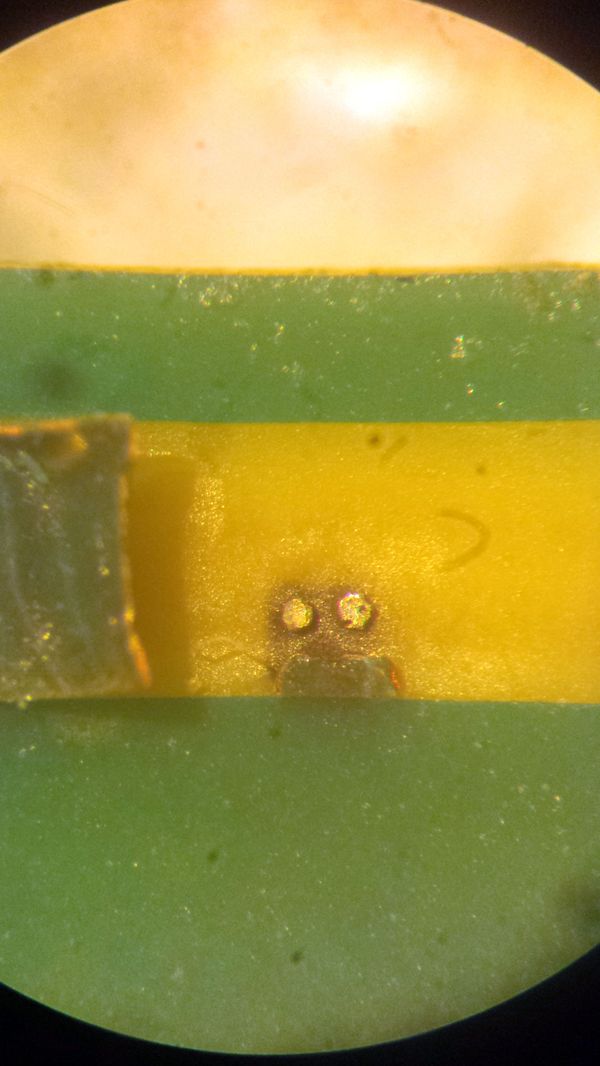

вот так выглядит под микроскопом.
Хехе... напоминает недовольную рожу.

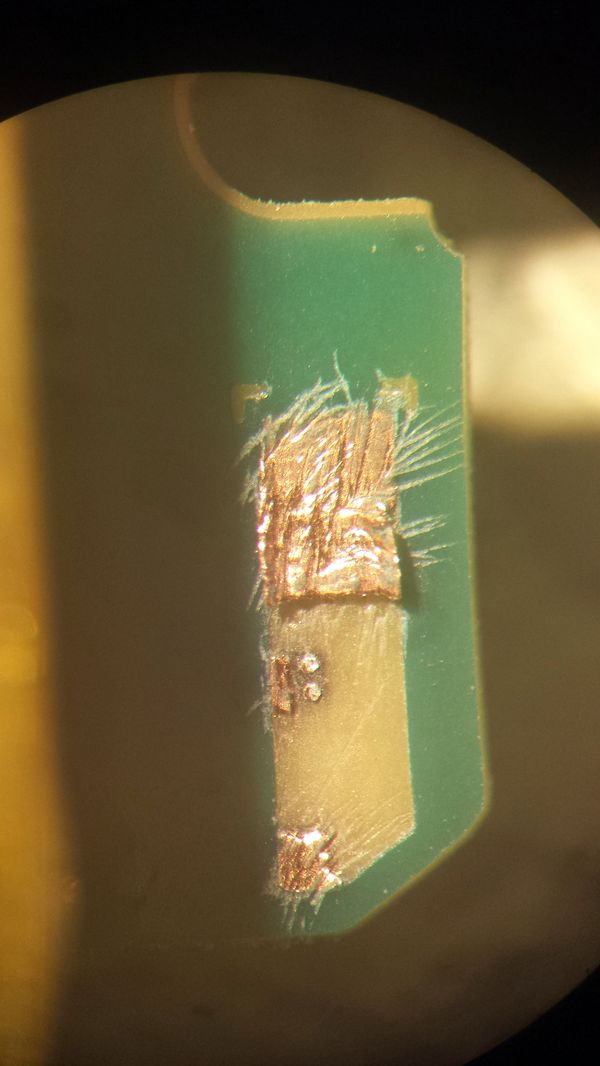

Зачистим контактные площадки.
Припаяем пару жилок от проводочка какого-нибудь.
И на жилки припаяем контактик.
Товарищ приклеил на скотч экран. Ясень пень держаться не будет. Нужно на клей B-7000 например.
Вычищаем от старого скотча.
Наносим по периметру клей. Вон, поблескивает он.
Приклеиваем экран и на сутки его под что-нибудь тяжелое.
Собираем окончательно и проклеиваем задницу.
Очищаем от старого скотча, наносим клей и под пресс на сутки.
магнитная зарядка шуршит.

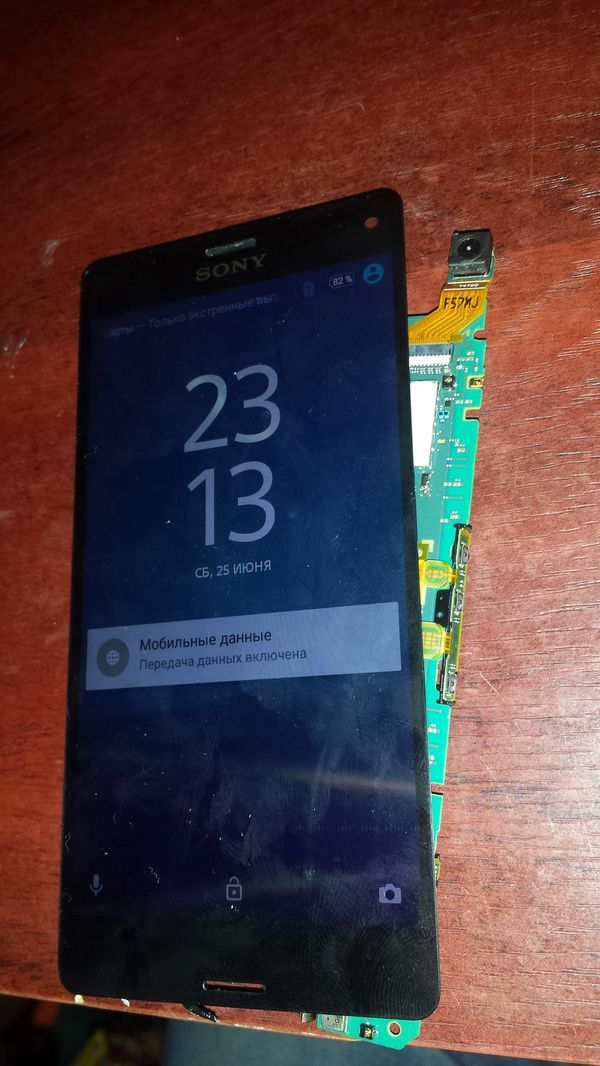

Все работает, все шуршит и теперь показывает мультики на ютубчиках, и при этом можно заряжать от магнитного хвоста.
