Привет всем Пикабушникам!

Прошу простить за долгое молчание из-за большого объема основной работы. Итак, сегодня у нас в ремонта два аппарата 5000 серии немецкой фирмы "Grundig": VX 5000 и V 5000.

VX 5000 - это предварительный усилитель (пред), а V 5000 - это полный усилитель мощности. Также в линейке 5000 есть отдельный усилитель мощности (мощник) А 5000, тюнер Т 5000 и кассетная дека CF 5000. Интересной особенностью является использование одинаковых и практически взаимозаменяемых узлов в A 5000, VX 5000 и V 5000.

Эти аппараты попадают ко мне на ремонт и профилактику от моего товарища, который покупает их в Германии (часто покупает в сломанном состоянии под ремонт). Аппараты достаточно надежные (80-х годов выпуска) и легко ремонтируются. Причем имеют очень хороший звук!

Начнем с предусилителя VX 5000. Принесли его в полуразобранном состоянии, видимо, использовали как донор для ремонта другого аналогичного преда.

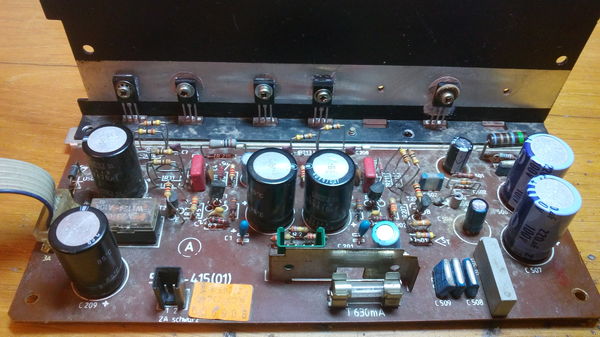

Начинаем с восстановления выходного усилителя и стабилизатора питания. Для этого нам нужно закупить транзисторов BD138, BD137 и BD679 в блок питания, дополнительно проверяем качество электролитов во всем приборе. Проверяем элементы стабилизатора на исправность и впаиваем новый транзистор BD679, также меняем два электролитических конденсатора. Включаем и проверяем наличие напряжения +56 В. Подбираем пары транзисторов для выходного каскада по hFE. Впаиваем подобранные элементы, обновляем теплопроводящую пасту (КТП8) и проверяем режимы работы усилителя - все отлично.

Меняем дохлые электролиты на других платах. Часто встречается такое творчество:

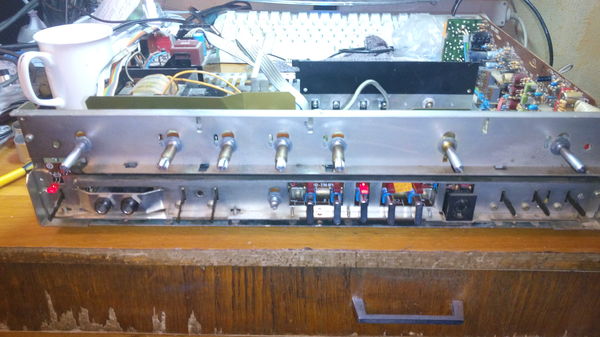

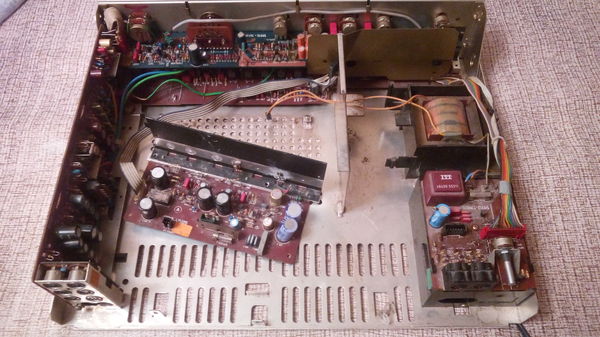

Обкусывают ножки у старых конденсаторов и на них напаиваются новые. Делаем первое включение предварительного усилителя. Начинают издаваться какие-то звуки - и это хорошо. Пошуршивают регуляторы, поскрипывают переключатели выхода и отсутствует регулировка тембра 2500 Hz одного из каналов. С аналогичной неисправностью регулятора тембра я уже сталкивался и мои догадки оправдались - ушла в обрыв катушка индуктивности. Разбираем пепелац:

Меняем электролиты в "народном творчестве" и выпаиваем неисправную катушку индуктивности.

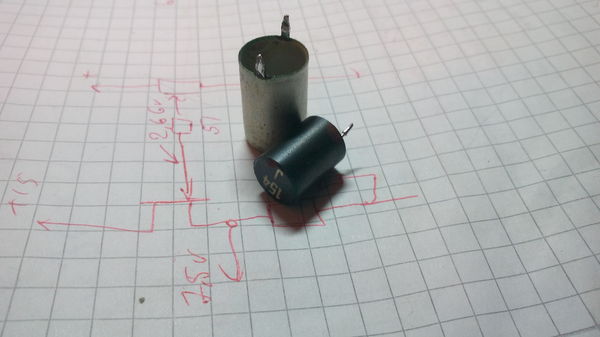

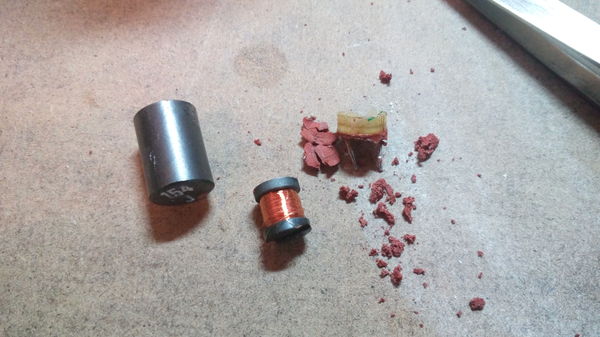

К сожалению такой же в завалах не оказалось (уже их все поставил), значит буду пытаться ее починить. В торце она залиты твердым герметиком, поэтому решил попробовать "размочить" его при помощи ацетона. Катушку оставил на ночь в ацетоне. И все получилось!

Теперь аккуратно приклеиваем колпачек с выводами и припаиваем проводки. Катушка "звонится", а, значит, можно ее залить, для этого выбрал эпоксидную смолу.

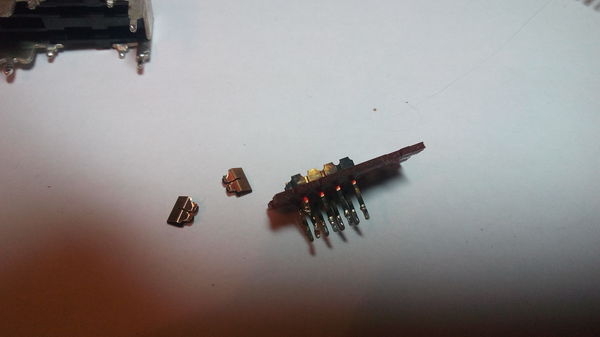

Пока смола застывает, займемся переключателями. Разбираем и очищаем при помощи стерки и химии CONTAKT 60.

Собираем пред в кучу, тестируем все входы-выходы и режимы работы. Ставим на электро прогон - все отлично!

Полный усилитель V 5000.

Принесли с диагнозом "не работает".

Прежде всего бросается в глаза выбитые клапаны на электролитических конденсаторах в блоке питания. Им каюк.

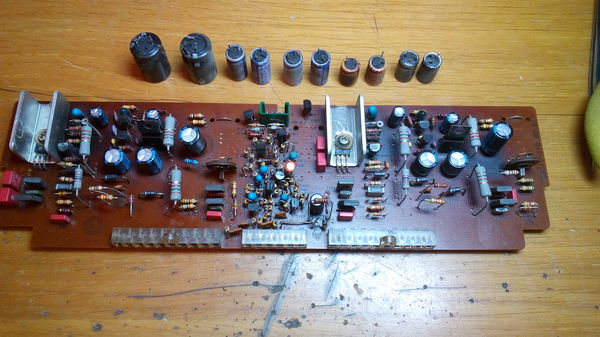

На плате усилителя мощности видно подгоревшие резисторы (как раз с канала, где выбило электролиты), почти отвалившийся конденсатор на плате с регулятором тембров и погоревший резистор на плате предварительного усиления. Как обычно, пробегаемся ESR-метром и проверяем электролиты - больше трети на плате усилителя не исправны - меняем все. На остальных платах тоже находим несколько погибших.

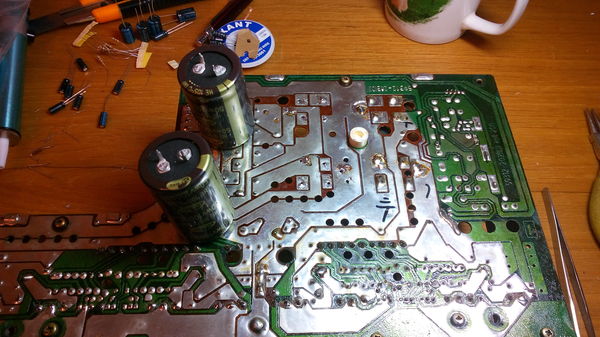

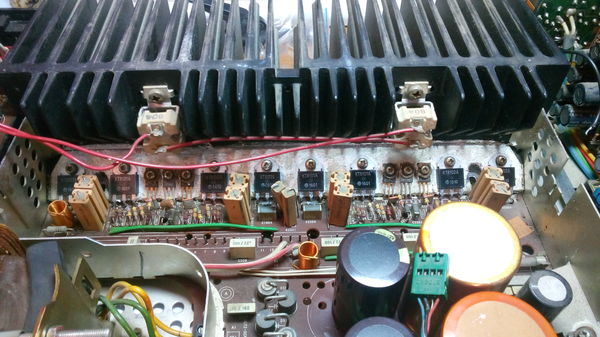

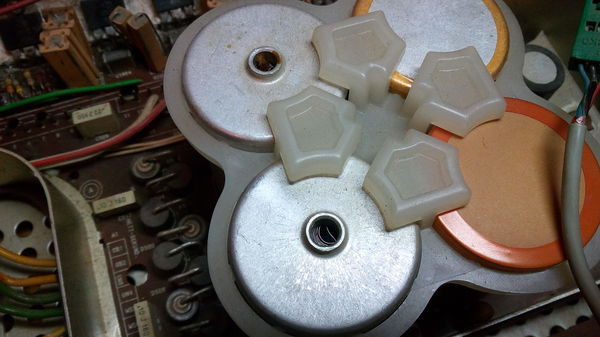

Меняем электролиты, подгоревшие резисторы, неисправные транзистор bd829 и диод 1N4147. Снимаем плату с выходным каскадом, выпаиваем все транзисторы и проверяем их, также не забываем проверить остальные пассивные элементы. Выяснилось, что часть выходных транзисторов приказала долго жить. Так как они давно не выпускаются, а пара транзисторов G745/746 на ибэй стоят 1300 руб, то используем замену их на подобранные КТ8101/8102 (неоднократно испытанную уже). Те G745/746, что были сняты, пойдут на воскрешение аналогичного бедолаги. Меняем электролиты в блоке питания. Сверлим отверстия под выводы конденсаторов.

Меняем неисправные компоненты в других узлах.

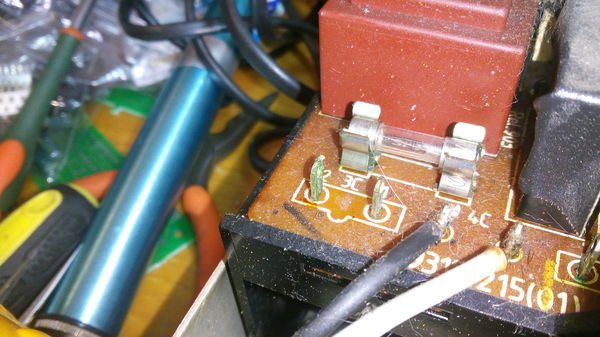

Очищаем от говн сетевые разъемы.

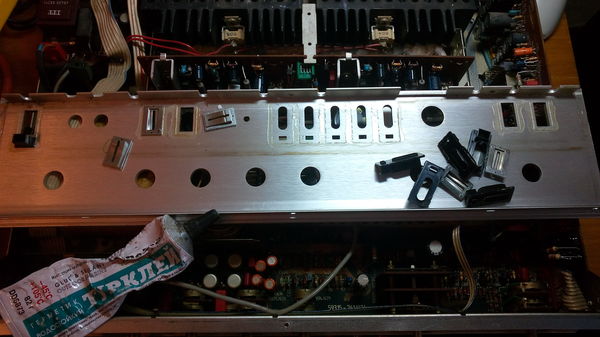

Приводим в порядок переднюю панель

Усилитель заработал, тестируем его и выставляем ток покоя. Все отлично!

Спасибо за внимание! Надеюсь, пост понравился!

Денис. г. Самара

Доброго времени суток.

Сразу, я из Украины, десктопное не делаю, вообще, только ноуты, планшеты и мониторы, изредка беру телефоны. Новой почтой можно отправить на ремонт из другого города.

Вопросы на почту snnktt@mail.ru

Написал подписчик есть ноут поламался, берите пример как, хотя бы со своей точки зрения, описывать проблему.

"Добрый день.

Читал "Пикабу" - нашел Ваши посты о ремонте техники...

Есть ноут Asus k53s (i3, Gf610m).

Работал с бухгалтерскими программами. В один прекрасный момент просто потух. сейчас не стартует. Принес к знакомому - он разобрал, сказал видимых повреждений нет. Разбирал при мне, аккуратно и ничего не делал, только осмотрел.

Сможете посмотреть? Может можно починить?

Жесткий диск сейчас стоит в компе - его прислать не смогу.

Спасибо :)"

А чего не посмотреть, посмотрим и починим, если сумма клиента устроит, диагностика то бесплатная у меня, а ремонт уже денежку стоит. Нотик из Одессы  приехал. Все таки приятно, когда тебе люди доверяют свою технику.

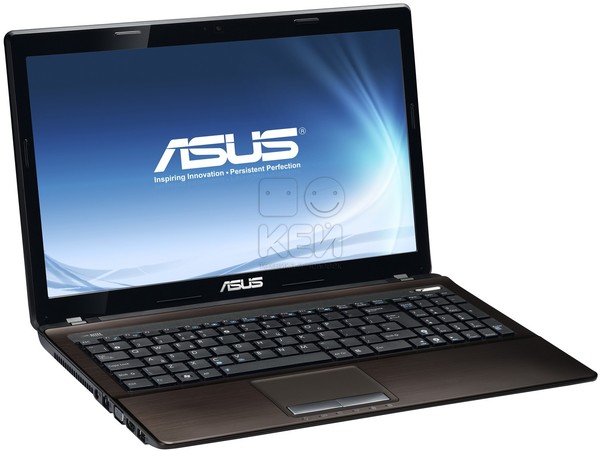

Ну собственно K53S выглядит как 2 десятка моделей от асуса

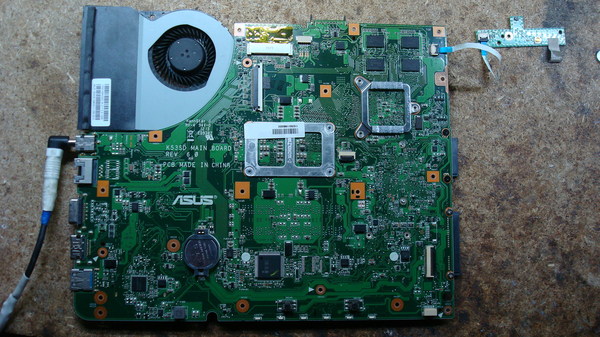

Приехал, подключил к ЛБП, автостарт, вроде есть инициализация, на кнопку ноль реакции, ни на короткое нажатие, ни на долгое. Оно и понятно, собрали тяп-ляп, не работает же. Автостарт потому что RTC батарею сняли, а кнопка просто не подключена. Разбираем, вынимаем плату.

Смотрим чего делает, а плата то работает, инициализация есть, с короткого тушится, с флешки грузится, а картинки нет никуда, ни на матрицу, ни на VGA, HDMI тоже молчит. А платка эта обязана на внешний монитор картинку сразу выводить.

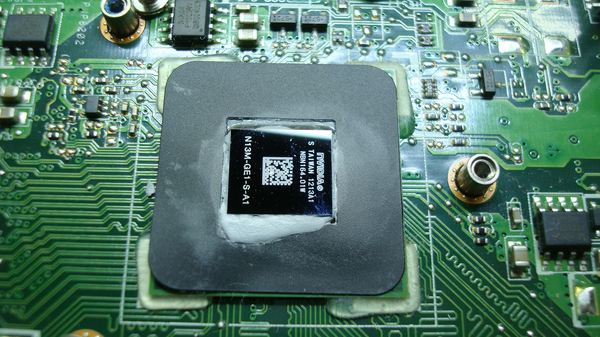

Смотрим че за видик стоит.

Э-э-э друзья мои, я такие менял только сколотые, сами они не мрут, дело не в видике. Греть его бесполезно, а отключать для первичной диагностики рано. Прошьем ка мы ему биос, инженеркой с чистым МЕ. Снимаем флешку и в программатор ее, и вот те на, новость, битая она. Не проходит проверку, т.е. то что считалось не совпадает с содержимым на флешке. Пробовал и ксилтек, и минипро, и мой программатор, картина одинаковая, примерно в одном и том же месте ошибка.

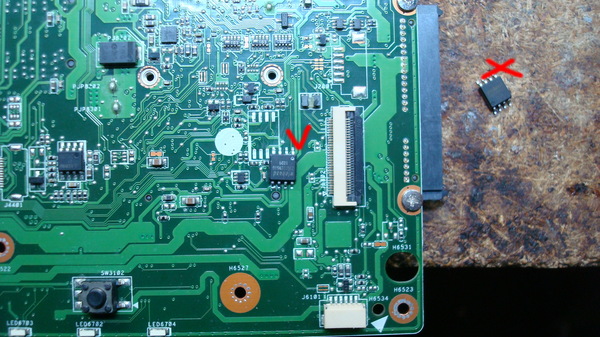

Вывод, меняем флешу, на всякий случай, снятую я потом куда то в свою плату поставлю погонять, может просто прошива слетела, это же асус.

Поменянная флеша, быстренько записалась,  проверилась, запаялась, и о чудо появилось изображение на матрицу. Подскидываем, проверяем.

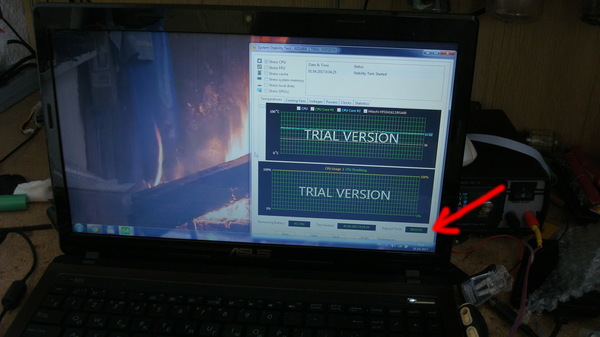

И самое важное после прошивы, убеждаемся что есть мак адрес у сетевой, если есть подсветка клавы, проверяем работает или нет, если нет правим утилитками от асуса. Поставил проверятся, не вырубиться ли через пол часа и заснул, утром посмотрел  9 часов крутило ютюбчик, можно отправлять обратно подписчику.

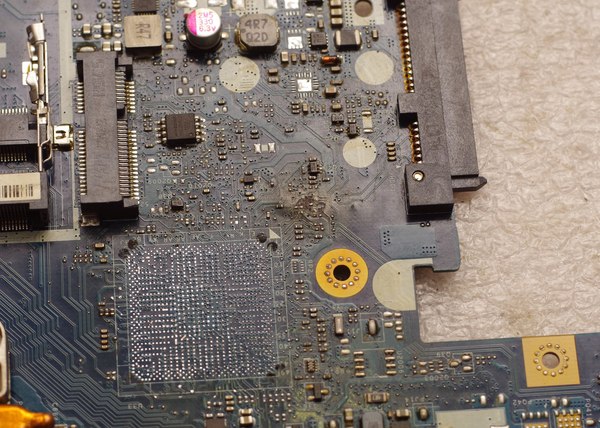

Зачем я этот пост написал, обычно недоремонтеры кидаются все подряд жарить, ну а чо, фен есть, в тырнетиках смотрел надо греть. Так вот хрен там, многие видики не реагируют на прогрев и их можно отдиагностировать отключением, заменой например. Но придурки упорно жарят ваши ноуты до пузырей (все подряд, севера, юга, хабы, процы) и потом эти платы поднять нельзя, потому что под чипом пузырь, и новый туда не посадить. Не могу найти фотки что прям под чипом, были, вот возле чипа,  но плате той все равно пипец.

Следующий пост будет о том как прогревасты плату ремонтировали, но не смогли, а ларчик просто открывался.

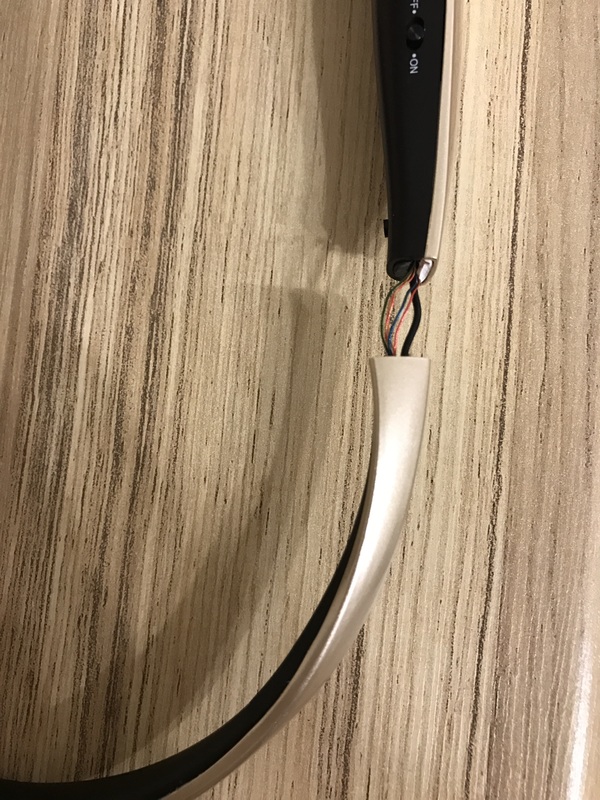

Братик игрался с наушниками и сломал их, а выкидывать жалко. Ходила к мастеру: говорит ничего не поделать. Может все же что-то можно сделать с ними? P.S. Вариант со скотчем не подходит)
