Ремонт синтезатора "Фаэми 1М"

Здравствуйте, уважаемые пикабушники!

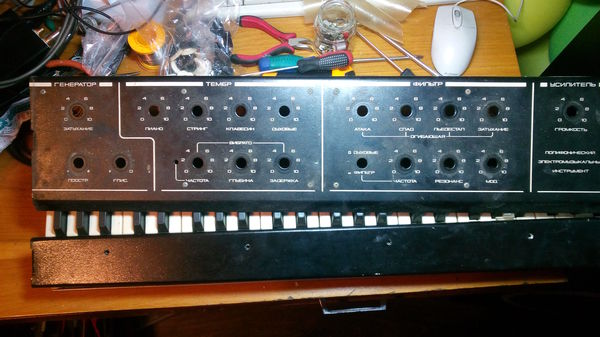

Сегодня у нас в ремонте синтезатор "Фаэми 1М". Видок у него, конечно, не очень...

Очень грязный снаружи, посмотрим, что творится внутри...

Много мусора и дохлых насекомых.... Итак, начнем с того, что перепишем номиналы электролитов для замены. Разбираем корпус и снимаем клавиатуру.

Верхнюю панель, боковушки и крышку отправляем в ванную и пытаемся отмыть при помощи фейри. Разбираем дальше клавиатуру.

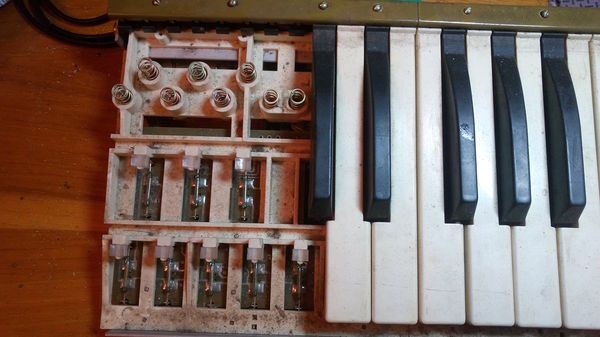

Снимаем платы с герконами.

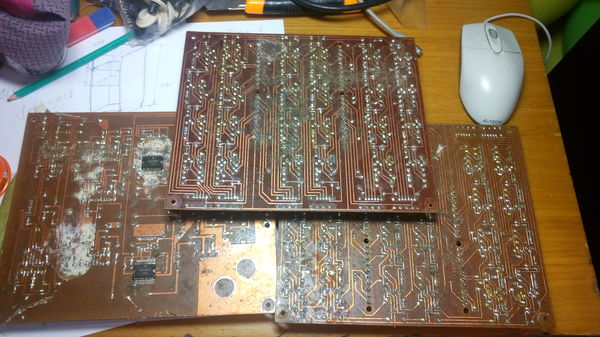

Клавиатуру и клавиши отправляем в ванную - будем отмывать. Пока все отмачивается, почистим печатные платы клавиатуры и синтезатора при помощи щетки и изопропанола.

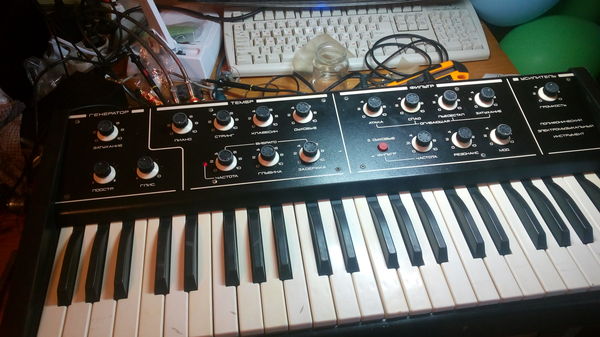

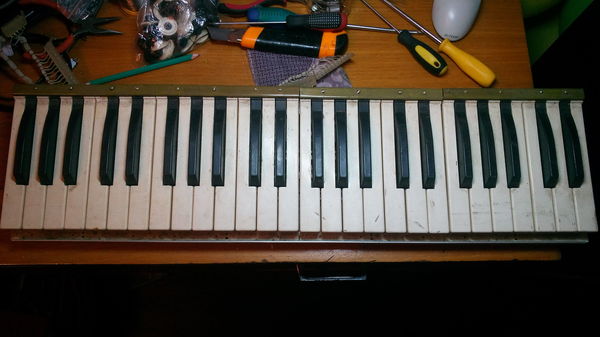

Собираем клавиатуру и корпус. Уже намного приятнее работать с чистым прибором)

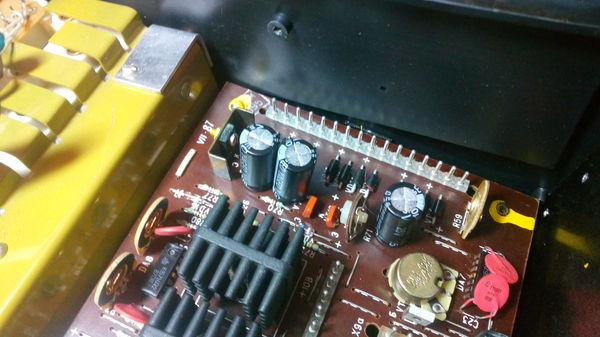

Меняем все электролиты. Современные электролиты по габаритам намного меньше чем были в 80-х, поэтому электролиты, которые крепились на задней стенке, вполне умещаются на печатной плате.

Делаем первое включение и обнаруживаем, что шуршит часть регуляторов и плохо работает переключатель "Духовые - Фильтр". Разбираем и чистим проблемные регуляторы. После очистки все стало работать отлично.

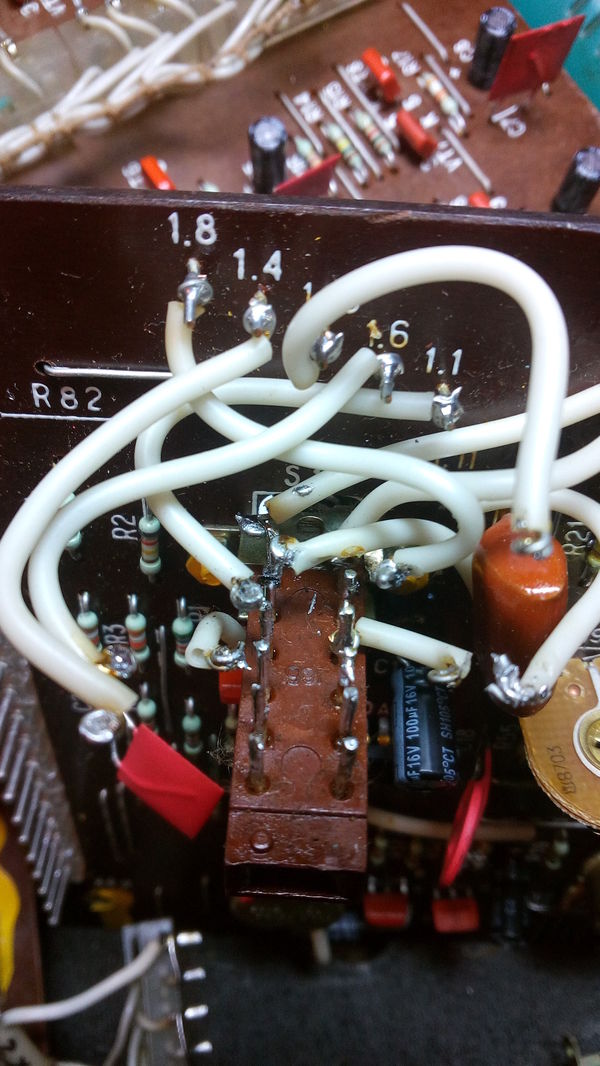

Меняем переключатель "Духовые - Фильтр".

Проверяем работоспособность во всех режимах, при помощи осциллографа проверяем работу платы Хоруса. Все отлично! :)

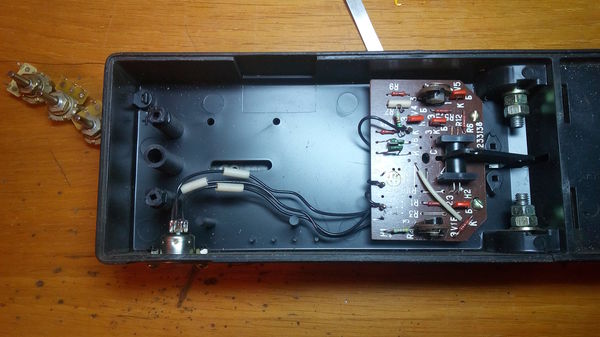

В комплекте с синтезатором шла педаль, тоже, как Вы догадались, она была не очень чистая. Разбираем ее и отмываем. Вот ее начинка.

Спасибо за внимание!


Денис.


г. Самара

Показать полностью 13

Подскажите с ремонтом ноута Acer Часть 2 Окончание ремонта

Пишу итог ремонта ноута Acer V5-551-84554G50Makk мой пост http://pikabu.ru/story/podskazhite_s_remontom_nouta_acer_497...

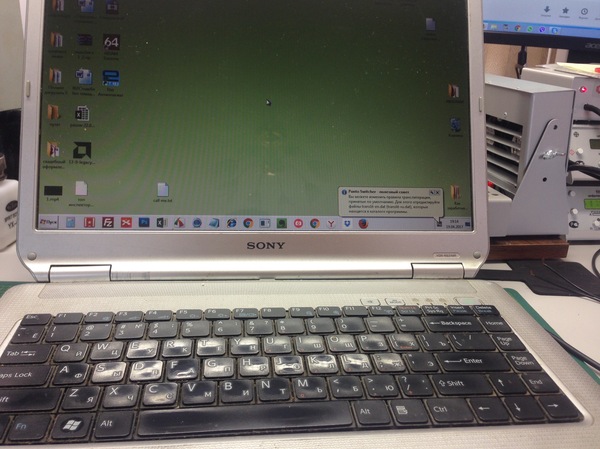

Фото ноута после ремонта

Подскажите с ремонтом ноута Acer Часть 2 Окончание ремонта

Краткий итог ремонта Замена матрицы+прогрев (реболлинг) моста.

В итогу нотик успешно работает и скоро будет отдан клиенту.

Подсветка клавиатуры на нем бодренькая и тормозов в работе системы не наблюдается. Все шуршит и работает почти как новое.

Сразу напишу что замена материнки не одобрена клиентом ввиду финансовых проблем. Как говорится желание клиента для нас ЗАКОН.!

Показать полностью
174

Ремонт блока питание 350w

Доброго времени суток.
Сегодня мне принесли вот такого старичка.

Power man 350w. Со слов клиента: Компьютер висел на черном экране, решил что виноват блок питания, полез "исправлять", переключил режим питание с 220v на 110v. Думаю что было дальше догадаться не трудно.
Снимаем кожух и в принципе можно сразу заменить предохранитель.

На фоте предохранитель уже перепаян. Продолжаем внешний осмотр.

Сгоревший варистор робко выглядывает из-за конденсатора. Снимает конденсаторы и... есть пробитие.

Мда, не слабо их расфигачило. Выпаиваем их вместе с радиатором. И проверяем единственный оставшийся в живых транзитор дежурки.

Рабочий. Судя по схемам с похожих блокав там стояли MJE13009G 400 вольт 12 ампер. Чутка полазив по закромам, нашел такие, но в другом корпусе.

Впаиваем это дело обратно, и подключаем в разрыв лампочку для проверки высоковольтной части блока.

Включаем блок, лампочка моргнула, значит высоковольтная цепь в порядке. Проверяем дежурное напряжение.

Выпаиваем лампочку, пробуем включить блок. И он заводится, все напряжение в норме. Осталось протестировать на нагрузку. Подцепляю к тестовому компу.

Включаю АИДУ, нагружаю комп и оставляю на пару часов, попутно контролируя напряжение 5 и 12 вольт.

Всем спасибо.



P.S В сервисном центре я не работаю. Это мое хобби ремонтировать технику.

Показать полностью 11
29

Чудо сервис, или как мне матрицу на ноутбуке меняли

Предыстория.

Обломился мне на работе списанный ноутбук Lenovo x240. Ко мне он попал с рваным шлейфом от платы с кнопкой на материнку, а далее на видеокамеру и отколотым куском корпуса. Для начала я нашел такое положение рваного кабеля, при котором ноут работал, но не включался с кнопки.

Решил привести в порядок. Для начала сходил в соседний сервис центр, где базировался сервис обещающий ремонт леново. По телефону мне рассказали, что "есть любые кабели, приходите". Пришел. Как добрался до сервиса история отдельная. В советские времена на режимные предприятия проще было попасть. Держу в голове, что кабель со всеми накрутками ну тысячу, ну полторы, ну плюс рублей пятьсот за замену. Ага. Кабель 2500 плюс 2000 за работу. В общем, ушел я оттуда, даже не выматерился. Ибо терпеливый и культурный. Залез на али, заказал кабель за 550 рублей, начал ждать.

Кстати, лайфхак: если ноут от Леново не включается нормально с кнопки, в биосе есть настройка, которая включает его по подключению адаптера питания.


Через некоторое время пришел ко мне кабель. Поменял, собрал, работает. Чудно. И тут я совершил ошибку- матрица мне показалась слишком заляпанной предыдущим владельцем. Решил я ее помыть. Разобрал снова, помыл, начал собирать. Пока защелкивал что- то хрустнуло. Как позже выяснилось, отвалился кусочек пластика от накладки, попал на матрицу, а я ее со всей дури и прижал. В общем, хана матрице. Тут я уже проматерился, ибо сам виноват и сам себе расходы лишние устроил. Начал поиски матрицы. В рознице- ноль, с ебея или амазона ждать долго. В результате обзвона нашел сервис, где матрица вроде есть.


Далее в хронологическом порядке.


1. Четверг, 13.04. Звоню узнать о наличии матрицы, ответившему на звонок сообщаю модель ноутбука, партномер матрицы, модель матрицы. Человек заверяет, что "матрица есть в наличии в офисе, приезжайте на месте все заменим, будет стоить 4500 за матрицу плюс 390 за работу". Условия меня устраивают, готов заплатить деньги.


2. Суббота, 8.40. Звоню подтвердить наличие матрицы, дабы просто так не ездить. Не спрашивая модели матрицы человек по телефону утверждает, что "есть все модели, приезжайте, все будет".


3. Суббота, 9.35. Приезжаю к офису. Звоню, чтобы узнать, как попасть в офис. Оказывается, что офис работает с 10.00. На сайте указано с 8.00. Оказывается, что с 8.00 только курьеры работают. Гуляйте, ждите. Заранее предупредить нельзя было.


4. Суббота, 10.00. Попадаю в офис. Выясняется:


Матрица на складе


Склад должен заработать с 10.30


Модель матрицы, которая подойдет к ноутбуку стоит не 4500, а 6200. Просто человек отвечавший по телефону думал про 40-пиновый разъем, а у меня 30- пиновый. Что ж я такой нехороший не предупредил?


Пытаюсь выяснить, когда будет готов ноутбук. Нуууу, говорят, часа через полтора. Ок, говорю я, посижу, подожду. Не, говорят мне сотрудники, тогда только к четырем матрицу привезут. Давайте мы вам ноутбук на дом доставим. Давайте, а когда? Часам к пяти- к шести. Ладно, соглашаюсь. Буду ждать, уезжаю.


5. Суббота, 17.40. Тишина. Звоню узнать, когда же случится курьер. Отвечают: а не будет никакого курьера. У нас на складе была только одна подходящая матрица и пока ее везли со склада она разбилась. Матрицы не бьются пока через океан едут, а тут народ по Москве пока вез смог. Ладно, говорю. Когда ноут будет? Завтра точно будет отвечают. У врагов матрицу закупим, но ноутбук сделаем. Ждите.


6. Воскресенье, 11.20. Звоню мастеру. Матрица едет, ждите, не отвлекайте. Когда- неизвестно, но сегодня будет.


7. Воскресенье. 16.05. Звоню мастеру. Мастер неразговорчив. Ждите, вам через две минуты перезвонят.


8. Воскресенье, 16.15. Перезванивают. Две минуты продлились всего десять. Человек представился начальником склада, который сегодня по фирме главнее всех. Поставщики подвели. Но завтра ноутбук точно будет. Матрицу к 13.00 привезут в офис, а затем срочно курьером ко мне пришлют. К 15.00 как штык у меня будет.


9. Понедельник. 14.31. Звоню вчерашнему главному. Сейчас вам перезвонят.


10. Понедельник, 15.00 Мне перезвонили! Ноутбук не готов, у вас там шлейф от камеры неправильно лежит! Он выше лежит, под матрицу попадает! Но мы все исправим! Ждите! -Сколько ждать? -А кто его знает? Мы же работаем. Как закончим- перезвоним. И курьером все пришлем.


11. Понедельник, 16.00. Тишина, жду звонка.


12. Понедельник, 16.34. Звонок от курьера- "через час где будете"? Озвучиваю адрес.


13. Понедельник, 18.30. Появился курьер. Час растянувшийся до двух. Но нам то пофиг- три дня клиент ждал, еще подождет. Посылка должна быть долгожданной. (с) почта россии. Смотрю на ноутбук. В правом верхнем углу наклейка. Включаю- на экране странные цифры. Поленились снять транспортировочную пленку. Пытаемся снять на колене. Получается плохо. В конце концов курьер позаимствовал кухонный нож и избавился от пленки. Ура! эпопея окончена!


14. Фиг там. Понедельник, в районе 20 часов Сюрприз! Матрица не FullHD (1920x1080), как была у меня и как оговаривалась, а 1368x768.


15. Вторник, время уже не важно. Созваниваюсь, пытаются посылать с формулировками "ну работает же", "мы же работу провели, матрицу поставили". Самая жирная фраза была "может, вы сами матрицу подменили". В общем, отписываю директорату, продолжаю буянить. В результате договариваемся, что я привожу ноут, они убеждаются, что косяк их, а на следующий день я получаю отремонтированный ноутбук.


16.  Вторник вечер, завожу ноутбук, начинаю ждать.


17. Тут все скучно. Среда, вечер, мне привозят отремонтированный ноутбук.


Итог.

1. Раздолбайство в нашей стране непобедимо. Столько косяков подряд я еще ни в одном месте не огребал.

2. Кусочек позитива. Мастер попался хоть и скосячивший, но адекватный и по факту честный. Сам переживал, объявил, что по жизни этот ноутбук будут бесплатно чистить от пыли в виде моральной компенсации. Обращаться не буду, ибо сам могу сделать, но все равно, хоть что то. Из за него, наверное, не буду устраивать антирекламу конторе.

3. Ноут обошелся мне не настолько халявно как мог бы, но все же...

Показать полностью
119

Замена видеочипа на ноутбуке SONY

Последнее время очень частенько стали приносить ноутбуки Sony с симптомами включается, но нет изображения на матрице и на внешнем мониторе:(

Разбираем ноутбук и без замеров напряжений, а просто по опыту, моделей и чипов уже смело дуем термофеном на видеочип примерно 10 сек температурой 250гр (примерно).

После данной процедуры ноутбук заработал нормально.

Значит под замену идет видеочип ATI 216-0707007. Ребол принципиально не ставлю, так что берем со склада новый чип и приступаем к подготовке платы

Процесс подготовки:

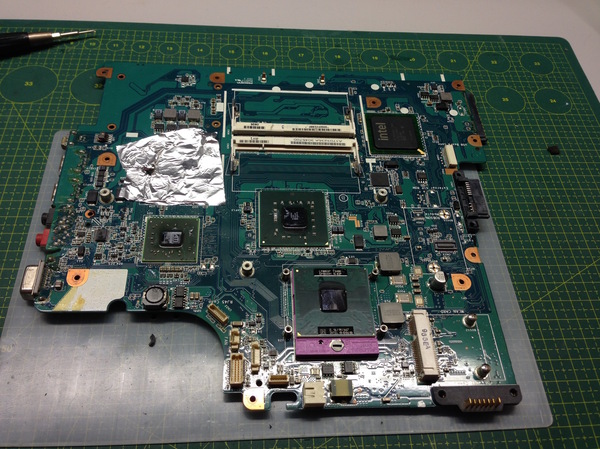

Снимаем с платы батарейки, мелочевку, пленочки, наклейки и тд (тк наклейки от нагрева отпадают и тлеют на термостоле издавая неприятный запах!)

Далее устанавливаем фторопластовые стойки и прикрываем модули памяти фольгой. Хотя на нашей профессиональной станции Термопро ИК 650 это не требуется, но , видимо осталась привычка)

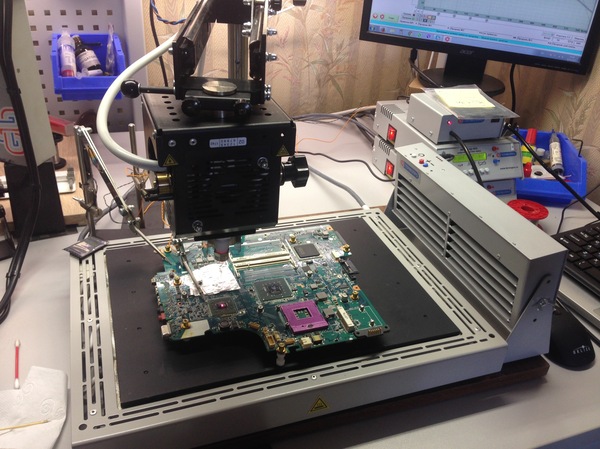

Снимаем компаунд если таковой имеется и ставим плату на станцию!

Позиционируем верхний нагреватель строго по центру чипа!

Наносим флюс и приступаем к пайке. Термопрофили я не использую тк они работают на высоких температурах.

Мой термопрофиль- 3 термопары, лупа и зонд) Как только чип поплыл, снимаем его, выключаем станцию и включаем обдув!

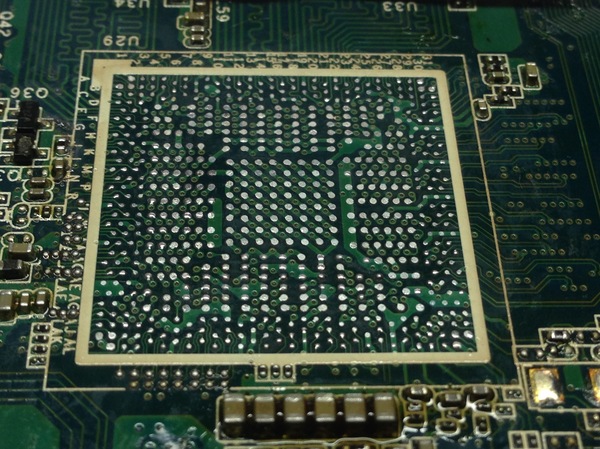

Далее разбавляем припой на плате припоем  Multicore с содержанием серебра и качественного флюса и снимаем остатки оплеткой.

После чего идет отмывка флюса  Flux-OFF и визуальный контроль под микроскопом на наличие дефектов и пыли.

Если все Норм. то наносим тонким слоем безотмывочный флюс FluxPlus и позиционируем новый чип на плате, после чего запаиваем!

Далее снова отмывка, нанесение термопасты MX4, сборка и диагностика стресс программами в течении нескольких часов!

Ноутбук прошел все тесты и теперь порадует клиента еще не один год!

PS: некоторые возмущаются , почему такой дорогой ремонт?

Вот ответы:

1) Стоимость нового чипа в магазине от 1500 до 3500 + стоимость доставки в сервис

2) Работа- несколько ... тр, сюда входит:

Диагностика ноутбука, разборка, пайка с расходниками (флюс, припой, оплетка, флюксофф, термопаста и тд) Мы используем качественные расходники что сказывается на качестве работы! Работа по пайке 2-4 часа

3) Сборка и тесты

4) процент брака чипа, тк китайцы не дремлют то бывает что продают реболл или брак, хоть гарантия и есть в магазине но там столько тонкостей что проще купить новый и тут, если впаялся чип, а ноут не запустился- сервис покупает новый чип за свой счет , а не за ваш!

Так что если Вам предложат заменить чип за 1 тр то скорее всего Вам его прогреют феном , чего хватит на 3-6 месяцев после чего он снова выйдет из строя.. А сервис к тому времени переедет в другой конец города!

Показать полностью 6
1348

Переделываем 1 симочный МТС Smart Start в 2 симочный ZTE V815W

Сегодня будем издеваться над полностью исправным аппаратом. Сделаем из него 2 симочник. )

Первым делом идём на 4pda, качаем ZTE'шную прошивку и зашиваем при помощи Flash Tool.

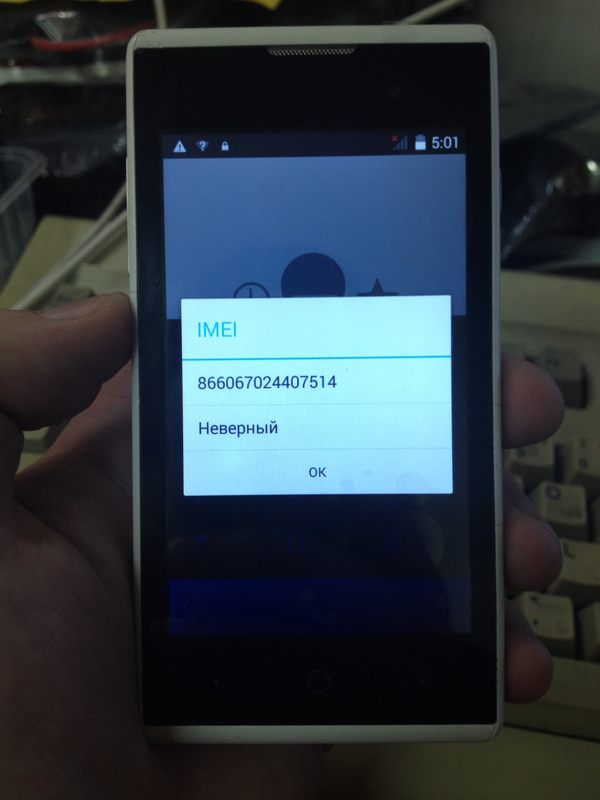

Теперь нам необходимо прописать 2 IMEI(точно такой же, как 1).

Можете делать, любым удобным для вас способом. Я буду делать при помощи InfinityBox CM2MTK. Запускаем программу, на 1 вкладке выбираем проц, идём на вкладку Security. Забиваем IMEI1 и IMEI2, выбираем метод восстановления CM2: Permanent, жмём кнопку Write Security и подключаем к компьютеру выключенный телефон.

По софту у нас всё ок, припаиваем 2 слот.

Далее необходимо вырезать в корпусе отверстие. Я этого делать не стал, переставил крышку с донора.

Собираем, вставляем симки, проверяем. )))

Моя группа в вк: https://vk.com/igor_repair

Показать полностью 8
152

Пятничная соляночка.

Всем привет!

Столько всякого натащили...

Многое не попадает в эфир по причине того, что проебешься првозишься несколько дней, а оно и не шуршит. Бывает, что просто лень фоткать весь процесс...


Вообщем всякая соляночка...

Мак мини, чистка СО.

Две отвертки, чтоб вытащить материнку.

Яблочные потрАшкулЪ.

У айподика была замена экранчика. Хозяин! Когда заберешь? Уже месяцев 7 валяется и ждет тебя...

У специфической микрухи отвалились ноги.

Припаиваем провода и заливаем эпоксидкой. Теперь куй оторвешь.

У какого-то ноута, сдох южник. Все команды проходят, а ноут не стартует.

Вот таким способом подключается ноутбучная пост карта по ЛПЦ.

Блендер окривел.

Заебался  замучался его расхуяривать разбирать аккуратно.

У пластиковой хрени, металлическим зубами все пообдрачивало...

Забодяжим эпоксидку с титаном.

Ну и склеим все. Все намертво держит.

Один из способов вытащить фоточки с внутренней памяти телефона. У меня не прокатило, потому, что картридер оказался упоротый, а с другим попробовать, что-то руки больше не доходят...

У какого-то ноута эпоксидным пластелином был закреплен разъем зарядки ноута, чтоб контачил лучше, но не помогло...

Вот такой айфончик 5S принесли клеенный-переклеенный. В живых только материнка осталась, остальное (корпус, кнопки экран и аккум) все ушатанно... Восстанавливать буду...

У какого то телефончика, при покупке нового стекла с сенсором не оказалось разъема на шлейфе. Менять стекло было впадлу... Проще было перепаять разъем чем дойти.

Очередной ноут "Вырубился и больше не включился"...

Тут погорел транзюк на потрАшкулЪях у ШИМа видяхи. Пережог внутренние слои платы и тем самым привел в негодность материнку в целом. Там дороги идут напрямую из проца в видяху.... Замена материнки в целом помогла...

И еще один не выключился и не включился... У этого ремонт будет стоить дороже нового ноута. Абсолютно все поело...

Вот его потрАшкулЪ.

Как видите, жизнь бьет ключом, но не все можно починить... Конечно, можно починить абсолютно все, но за двойную-пятерную цену нового.

Показать полностью 25
43

Усилитель по прототипу Игоря Семынина

Давненько я обещал в комментариях к постам с пайкой и теперь таки добрался до проектирования печатной платы, дабы не выглядел он, как чудо подпольного тролля с огромным количеством перемычек и удерживанием всего на соплях.

На данный момент усилитель находится в стадии проектирования печатной платы и заказа запчастей, т.к. он довольно чувствителен к качеству компонентов.

К сожалению база компонентов DipTrace не даёт всех необходимых комплектующих, потому вся разводка делается с компонентами в руках и линейкой, а потому прошу сильно не пинать за отсутствующие маркировки.

По требованию пикабушников постараюсь допилить к следующему посту все маркировки и представить фото с полей.

Усилитель по прототипу Игоря Семынина
Показать полностью 1
