Сегодня ремонтируем очередной девайс от подписчика, заваленный при прошивке.

Компом ТА определялся так:

USB\VID_0FCE&PID_D1D5&REV_0100

USB\VID_0FCE&PID_D1D5

Загрузчик в данном ТА возможно записать только на прямую в память, спаиваем. Т.ж., после снятия флешки, желательно вызвонить ISP соединение, дабы в следующий раз не паять. Но, это не наш случай, сигнальные шины уходят прямо под проц. (

Чистим оплёткой, от старого припоя, накатываем шары.

Дальше в ход идут Z3X Easy JTAG и E-Mate Pro eMMC Tool.

Прежде, чем что то писать на флешку, сольём кусок дампа. В телефонах Sony есть так называемая зона безопасности(Trim Area), если её похерим, аппарат можно распаивать на детальки. Выбираем нужный размер, жмём "Читать eMMC". В теории, хватило бы 32мб, но кто его знает, чего там Sony придумали на этот раз, больше, не меньше. )

Т.ж. хотел бы обратить внимание на бутконфиг.
Boot configuration [PARTITION_CONFIG: 0x50] Boot from:ROM3 (Boot Partition 2) - так и должно быть. Все MTK стартуют с раздела ROM2, Sony пошли другим путём, запилили загрузку с ROM3. Из за этого нюанса, пришлось лишний раз ставить/снимать флешку. )

Пишем S1_Boot_MT6795_M0.MP17.TC9SP_206.bin в ROM3 флешки. За правильный бутфайл и бутконфиг, отдельное спасибо the_laser, разработчику SETool. Данный файл можно найти на форуме mobile-files.com, в разделе поддержки SETool.

Чистим посадочное место оплёткой.

На флешку наносим капельку флюса.

И усаживаем обратно феном. Садим на свинец, на минимальных температурах, радиатор на проц можно не ставить. )

В результате, ТА висел на заставке, хороший знак. )

Зашиваем его официальной софтиной.

После чего, аппарат окончательно оживает. )

Моя группа в вк: https://vk.com/igor_repair

Принесли нам в сервис так называемый refurbished(восстановленный/отремонтированный в новом корпусе старый телефон(простым языком сказано)) iphone 5s. И вот удивление вызвали стикеры.

Пикабушкикам и ремонтерам трям!

Пишу о очередном стареньком пациенте Lenovo G550.

Данный ноут был принесен хозяинамис жалобой на отсутствие WIFI и интернета и еще чем то сопутствующим.

Включаем ноут и что мы видим? Матрица работает но изображения нет-смотрим она просто выключена с клавиатуры, как и тачпад.

Вот фото ноута после ремонта. (Во время ремонта не фотал т.к. некогда было , да и ничего особого там нет.)

Поскольку наш старичок пожил прилично запускаем AIDA и что мы видим? греется за 100`, что не есть хорошо.

Что делать, открываем чистим(смазываем меняем ) и попутно видим частично перебитые антенны вафли, меняем их на подходящие.

Включаем и видим что WIFI заработал и греется уже примерно на 61-65 градусов.

Как итог ноут готов и чувствует себя как бы заново родившимся:)

P.S. пару случаев из практики ремонта.

1. Вызов в д/с невключение системника, прихожу на месте выясняется просто протирка оперативки и все работает.

2. Второй комп там же подхожу включаю не включается ни монитор ни системник- причина вытащенная уборщицей вилка из сетевого фильтра. :)

Ничего особо крутого, просто очистка от пыли и добавление отсутствующей детали, термопрокладок.

Шучу, не тот набор инструментов :)

Вот это было с завода, все сухое в хлам.

Как не странно, но термопрокладок не было с завода,лично сорвал гарантийную пломбу.Спокойно, гарантия кончилась) Зазор позволял их добавить, были выбраны самые тонкие 0,5мм.

Тряпочкой с пастой прошёл немного.

Тонким слоем термопаста. КПТ-8 классика)

Разница думаю видна.

Человек счастлив и доволен) Перегрева больше нет

Сейчас, закончив всю работу, я бы скорее всего не взялся за повторение процесса...

Но начнем по порядку... Обратился товарищ с бедой - монитор включается, показывает окрашенную в красные цвета картинку и благополучно отключается через несколько секунд.

Диагноз был поставлен сразу - "кончились" лампы. Последующие вскрытие (пластиковой картой по периметру, без единого болта) показало трещину в одной и обгоревшие концы во второй.

Посмотрев сколько хотят местные продавцы за новые лампы и перспектива ожидания в неделю сделали своё, было решено соорудить свою подсветку из имеющихся в наличии светиков 1210 3528 SMD, благо пакет с ними уже давно дожидался своего часа.

Для создания основы взял двухсторонний текстолит, отрезал полоску в 4мм, сделал пропил в меди в центре с двух сторон. Когда основание было готово - разделил скальпелем текстолит на две части, таким образом получив довольно тонкие платы для запайки. Немного магии с припоем, флюсом и феном и получились замечательные ленты.

Кстати, ключевой инструмент для разделывания текстолита

Светодиоды паял положив полоску на металлическую линейку через каждые 5мм. В итоге и плотность высокая и отлично лежит в родных желобах от ламп.

Электрически - в каждой ленте две последовательные группы по 25 светодиодов (длина ленты 410мм). Для монтажа полоски в желоб решил перебдеть и сделать изоляцию каптоновым скотчем и все это дело двусторонним скотчем 3М приклеить к нижней стенке желобка.

Когда все манипуляции были проведены начались испытания...

Основной косяк в том, что в самих светодиодах по два кристалла и в итоге 4 вывода, если один из четырех выводов не пропаялся, часть светика гореть не будет. С другой стороны - если один кристалл умрет, итоговая яркость заметно не пострадает.

И фото при токе 500мА при номинале 25шт х 25 мА = 625 мА

В блоке питания монитора напряжение плавает от 9 до 13 вольт, поэтому мне показалось уместным собрать схему из двух преобразователей: первый повышает входное до 15 вольт, второй выдает стабильные 11,6 для нужного тока через диоды (да, я в курсе что светодиоды нужно питать через стабилизатор тока, но как показала практика - светики даже при полной яркости не греются и не меняют свои параметры... ну и у меня остолось 900 светодиодов для замены).

Сразу же на импровизированную плату поставил два полевика из материнки для сигналов ON/OFF и DIM, чтобы  монитор мог выключать подсветку и регулировать яркость.

Перед финишной установкой в монитор на всякий случай капнул в ленты по несколько точек термоклея.. лишним он не будет точно.

И, собственно испытания: на черном фоне засветов от светодиодов нет, совсем нет. Пятно в левой части - косяк вспышки фотоаппарата.

Цвета сочные без синевы и желтизны.

На белом фоне так же не видно дискретности светодиодов, что говорит о правильно выбранной плотности монтажа.

В итоге - потребление подсветки ~6Вт, естественные цвета, по деньгам при учете чистых затрат порядка 5$... ну и конечно же бесценный опыт)

Здравствуйте дорогие Ремонтеры!

Принес мне на днях отец монитор, говорит на работе стоит, включается, нет изображения, далее уходит в режим ожидания. Хочет к своему нетбуку подсоединить, дабы зрение не портить.

Итак, фотография самого монитора:

Способ его разборки есть в интернете и не думаю, что это лучшая идея захламлять этим пост.

Вот его пoтpⱯшка (до потрȺшкуль не дорос):

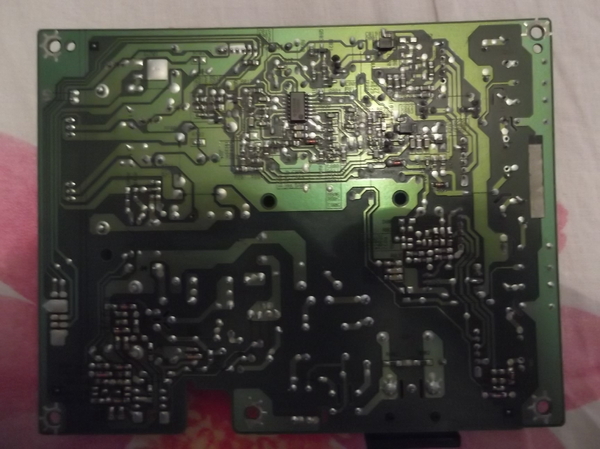

С другой стороны:

Конденсаторов вздутых не оказалось, а жаль. Думал легко всё будет...

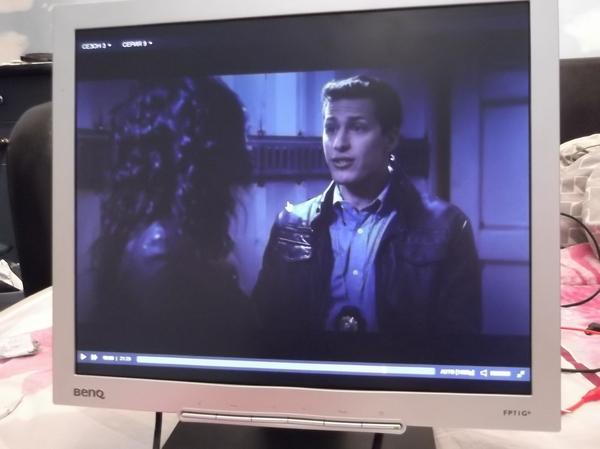

Так как я не особо то и ремонтер, учусь еще, конечно же полез в интернет смотреть что да как. Часто перед сном смотрю ремонты всякие и вспомнил, что нужно посветить фонариком, вдруг монитор сам по себе работает, а подсветка выпендривается. Подключаю монитор к ноутбуку. листаю пикабу и вижу без подсветки есть изображение.

Фото не смог сделать, еле глазом видно, тут только на слово верить.

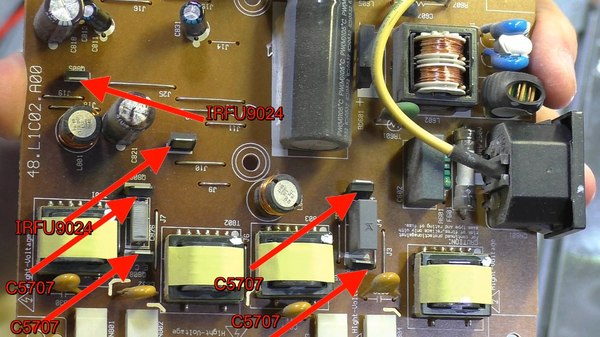

Подсветка не работает. Приходит на помощь великий Ютуб. Проверяем транзисторы отмеченные на фото (скрин из видео):

Что мы имеем:

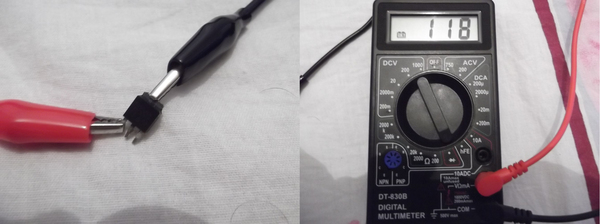

2 транзистора пробиты:

И заменим конденсаторы на всякий, чтобы не кататься в магазин лишний раз

Транзисторы:

1шт FU9024N

1шт C5707

И для верности заменим конденсаторы 2шт на 220 nF 160v

Будем менять всё разом, дабы обезопасить себя от всяких непредвиденных последствий, да и если что запчасти уже дома будут на будущее.

Меняем, запускаем в томительном ожидании... и... ничего....

Психанул. Полез к лампам, что не надо было делать на этой стадии (далее объясню). Извините, в этой части фото не будет, фотоаппарата не было в то время, а разбирать второй раз я не рискну. Кое как добрался к ним. Подцепил к резервному монитору. Работают. Осталось собрать. Фотографируйте каждый шаг во время разборки если память плохая, мне пришлось крутить-вертеть каждый слой оболочки (то пластиковую рамку правильно вставить, то уже металлическую, много слоев всякой хрени).

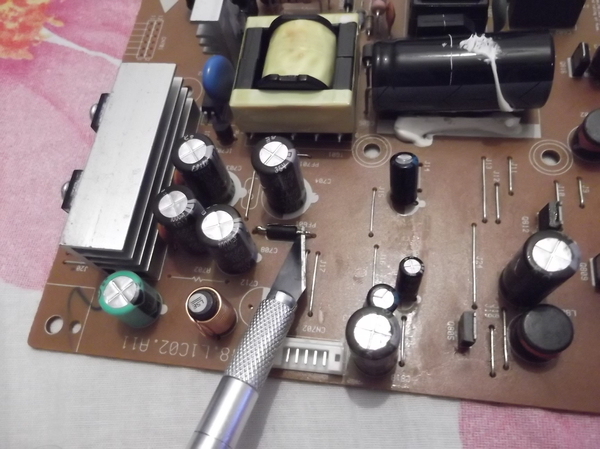

Что же делать... Полез опять в любимый ютуб. Есть один классный канал, который я постоянно смотрю, могу потом в комментарии кинуть если нужно будет. Нахожу там плейлист "Ремонт мониторов". В одном из видео проскакивает мгновение с проверкой предохранителя (примерно на 2.5А). Таких предохранителей я еще не встречал, поэтому почесал в начале ремонта репу с фразой "че это за хрень такая? надо будет глянуть в этих ваших интернетах" и благополучно забыл. В итоге предохранитель в обрыве. Не стал подбирать провод с током сгорания в 2.5А, просто взял валяющийся на столе кусок проводка и впаял:

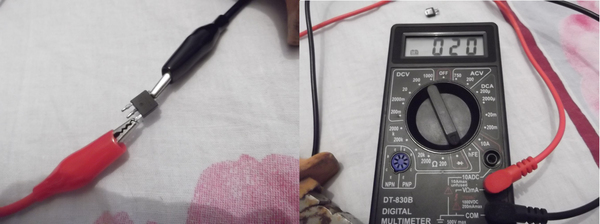

Проверка:

Фух. Что-то починил.... Да такое масштабное для себя, так еще и не сломав во время ремонта... (@gepka, знает о чем говорю, несколько телефонов угробил а потом к нему бегу выпытывать))

Теперь можно полноценно работать за большим монитором, а не маленьким от нетбука.

В главных ролях:

Хрень, которая показывает картиночки: BenQ FP71G+

Паяльная станция Lukey 936A

Флюс Gepkin Flux Plus 6-412-A

Припой какой-то китайский тонкий и также Гепкин ПОС-61

Мои кривые руки

Извините за плохое качество фото. Буду учиться писать тексты и фотографировать лучше.

Всем спасибо! Особенно тем, кто прочитал)

Буду рад конструктивной критике.
