Принесли после "оф СЦ", с чисткой - но что-то не работает, в утиль.

Диагноз как всегда - Попадание жидкости, не включается.

Разбираем, осматриваем:

Ммм, значит разбирали и чистили)

Ну разборку видно невооруженным взглядом, что гильза крепежа вентилятора оторвана от платы с кусочком металлизированного слоя, а вот на счёт чистки... Без комментариев)

Снимаем плату и дальнейший осмотр.

Ну что же, чисткой тут и не "пахнет", лишь изобилие запахов от тёмного хмельного, чем кстати и был залит)

Сразу же вспоминается отрывок ролика

"Сейчас почистиим и будет всё работать, но не вышло". Ни первого, ни второго.

Меняем  сгнившую ISL95870A, попутно меняя мелочь сгнившую рядом.

Далее фотографий с сгнившими эл-ми не делал, ввиду нецелесообразности) Поэтому замена\пропайка по плате в местах контакта с влагой.

Но есть еще одна проблема, при подобных ситуациях страдает не только внешняя обвязка, но и переходные отверстия в плате.

Внешне переходные пяточки выглядят вроде бы и не плохо, но по факту - жидкость делает своё дело.

Приходится восстанавливать перемычками. Кстати здесь сгнила линия PM_SLP_S3_L (одна из основных линий для условия запуска).

В дальнейшем "подобное" заливается паяльной маской.

Далее стандартная проверка по линиям питания на возможность КЗ, и пробный запуск.

Что же, запуск успешный, осталось проверить основные функции.

Но и тут не обошлось без замены пострадавшей клавиатуры.

Далее сборка, продолжение проверки основных функций, прогон ASD тестом на возможные ошибки по железу, окончательная сборка.

Ну и конечный результат, восстановленный рабочий макбук)

Неделя рариков продолжается. ) Будем шить очередного старичка. )))

Для этого нам потребуется программатор SETool(у меня SELG Fusion Box).

Сразу хочу отметить, системный разъём - больное место у сониэриков. Перед прошивкой, хорошенько отчищаем и пропаиваем. Если аппарат отвалится во время прошивки, хапнете горя. У данного аппарата разъём съёмный, мыл его в УЗВ ванне.

На боксе ставим переключатель в положение SE, подключаем к компьютеру. Запускаем программу SETool2. На последней вкладке расставляем галочки как на скриншоте.

Выбираем наш телефон из списка, K750 располагается на первой вкладке. В левом нижнем углу, выбираем COM порт, на котором висит наш бокс. Жмём Identify, подключаем телефон к боксу с зажатой клавишей C.

Из лога видно, что CID у аппарата 49. Соответственно качаем прошивку под CID49(брал на сайте se-zone.ru).

Нам нужны 2 файла, FS и Main. Добавляем их в программу, жмём Flash и подключаем телефон с зажатыми клавишами 2 и 5.

По окончанию прошивки, отсоединяем телефон, передёргиваем АКБ и включаем. )

Моя группа в вк: https://vk.com/igor_repair

В продолжении поста про барсука

Дождался я свою заокеанскую видюху

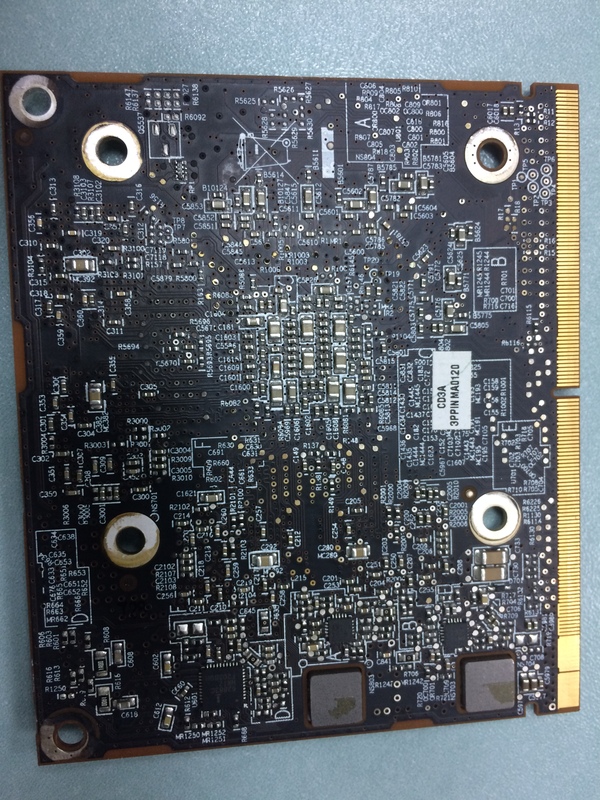

Слева рабочая - справа бэдовая

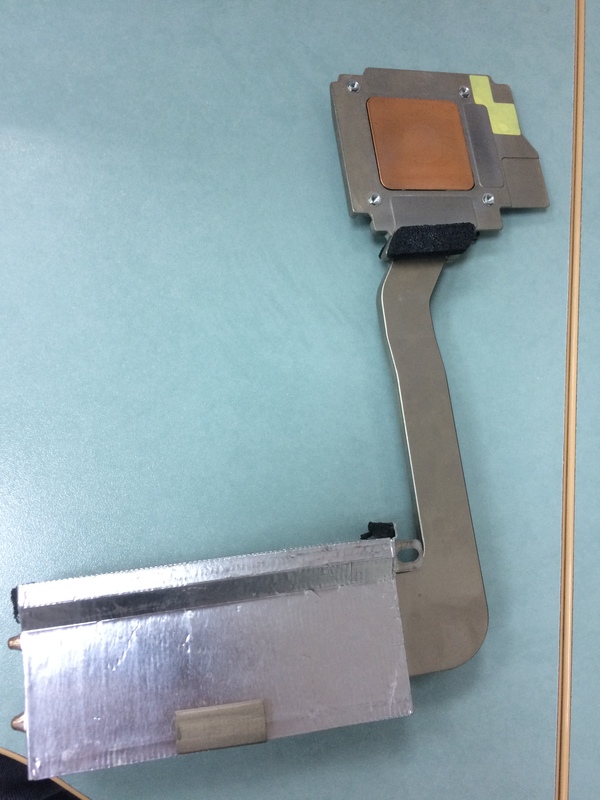

в нагрузку дали даже радиатор

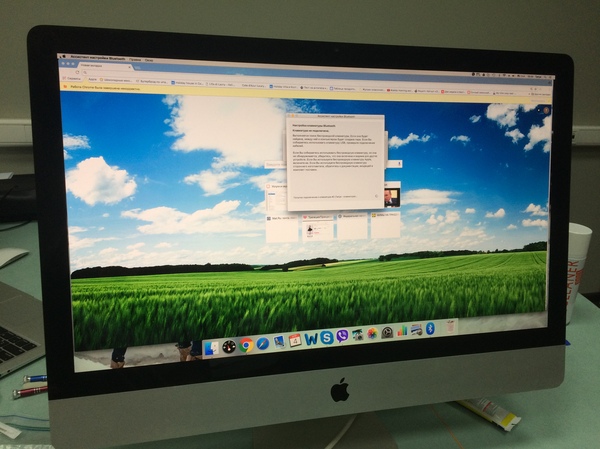

Час запихуевывания всех внутренностей на свое место и вуаля

а старую вместе с радиатором продам баксов за 80 (на ибее скорей всего)

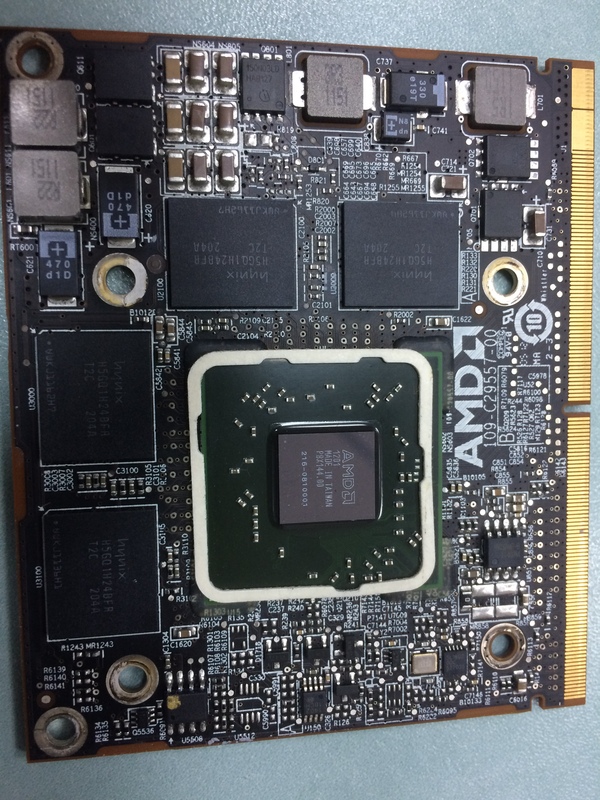

прощай гнусный чип

P.S.

Почему-то в моей старой стоит чип 0001, а в новой 0005

Аппарат мне передали со словами: "Полный труп". На кнопку включения реакции не было. Поставил телефон на зарядку, наблюдал следующую картину.

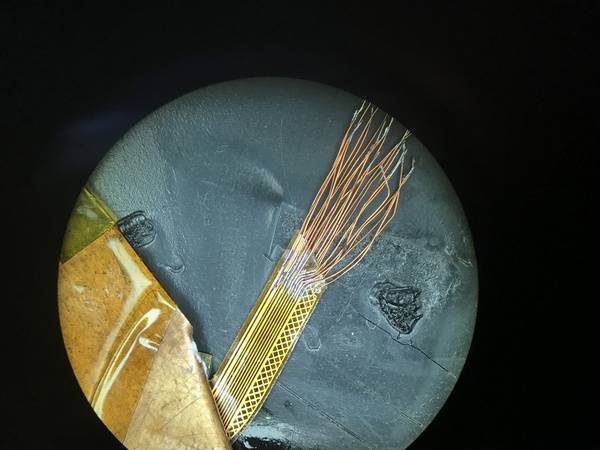

Что то тут явно не сходится. Открываем схему. Ход диагностики/ремонта при данной неисправности следующий:

1. Проверяем шлейф клавиатуры/коннекторы.

2. Меняем EMI фильтр.

3. Реболим КП'шку.

В моём случаи, дальше первого пункта двигаться не пришлось, аппарат стартанул после замыкания на землю 25 контакта, на разъёме клавиатуры.

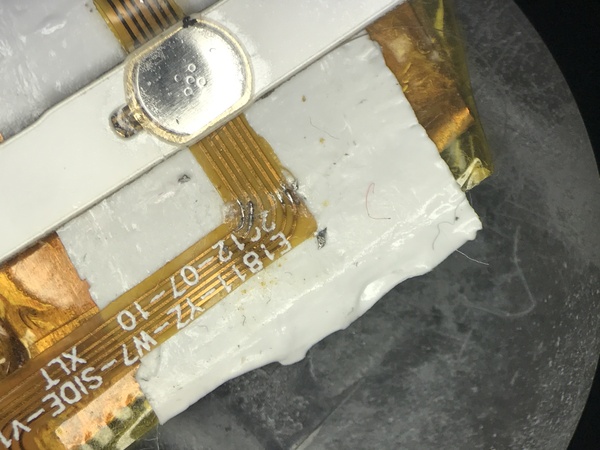

Добавляем в аппарат самую важную делать, без которой он работать  не будет - перемычку. )))

Собираем. )))

P.S. Интересна ли читателям тема перемычек или не стоит писать такие посты? )))
