43

Усилитель по прототипу Игоря Семынина

Давненько я обещал в комментариях к постам с пайкой и теперь таки добрался до проектирования печатной платы, дабы не выглядел он, как чудо подпольного тролля с огромным количеством перемычек и удерживанием всего на соплях.

На данный момент усилитель находится в стадии проектирования печатной платы и заказа запчастей, т.к. он довольно чувствителен к качеству компонентов.

К сожалению база компонентов DipTrace не даёт всех необходимых комплектующих, потому вся разводка делается с компонентами в руках и линейкой, а потому прошу сильно не пинать за отсутствующие маркировки.

По требованию пикабушников постараюсь допилить к следующему посту все маркировки и представить фото с полей.

Усилитель по прототипу Игоря Семынина
Показать полностью 1
571

Вырубается периодически.

Всем привет!

Принес мне в ремонтики, дорогой наш пикабушник из Питера, проектор. Говорит, что проектор периодически теряет связь с компом...


Вот такой проектор.

Подключив к компу, данный проектор отключился от компа минут через 15, еще минут через 5 он поведал, что лампа окривела. Время жизни данной лампы около 2000 часов.

Даем остыть проектору. Он включается и в менюшке смотрим статистику наработки.

Она показывала около 300 часов. Хм... Странно как-то, слишком мало наработал. Мало ли, может статистику сбрасывали... Хозяин подтвердил честность статистики.

Вскроем пузико проектору и вытащим лампу.

То, что предстало моему взору, я просто ОХУЕЛ, т.е. удивился малость.

Резиновая ножка, блRть попала под обтюратор...

Откуда она там оказалась, хер его знает.

Такого, блRть, нарочно не придумаешь....

Вот проекторные потрÃшки.

Вот такая лампа в корпусе.

Мощность данной лампы 132 Вт, что вполне можно заменить на светодиод подходящей мощности, без особого изменения в конструкции в потрÃшках.

Часов 12 погонял, потерь связи и отключения не проявлялись.

Грешно и мультики не поглядеть...

Все работает, все шуршит и теперь не отключается.

Показать полностью 14
97

Замена северного моста DELL Inspiron N5010

Всем доброго времени суток.

Принесли мне такого пациента:

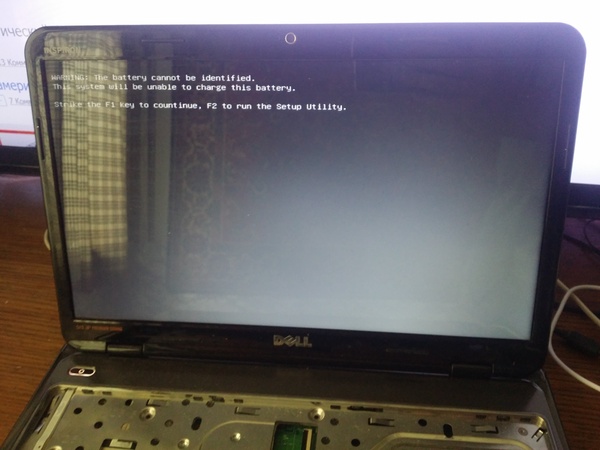

DELL Inspiron N5010. С симптомам включается и висит на черном экране. Разбираем и достаем потрашка. (сори за качество).

Снимаем охлаждение и видим 2001 мост

Раз мы видим 2001 мост мы его что ? Правильно! Греем. Собираем обратно на соплях и ноут запускается.

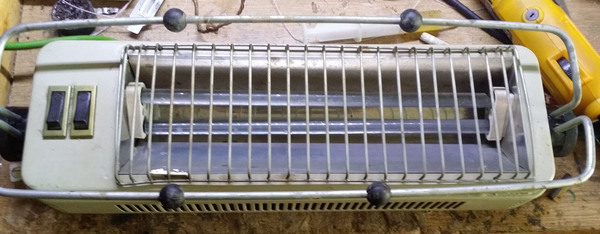

Но многие скажут: "прогрев это не ремонт !" Согласен. по этому будем менять мост. Беру свой импровизированный нижний подогрев.

Не равномерный нагрев, искривление платы, нет контроля температуры, термопрофиля итд.

Знаю, но что делать раз надо! Укладываем плату на это чудо советского производство, греем и снимаем мост.

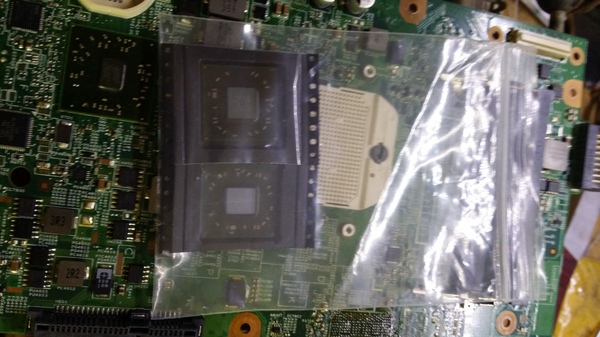

Убираем старые шарики припоя, разбавляем сплавом розе, проходимся оплеткой, смазываем тонким слоем флюса.

Позиционируем чип ровно на место посадки, Включаем адскую машину =) и нагреваем до закипание флюса, сверху дуем фенам примерно 350°C

Поправляем съехавший конденсатор на чипе, чистим плату от флюса.

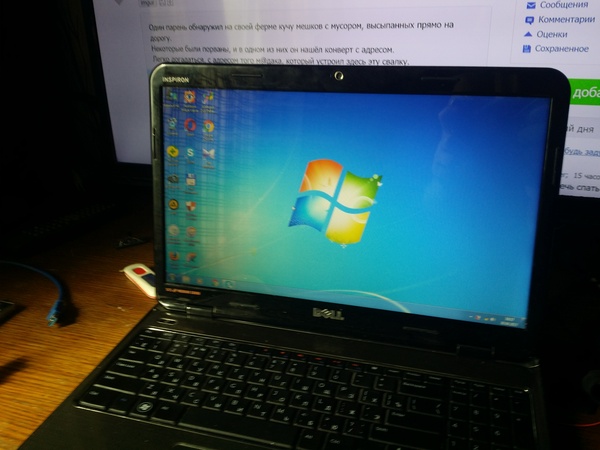

Собираем и запускаем.

Все запустилась и работает. Осталось погонять тестами на ночь.

Всем спасибо.


P.S В сервисном центре я не работаю. Это мое хобби ремонтировать технику.

Показать полностью 10
52

Хреновый сервисный центр или "как я экран чинил"

Написав всю историю, понял, что текста получилось довольно много, так что кому лень читать, но хочется узнать суть, перейдите в конец в пункт "Итого".


И так:)

Вчера не пережив падения на кафель, мой служивший верой и правдой мне почти 2 года телефон (Meizu MX5) получил разбитую матрицу экрана (что удивительно стекло осталось абсолютно целым, а изображение на экране все разъехалось).


Нагуглив СЦ который занимаются данными телефонами и уточнив, что данный модуль есть в наличии и мне все сделают за час, я отправился на "Горбушку" (Москва). После блуждания по коридорам ТЦ я наконец нашел заветный павильончик и к моему удивлению после 5 минут поиска модуля я слышу "Он будет только завтра..." на мои возражения что ваши операторы отправили меня сюда и обещали, что все будет, меня просто отправили лесом, мол не наше дело.


Небольшое отступление: в компании где я работаю, один из способов авторизации в рабочей сети вне офиса, а для некоторый сервисов и в офисе это приложение на телефон.

После получения ответа что оставляйте телефон или приезжайте завтра, я отправляюсь в поиски другого СЦ в данном торговом центре, где может быть интересующая меня зап.часть.

И через 30 метров я нахожу офис РеМоби (о боже как я проклял отсутствие интернета и невозможность прочитать отзывы о компании...)


Это уже в последствии я вспомнил что уже накалывался с их ремонтом, когда чинил в ноябре 2013 года у них планшет.

Менеджер который принимает заказ сказал что ждать 1-2 часа, но после моих просьб сделать побыстрее сказал придти через час (в итоге ремонт занял где-то полтора часа). Телефон ожил, экранный модуль заменили, он работает и все хорошо, я подписываю акт о приемке и счастливый уезжаю домой.


В метро начинаются первые проблемы, включил на телефоне музыку, но при попытке переключить трек получаю срабатывание системы защиты от нажатия в кармане. Пытаюсь откалибровать датчик приближения - получаю ошибку, в инженерном меню - получаю ошибку. Кто занимается телефонами уже наверняка понял проблему - "ремонтер" с буквы "Г" забыл поставить уплотнитель на датчик, но это я понял уже потом.


Приезжаю домой, лезу во всемогущий Google, читаю что может быть грязное стекло в районе датчика, начинаю протирать стекло в районе сенсора приближения и оно лопается аккуратно в его районе, я в шоке, стекло в шоке, телефон плачет что его опять буду оперировать.


Сегодня после работы снова приезжаю в этот злополучный СЦ, где мне начинают рассказывать, что все собрано хорошо, экран лопнуть от работы наших опытных мастеров не мог и мол сами вы виноваты.


После примерно часа бодания с их менеджерским составом, а также с моим пониманием, что ничего хорошего не выйдет из этого, соглашаюсь на их "щедрое" предложение починить мне датчик за бесплатно, что они вообщем-то и сделали, поставив мне какой-то наиболее подходящий уплотнитель (резиночку) для сенсора, т.е. там где должен был стоять уплотнитель - было пусто и при нажатии на экран он просто треснул.


Итого: Времени потрачено ~ 5ч. Ремонт сделан с первого раза криво, что привело к трещине экрана, со второго раза лучше, но всей проблемы оно не исправило. Хотите качественный ремонт и с первого раза - держитесь подальше от этой конторы (Ремоби).


P.S. Не сочтите как анти-рекламу, просто хочется предостеречь пикабушников от наступания на теже грабли что и я.

Показать полностью
252

Апгрейд батарейки

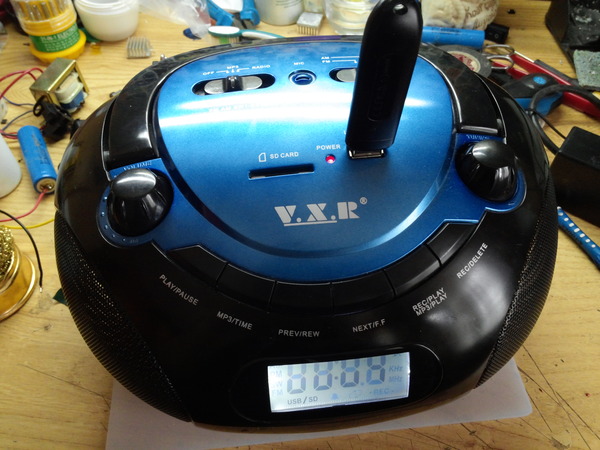

Купил как-то батя такой вот Грюндиккитайский ноунейм. Громкий, слушает радио и читает этот ваш эмпэтри с usb-флешек и sd-карточек.

Жил и работал он от внутренней батареи, либо 4х батареек типа D(здоровые такие баночки, ага), соединенных последовательно по 2, либо от внешнего блока питания на 6v(блочек в комплектацию, конечно же не входил, зато есть пультик!). Продавец бате наказал – когда в розетку воткнут и заряжает батарейку свою – лучше не включай. Хватало батареи этой сразу часа на 3, но за пару лет не особо активного слушанья, скатилась она до ~5 минут, что крайне неприемлемо, сами понимаете. А тут еще день рожденья на носу, все хотят на природу, и музыку им слушать надо. Вы конечно же вспомните про 4 батарейки – но кого это интересует, когда можно развлечь себя и помочь близким?

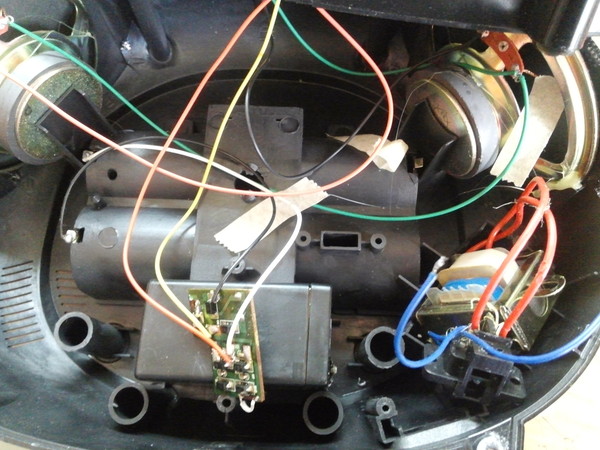

Предложил ему я распотрошить грюндик, поглядеть, что же там внутрях стоит. Ну а вдруг там обычный li-ion – заказал размеру подходящего, припаял и забыл – говорил голос надежды, но голос разума подсказывал и оказался прав – стоит там НЕХ(расшифровку на лурке найти можно), запитывающийся от сети в тупую через транс и диодный мост. Никаких этих ваших сглаживаний, выравниваний – вот те розетка, жри, че дают. Не удивительно, что померла родная батарея(да, и она явно говеная изначально было; фото уже в чуть-чуть разобранном-распаянном состоянии)

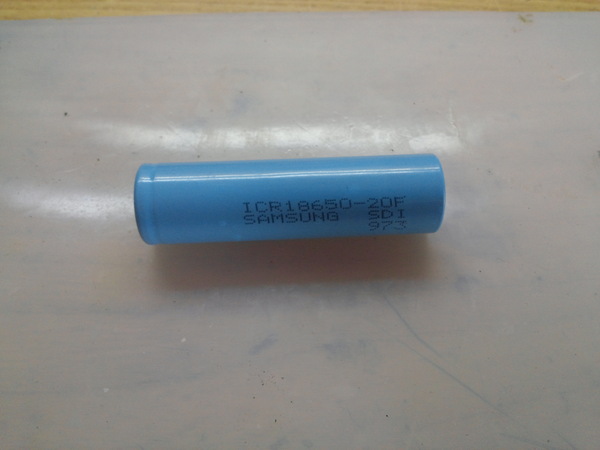

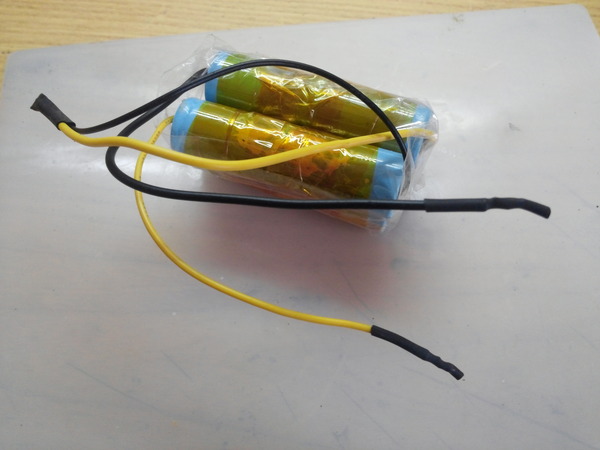

Ну ок - подумал я. Решим вопрос кардинально. Валялись вот такие баночки 18650, от какой-то батарейки ноутбучной, в состоянии достаточно неплохом, ~1700-1800 миллиампер «на рыло». Объем увеличим запараллеливанием, ну и соединим последовательно, т.к. с родной батарейки выходило 6-9v напруги.

Тут будет вершиться страшное(БОХНАКАЖЕТ, НЕЛЬЗЯ!111адин!!11) - 18650 паяльником потыкаем. Ну и потыкал, и никто от этого не умер, и емкости не потерял. Заматываем скотчем – батарея готова.

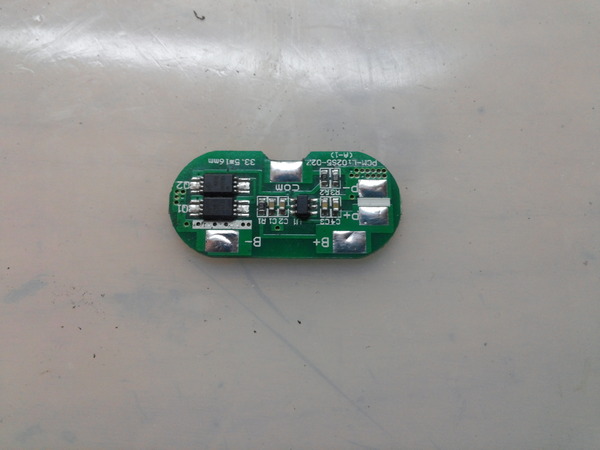

Но она же сядет, и заряжать её как-то надо - скажете вы – говно-вопрос, китайская промышленность давно пилит зарядники-балансировочники-защитки для 18650, имеющие беспорядочные связи в разных позах. Вот конкретно платка на 2 банки последовательно.

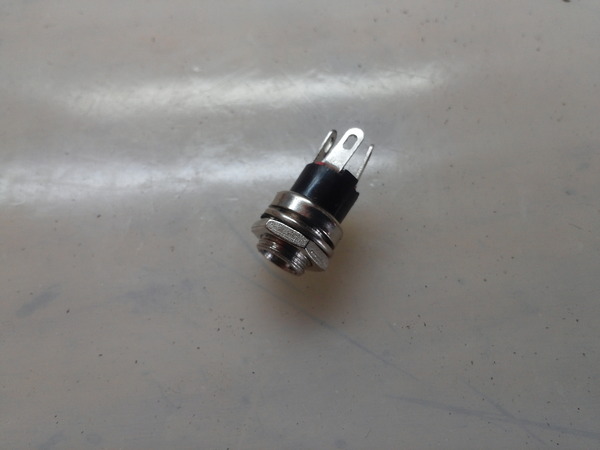

Ну и гнездо на корпус посадить надо, не скручивать же выходящие из корпуса провода с внешним блоком питания.

Садить гнездо решил на место родной вилки под 220, ну а само гнездо - врезать в кусок пластика(который сядет в проушины, где сидело старое гнездо).

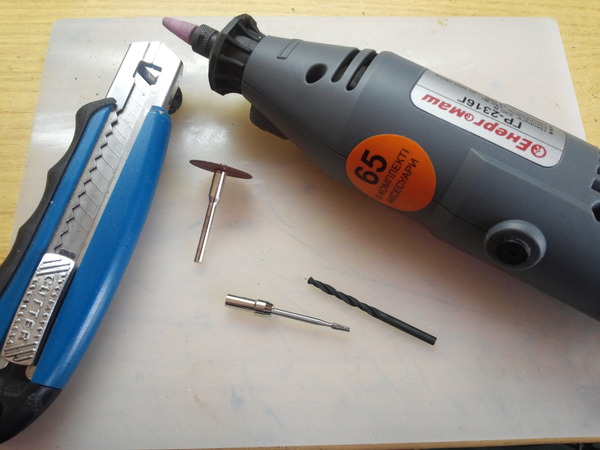

Берем нехитрый инструмент

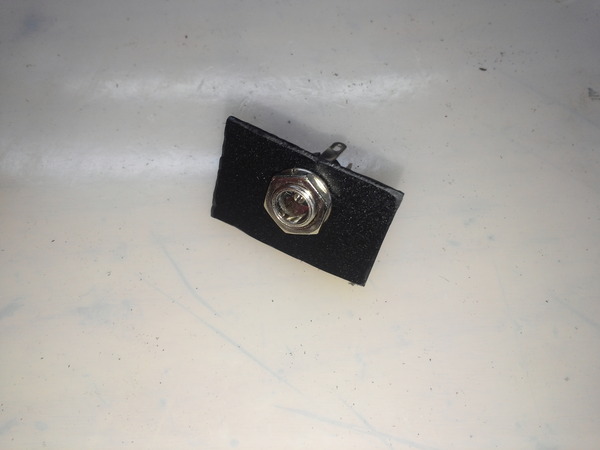

Корпус с дохлого ноутбучного бп, делаем вжух, и получаем деталь!

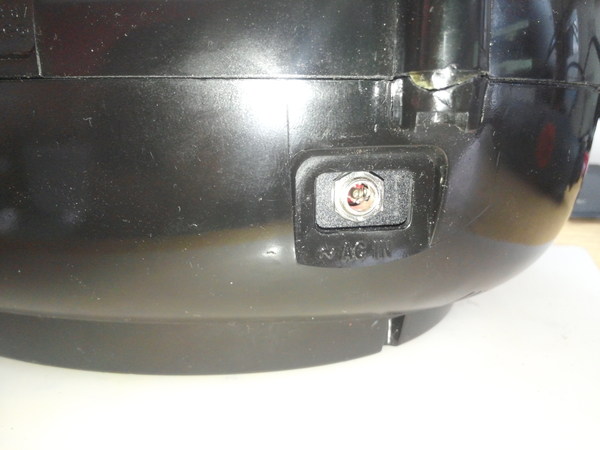

Примеряем - как тут и было.

Теперь собираем все в кучу, изолируем термостойким скотчем, клеим платки внутрях на двустронний скотч, а гнездо - заливаем термоклеем, чтоб не разбегалось всё это добро, благо, места - навалом

Собираем, включаем - все довольны, грюндик поёт без устали(уже часов 6).

Только лишь одно но - нужно еще вольтметр прикрутить сзади, ибо индикации уровня заряда не было изначально. Для кормежки "зверя" будет пользоваться бп 9v/2A.

Показать полностью 12
164

Lenovo a3000h ремонт без вложений

Отдали из соседнего сервиса залитый планшик, типа, вот тебе трупик, мы его мыли мыли а он не включается, а ты мне шлейфик восстанови. Ну а чо, я трупики люблю. Тем более оно ж двухсимочное и прошить его можно, для голосовых вызовов. Сразу скажу по плате ничего интересного не было.


Подкинул сразу плату на ЛБП, ну на кнопку реагирует, висит правда на 90мА,  на юсб видится, потребление у выключенного 5мА, не годиться, будем мыть, снял экраны, в ультразвуке помыл, высушил, да дроссель по зарядке, отгнивший, снял, зачистил и поставил, все. Прошил, включается, потребление лишнее пропало.

Фоточки платки, экраны страшные из-за сахара, плюс дважды гретые, ну снимал же и ставил на место.

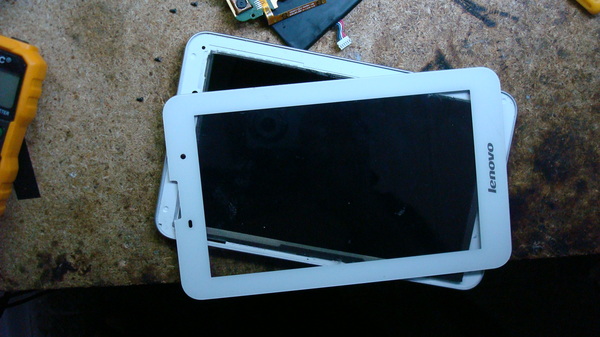

Кузовок изрядно залит, дисплею небось хана.

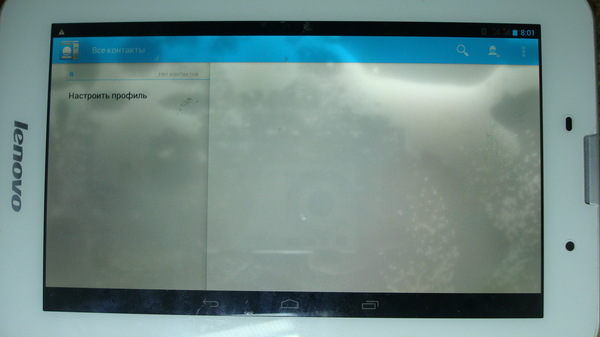

Включаем, так работает же. Но в дисплей таки налило, на белом отлично видна картина. Таким его нельзя оставлять.

Расклеиваем, тач желательно не ушайтанить (есть черный б\у но он с царапинами, а на родном пленка, т.е. он как новый), потому осторожно греем и отклеиваем. Минут 10, разлепили.

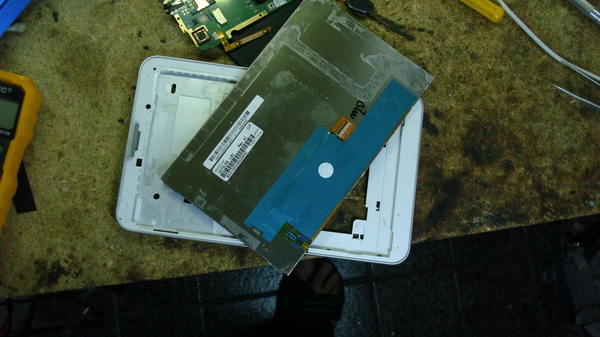

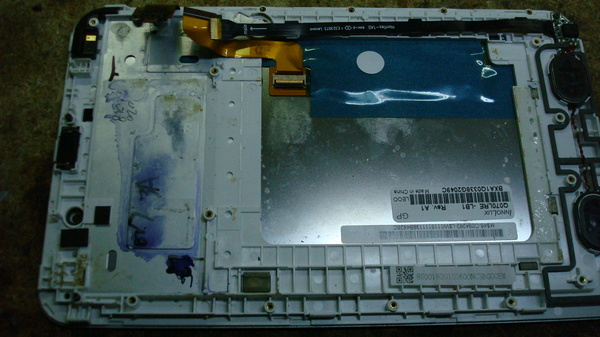

Вынимаем дисплей, да, текло хорошо, все липкое. Дисплей трещал, хрустел, так прилип к внутрянке.

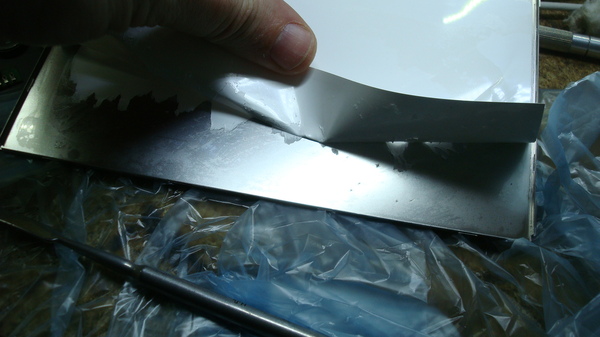

Подсветка слиплась намертво, мыть пленки не будем, гемморно это ( не было бы битой матрицы, размочил, вымыл бы, да высушил), потому не жалея тянем, проверяем силу сахара. Подложка не выдержала )))

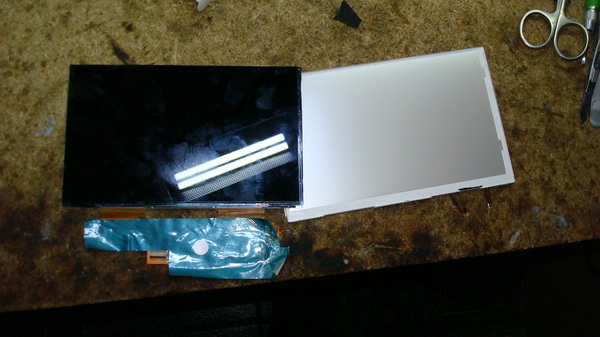

Разбираем битую, стараемся что бы в нее говна всякого поменьше нападало. Стекло с залитой и подсветка с битой матрицы.

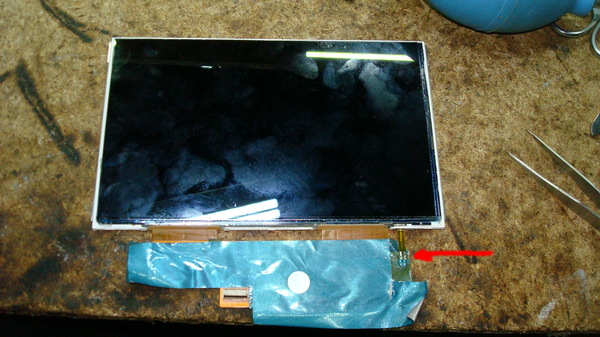

Вжух, и у нас матрица с новой подсветкой, надеюсь без пятен. На битых, от ударов тоже пятна появляются. Стекло, если заляпали пальцами, моем мускулом для окон, пыль с подсветки сдуваем фотогрушей. Припаиваем подсветку на место.

Время проверить рукожопость, не ушайтанили ли мы матрицу при расклейке, да и подсветку проверить. На соплях проверяем.

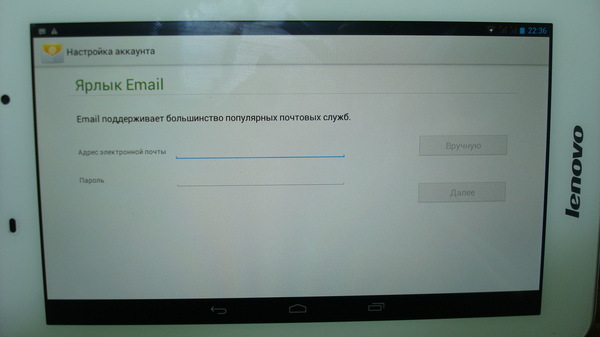

Вроде, нормально. Отмываем стекло матрицы сверху, внутрянку тача, клеим, проверяем в сборе. Другое дело.

Скажу честно, для клиента, я бы просто купил новую матрицу, но бесплатные трупики, должны ремонтироваться без вложений, тем более к нему еще зарядку надо будет из чего то сколхозить.


Ответы, на топ вопросов в комментариях.

Я из Украины, г. Черкассы. Десктопное не делаю, вообще, только ноуты, планшеты и мониторы, изредка беру телефоны. Новой почтой можно отправить на ремонт из другого города.



Вопросы по ремонтам snnktt@mail.ru

Показать полностью 11
