Приключилось так, что девушка разбила тач насвоем новехоньком Сяоми буквально спустя месяц после покупки. Было конечно досадно, но больше доставлял тот факт, что практически во всех местах где мы искали, замена тачскрина стоила минимум три тыщи деревянных, а то и больше. Решили сделать все сами, на  коленке. Был заказан с али вот такой набор с тачем и палками-ковырялками. Обошлось все удовльствие в 800р.

Самих фотографий разбитого смарта, к сожалению, не осталось.

Когда набор пришел, я почти сразу запилил пост с просьбой помочь разобраться с тонкостями процесса. Но, как и ожидалось, полезного практически никто ничего не сказал.

Собственно фотографий самого процесса работ не так много, так как был очень увлечен (впервые занимался подобным ремонтом).

Разбирается смартфон в принципе как и большинство современных "монолитов". Выкручиваем два болтика снизу и при помощи присоски с ковырялками аккуратно отделяем переднюю часть с корпусом от задней крышки. Сама крышка держится на защелках, причем достаточно крепко.

Осторожным надо быть с шлейфом дактилоскопического датчика. Аккуратно повернув крышку  отключил его.

Далее сразу отключил батарею, подключил новый тач и проверил его. Сначала начал материть все и вся, так как в центре экрана была мертвая зона (в рисовалке при попытке провести там полоса просто шла волной, огибая ее). Но потом я понял, что он очень хорошо реагирует на касания по бокам, где я его придерживал. Отпустил и все было ок, можно ехать дальше.

Вновь отключил и снял батарею, потом все остальные шлейфы, включая тот что идет к нижней плате. Далее снял сами платы, все предельно просто.

Начиналось самое интересное. Нужно было отделить склейку старого тача и матрицы от корпуса. Прогревал феном на 200 С и начиная с разбитой части отделил тач от корпуса. Приклеивается он сверху, снизу и ооочень тонкими полосками по бокам. Так что в принципе это не составило особого труда.

Вот результат страданий бедного китайца.

Далее необходимо было отделить матрицу от разбитого тачскрина.

Делал это при помощи все того же паяльного фена (на этот раз 180 С) и нихромовой нити, постепенно проводя ее между и равномерно прогревая. Тут (начитавшись коментов к прошлому своему посту) я очень боялся порвать поляризационную пленку. К счастью, все обошлось.

Разбитый тач отделен, теперь надо ставить новый.

Матрицу от остатков клея очищал изопропиловым спиртом. Очищает очень хорошо, следов и разводов не оставляет. Подключаю, проверяю и.... Вуаля!

Ну а далее мне стало немного спокойнее и я совершенно забыл хоть как-то запечатлевать процесс.

От пылинок и соринок матрицу очистил при помощи малярного скотча.

Проклеил бока двусторонним скотчем, подаренным добрым китайцем.

Нанес УФ-клей буквой Ж и посадил тач, постепенно выравнивая и удаляя пузыри.

Сушил минут 20 под уф-лампой, затем начал собирать все обратно.

К корпусу приклеил при помощи B7000, подключил все потрашка и еще раз проверил. Аккумулятор сажал на найденный старый двусторонний скотч, который очень похож на родной (тонкий, белый, прочный и легко вытягивается).

Собственно вот результат трех дней мучений:

Все довольны и счастливы, китаец живет и радуется.

Извиняюсь за качество фото, пилить пост я заранее вообще не планировал, фото были для себя.

Напомню, что для меня подобный ремонт был в новинку, поэтому я где-то что-то мог сделать совсем не так, как положено. От себя хотелось бы добавить, что гораздо проще было бы отдать не 800р, а 2к и взять в сборе тачскрин и матрицу, посаженые в корпус. Тогда работа заняла бы от силы 15-20 минут и не стоила бы никаких нервов и опасений " а вдруг что нибудь наверну".

Спасибо всем кто в меня верил и поддерживал советами!

Принес клиент нотик Toshiba A300, старье мое, с проблемой вырубалась сама собой, а теперь включается но нет кина. Ну, я то знаток старья, говорю денег столько то, скорее всего, сдох суперкондер. Нет, говорит клиент, дорого. Тогда куплю за сумму ремонта, говорю я, клиент радостно берет сумму денег, оставляя мне сие, потасканное, без части деталюх, и мертвое, с зарядкой с обрезанным хвостом, дохлым винтом  творение, к тому же оно рубилось неожиданно уже давненько и винт ушайтанился.

Что плохо? Нет заглушки на клаву, нет кнопки на клаве, да и хз живая ли она (это не проблема, у меня таких клав навалом), ушатанный палмрест, нет винта, да и как оказалось оно еще и с видиком дискретным, я затупил, не разобрал, не посмотрел сразу. Одна из кнопок тачпада закрашена чем то. Не беда, заведется плата, у знакомых все найдем.

Смотрим плату, а что смотреть, тупо меняем суперкондер, он же проадлайзер, он же нек токен на 4 тантала.

Плата взлетает, выводит кино, ну ок. Теперь рассмотрим ее поближе, чипсет GМ45, что GM45? Так это же подарок, значит туда можно поставить проц на 1066 шине. Почему же там стоит этот убогий проц?

Роем закорма, находим это, а это хороший проц.

Подскидываем, проверяем, и вот странный глюк, потребление в дежурке, если воткнуть питание меньше 10мА, но если ноут включить, а потом выключить, он висит в дежурке 180мА, херня какая то. Скинул палм рест, увидел что на разъеме сетевой, после включения загорается и линк и активность сразу, только поднялись вторички, и после выключения они продолжают гореть, пока не передернешь адаптер. Сетевухи в диспечере нет.

А-а-а-а, сетевухе хана, надо менять, сетевуха спрятана под слот PCMCIA. Не знаю что меня дернуло включить ноут без приемника, но сетевуха тут же нашлась в диспетчере. Хм, что то коротило. Оказалось пластик на приемнике раздолбался и фиксатор просто выпадает и коротит куда ни попадя.

Меняем весь приемник, попытки заправить  держатель потерпели крах, пластик износился, держатель выпадает сам собой. Меняем на донорский с первой попавшейся платы от а300, они все одинаковые.

С платой разобрались, корпусуха нужна, звоним знакомым, и находим корпусное, крышка матрицы, фрэйм и палмрест. Бесплатно само собой, почему ремонтники дружат, именно поэтому, сегодня я что то дал, завтра мне что то нужно.

Это от более продвинутой модели с сенсорными кнопками, глянув в схему огорчился, нужно дофига рассыпухи ставить что бы они заработали, на плате нет ни разъема, ни коммутатора, если честно, прицепил разъем, будучи уверен что оно напрямую с мульта управляется, но вот хрен там.

Ну и хер с ним, можно было бы и замутить и коммутатор и хдми выход, но ноут слишком дешев, что бы возиться и ставить с полсотни мелочухи. А вот вафлю на N стандарт поменяем. Вешаем дополнительную антенну.

Подскидываем, выглядит уже веселее, но скажете старье, нафиг оно надо? Смотрите сами. Тянет даже 2к видео с ютюба.

Разделяем зарядное, меняем шнурок на донорский хороший от 6 амперки.

Заглушка клавы нашлась

Про ютуб забыл, вот он с включенной статистикой. Про 2к не наврал, не хватает скорости тырнета, у нас с соседом роутер 54мегабита, не хватает на всех скорости, если пруфы нужны будут, после праздников притащу на работу, там тырнет живой.

Жрет девайс изрядно, но ему простительно, старенькое оно. Но машинка получилась хорошая, для дома, для таких как я, кто в игрушки не играет, а киношки смотрит, да по форумам лазит. Новые ноуты из категории бюджеток, те что не бэйтрейлах отдыхают и по производительности и по надежности, но по энергопоребленияю проигрывает знатно.

Вот такое вышло в итоге

Ответы, на топ вопросов в комментариях.

Я из Украины, г. Черкассы. Десктопное не делаю, вообще, только ноуты, планшеты и мониторы, изредка беру телефоны. Новой почтой можно отправить на ремонт из другого города.

Пришел давно не свежий ноутбук на обследование, Asus k50af. Жалобы - на кнопку реагирует, картинку не показывает. Вскрытие показало - умер видик. Бывает, не редкая проблема. Хозяин подумал и дал добро на замену чипа. Но сейчас не о том. Сейчас немножко об СО этого ноутбука.

Такая вот хренотень на 3 "горячих штучки" от амд(во всех k40/k50 эта самая хренотень).

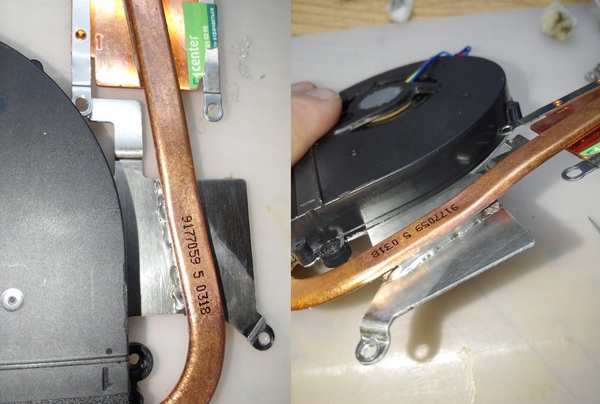

А теперь вот поближе взглянем на нечто посреди теплотрубки, между нею и пластиной теплосъемной(а тепло эта красота отводит от северного моста, который тоже любит умирать, тот самый популярный 2001 мост).

Да, да, некая терможвачка(хочу отдельно заметить, что она очень устойчива к пересыханию). Давно известно, что любые терможвачки хуже даже самого вшивого припоя. Займемся же пайкой!

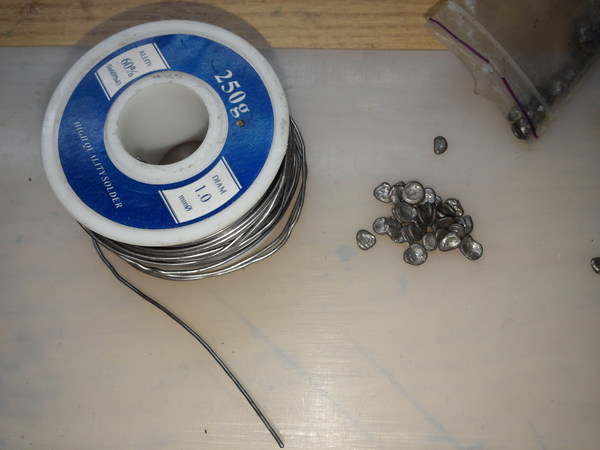

Понадобится нам сплав Розе(для снижения температуры пайки), припой свинцовосодержащий

Зачистим места контакта трубки с пластиной, разметим, разложим Розе, да флюсом по-активнее для люминия помажем(использовал Ф-64)

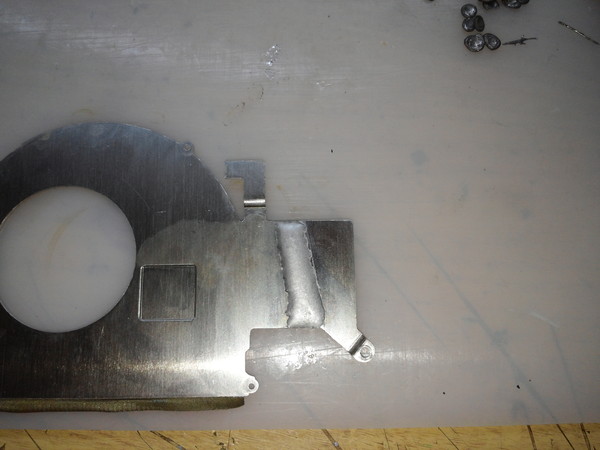

Паяльник и фен в руки, плавим Розе, разбодяживаем его безсвинцовым припоем, получаем отакой от холмик припоя

Залудим саму трубку сплавом Розе

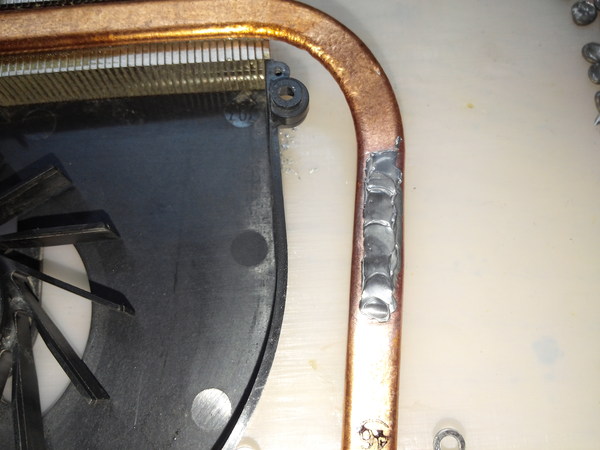

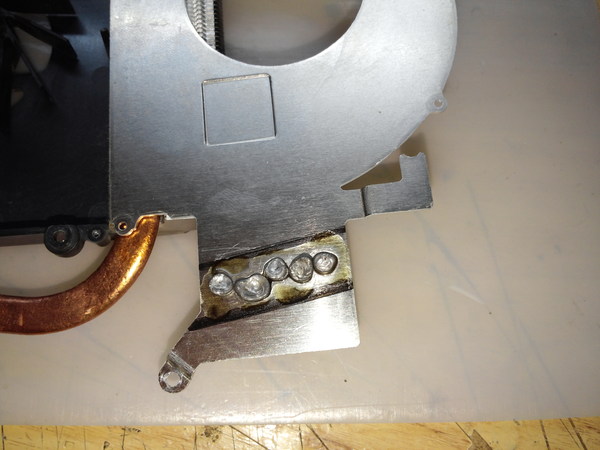

Флюсим место пайки, и спаиваем всё это добро, разогревая пластину снизу(трубка с Розе при оплавлении припоя радостно прилипнет сама, ага). По краям еще паяльничком пробегаемся, вычищаем остатки флюса и получаем результат

Что же насчет температур в конкретном случае? А ничего я вам не скажу и не покажу в конкретном случае насчет температур - AMD зажали термодатчик посадить в свой любимый ноутбучный северник. Когда проводил такую же манипуляцию с k40 с интеловскими мозгами и видиком от nVidia - там было получено 20 градусов разницы под нагрузкой.
Следите за своим железом, и регулярно делайте ему ТО, если хотите долго им пользоваться.

Здравствуйте, господа и дамы.

Давненько не писал ничего, и на то была положительная причина:)

Сегодня речь пойдет про типовую буду аппаратов асус зенфон, тех у кого стмки-флешки в спину вставляются. Ну и немножко о том, как не надо делать.

Принесли мне пару таких -

Анамнез - на одном не видит симки, плохо заряжается, не видится компом.

Второй - донор.

Разберём, поглядим...

И не удивительно - выломана защёлка на нижний шлейф, а на нем - симки, флешка, да и зарядка идёт через него.

На донорской плате было слегка проще - утеряна сама защёлка, но в барахлишке нашел такую же.

Ставим -

Ну и пропаиваем подозрительные контакты.

Собираем, смотрим -

Зашуршало:)

А так выглядит тот самый шлейф, который частенько мрет -

Будьте аккуратны:)

Второй пациент - htc one mini.

Задача - замена АКБ. Ну и попутно выяснилось, что вибра живёт своей жизнью.

Вот до такого состояния его надо разобрать. Сложность - высока, от того и цена за работу немалая.

Но вполне выполнимо:)

Ну а тут он уже в собранном виде -

Все шуршит, все работает) вибра взята с какого-то похожего аппарата.

Так что как-то вот так:)

Всем спасибо за внимание, майских шашлыков и неломающихся аппаратов:)

P.S. и да, я не работаю в сц, а починяю дома в качестве хобби.

Всем привет!

Принес мне в ремонтики, дорогой наш пикабушник из Питера, телефончик у которого стекло подбилось и тихий разговорный динамик, а так аппарат полностью исправен.

Говорит, что носил в СЦ, там за ремонт просили 11 тыщ. 7 тыров за модуль и 4 за работу... Нужно было лишь стекло поменять... Чтоб я так работал... :)

Вот такой аппаратец.

Вот его потрȺшкуляхи.

Вот его потрȺшкуляхи с другой стороны.

А вот и причина тихого динамика.

Берем паяльный фен и нихромовую проволоку. Выставляем на фене 100-160 градусов, я на 170 жарю, и проволокой срезаем ошметки стекла.

Заодно и матрицу отделим от рамки с помощью все того же фена, и вычистим матрицу от старого клея с помощью химикалии из желтой банки. Фоточка желтой банки с химикалией была в предыдущих моих постах.

Вставим матрицу в форму для склейки.

Чтоб избавиться от пылинок на матрице, заклеим ее малярным скотчем.

я всегда предупреждаю, что матрицу экрана можно разбить при отделении стекла и тогда придется покупать экранный модуль.

В данном случае, поцарапалась матрица осколком стекла, при проходе проволоки.

Да и хрен с ним, не страшно. Клей заполнит царапину.

Наливаем клей.

Прикладываем новое стекло.

Если образовались пузырики, то не страшно, их можно просто выдавить.

Равномерно распределяем клей под стеклом и засовываем под УФ лампу.

После облучения УФ.

Наносим по периметру клей из желтого тюбика и склеиваем.

Вот так получилось.

Пылинки не под стеклом, а на стекле.

Складываем все потрȺшкуляхи в коробку. Трясем минут 5 и телефон сам в ней полностью соберется.

Проверяем.

Все работает, все шуршит и пальчик теперь не режется об осколки.

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...
