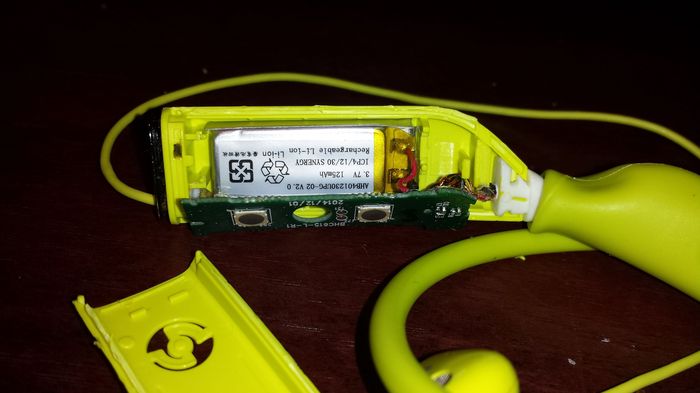

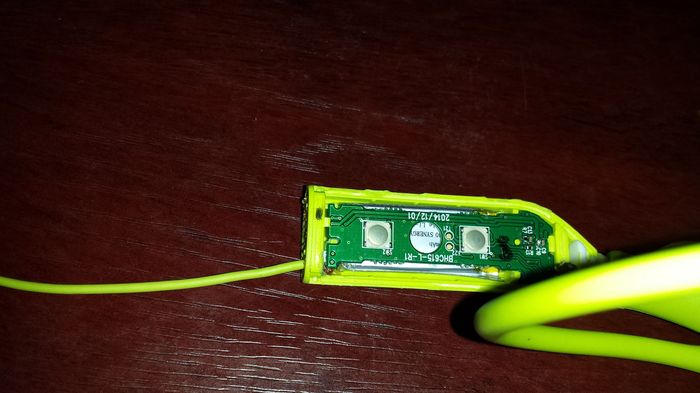

Принесли на замену разъёма со словами "мастер смотрел, но у него такого разъёма не оказалось". За 10 лет ремонта техники такого не припомню. Удивило присутствие диода, хотя бы его "мастер" додумался поставить :) Потом оказалось, что контроллер зарядки был живой, требовалось просто заменить разъём.

За окном мерзковатая промозглая погода. люди на улицу лишний раз не высовывают нос, а если и высовывают, то исключительно по делу. Одним из бедолаг стал мой будущий клиент, которому пришлось, под моросящим дождиком, добираться до подходящего сервиса, чтобы починить свой несвоевременно почивший девайс. highscreen power five во время разговора начал нагреваться и выключился. Владелец оказался весьма сознательным и даже раскрутил свой телефон, чтобы снять АКБ (для чего вообще АКБ стали делать не съемные ?! какая в этом техническая надобность ?!)

Имеем практически 2А потребления, а это многовато будет для выключенного-то телефона

Проц, флешка и даже контроллер питания производитель залил компаундом, а значит совсем не планирует, чтобы его телефоны кто-нибудь даже попытался осмелиться ремонтировать в АСЦ. Ну а нам-то чего, поэтому приступим...

обведенные конденсаторы были в кз, поэтому их пришлось сначала снять, а потом обратно поставить, чтобы удостоверить в их работоспособности. КЗ не ушло, а значит проблема в контроллере заряда. Хоть и с обратной стороны платы все под компаундом, я посчитал, что площадь контроллера заряда слишком маленькая и плата не успеет перегреться, а значит процу, флешке и кп не грозит отвал. Ну собственно феном и сдуваем это безобразие

была бы микросхема немного побольше, то пришлось бы, скорее всего, извращаться со спиливанием ее фрезой, чтобы ничего с обратной стороны платы не отвалилось от перегрева. снимаем, залуживаем и ставим новую

очищаем, как нормальные люди, от флюса

все гуд. включаем и ставим на зарядку

чейта такое кто мне скажет?

-18 градусов, похоже кто-то подкрался в хайскрин и охлаждает батарею азотом.

Если серьезно, то вспомнив олдскульные ремонты нокий, там основной проблемой был терморезистор, который был либо в обрыве, либо не менял свое сопротивление от нагрузки. вот и тут я предположил, что дело в этом. Благо даташит на контроллер заряда есть, т.к без схемы терморезистор искать было бы  на мой взгляд нереально.

меняем терморезистор, но проблема не исчезает...а значит дальше без схемы непонятно будет где и какая керамика вышла из строя или может прогорела дорожка внутри платы.

К счастью все решилось чуть проще - а именно посмотрев в даташит на микросхему какая была BQ24296m и какую поставил BQ24196  увидел, что на 296m задействованы один вход под детект температуры, а у 196 оба. И самое забавное что микросхемы менялись в обе стороны на других аппаратах, поэтому даже не было мысли о том, что они не аналоги.

меняем на правильный контроллер

ставим защитный экран и наслаждаемся

Всем адекватных хайскринов!

Сегодня на ремонте такой вот прикольный телефончик. Принесли его на замену шлейфа...
После 10 минут юзания, был выявлен целый ряд неисправностей:
1. Телефон зависал на заставке, либо в процессе работы.
2. У телефона отваливалась сеть.
3. Очень тихий звук в полифоническом динамике. Периодически пропадал.
4. В разговорном динамике звук отсутствовал совсем.

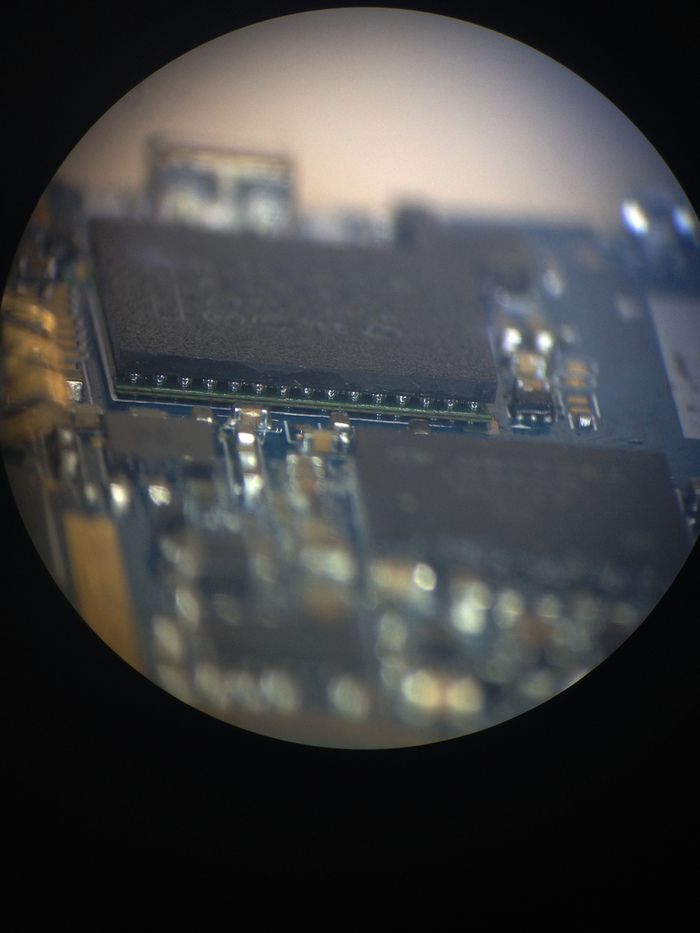

Первым делом аппарат был зашит последней прошивкой, результата это не дало. После я снял железяку с серийниками, которая закрывала микросхемы и включил телефон, слегка надавливая на проц, тел заорал как ненормальный. К гадалке ходить не надо, будем катать.

Первым делом отклеиваем подложку клавиатуры и счищаем компаунд вокруг микросхем.

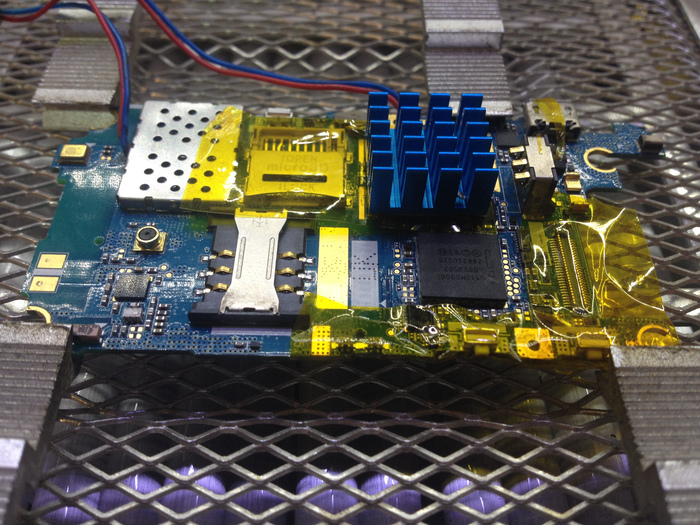

После заклеиваем всё что может по плавиться, на модем ставим радиатор, дабы не угреть. Зажимаем плату в нижний подогрев.

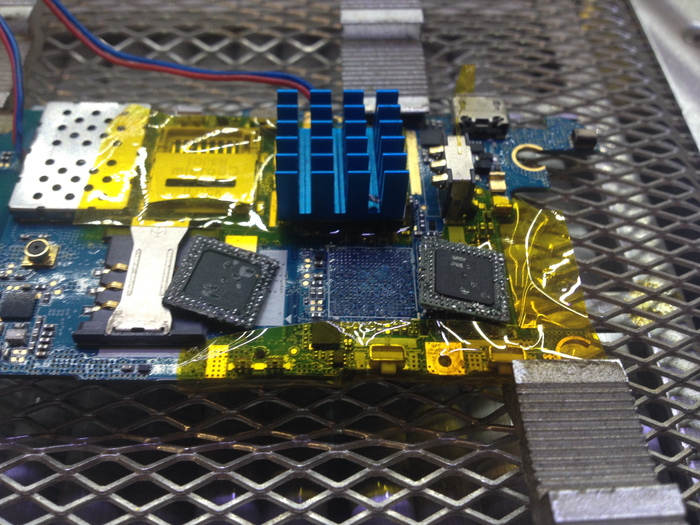

Срываем с начала флеху, после сам проц.

Чистим паяльником компаунд, лудим микросхемы.

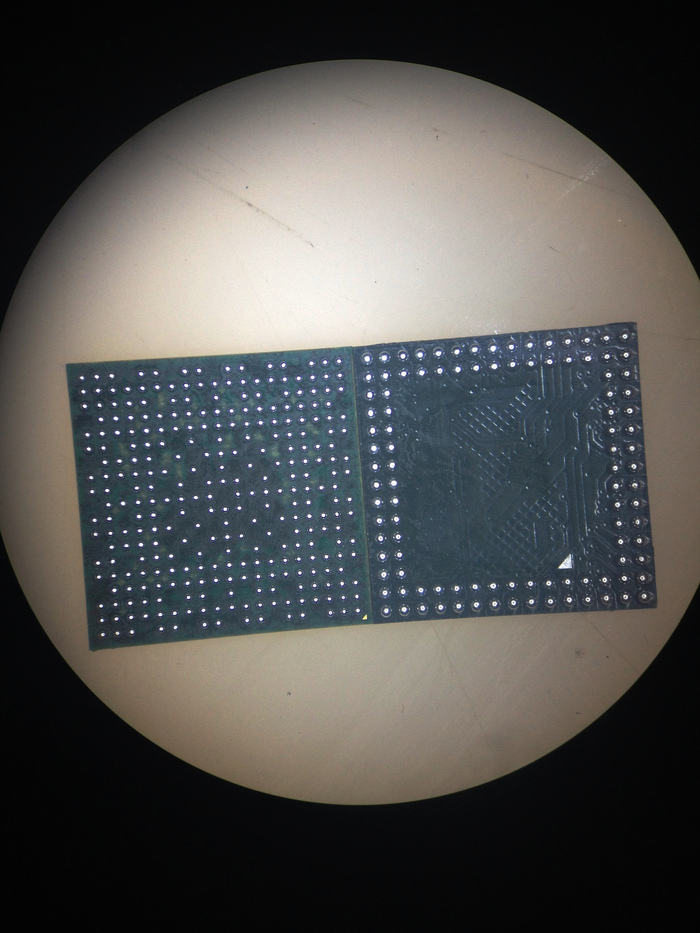

Накатываем шары. Проц - 0.3, флешка - 0.45.

Трафаретов под данные микросхемы у меня не оказалось. Катал через первые попавшиеся портянки. Думаю у каждого мастера, занимающегося реболом есть такая коробочка. )))

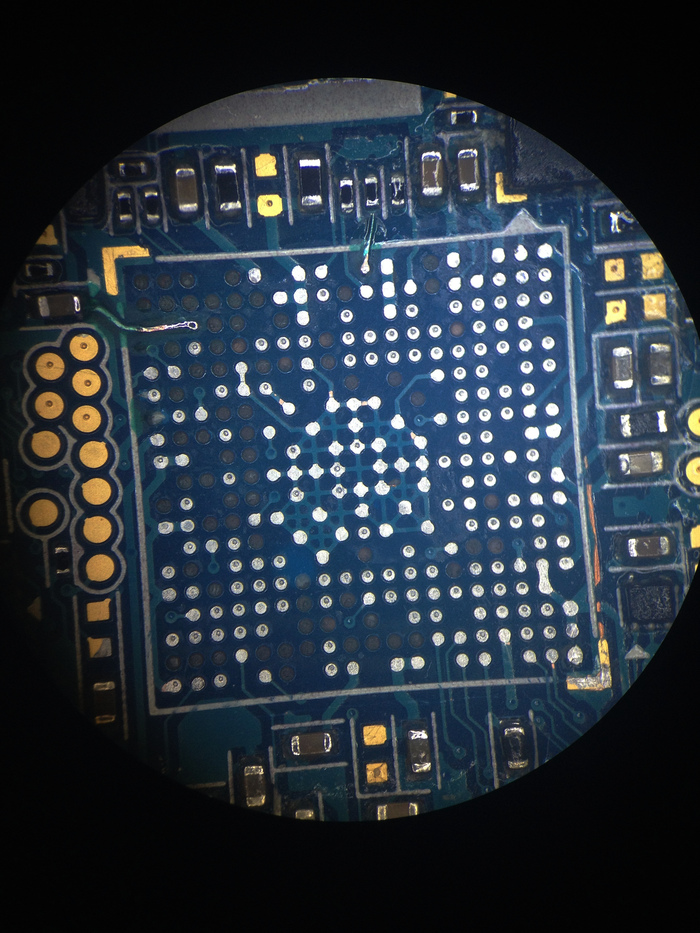

Подготавливаем плату. Как видим, оборвано несколько задействованных пятаков(не исключено, что часть я оборвал сам), один из которых, уходит в межслой.

Те что на поверхности, восстанавливаем проводками. Расколупываем межслой, садим шарик на последний, после срезаем излишки скальпелем.

Усаживаем проц, на его законное место.

С верху садим флешку.

К сожалению, всех проблем это не решило. Тел стал работать стабильно, сетка перестала отваливаться. Звук не пропадал, но по прежнему был очень тихим, в разговорном динамике отсутствовал.
Т.к. аппарат не нов, много времени он не заслуживает. По этому отправится без ремонта, либо будет ждать донорскую плату.

К чему вообще этот пост... Очень часто слышу такое, мол техника стала сложной в ремонте, микрухи лепят на другие микрухи, заливая при этом смолой. Качество стало вообще ни каким. Возможно от части это так...
В общем, вот вам аппарат, которому восемь лет. Проблемы и сложности те же самые, что и у новых девайсов:
1. На проце сидит флеш или оперативная память(бутерброд).
2. Микросхемы залиты компаундом.
3. Непропай с завода(серые пятаки).
4. Платы низкого качества(межслойные обрывы, куча отвалившихся NC'шек при демонтаже микросхемы).

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_963
