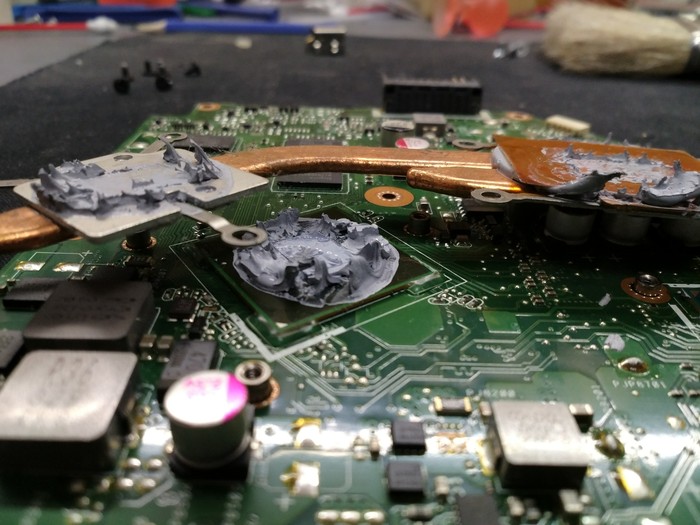

Руки бы таким "мастерам" отрывать
У вас дорого было, говорят... Отдали знакомому, он почистил, пасту поменял (за пиво, естественно), стало хуже. В итоге этот знакомый сказал, что дело не в нагреве, несите в сервис, пусть разбираются.
Сообщество Ремонтёров
8 097 постов
•
44 152 подписчика
0 просмотренных постов скрыто
X5max pro
Добрый день товарищи!
есь такой зверек Doogee X5maxPro. Из за голимой зарядки в результате перегрева начал отваливиься 3g и 4g. В последнее время еще и выключается. Кто сможет помочь? Территориально зверек в Москве. За разумные деньги конечно. Заодно можно обзор запилить. Спасибо.
Если друг обратился вдруг..

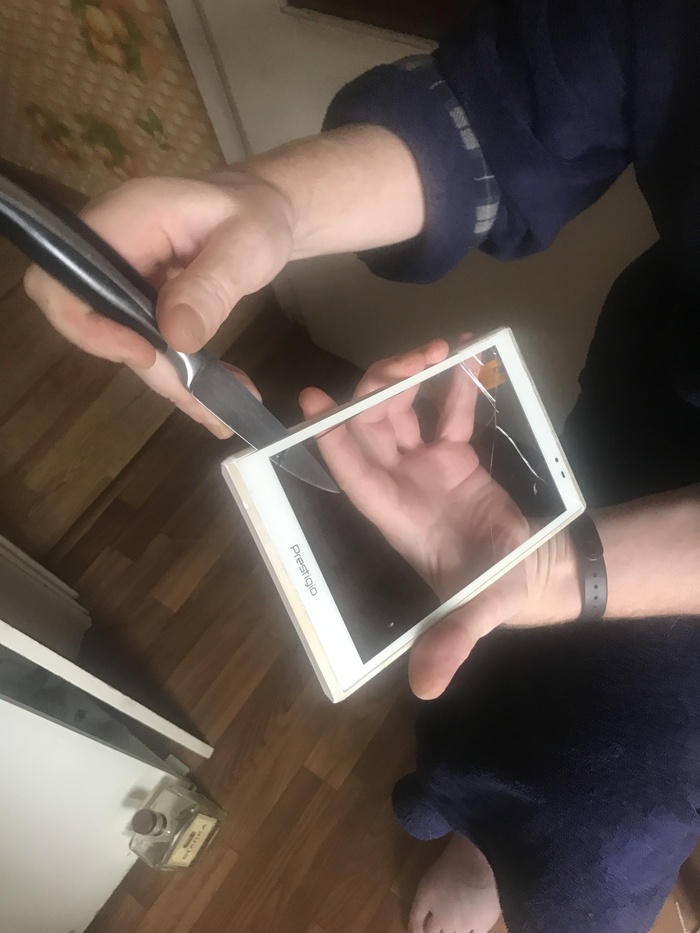

Отклеиваем разбитый тач планшета в домашних условиях.
Показать полностью
2
Этот страшный и ужасный Skylake-U
Привет всем!!!
Принесли вот ноут, вырубился на ходу.
Итог КЗ по USB, 1 ом по питанию хаба. 2 ома по RTC.
Смотрим что там с нашим процем?
ох тыж блин! Капец ему! видно справа пятно на компаунде.
С клиентом решили что пусть годик полежит. Пока не подешевеет эта гадость.
Цена ниже для i5. Стоял i3, стоит 7-8 штук у китайца. Семплы покупать не охото.
Не пихайте всякую гадость в USB!!! Коротилово ведет к попадалову.
Показать полностью
3
Немного ностальгии )))
Сургут 2011 год.
Занимался я ремонтом X-Box и чиповкой PS2 ну и мобилками толстыми )))
Из оборудования паялофен люкей, типа ЛБП из дескопного БП, ослик тектроникс купленый за казалось бы бешеные деньги. Ну и супер пупер часовые очки "вырви глаз"
Вспомнил, еще прогер был... перемаркированный китаец купленный за бешеные деньги в чиподипе такой:
Фото прогера из сети, 32х мегабитную SPI я уже добавлял в код сам, стирал и писал он ее около часа (((
Показать полностью
2
Поднимаем очередной сварочник...
Итак, пришел очередной трупик. Кратон WI-130 (или же Калибр МИКРО СВИ-205) разницы нет.
Пару слов об этом сварочнике. Этот сварочник выполнен по схеме полного моста. Ну то есть ПУШПУЛ, то есть тянитолкай, то есть на силовой трансформатор начало подается +300 потом -300, так же как и в обычных сетевых трансформаторах.
За счет этого повышается габаритная мощность трансформатора, и естественно размеры сварочника уменьшаются, но я читал что из-за этого сварочник теряет очки в долговечности. И видимо они были правы...
Заметил что производитель КРАТОН воткнул в него достаточно мощный вентилятор по сравнению с КАЛИБРОМ. Поэтому если вы думаете какой выбрать выбирайте кратона.
Разбираем...
Вот это вот, вся силовая часть сварочника. Я этот сварочник называю "микроб".
И она еще разбирается на две половинки.
Кому интересно вот на сайте нашел еще фотки внутренностей данного аппарата.
http://invertor48.ru/load/skhema_svarochnogo_invertora/svaro...
Ну, ладно. Продолжим.
После разбора была найдена КЗ в высоковольтной части. Сначала подумал что мост закоротило, отпаял его, но когда после выпайки с силовой линии +300В КЗ не ушла, пришлось искать дальше МАЛЕНЬКОГО ЗАСРАНЦА.
Долго искать не пришлось. Выпаял пару ИГБТ (GW45HF60WD) где 3 из 4-ех транзисторов были пробиты накоротко.
Чтож, закажем на алике транзисторы. Будем надеется что придут оригиналы. Ну или по крайней мере похожие на оригинал.
Мммм, транзисторы на фото все такие блестящие. Подложка как у оригинальных gw45hf60wd. Да и описание (new original). Ладно, закажем...
Ждем три недели и...
Угадайте что приходит?
Правильно, подделка.
Вот с другой
Как вы видите подложка не соответствует оригиналу и продавец меня наебунькал. Ну ему конечно я заряжу спор фуллрефанд, ибо нефиг под предлогом оригинального отправлять подделку.
Ну да ладно. Попробуем испытать эти IBGT транзисторы...
Берем в руки паяльник Т12, припой асахи и паяем...
Кстати, забыл сказать, у транзистора того что справа вследствие КЗ сгорел пятак и отвалилась дорожка под радиатором. Ну не весь конечно а по середке так. Кинул внутрь медную шину, радиатор распилил снизу по центру вдоль для токоведущего провода.
Тут радиатор используется как проводник со средней ножки к плате.
Запаялись
Вывода кинул на осцилл.
Включаем и снимаем осцилограммы с 4рех затворов...
Таакс, у двух транзисторов ок. На фото помечены галочками.
А на двух крайних не очень...
Покумекав, проанализировав причины всплесков, я понял что я ничего не понимаю. Но жопой догадываюсь что я не понимаю что то из основ, ибо сигнал искажен именно на двух крайних ИГБТ что не случайно, этому должна быть закономерность. Потребление тока на холостом ходу минимальное.
Стучусь в форум. Может подскажут...
И, спасибо s237. Это оказывается вследствии виртуальной земли идут такие искажения, и это нормально. У нас то полный мост.
Ну ок значит. Собираем в корпус и надеемся что ИГБТ не стрельнут при первом же контакте с электродом.
Итог. На удивление ИГБТ не стрельнули. А я надеелся что стрельнут, деньги то за фейковые ИГБТ вернул. Сжег 10 электродов на максимальном токе. А ему хоть бы хны.
Удивлен. Не ожидал что поддельные ИГБТ транзисторы так будут работать.
Ремонтировал родне. 1к за работу взял.
Показать полностью
13
Ремонт мультиметра
Копался на днях в своих ящиках нашел два мультиметра которые покупал еще в детстве. Оба сгорели из за того что мерял напряжение схемы питаемой от того же бп что и мультиметр. Недавно узнал что можно купить микросхемы 7106 аналог 576пв5. Дальше все просто купил нашел распиловку и совместил.
Вывод с2 на картинке повторяется отмеченный красным я повесил на вывод 38. Немного пришлось прокалибровать (оно и понятно за столько лет и с новой микросхемой)
результат было примерон так:
стало примерно так:
всего около 40 проводков от usb кабеля и пару часов работы.
Второй мультиметр не стал делать так как пока не могу найти вторую резиновую прокладку под дисплей, возможно удастся порезать пополам вторую и поменять крепление дисплея чтобы уложить новую высоту но пока лень. (может кто сталикивался знает чем заменить? только контактол и проводки не предлагать!)Возможно читатель скажет что не стоит тратить на это время, но я делаю это для души: уж больно обидно было в детстве профукать эти дорогие для начала 2000-х штуки. Так что не судите строго
Показать полностью
4
IPad Pro 12.9 (2015), iOS 11.1.1 повис намертво. Позор Apple
iOS 11.1 iPad Pro повис намертво. Позор Apple, обещали iOS 11 без глюков
Показать полностью
1
