Знакомый принес осциллограф С1-49, не работает. Возможно не работал никогда, достался по наследству. При включении

При включении горизонтальная развертка есть вертикальной нет. Долго искал схему, после чего провел замеры по контрольным точкам. На одной из точек напряжение сильно занижено, оказалось короткое замыкание. Поиск места кз привел на плату.

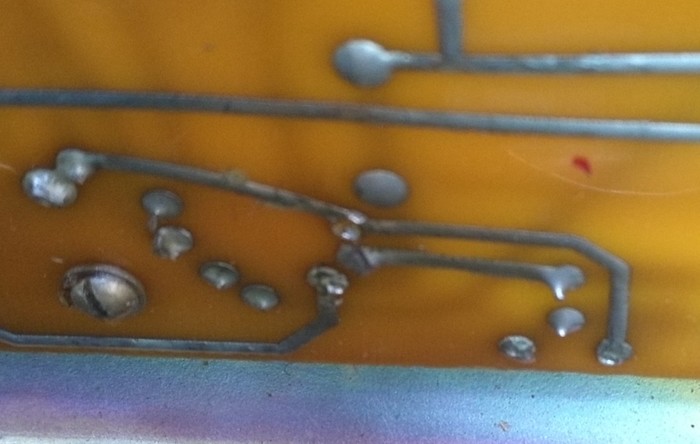

Лампа не светится. Короткое замыкание на 4 ноге, откинул все что подключено к дороже, короткое остаётся. Причина замыкание внутри текстолита.

Подключил всё навесом. Всё работает. Собрал, закрыл, ушел домой. Утром включаю что за … нет горизонтальной. Опять замеры по точкам, отвалился провод. Теперь уже всё точно работает.

Всем удачных ремонтов!

Пост носит информационный характер.

Купил я себе видеокарту с всеми известного сайта на букву А.

Продавец сфоткал сбитые smd элементы и указал что причина скорее всего в них (оказалось что не только в них)

После восстановления конденсаторов\резюков карта не завелась (замену описывать не буду)

Удостоверившись в отсутствие кз по памяти\гпу

Gpu 8-10 Om

Mem 49-50 Om

Идем проверять напряжения на дроселях и не обнаружив его наличие, пришлось лезть в интернеты с типовухами...

Выяснил что обычно вылетают drmos FDMF6823C ( корпус QFN 40) с интерента скачиваем датащит и прозваниваем. Выяснилось что один из них был пробит. Для перепайки пришлось обратиться к @gepka (Отдельное спасибо!) т.к. мой скилл не позволял провернуть такую операцию.

Но увы и после замены drmos карта не завелась.

Копая дальше был обнаружен ещё один пробитыш на этот раз mosfet b20p03 (QFN 8)

Замена и опять ничего...

Копнув ещё чуть глубже выяснил что на этой карте есть предохранители(которые обычно улетают при таких случаях (SMD с маркировкой R - 8А  и Х - 12А )

Т.к. их очень проблемно найти взял автомобильные предохранители (7.5А и 10А для теста)

Пара соплей из олова и готово! Карточка завелась, насиловать бубликом пока не стал, просто прогнал в 3д марке, полет нормальный!

Принесли в ремонт iPhone 6, после обновления повис на шнурке

Разбираем, о, очередной реф из поднебесной

Достаем плату, закидываем в держатель

Снимаем микросхему Nand Flash

Пробуем прошиться - ловим ошибку 40, значит будем менять флешку. Подкидываем в ipBox 2, флешка затетектилась и прочиталась, хоть что-то хорошее, искать Mac-адреса не придется, дергаем с донора, правим серийник и мак-адреса, накатываем шары.

Был на 64Gb, теперь будет на 16Gb (по волеизъявлению клиента, которого устраивали и цена и объем ). Чистим плату от остатков компаунда и замазываем зеленкой потрескавшуюся маску.

Ставим подготовленную флешку, прошиваем и все замечательно и чудесно, оставляем на денек проверить - погонять и можно выдавать.

Принесли телефон, после замены экрана в другом сервисе нет подсветки.

Вскрываем, смотрим, ужасаемся и начинаем думать о том насколько все печально, торчит какой-то провод от дисплейного разъема

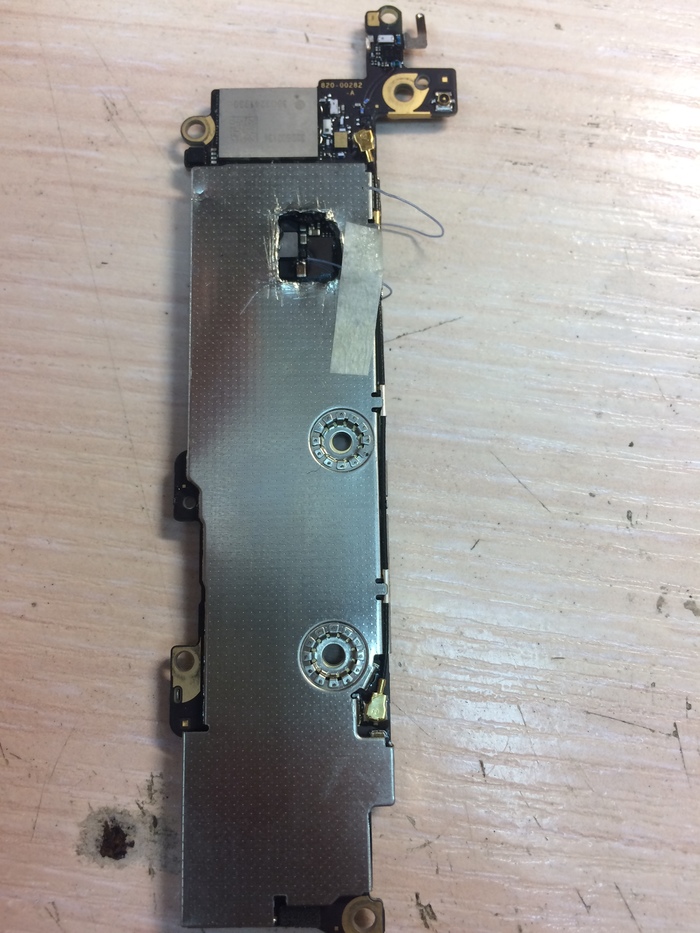

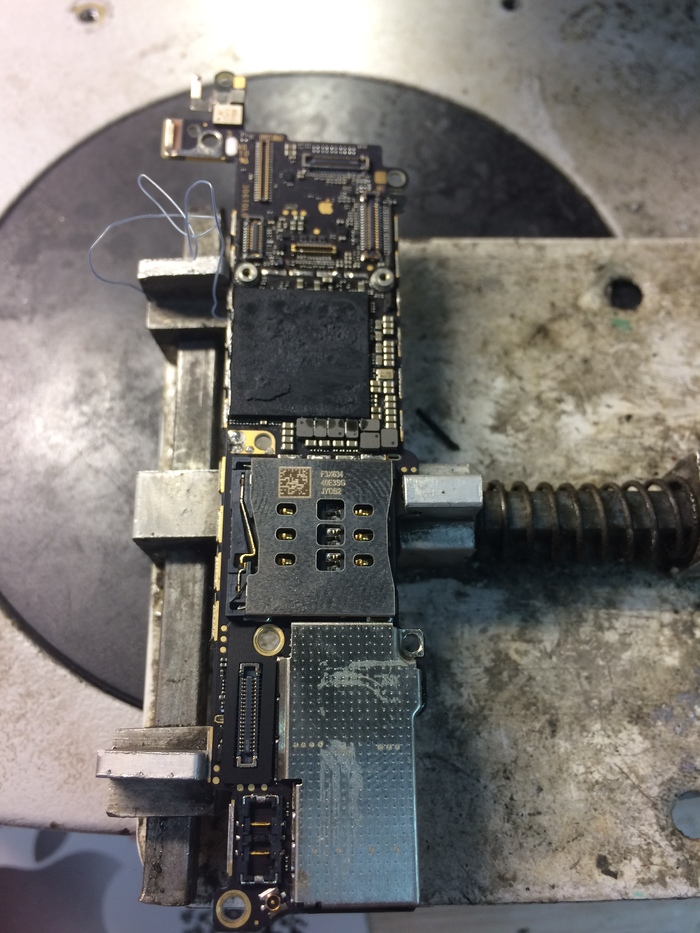

Снимаем плату, смотрим что там с обратной стороны и видим как нельзя делать, варвары

Проверяем, все вполне банально и ожидаемо: на горячую скинули/подкинули модуль, кладем плату в держатель, будем чинить подстветку

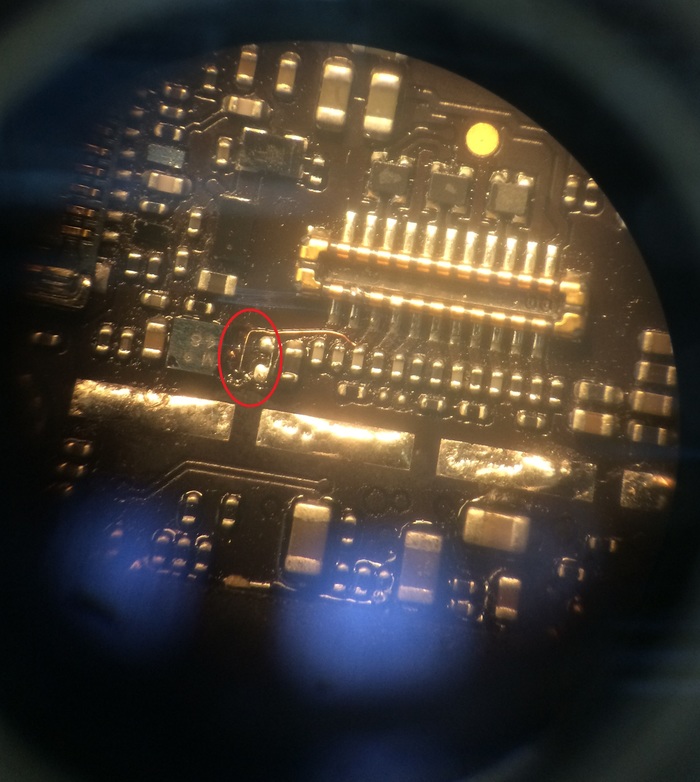

Прозваниваем линию, КЗ на массу нет, пятачок прозванивается, восстанавливаем

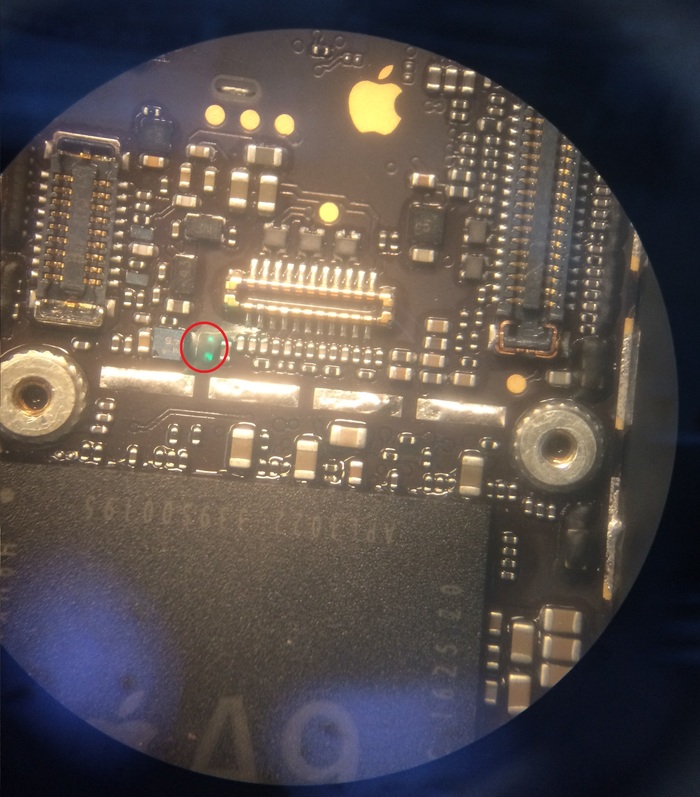

Замазываем зеленкой, сушим, прозваниваем цепь, все ок, даже диод/драйвер не выбило на удивление

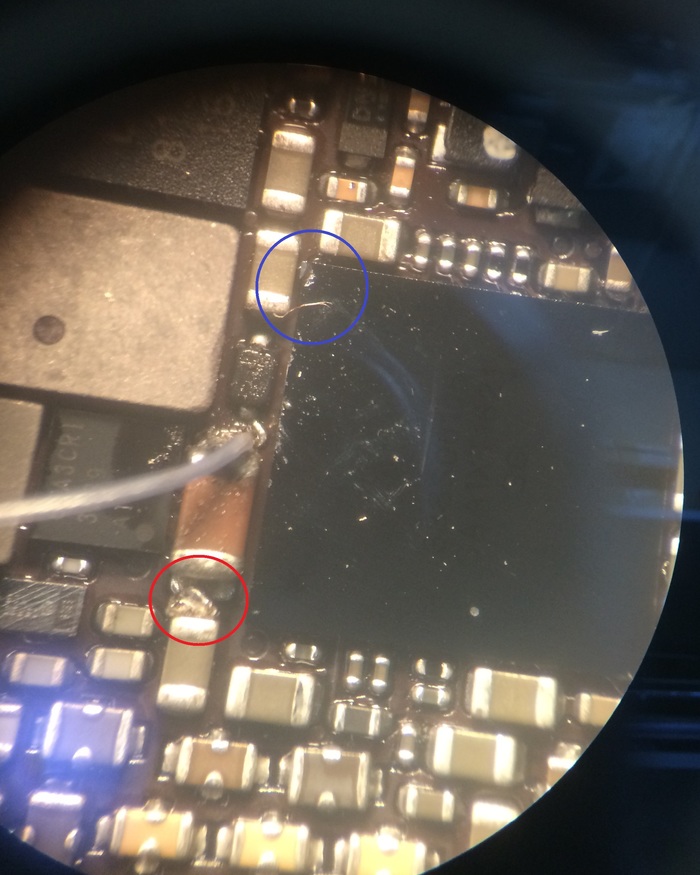

Смотрим что там натворили с обратной стороны, ужасаемся, оловяным припоем замкнуты соседние кондеры(выделено красным), а так же видим скол на аудиокодеке(выделено синим) и начинаем предчувствовать неладное.

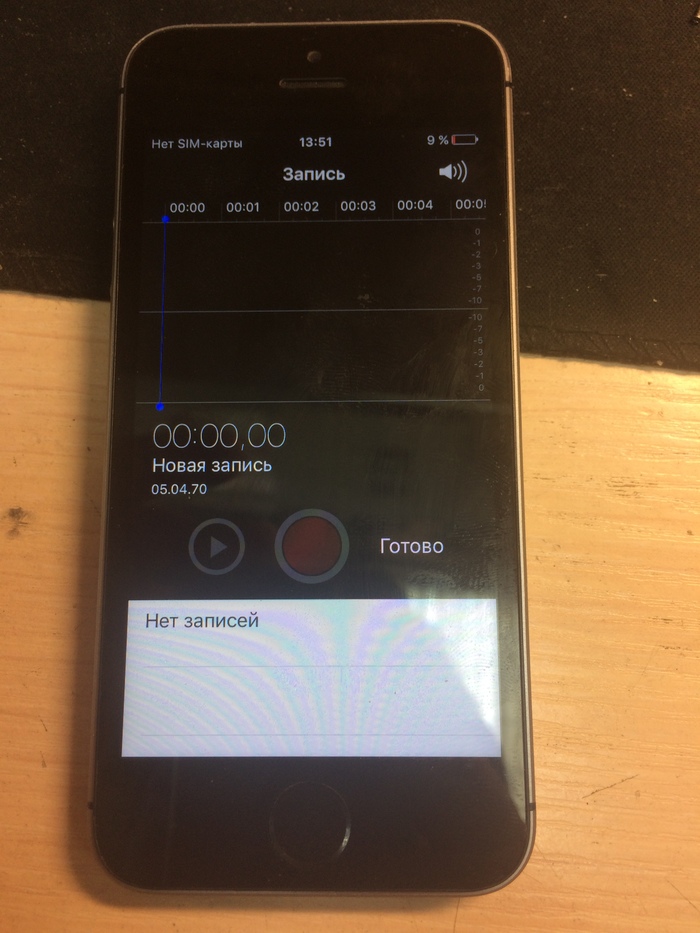

Подсобираем для проверки и да, все что зависит от аудиокодека не пашет: ни разговорный динамик, ни микрофоны, ни переключение громкой связи при звонке, ни датчик приближения, в общем явная смерть нашего товарисча.

Досогласовывем и едем пилить кодек на ЧПУ. Фото с уже спиленным кодеком.

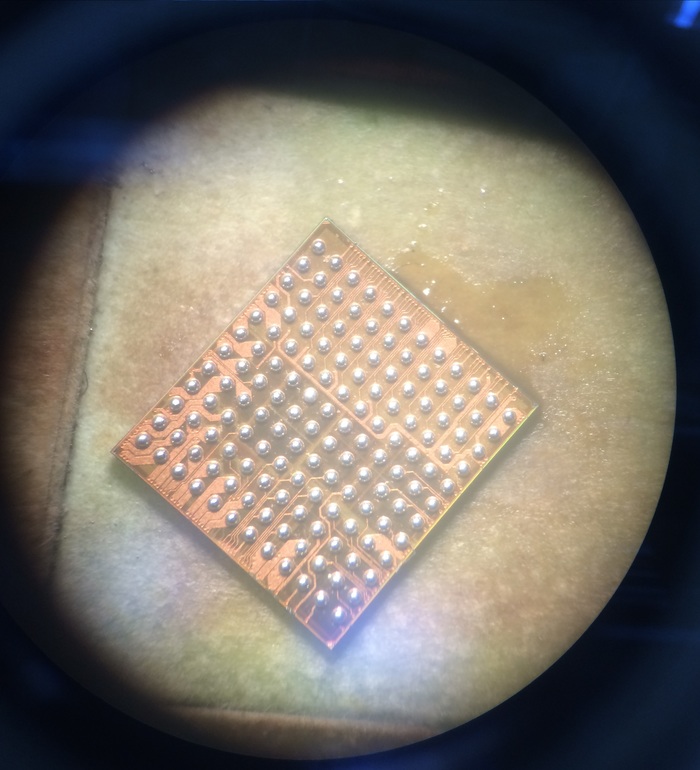

Снимаем кодек с iPhone 6s(ибо доноров на SE как то не завалялось), накатываем

Ставим кодек, ставим резюк, который снесло станком (красным выделен)

Подсобираем, проверяем

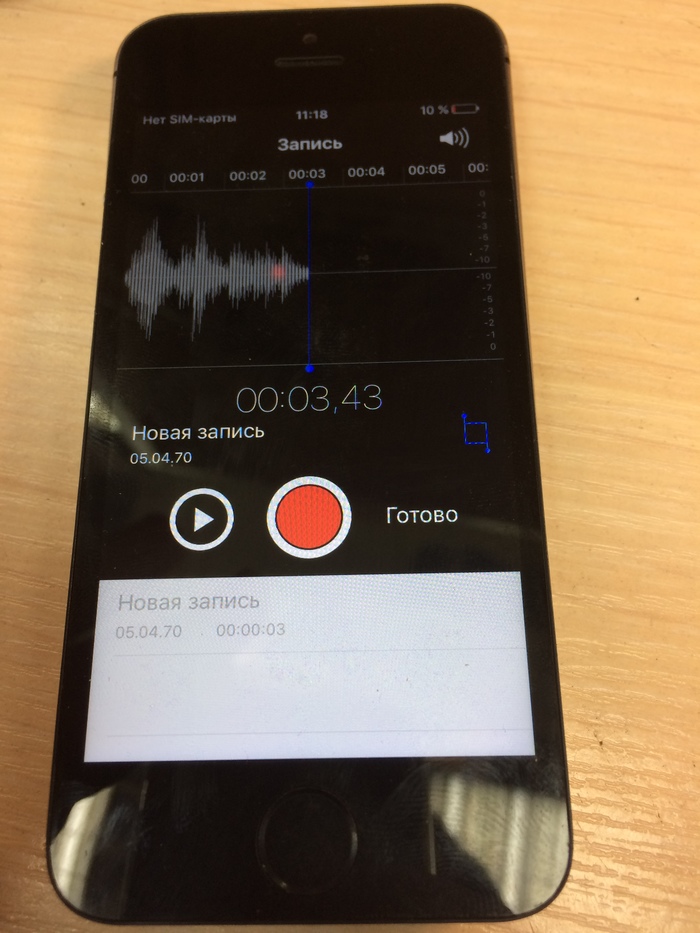

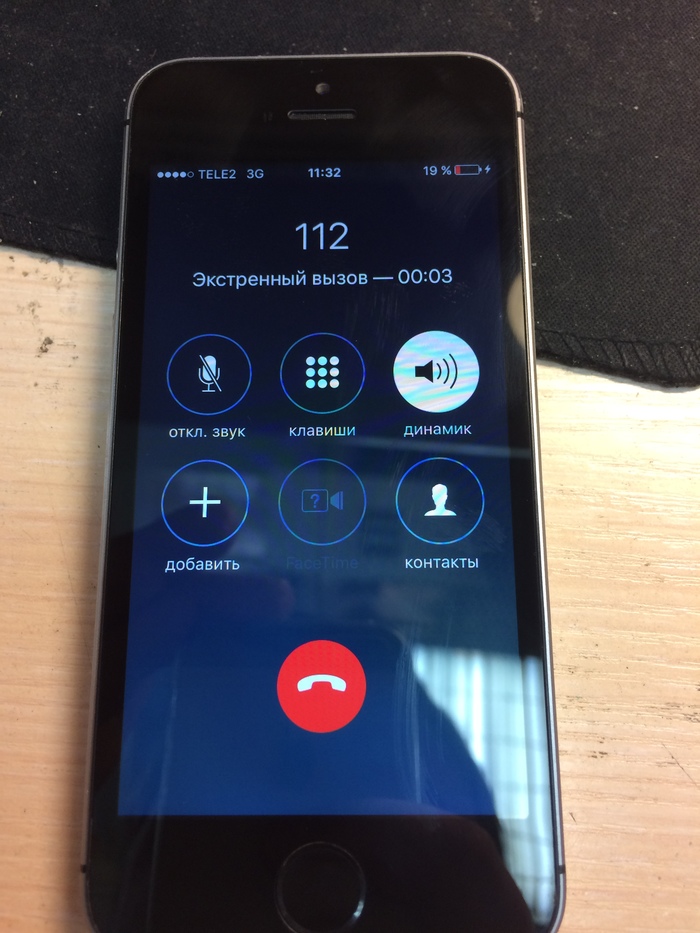

Окончательно собираем, все полностью проверяем, всю функционирует и будет дальше радовать владельца.

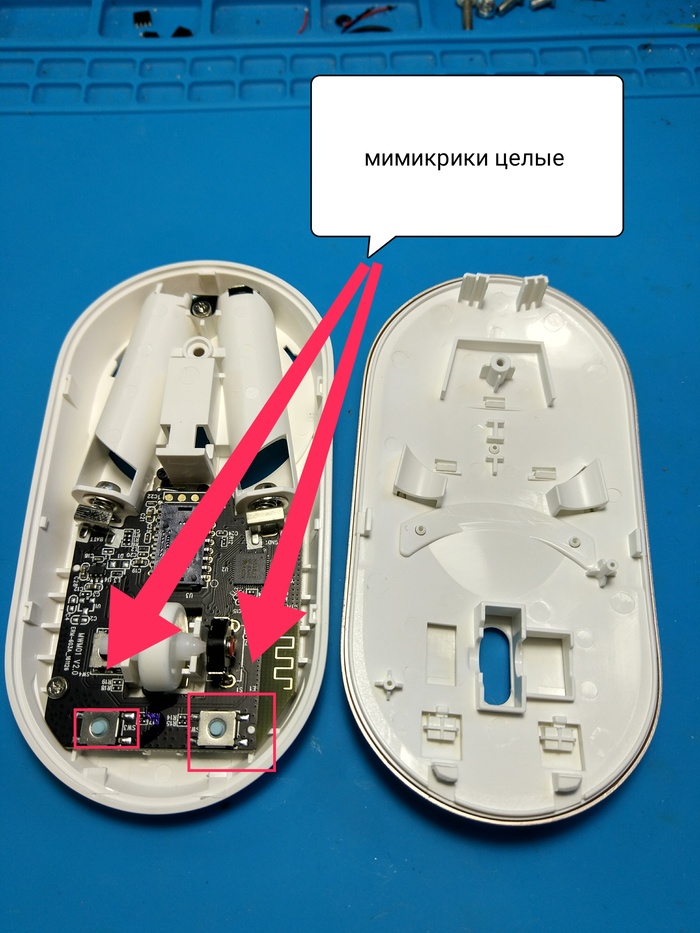

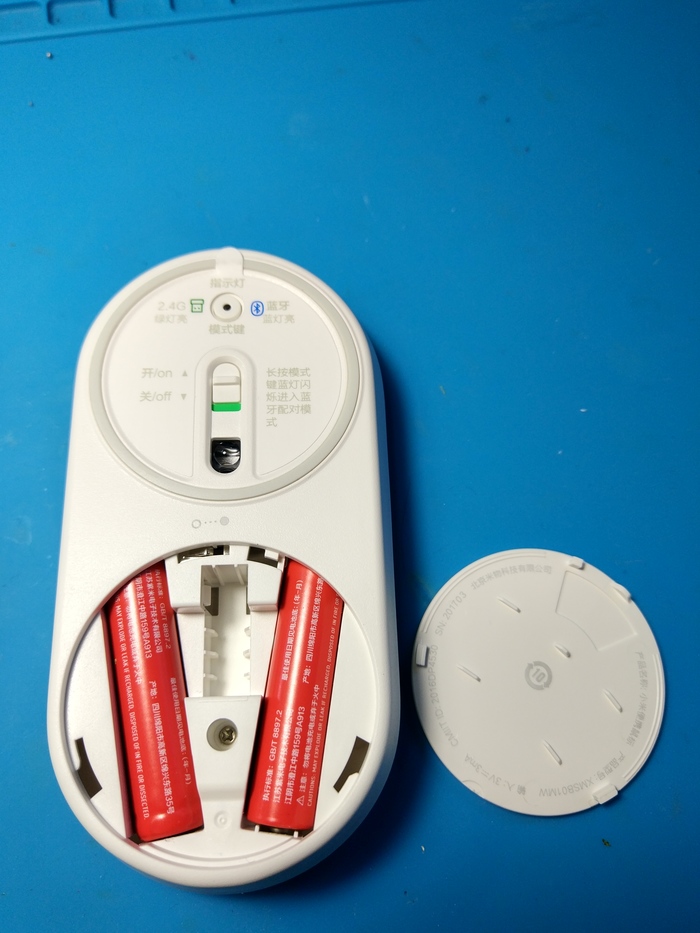

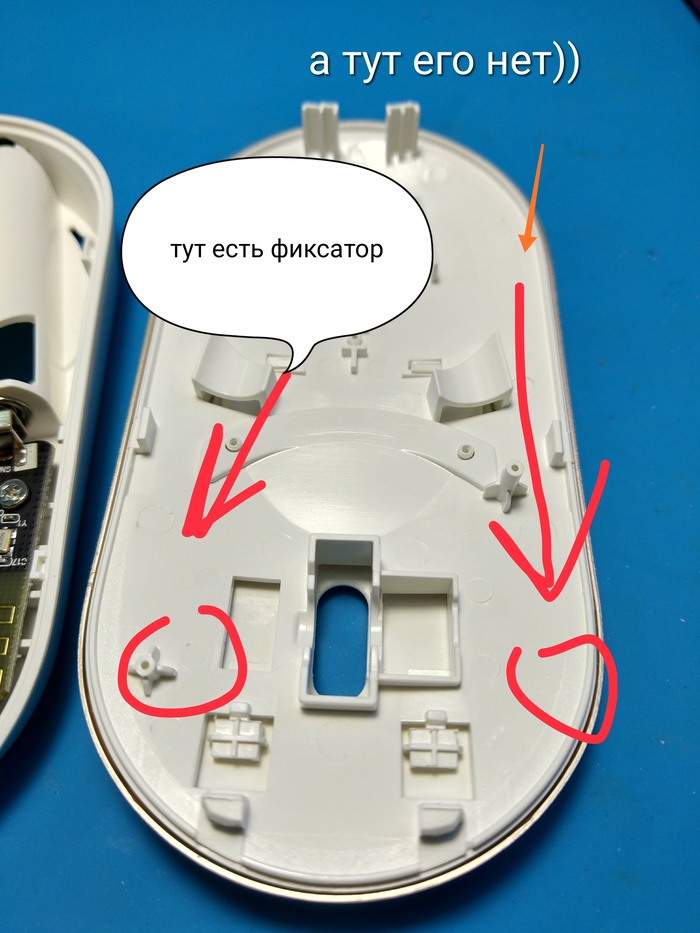

Пришла мышка от Ксаоми, плата и пайка отличается в лучшую сторону по сравнению с нонейм китаем. Тем не менее брак все-таки присутствует. В данном экземпляре отсутствует микрон

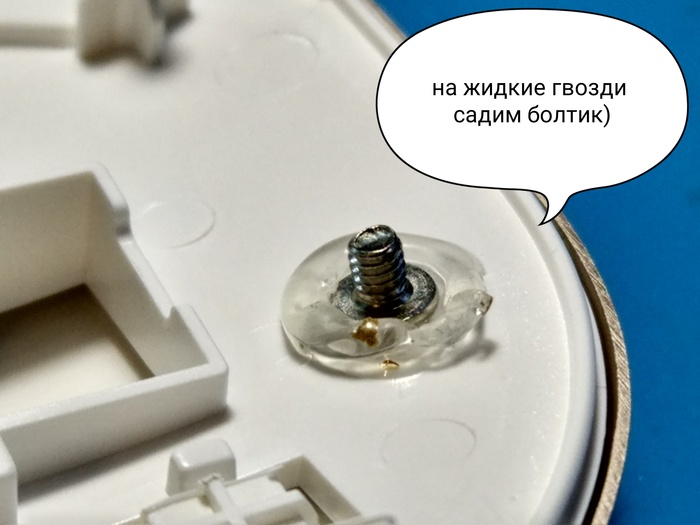

ожка для нажатия на мимикрик. С помощью несложных манипуляций, термопистолета, болтика и отвертки - устраняем неисправность.

После завершения работ - все работает кск заложено производителем.

Для мегамастеров и минусующих, считающих данный пост недостойным пикабу, коммент ниже. Всем остальным и начинающим мастерам - милости прошу.
