При чистке пятаков как на чипах, так и на платах пользуюсь таким "лайфхаком": покрываю все пятаки сплавом вуда, разогреваю феном и убираю ваткой, либо бумажной салфеткой. Таким образом, не повреждается шелкография, или маска, в отличие от чистки оплёткой, и убирается абсолютно весь припой, вплоть до того, что пятаки становятся впуклыми, в отличие от чистки микроволновым жалом. На плате следует соблюдать осторожность, чтобы микроскопические частицы припоя не попали под стоящие рядом элементы.

Принесли сегодня принтер Epson L366. Мужик со скорбным видом постоял. И просто оставил в ремонт без объяснения КАК?!

На фото снятый блок сканера. Принтер уже сделал. В идеале такой должен быть.

Не надо так, не оставляйте крышку сканера открытой.

Сегодня на разделочном столе очередной ударник по инфе. )

Человек по просил вытащить фотографии, собственно чем сейчас и займёмся. Поможет нам в это UFi Box.

Цепляем бокс к компу, запускаем программу UFI - eMMC ToolBox. В правом, верхнем углу щёлкаем по кнопке ISP, ищем распин на нашу трубку.

Подпаиваем адаптер согласно рисунку, цепляем его к боксу. Подключаем USB кабель, иначе телефон не задетектится.

Закрываем распин, ставим галку Direct eMMC(ISP), жмём Identify.

Идём на вкладку User Partition, видим таблицу разделов. Щёлкаем правой кнопкой мыши по разделу userdata, выбираем Explore File system.

Идём в /media/0/DCIM/Camera выделяем нужные файлы, щёлкаем правую кнопку, жмём Save to..., выбираем куда сохранить. Шаримся по дереву каталогов, аналогичным образом сохраняем что нужно. Либо жмём Extract To и идём пить чай. Сольётся вся юзердата, потом в более удобном проводнике выберем что нужно. Собственно всё. )))

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_1585

Собственно принесли после попадания жидкости с дефектом "нет изображения на дисплее"

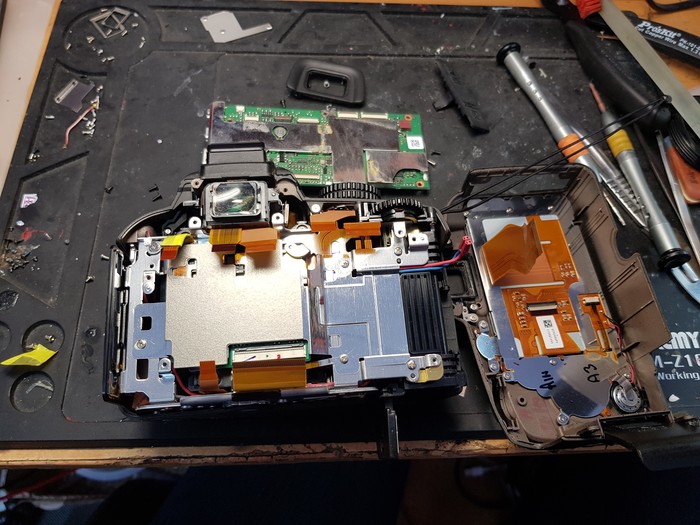

Все как обычно, вскрываем и смотрим на масштаб бедствия

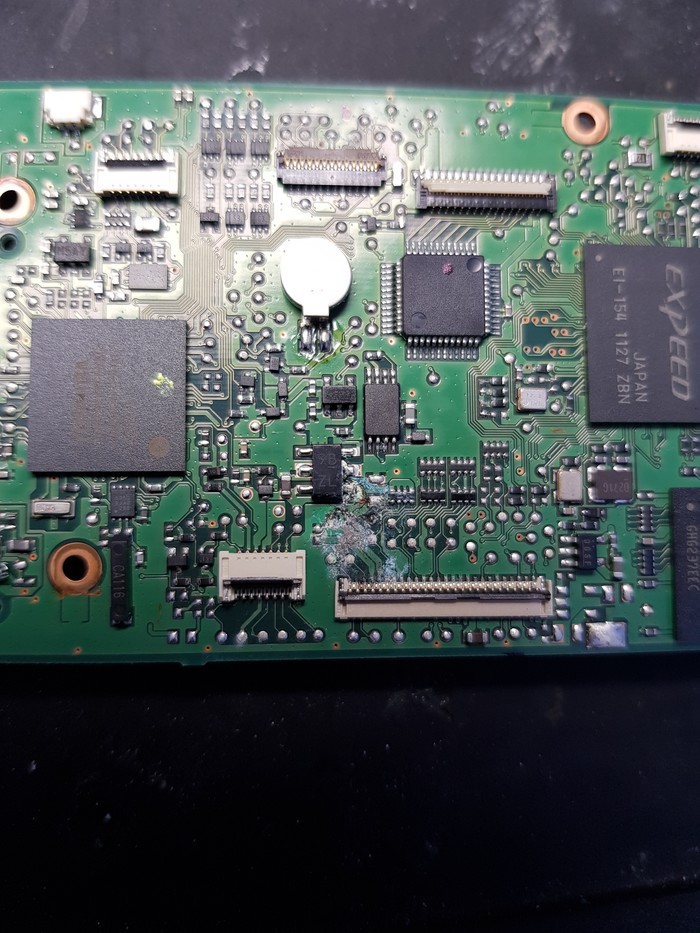

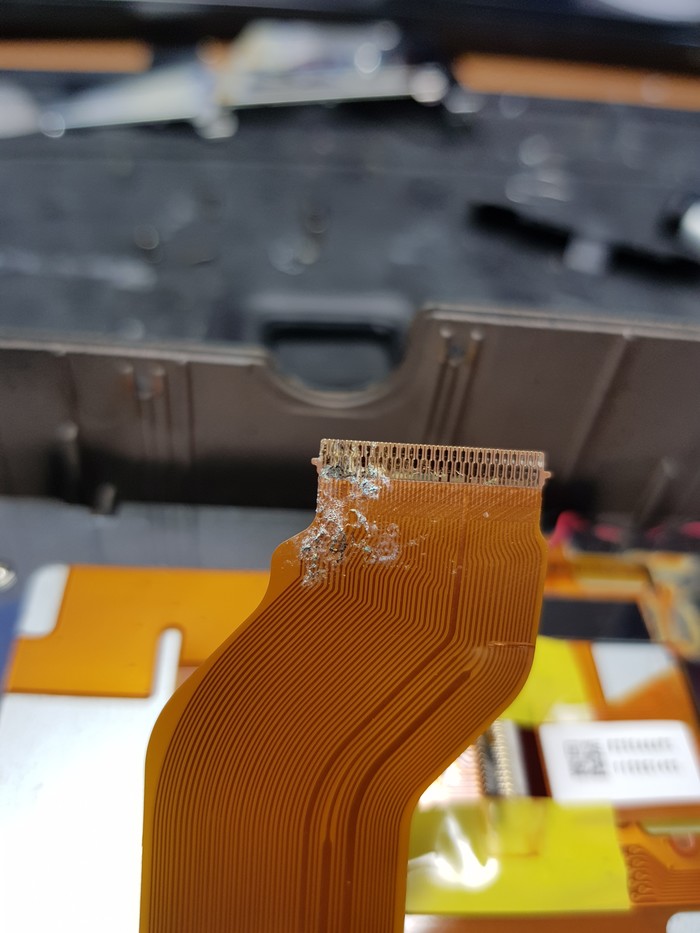

Не самое страшное. На плате пострадал разъем и пара дорожек. На шлейфе также дорожки на подсветку отгнили. Были еще локальные окислы, но там без последствий) Плату чистим в ванночке, дороги восстанавливаем, на шлейфе аналогично проводочки подпаиваем. Не фоткал.

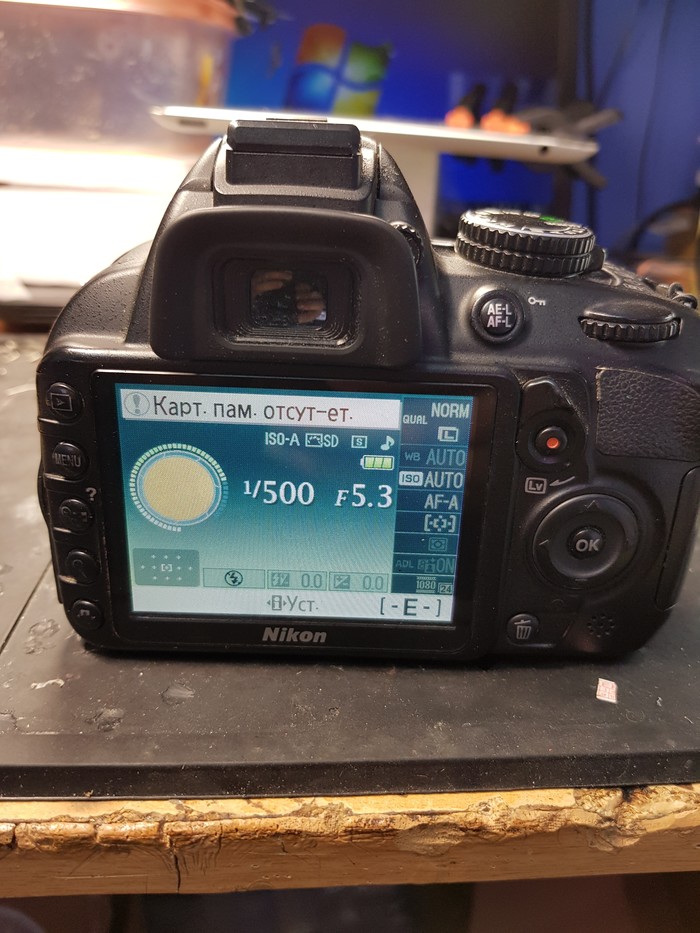

Как то так. Собираем, проверям и вуаля)

Аппарат готов, клиент доволен. Всем удачных ремонтов)

И второй ноут. По легенде однажды выключился и больше не включился. Опять же диагноз сервиса замена платы. Ноут Asus N550JV

Подключаю к ЛБП, потребление 220мА, реакции на кнопку нет. Разбираем. Сразу охреневаю с пайки мультиконтроллера, все в соплях

Короткое на 3 вольтах, логично предположить что это мультиконтроллер, убираю сопли, подаю на 3х вольтовую ветку 3 вольта с ЛБП, мультиконтроллер греется, под замену. Но пока просто снимем. Подозреваю что это еще не все.

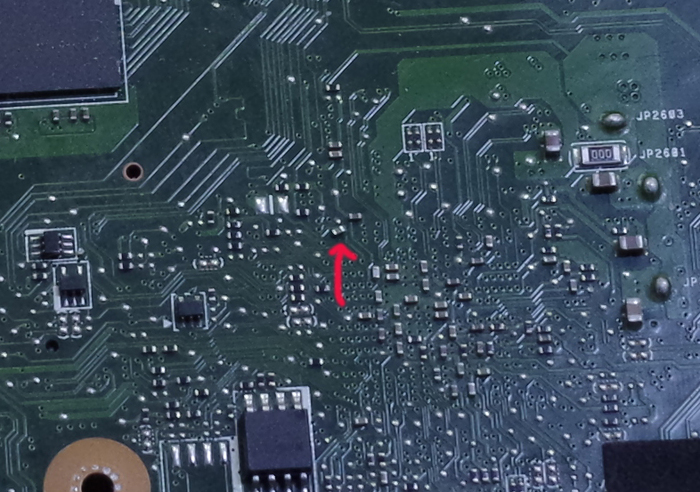

Так оно и оказалось. У нас еще короткое по 1.1вольта. Место обведенное красным, заходит это питание в основном на хаб. Отпаливаем лабораторником и точно HM86 почил с миром.

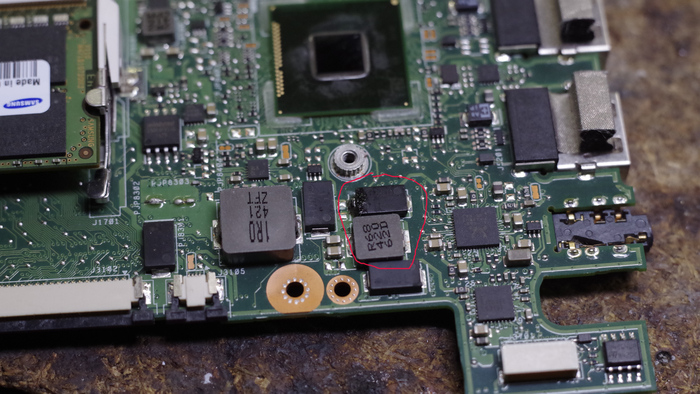

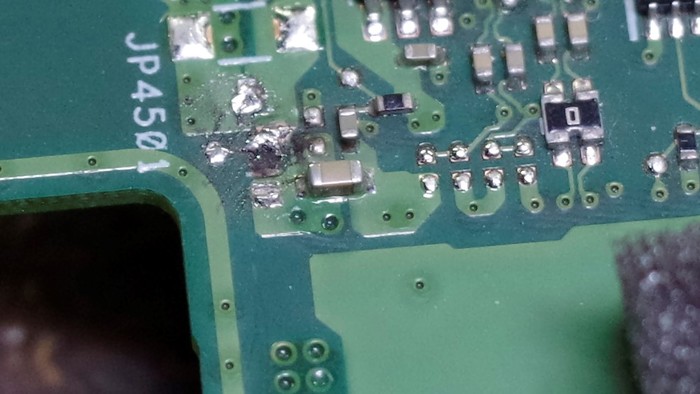

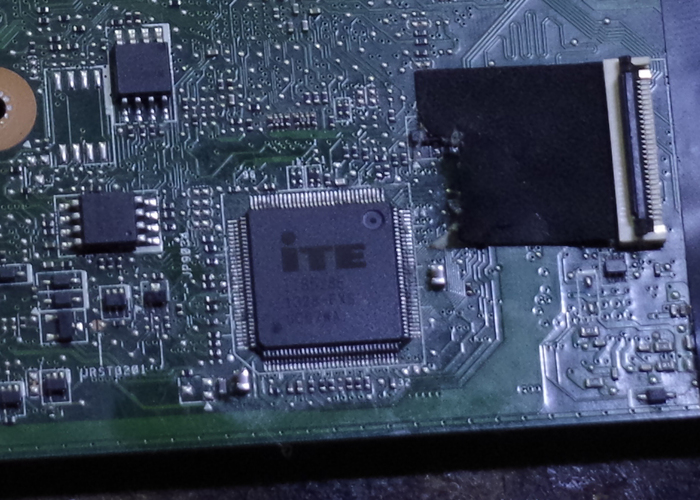

И это еще не все, возле разъема матрицы сгоревший дроссель мелкий с углями под ним, чето там тыкали паяльником.

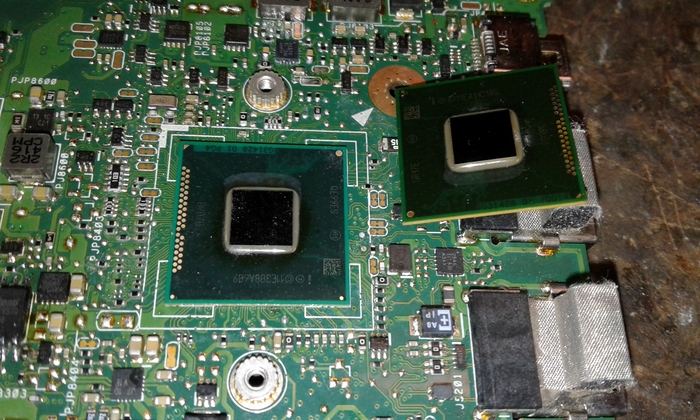

Меняем хаб, ставим мульт, вычищаем угли, ставим дроссель.

В результате переписки выяснилось, что изображение пропадало раньше при шевелении матрицы. Судя по картине произошедшего, дело было так.

Повредился шлейф матрицы, просто от времени, это типовая проблема этого ноута, со спонтанным пропаданием картинки. Какое то время при открыти-закрытии крышки изо пропадало (возможно искажалось), потом коротнуло B+ на линии данных, мгновенно сдох хаб и завалился в плотное кз, тем самым спас матрицу. Матрица  кстати Full HD IPS с отличной картинкой. А мульт либо поймал 19 вольт на управление подсветкой либо убили его в СЦ чудесной пайкой.

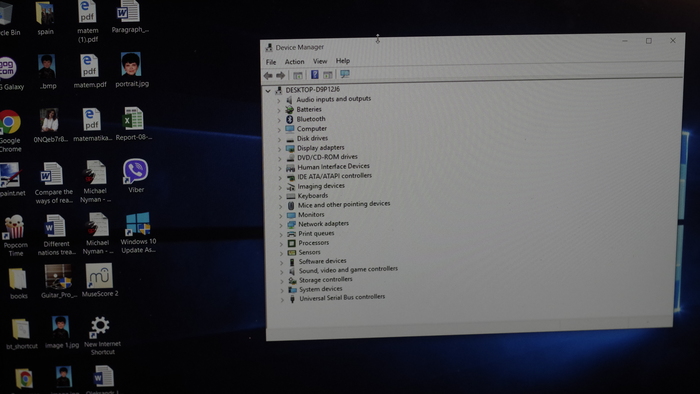

Заказал шлейф матрицы. Но ноут то проверить надо, Потому пока подкидываем на внешний монитор. Работает машинка.

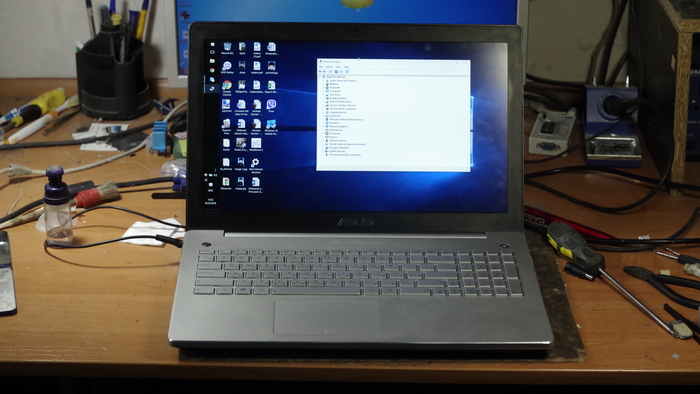

Приехал шлейф, скидываем все в кучу и проверяем всю периферию, температуры. Все работает.

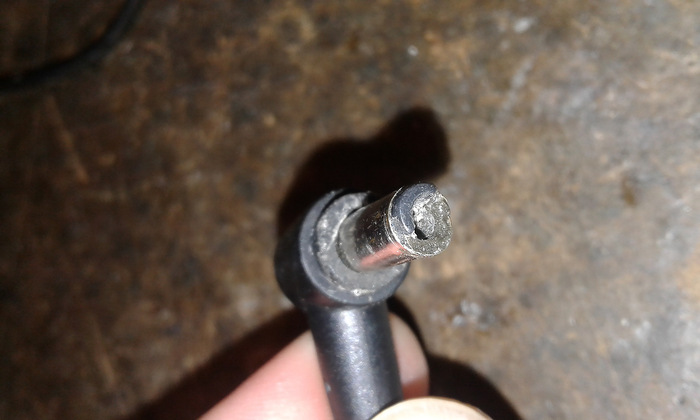

Уже хотел отправить, но обратил внимание на зарядку, дело в том, что ноуты мне присылают с зарядками, я их подключаю и проверяю в последнюю очередь. Во время ремонтов ноут питается исключительно с ЛБП.  А тут концевик раздолбан, контакты внутренние заплавились в пластик, что говорит о плохом контакте. Не хватало мне что ноут не заряжался или не включался, будем исправлять.

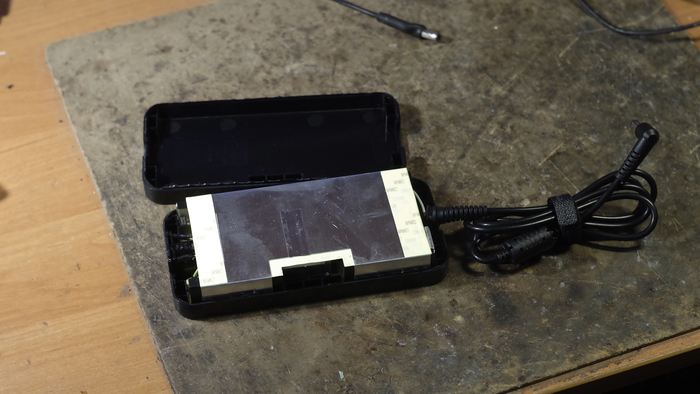

Разбираем зарядное, меняем шнур.

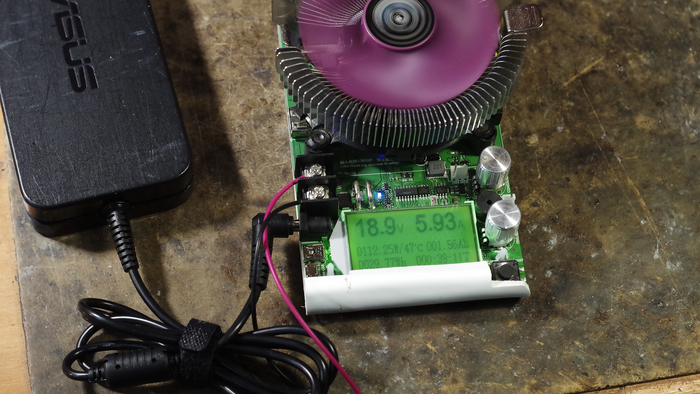

Теперь тестируем зарядное, зарядное на потребителя с током 6А. Достаем электронную нагрузку, даем 6А нагрузки и смотрим не греется ли штекер или провод, не просаживается ли напряжение.

Все в порядке, можно отправлять. Подписчик экономит опять 3к украинских денег и опять же, блять, плату не надо менять.

Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.

Как то прислали мне 2 ноута на одной неделе. Оба после одного и того же известного сервиса, оба с диагнозом все сломалось замена платы.

Ну по порядку, с простого. Первым был залитый Lenovo G710, картинка по традиции с тырнетов. Ноут кирпич, вообще ничего не делает, реакции на кнопку нет.

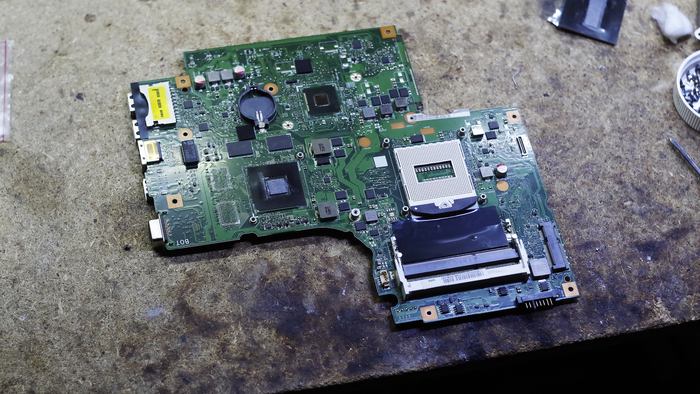

Разбираем, осматриваем. Сокетный Хасвелл, 86 хаб и дискретный видик, следов залития не видно, но вся плата ровным слоем замазана флюсом, примерно как в этом посте, только слой потоньше. Криминала особого нет. Разве что кроватка под RTC батарею сломана.

Немного инфы для тех кто говорит что ноуты Леново говно. Так вот Леново не делает платы для ноутов. Данная плата произведена пегатроном, платформа DUMBO2, а пегатрон подразделение Асуса. В 90% случаев в леновах стоят платы от Compal, бывает Wistron.

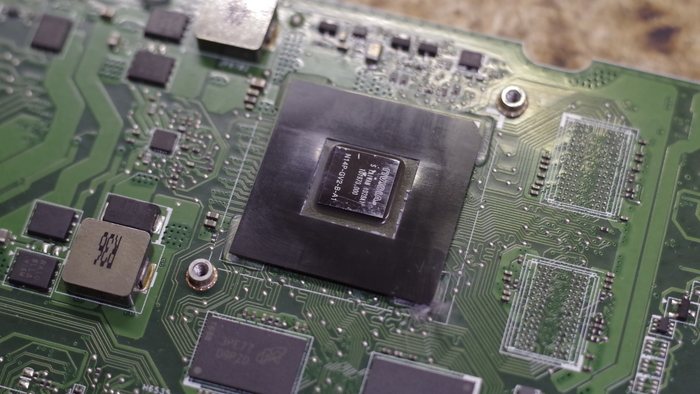

Ну и видик мне не понравился, есть на нем мелкий скол, сразу предупредил от том что дискретку возможно прийдеться отключать. Но обычно ненавидии с подобными маркировками достаточно стойко переносят небольшие сколы.

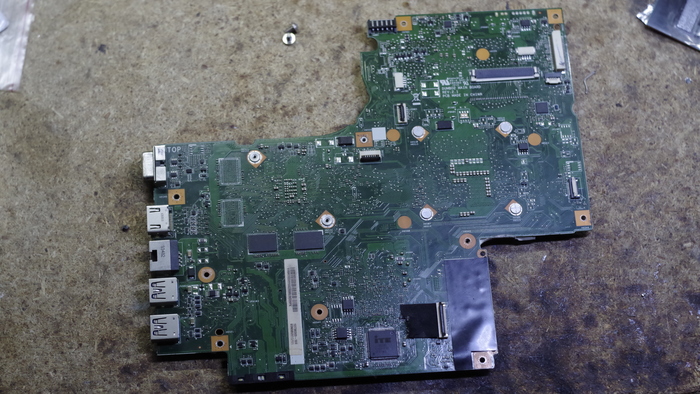

Переворачиваем, ага, видно куда было залито, чето там повозили паяльником, а-а-а не заработало, меняем плату.

А залито оно в район тачпада, полило сразу в мульт, но напрягло некоторое количество отбитых элементов, помню нашел несколько резисторов и пару кондеров, которые просто валялись на плате. Фотку нашел только одного.

Ну и мульт попаяный фиг знает как.

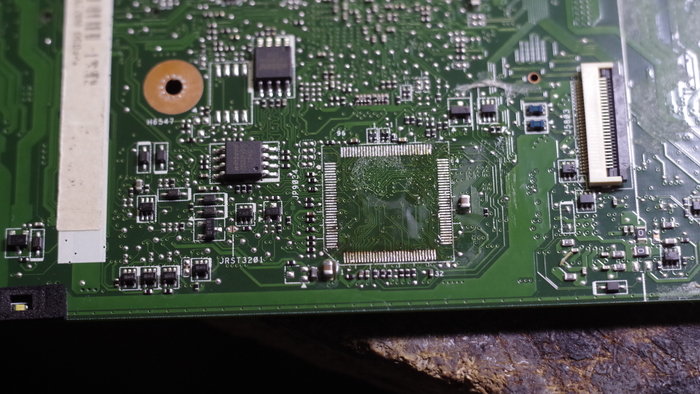

Час поисков что откуда сбито, при помощи боардвью. Все на месте, плата вымыта, ноут по прежнему кирпич. Под мультом что то отгнило, снимаю мульт, за ногами мульта кизяки видно.

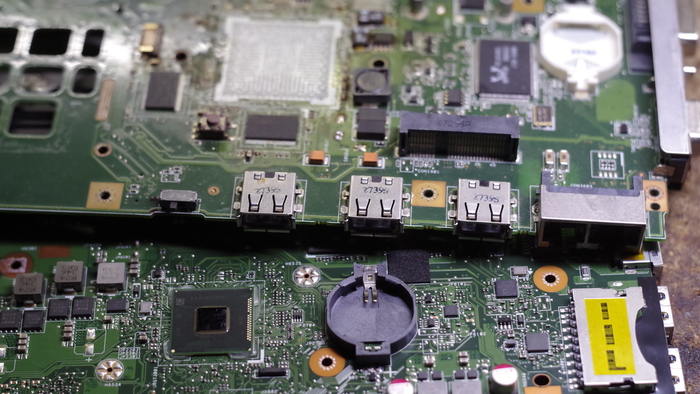

Чистим, садим нормально мульт. Меняем батарейную кровать с донора, корча какого то ужаренного.

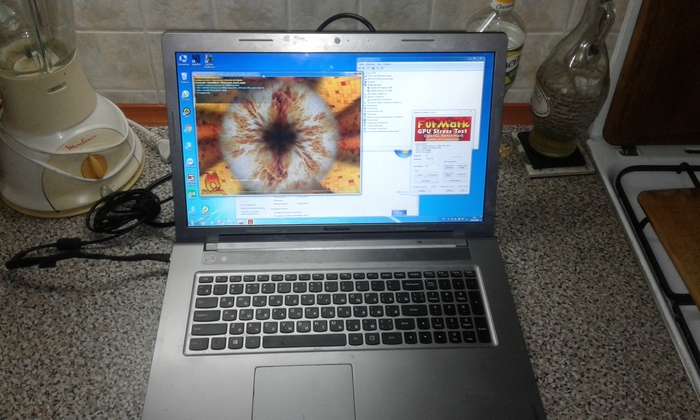

Пробую навесом взлетает. Подскидываю, проверяю, отправляю, подписчик сэкономил 3к украинских денег и плату оказывается менять не нужно.

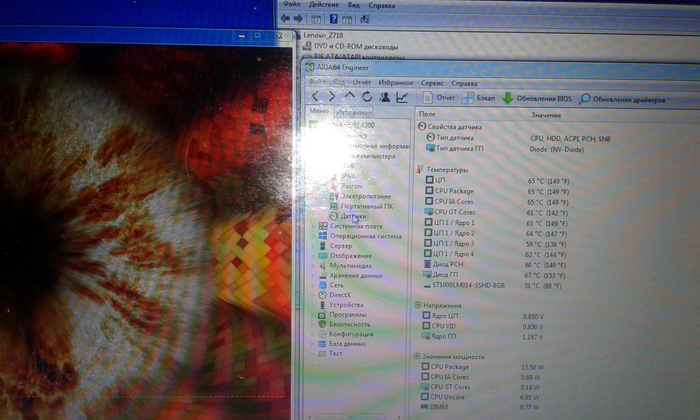

Видик дискретный на удивление работает, температуры в норме.

Боюсь фотки со вторым ноутом не влезут в пост, потому второй пойдет во второй части.
