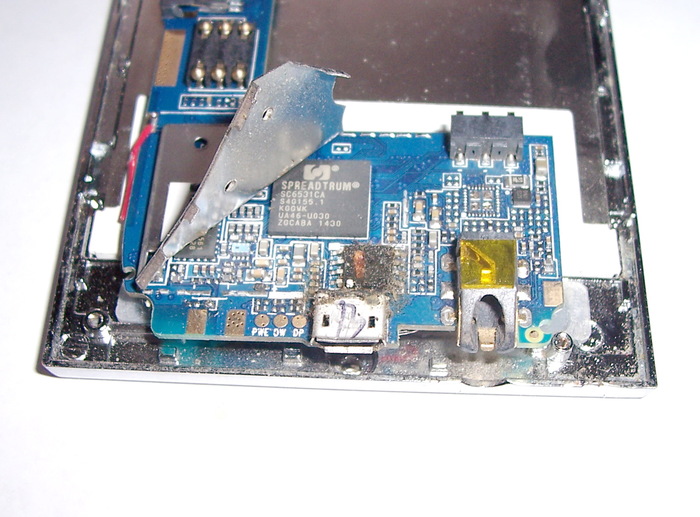

Зашёл на ремонт такой вот старичок. Привязанный к оператору МТС.

Делать мы его будем программой Freia, через UFS.

В запасах меди, обеспечащей мне безбедную старость, к сожалению не нашлось, нужного шнурка. По этому пришлось изготовить его самому. Сделать его не сложно, нужно лишь знать распиновки сервисных разъёмов телефона и бокса(легко ищется в интернете). Нужно припаять 3 провода: Землю, RX и TX. Вдруг кому то это будет действительно нужно, сделал небольшой набросок, как должно быть. )))

Выключенный телефон подключаем к боксу, бокс к кому.

Запускаем фрею, выбираем модель из списка. Остальные настройки не трогаем. Жмём кнопку Unlock.
Как только в окне лога увидим надпись: COMM_LoadBoots : Waiting to power on the phone ...
Зажимаем кнопку включения и держим её, пока программа не подхватит трубку.

Всё. Телефон отвязан. )))

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_2142

Всем привет!

Притащил мне, дорогой наш пикабушник из Питера, моник...

Ну как моник... Кусок от него, ибо мне целиком он не нужен, ибо места в комнате не достаточно много...

Рассказал, что на работе его списали и хотели утилизировать. Хозяин моник себе и забрал.

Вот такой хер знает какой, просто черный моник.

Я попросил разобрать монитор, чтоб мне сфоткал потрАшка, а именно блок питания оного.

80% причин не включения заключаются в проблеме блока питания.

По одной лишь фотографии, можно сказать, а вернее предугадать, что в данном блоке питания окривело.

Вот блок питания у меня оказался.

Положим/покладем мониторковские потрАшка на операционный стол из нержавеющей фанеры.

Не вооруженным взглядом видно, в чем причина.

Выпаиваем окривевшие конденсаторы.

Припаиваем свежие, того же номинала.

Отдаем хозяину.

Тот уж сам все собрал и проверил.

Все работает, все шуршит и теперь можно мультики смотреть вновь.

Я В контакте.

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru,

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

г. Санкт-Петербург

Здравствуйте уважаемые читатели! Прошло довольно много времени с момента последнего поста. Хочу поделиться с вами интересным ремонтом с аппликацией по фальгированному текстолиту.

Немного предыстории. У брата жены частный дом, для отопления которого купили котел.

После 2 зим эксплуатации и нескольких неисправностей, всякое было, в основном заклинивание шнека подачи топлива от попадания под шнек камня, котёл встал. Там ещё пожар один раз чуть не случился, но это тема отдельного поста предупреждения, коротко нужно убирать скапливающуюся под бункером топлива угольную пыль.

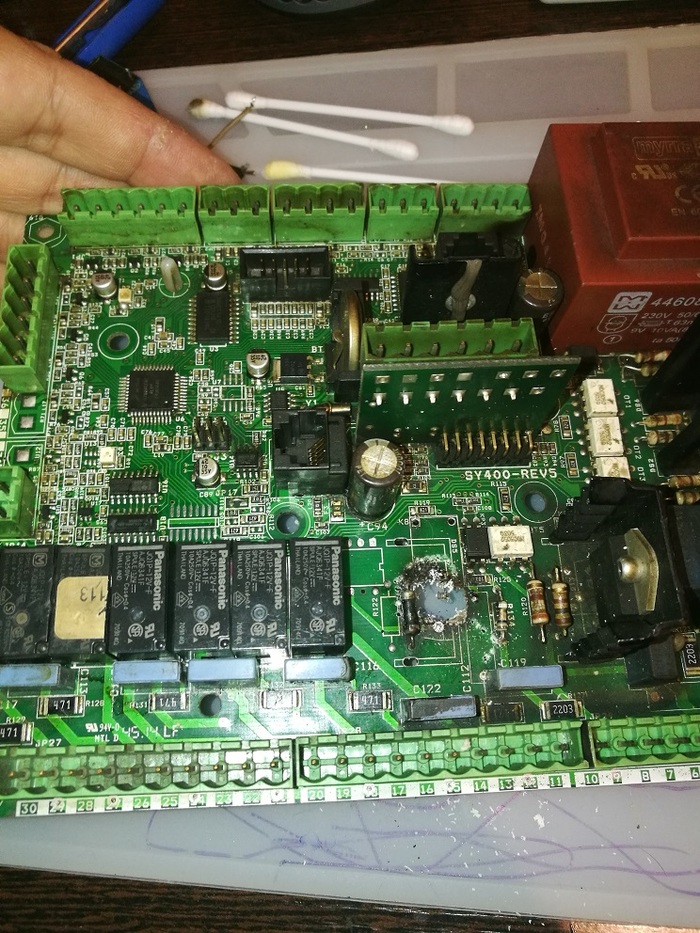

К теме поста. Обратились по месту жительства к ремонтникам которые заменили реле и через 2 месяца котёл остановился окончательно. Посмотрим на состояние платы управления.

Хмм...

На первой картинке можно заметить помимо дыры в плате и супер 3D монтажа реле, ещё одну маленькую неисправность, о которой немного позже.

Приступим к восстановлению платы управления.

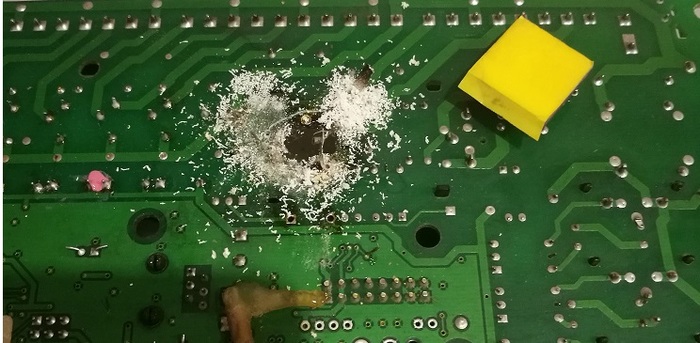

Сверлим по обозначенному контуру, предварительно устранив обнаруженный прогар между ножками реле, зачистил и залил лаком для ногтей легкого розового цвета.

Дальше берем листок бумаги и ручку, прикладываем листок к плате и обводим получившееся по контуру.

вырезаем, и с помощью незаменимого инструмента вставляем заплатку на место.

берем остры нож и вырезаем дорожки на заплатке, отмечаем точки для отверстий сверлим и наклеиваем бумажный скотч для дальнейшей работы

берём лак

заливаем по контуру заплаты

Сушим с 2-х сторон, 2 сторона сушится после отклеивания скотча

моем спиртом, устанавливаем детали

теперь нужно устранить одну маленькую неисправность, которая не даст котлу работать, а именно

На микросхеме ULN2003 прогар на против контакта который отвечает за работу реле включения шнека подачи топлива, прогар под которым заделан выше.

Тут всё просто, заказываем на Ali 20 шт. микросхем, по цене получается существенно выгоднее, ждём. Ждём очень долго. Получаем и ставим.

В результате получается следующий вид

После чего радуем хозяина.

Причина прогара на микросхеме следующая, использованное для ремонта реле LS-T73 имеет потребление 550 mA, тогда как микросхема рассчитана на ток 500 mA, родное сгоревшее реле потребляет 450 mA. Плата сгорела от длительной работы реле под нагрузкой выше номинальной, работа двигателя в режиме КЗ при заклинившем шнеке подачи топлива, перегрев контактов реле с последующим выгоранием текстолита под ним. Для исключения в дальнейшем рекомендовано установить предохранитель в цепь питания двигателя на 30 А, для защиты в случае заклинивания шнека.

Можно предложить установить самовосстанавливающийся термопредохранитель. Может у вас есть предложения?

Спасибо за внимание! Здоровья, семейного благополучия, успехов в работе и счастья!

P.S.:  Почему-то возможные дубликаты к примеру "Улицы по которым хочется гулять" или "В лес по грибы 2", а ещё "Уазик сплющило"

Всем привет!

Прислал мне, дорогой наш пикабушник, из Йошкар-Олы, Республика Марий Эл ушки.

Рассказал, что ушки намокли под дождем.

" Первое время не включались. После просушки включаются при шевелении аккума. Кнопка питания не работает. Спариваются с устройством только по NFC. Кнопки громкости не работают."

Рассказал, что ранее отдавал в СЦ, но там не сделали, или не захотели возиться.

"Колдовали по всякому. И ванной ультразвуковой полоскали, и много всего страшного другого делали. Но безрезультатно. 8 ("

Вот такие ушки из интернетиков.

РаспотрАшим ухи.

В "левом" ухе или в правом, я уж не помню, располагаются жизненно важные потрАшка.

Хозяин писал в саппорт компании сони, но там его "послали" двусмысленно.

Типа, вот вам материнка, покупайте, а то что эта материнка не от этих ушей, их не волнует...

Вот так, иногда относится производитель к своим клиентам.

Ну да пох, на саппорт! Это их проблемы, что ни купили не нужную плату ушей, которую они подсунули. Либо квалификация у них ниже плинтуса, либо специально хотели развести на бабки.

Ну а мы возьмем и начнем ковыряться в потрАшках, чтоб компании сони, не повадно было.

Ну Вы поняли, о чем речь.

Ухи от не заражались и не включались.

Судя, по потреблению тока от  ЛБП они пытались включиться, но тут же сразу отрубались.

Снимаем кнопку включения. Мало ли сгнила, но на прозвонку она работала.

Ухи не начали реагировать на внешнее воздействие.

Так же, заменил еще 2 микрухи, декодер и еще какую то хрень, уже не помню какую, ибо под ними находились говна. Ноги и площадки микрух, банально, отгнили в хламину.

Фоточки отгнивших микрух, можете найти в других постах на пикабу или в этом сообществе "Сообщество Ремонтеров"

По виду на потрАхах, не реализована отдельная схема питания, заряда аккума, и питалова чипа "мозгов".

Смотрим, что за микруха мозговитая....

Ага, Куалком...

Значит, практически все находится в ней.

Скачаем мануал на микруху.

Да, все в ней находится.

Снимем БГАшную микруху.

Под ней говна.

Вот такие ноги у микрухи.

Вычистим от говен и отреболлим ее.

Опачки!

Ухи завелись и запахали, как ни в чем не бывало.

Все работает, все шуршит и теперь ушки вновь закурлыкали.

И не забвайте, что если, что-то намокло, то стоит сразу вытаскивать аккумулятор и просушивать. Дешевле ремонт обойдется или вообще не понадобится.

Я В контакте.

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru,

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...
