Забыт код блокировки телефона.
Кабеля для данного аппарата нет и так как поиски затянутся на энное количество дней, обходим это препятствие прямым подключением к плате (пайкой)
Снимаем коннектор подключения кабеля, лудим площадки и подкидываем выводы USB согласно распиновке.
Определяем CID устройства,у данного аппарата = 52
Качаем двухфайловую прошивку CID 52
Шьём через XS++ и радуем клиента.
Источник: vk.com/clover29
Приветствую всех. Принесли смартфон Xiaomi Redmi 4x после залития.

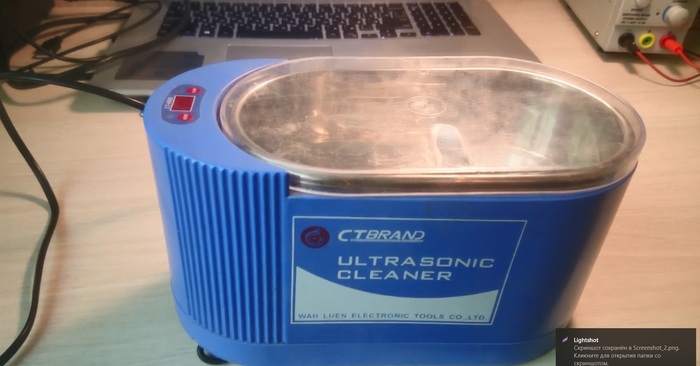

По сути это первый мой "утопленник" до этого просто не попадались. Я даже преобрел пару лет назад ультразвуковую ванну, но до сегодняшнего дня ни разу ей не пользовался.
Так как утопленники нельзя включать после залития сразу приступил к разбору. Сняв крышку нужно не забыть отключить шлейф от сканера отпечатков пальцев.

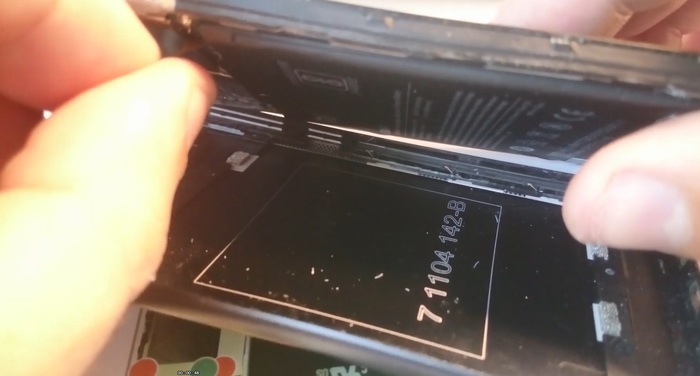

Сняв защитный экран увидел что датчики влажности окрашены в розовый цвет, значит вода сюда добралась.

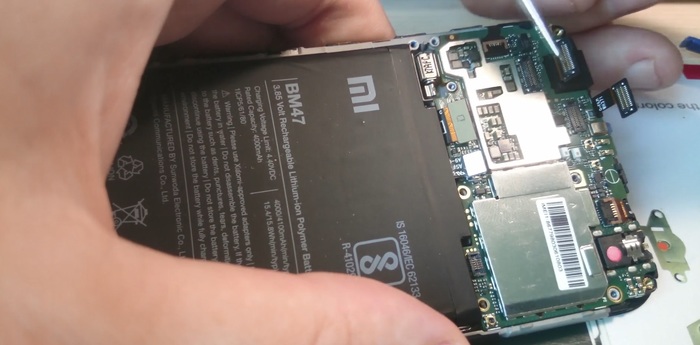

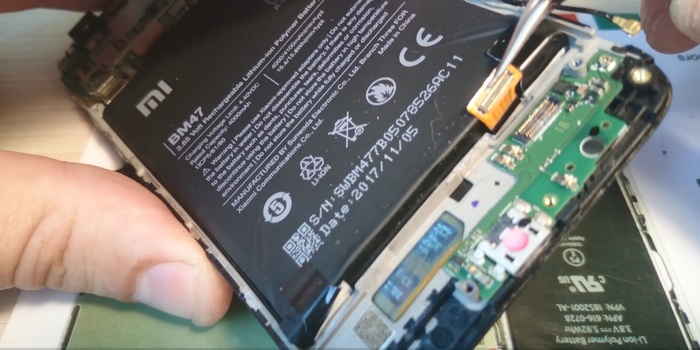

Снял аккуратно все шлейфы.

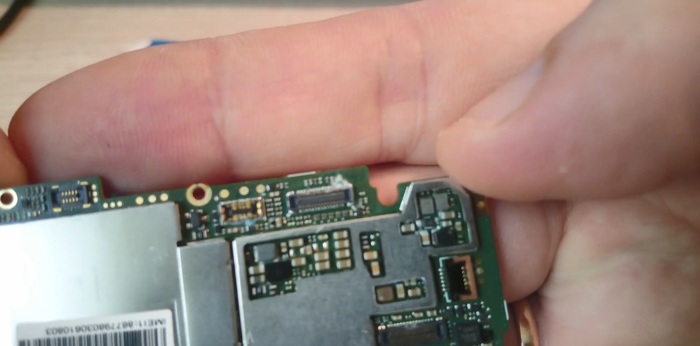

На плате и разъемах были видны окислы.

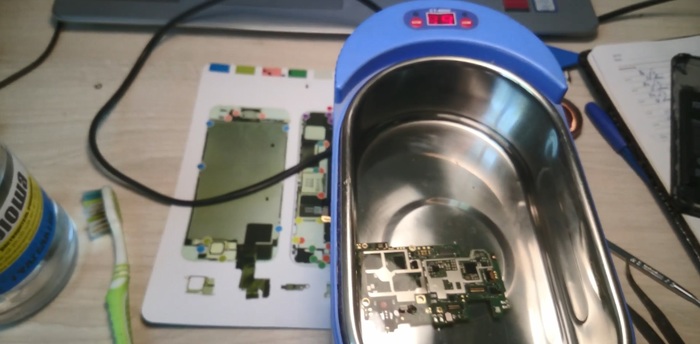

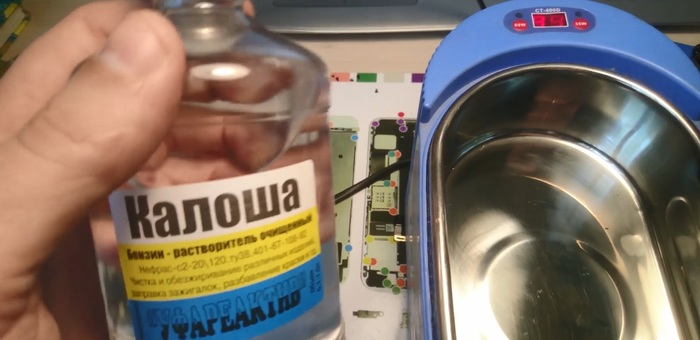

Снял экраны и решил отмочить в ультразвуковой ванне. В качестве раствора решил использовать бензин "Калоша"
После пяти циклов вытащил и просушил паяльным феном. Затем почистил все шлейфы тем же раствором.

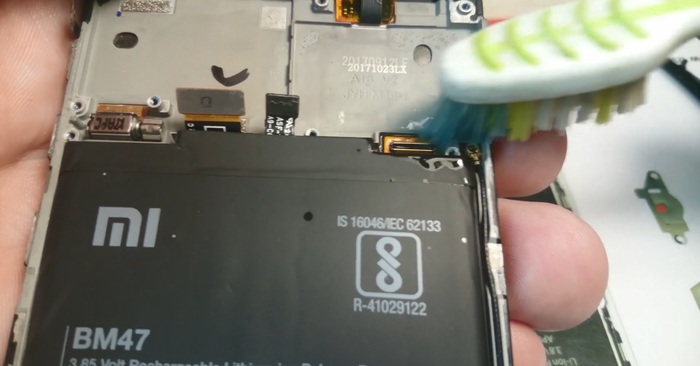

Разобрал нижнюю часть на плате тоже были окислы. Также заметил окисления под пленкой на шлейфе дисплея. Плату отмочил в ванне остальное почистил щеткой.

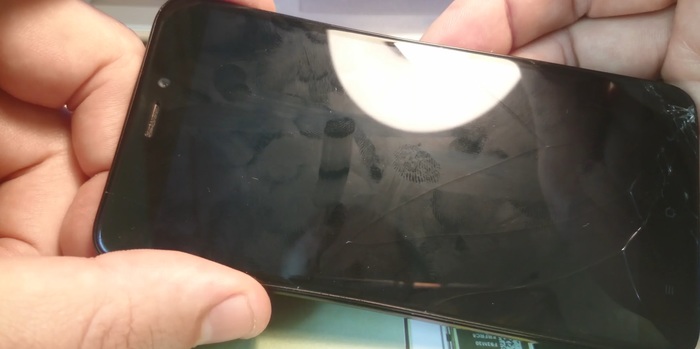

Дисплей не стал снимать так как стекло было разбито и поставить обратно я бы уже не смог.

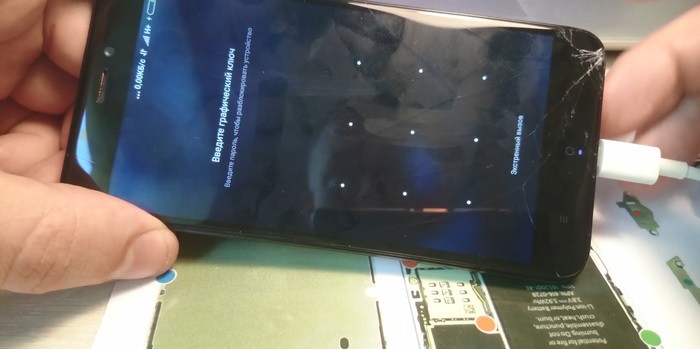

После сборки телефон заработал но был заблокирован графическим ключом.
Проверил тач работает, связь ловит, зарядка идет.
Ссылка на оригинальную статью http://itspecpro.ru/2018/06/18/%D0%B2%D0%BE%D1%81%D1%81%D1%8...
Видео о том как все было:
Привет всем и моим подписчикам! Очередной айфон от пикабушника. Бывает всё выглядит как халява, но потом понимаешь, как же ты ошибался.....
iPhone 6, поставили на зарядку, утром не включился. Это вся история аппарата((
Поехали. Кинул на лбп (блок питания) и аппарат в "коротком". Ок. Короткое по линии main. Ничего не греется. Снимаем тигрис, кп, и вызваниваем короткое. Находим кондер в коротком возле подсветки. Вырвал его на время. Ставлю снятые микросхемы назад и запускаю аппарат. Аппарат запустился раза с пятого. Нет подсветки и не работает тач. Аппарат "плавает при нажатии на проц". Что бы разбираться дальше, нужно перекатать процессор. Поехали
При чистке компаунда вокруг процессора отвалились почти все дроселя. До меня доходит что аппарат ударник.едем дальше.
Устанавливаем процессор, меняю драйвер подсветки, запускаю ,и....
На дисплее инверсия цвета, какая то рамка....ну и тач не работает.
все напруги присутствуют, Но не работает как надо. Два дня курил схему....всё красиво, но не работает. Осложняется тем, что нужные напруги можно проверить только когда подключен дисплей, но не подлезть. Спустя 2 дня, я нашёл ФЛку, которая звонилась, но треснула пополам, когда ей тронул.
До этого момента я думал что всё легко....схемы есть, доноры есть....Но как оказалось, не так всё просто.
Вот так халявный ремонт превратился в гемор. Готов ответить на Ваши вопросы.
Больше моих работ и общение с сервисниками в инсте alexis_dlexzzz
Разбил очень близкий человек, цветок, так сказать жизни, "случайным" образом стекло смарт-часов T58. Они-же Q50 и Y3.
На известном сайте нашлась быстро замена и в короткий срок (17 дней) была доставлена по адресу, для восстановления.
Проза.
1) Выкручиваем шуруп боковой крышки, которая предохраняет карту SIM. Снимаем крышку карты и достаем SIM-карту.
2) Снимаем заднюю крышку поддев например шпателем или чем-то плоским. Для этого есть специальная впадина со стороны ремешка с дырками. Отсоединяем разъем аккумулятора (фото не сделал, руки тряслись, простите).
3) Откручиваем три винта(1-3), расположенных по краям корпуса и достаем раму фиксирующую плату устройства(4), поддев ее шпателем за края.
4) Вынимаем плату из корпуса (фото совсем блёристое, простите).
5) Феном с температурой 100-150*С, нагреваем поверхность битого стекла, круговыми движениями. Далее поддеваем шпателем осколки и отделяем от поверхности. Снимаем предыдущий двусторонний скотч.
6) Из рем.комплекта замены стекла для часов, достаем новый скотч и наклеиваем на поверхность для поклейки будущего стекла(звучит, как-будто я клею обои, бррр.).
7) Клеим новое стекло, аккуратно прижимая к поверхности корпуса, что-бы не лопнул пластмассовый корпус и само стекло.
8) Однако, клиент жаловался на периодическое отсутствие связи. Смотрим "вооруженным глазом" поверхность компонентов платы и обнаруживаем иностранную плесень на разъеме платы(тут Гепкины слова должны быть, но это его копирайт)).
9)Раскочегариваем паяло и восстанавливаем проводники, не забывая прозвонить контакты на электропроводность.
10) Чистим места пайки универсальным очистителем. Смотрим еще раз целостность соединений и собираем в обратной последовательности "пациента".
Это мой первенец. Писал как мог. Спасибо всем участникам Сообщества Ремонтеров.
Хм. Паялка имеет внушительные габариты. Наверное, выполнена с применением сложных схемотехнических решений, что говорит о высоком качестве исполнения и работы...
...погодите-ка...
Выкупил на работе списанную, с нерабочим феном. После замены и калибровки работает нормально.
Починил для тех, кому долго и скучно смотреть часовые видео. )))
Доброго дня. Прошу помощи с блоком питания. Отдал дядька мне его после грозы, пробило Q902(04N80C3), стабилитрон ZD905( на 20в), ну и конечно ШИМ ICE2QS03( третья и восьмая нога КЗ). Все поменял, правда Q902 заменил на то что было 6NK90. И тишина, питание на ШИМ 7,8 нога, 20в. В обвязке все целое, думаю на TL431. Осциллограф конечно бы помог, но к сожалению у меня его нет. Куда еще копать, тыкните носом.
